C L A S E
1
P R O Y E C T O S
D I S E Ñ O D E
I N S T A L A C I O N E S
E S P E C I A L E S
G A S P R O P A N O
Mgtr.Arq. Luis Fernando Ruano Paz 2 0 2 5
agenda
Tema 9: Gas propano
Asignación Entrega No. 8
Asesoría Ductos y Sistemas de Eliminación de Residuos Sólidos
Avances Proyecto final
INSTALACIÓN DE GAS PROPANO EN EDIFICIOS
MGTR. ARQ. LUIS FERNANDO RUANO PAZ
▪ No tiene color (incoloro)
▪ No tiene olor (inodoro)
▪ No es tóxico en cantidades mínimas
▪ Es muy flamable
▪ Excesivamente frío (-42 ºC)
▪ Es limpio
▪ Es económico
*
Queda prohibida la instalación de depósitos, cualquiera que sea su tamaño, en locales cuyo piso esté más abajo que el nivel de la calle, por lo tanto se prohíbe situarlos en sótanos, núcleo de gradas y en pasillos.
La protección contra incendios constará de 2 extintores de polvo químico seco de 12 kg de contenido c/u.
Características del GLP

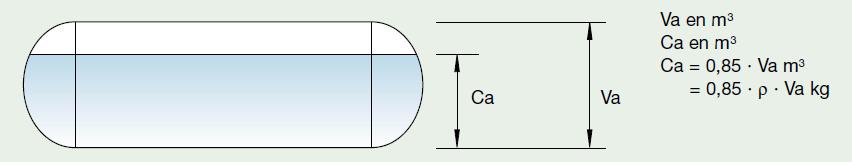

Volumen máximo de llenado de tanque
Partes de la instalación de Gas
La instalación interior de Gas se compone de las siguientes partes:
▪ Ramal Interior o Distribuidor: es la tubería que va desde la llave de paso general y que se une con el montante general o con montantes individuales o con los contadores.
▪ Montante General: el montante general es la tubería general encargada de distribuir el gas a todas las viviendas. A su llegada a cada vivienda o local, se deriva directo al contador.
▪ Montantes Individuales: considerando un cuarto general de contadores en la planta baja, cada abonado recibirá el gas mediante una tubería o también llamada montante individual.
La instalación interior de Gas se compone de las siguientes partes:
▪ Derivación: Se denomina derivación a la columna que llega hasta los aparatos de consumo. La misma puede ubicarse empotrada o vista.

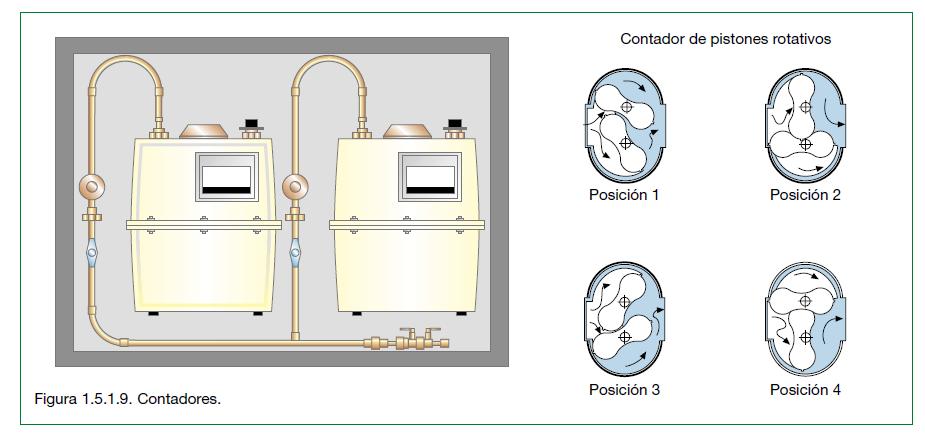

▪ Contadores: Los contadores de gas siempre se sitúan en lugares ventilados, resguardados de la intemperie y de fácil acceso. Resulta de gran importancia su buena ventilación ya que se los considera como aparatos receptores y por ello pueden sufrir averías o fugas. Los contadores suelen ubicarse en batería en cuartos cerrados o en armarios cerrados con llave para evitar la manipulación por personal no autorizado.

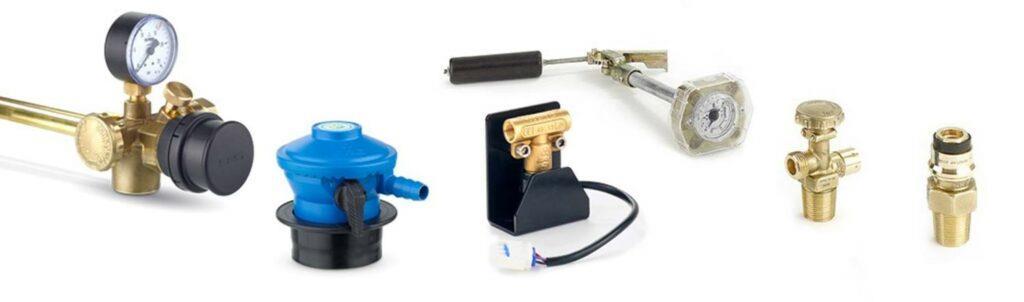

Accesorios y válvulas

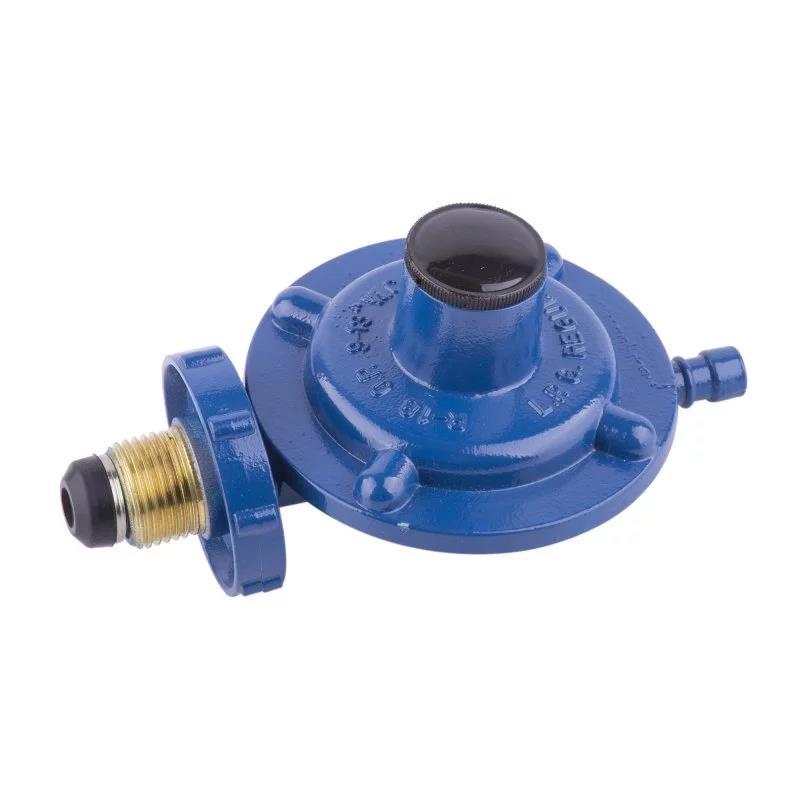

Válvula reguladora
Accesorios y válvulas
Manómetro

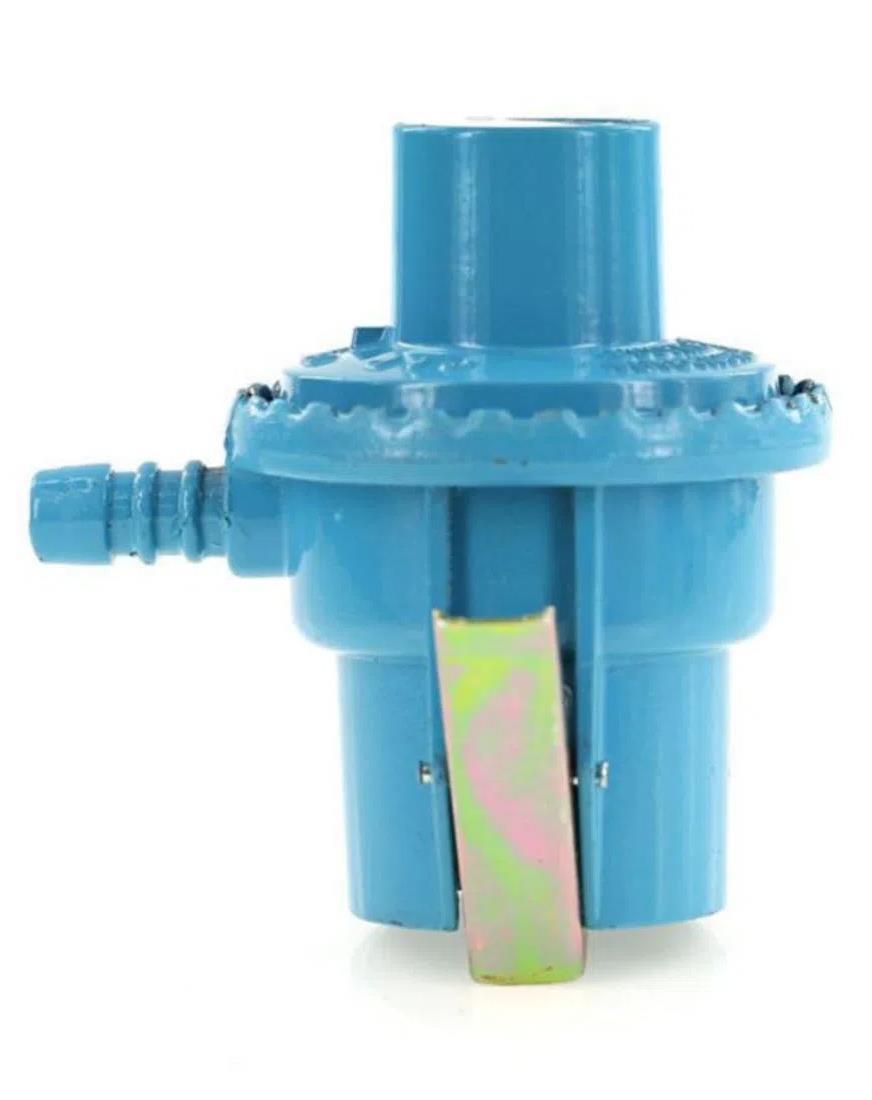

Válvula reguladora
Accesorios y válvulas
Accesorios y válvulas

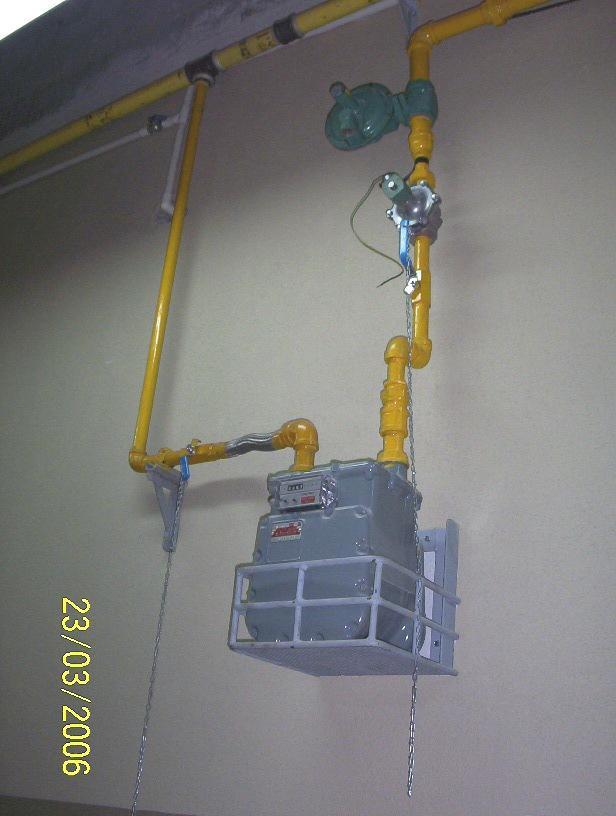

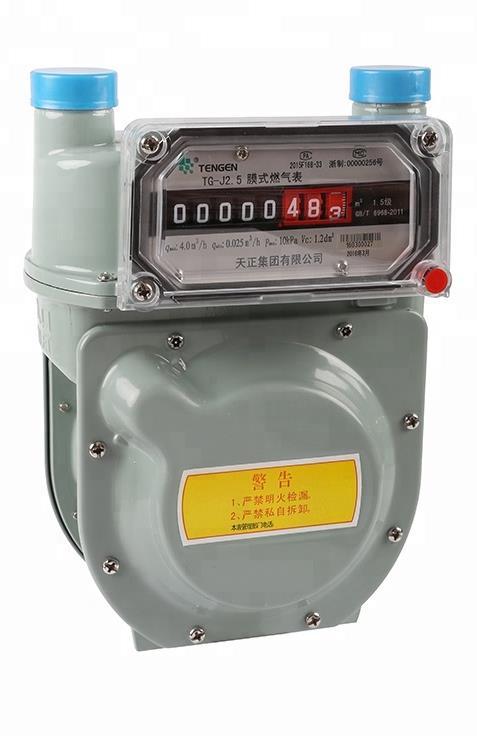

Medidor
Accesorios y válvulas

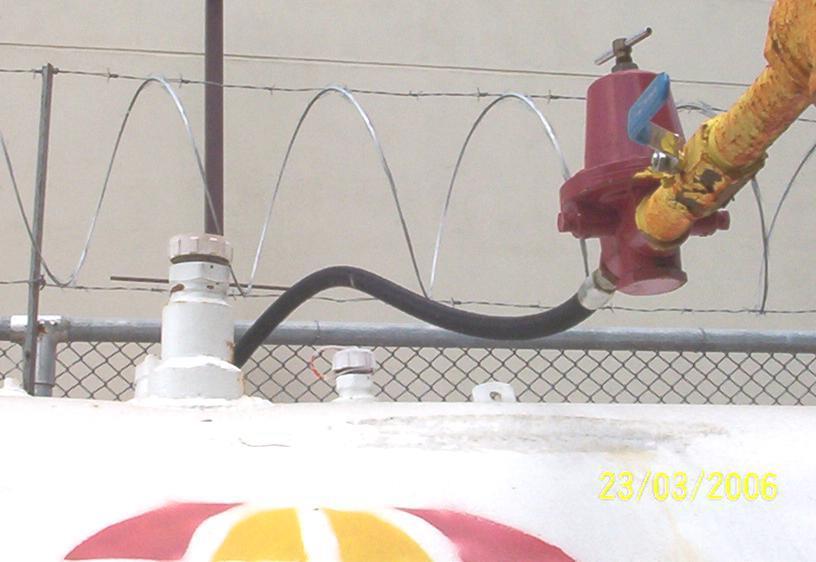

Regulador de alta presión
Tubería de conducción Medidor

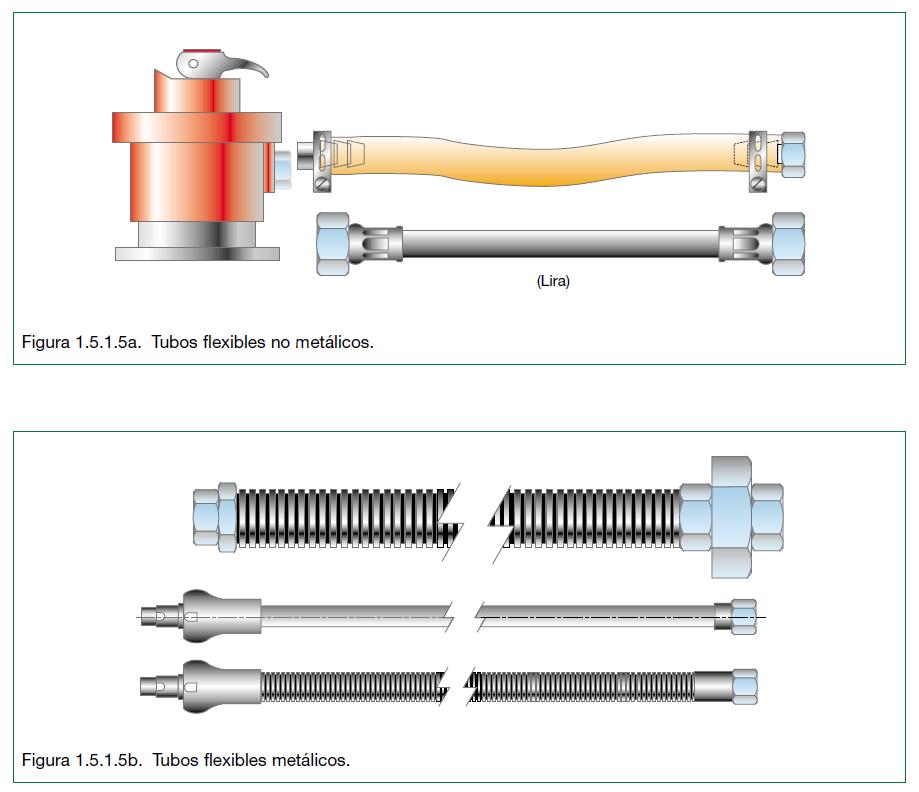

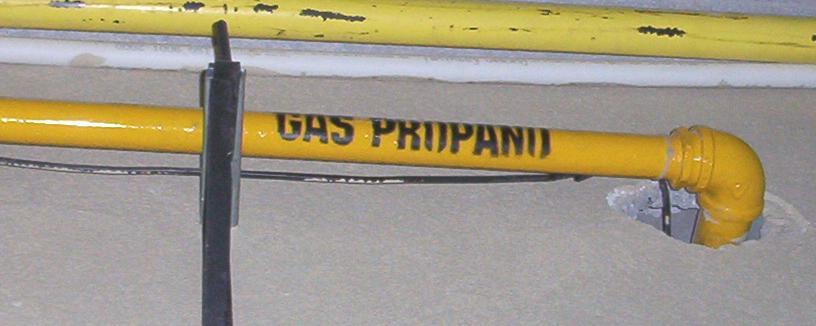

Tuberías
Acero Galvanizado

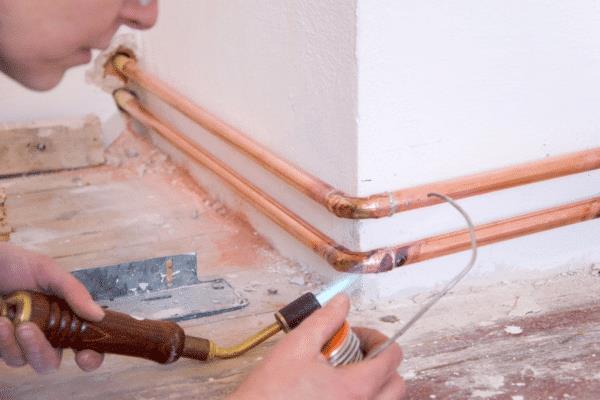

Cobre rígido
Aluminio flexible con cubierta
interior y exterior de polietileno

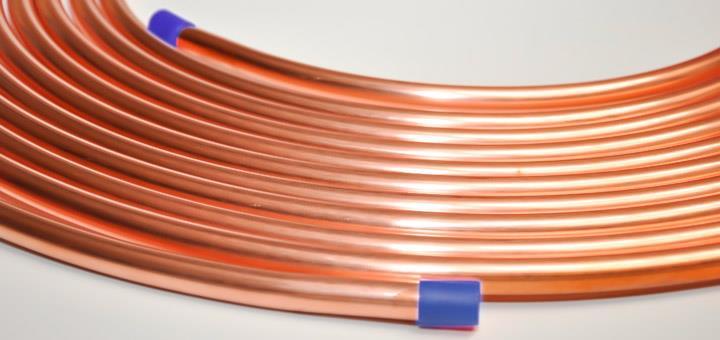

Cobre Tipo K flexible
Tuberías
Tuberías
Diámetros
Qué electrodomésticos (gasodomésticos) utilizan Gas ?

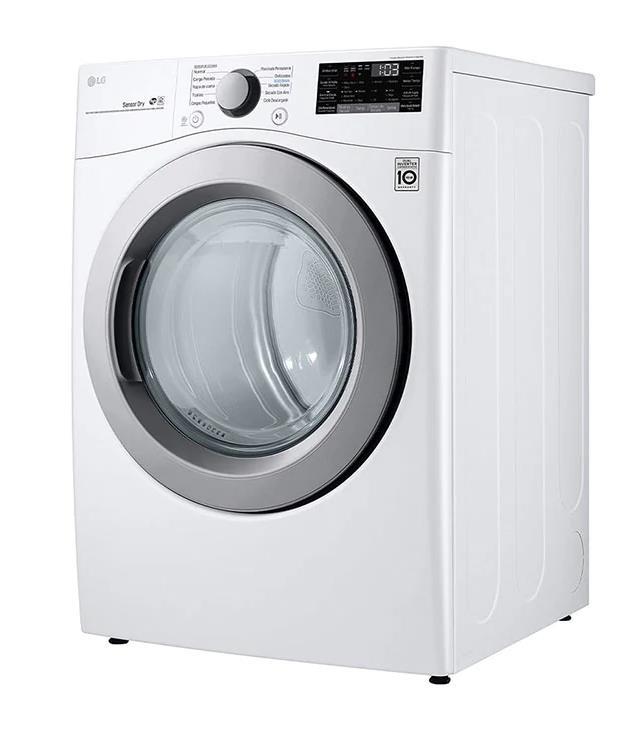

Secadora de Ropa

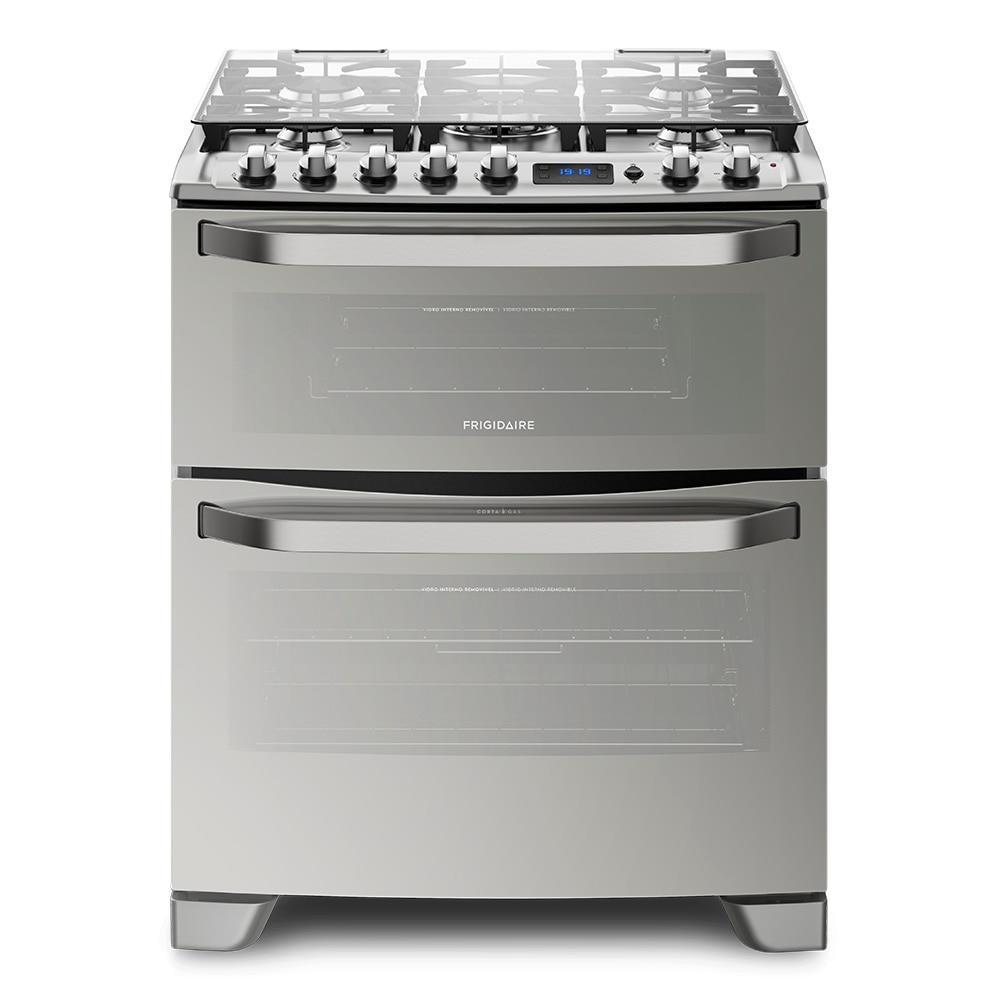

Estufa y Horno
Qué electrodomésticos (gasodomésticos) utilizan Gas ?
Chimenea
Qué electrodomésticos (gasodomésticos) utilizan Gas ?

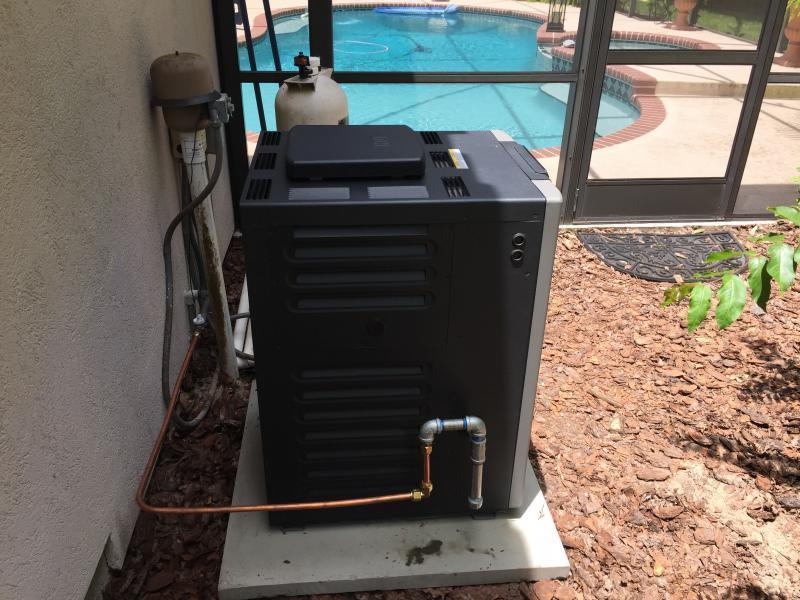

Calentador de Piscina

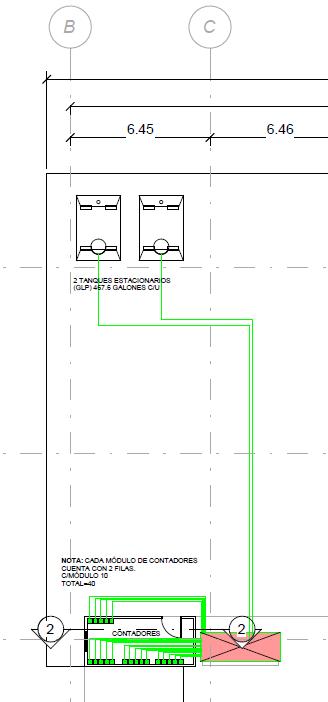

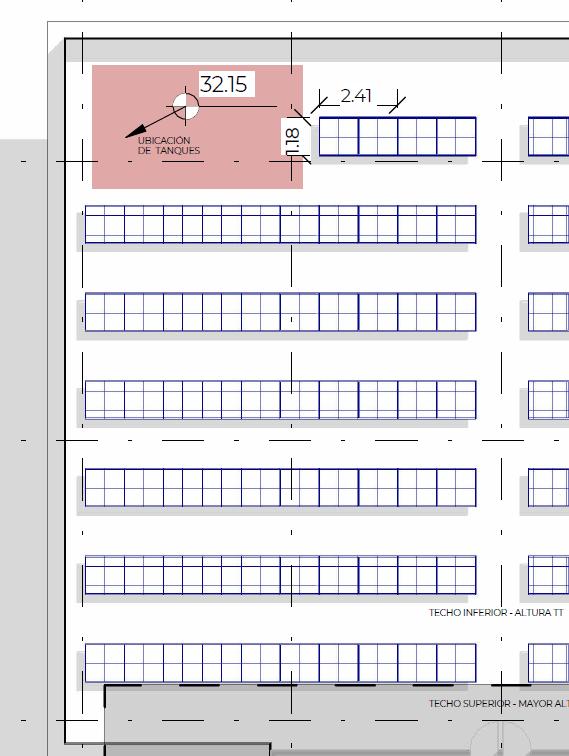

Planta General

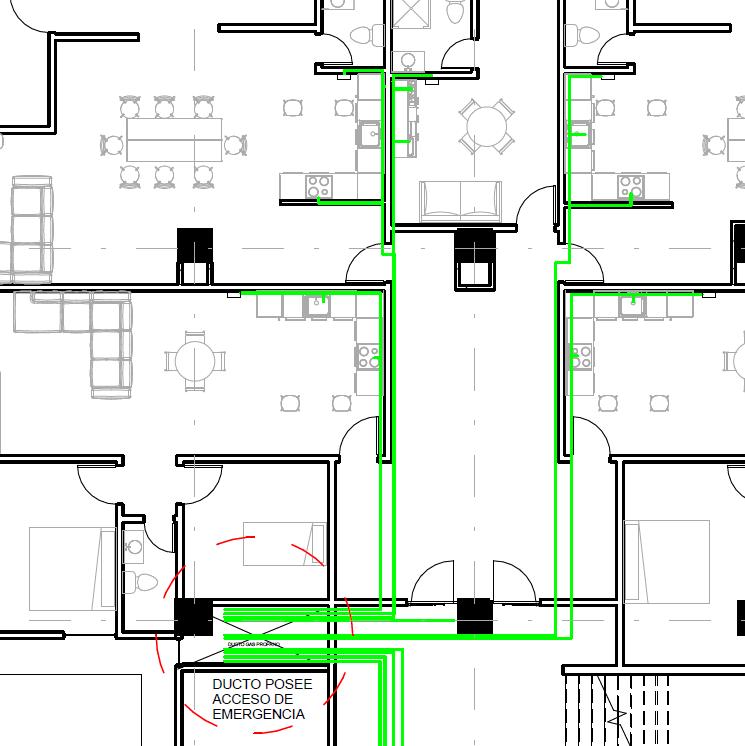

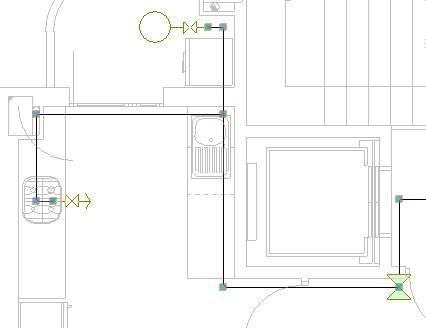

Planta Detalle
Planimetría

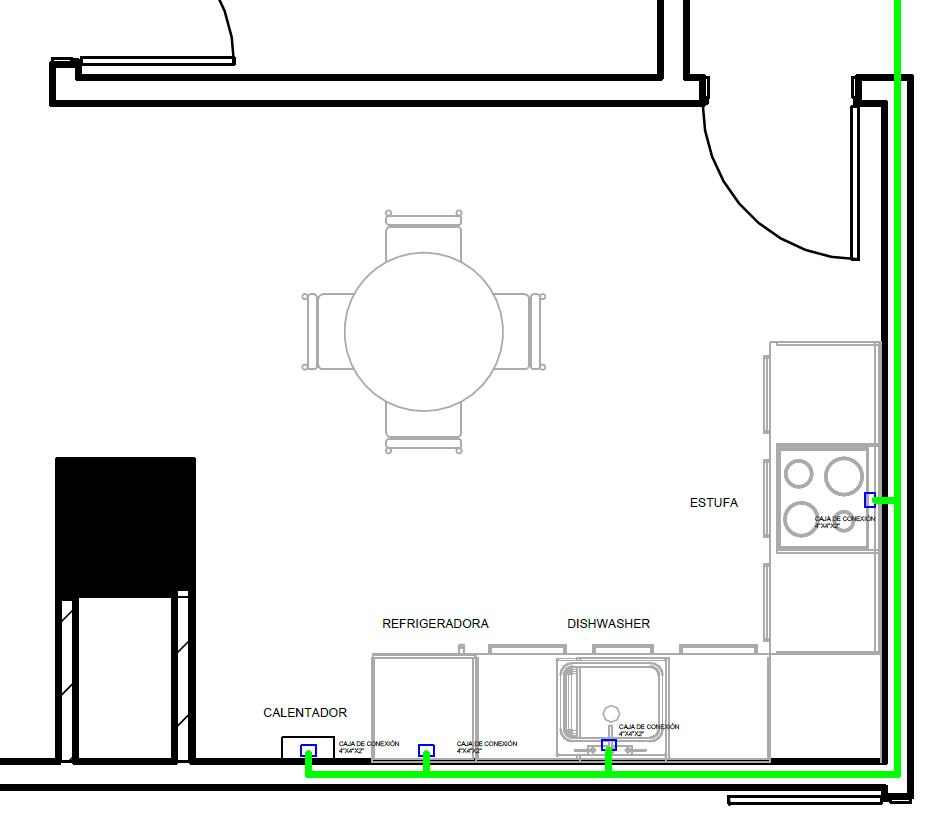

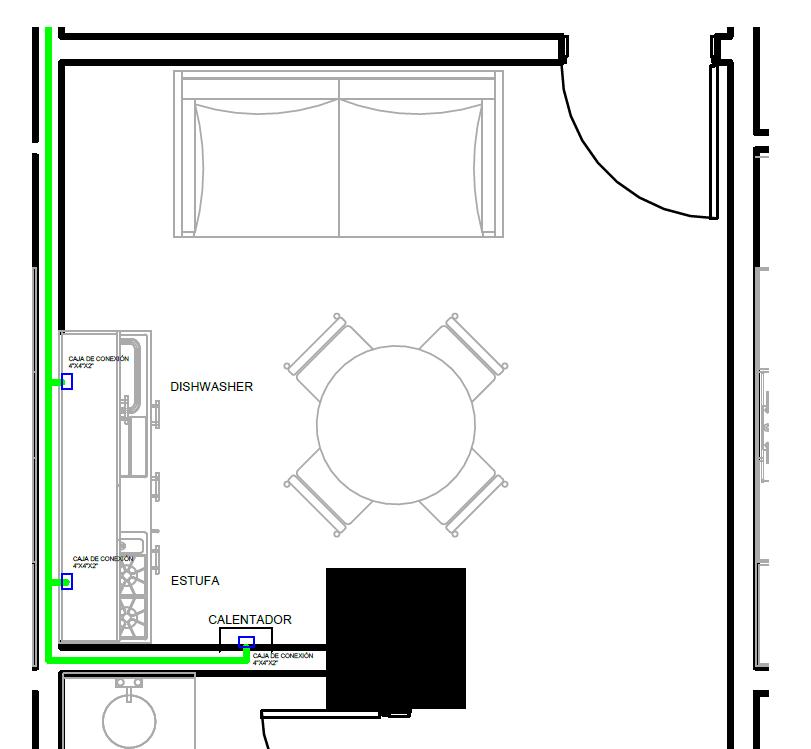

Planta Detalle
Planta Detalle
Planimetría

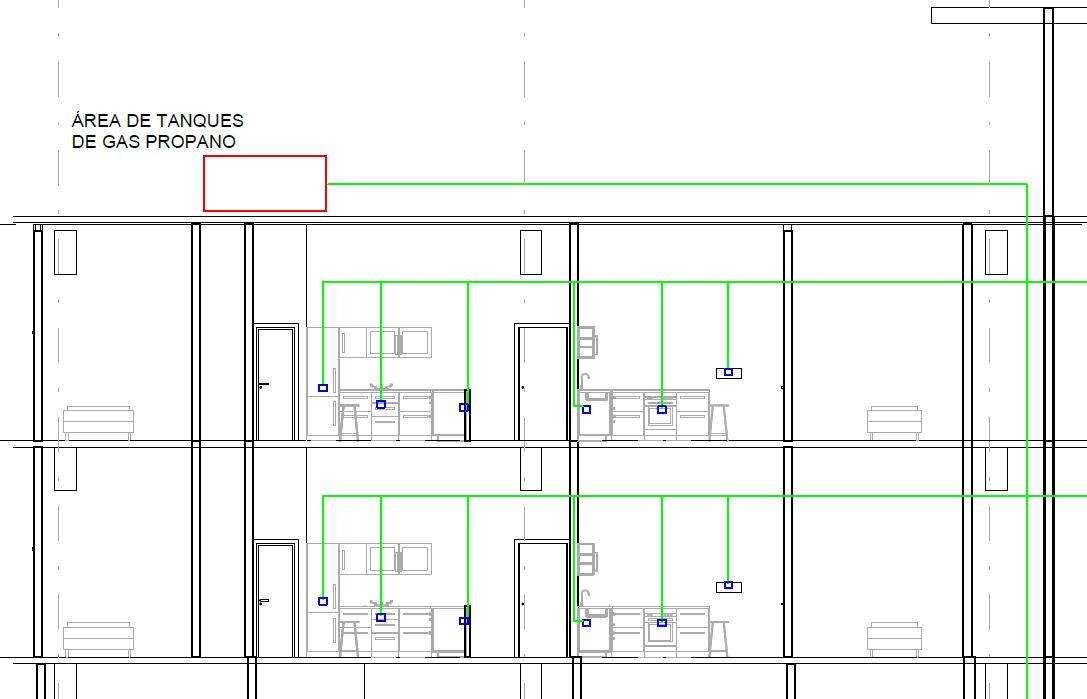

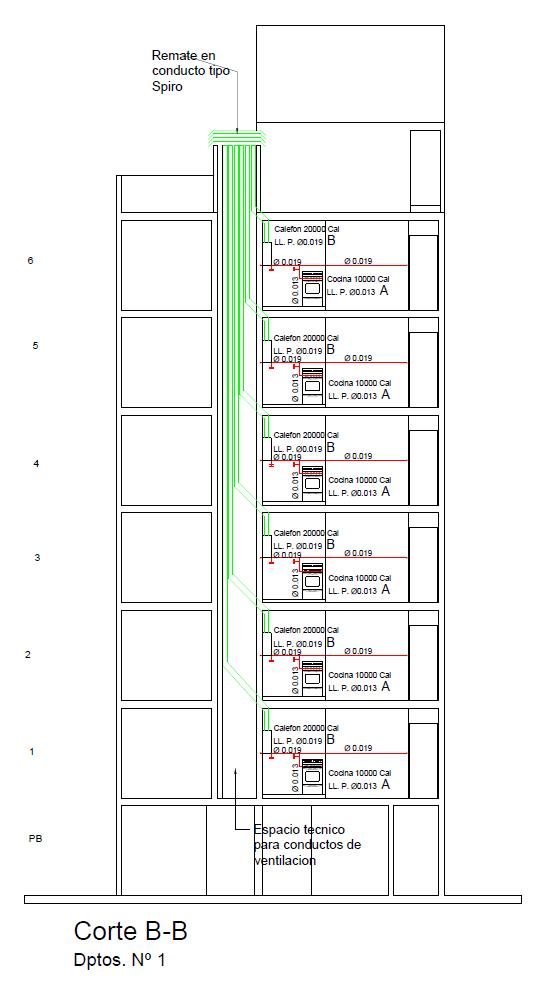

Sección
Planimetría
Sección

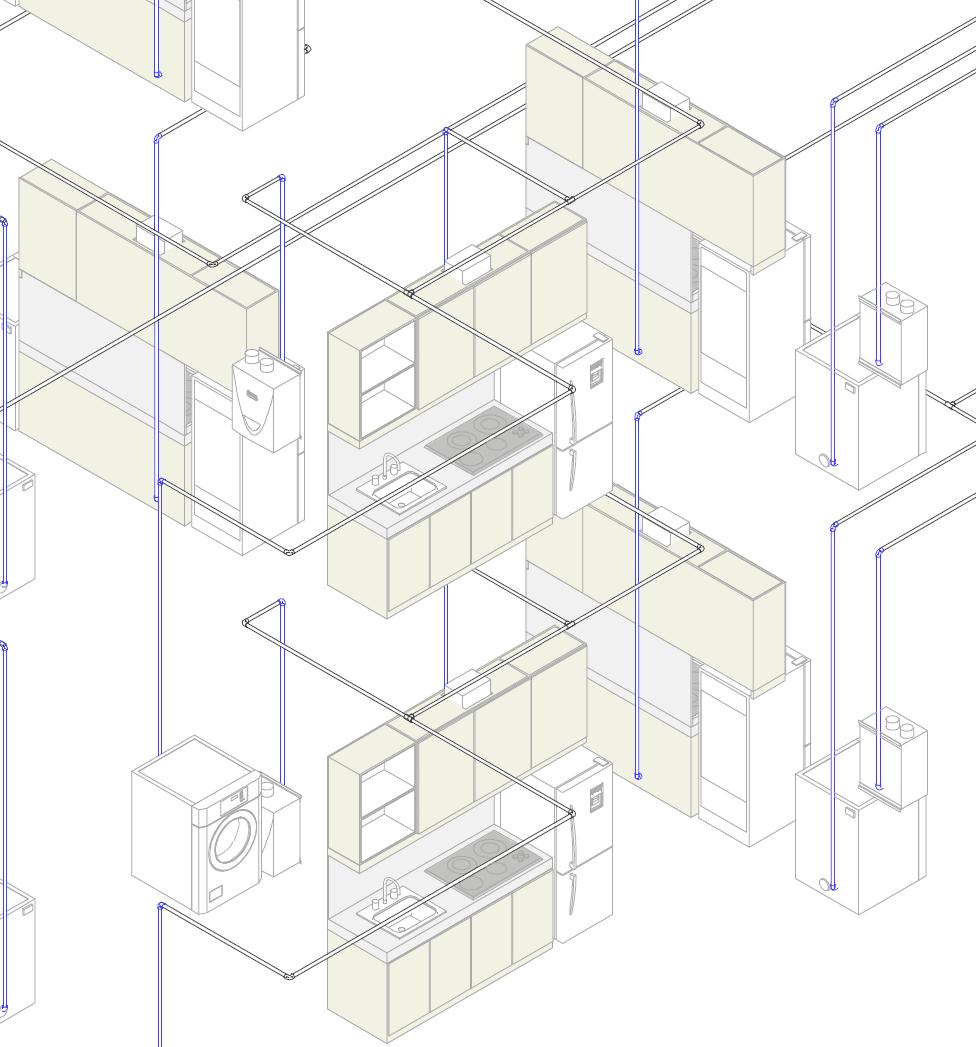

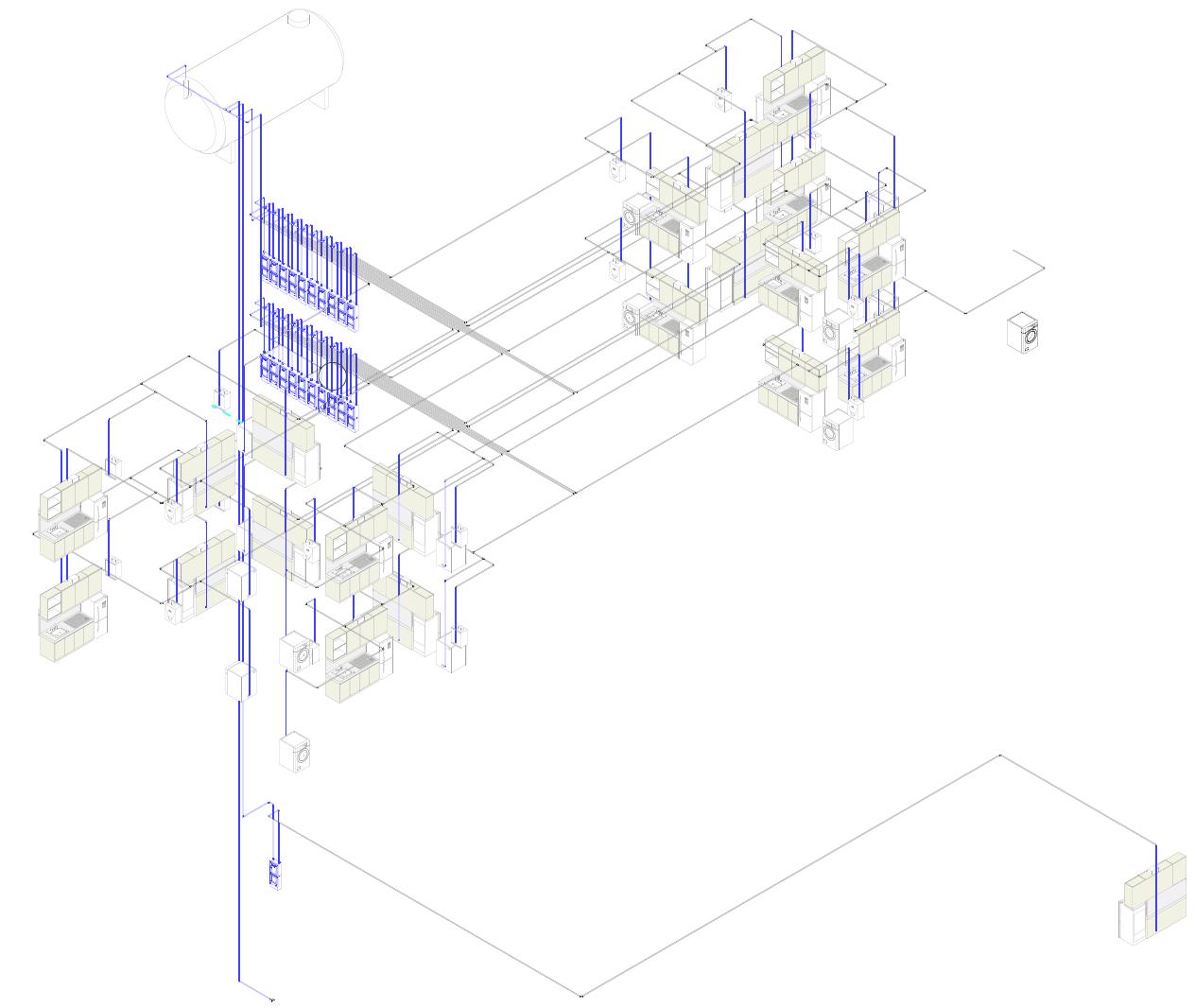

Isométrica
Isométrica Detalle

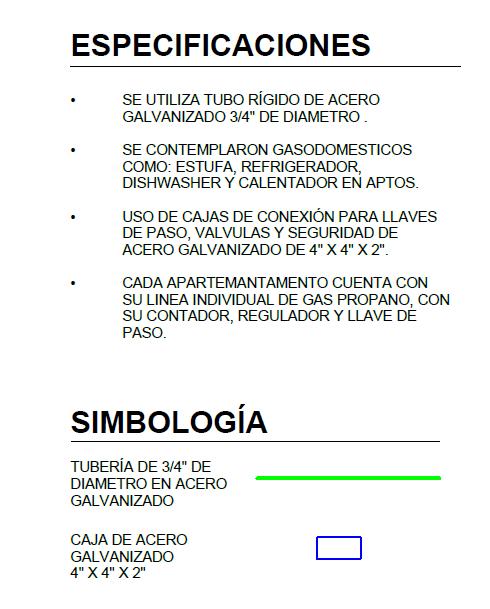

Planimetría
Terraza
Proyecto análogo
Las Gemas (Guatemala)
Complejo de apartamentos con sistema centralizado de distribución de Gas LP, el cual cuenta con medidores independientes para cada apartamento.
El complejo posee tres torres habitacionales:
▪ Torre Rubí 52 apartamentos. >> 2 tanques estacionarios con capacidad de 500 galones c/u.
▪ Torre Zafiro 104 apartamentos. >> 2 tanques estacionarios con capacidad de 1000 galones c/u.
▪ Torre Esmeralda 44 apartamentos. >> 1 tanque estacionario con capacidad de 500 galones
* Promedio 15 – 20 galones por apartamento
Predimensionamiento
Las Gemas (Guatemala)
Además, todos cuentan con sistema antisísmico, el cual se activa al momento de existir un movimiento telúrico de más de 4 grados en la escala de Richter.
Válvulas antisísmicas
https://www.youtube.com/watch?v=44rMiNLD_y8&t=4s
Proyecto análogo

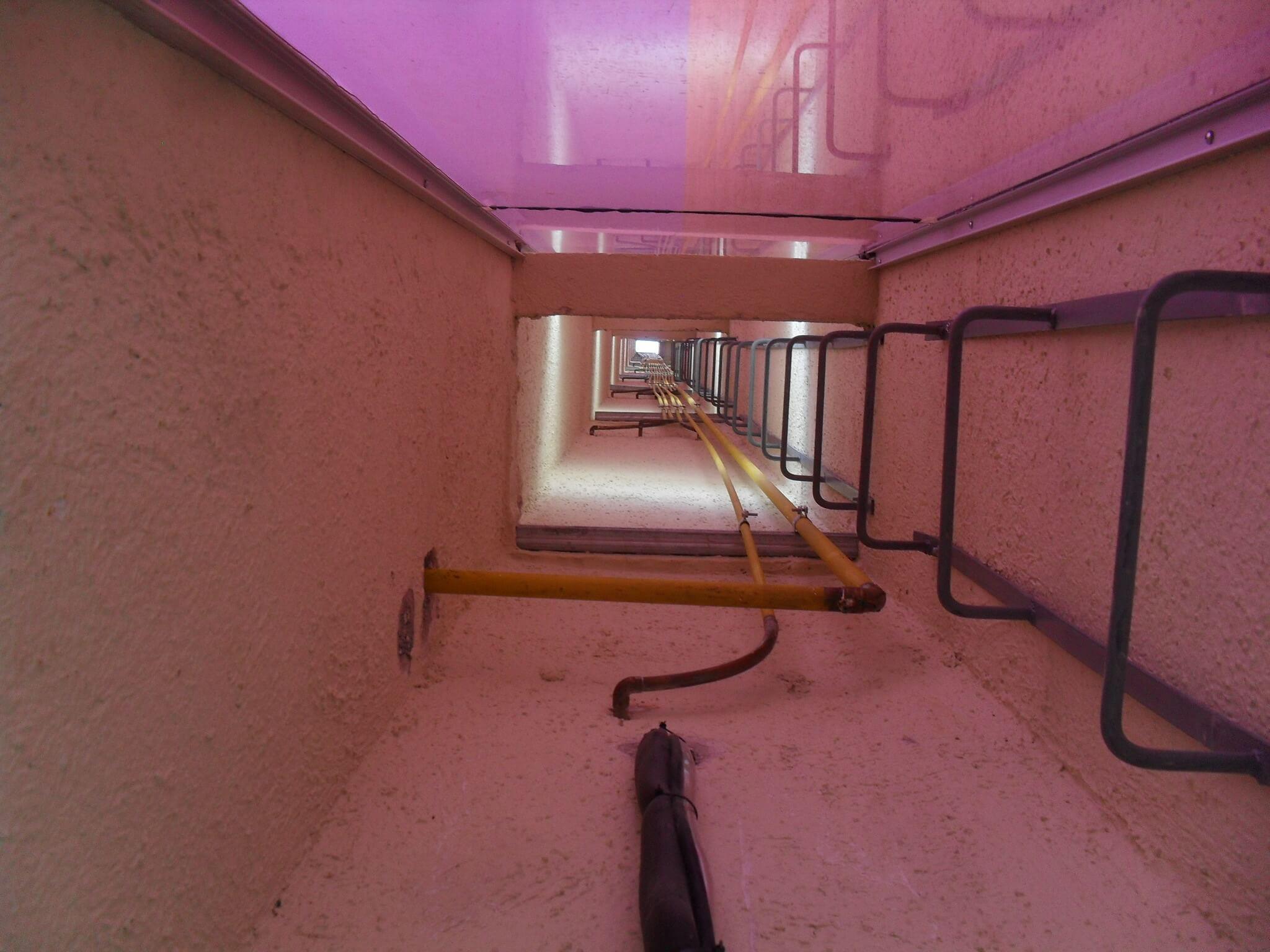

Ducto
Proyecto análogo

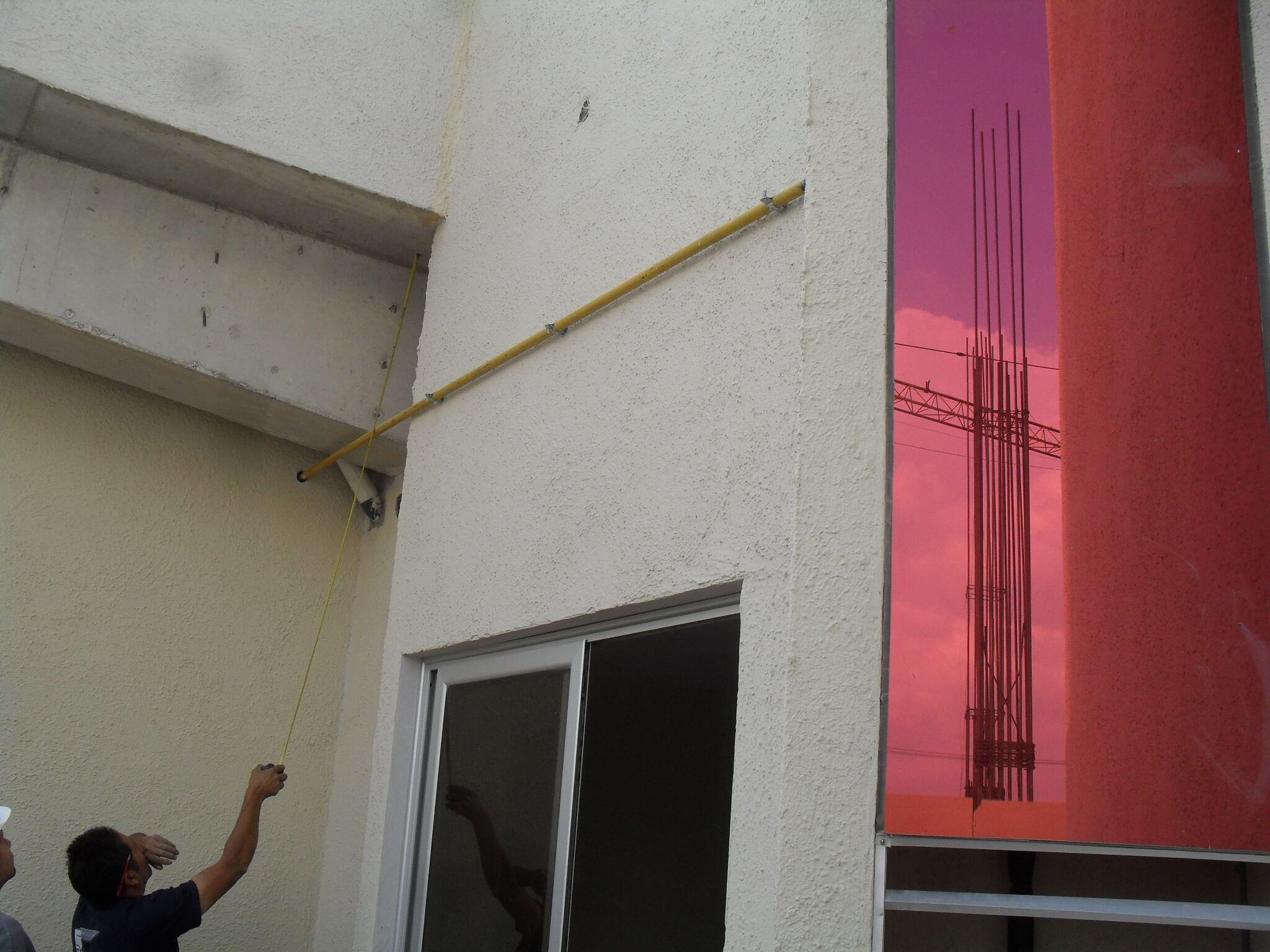

Tubería expuesta
Proyecto análogo
Ducto + tubería
Proyecto análogo

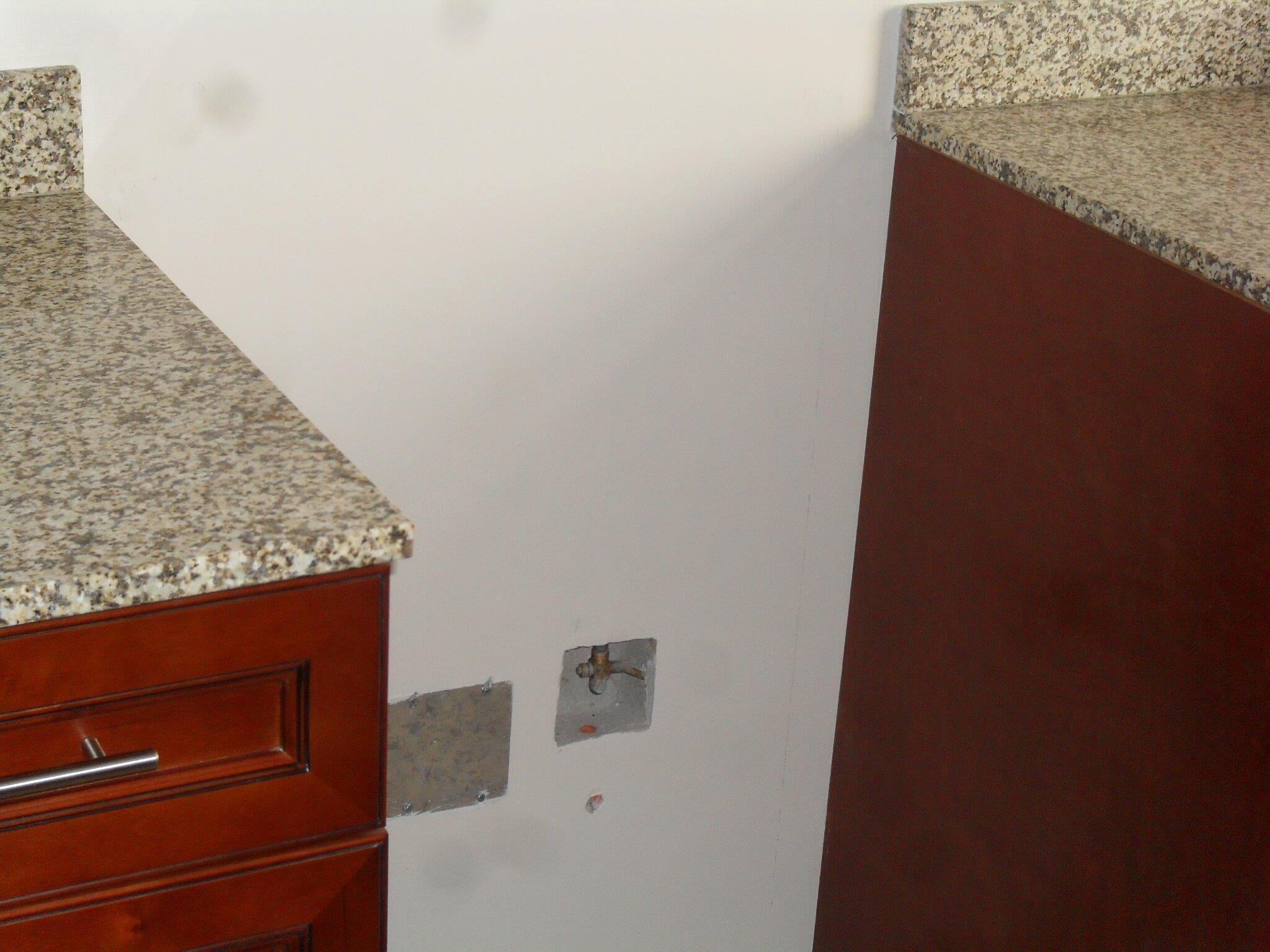

Salida atrás de electrodoméstico
Proyecto análogo

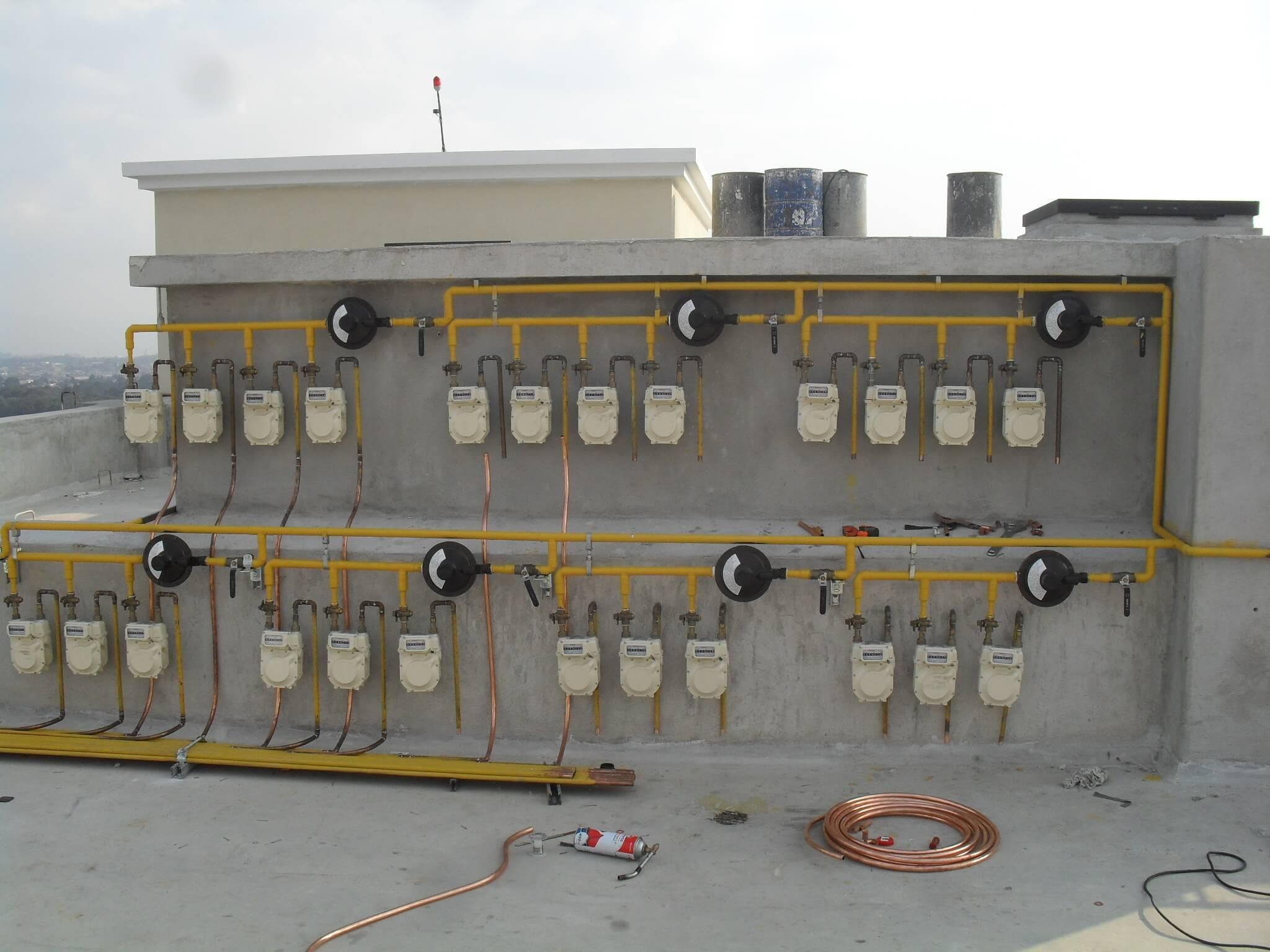

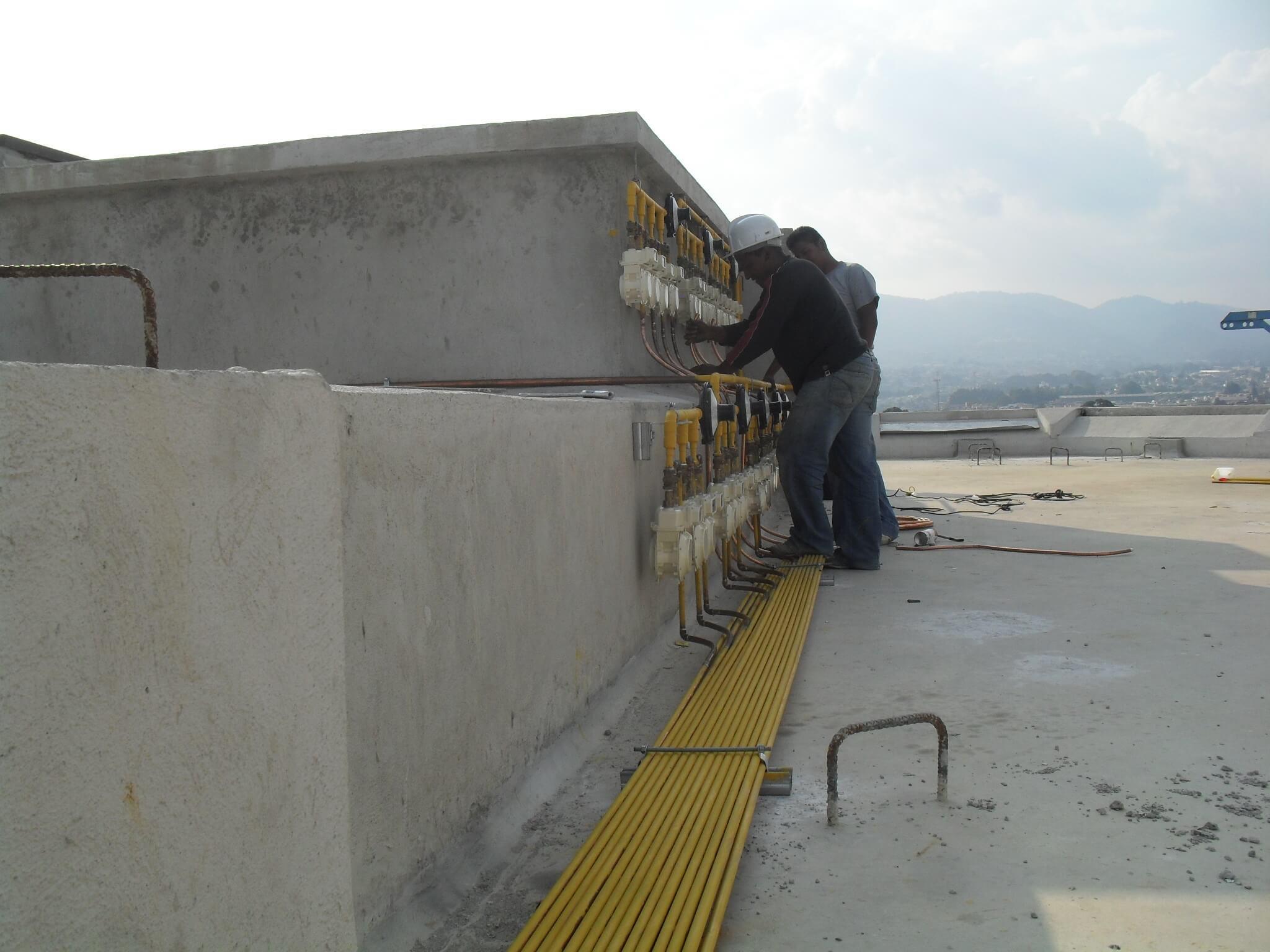

Controles independientes por apartamento
Proyecto análogo
Tuberías con dirección a ducto
Proyecto análogo 2

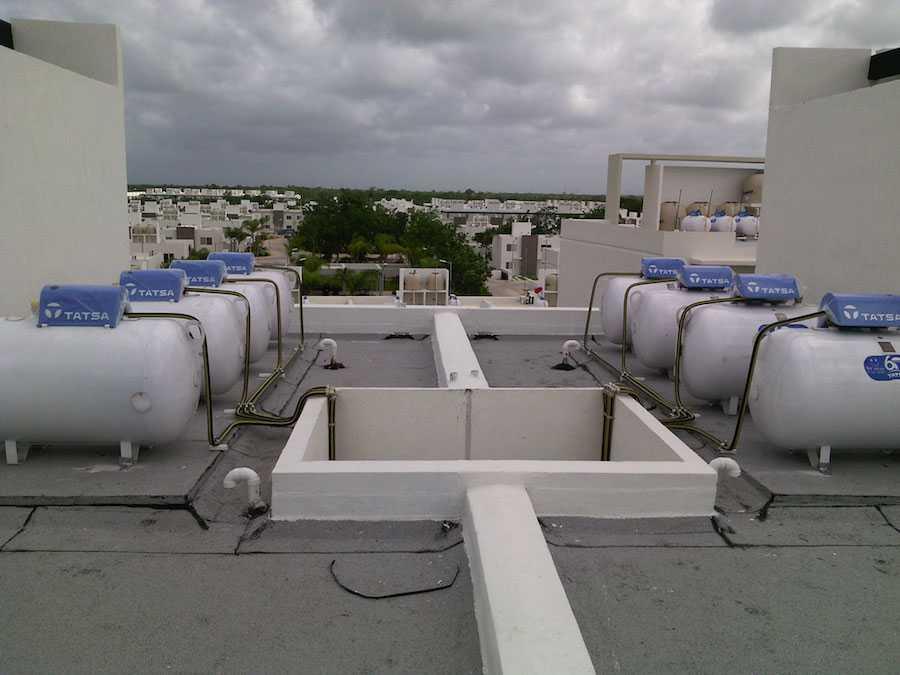

Tanques en terraza (abierto)

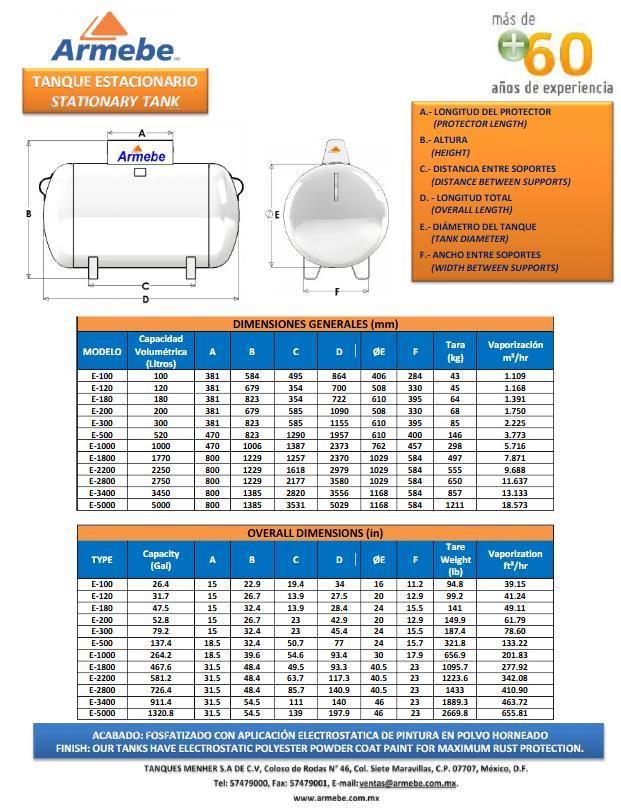

Capacidad

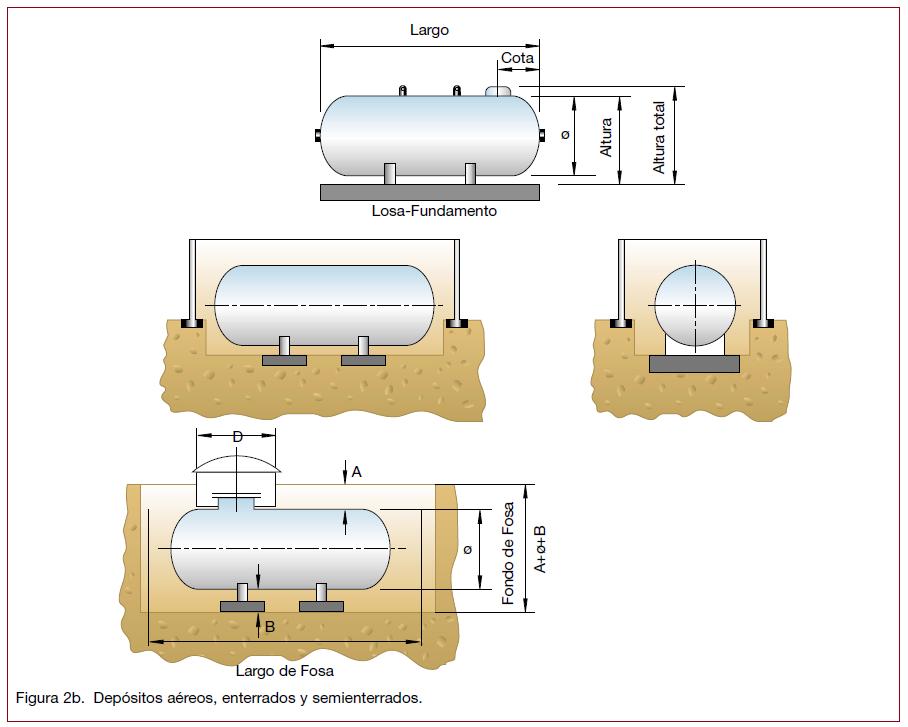

Tanque

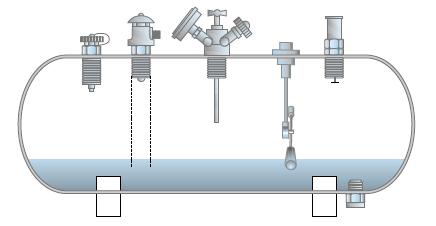

Componentes

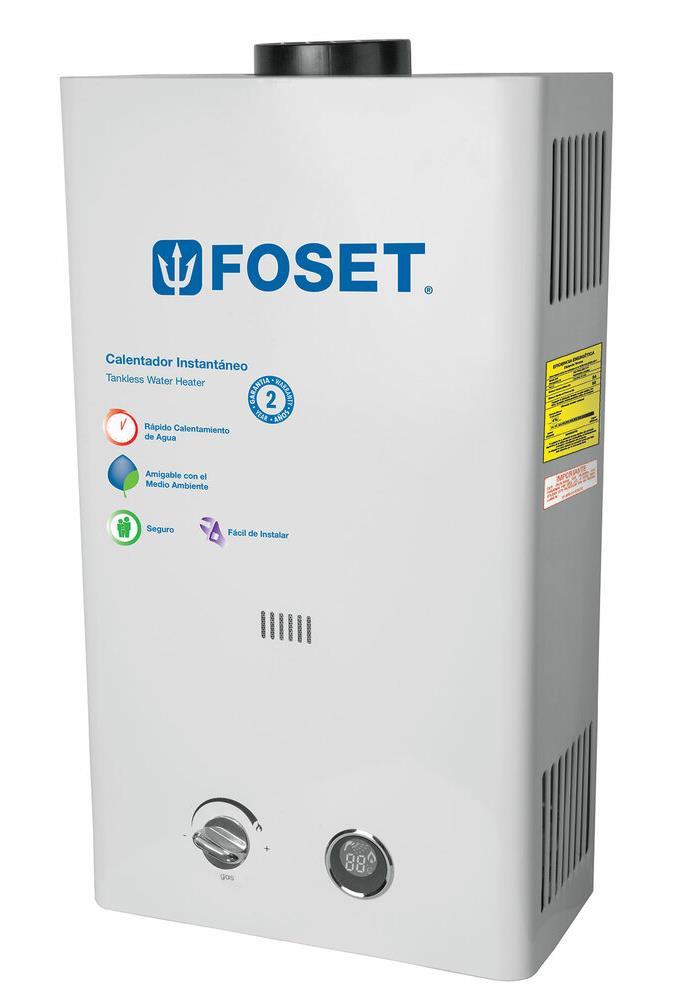

El hecho se registró cuando se usó el calentador del apartamento para ducharse cuando "todo explotó".
