ANÁLISIS CLIMÁTICO
INDICE
Aspectos generales
• Localización – Ubicación
Análisis de variables climáticas
Nubosidad y precipitaciones (mm)
Temperatura y precipitaciones (c°)
Radiación Solar (kWh/m2 día)
Horas del sol (hrs)
Velocidad del viento (Km/h)
Dirección de viento
Análisis psicrométrico
Gráfico de confort bioclimático "Givoni"

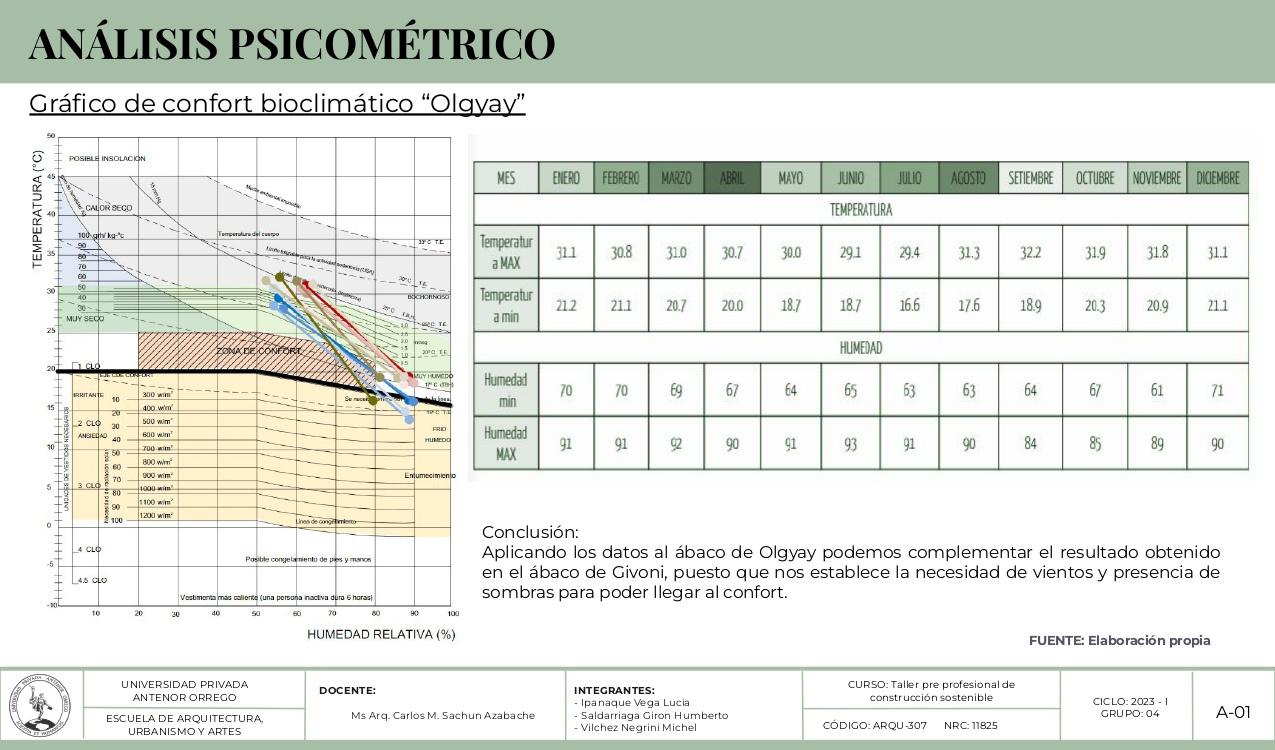

Gráfico de confort bioclimático "Olgyay"
Estrategias Bioclimáticas
Determinación de las estrategias
Elección de terreno
Mapeo y ficha técnica del terreno 1
DIAGNÓSTICO DEL TERRITORIO
Mapeo y ficha técnica del terreno 2
Mapeo y ficha técnica del terreno 3
Clásificación de terrenos
Elección del área de intervención
Análisis de usuarios
Edad del usuario
Género
Organización familiar
Análisis de casos
Caso análogo (Vivienda Rural
Sostenible - Colombia)
Caso análogo (Vivienda Sostenible
Costa Rica)
Caso análogo (Vivienda Rural
Sostenible y Productiva - Colombia)
Materialidad
Materialidad del techo
Materialidad de las paredes
Materialidad del piso

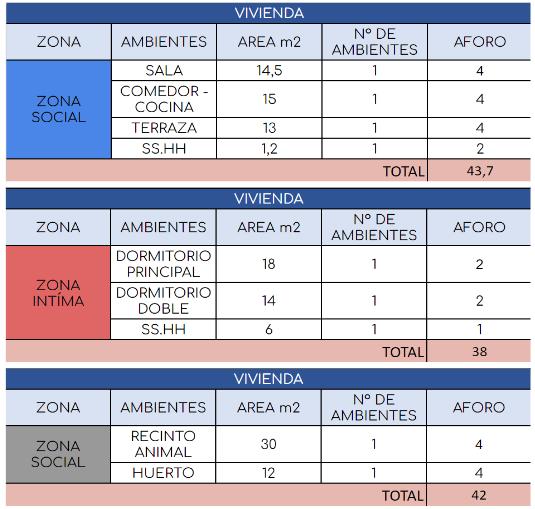

Programación arquitectónica
Programa arquitectónico de la propuesta
UA UPAO
ASPECTOS GENERALES CAPÍTULO I

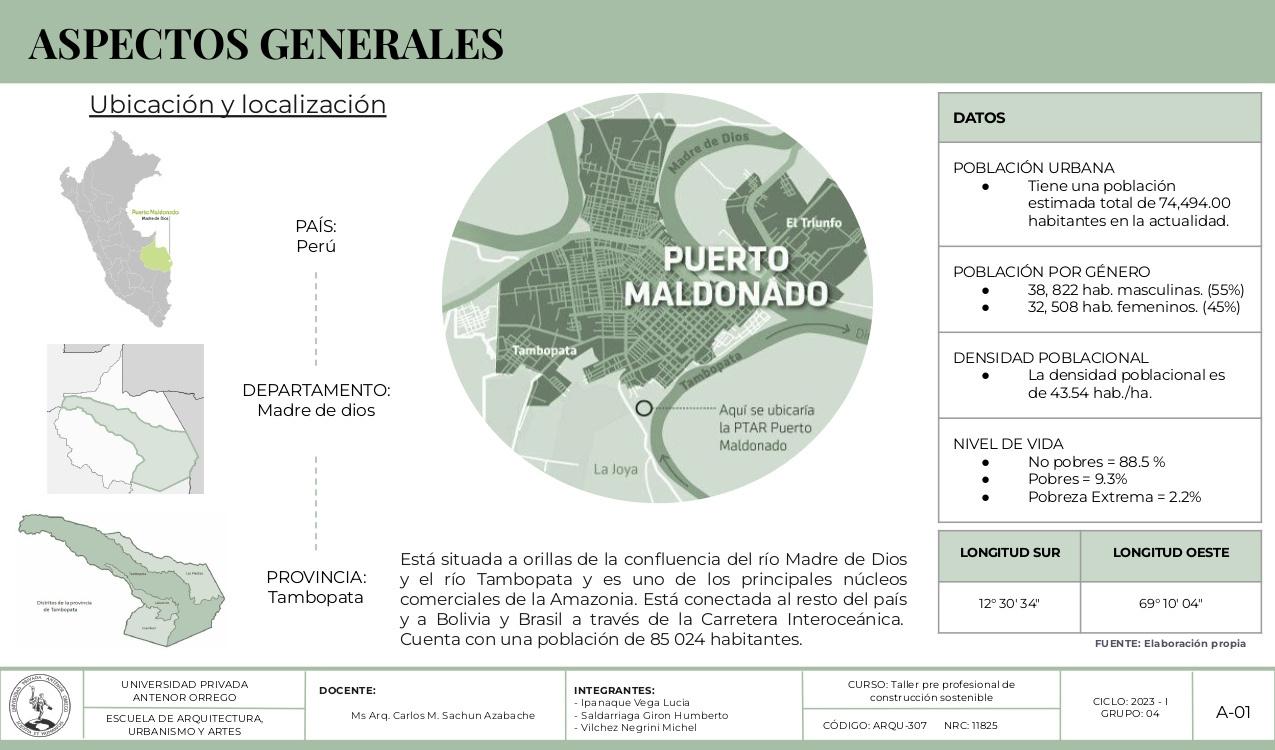

Introducción ASPECTOS GENERALES

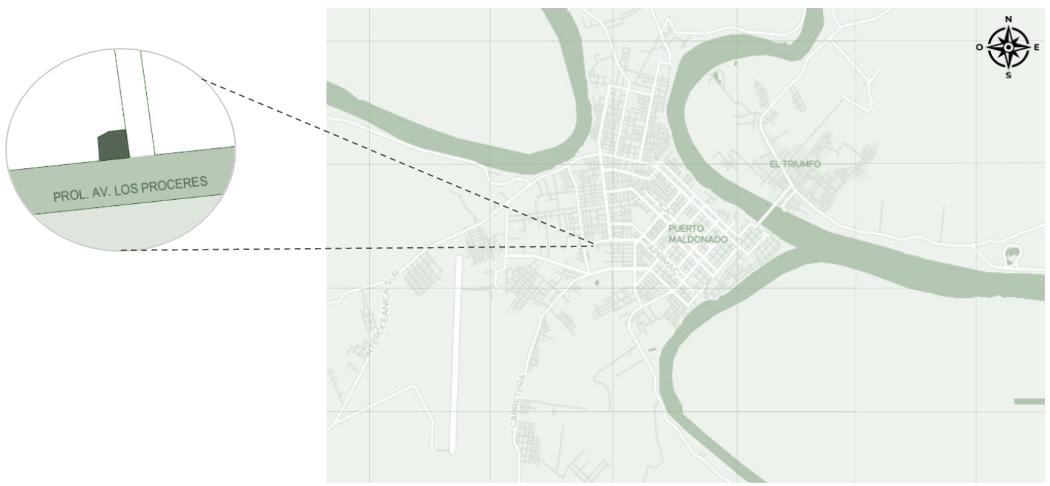

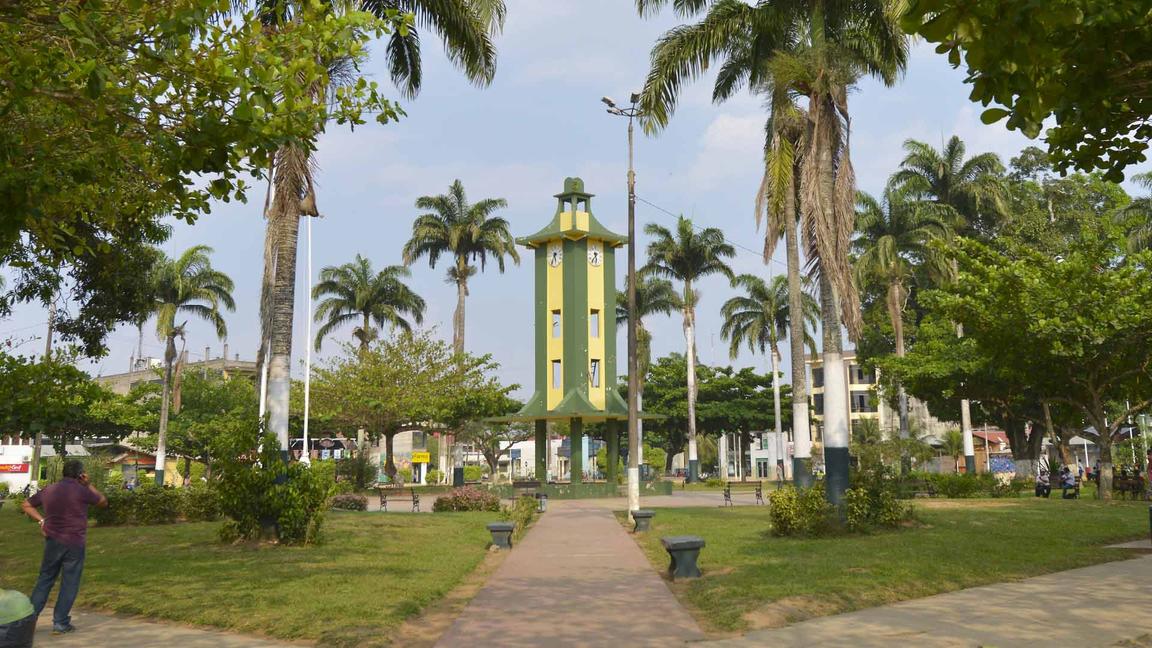

Ubicación y localización
PAÍS: Perú
DEPARTAMENTO:
Madre de dios
PROVINCIA: Tambopata

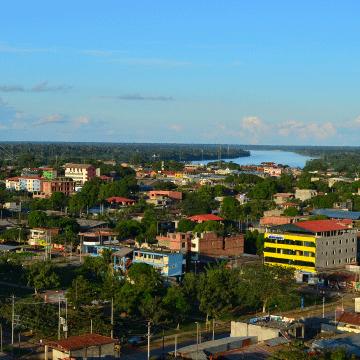

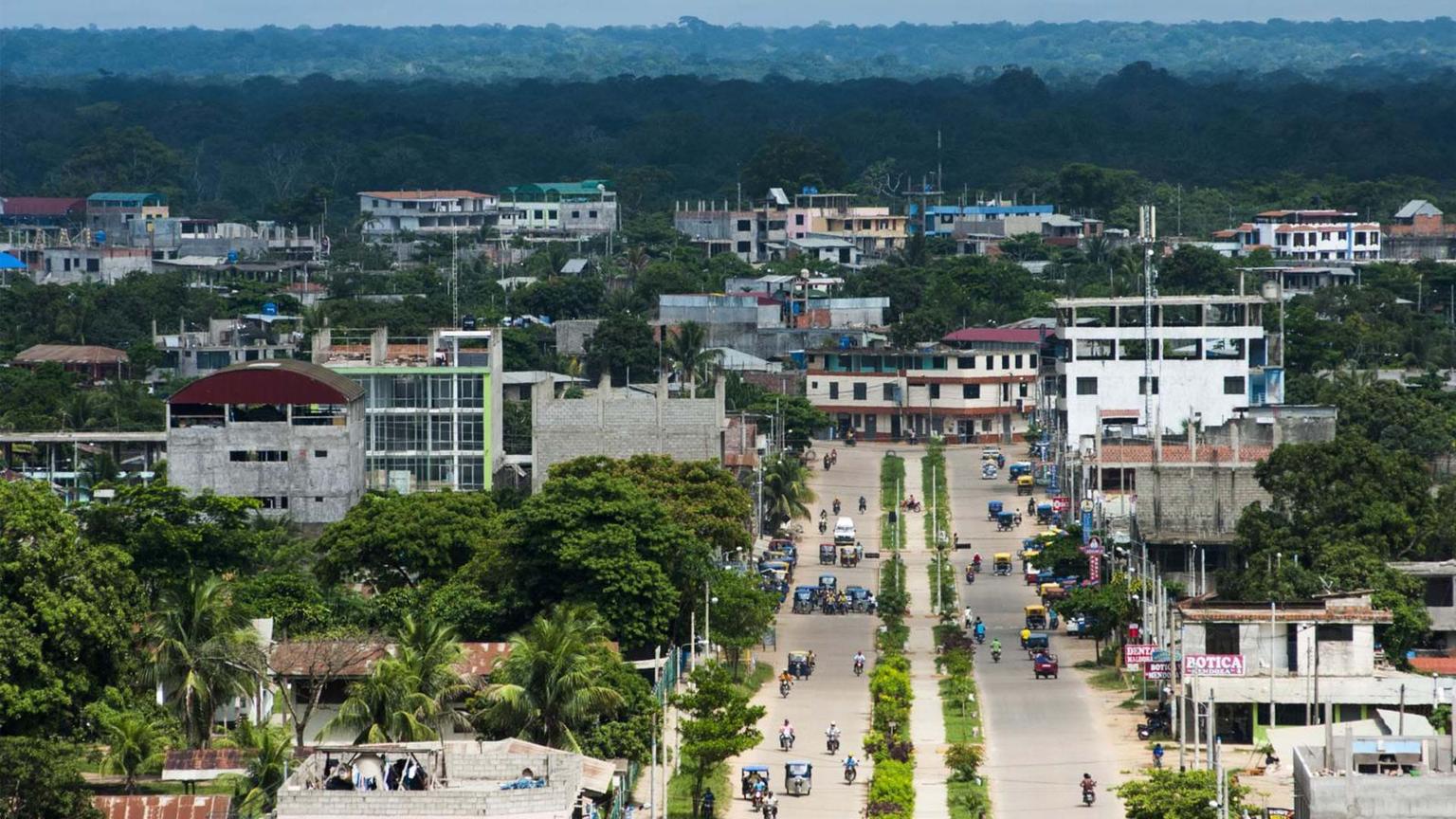

Está situada a orillas de la confluencia del río Madre de Dios y el río Tambopata y es uno de los principales núcleos comerciales de la Amazonia. Está conectada al resto del país y a Bolivia y Brasil a través de la Carretera Interoceánica. Cuenta con una población de 85 024 habitantes.
1
Análisis de variables climáticas CAPÍTULO II
Introducción ANÁLISIS DE VARIABLES CLIMÁTICAS

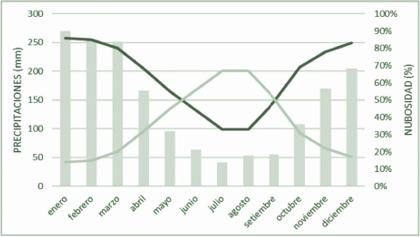

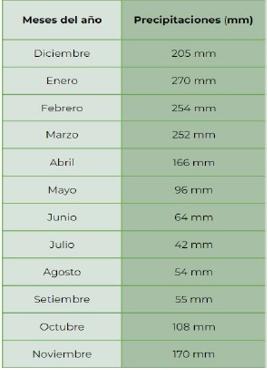

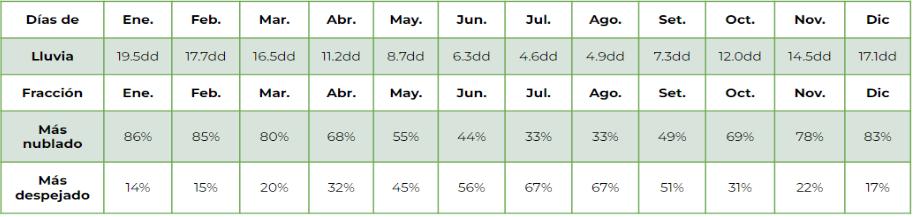

NUBOSIDAD Y PRECIPITACIONES
Conclusión: Se observa que Puerto Maldonado tiene un verano con lluvias intensas con nubosidad alta de un 86% - 80%, esto debido a las altas temperaturas de esa temporada del año.
2
ANÁLISIS DE VARIABLES CLIMÁTICAS
TEMPERATURA Y PRECIPITACIONES - RADIACIÓN SOLAR
La temporada calurosa dura 2.4 meses, del 22 de agosto al 3 de noviembre, y la temperatura máxima promedio diaria es más de 31 °C. El mes más cálido del año en Puerto Maldonado es Octubre, con una temperatura máxima promedio de 32 °C y mínima de 22 °C. La temporada más mojada dura 5.9 meses, del 17 de octubre al 13 de abril, con una probabilidad de más del 39 % de que cierto día será un día mojado. El mes con más días mojados en Puerto Maldonado es Febrero, con un promedio de 17.7 días con por lo menos 1 milímetro de precipitación.
Se puede observar en ambas gráficas el punto más alto de radiación y el más bajo, donde se comparan dos días consecutivos y se puede observar que no hay diferencia en la curva presentada, siendo el punto más alto en ambos días a las 11:35am teniendo una cantidad de exposición a la radiación muy alta.
3
Introducción
ANÁLISIS DE VARIABLES CLIMÁTICAS

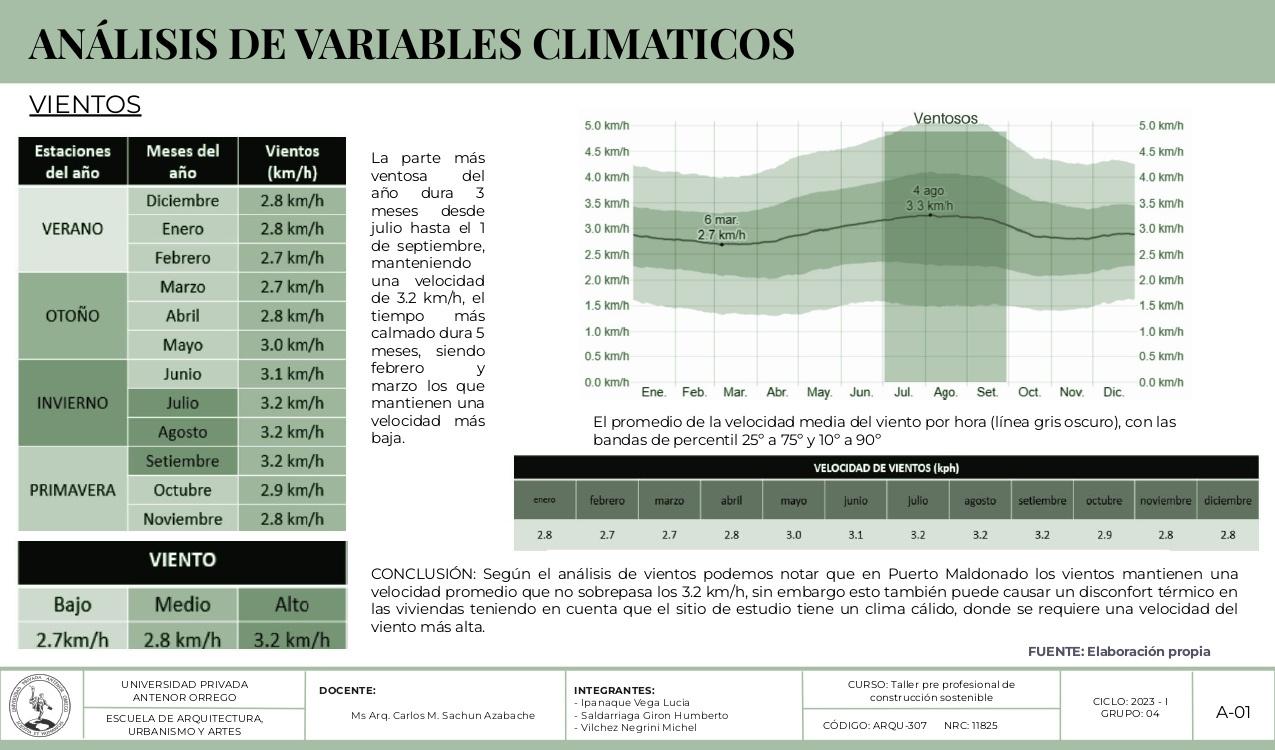

Introducción VIENTOS
4
ANÁLISIS DE VARIABLES CLIMÁTICAS

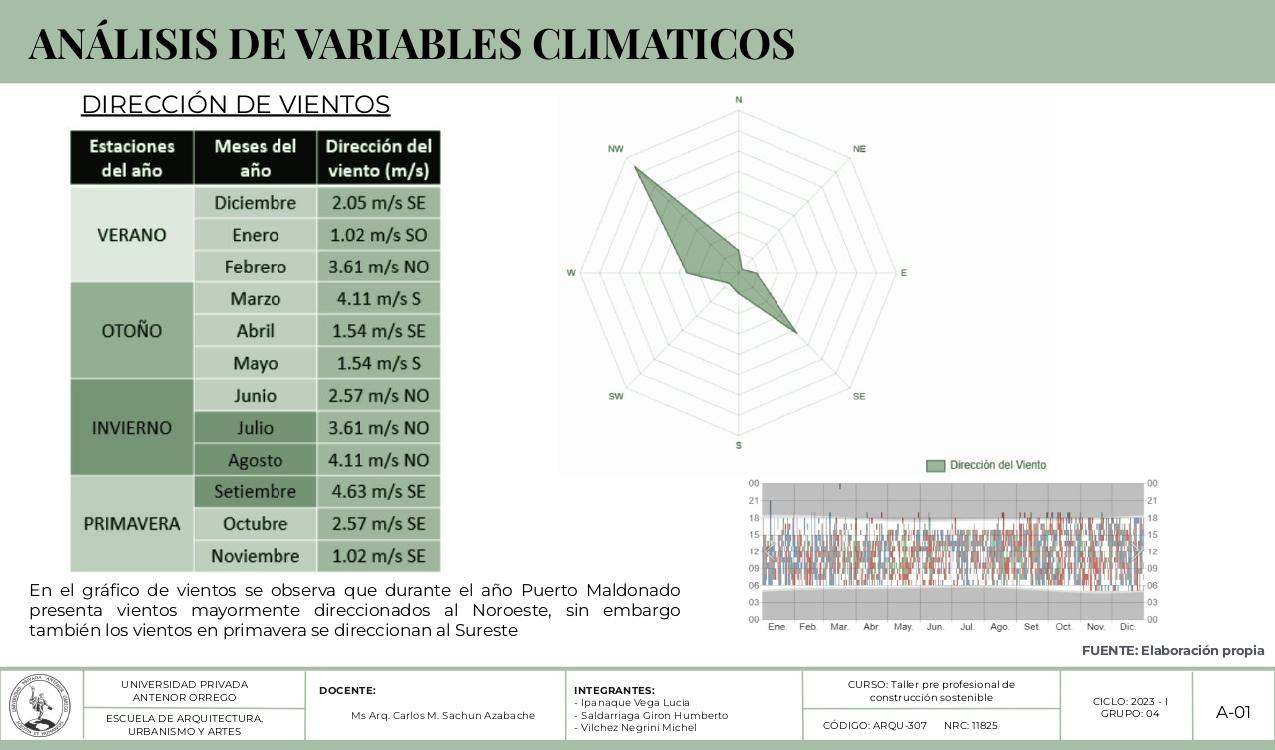

Introducción DIRECCIÓN
DE VIENTOS
En el gráfico de vientos se observa que durante el año Puerto Maldonado presenta vientos mayormente direccionados al Noroeste, sin embargo también los vientos en primavera se direccionan al Sureste

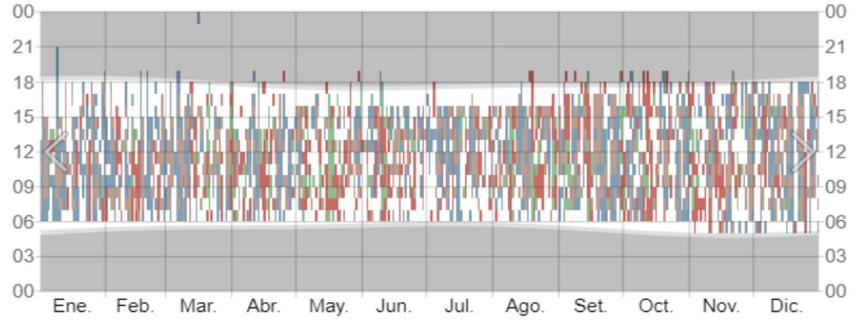

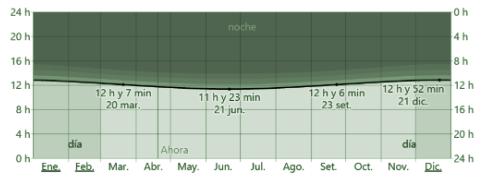

HORAS DEL SOL
La salida del sol más temprana es a las 05:00 el 20 de noviembre, y la salida del sol más tardía es 59 minutos más tarde, a las 05:59 el 10 de julio. La puesta del sol más temprana es a las 17:17 el 30 de mayo, y la puesta del sol más tardía es 53 minutos más tarde a las 18:10 el 23 de enero
La duración del día en Puerto Maldonado no varía considerablemente durante el año, solamente varía 52 minutos de las 12 horas en todo el año. En 2023, el día más corto es el 21 de junio, con 11 horas y 23 minutos de luz natural; el día más largo es el 21 de diciembre, con 12 horas y 52 minutos de luz natural
5
Introducción

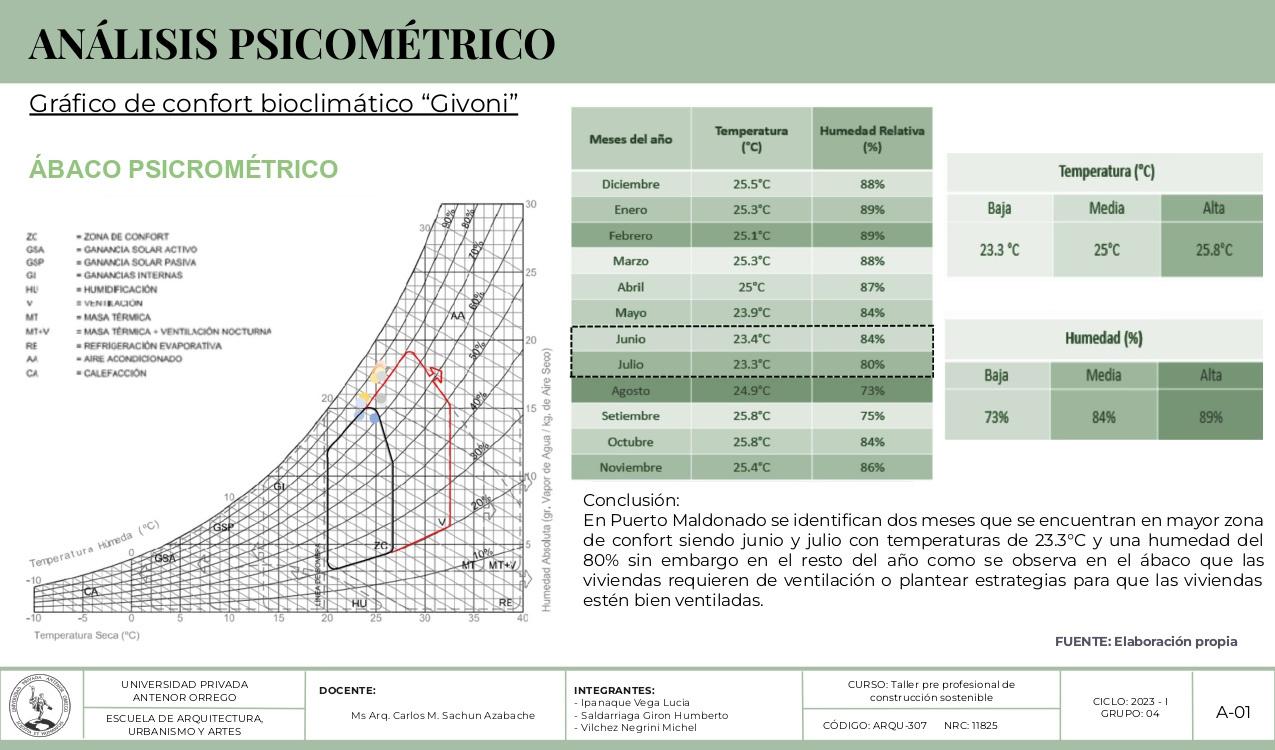

ANÁLISIS PSICOMÉTRICO
Gráfico de confort bioclimático “Givoni”
Conclusión:
En Puerto Maldonado se identifican dos meses que se encuentran en mayor zona de confort siendo junio y julio con temperaturas de 23.3°C y una humedad del 80% sin embargo en el resto del año como se observa en el ábaco que las viviendas requieren de ventilación o plantear estrategias para que las viviendas estén bien ventiladas.
6
Introducción Gráfic
ANÁLISIS PSICOMÉTRICO
7
ANÁLISIS DE VARIABLES CLIMÁTICAS

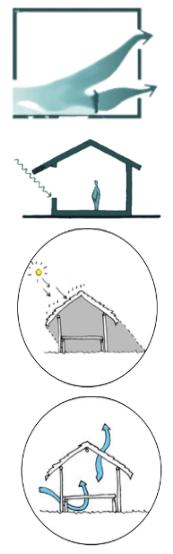

Estrategias bioclimáticas
Se recomienda tener las ventanas orientadas al sur este para lograr captar la mayor cantidad de ventilación natural a lo largo de todo el año.
Se recomienda tener control de radiación mediante diferentes formas como toldos, celosías, persianas, vegetación, etc

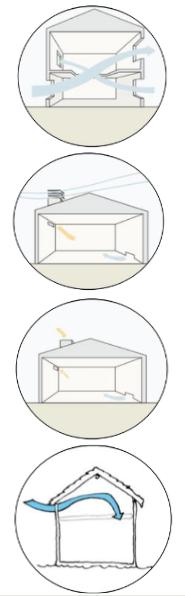

Techos a doble agua
Este tipo de ventilación se efectúa por efecto venturi. Se necesitan fuertes vientos, así como la orientación adecuada para utilizarlos.
Ventilación Cruzada
Este tipo de ventilación se efectúa por efecto venturi. Se necesitan fuertes vientos, así como la orientación adecuada para utilizarlos.

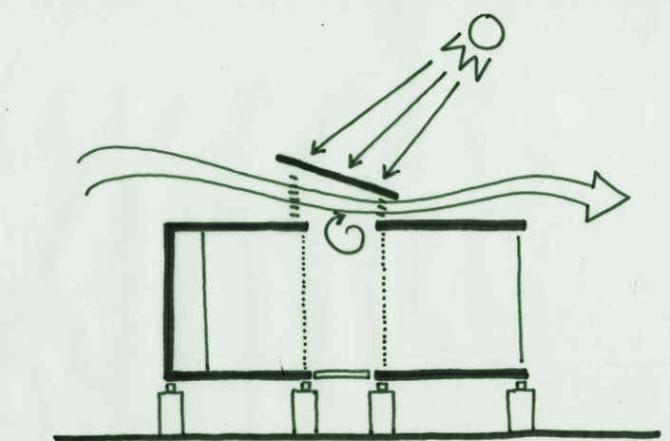

Efecto chimenea
Se realiza una abertura en la parte superior del recinto que provoca una extracción vertical, también se realizan aberturas inferiores para la entrada del aire fresco.
Aspiración Estática
Uso del palafito
Se realiza una abertura en la parte superior del recinto que provoca una extracción vertical. También se realizan aberturas inferiores para la entrada del aire fresco.
Producido al realizar 2 aberturas situadas en fachadas opuestas, que deben dar a espacios exteriores. Deben orientarse en sentido del viento
Techos a doble altura
Producido al realizar ambientes con alturas más altas para mejor optimización de los vientos
8
Introducción
ELECCIÓN DE TERRENOS CAPÍTULO III

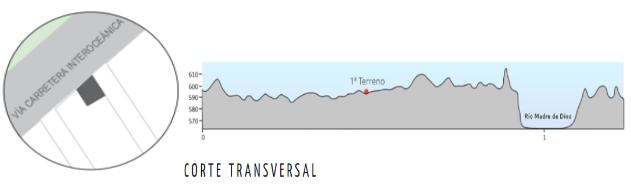

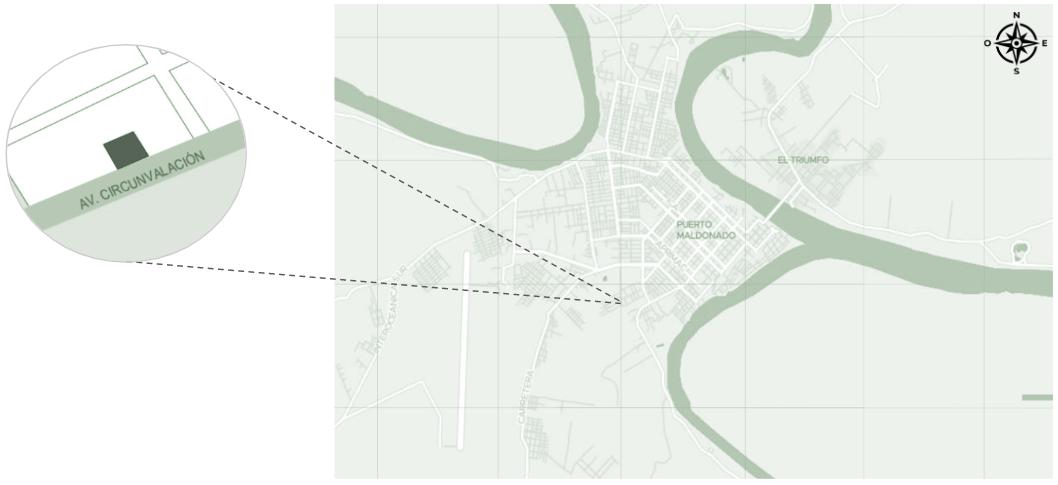

Introducción PLANO

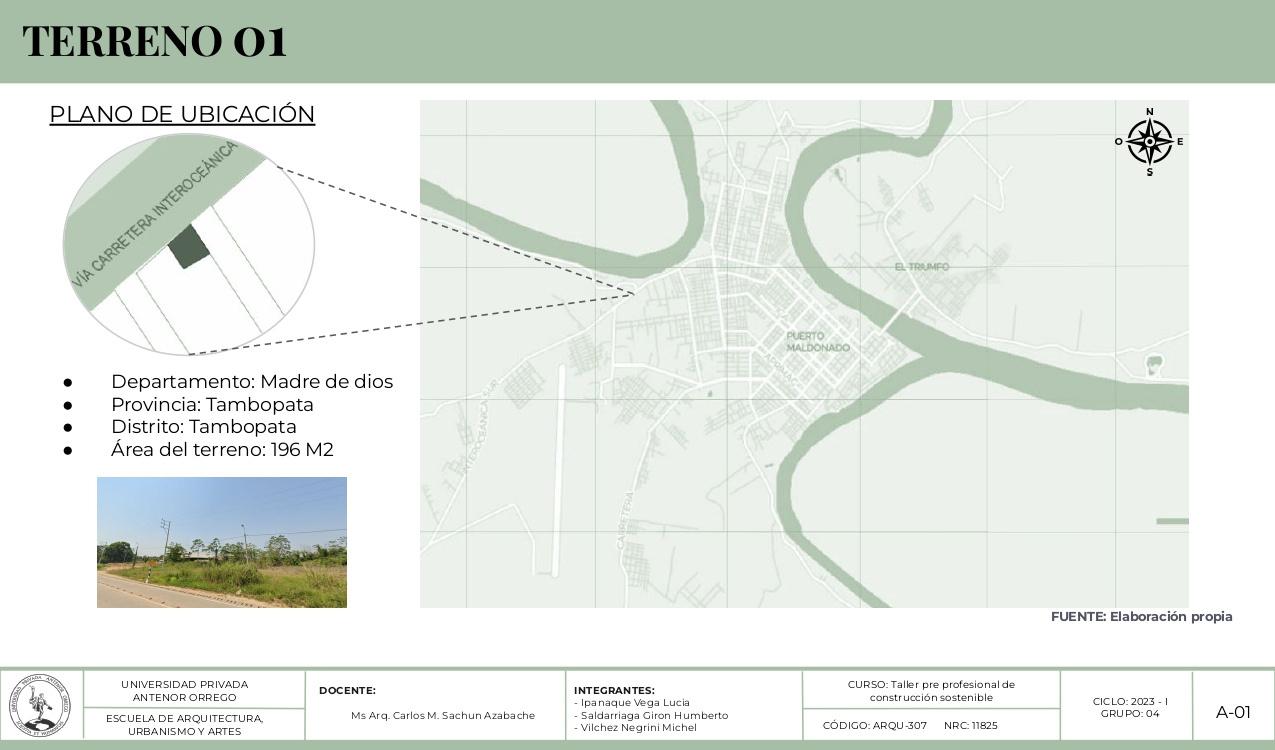

TERRENO 01
DE UBICACIÓN
Departamento: Madre de dios
Provincia: Tambopata
Distrito: Tambopata
Área del terreno: 196 M2
9
Introducción
TERRENO 02
PLANO DE UBICACIÓN
Departamento: Madre de dios
Provincia: Tambopata
Distrito: Tambopata
Área del terreno: 153 M2
10
Introducción
TERRENO 03
PLANO DE UBICACIÓN
Departamento: Madre de dios
Provincia: Tambopata
Distrito: Tambopata
Área del terreno: 318 M2
11
Introducción

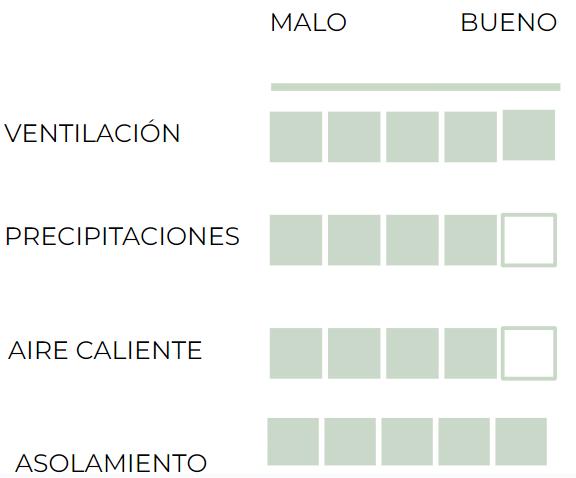

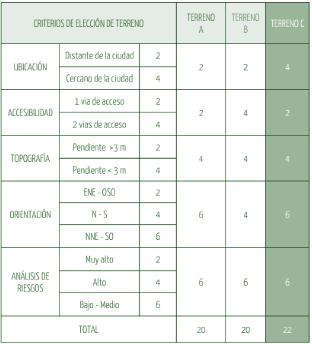

CLASIFICACIÓN DE TERRENOS
TERRENO
A
Morfologíadelterreno:
Regular
Areadelterreno:
Frentes:
196M2 4frentes
TERRENO B
Morfologíadelterreno:
Regular
Areadelterreno:
153M2
Frentes:
4frentes
TERRENO C
Morfologíadelterreno:
Regular 318M2
Areadelterreno:
Frentes:
4frentes
12
Introducción
TERRENO

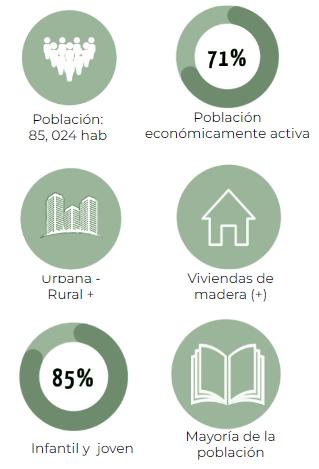

PERFIL DE USUARIO

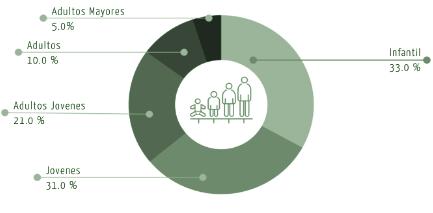

EDAD DEL USUARIO
SEGÚN SU GÉNERO

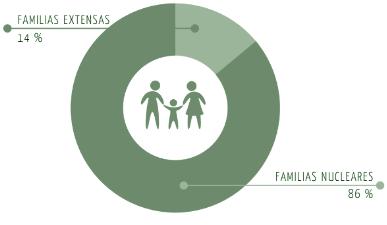

ORGANIZACIÓN FAMILIAR
13
Introducción
TERRENO
NECESIDADES BÁSICAS INSATISFECHAS
ACTIVIDADES ECONÓMICAS
Es una ciudad de retraso desarrollo económico, debido a su difícil comunicación terrestre con otras ciudades y permaneció básicamente aislada, hasta reciente construcción (2010) de la carretera interoceánica que une los territorios de Brasil con puertos de la costa sur del Perú.
NIVEL SOCIOECONÓMICO
Minería y comercio
Estas actividades son de las más dinámicas y muy importantes en la ocupación de la población económicamente activa (PEA). Producción y extracción.
Agropecuaria y ganadería
La actividad agraria se caracteriza por desarrollarse generalmente en un sistema tradicional, ya que no es apta para las condiciones del departamento. La actividad ganadera se caracteriza por la crianza extensiva de vacunos y ovinos.
Manufactura
Puerto Maldonado apostó por otra actividad económica que está creciendo poco a poco, en los últimos años se han ido implementando empresas de manufactura.
14
ANÁLISIS DE CASOS CAPÍTULO IV
Introducción CASOS ANÁLOGOS
ESTRATEGIAS
Viviendas en terrenos vulnerables, materiales masificados sin respuesta térmica, intermitencia eléctrica, sistemas sanitarios improvisados, son algunos de los problemas con que vive cotidianamente el campesino. desde la idea del hábitat resiliente, esto significa una vivienda que como principio se adapta y sobrepone a las adversidades mencionadas produciendo su propio alimento, calentando su interior, creciendo junto a sus habitantes, respetando sus tradiciones arquitectónicas y espaciales (vernácula) y permitiendo ser parte de una comunidad.

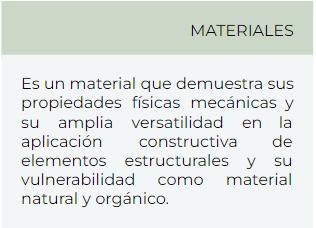

MATERIALES
15
VIVIENDA RURAL SOSTENIBLE - COLOMBIA
Techo de vidrio
Perfiles de acero
Pisos de madera
Tabiques de madera
Introducción CASOS ANÁLOGOS
ESPECIFICACIONES TÉCNICAS
Ubicación: San José -
Costa Rica
Año: 2011
Área: 100m2
Arquitectos:Benjamin Garcia Saxe Architecture

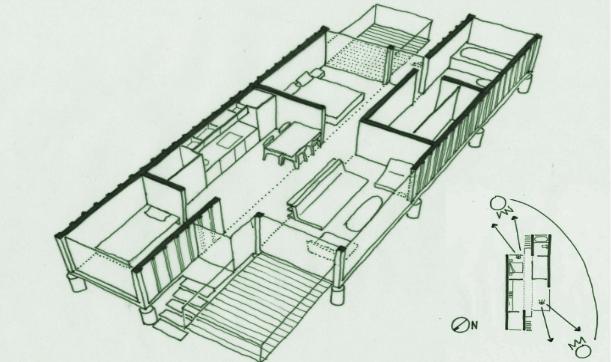

VIVIENDA SOSTENIBLE - COSTA RICA
ESTRATEGIAS MATERIALES
Dos contenedores desván y escalonados hacia el Este / Oeste, el centro de un techo de metal, levantado e inclinado hasta la luz del sol capturas y facilitar la refrigeración pasiva.
El centro elevado proporciona luz natural y un efecto de torre de viento que fomenta la ventilación natural, que funciona tan bien que nunca tienen que encender el aire acondicionado.
Muros de containers
Puertas y ventanas de vidrio/aluminio
Pisos de madera
Tabiques de cartón yeso
16
Introducción CASOS ANÁLOGOS

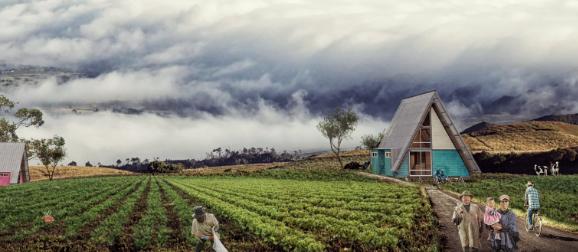

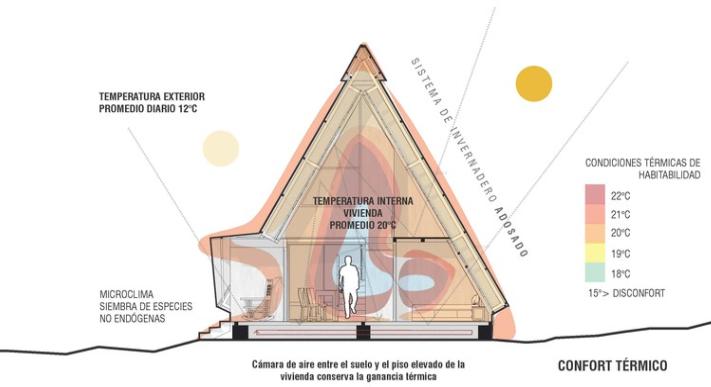

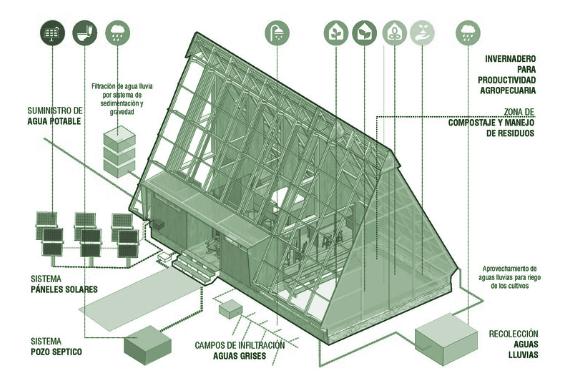

VIVIENDA RURAL SOSTENIBLE Y PRODUCTIVA - COLOMBIA
ESTRATEGIAS MATERIALES
La unidad habitacional se orienta con la zona productiva hacia el sur, y se cierra con una superficie transparente permitiendo grandes ganancias de calor al recibir radiación solar todo el día durante 8 meses del año. El calor que entra por las superficies transparentes, calienta el aire interior de este espacio y se transmite a las habitaciones a través de muros trombe.
La fachada norte es la que menos sol recibe en el año y se cierra con muros de BTC, material de gran capacidad de inercia térmica, que se convierte en una barrera aislante, muy cerrada que retiene el calor obtenido en el interior.
Bloque de tierra comprimida BTC.
Tejas de polialuminio reciclado.
Plástico de invernadero.
Muros en secos madera.
17
ESTRATEGIAS + PROGRAMA CAPÍTULO V

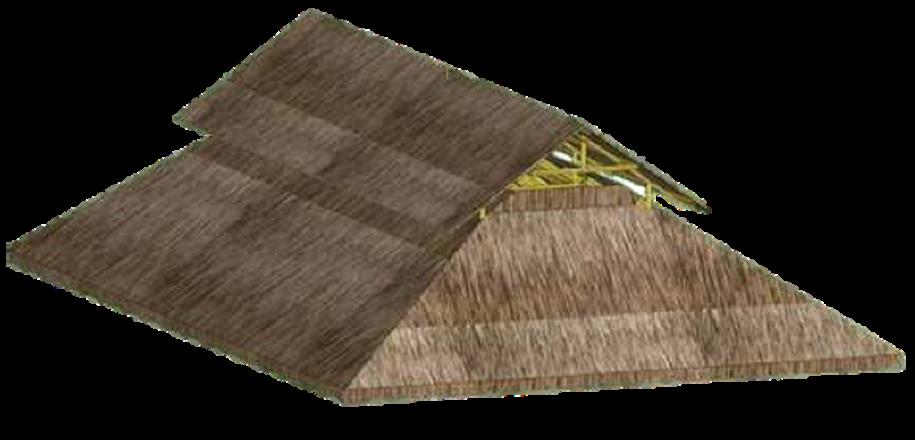

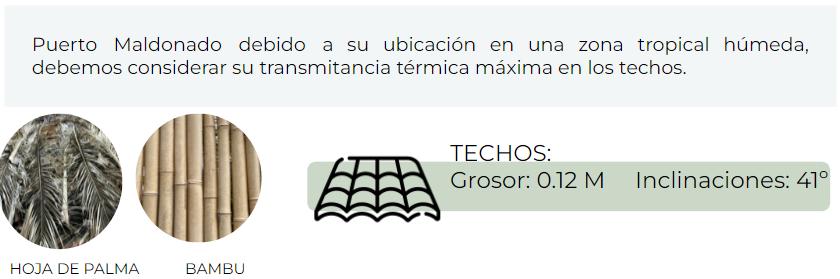

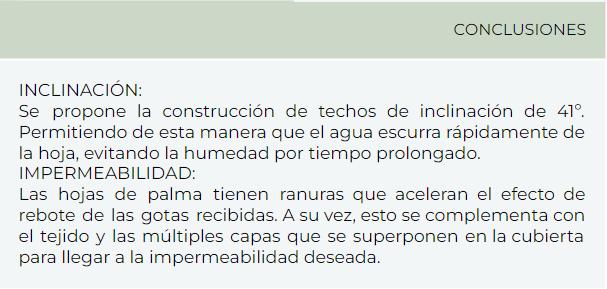

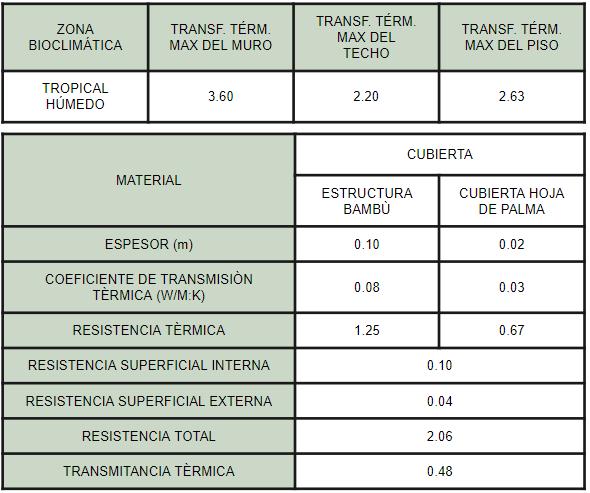

Introducción MATERIALES TECHO
18
E F E C T O CHIMENEA ESTRUCTURA TRIANGULAR SOBRE TECHO REVESTIMIENTO HOJA DE PALMA ESTRUCTURA BAMBU

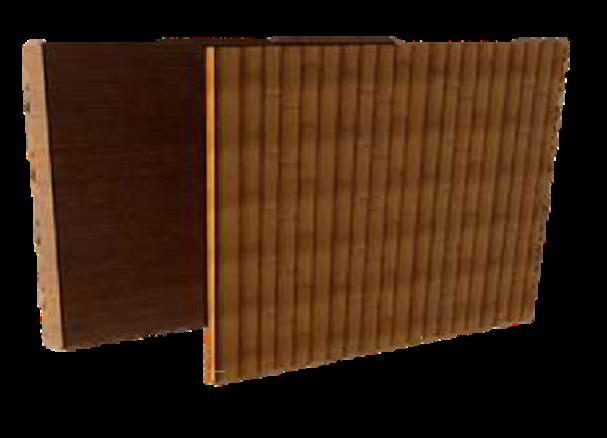

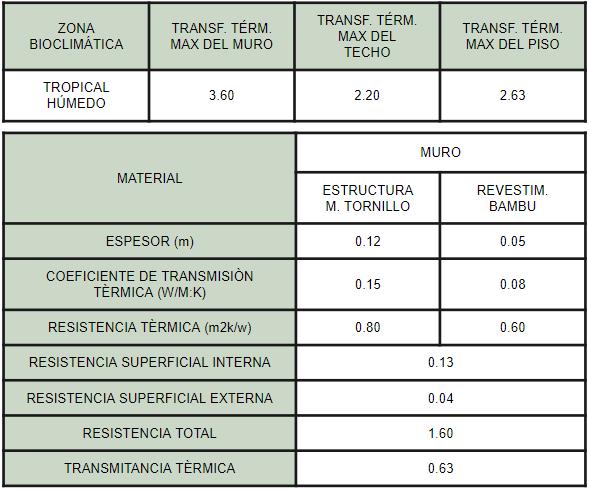

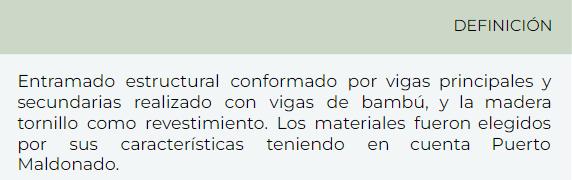

Introducción MATERIALES MUROS
ESTRUCTURA
REVESTIMIENTO BAMBU
19
M. TORNILLO
BAMBU CORTADO A LA MITAD

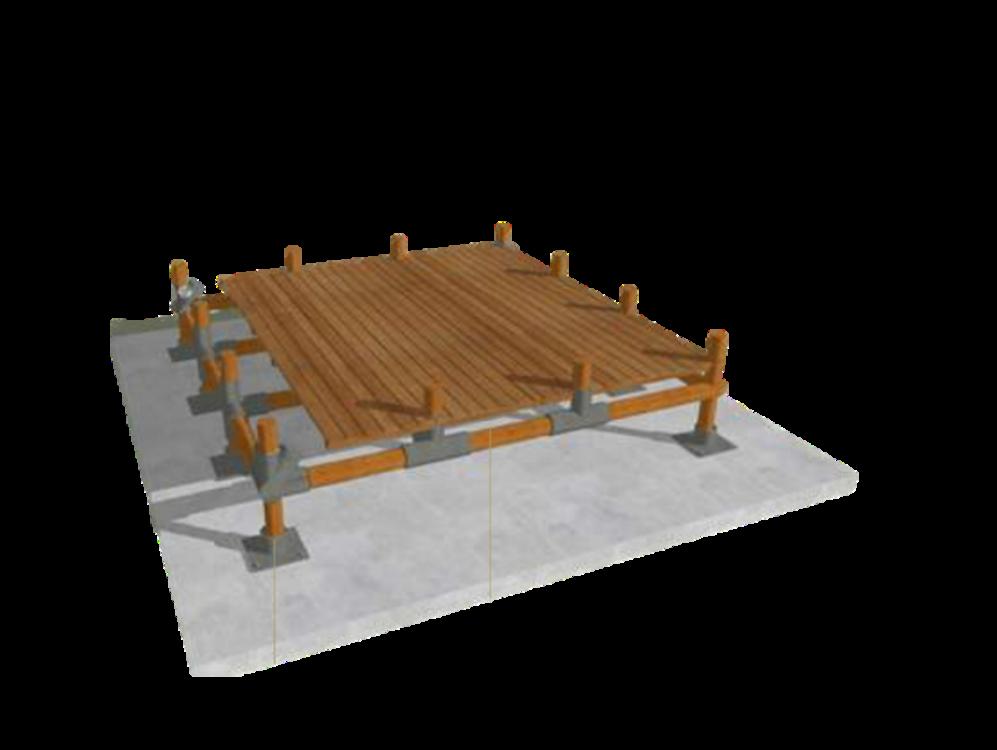

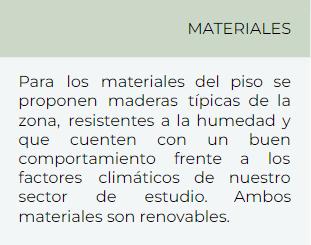

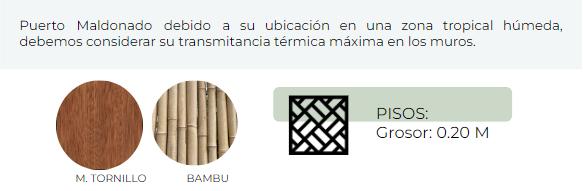

Introducción MATERIALES PISOS
REVESTIMIENTO M. TORNILLO
CIMIENTO DADOS DE CONCRETO
ESTRUCTURA BAMBU
20

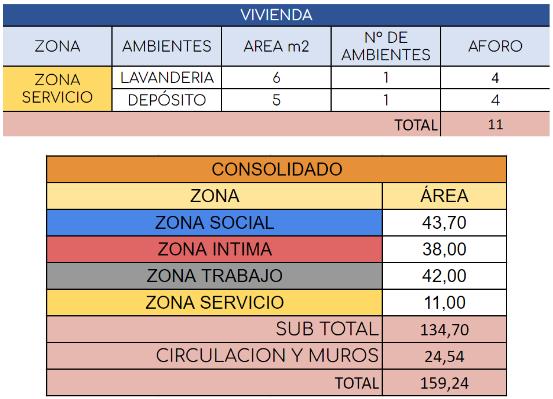

IntroducciónPROGRAMA
21
IntroducciónCONCLUSIONES
Los materiales escogidos son naturales de esta zona, y con costos accesibles. Son duraderos, resistentes y permiten una transmitancia adecuada para el clima del lugar.
En P. Maldonado, la radiación y las horas de sol anuales son una característica esencial de la zona, por ello se puede sacar mucho provecho de toda esta energía brindad por el Dios sol.
El terreno elegio se encuentra en una zona de peligro medio bajo esto quiere decir que el suelo es arcilloso y la pendiente en la que se encuentra es de muy suave además de su lejanía a las cáncavas, la orientación es de oeste a este y tiene accesibilidad a la ciudad por más que sea un terreno rural.
