Revive - The Artisan’s Retreat

Part II Architectural Portfolio

Zhi Jing Lim

(Image source: https://duffylondon.com, 2024)

Project Brief
Project Concept

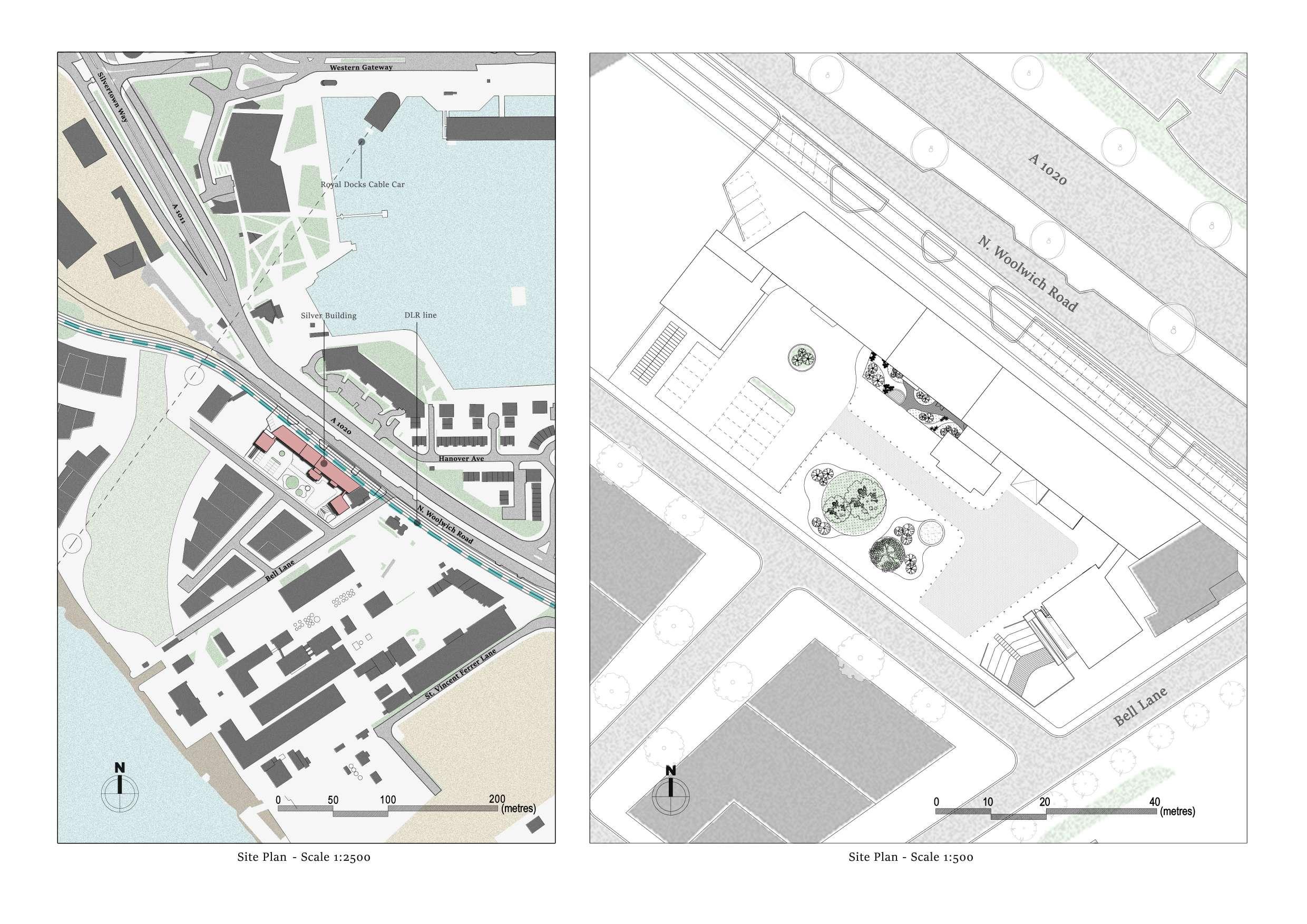

Site Plan Chapter 1 - Site Connection

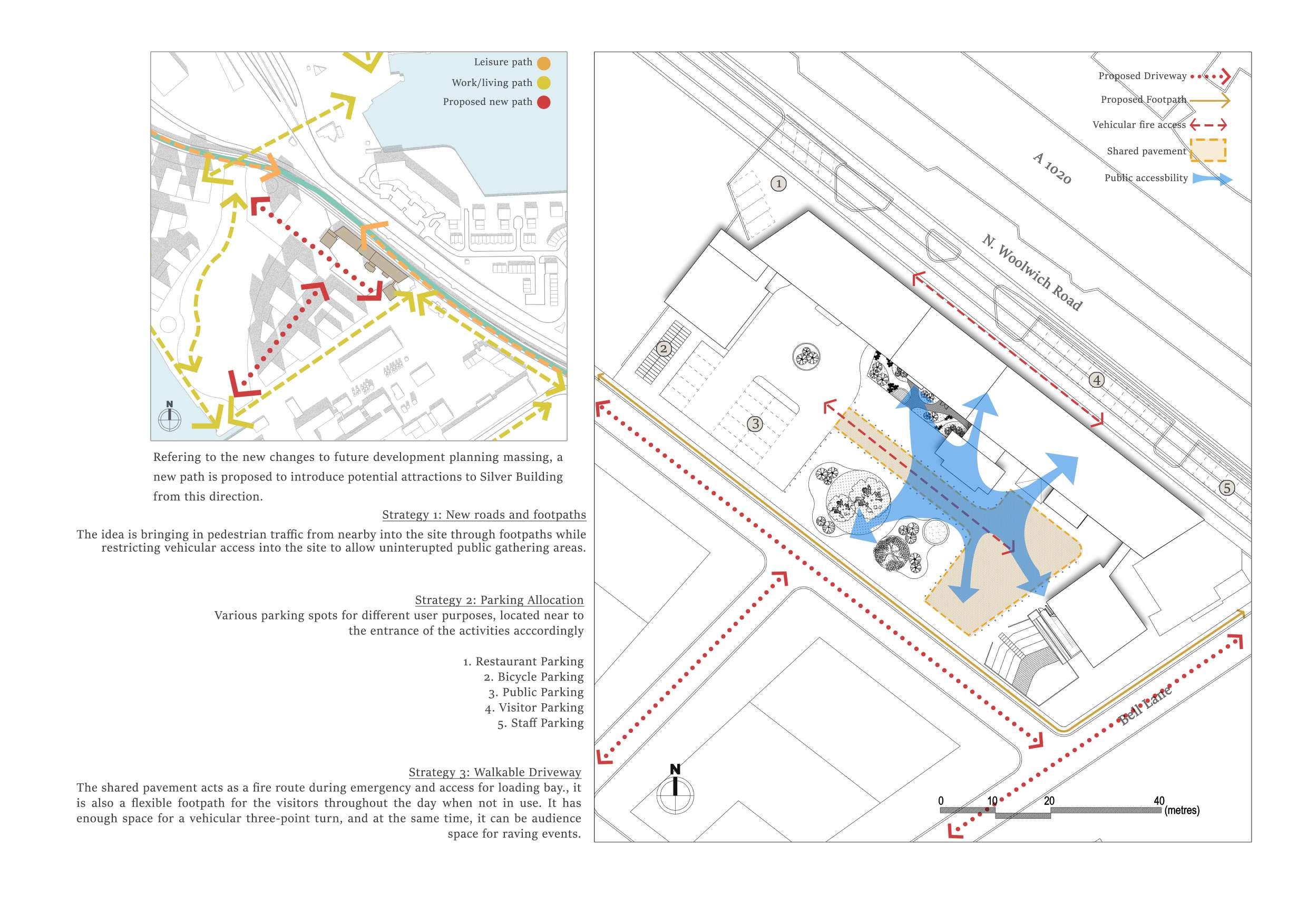

Site Strategies Chapter 1 - Site Connection
Site Strategies Chapter 1 - Site Connection

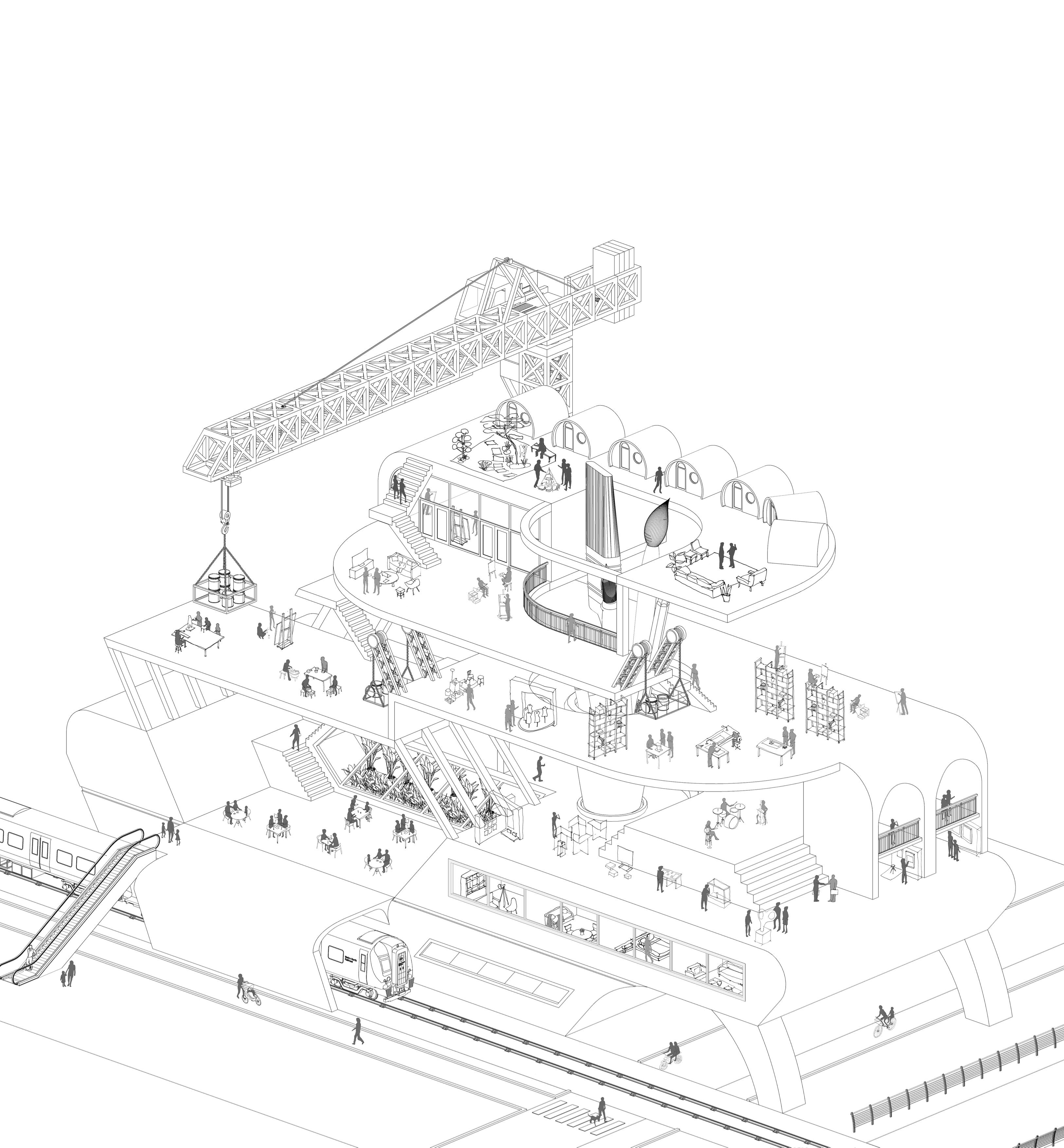

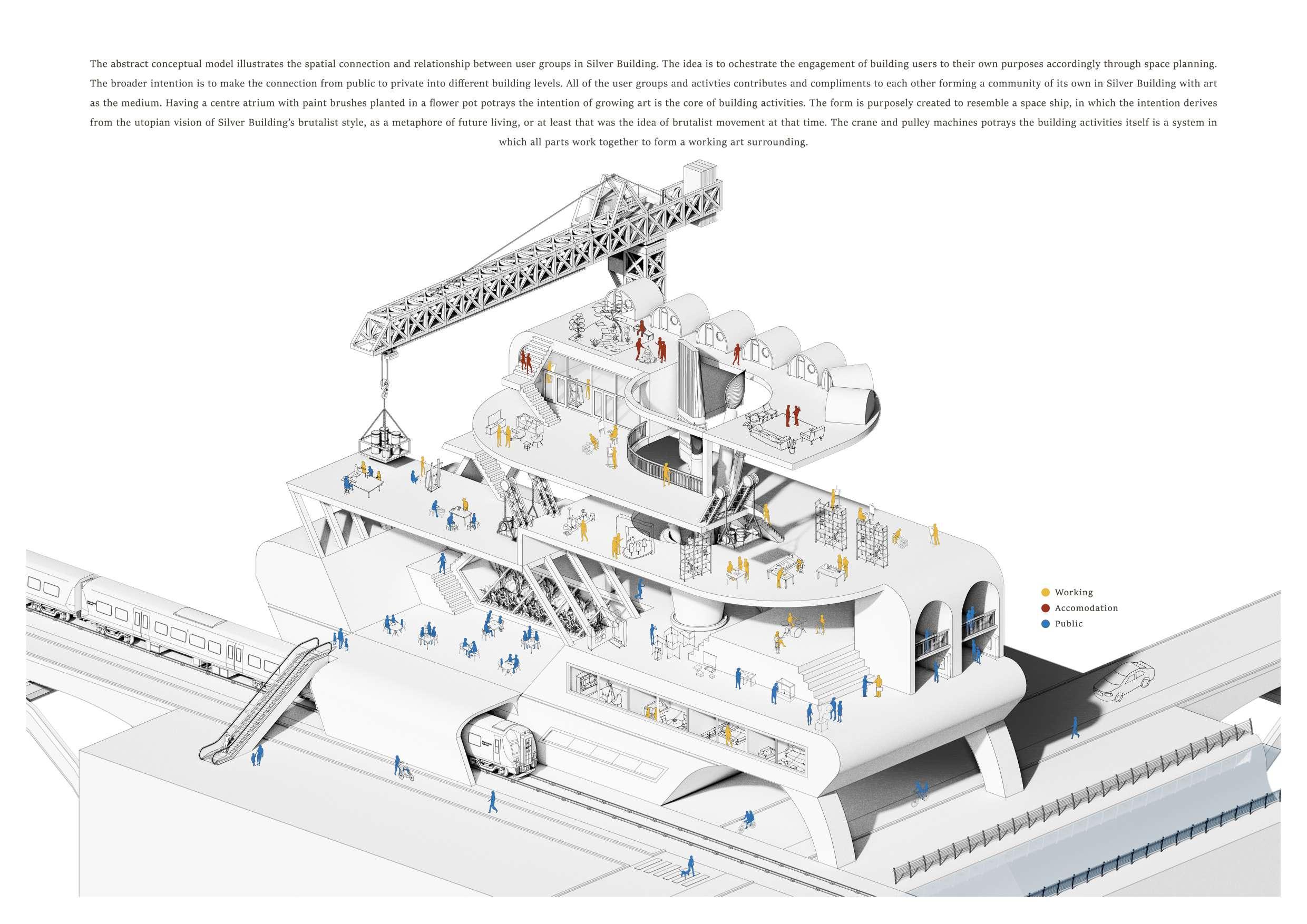

bliblio Conceptual Abstract illustration Chapter 2 - Architecture Surgery

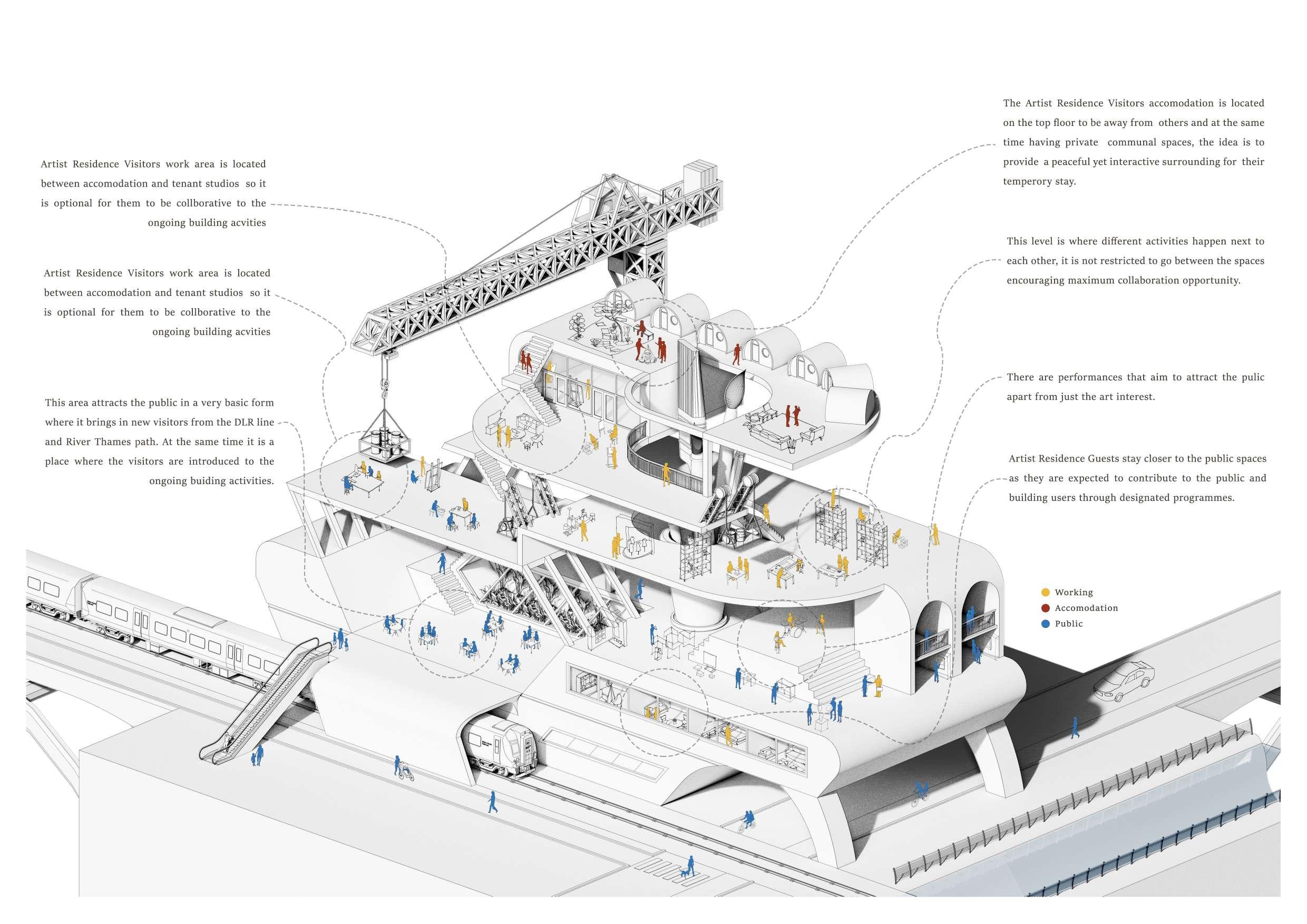

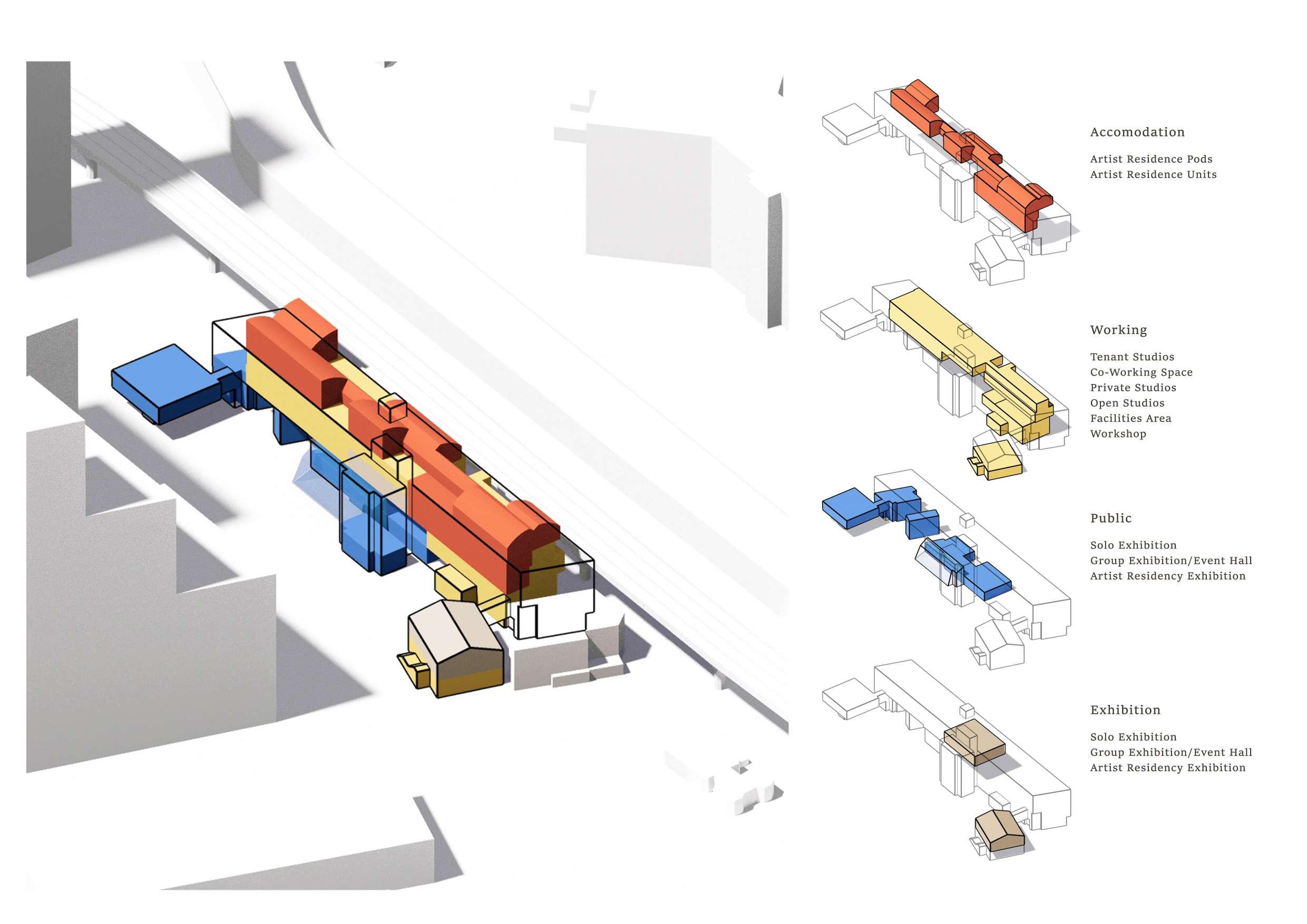

Space Planning Chapter 2 - Architecture Surgery

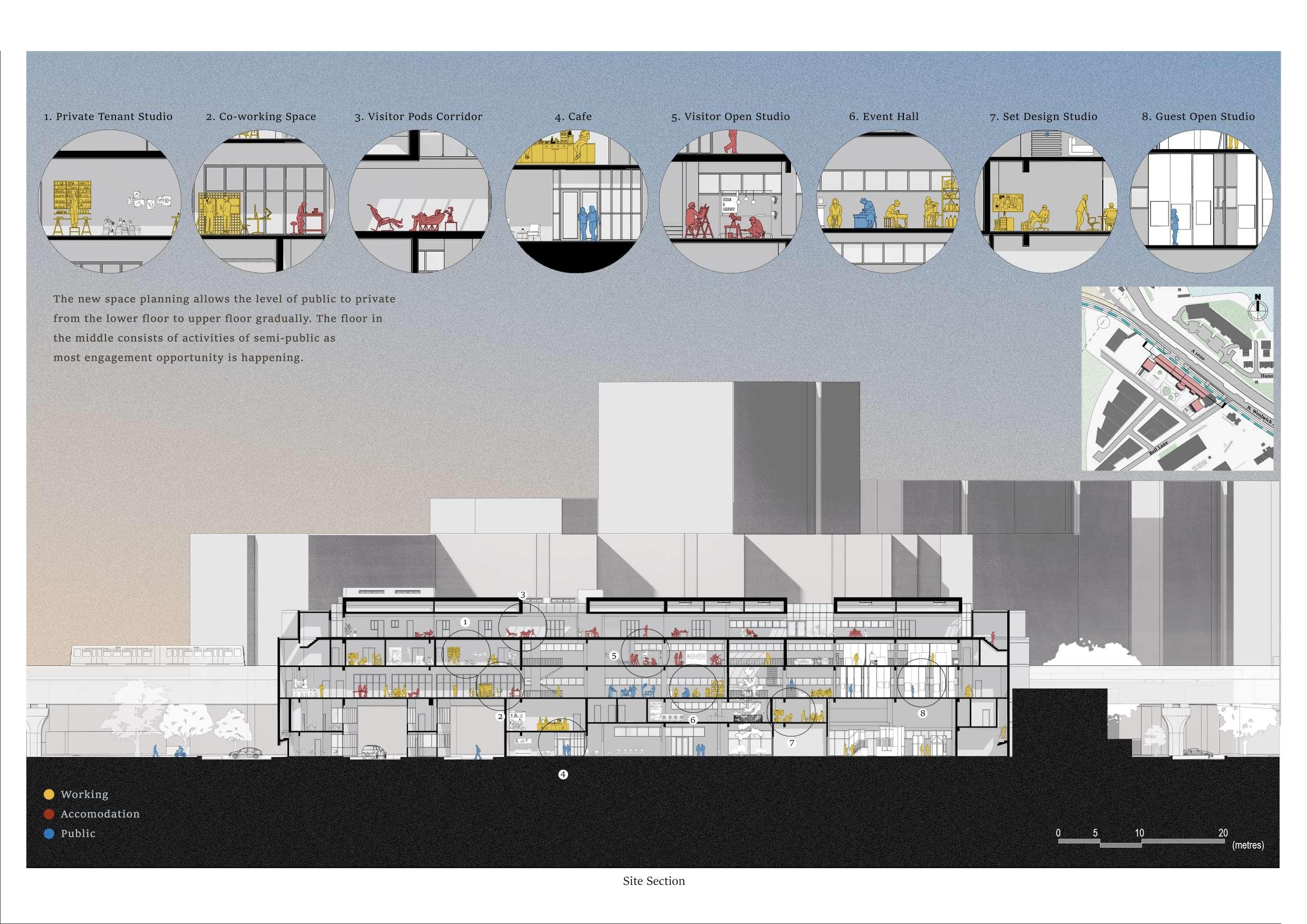

Sectional illustration Chapter 2 - Architecture Surgery
Learning Artist Residency Chapter 3 - Artist Residency

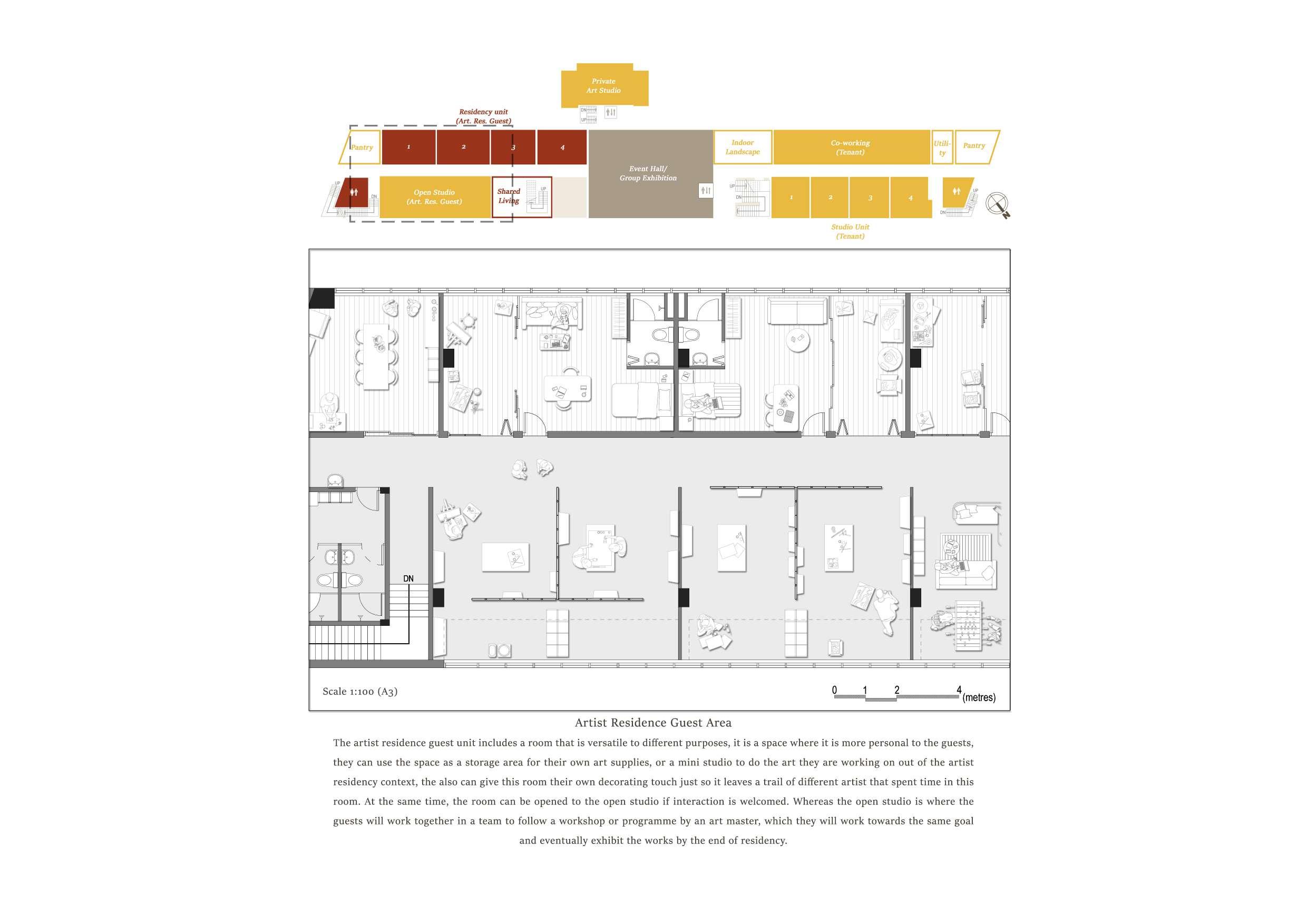

Artist Residency Guest Area - Detail Floor Plan Chapter 3 - Artist Residency

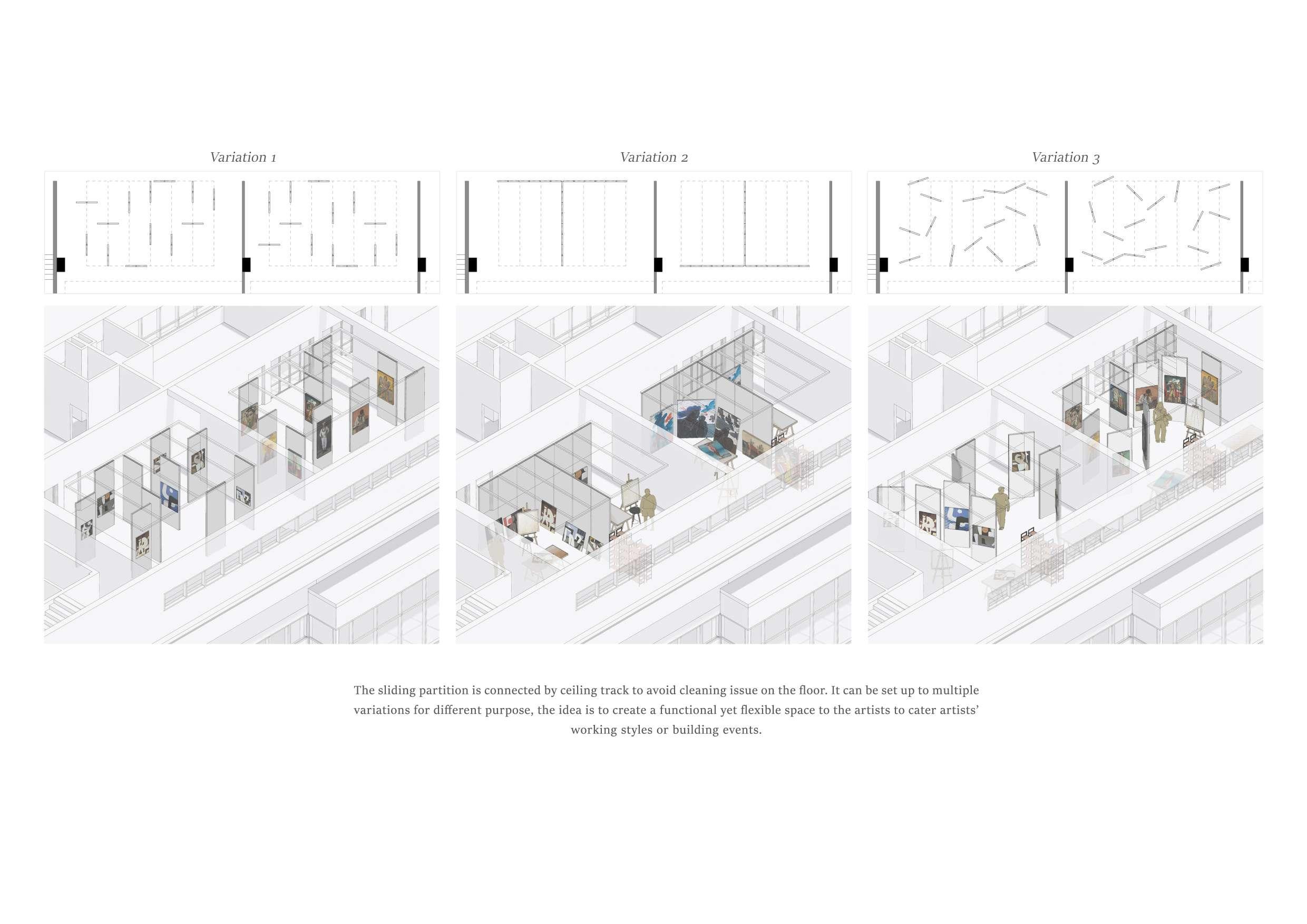

Artist Residency Guest Area - Partition Diagram Chapter 3 - Artist Residency
Artist Residency Guest Area - 3D illustration Chapter 3 - Artist Residency
Artist Residency Guest Area - 3D illustration Chapter 3 - Artist Residency

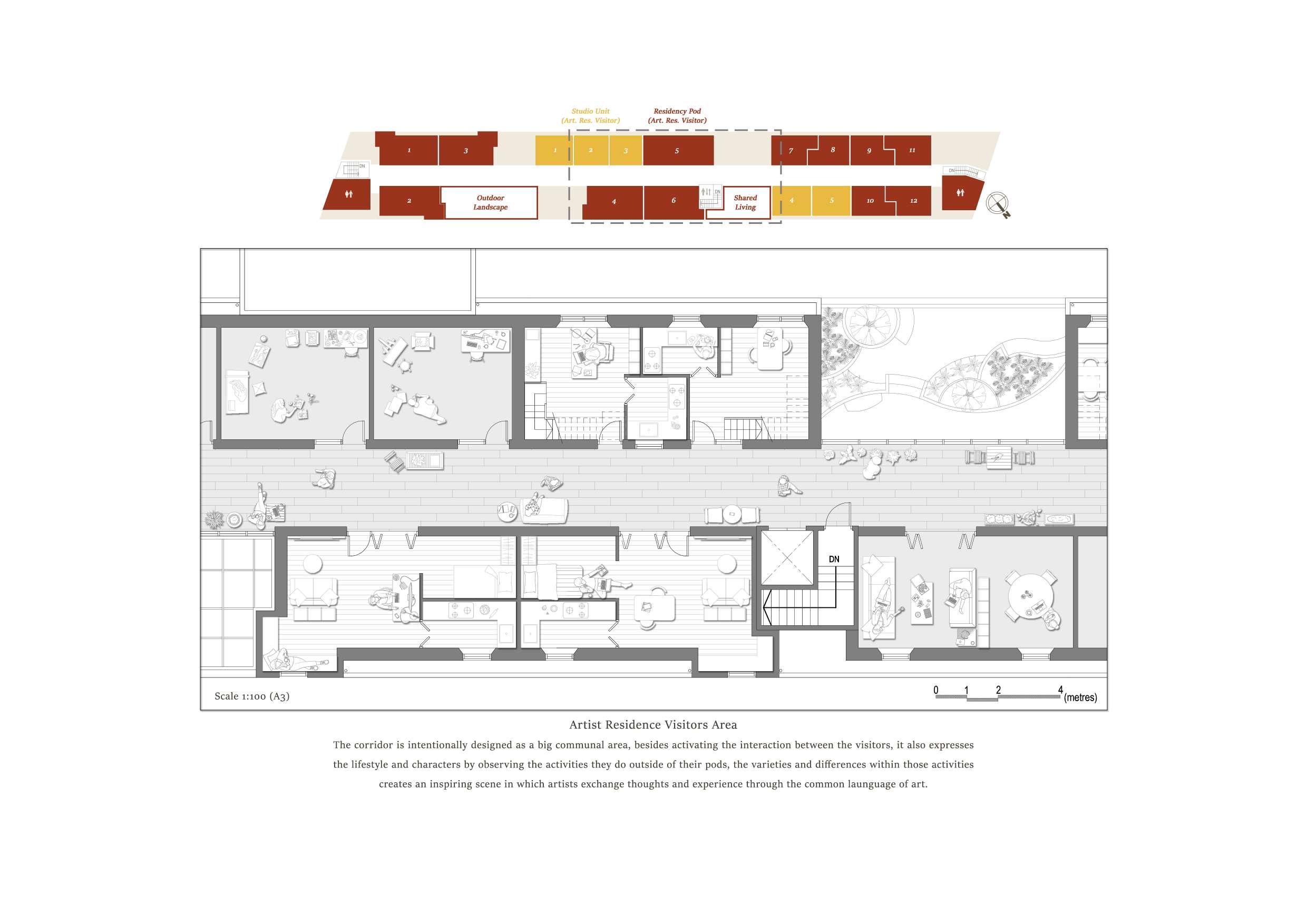

Artist Residency Visitor Area - Detail Floor Plan Chapter 3 - Artist Residency

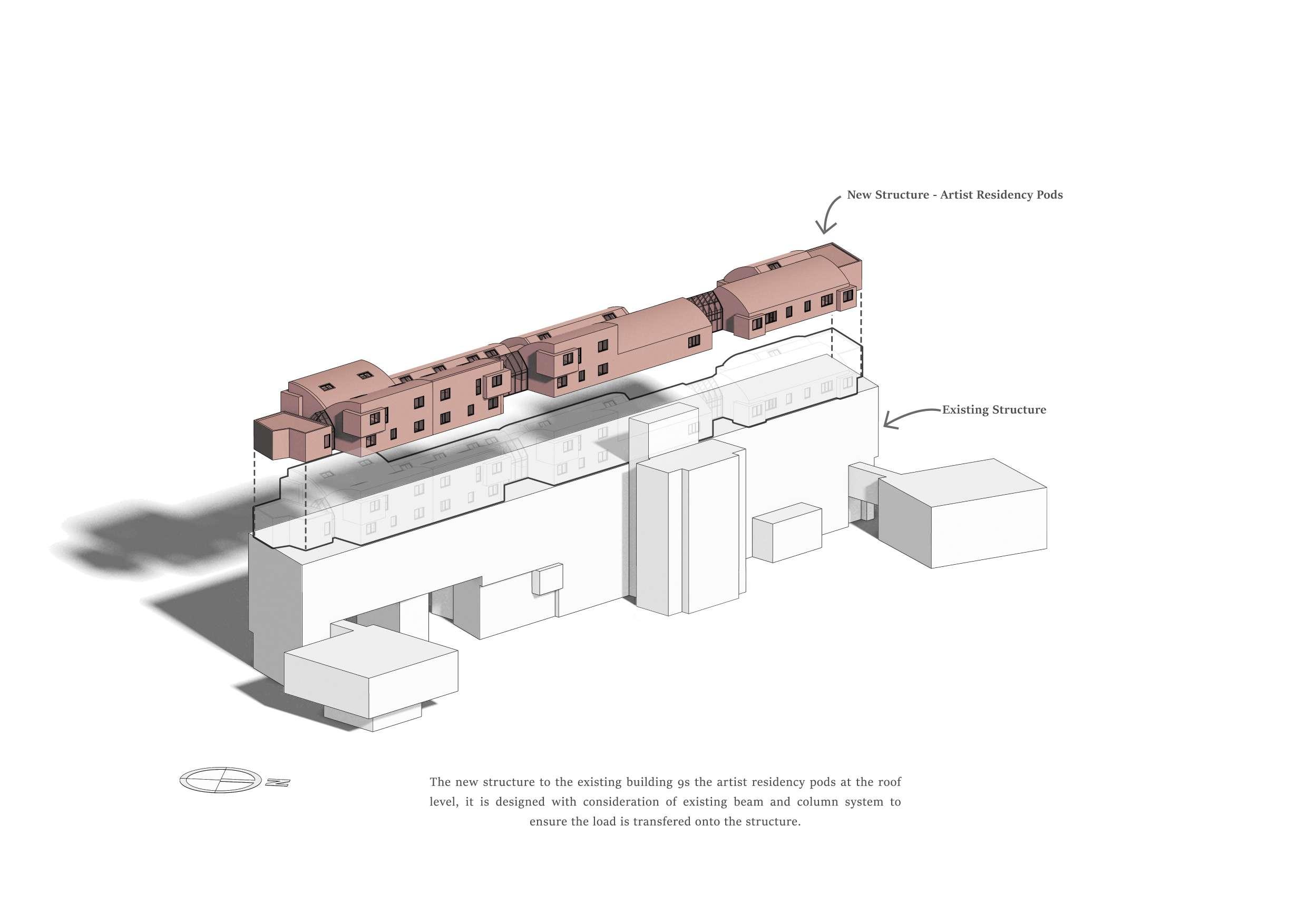

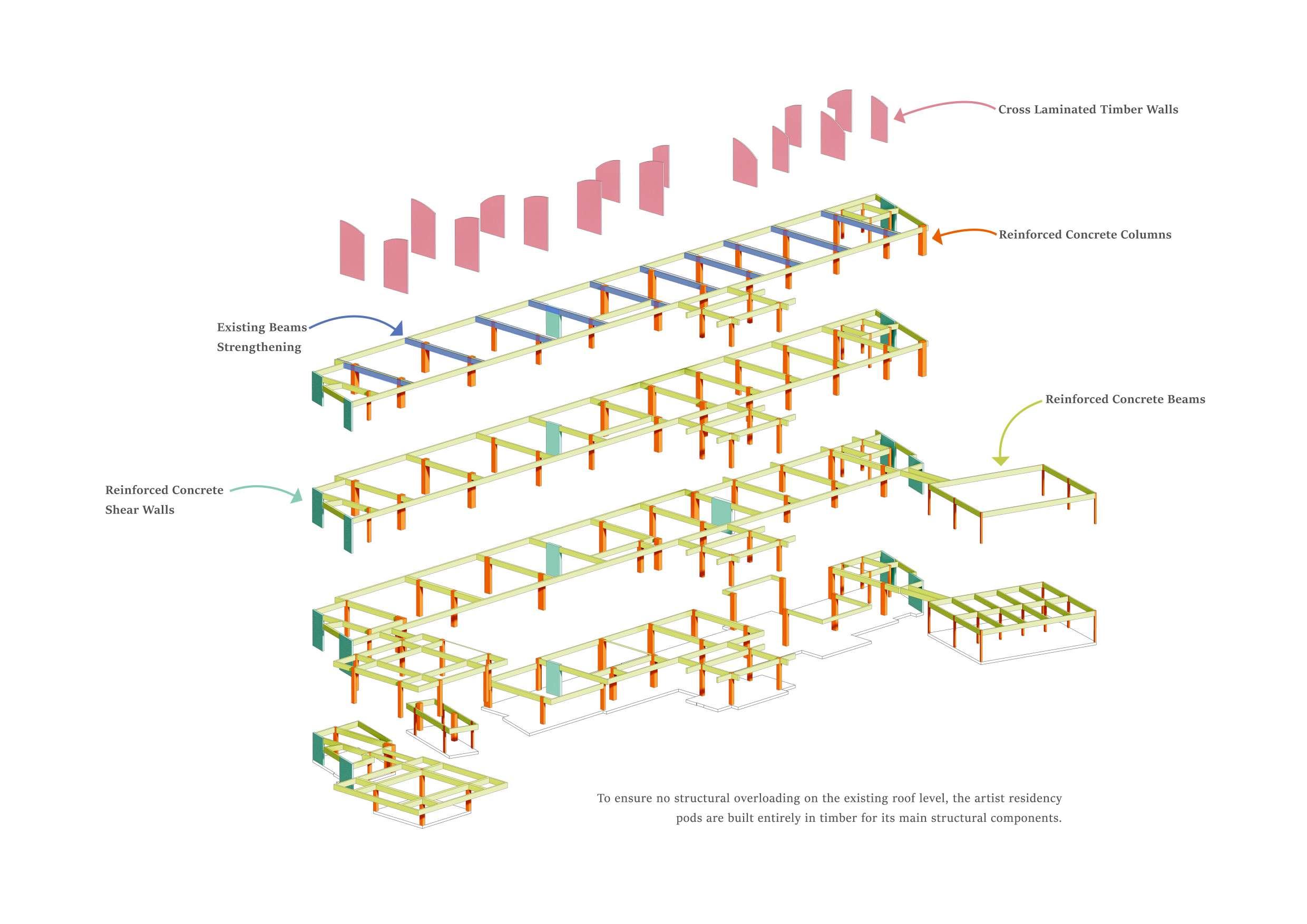

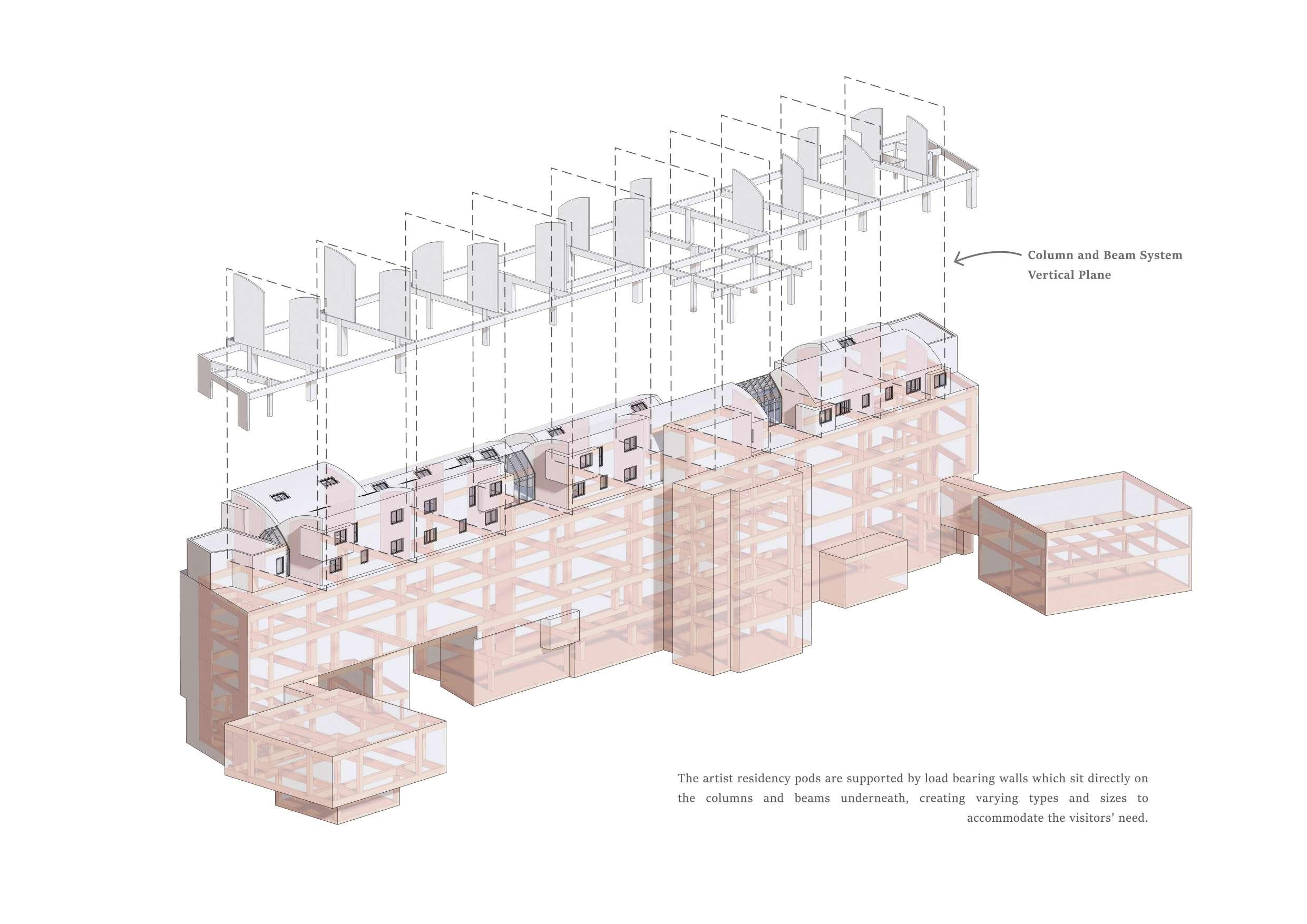

Artist Residency Visitor Area - Structure Strategies Chapter 3 - Artist Residency
Artist Residency Visitor Area - Structure Strategies Chapter 3 - Artist Residency
Artist Residency Visitor Area - Structure Strategies Chapter 3 - Artist Residency
Artist Residency Visitor Area - 3D illustration Chapter 3 - Artist Residency
Artist Residency Visitor Area - 3D illustration Chapter 3 - Artist Residency
Co-Working Area - Collage illustration Chapter 4 - Tackling Brutalism

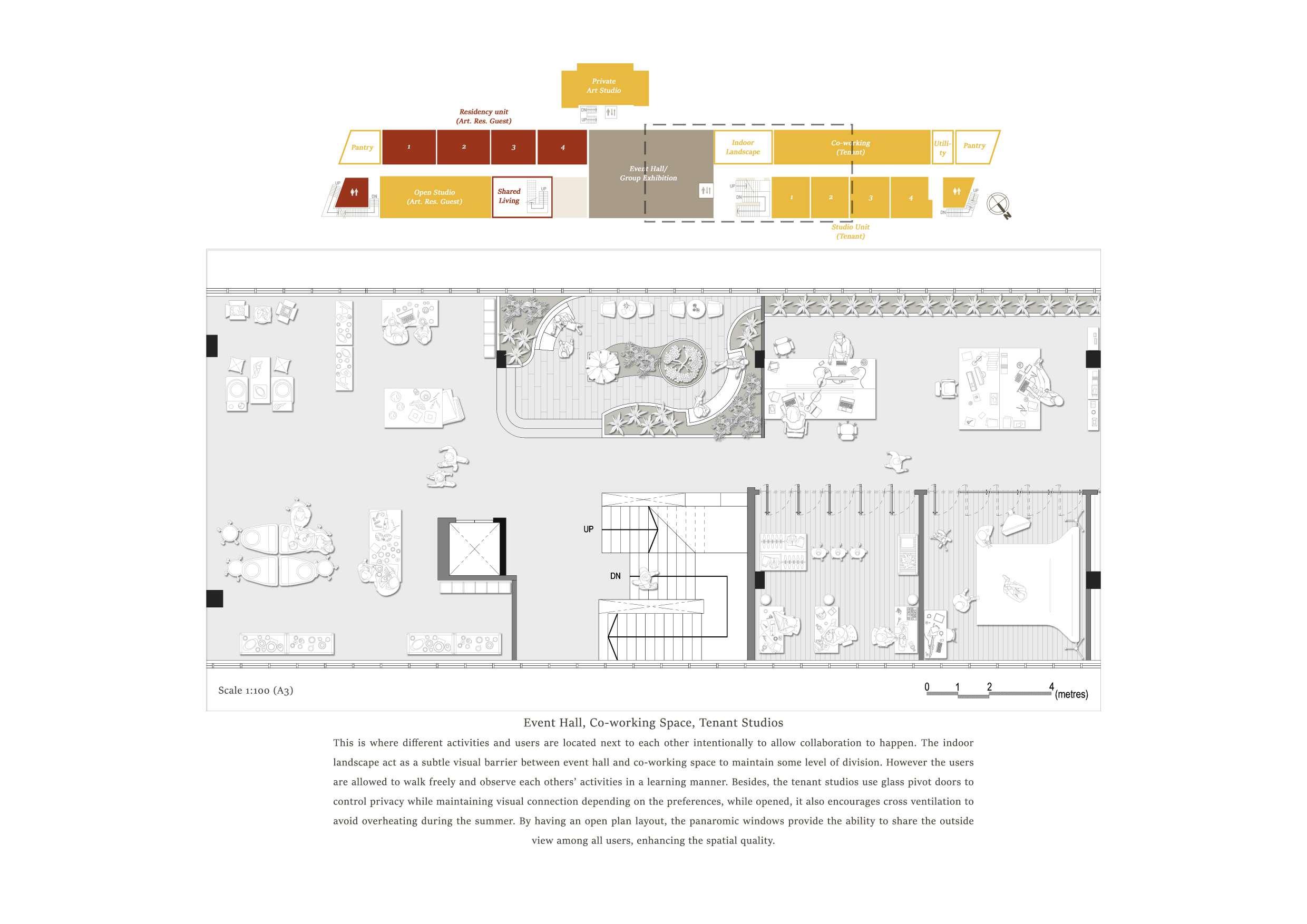

Co-Working Area - Detail Floor Plan Chapter 4 - Tackling Brutalism
Co-Working Area - 3D illustration Chapter 4 - Tackling Brutalism
Co-Working Area - 3D illustration Chapter 4 - Tackling Brutalism

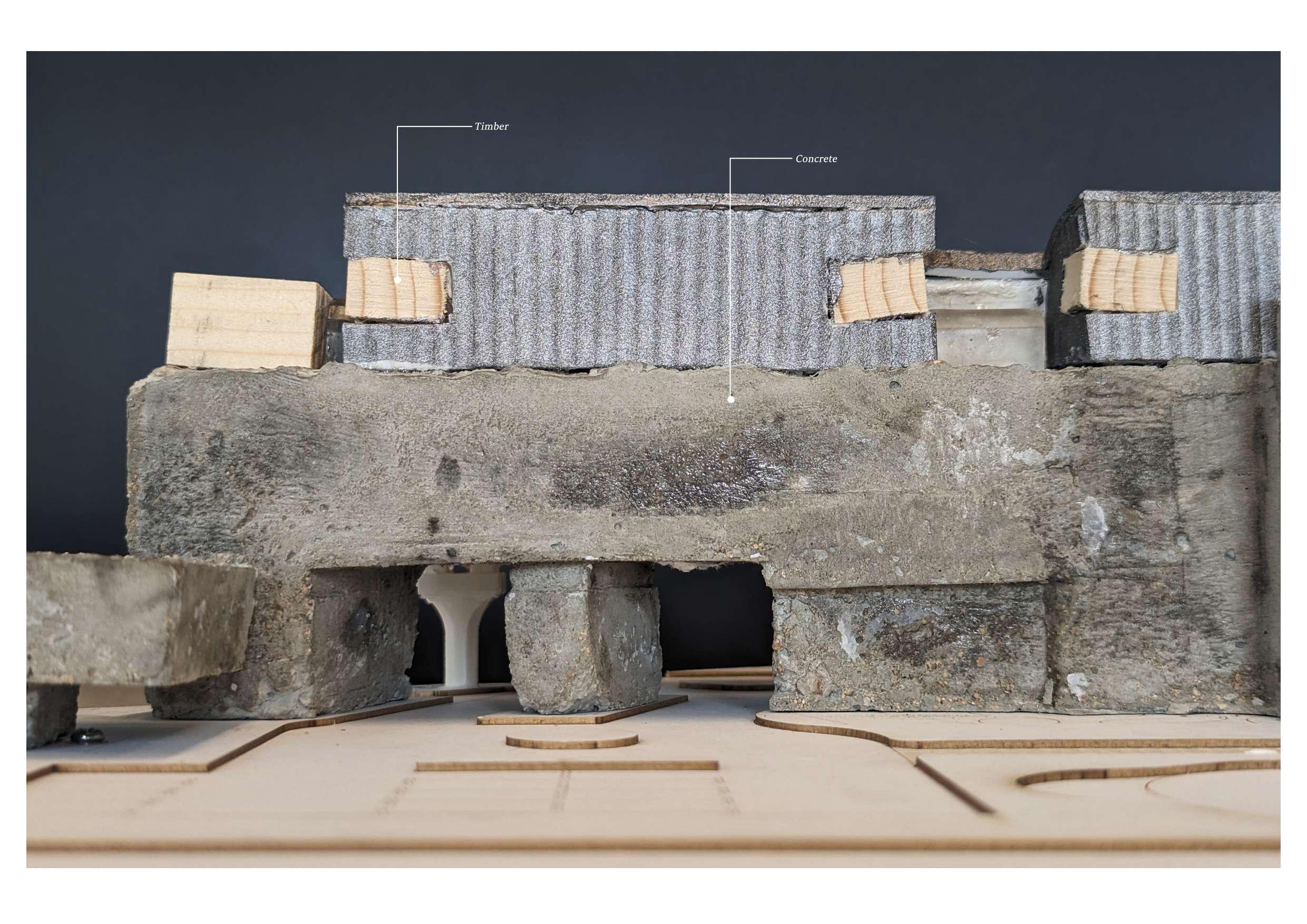

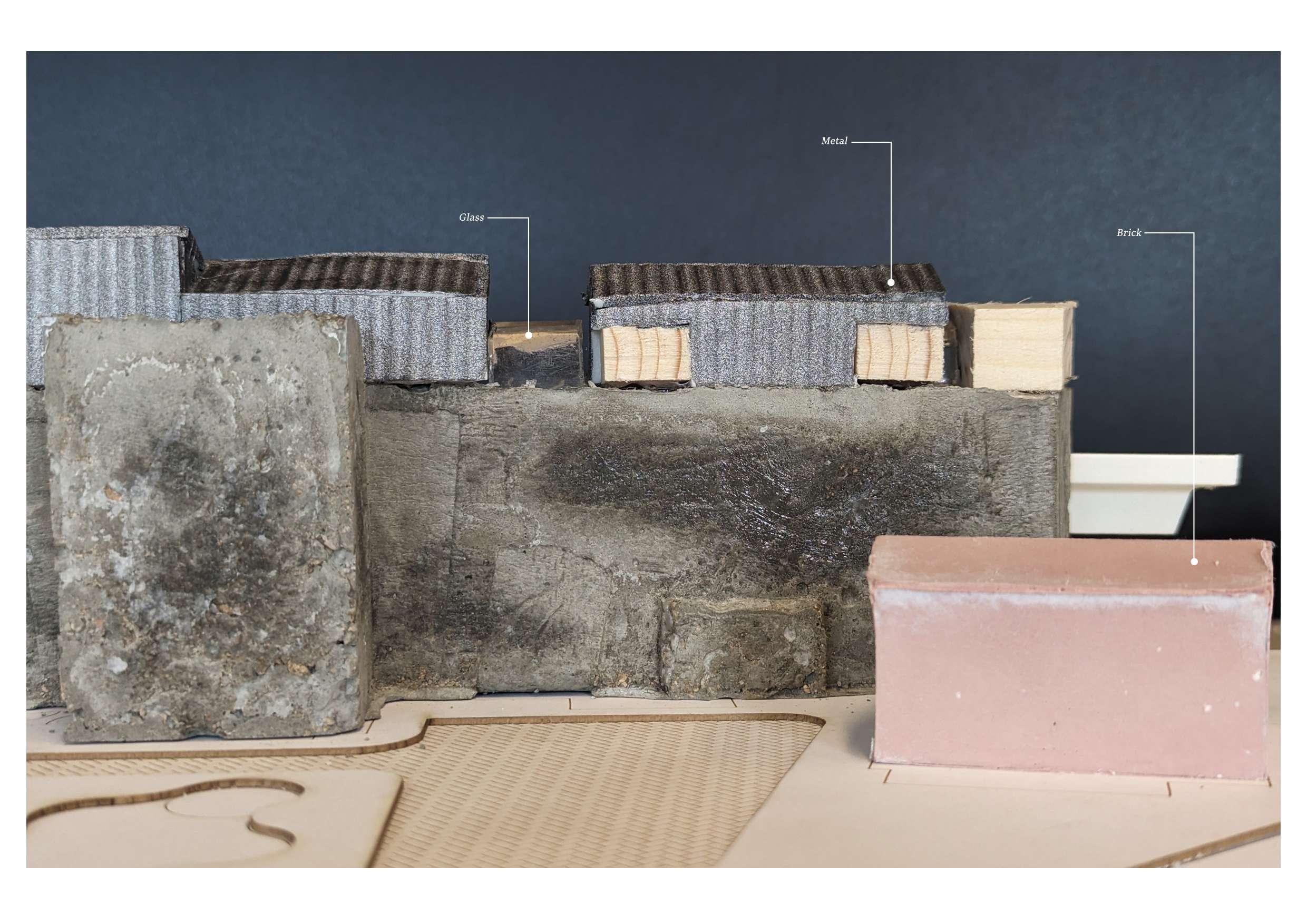

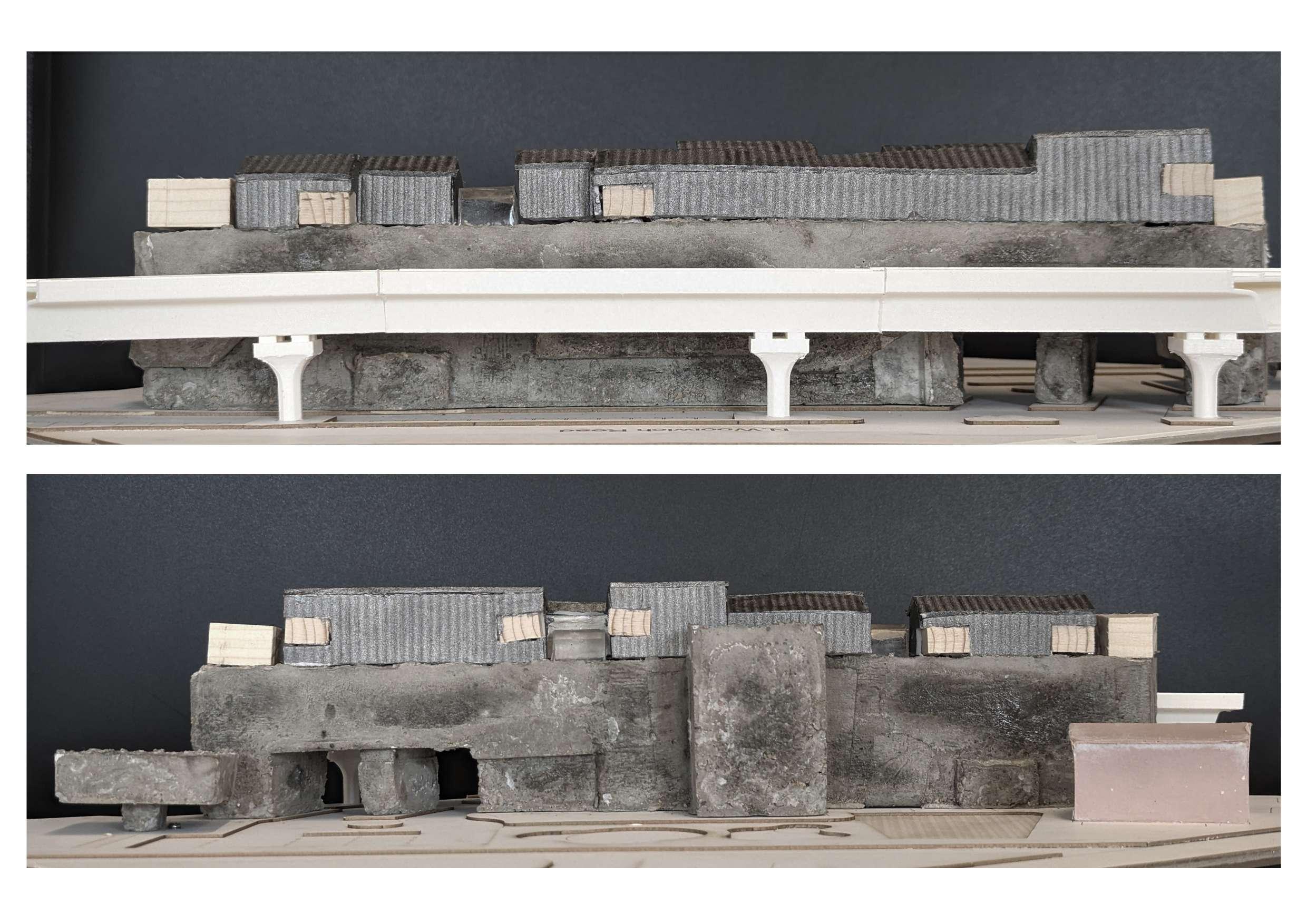

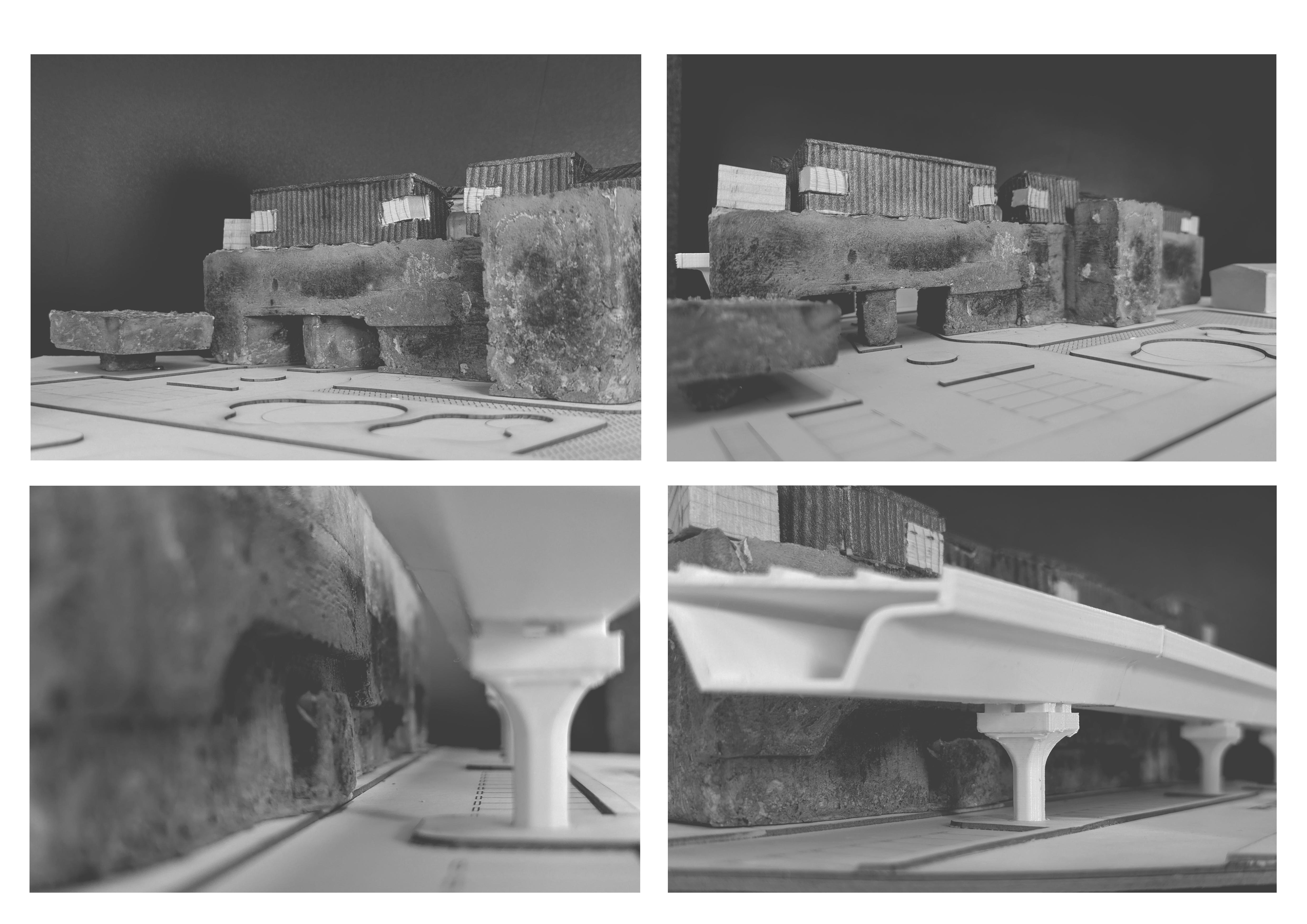

Physical Model & Materiality Chapter 4 - Tackling Brutalism
Physical Model & Materiality Chapter 4 - Tackling Brutalism
Physical Model & Materiality Chapter 4 - Tackling Brutalism
Physical Model & Materiality Chapter 4 - Tackling Brutalism
New vs Old Chapter 5 - Technical Information

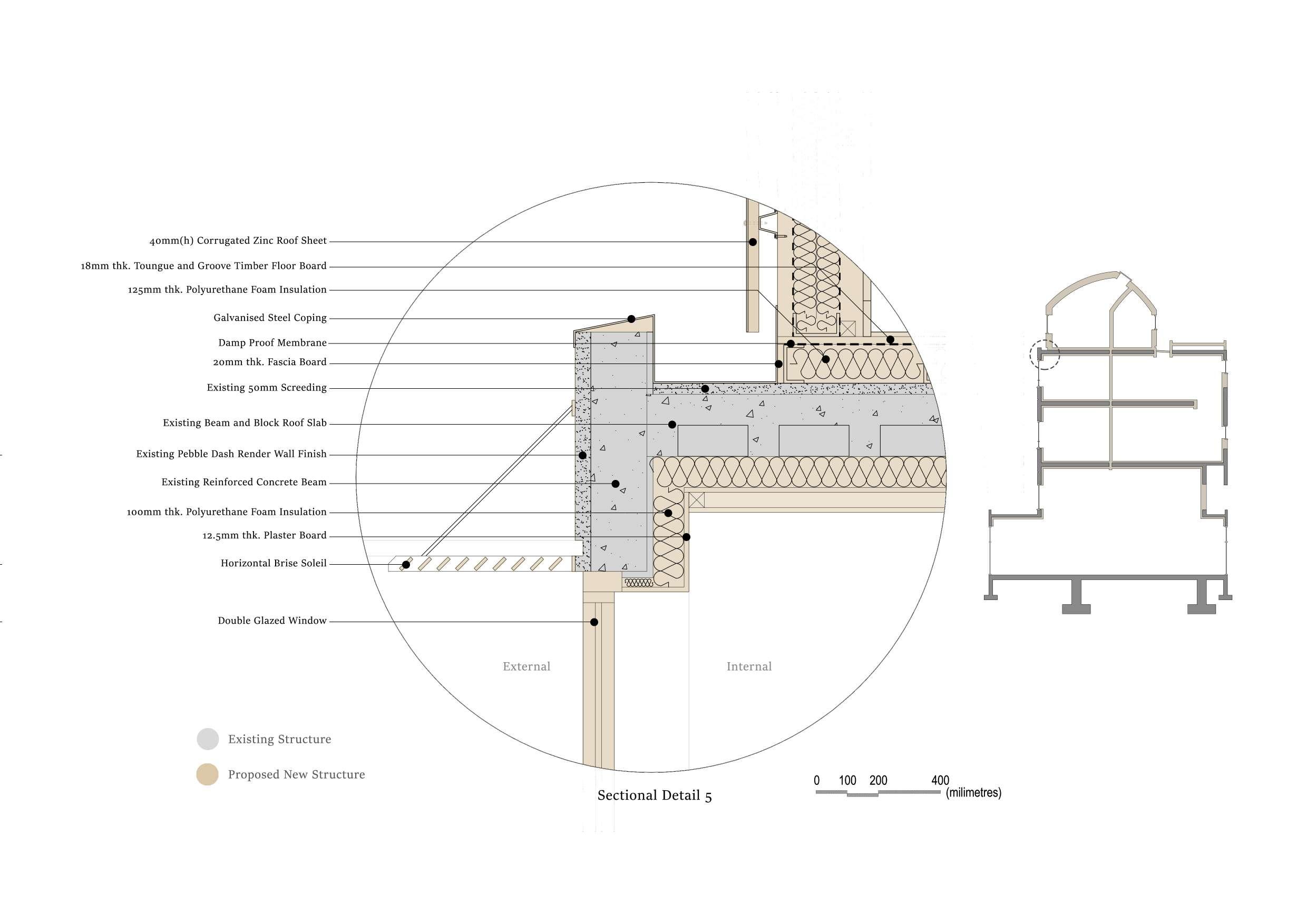

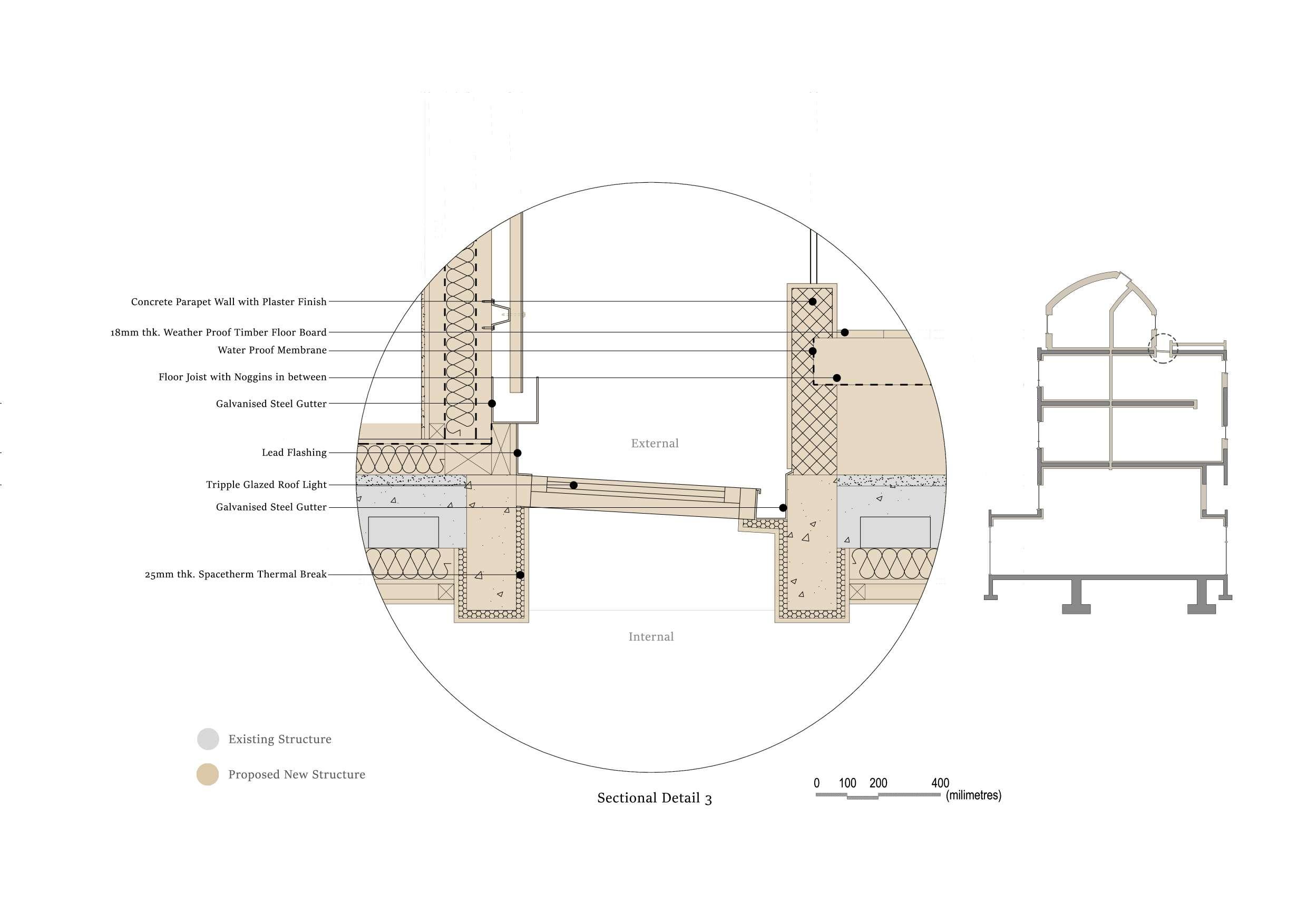

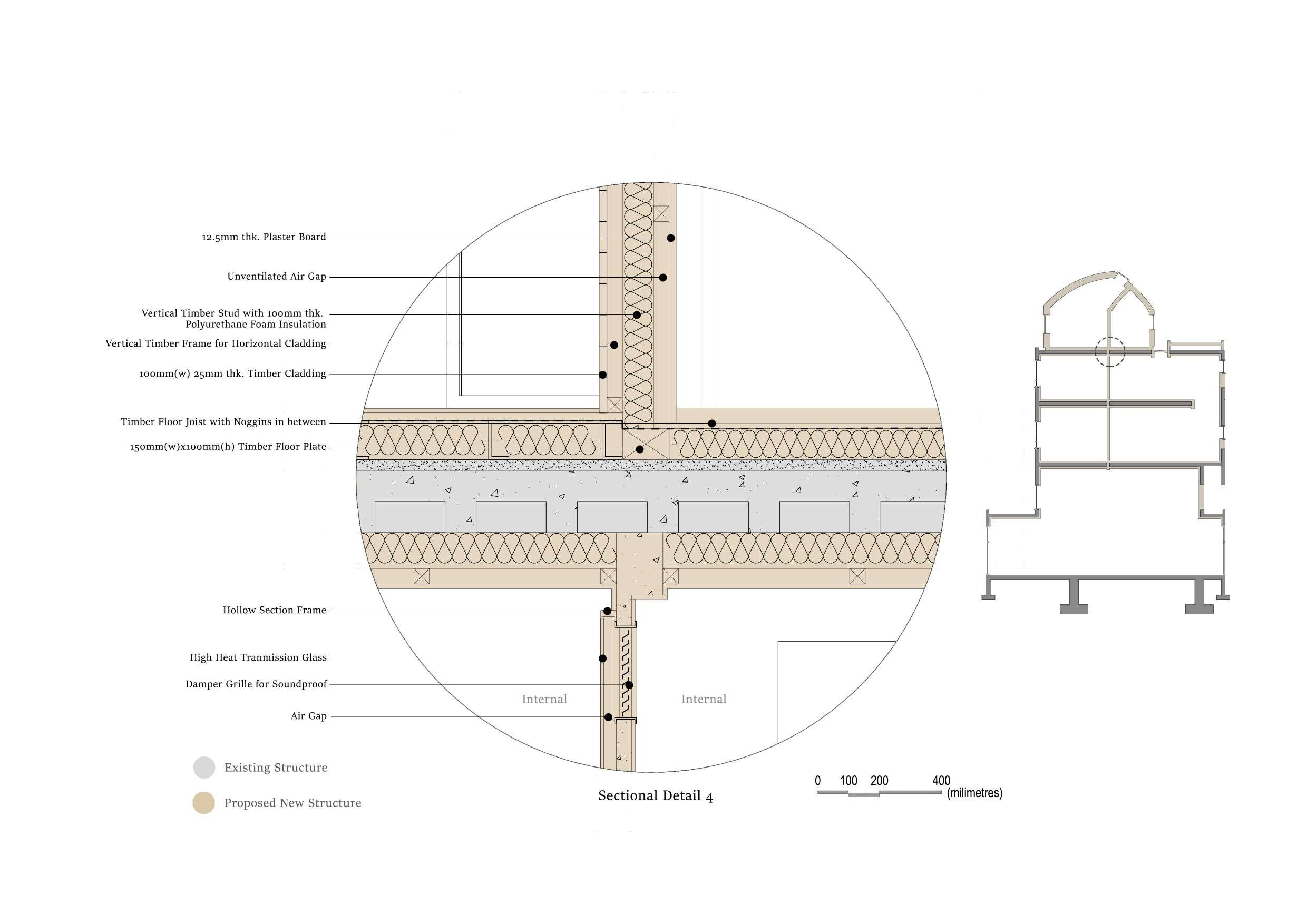

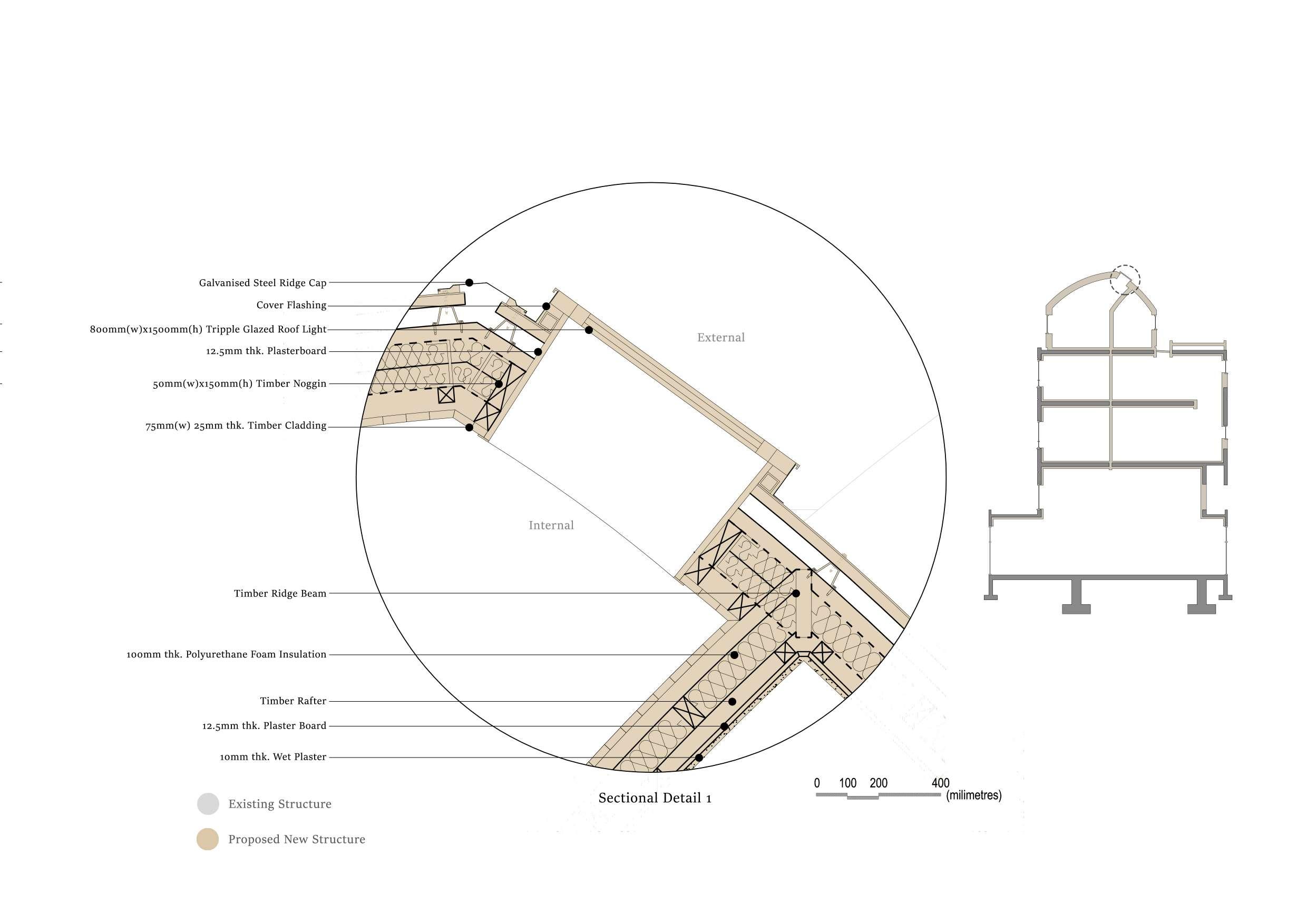

Technical Details Chapter 5 - Technical Information

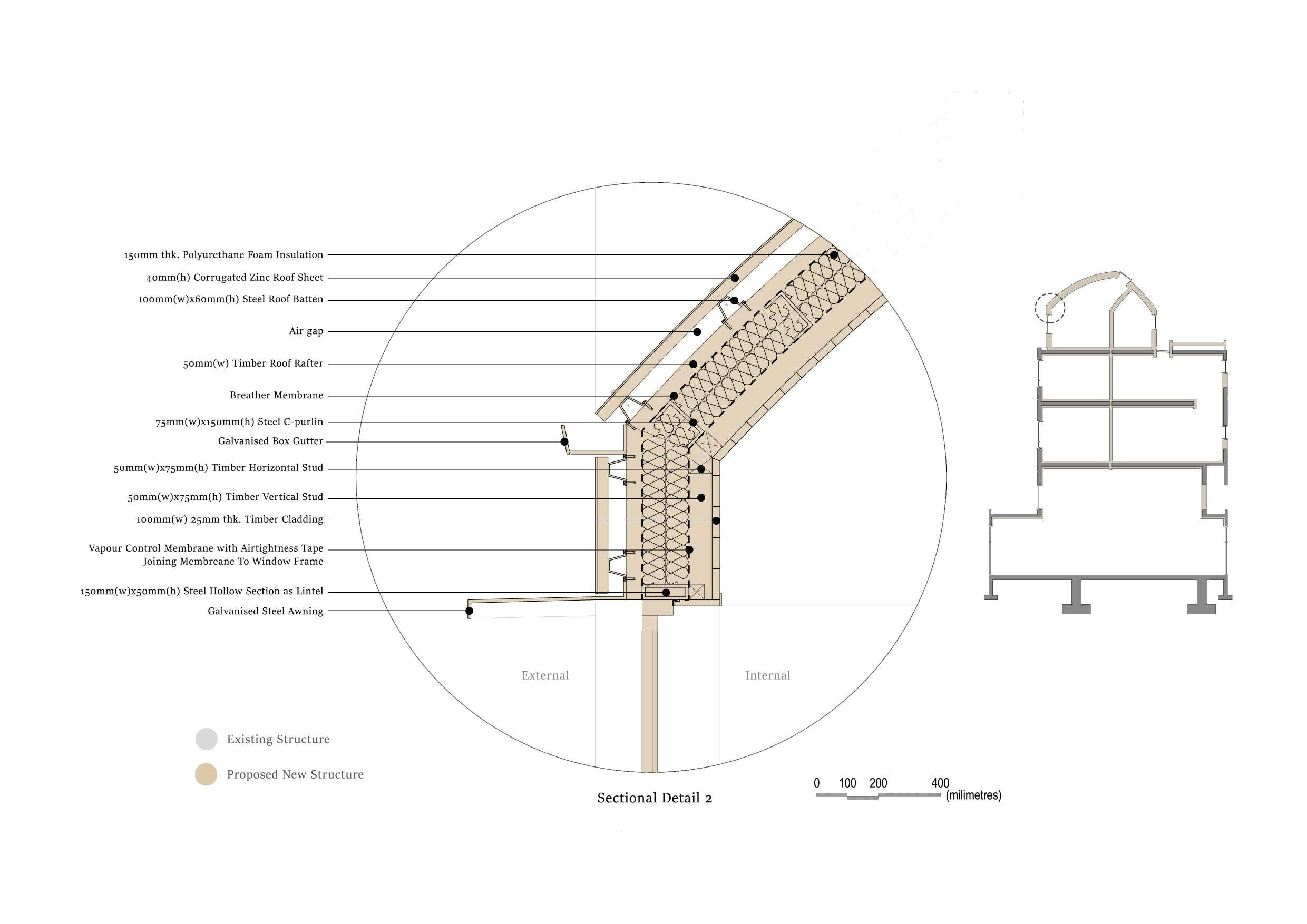

Technical Details Chapter 5 - Technical Information
Technical Details Chapter 5 - Technical Information
Technical Details Chapter 5 - Technical Information
Technical Details Chapter 5 - Technical Information

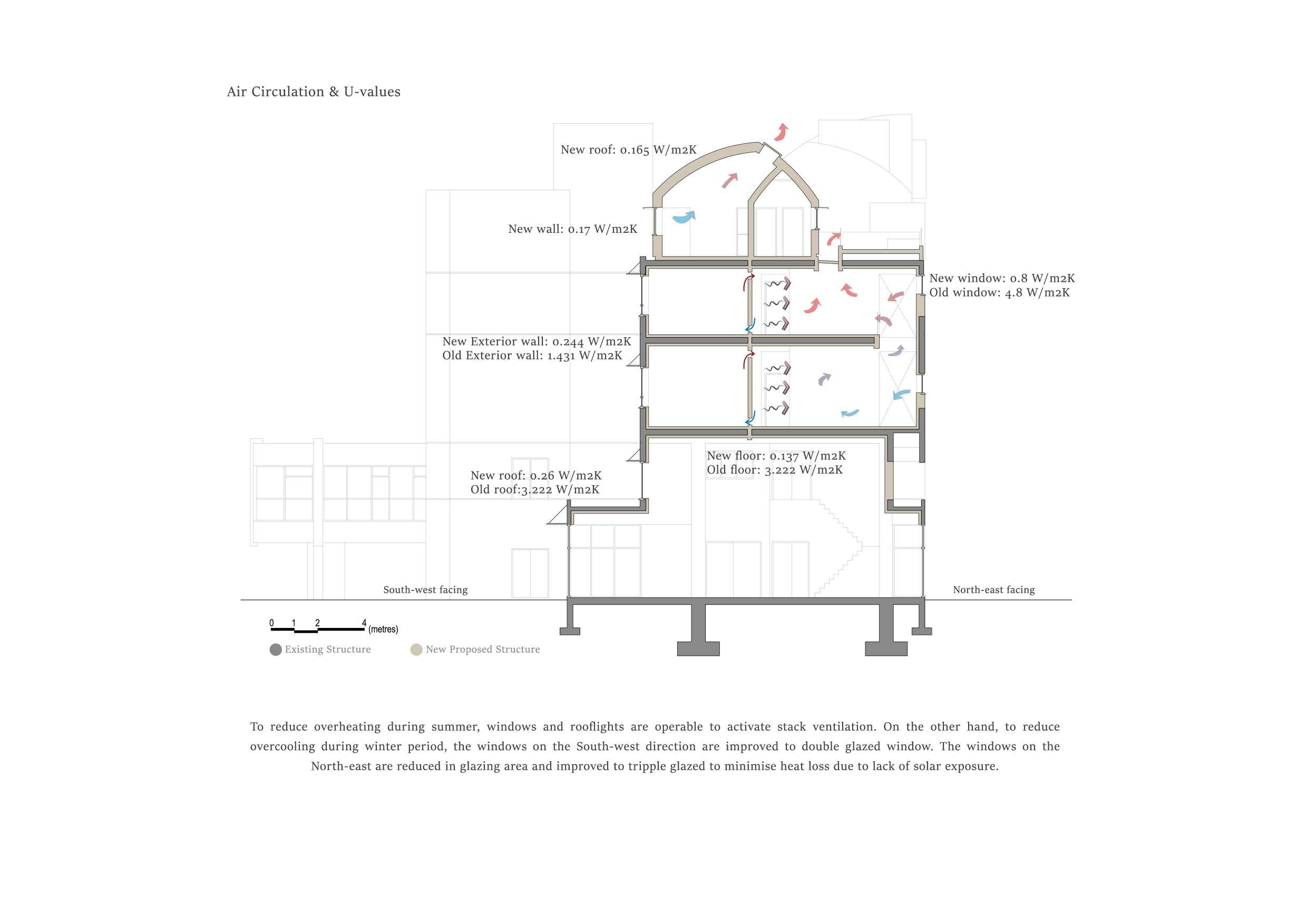

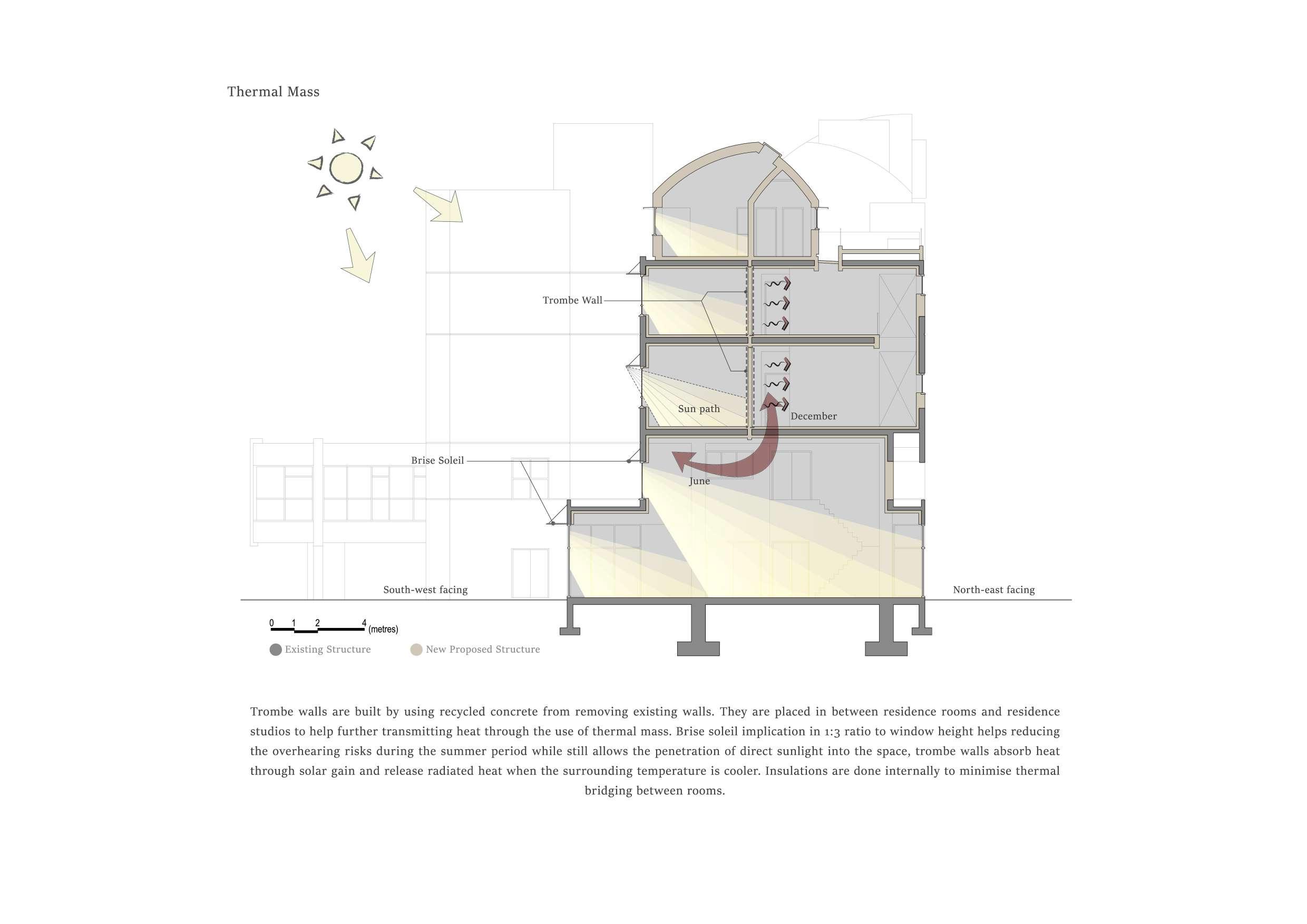

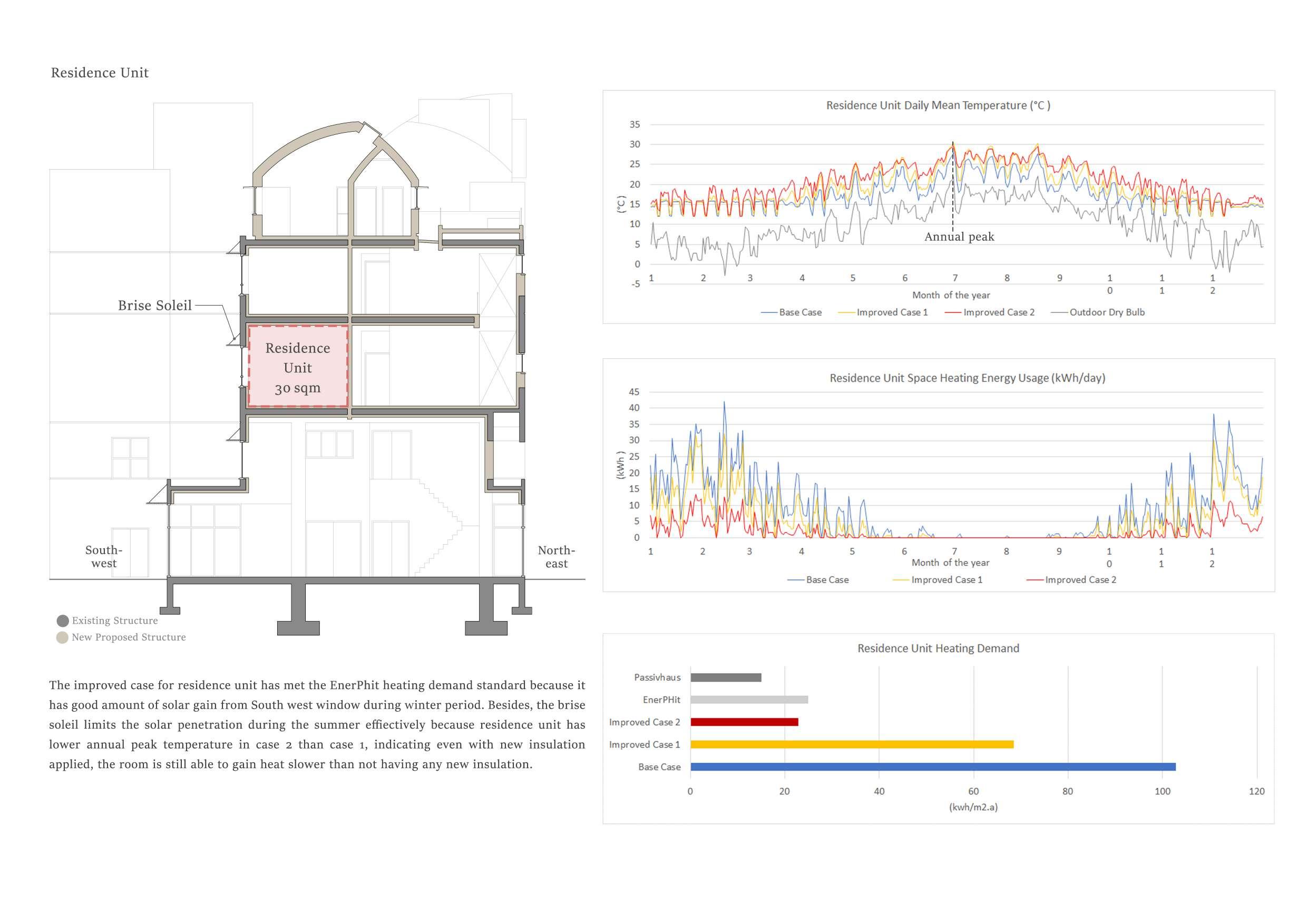

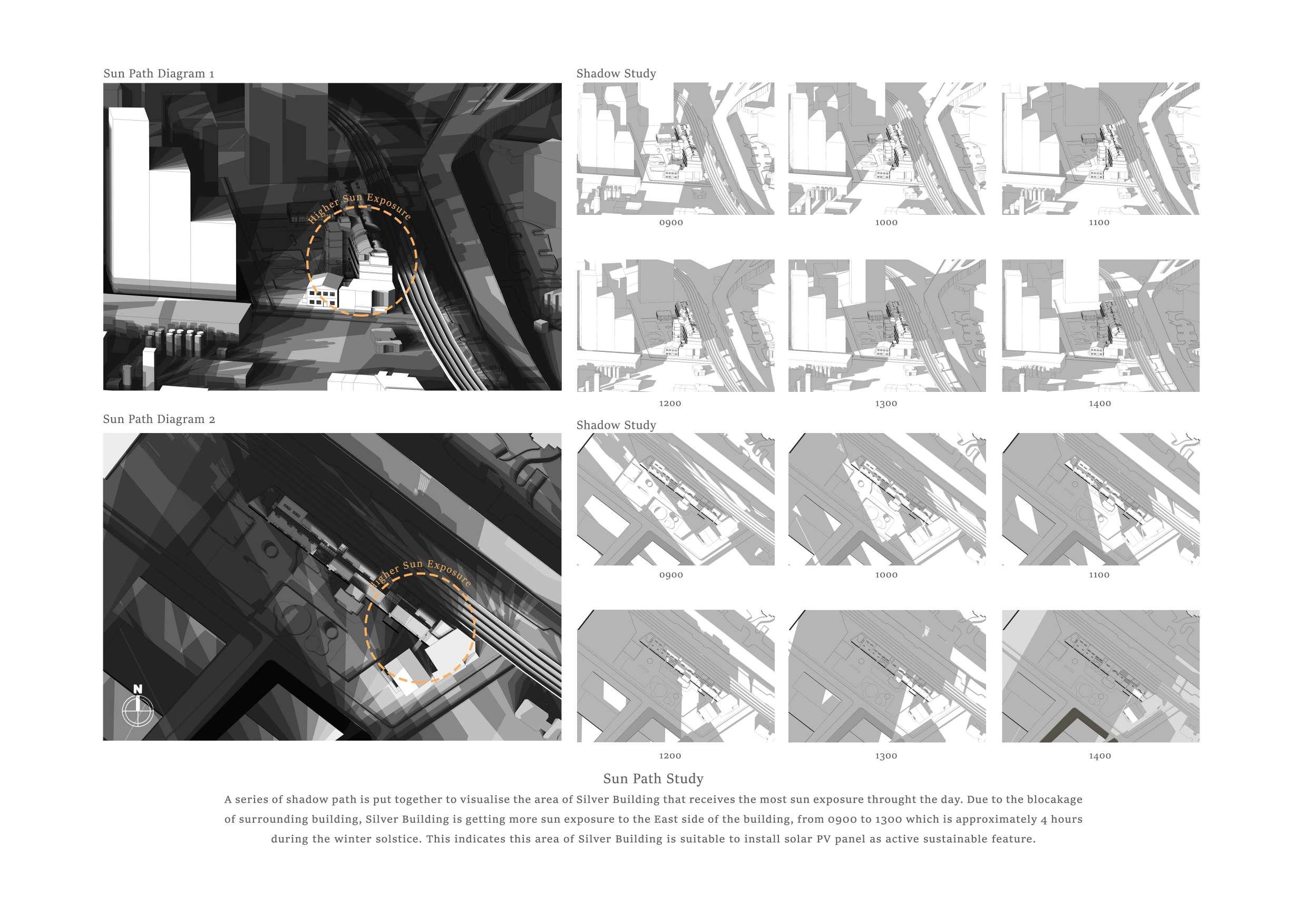

Passive Sustainable Design Chapter 5 - Technical Information
Passive Sustainable Design Chapter 5 - Technical Information

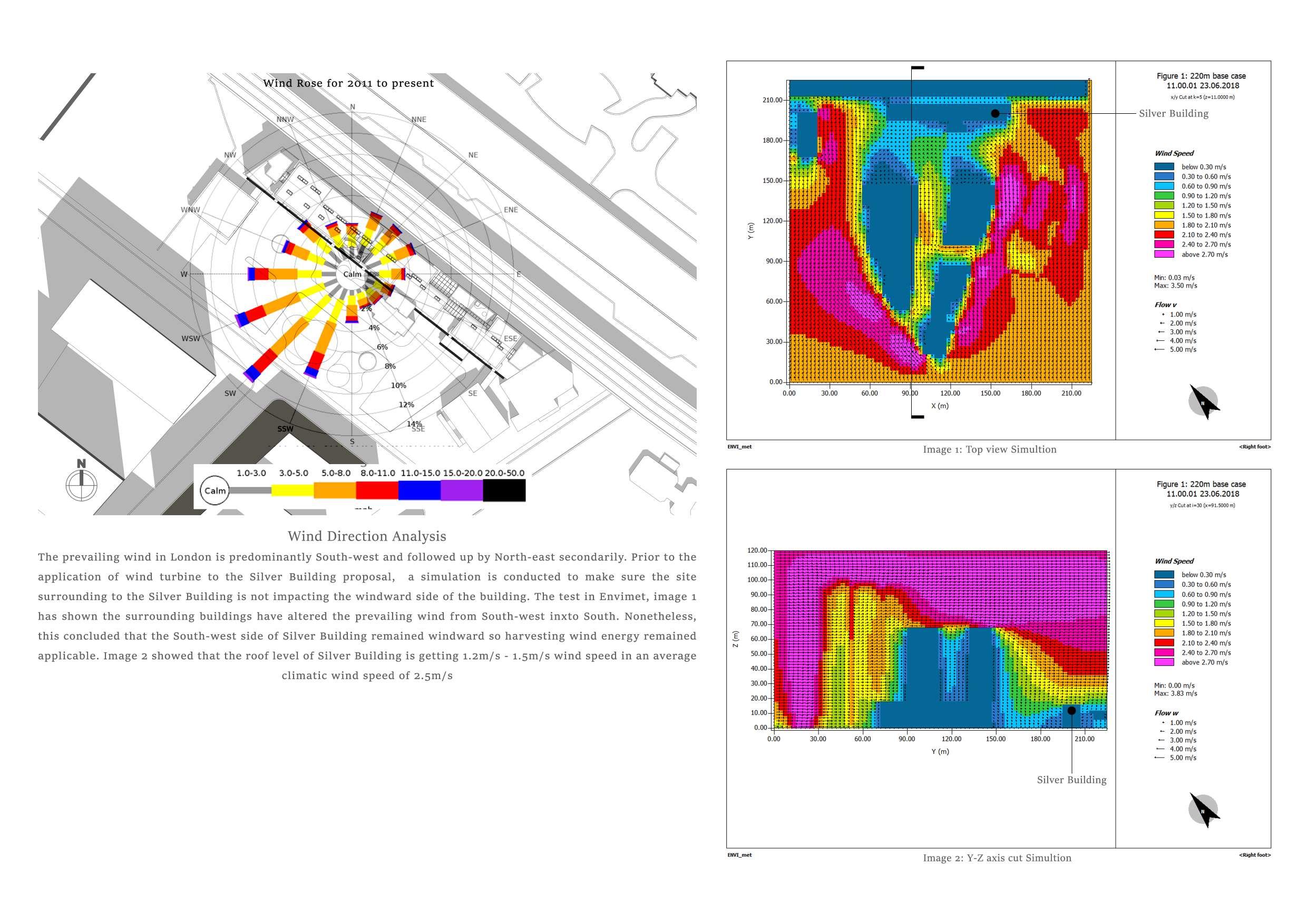

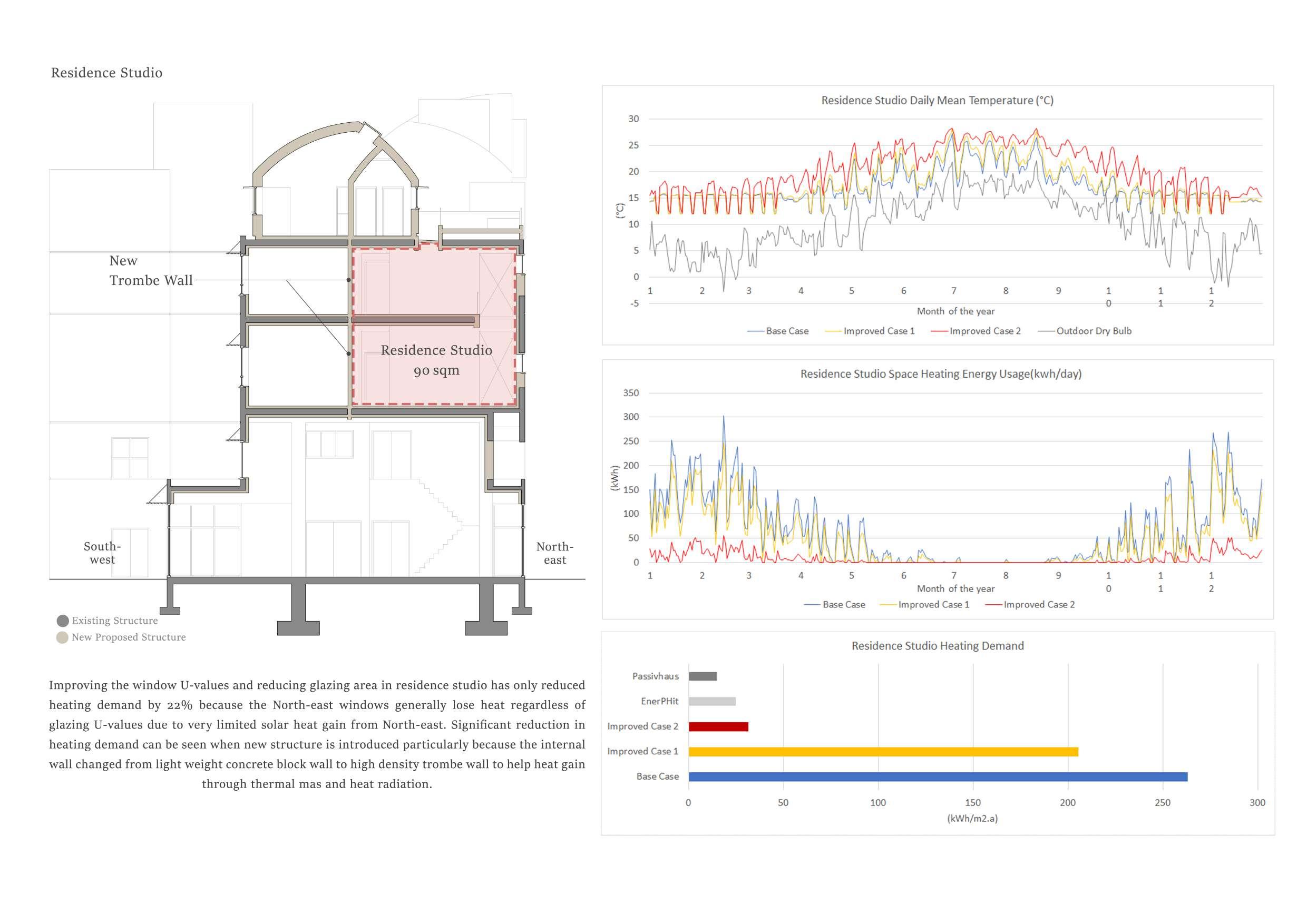

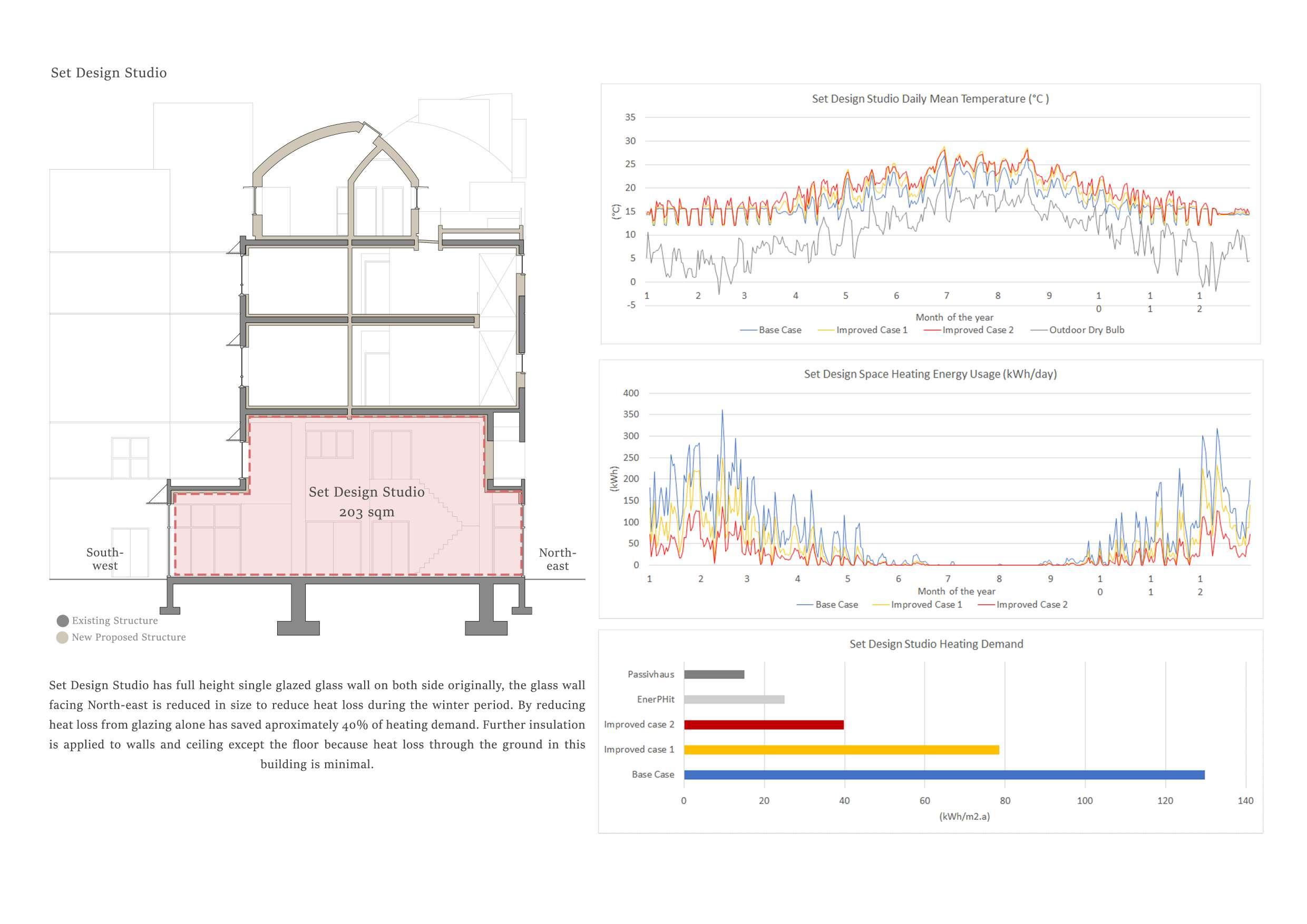

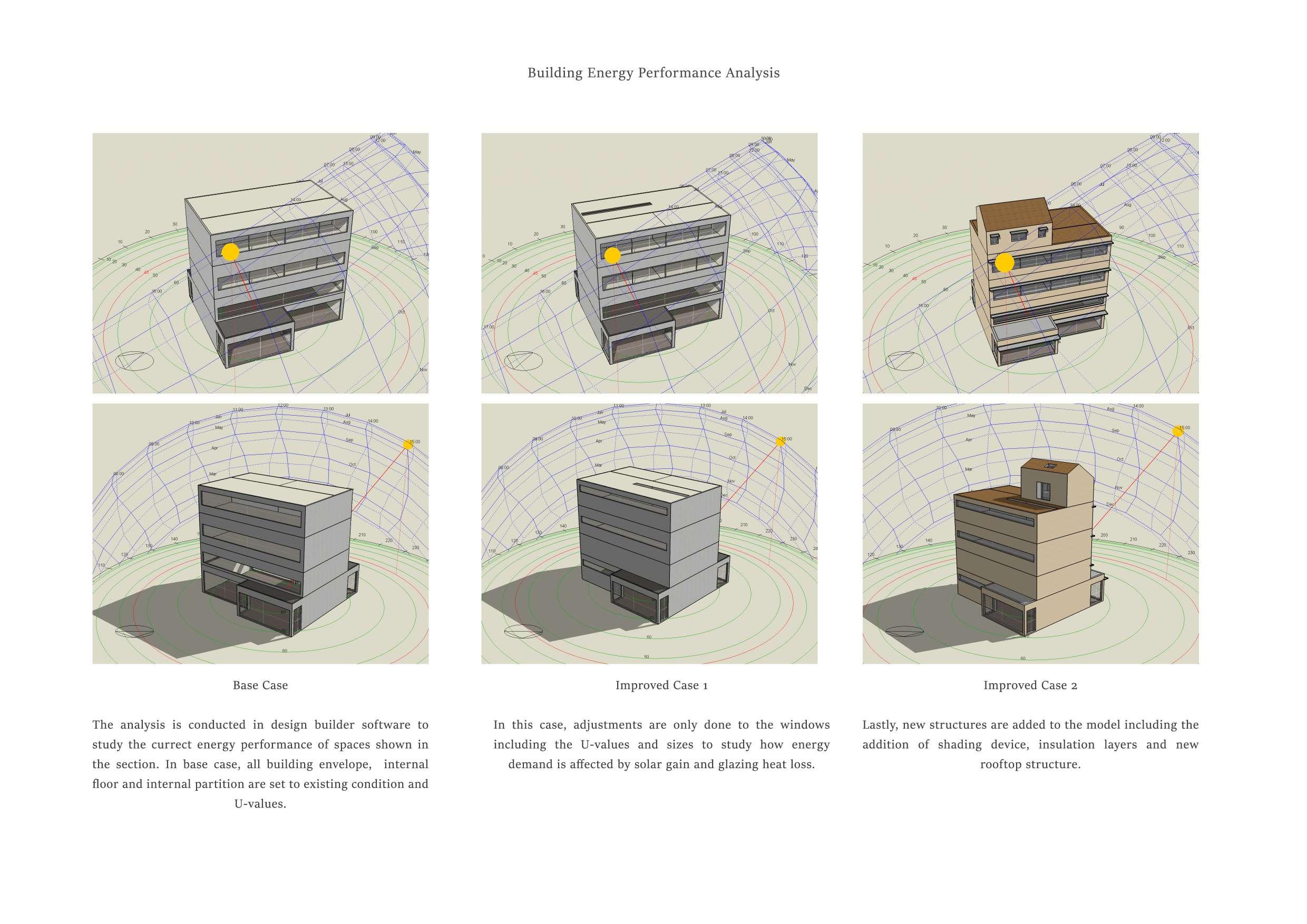

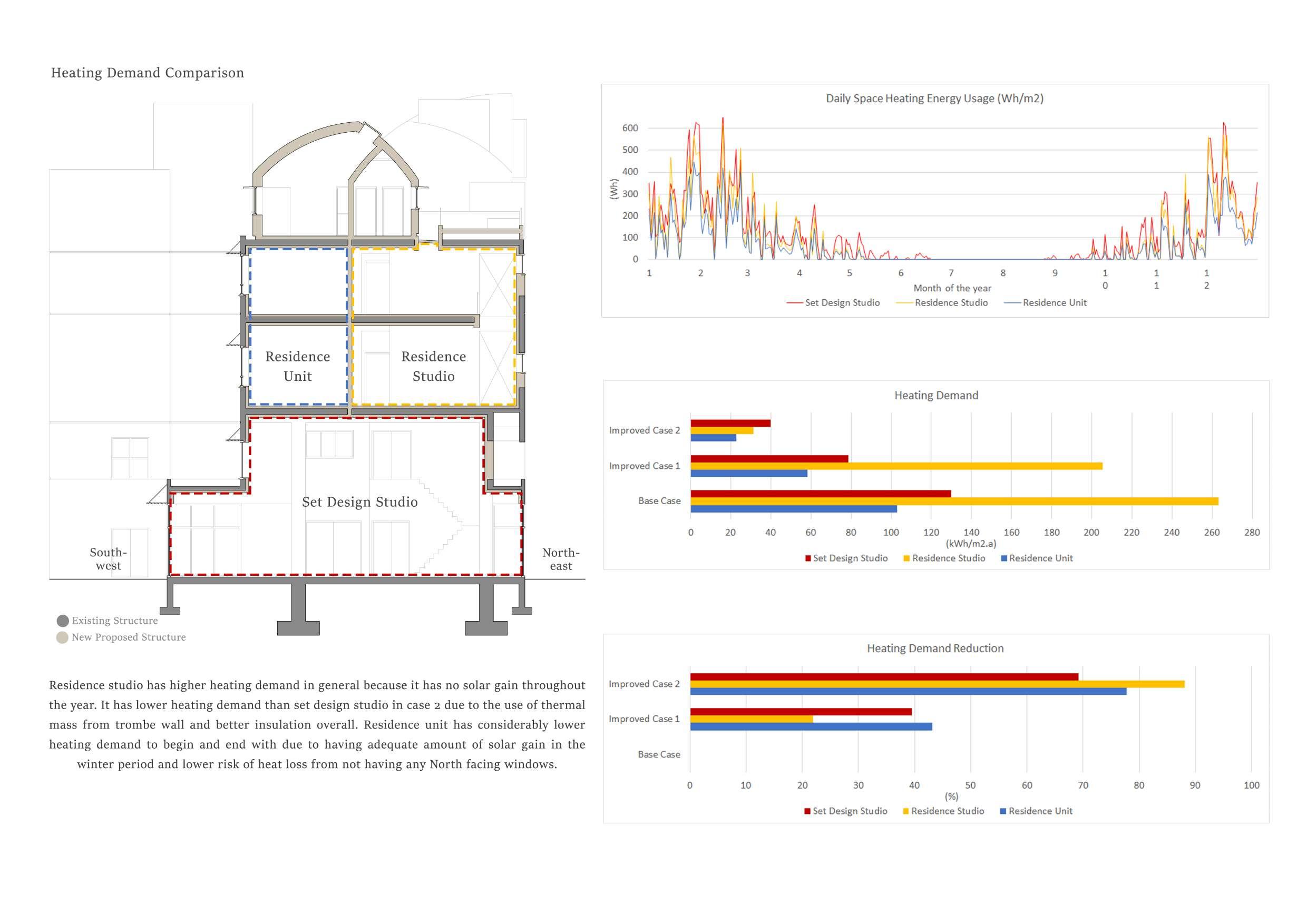

Building Performance Analysis Chapter 5 - Technical Information
Building Performance Analysis Chapter 5 - Technical Information
Building Performance Analysis Chapter 5 - Technical Information
Building Performance Analysis Chapter 5 - Technical Information
Building Performance Analysis Chapter 5 - Technical Information

http://nw3weather.co.uk/windrose_viewer.php?unit=UK

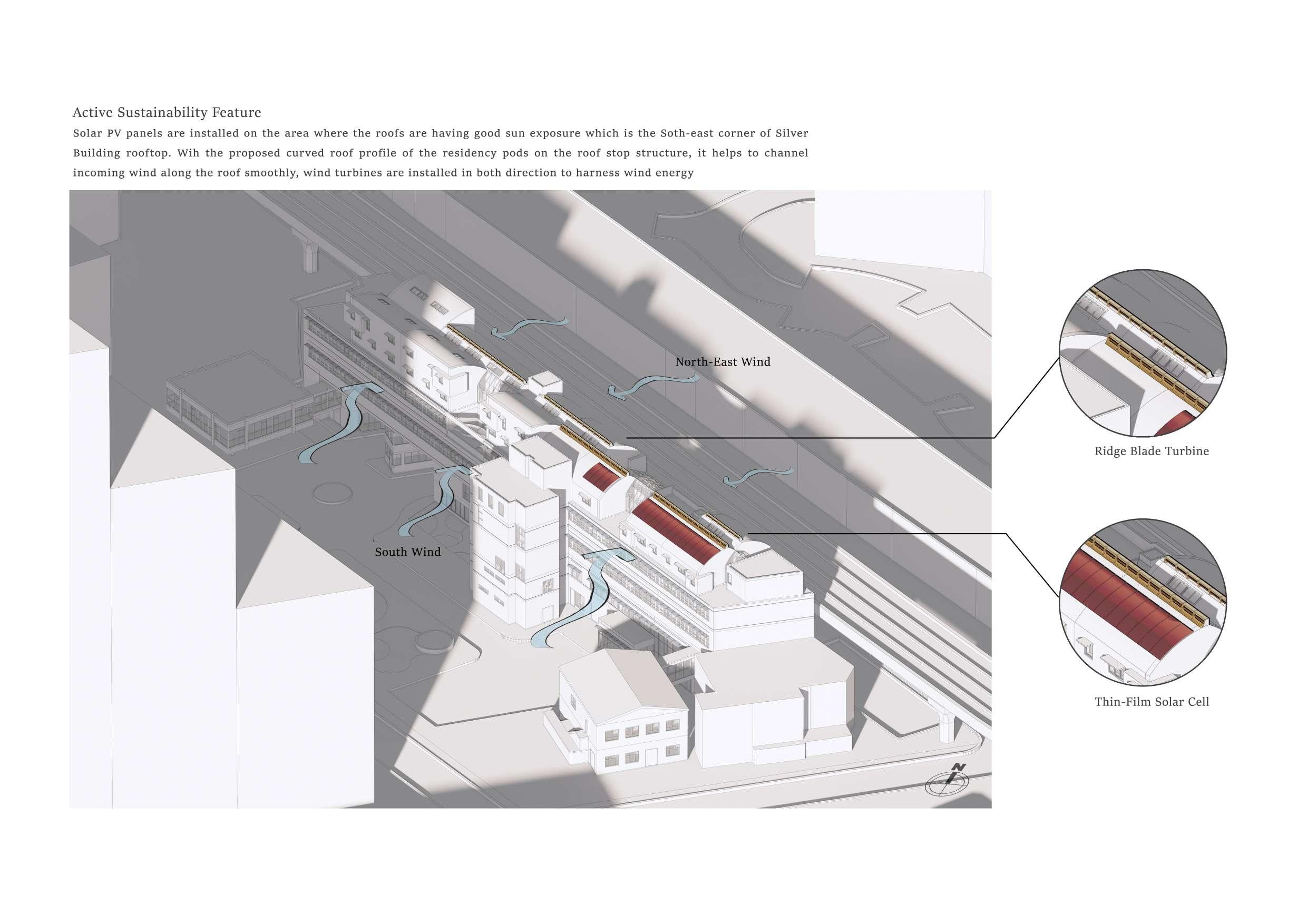

Active Sustainable Design Chapter 5 - Technical Information
(Accessed 20 April 2024)
Active Sustainable Design Chapter 5 - Technical Information
Active Sustainable Design Chapter 5 - Technical Information

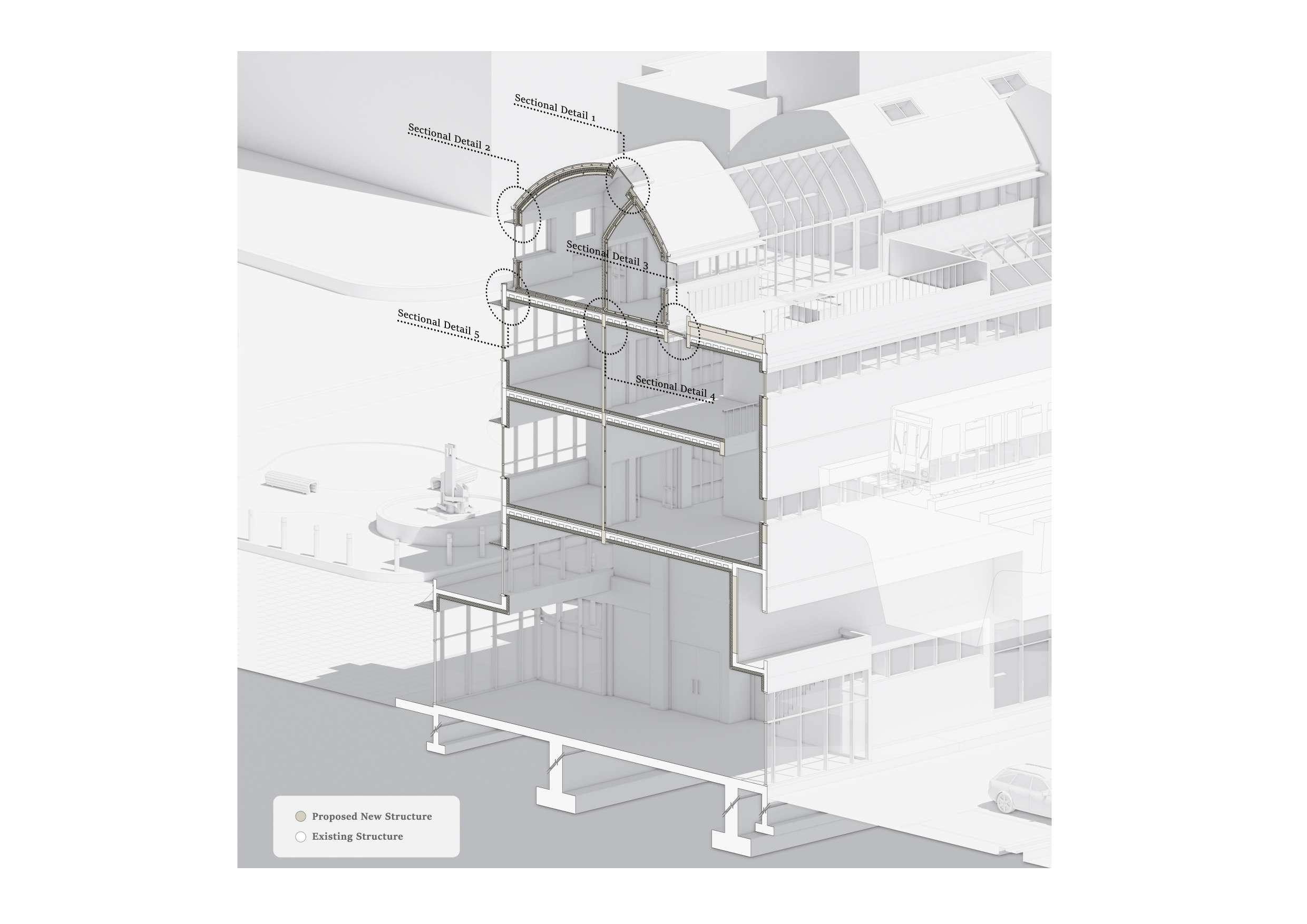

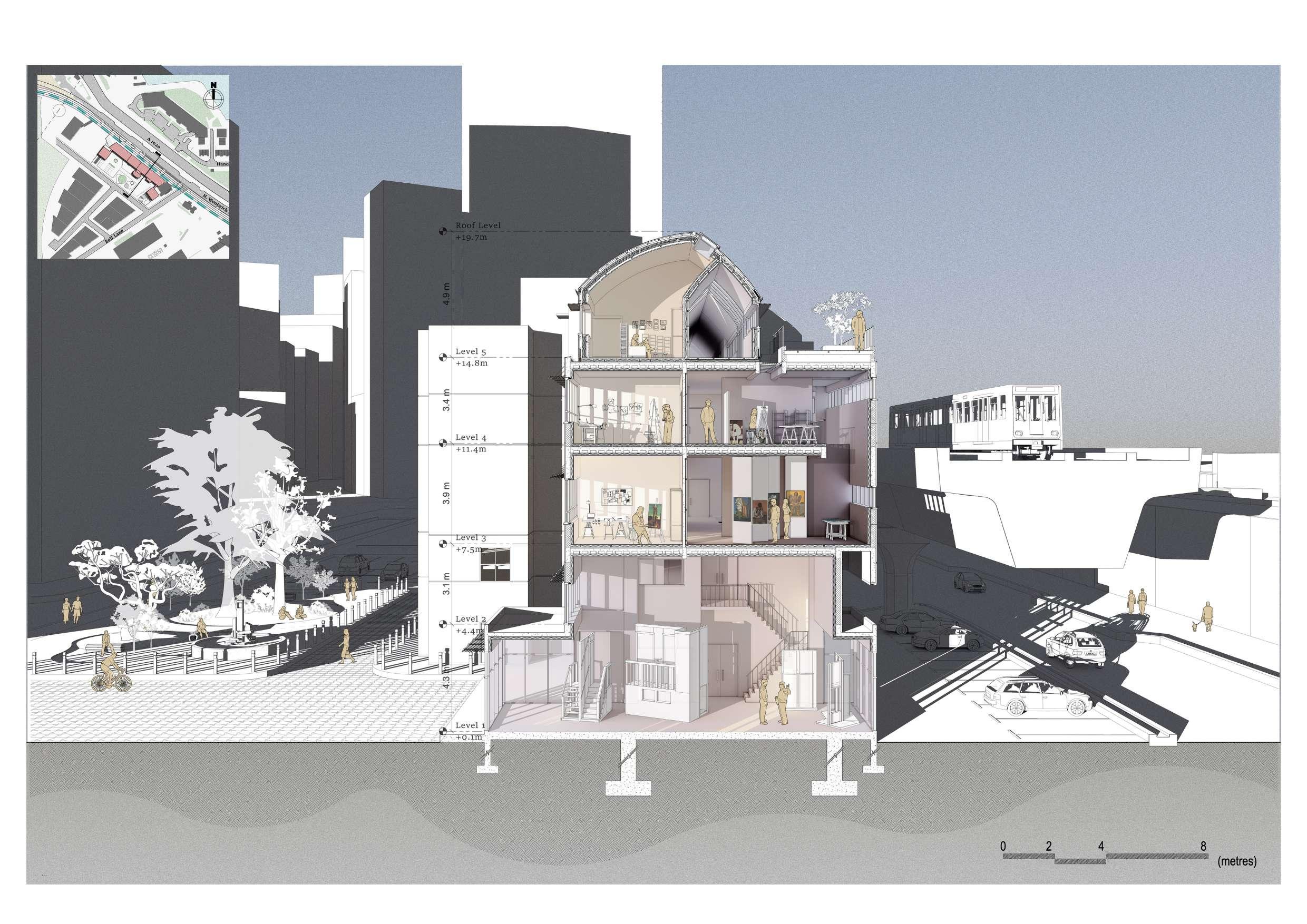

Sectional Perspective Chapter 6 - Project Outcome
Chapter 6 - Project Outcome 3D Perspective Visualisation
3D Perspective Visualisation Chapter 6 - Project Outcome
Chapter 6 - Project Outcome 3D Perspective Visualisation
3D Perspective Visualisation Chapter 6 - Project Outcome
