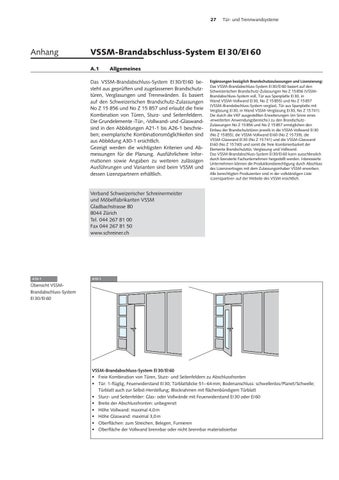

Anhang
Tür- und Trennwandsysteme
VSSM-Brandabschluss-System EI 30/EI 60 A.1
Allgemeines
Das VSSM-Brandabschluss-System EI 30/EI 60 besteht aus geprüften und zugelassenen Brandschutztüren, Verglasungen und Trennwänden. Es basiert auf den Schweizerischen Brandschutz-Zulassungen No Z 15 856 und No Z 15 857 und erlaubt die freie Kombination von Türen, Sturz- und Seitenfeldern. Die Grundelemente ‹Tür›, ‹Vollwand› und ‹Glaswand› sind in den Abbildungen A21-1 bis A26-1 beschrieben; exemplarische Kombinationsmöglichkeiten sind aus Abbildung A30-1 ersichtlich. Gezeigt werden die wichtigsten Kriterien und Abmessungen für die Planung. Ausführlichere Informationen sowie Angaben zu weiteren zulässigen Ausführungen und Varianten sind beim VSSM und dessen Lizenzpartnern erhältlich.
Ergänzungen bezüglich Brandschutzzulassungen und Lizenzierung: Das VSSM-Brandabschluss-System EI 30/EI 60 basiert auf den Schweizerischen Brandschutz-Zulassungen No Z 15 856 (VSSMBrandabschluss-System voll, Tür aus Spanplatte EI 30, in Wand VSSM-Vollwand EI 30, No Z 15 855) und No Z 15 857 (VSSM-Brandabschluss-System verglast, Tür aus Spanplatte mit Verglasung EI 30, in Wand VSSM-Verglasung EI 30, No Z 15 741). Die durch die VKF ausgestellten Erweiterungen (im Sinne eines ‹erweiterten Anwendungsbereichs›) zu den BrandschutzZulassungen No Z 15 856 und No Z 15 857 ermöglichen den Einbau der Brandschutztüren jeweils in die VSSM-Vollwand EI 30 (No Z 15 855), die VSSM-Vollwand EI 60 (No Z 15 739), die VSSM-Glaswand EI 30 (No Z 15 741) und die VSSM-Glaswand EI 60 (No Z 15 740) und somit die freie Kombinierbarkeit der Elemente Brandschutztür, Verglasung und Vollwand. Das VSSM-Brandabschluss-System EI 30/EI 60 kann ausschliesslich durch lizenzierte Fachunternehmen hergestellt werden. Interessierte Unternehmen können die Produktionsberechtigung durch Abschluss des Lizenzvertrages mit dem Zulassungsinhaber VSSM erwerben. Alle berechtigten Produzenten sind in der vollständigen Liste ‹Lizenzpartner› auf der Website des VSSM ersichtlich.
Verband Schweizerischer Schreinermeister und Möbelfabrikanten VSSM Gladbachstrasse 80 8044 Zürich Tel. 044 267 81 00 Fax 044 267 81 50 www.schreiner.ch
A10-1
A10-1
Übersicht VSSMBrandabschluss-System EI 30/EI 60
VSSM-Brandabschluss-System EI 30/EI 60 • Freie Kombination von Türen, Sturz- und Seitenfeldern zu Abschlussfronten • Tür: 1-flüglig, Feuerwiderstand EI 30; Türblattdicke 51– 64 mm; Bodenanschluss: schwellenlos/Planet/Schwelle; Türblatt auch zur Selbst-Herstellung; Blockrahmen mit flächenbündigem Türblatt • Sturz- und Seitenfelder: Glas- oder Vollwände mit Feuerwiderstand EI 30 oder EI 60 • Breite der Abschlussfronten: unbegrenzt • Höhe Vollwand: maximal 4,0 m • Höhe Glaswand: maximal 3,0 m • Oberflächen: zum Streichen, Belegen, Furnieren • Oberfläche der Vollwand brennbar oder nicht brennbar materialisierbar
