Let’s go camping! Redesigning the AUTH University Camp, Poseidi, Halkidiki, Greece

Ένα παιχνίδι διαμονής.

Ανασχεδιασμός της Πανεπιστημιακής

Κατασκήνωσης ΑΠΘ, Ποσείδι, Χαλκιδικής

Let’s go camping!

Redesigning the AUTH University Camp, Poseidi, Halkidiki

LEDA DEMETRIADOU + EVGENIA MALAMOGLOU SUPERVISOR PROFESSOR | SPYRIDON PAPADIMITRIOU

ΘΕΣΣΑΛΟΝΙΚΗΣ, ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ, ΤΜΗΜΑ ΑΡΧΙΤΕΚΤΟΝΩΝ ΜΗΧΑΝΙΚΩΝ

ARISTOTLE UNIVERSITY OF THESSALONIKI, POLYTECHNICAL SCHOOL OF ARCHITECTURE ENGINEERING

Φεβρουάριος 2023 | February 2023

Ένα παιχνίδι διαμονής.

«Δεν είναι απλώς ένας τόπος. Δεν είναι μόνο ένα δεκαήμερο διακοπών.

Δεν είναι μόνο γνωριμίες.

Κατασκήνωση είναι τρόπος ζωής. Είναι κάτι το ελεύθερο.

Διαφέρει από άνθρωπο σε άνθρωπο, από βίωμα σε βίωμα»

Η παρούσα διπλωματική εργασία τοποθετείται ανάμεσα σε δύο θεματικούς άξονες: την ιδιοκατασκευή, γνωστή με τον όρο DIY (do it your self) και την εφήμερη κατοίκηση. Η αγάπη και το ενδιαφέρον μας για κατασκευές μικρής κλίμακας καθώς και

όλη εκείνη η λαχτάρα που αποπνέει η καλοκαιρινή περίοδος μας οδήγησε στην επιλογή του ανασχεδιασμού του φοιτητικού

κατασκηνωτικού χώρου στο Ποσείδι, Χαλκιδικής, με ένα τρόπο παιχνιδιάρικο και διαφορετικό.

Εύλογο είναι το ερώτημα γιατί η επιλογή του συγκεκριμένου κατασκηνωτικού χώρου. Αρχικά, πέρα από την λειτουργία

του ως πανεπιστημιακού κατασκηνωτικού χώρου κατά την θερινή περίοδο, πιστεύουμε ότι θα ήταν χρήσιμη η πρόταση

μας για την λειτουργία του καθ’ όλη την διάρκεια του έτους, πράγμα που θα προσεφέρει πολλαπλά οφέλη στους φοιτητές

και το πανεπιστήμιο με τις παρατεταμένες εκπαιδευτικές και μη χρήσεις. Ο χώρος παραμένει αδρανής για μεγάλο διάστημα

στη διάρκεια του έτους, με μόνη περίοδο λειτουργίας την θερινή και απαιτείται μεγάλη προσπάθεια για την συντήρηση του.

Η προσωπική μας εμπειρία διαβίωσης σε κατασκηνωτικούς και παρεμφερείς χώρους, μας βοήθησε στον σχεδιασμό και

στην πρόταση μιας νέας πιο λειτουργικής διαμόρφωσης και χρήσης του συγκεκριμένου χώρου. Η πρόταση βασίζεται στον διαχωρισμό της έκτασης του κατασκηνωτικού χώρου σε δύο περιοχές, αυτή των τροχόσπιτων και αυτή των σκηνών, με βάση έναν κεντρικό άξονα στον οποίο βρίσκονται συγκεντρωμένες όλες οι κοινόχρηστες λειτουργίες, τοποθετημένες σε γεωμετρικές περιοχές μικρότερης κλίμακας. Επίσης, έχουν διαμορφωθεί διάφορες κοινόχρηστες διατάξεις (αποχωρητήρια, μπάνια, πλυντήρια, κουζίνα, καθορισμένοι ανοικτοί χώροι ψησίματος και παιδική χαρά) οι οποίες εξυπηρετούν κατά περίπτωση την περιοχή των τροχόσπιτων ή των σκηνών. Η σχεδιαστική πρόταση, έχει ως οδηγό την ίδια την φύση, καθώς οι χειρισμοί και τα υλικά (χώμα, διάτρητη μεταλλική σχάρα, ξύλο) δίνουν την αίσθηση

της συνύπαρξης και της ένταξης στο φυσικό καλοκαιρινό τοπίο. Η επιθυμία δημιουργίας ενός χώρου που θα προσδίδει

ευθυμία και παιχνίδι, οδήγησε στον σχεδιασμό γεωμετριών που είναι εμπνευσμένες από κλασσικά παιχνίδια της παιδικής μας ηλικίας. Εκτός από τα παραπάνω, πρόκληση αποτελεί και η πρότασή μας για κατασκευή των δομών από τους ίδιους

τους χρήστες. Οι οδηγίες και τα υλικά των προτεινόμενων δομών είναι απλά, κατανοητά και εύκολα διαχειρίσιμα και συναρμολογούμενα για φοιτητές αρχιτεκτονικής ή παρεμφερών σχολών. Μια κατασκήνωση από φοιτητές για φοιτητές. Ξεκινούμε

Let’s go camping

«It is not only a site. It is not only a ten-days holidays. It is not only acquaintances. Camping is a life style. It is something free. It differs from people to people, from experience to experience».

This diploma thesis combines the idea of do it yourself (DIY) and ephemeral living. Our love and interest in minor scale construction, as well as the desire which is inspired by summer for action, relaxation, carefreeness led us to choose to redesigning of the student’s camp in Poseidi, Chalkidiki, in a different and playful manner, as s this is a university camping, and would be beneficial to have a more direct relationship with education.

The valid question that arises is why we decided to redesign this camp. Firstly, it is necessary for this student’s camping to be used not only during the summer period, but also all year round as a university facility of Aristotle University of Thessaloniki. This idea can offer plenty of benefits to the students and the university for educational and non – educational purposes. Presently the site is used only during the summer period, resulting in prevailing of bad conditions during the rest of the year. As a consequence, huge effort is required to restore the camping site for its summer use. Our personal experience in camping sites helped us to design and suggest a new, and more functional arrangement and uses for the site.

The desire to play led to the choice of geometries that are in part excerpts from the classic games of our childhood memories. In addition to the above, a project extension in the future could be the construction of the same site by architecture students as the construction of all facilities is based on following simple instructions and using common materials. Our proposal is based on the division of the premises of the camping area in two sites, one for the tents and one for the caravans, based on a central axis, where all the communal facilities are located. These common facilities are located in smaller-scale geometric areas. In addition, different arrangements for the communal facilities (WC, laundry, kitchen, barbeque area, playground) have been designed, which cater to the needs of the tent or the caravan area. The design processes and the materials (trodden soil, metal grid, wood) are specified by nature itself and give a sense of coexistence and inclusion with the natural summer landscape. Our design goal is to create a space full of joy and playfulness in geometries which are inspired by classical toys of our childhood. Furthermore, our suggestion is the construction of the structures be made by students–users, which is a challenge. The instructions and the materials are common, easily understood and used or assembled by students of Architecture or related fields.

A camping from students for students.

Let’s start the site exploration….

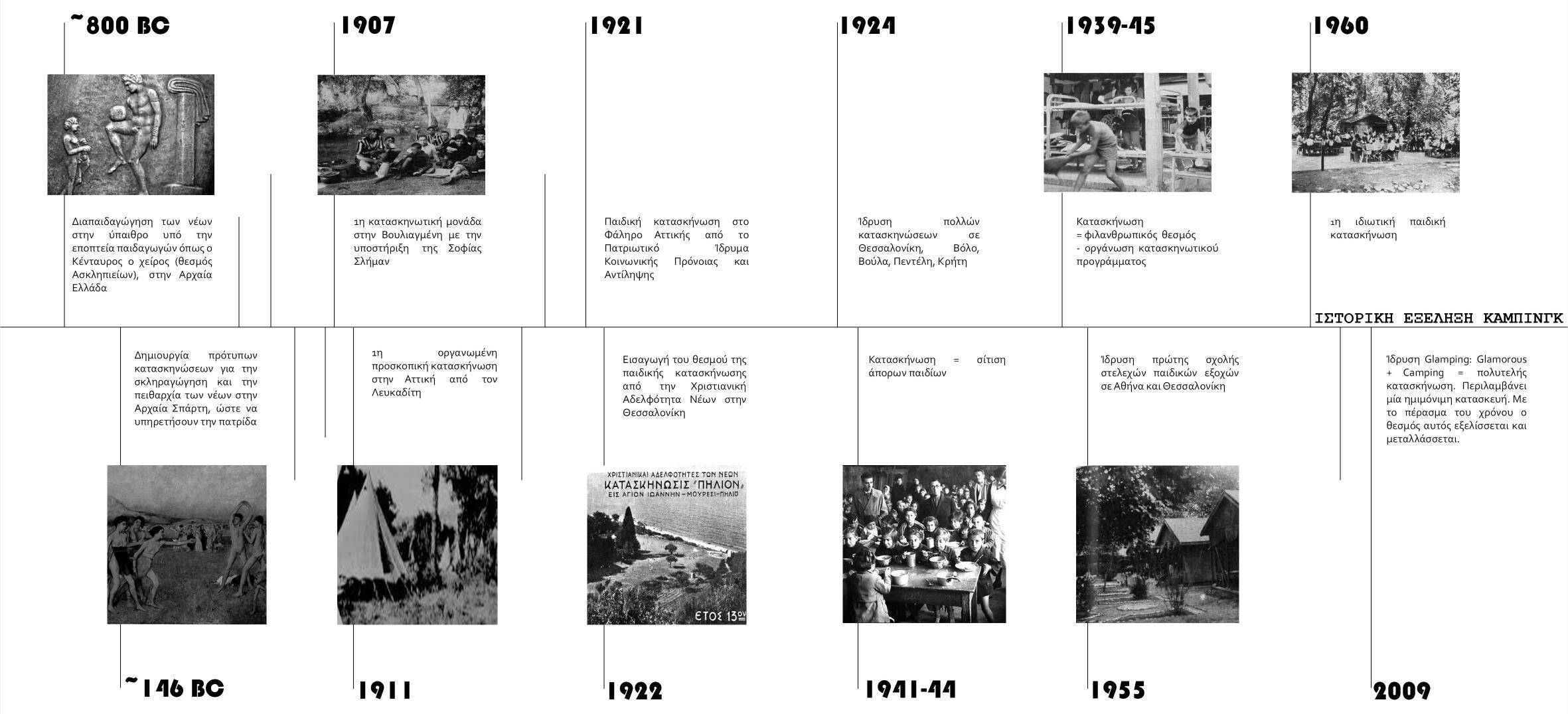

Πότε άραγε ξεκίνησε ο θεσμός της κατασκήνωσης στην Ελλάδα και πως εξελίχθηκε; Τα ερωτήματα αυτά μας οδήγησαν στην παραπάνω ιστορική αναδρομή. Ξεκινώντας από το 800π.Χ. ως θεσμός διαπαιδαγώγησης, εν συνεχεία το 1907 ιδρύθηκε η πρώτη κατασκήνωση στην Βουλιαγμένη Αττικής, έπειτα ιδρύθηκαν πολλές κατασκηνώσεις με κυρίαρχη αυτή της Χ.Α.Ν.Θ. Φτάνοντας στο σήμερα, όπου από το 2009 έχει εισαχθεί ένας νέος όρος το «Glamping» που συνδέει την πολυτέλεια με την φιλοσοφία της κατασκήνωσης.

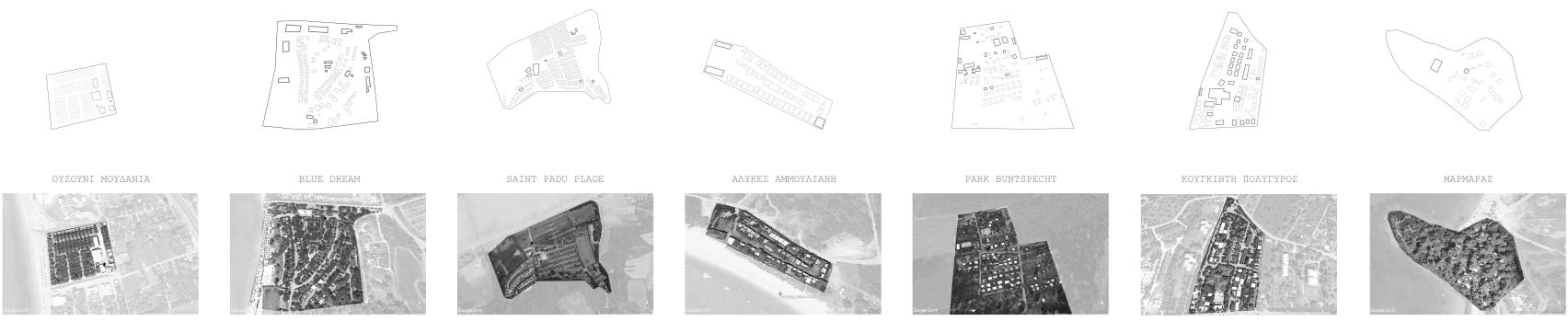

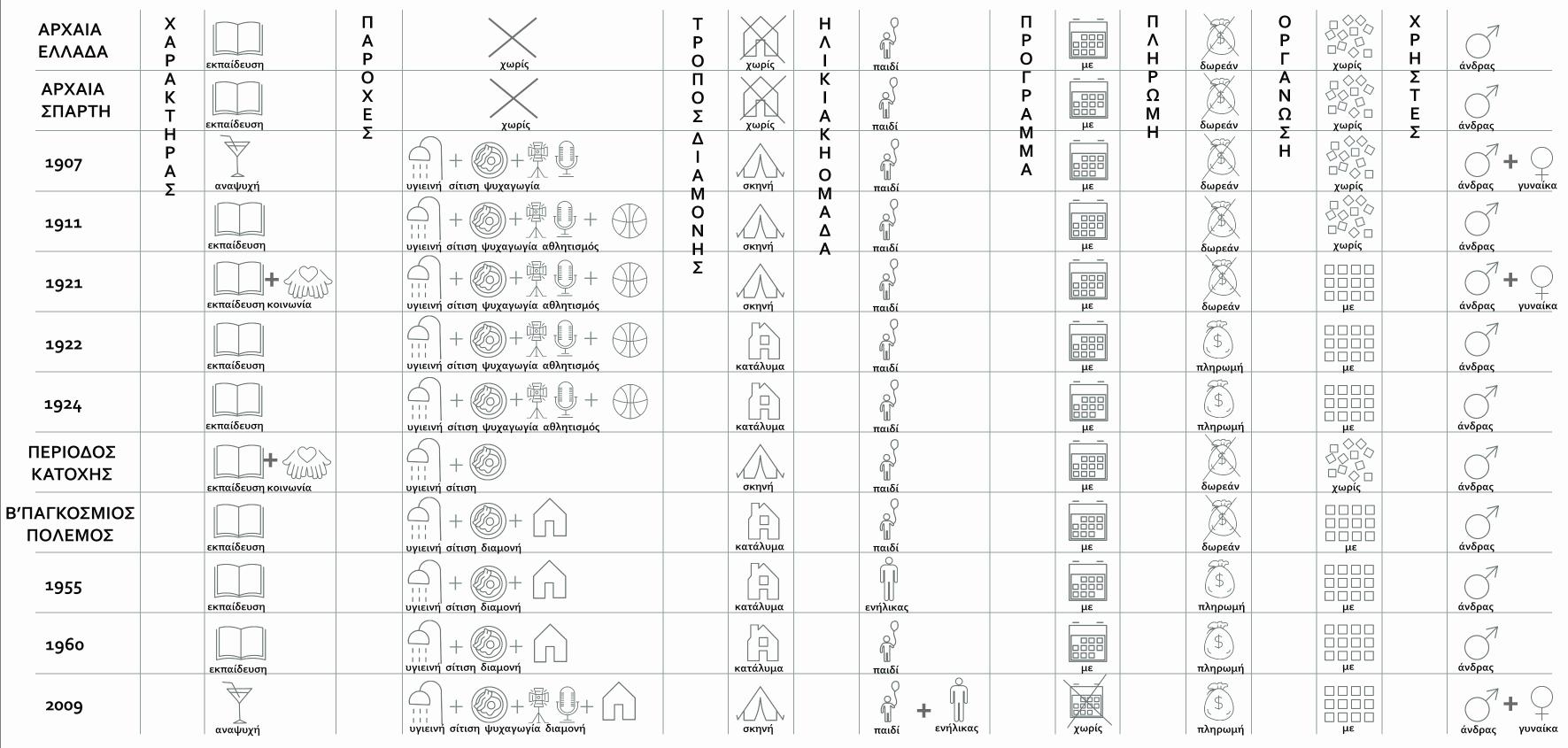

Στον πίνακα κατηγοριοποιούνται οι κατασκηνώσεις της παραπάνω ανάλυσης ανάλογα με το χαρακτήρα τους, τις παρεχόμενες υπηρεσίες, τον τρόπο διαμονής, την ηλικιακή ομάδα των συμμετεχόντων, το πρόγραμμα, τον τρόπο πληρωμής, την οργάνωση και τους χρήστες, με απώτερο στόχο την αναγνώριση των μεταβολών του θεσμού της κατασκήνωσης, με βάση τους άξονες που αναγράφονται.

ενός κατασκηνωτικού χώρου σχετικά με τις εφήμερες και μόνιμες εγκαταστάσεις. Έτσι, δειγματοληπτικά επιλέξαμε κατασκηνωτικούς χώρους τόσο στην Ελλάδα όσο και στο εξωτερικό. Μέσα από διάφορα διαγράμματα ανάλυσης, καταλήγουμε

Ο κατασκηνωτικός χώρος Ποσείδι βρίσκεται στην Κασσάνδρα, στο πρώτο πόδι της Χαλκιδικής, μια περιοχή με πληθώρα κατασκηνωτικών χώρων, άλλων ελεύθερων και άλλων οργανωμένων, ενώ αριθμούνται και αρκετές ξενοδοχειακές μονάδες. Το γεγονός αυτό επιβεβαιώνει ότι η Χαλκιδική είναι ένα καλοκαιρινό θέρετρο διακοπών. Εξαίρεση αποτελεί το τρίτο πόδι που αποτελεί το Άγιο Όρος όπου είναι συγκεντρωμένες όλες οι εκκλησιαστικές και μοναστικές μονάδες.

ΦΥΤΙΚΑ ΜΟΤΙΒΑ

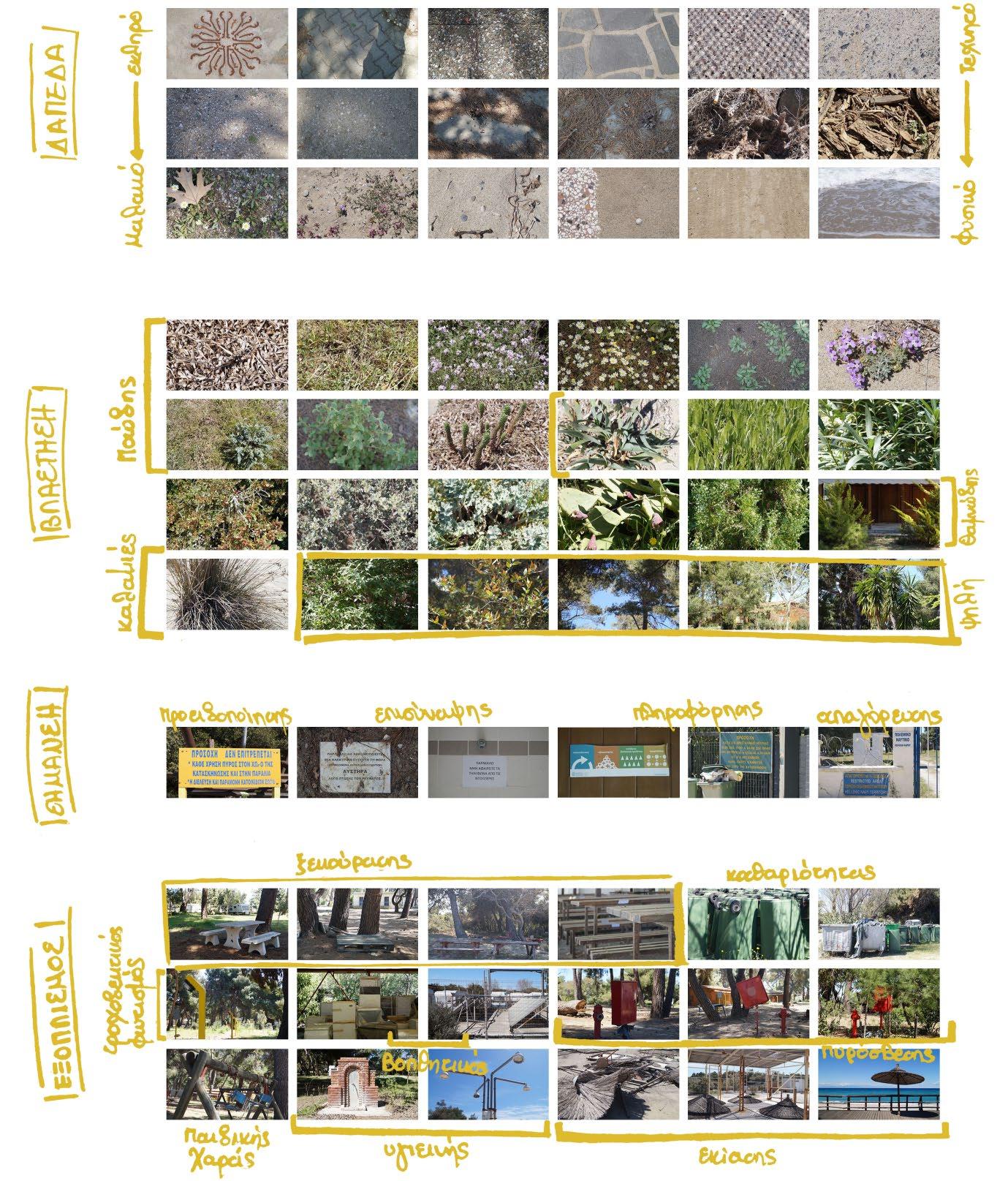

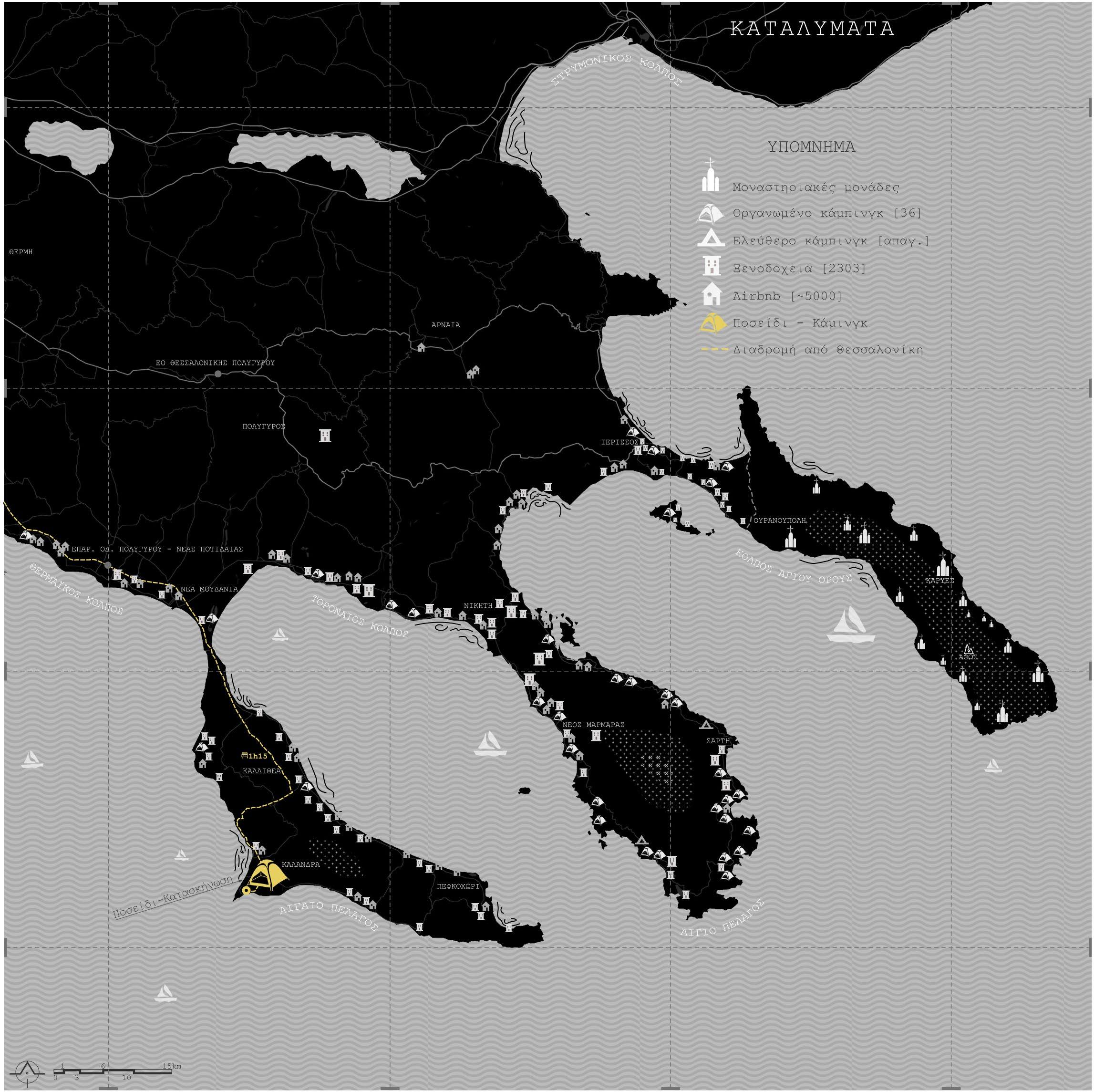

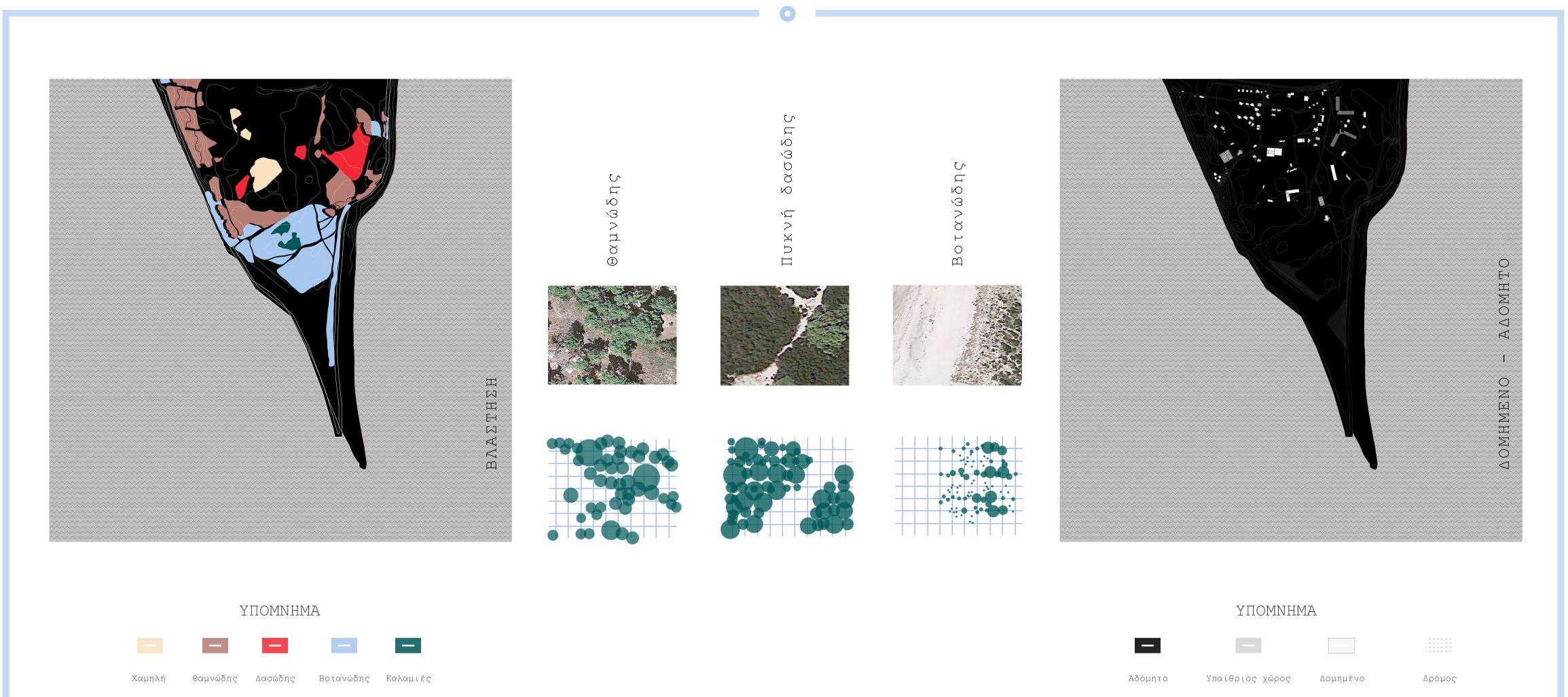

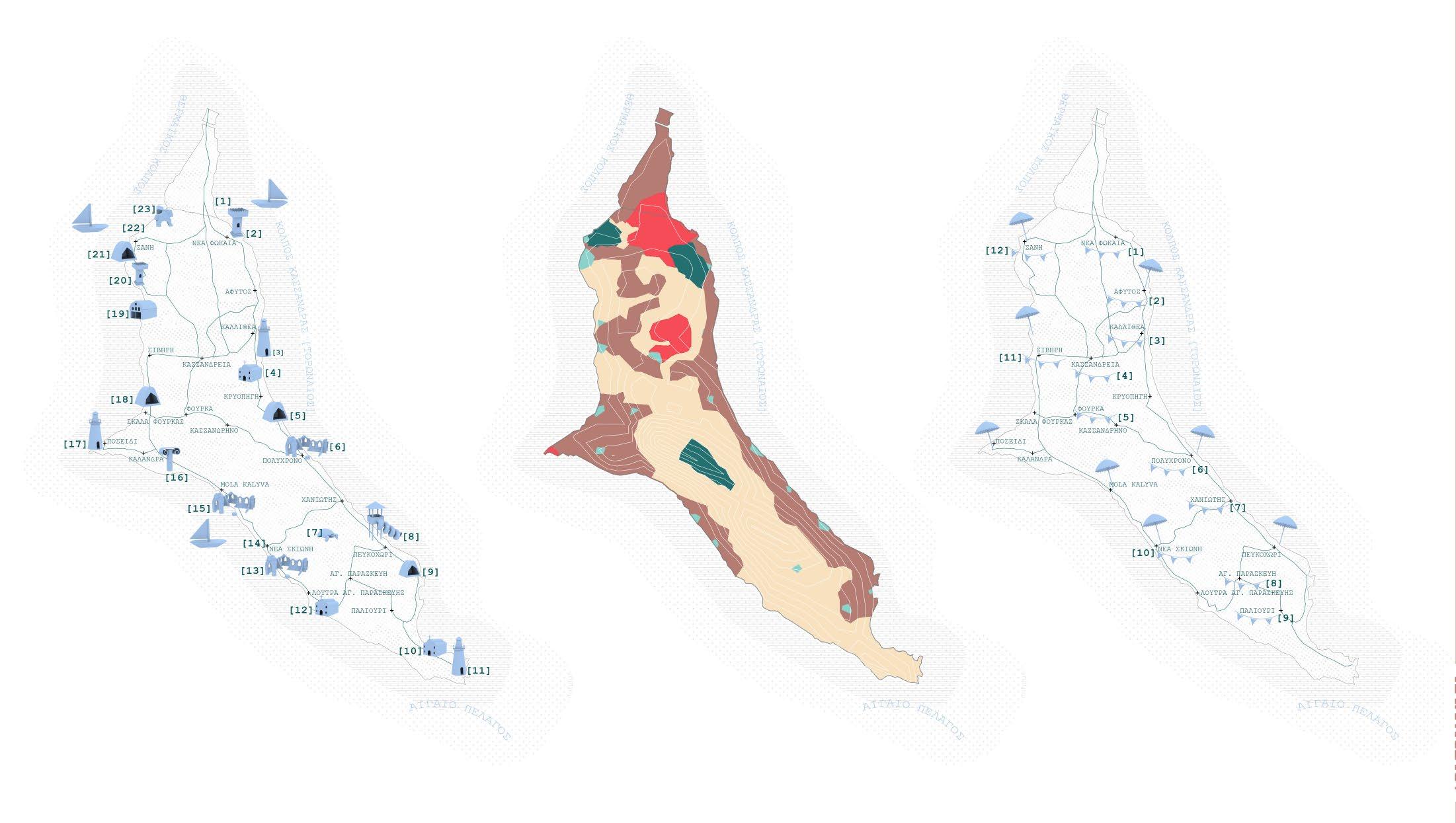

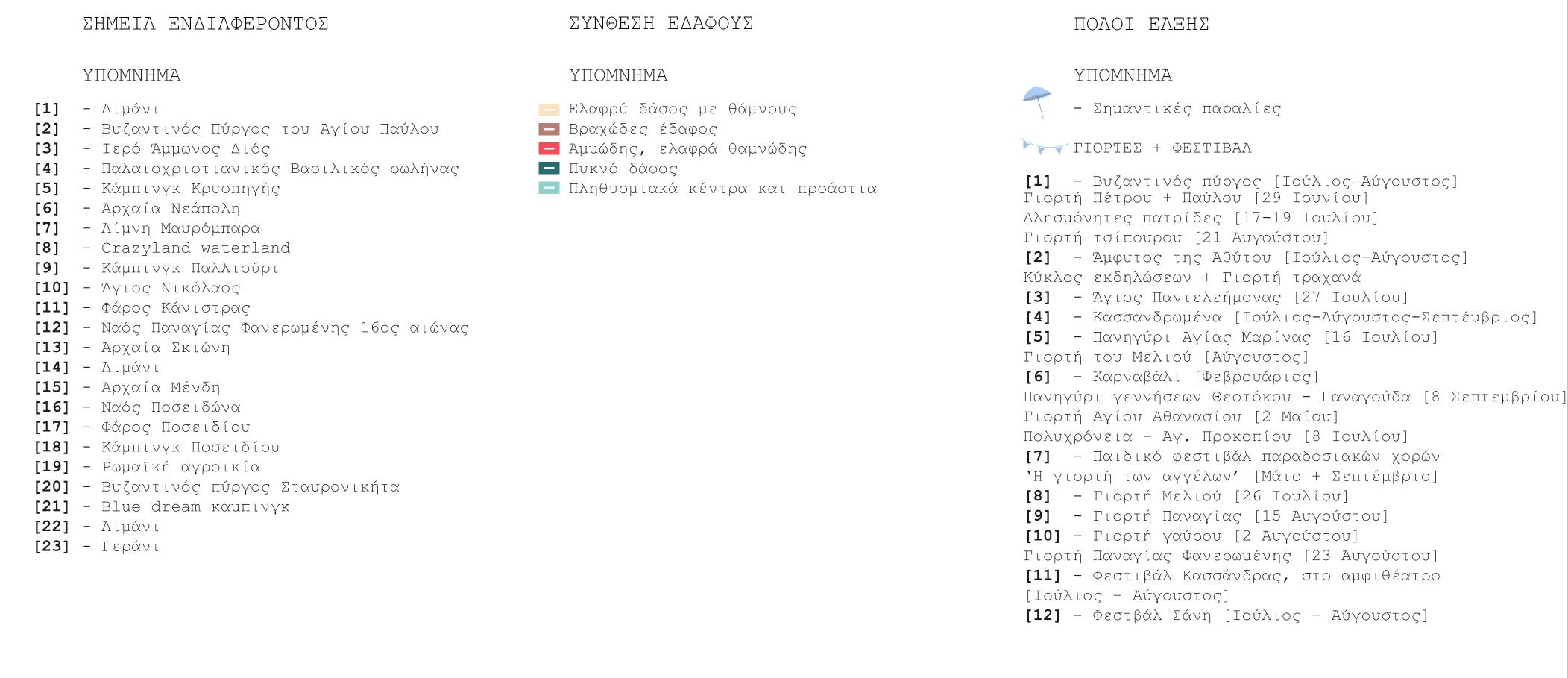

Στα παραπάνω διαγράμματα φαίνονται τα σημεία ενδιαφέροντος της ευρύτερης περιοχής, η ποικιλομορφία του εδάφους και κάποιοι πόλοι έλξης. Έτσι μπορούμε να συμπεράνουμε πως η περιοχή γύρω από το Ποσείδι βρίσκεται σε κεντρικό σημείο και κοντά σε αρκετά σημεία ενδιαφέροντος, σε έφορο έδαφος, γεγονός που καθιστά την τοποθεσία του κατασκηνωτικού χώρου στο Ποσείδι, αρκετά ανταγωνιστική.

ΑΞΙΟΠΟΙΗΣΗΣ ΑΚΙΝΗΤΟΥ ‘ΤΟΥΡΙΣΜΟΣ - ΑΝΑΨΥΧΗ’

ΕΠΙΤΡΕΠΟΝΤΑΙ Επιφανειακές διαμορφώσεις αναψυχής.

ΔΕΝ ΕΠΙΤΡΕΠΟΝΤΑΙ Μόνιμες κατασκευές

Αρτιότητα: 20 στρέμματα [ΦΕΚ 474/Δ/1991]

Σ.Δ. : 0,2 [ΦΕΚ 474/Δ/1991]

Μέγιστη κάλυψη: 20%

Μέγιστο ύψος: 10,50 m [κτίρια πέραν 7,5m >30%]

Μέγιστο ύψος ζώνης 200m από τον αιγιαλό:7,5m

Eλάχιστη απόσταση από όρια: 10m [κτίρια μέχρι 7,5m ύψος] 15m [κτίρια μέχρι 10,5m ύψος]

Διατηρείται ο υφιστάμενος δασικός χαρακτήρας της περιοχής ΕΠΙΤΡΕΠΟΤΑΙ Επισκευή υπαρχόντων οικοδομών, δρόμων, δικτύων ύδρευσης, ΔΕΗ +ΟΤΕ κατόπιν εγκρίσεως της αρμόδιας ΙΣΤΕΠΚΑ.

ΑΠΑΓΟΡΕΥΟΝΤΑΙ

Νέα δόμηση που απαιτεί ή όχι άδεια της αρμόδιας πολεοδομικής αρχής

και οποιασδήποτε αλλοίωσης της μορφής του εδάφους.

ΕΠΙΤΡΕΠΟΝΤΑΙ

Δόμηση με ειδικές χρήσεις, όρους και περιορισμούς απόφασης [ΙΣΤΕΠΚΑ].

Οι χρήσεις κατόπιν γνωμοδότησης της αρμόδιας υπηρεσίας και με την επιφύλαξη τυχόν δεσμεύσεων. Ελάχιστο όριο κατάτμησης: 6 στρέμματα

Διατάξεις εκτός σχεδίου δόμησης και τοπικές διατάξεις σε Στρατηγική Μελέτη Περιβαλλοντικών Επιπτώσεων «Ακτή και Κάμπινγκ Ποσειδίου Καλάνδρας», σε συνδυασμό με τα οριζόμενα στην εκάστοτε ισχύουσα νομοθεσία για την προστασία των αρχαιολογικών χώρων.

Χώρος οργανωμένης κατασκήνωσης:

[Άρθρο 8, Π.Δ. 6/17.10.1978 +

ΦΕΚ 538/Δ/1978 και από Π.Δ. 20/28.1.1988 (ΦΕΚ 61/Δ/1988)

Σ.Δ. : 0,1

Μέγιστη κάλυψη: 10%

Μέγιστο ύψος: 4,5m

Μέγιστος αριθμός ορόφων: 1

Ελάχιστο εμβαδόν γηπέδου: 8.000m2

Ανεξάρτητα από το εμβαδόν του γηπέδου, η μέγιστη συνολική εκμετάλλευση δεν μπορεί να υπερβαίνει τα 2.000 m2

ΑΠΑΓΟΡΕΥΕΤΑΙ Η δημιουργία υπογείων.

Η περιοχή μελέτης συνορεύει

Σ.Δ. : 0,2

Μέγιστη κάλυψη: 15%

Μέγιστο ύψος: 7,5 m

[ΦΕΚ 443/Β/1999]

Μέγιστη κάλυψη: 10%

Μέγιστο ύψος: 4m + 1,20m κεραμοσκεπή

Μέγιστος αριθμός ορόφων: 1

Μέγιστη Δόμηση 200m2 [ΦΕΚ 443/Β/1999]

Απόσταση από όρια: 15m

Αποστάση από γραμμή αιγιαλού:50 ΦΕΚ180/ΑΑΠ/04-06-2014

Διατήρηση δασικού χαρακτήρα περιοχής

ΔΕΝ ΕΠΙΤΡΕΠΟΝΤΑΙ

Κάθε αλλοίωση εδάφους Η δόμηση κάθε κατασκευής, που απαιτεί ή όχι πολεοδομική άδεια

κανονισμούς

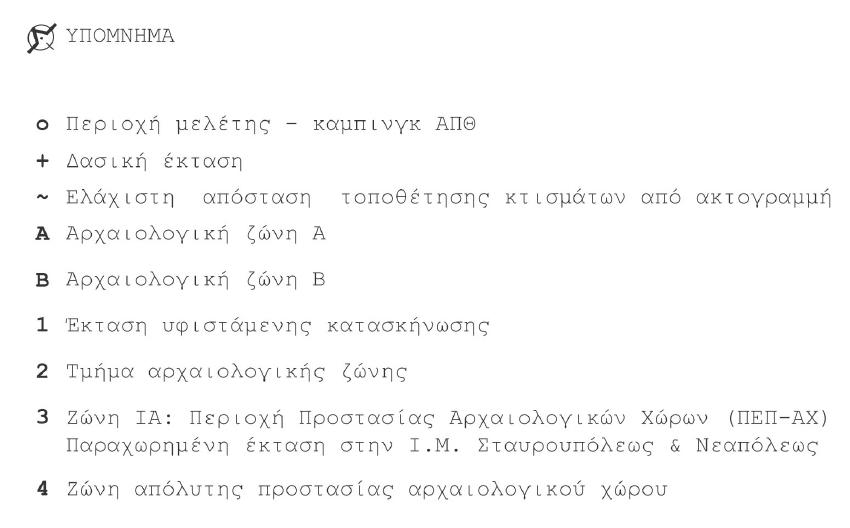

ΧΑΡΤΗΣ ΑΝΑΓΝΩΡΙΣΗΣ ΠΕΡΙΟΧΗΣ ΠΡΩΤΟ ΠΟΔΙ ΧΑΛΚΙΔΙΚΗΣ

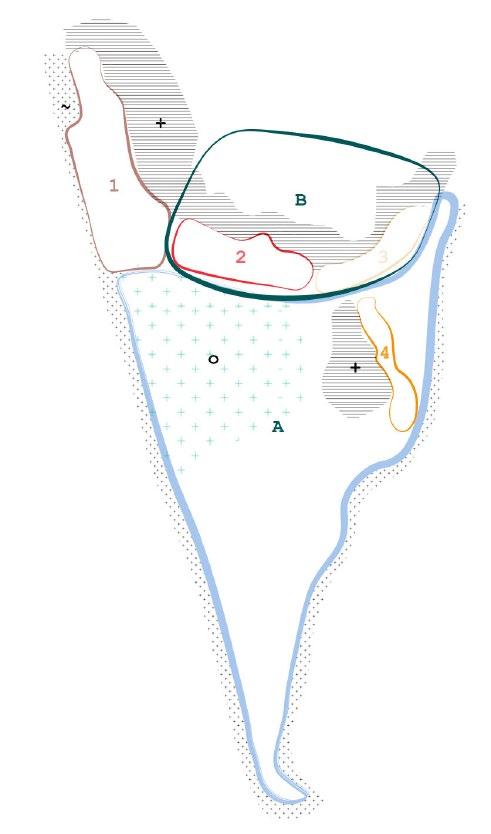

Η περιοχή μελέτης του κατασκηνωτικού χώρου αποτελείται από μία έκταση περίπου 300 στρεμμάτων με ελαφριά κλίση εδάφους. Σύμφωνα με μαρτυρίες χρηστών, το οικόπεδο διαχωρίζεται βιωματικά σε δύο τμήματα, το ένα αναφέρεται στην άναρχη τοποθέτηση των σκηνών των φοιτητών και το άλλο αναφέρεται στα τροχόσπιτα των καθηγητών και του προσωπικού του ΑΠΘ, ενώ υπάρχουν και ελεύθερες μονάδες διαμονής (τα γνωστά ως ξύλινα σπιτάκια) που απευθύνονται στο προσωπικό της κατασκήνωσης. Διάσπαρτα στο χώρο είναι εγκατεστημένοι χώροι υγιεινής και χώροι διασκέδασης, ενώ δεν λείπουν και οι εγκαταστάσεις διοίκησης, σίτισης και εμπορίου. Η αποτύπωση της υφιστάμενης κατάστασης βοήθησε στην κατανόηση του κτηριολογικού προγράμματος του προτεινόμενου κατασκηνωτικού χώρου όπως και του όγκου και της έκτασης των εγκαταστάσεων.

2| ΧΑΡΤΗΣ ΠΕΡΙΟΧΩΝ

3| ΧΑΡΤΗΣ ΠΑΡΑΛΛΗΛΙΣΜΟΥ ΑΠΟΣΤΑΣΕΩΝ

ΧΩΡΟΥ

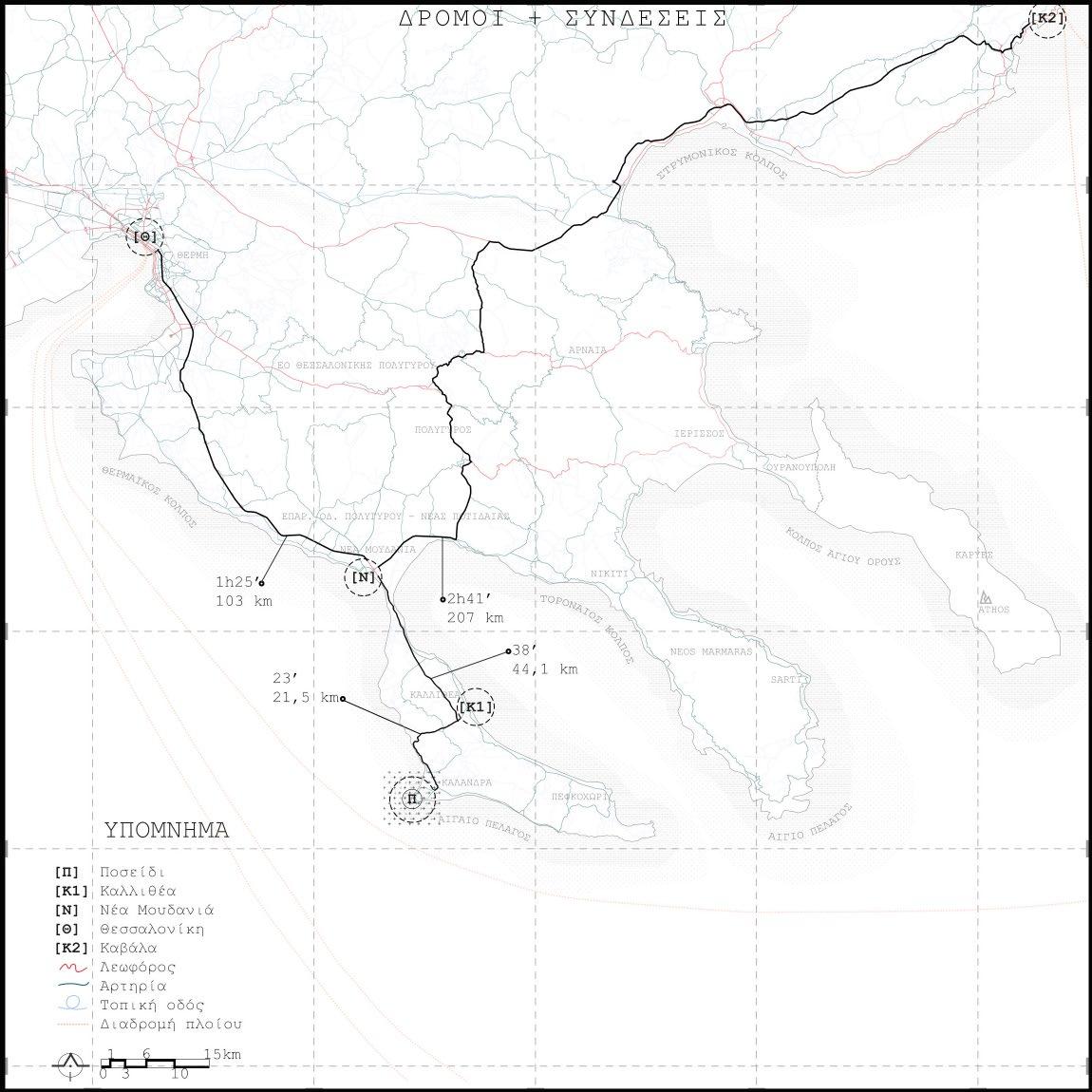

1| Η ΣΥΝΔΕΣΗ ΜΕ ΤΟΝ ΚΑΤΑΣΚΗΝΩΤΙΚΟ ΧΩΡΟ (ΔΡΟΜΟΙ ΚΑΙ ΣΥΝΔΕΣΕΙΣ) Ο φοιτητικός κατασκηνωτικός χώρος του Ποσειδίου βρίσκεται μόλις 103 km από το ΑΠΘ, μια ώρα περίπου με το αυτοκίνητο. Επίσης, κατά τους θερινούς μήνες η πρόσβαση μπορεί να γίνει και με λεωφορείο καθώς υπάρχει καθορισμένο δρομολόγιο. Από τον χάρτη μπορούμε να συμπεράνουμε ότι ο φοιτητικός κατασκηνωτικός χώρος βρίσκεται σε ίση απόσταση περίπου από σημαντικές περιοχές του πρώτου ποδιού της Χαλκιδικής. Ακόμα υπάρχει άμεση πρόσβαση και από το αεροδρόμιο Μακεδονία, Θεσσαλονίκης. Αυτό τον καθιστά έναν προσιτό προορισμό για την πανεπιστημιακή κοινότητα για το καλοκαίρι και όχι μόνο. 2| ΧΑΡΤΗΣ ΠΕΡΙΟΧΩΝ Μετά την περιήγησή μας στον κατασκηνωτικό χώρο και την συζήτηση με διάφορους χρήστες και τον φύλακα, διατυπώσαμε έναν χάρτη με τις σημαντικότερες λειτουργίες, τις περιοχές καταλυμάτων (σκηνή ,τροχόσπιτο, μόνιμες κατοικίες) καθώς και άλλες λειτουργίες «τοπόσημα» που θα παραμείνουν αμετάβλητες στην σχεδιαστική μας πρόταση. Αυτές είναι το εκκλησάκι της Αγίας Μαρίνας, το παραλιακό μπαράκι, η θέση της εισόδου, ο ναός του Ποσειδώνα και ο φάρος.

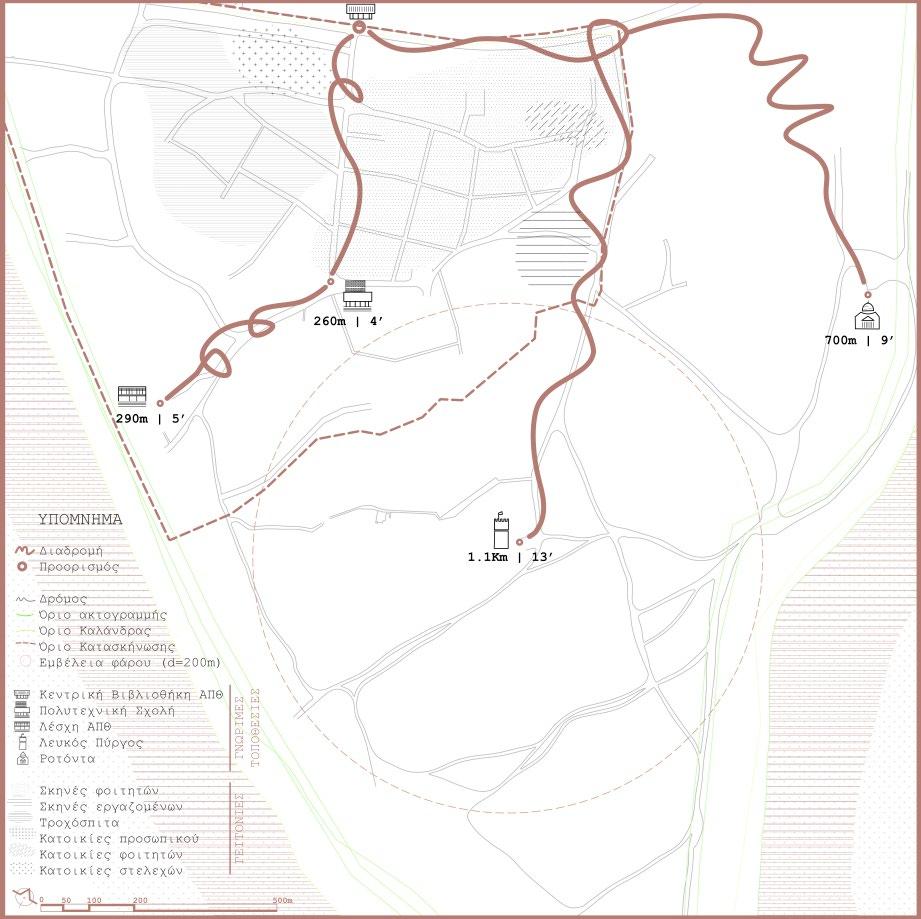

3| ΧΑΡΤΗΣ ΠΑΡΑΛΛΗΛΙΣΜΟΥ ΑΠΟΣΤΑΣΕΩΝ ΚΑΤΑΣΚΗΝΩΤΙΚΟΥ ΧΩΡΟΥ Για να γίνει πιο κατανοητό σε εμάς αλλά και στο κοινό η έκταση και οι εσωτερικές αποστάσεις των κύριων εγκαταστάσεων του κατασκηνωτικού χώρου έγινε ένας χάρτης παραλληλισμού με τις αποστάσεις και τους χρόνους μετακίνησης των κεντρικών εγκαταστάσεων του ΑΠΘ.

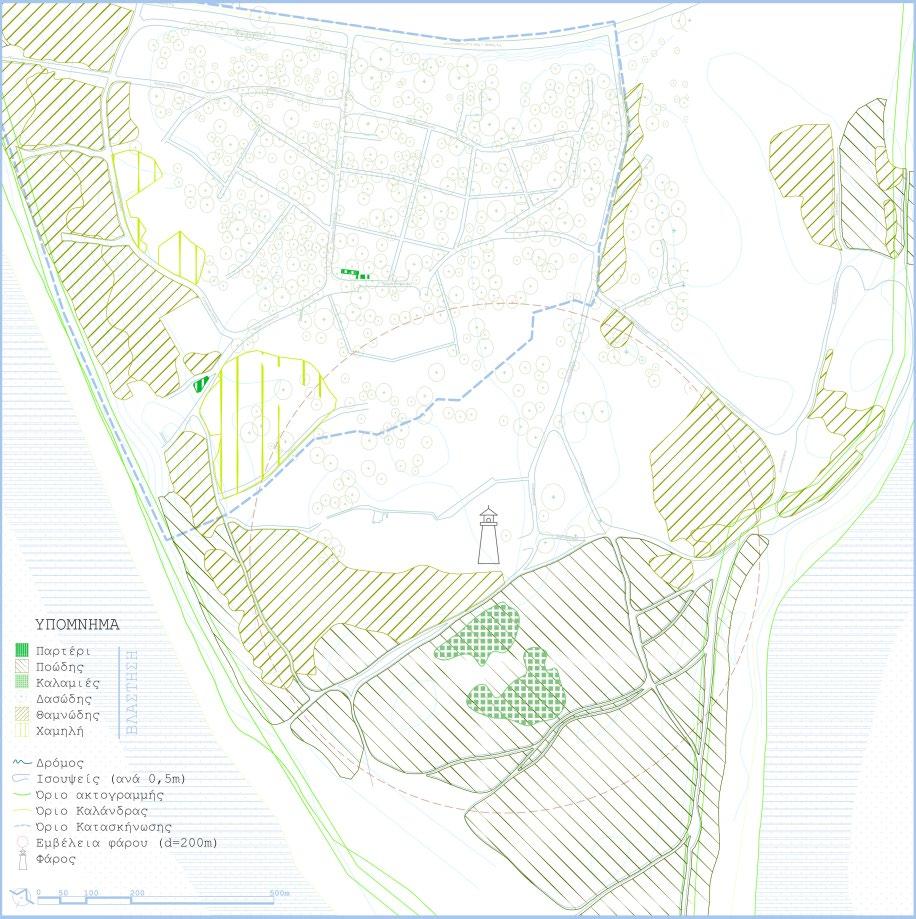

4| ΧΑΡΤΗΣ ΒΛΑΣΤΗΣΗΣ

Ο κατασκηνωτικός χώρος περιτριγυρίζεται από έντονη και ποικιλόμορφη φύτευση, αφού η Χαλκιδική γενικότερα, φημίζεται για την πλούσια βλάστηση. Μετά από έναν περίπατο στον κατασκηνωτικό χώρο διαχωρίσαμε την βλάστηση σε δασώδη, στον κεντρικό πυρήνα της περιοχής μελέτης, ενώ όσο κατευθυνόμαστε στο παράκτιο μέτωπο γίνεται πιο χαμηλή (θαμνώδης, ποώδης και με καλαμιές). Τα είδη αυτά θα τα παρατηρήσουμε αναλυτικότερα και στην συνέχεια.

ΜΕ ΤΟΝ ΚΑΤΑΣΚΗΝΩΤΙΚΟ ΧΩΡΟ (ΔΡΟΜΟΙ ΚΑΙ ΣΥΝΔΕΣΕΙΣ)

4| ΧΑΡΤΗΣ ΒΛΑΣΤΗΣΗΣ

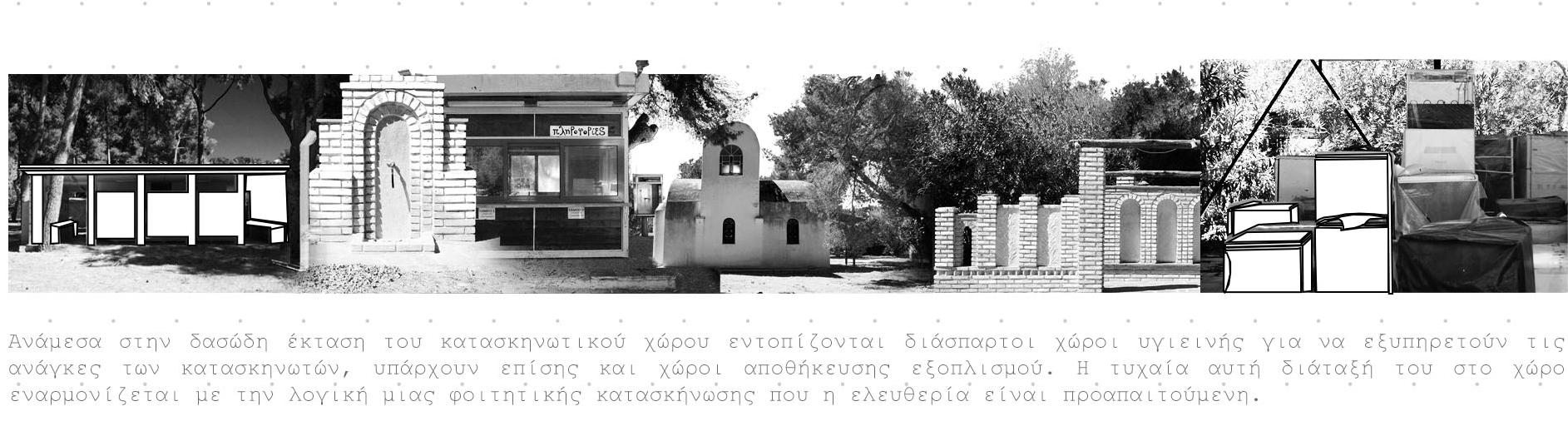

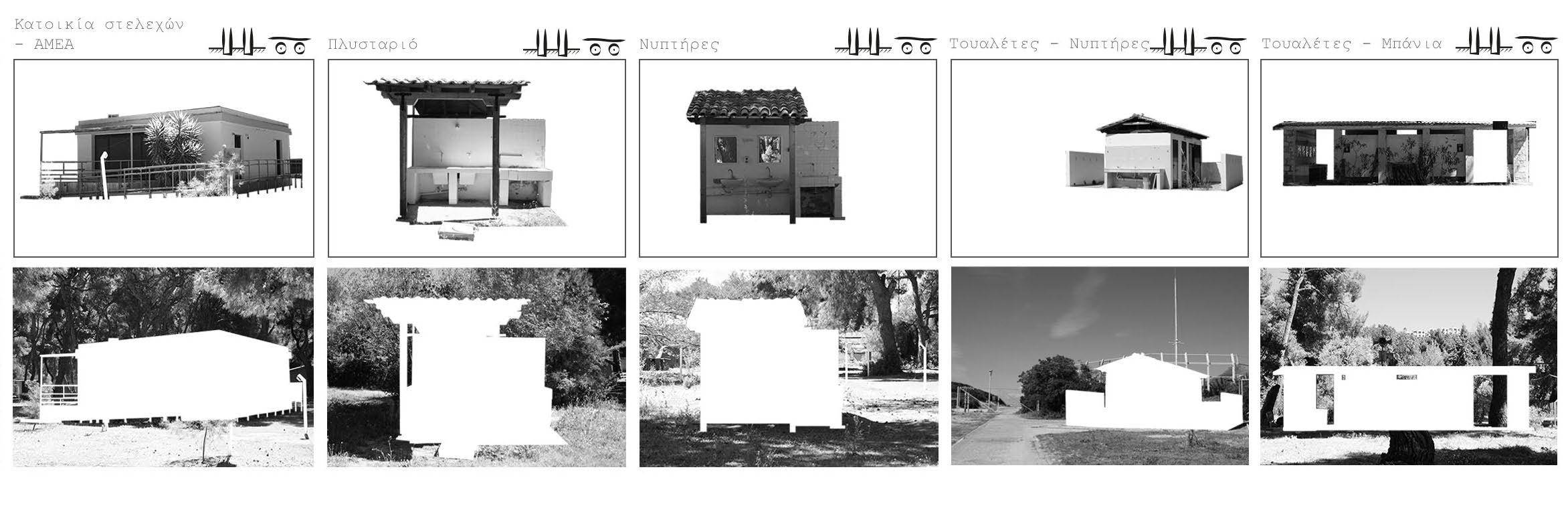

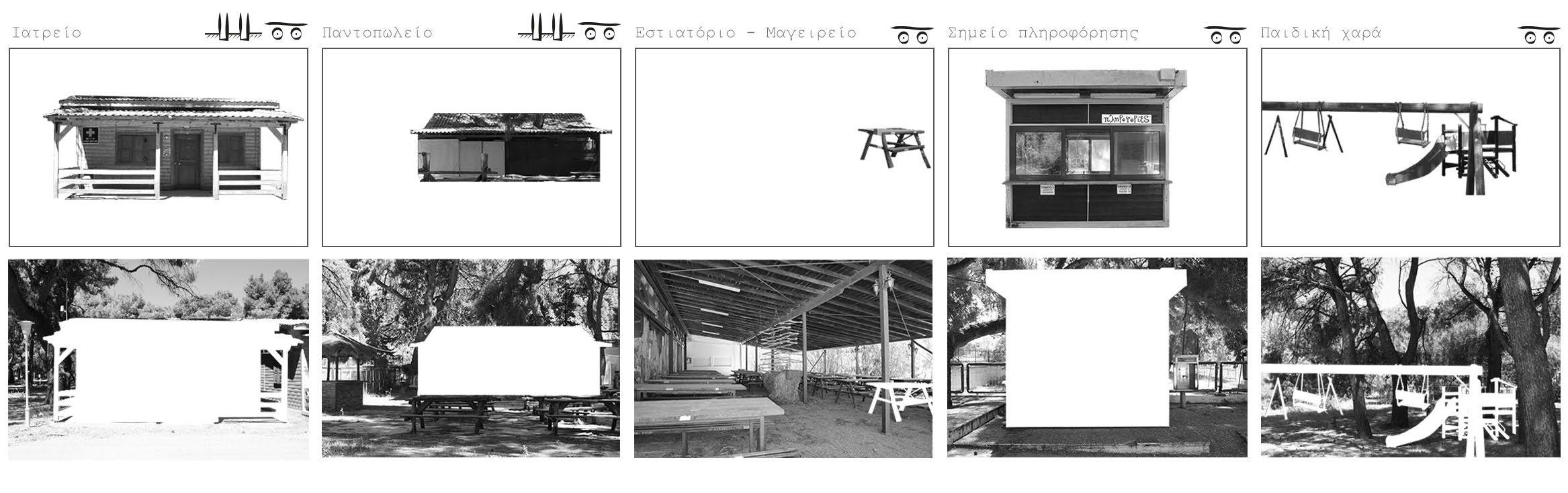

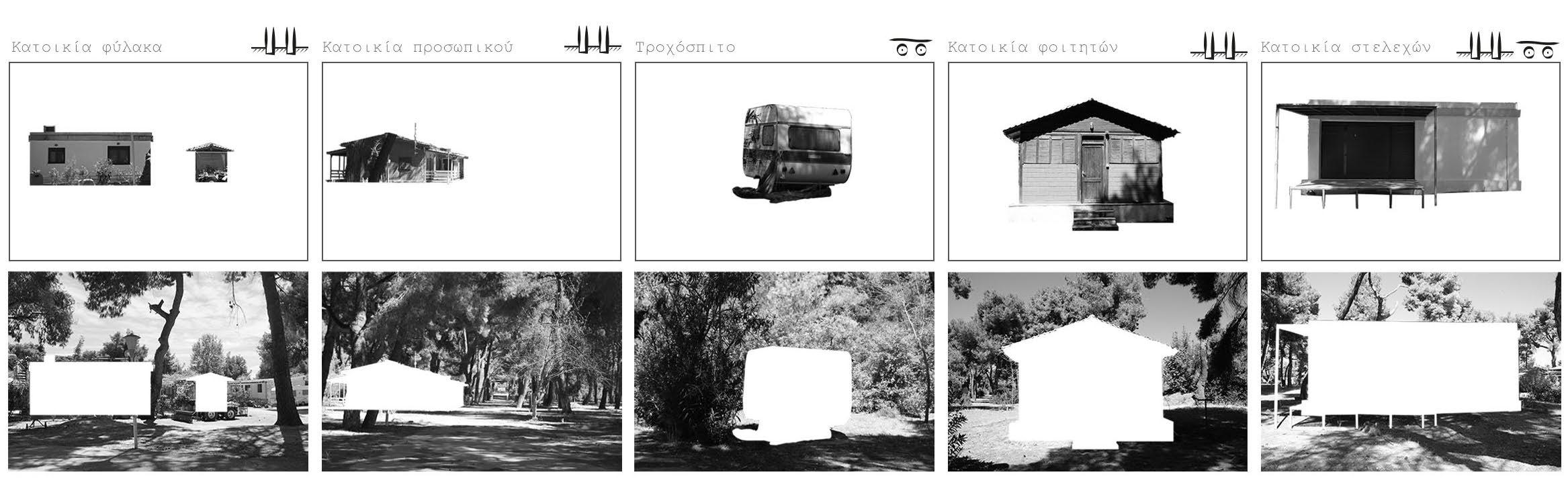

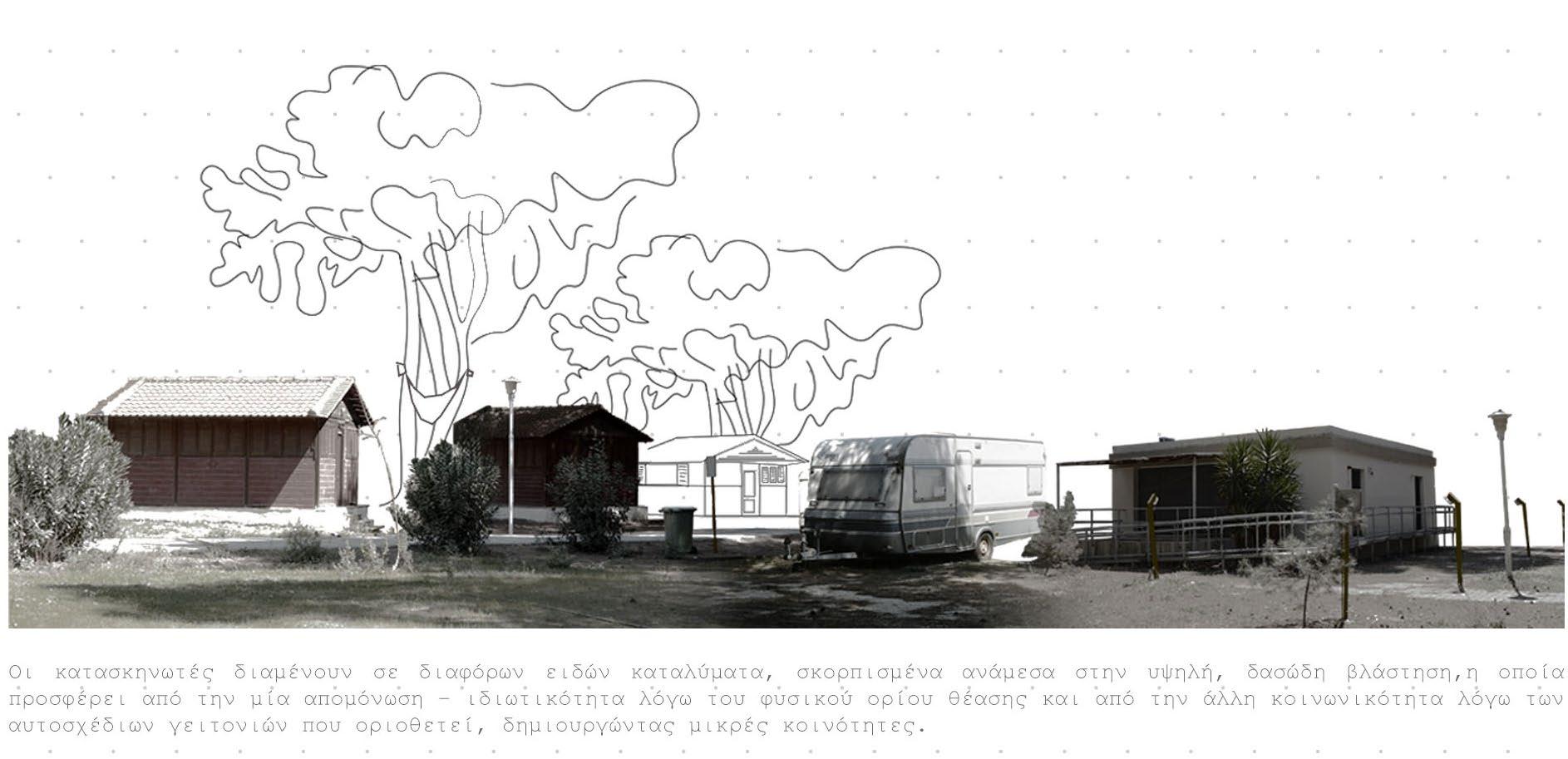

Ως αφετηρία για την δικιά μας σχεδιαστικής πρότασης αναφορικά με τον

όγκο και την μορφή που θα είναι χρήσιμο να έχει η κάθε εγκατάσταση, αναγνωρίζουμε τις υπάρχουσες μόνιμες και εφήμερες εγκαταστάσεις.

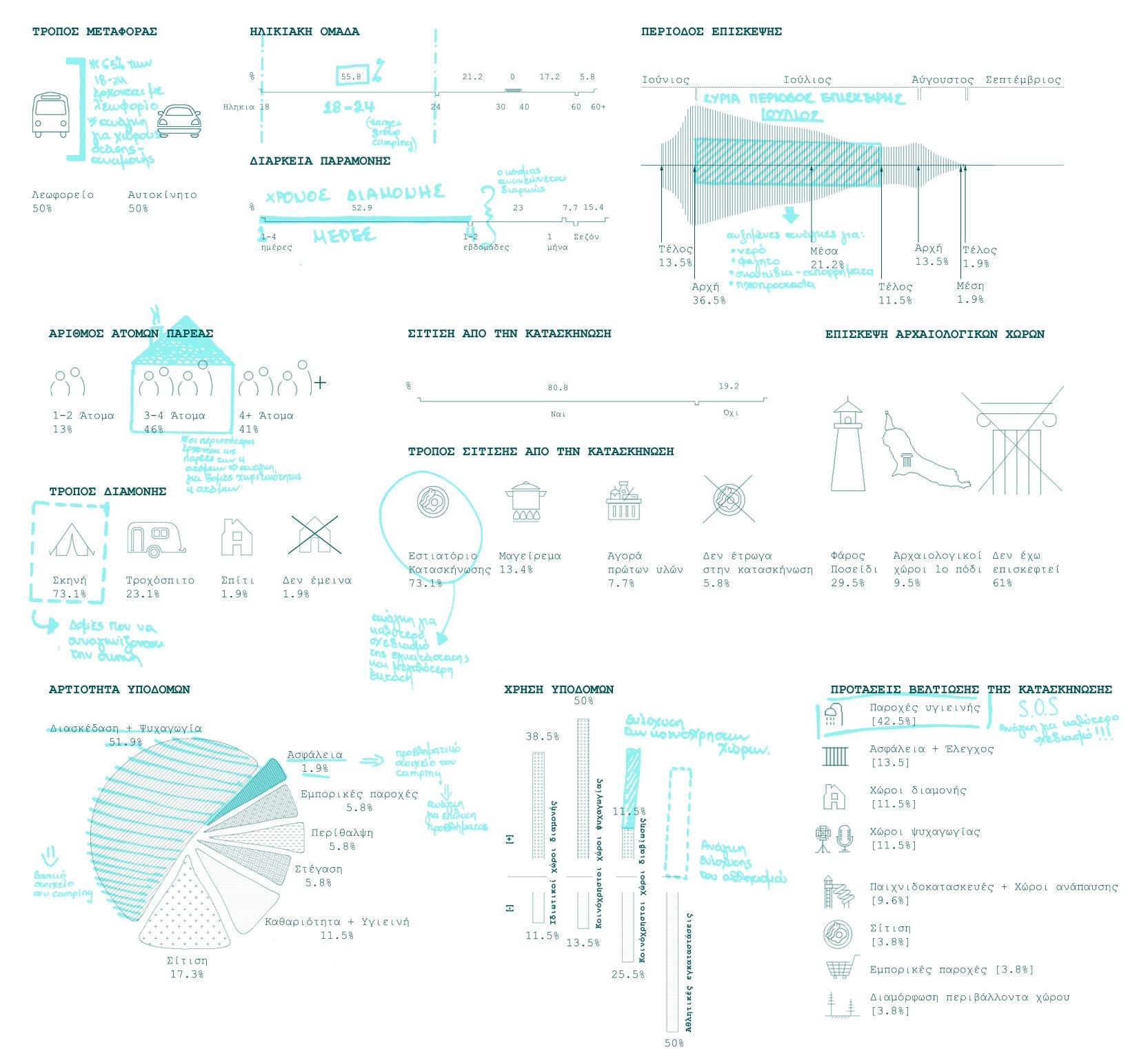

Κάθε χώρος αλλά ακόμα περισσότερο ένας κατασκηνωτικός χώρος είναι σημαντικό να σχεδιάζεται με βάση τις ανάγκες

των χρηστών. Έτσι, προχωρήσαμε στην σύνταξη ενός ερωτηματολογίου και στην ανάλυση των αποτελεσμάτων του. Διαπιστώθηκε πως το 65% των χρηστών είναι νέοι ηλικίας 18-24 ετών και χρησιμοποιούν ως μέσο μεταφοράς το λεωφορείο της γραμμής, γεγονός που συνεπάγεται την ανάγκη για χώρους στάσης και αναμονής. Η κύρια περίοδος επίσκεψης είναι η αρχή της καλοκαιρινής περιόδου μέχρι τα μέσα Ιουλίου και στην περίοδο αυτή υπάρχει αυξημένη ανάγκη για νερό, φαγητό, καθαριότητα και προστασία από τον θόρυβο. Συνήθως, ο αριθμός ατόμων ανά παρέα κυμαίνεται γύρω στα 4 άτομα γεγονός που επιτάσσει διατάξεις χωρητικότητας 4 ατόμων. Στην σίτιση βασική θέση καταλαμβάνει το εστιατόριο του κατασκηνωτικού χώρου. Αναφορικά με την αρτιότητα των υποδομών του κατασκηνωτικού χώρου βασική ανάγκη εντοπίζεται στους χώρους

ψυχαγωγίας και διασκέδασης, ενώ προβληματικό σημείο αποτελεί η ασφάλεια. Επίσης, εντοπίζεται ανάγκη ενίσχυσης των

κοινόχρηστων χώρων και των χώρων αθλητισμού. Σχετικά με την βελτίωση του κατασκηνωτικού χώρου απαιτείται καλύτερος σχεδιασμός και λειτουργία των χώρων υγιεινής. Σε ότι αφορά την σχέση του κατασκηνωτικού χώρου με τους αρχαιολογικούς χώρους της γύρω περιοχής παρατηρείται μία αποστροφή προς στους παραπάνω χώρους.

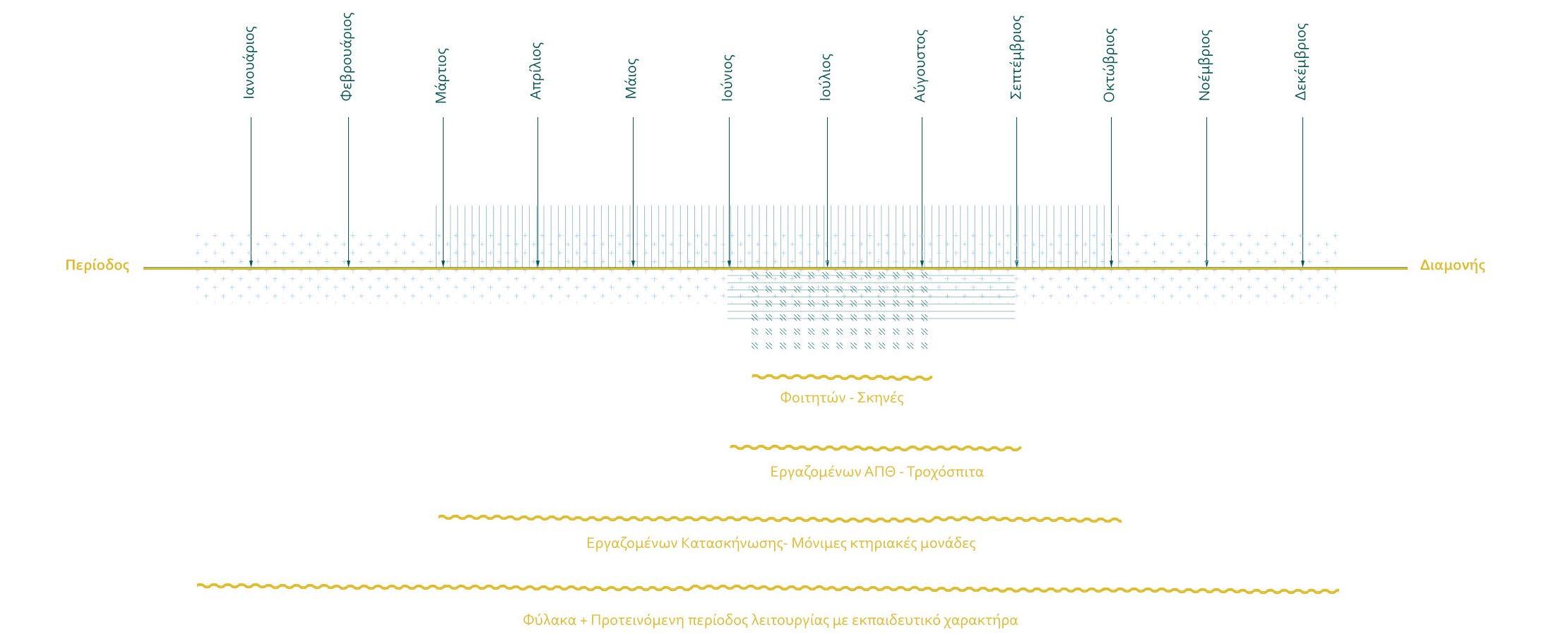

ΗΜΕΡΟΛΟΓΙΟ ΔΙΑΜΟΝΗΣ

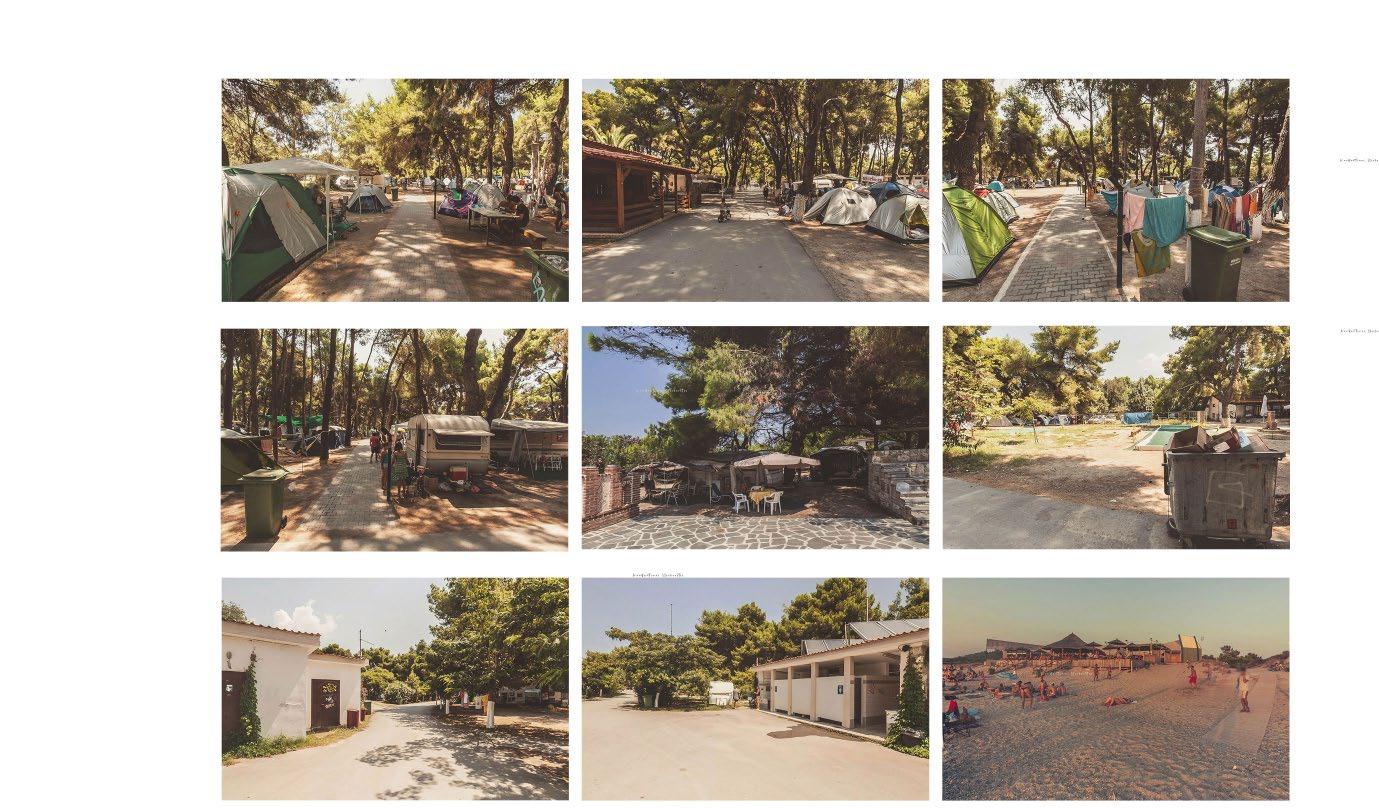

Η κύρια είσοδος γίνεται από την πάνω πλευρά του δρόμου, όπου συναντάει κανείς τον χώρο στάθμευσης και τις εγκαταστάσεις διοίκησης –αναμονής (σημείο πληροφόρησης, φυλάκιο, αναμονή, αποχωρητήρια , διοίκηση, ιατρείο και παντοπωλείο). Συνεχίζοντας βρίσκει την περιοχή με τις μόνιμες μονάδες κατοικιών, τα εργαστήρια και τις διάφορες υποστηρικτικές δομές για τα εργαστήρια. Πιο κάτω είναι συγκεντρωμένες οι αθλητικές εγκαταστάσεις υπαίθριες και μη, ενώ στην συνέχεια βρίσκεται μία έκταση που φιλοξενεί την τραπεζαρία – εστιατόριο και διάφορες καντίνες (food trucks). Ο κεντρικός άξονας καταλήγει στο προϋπάρχον σημείο ενδιαφέροντος, το παραλιακό μπαράκι ενώ έχει τοποθετηθεί και μία «θαλάσσια πισίνα» για αθλήματα. Η βλάστηση έχει διατηρηθεί ως έχει ενώ έχουν προστεθεί αρωματικά και θαμνώδη φυτά. Επιπλέον, στις περιοχές των τροχόσπιτων και των σκηνών έχουν διαμορφωθεί διατάξεις κοινόχρηστων λειτουργιών. Στα τροχόσπιτα εντοπίζεται μία μονάδα ενώ στις σκηνές οι μονάδες αυτές αριθμούνται σε τέσσερις. Διάσπαρτες στο χώρο και γύρω από κοινόβιους χώρους υπάρχουν διαμορφώσεις αναψυχής και ξεκούρασης. Ο σχεδιασμός ακολουθεί ένα ιεραρχημένο δίκτυο διαδρομών.

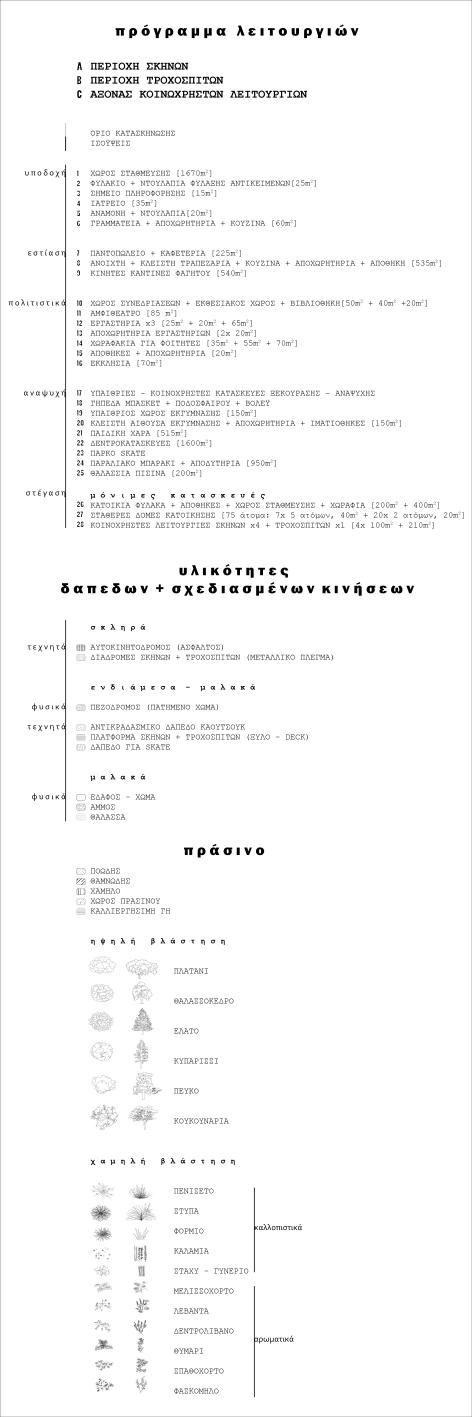

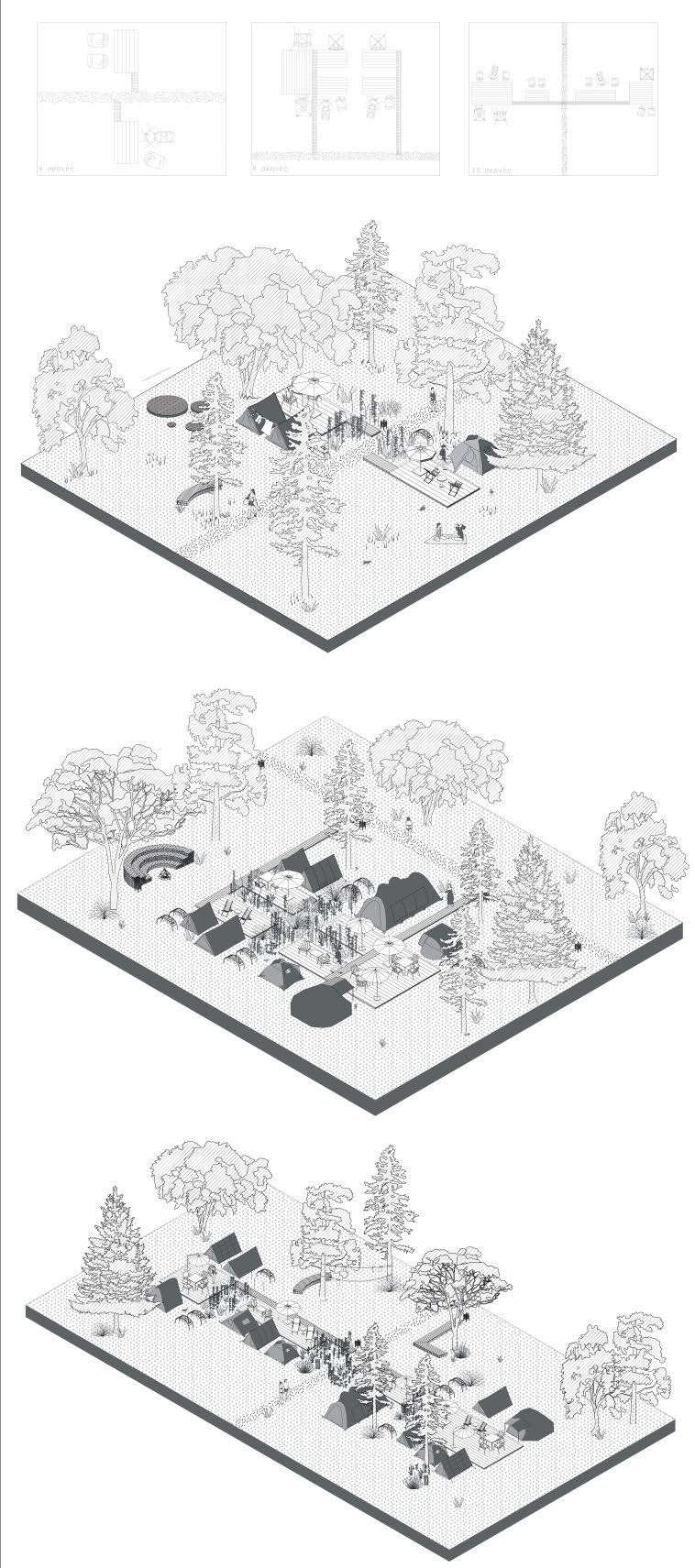

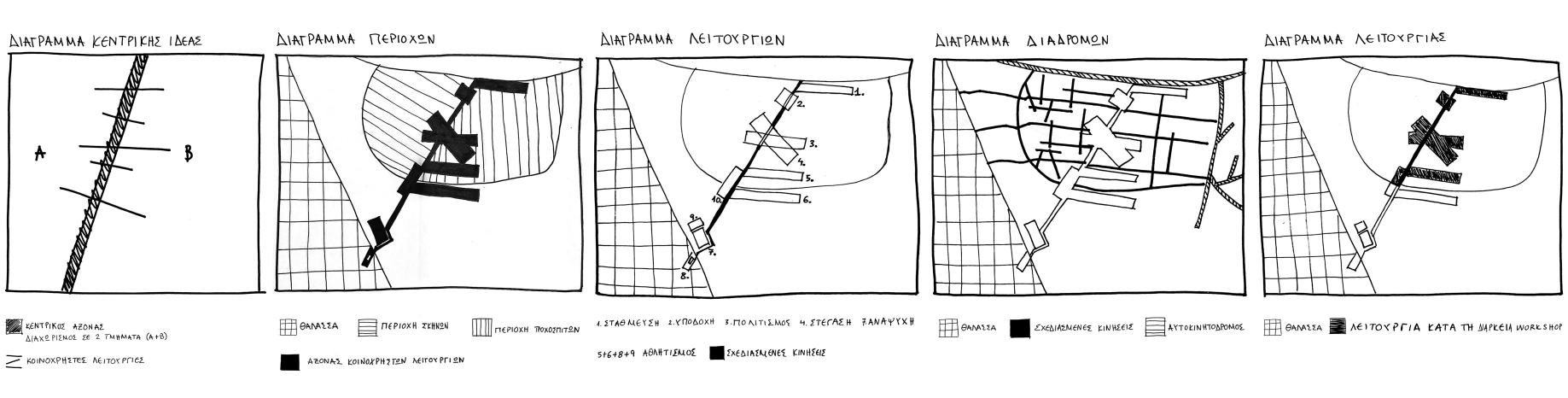

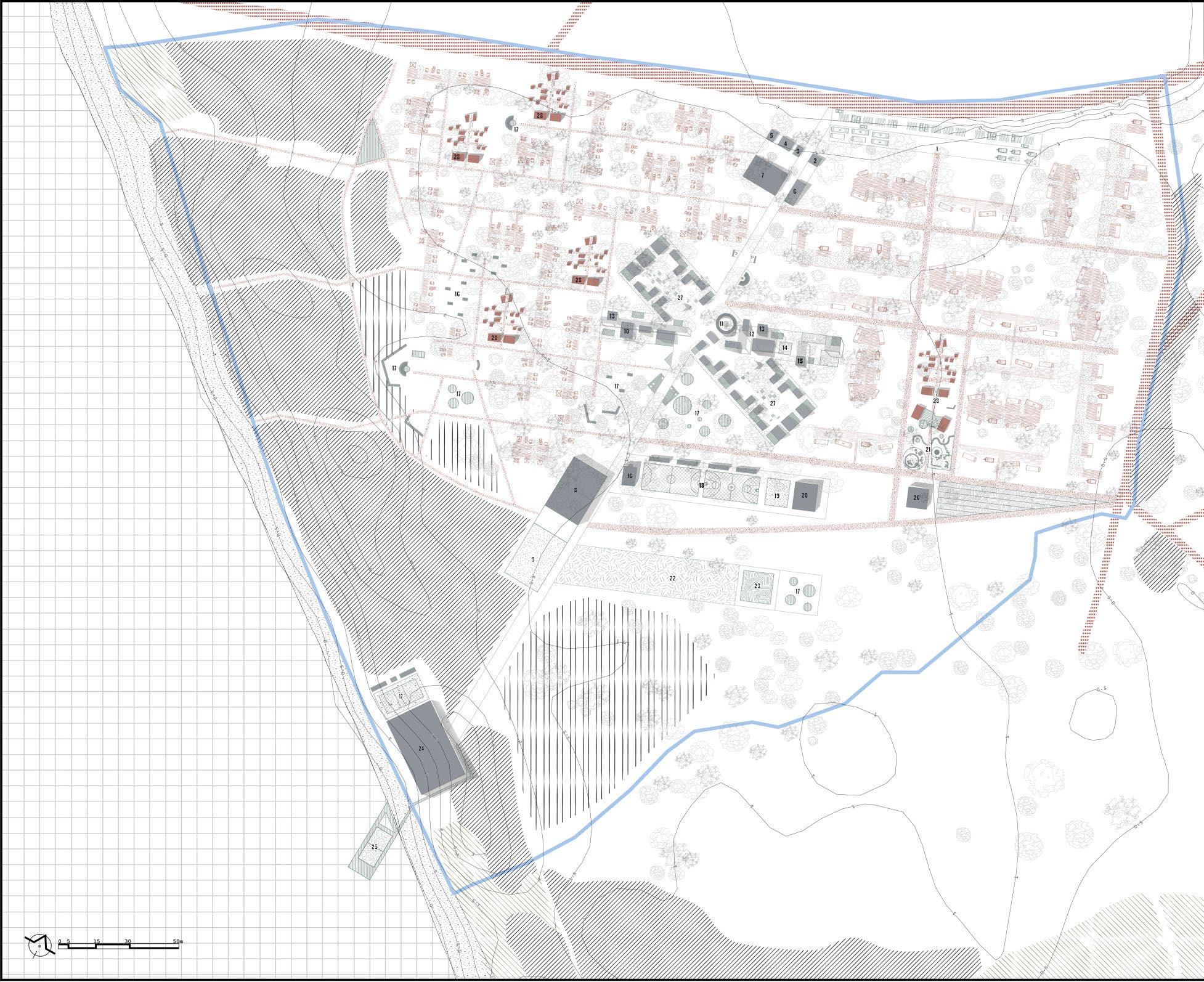

ΔΙΑΓΡΑΜΜΑΤΑ ΑΡΧΙΚΗΣ ΙΔΕΑΣ Σχεδιαστική αρχή της σύνθεσης αποτελεί ένας κεντρικός άξονας, που πάνω του αγκυλώνονται δευτερεύουσες γεωμετρίες που φιλοξενούν κοινόχρηστες λειτουργίες, ενώ παράλληλα διαχωρίζει την περιοχή μελέτης σε δύο τμήματα, αυτό των σκηνών και αυτό των τροχόσπιτων. Η κίνηση τόσο στις σκηνές

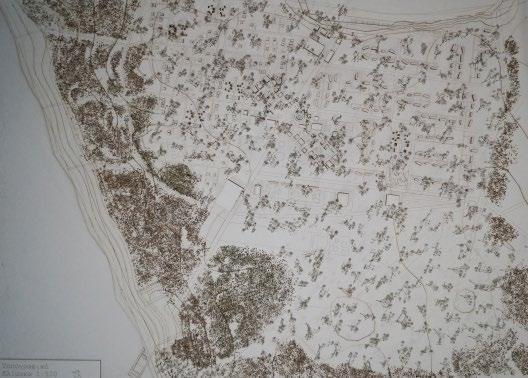

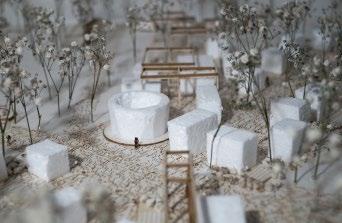

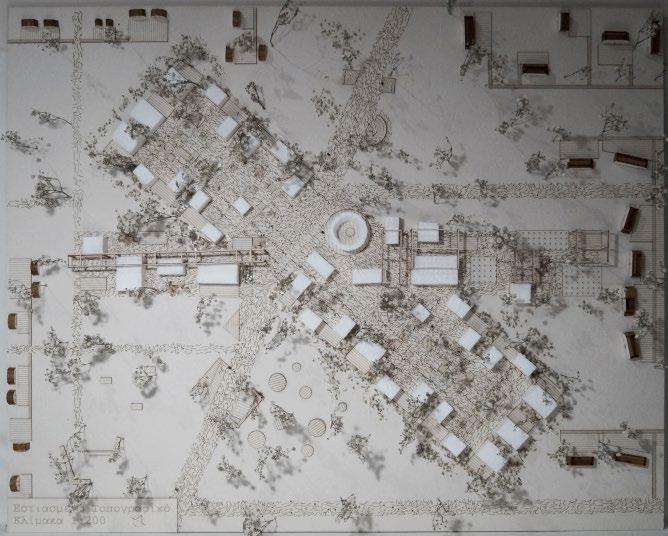

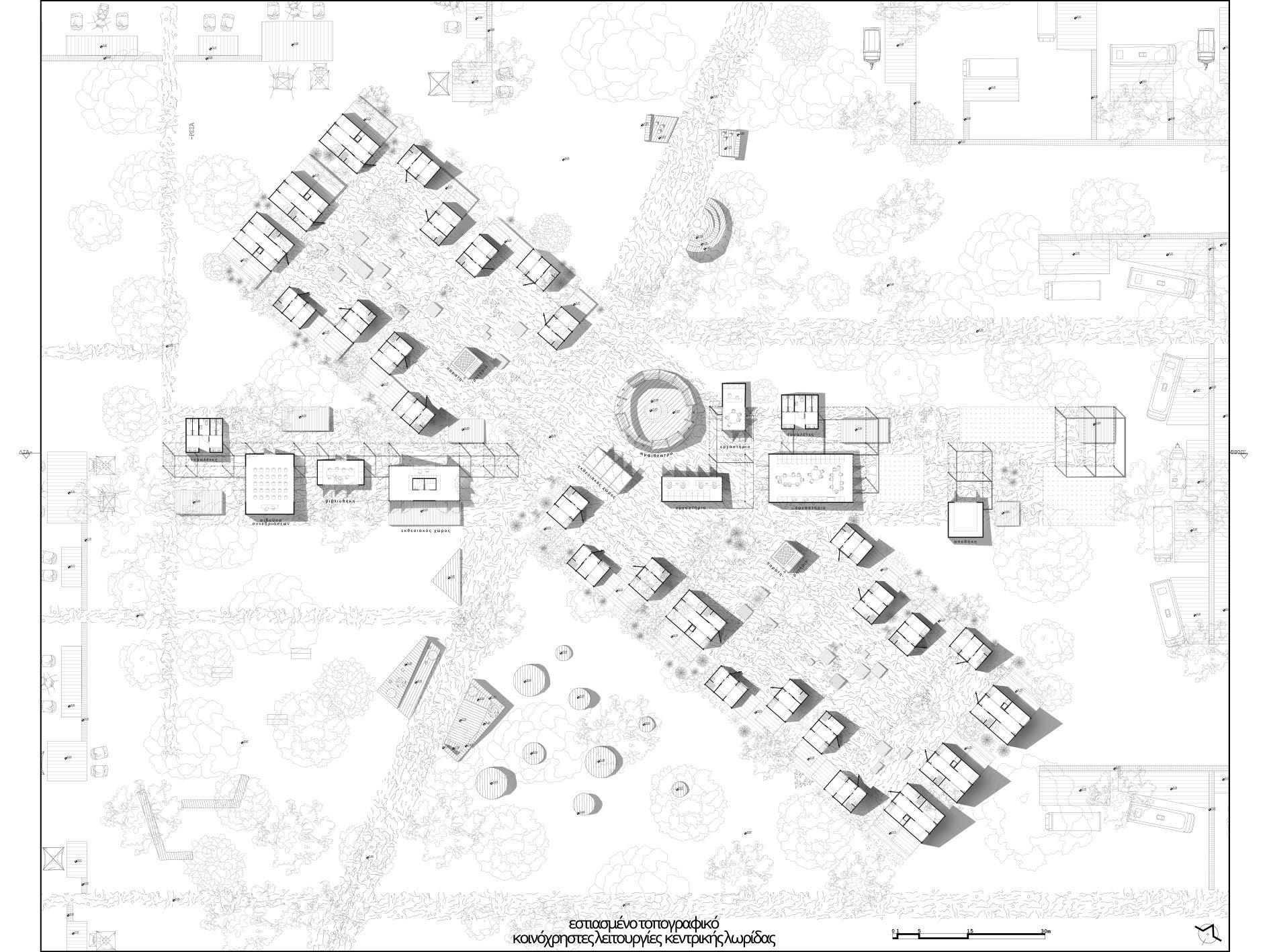

Στο εστιασμένο τοπογραφικό αναπαρίσταται ο κεντρικός πυρήνας της λωρίδας που θα λειτουργεί και εκτός των θερινών μηνών. Η γεωμετρία αυτή περιλαμβάνει συνεδριακό κέντρο, βιβλιοθήκη, εκθεσιακό χώρο, αμφιθέατρο, εργαστήρια, αποθήκη, χώρους υγιεινής και καλλιεργήσιμες

εκτάσεις γης. Στο άξονα που τέμνει αυτή την γεωμετρία εντοπίζονται οι χώροι διαμονής που χωρίζονται σε δύο κατηγορίες όπως θα δούμε στην συνέχεια. Η χωροθέτηση των στεγάστρων βασίστηκε σε έναν κάνναβο 1,5χ1,5 μ, που όπως θα γίνει αντιληπτό αποτελεί και τον κατασκευαστικό κάνναβο, δημιουργώντας έτσι σε επίπεδο κάτοψης την αίσθηση του «patchwork» με τα κομμάτια να αλληλοσυμπληρώνουν γεωμετρίες. Οι κατοικίες οργανώνονται σε γειτονιές με κοινούς υπαίθριους χώρους ενώ υπάρχει και η απαραίτητη απομόνωση – ιδιωτικότητα λόγω της φύσης που διεισδύει μέσα στην διαμόρφωση. Για την αποφυγή της αίσθησης της αυστηρής συμπαγούς γεωμετρίας και για την ενίσχυση της αίσθησης της

φύσης όλο το επίπεδο της λωρίδας όπως και των περιοχών εστιασμένης ανάλυσης αποτελείται από πατημένο χώμα (κουρασάνι) ενώ εντοπίζονται

κενά όπου αναπτύσσεται ελεύθερα η φύση. Παράλληλα, το φυσικό τοπίο έρχεται να αγκαλιάσει περιμετρικά την γεωμετρία ενισχύοντας ακόμη περισσότερο τον αρχικό στόχο σχεδιασμού.

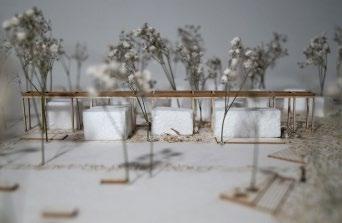

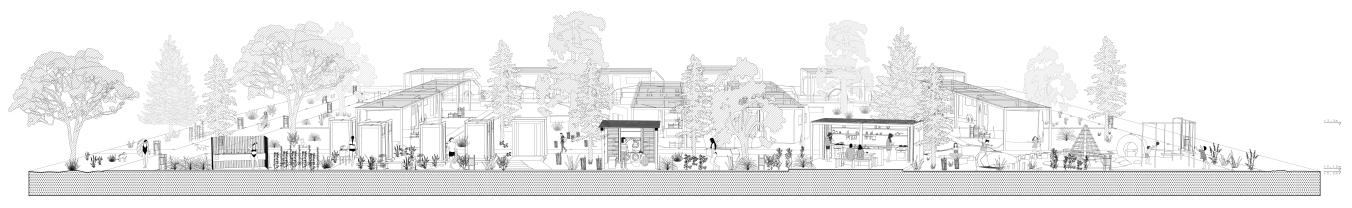

Από την τομή παρατηρούμε την σχέση των στεγάστρων που ίπτανται πάνω από τα κτίρια, προσδίδοντας μια αυτοδυναμία, τα ξύλινα δάπεδα (deck) καθώς και τον τρόπο που η φύση εισχωρεί και πάλι στην διαμόρφωση. Ακολουθώντας και εδώ την λογική του «patchwork» σε κατακόρυφο επίπεδο. Διακρίνεται επίσης, το αμφιθέατρο DIY κατασκευής για το οποίο θα γίνει αναφορά στην συνέχεια.

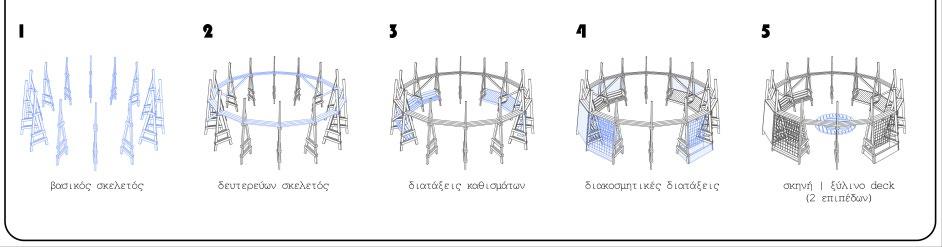

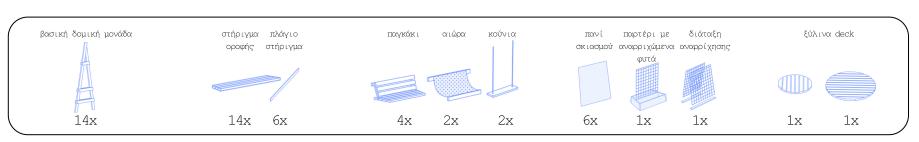

Ένα επιπρόσθετο στοιχείο ιδιοκατασκευής αποτελεί και το κυκλικό

«αμφιθέατρο», του οποίου η κατασκευαστική αρχή παρουσιάζεται με τα παραπάνω βήματα, ενώ αριθμούνται και κωδικοποιούνται τα στοιχεία από τα οποία απαρτίζεται η κατασκευή, με σκοπό την εύκολη

κατανόηση της δομής του.

ΑΜΦΙΘΕΑΤΡΟ

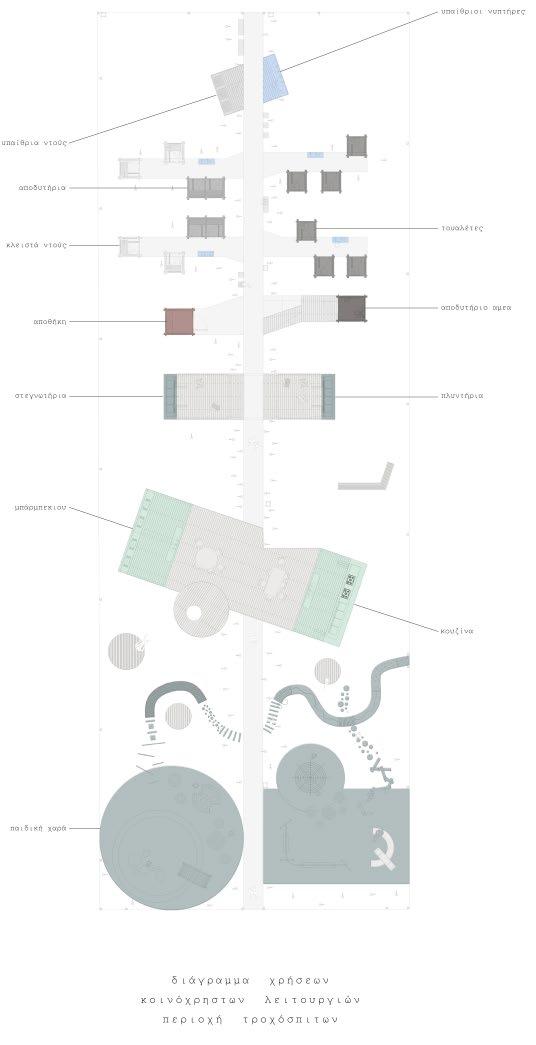

ΤΟΜΗ ΚΕΝΤΡΙΚΗΣ ΛΩΡΙΔΑΣ ΚΟΙΝΟΧΡΗΣΤΩΝ ΛΕΙΤΟΥΡΓΙΩΝ

υπαίθρια ντούς

αποδυτήρια

κλειστά ντους

αποθήκη

στεγνωτήρια

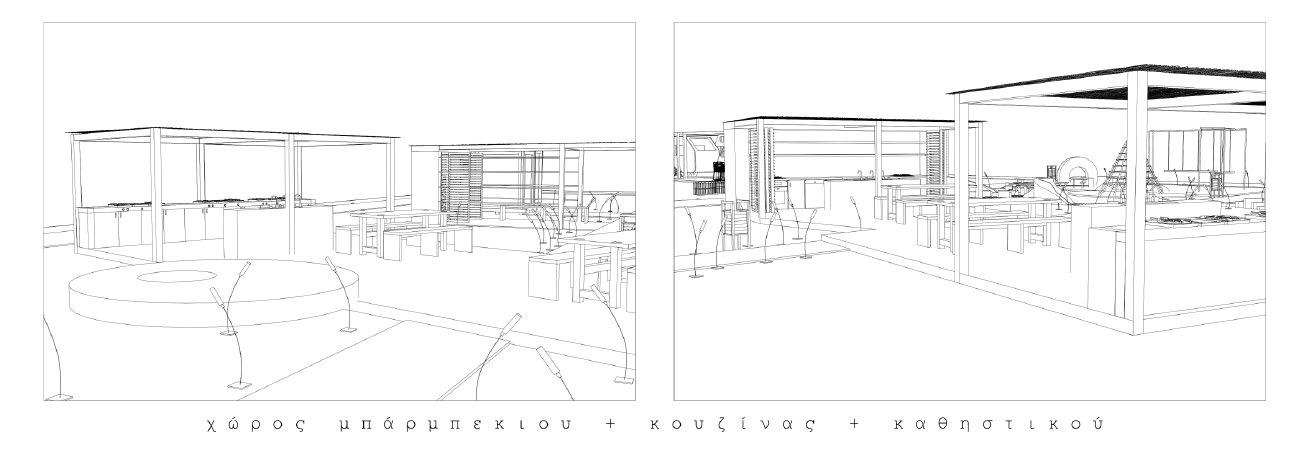

μπάρπεκιου

ΚΑΛΑΜΩΤΗ υπαίθριοι νυπτήρες

τουαλέτες

αποδυτήριο αμεα

πλυντήρια

παιδική χαρά

κουζίνα

μας για τις ιδιοκατασκευές μας οδήγησε στην

ΛΕΙΤΟΥΡΓΙΩΝ | ΠΕΡΙΟΧΗ ΤΡΟΧΟΣΠΙΤΩΝ

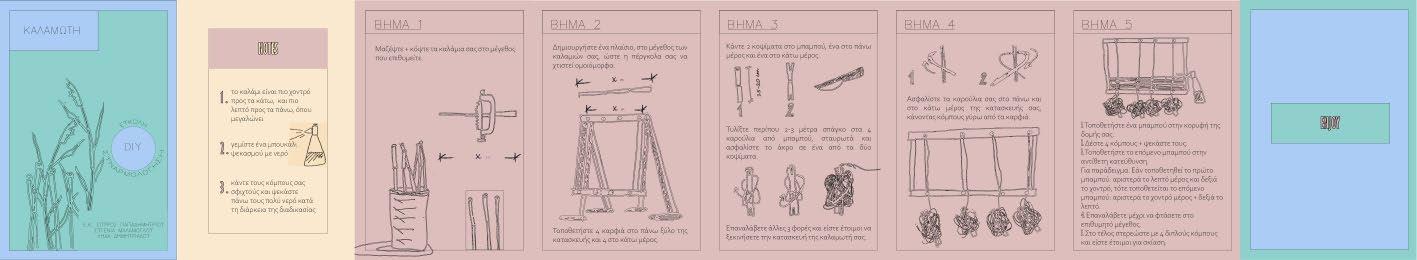

πολλών στοιχείων από τους ίδιους τους φοιτητές. Η καλαμωτή που καλύπτει όλα τα προτεινόμενα στέγαστρα αποτελεί ένα τέτοιο στοιχείο. Για την καλύτερη κατανόηση παρατίθενται οι οδηγίες με απλά και κατανοητά βήματα. ΔΙΑ ΜΗΚΗΣ ΤΟΜΗ ΚΟΙΝΟΧΡΗΣΤΩΝ

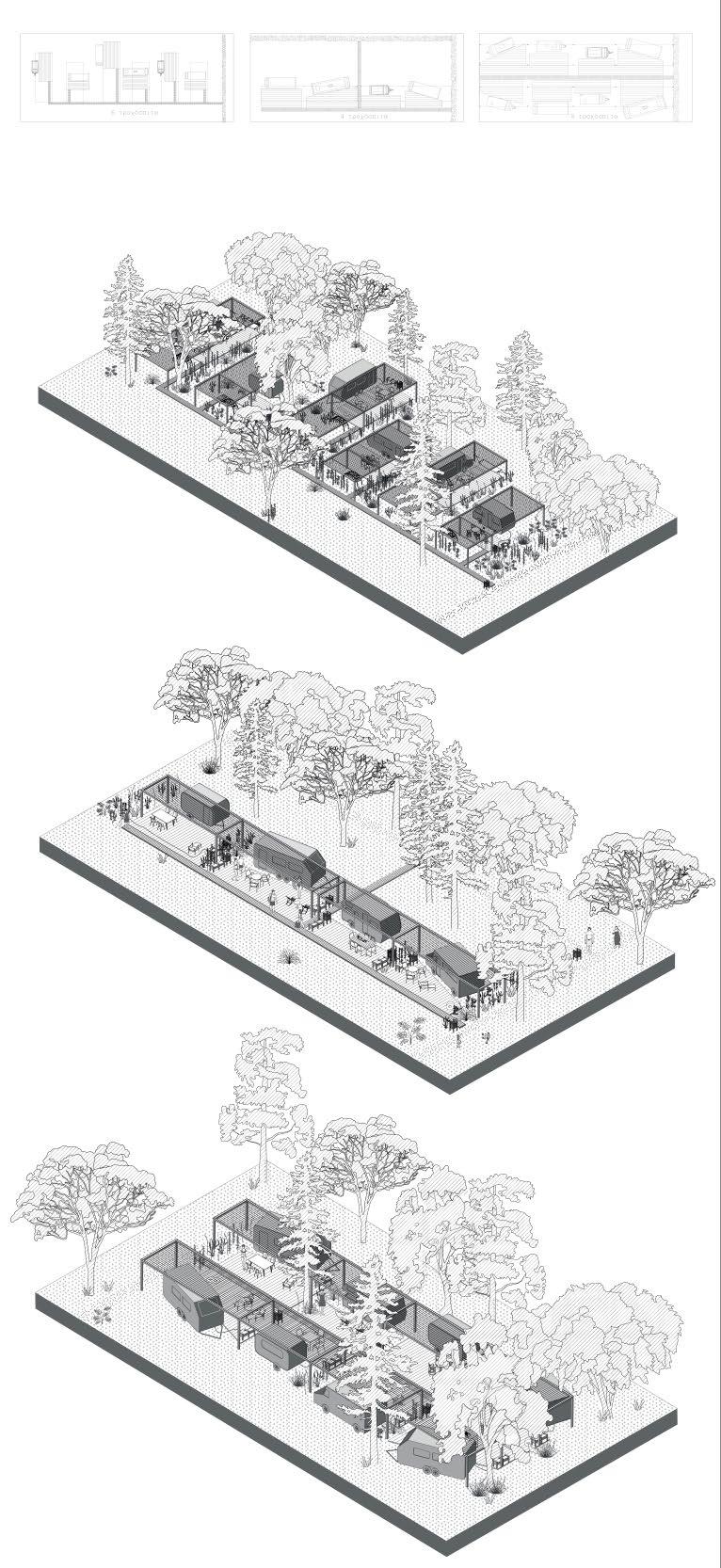

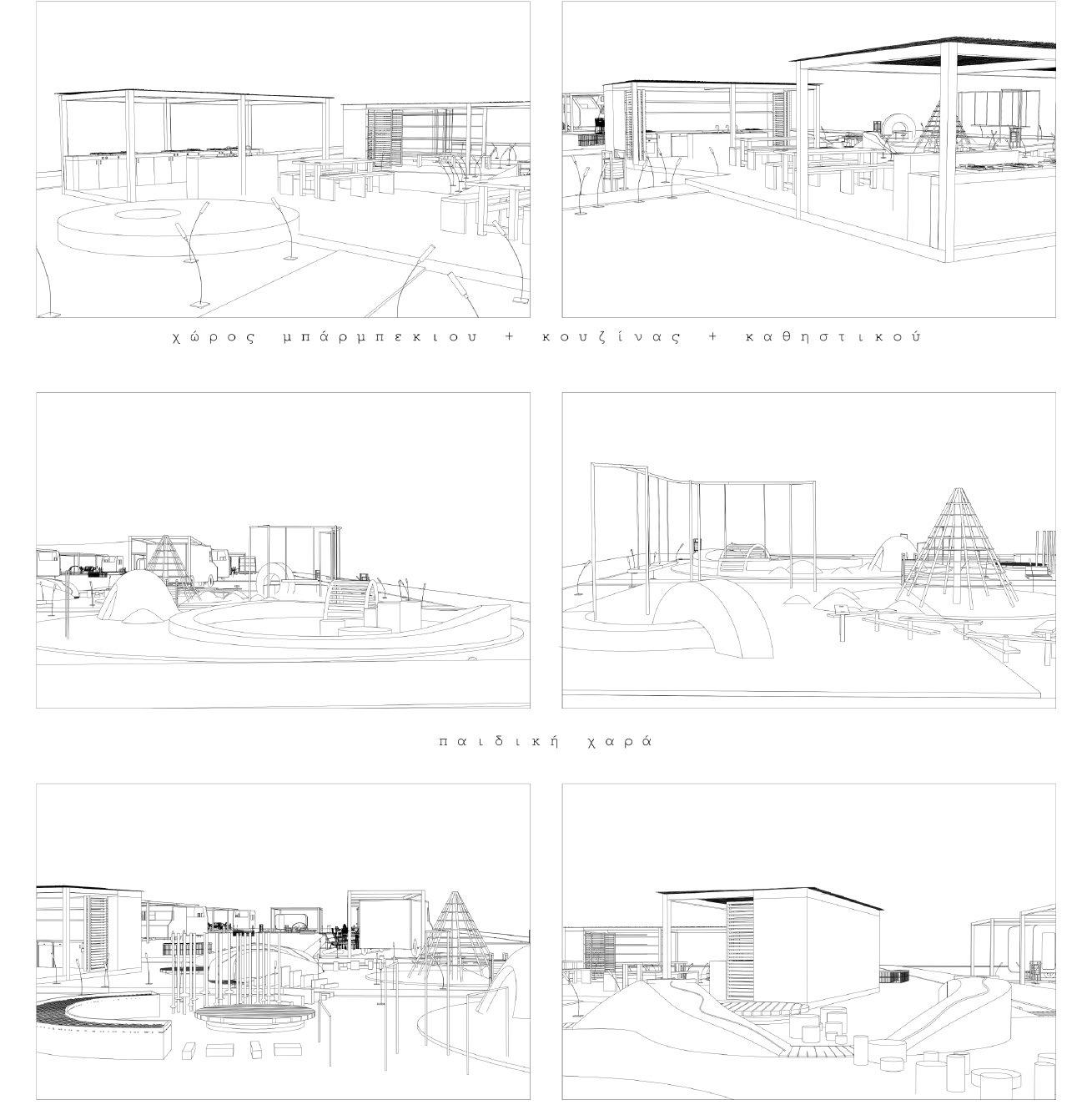

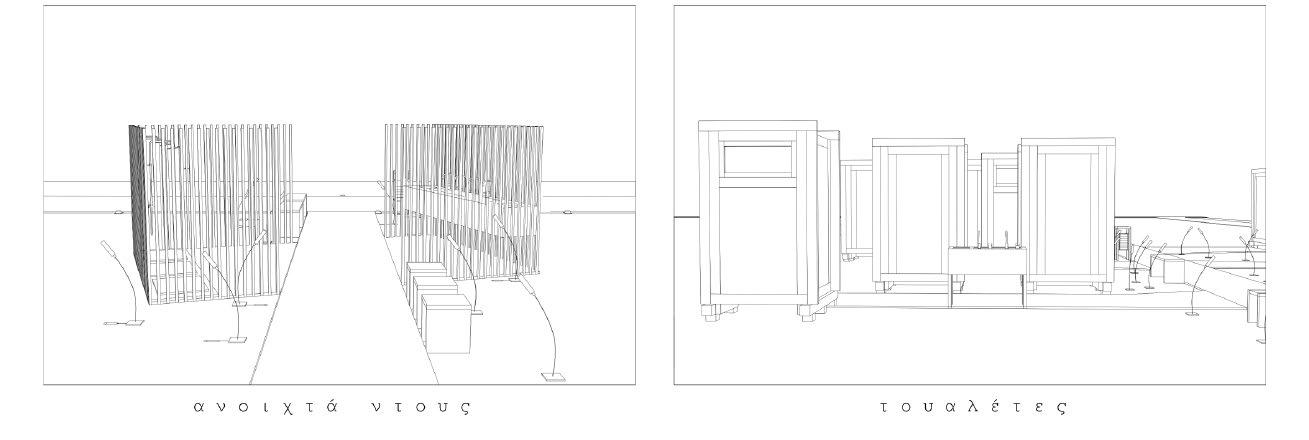

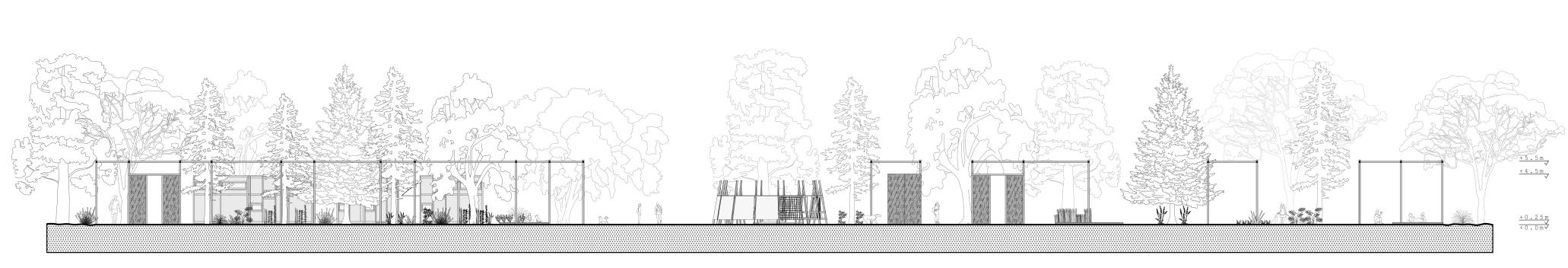

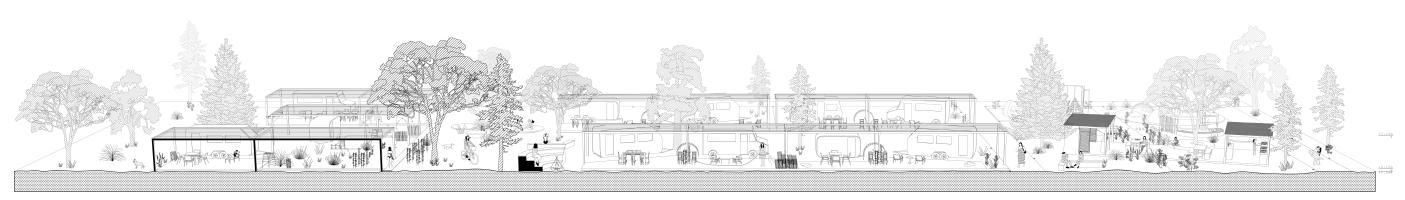

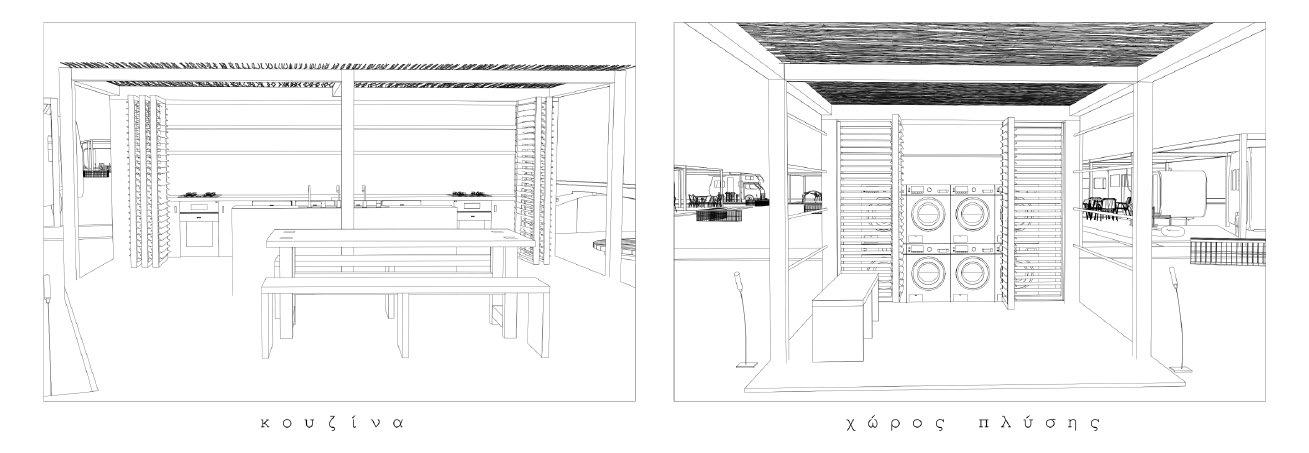

Οι τομές αυτές στοχεύουν να αναπαραστήσουν μία καθημερινή μέρα στον κατασκηνωτικό χώρο με τις υπό πρόταση διατάξεις και διαμορφώσεις. Στην δια μήκη τομή φαίνεται η σχέση των στεγάστρων και των διαμορφώσεων, καθώς επιλύουν το θέμα των πράσινων πανιών που τοποθετούνται πάνω από τα τροχόσπιτα. Η εγκάρσια τομή , κατά μήκος των κοινόχρηστων λειτουργιών παρουσιάζει τον τρόπο

λειτουργίας των παραπάνω όπως και την σχέση τους με την φύση.

εντοπίζονται τα υπαίθρια ντουζ και οι νιπτήρες, στην συνέχεια σε διακλαδώσεις τοποθετούνται τα αποχωρητήρια, κλειστά ντουζ, αποδυτήρια, αποχωρητήρια ΑΜΕΑ, αποθήκη, πλυσταριό και η κουζίνα με το χώρο της τραπεζαρίας και του καθορισμένου ανοικτού χώρου ψησίματος. Ο άξονας αυτός καταλήγει στην παιδική χαρά. Αντίστοιχη οργάνωση

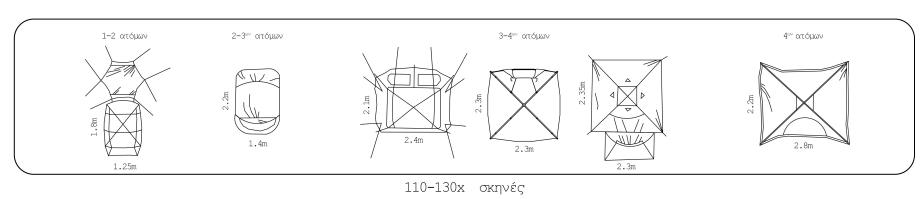

Στον σχεδιασμό εντοπίζονται τρεις διαφορετικές διατάξεις

οργάνωσης των σκηνών. Η πρώτη διάταξη φιλοξενεί 2-4 σκηνές, η δεύτερη 8 και η τρίτη 13. Γενικά στις διατάξεις των σκηνών ο

εξοπλισμός είναι πιο ελεύθερος ενώ και πάλι στις ενδιάμεσες

εκτάσεις μεταξύ των διατάξεων εντοπίζονται καθιστικά ενισχύοντας την κοινωνικότητα. Υπάρχει και εδώ μία ιεράρχηση των υλικών: πατημένο χώμα, μεταλλική σχάρα, ξύλινο δάπεδο (deck) ενώ η φύση διαμορφώνει τα όρια ιδιωτικότητας από την μία αλλά από την άλλη οροθετεί και μικρογειτονιές. Οι διατάξεις χωρίζονται σε αυτές τις κατηγορίες σύμφωνα με τα αποτελέσματα του ερωτηματολογίου καθώς είναι απαραίτητο να υπάρχει μία διαβάθμιση ανάλογα με τις ανάγκες και τις απαιτήσεις των χρηστών.

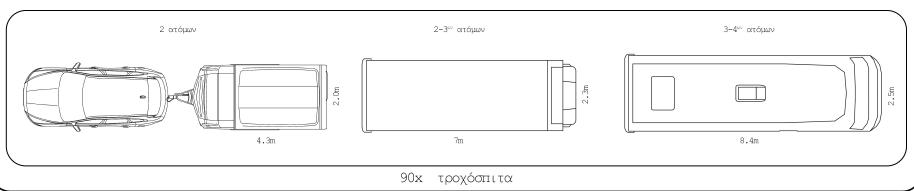

Στα τροχόσπιτα όπως παρατηρούμε εντοπίζεται ο διαχωρισμός τριών διαφορετικών διατάξεων ανάλογα με τις επιθυμίες και τις ανάγκες των χρηστών. Πιο αναλυτικά, υπάρχει η διάταξη για τα μονά τροχόσπιτα, διάταξη σε σειρά και κατά μέτωπο διάταξη. Παρατηρούνται και εδώ διαμορφώσεις που επιτρέπουν την φύση να γίνει ενιαίο κομμάτι του σχεδιασμού ενώ κάποιος μπορεί να παρατηρήσει και τις διατάξεις των στεγάστρων όπου φαίνεται στο σημείο αυτό καλύτερα η γεωμετρία ενοποίησης σε αντίθεση με τις λοξές χαράξεις της διαμόρφωσης σε επίπεδο κάτοψης. Η ιεράρχηση των υλικών είναι η ίδια με αυτήν των σκηνών.

ΧΩΡΗΤΙΚΟΤΗΤΑ

Με βάση τις προτεινόμενες

περιοχή των τροχόσπιτων μπορούν να φιλοξενηθούν περίπου 90 τροχόσπιτα. Στο συγκεκριμένο διάγραμμα παρατίθενται παραδείγματα μεγεθών τυπικών τροχόσπιτων όπως και η χωρητικότητα τους σε άτομα. Ο κατάλογος αυτός επιχειρεί να δώσει μία αίσθηση κατανομής των επισκεπτών – χρηστών στις εγκαταστάσεις του κατασκηνωτικού χώρου.

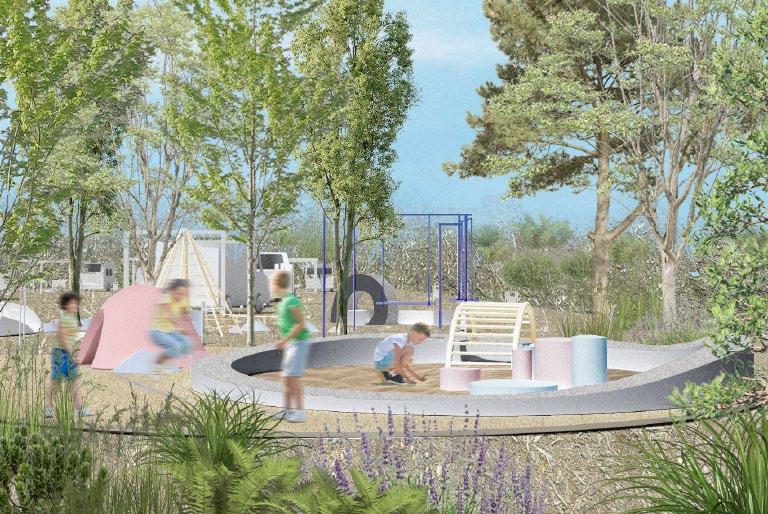

Παρατηρεί κανείς με ένα σουρεαλιστικό τρόπο αναπαράστασης την σχέση των κοινόχρηστων εγκαταστάσεων με το φυσικό στοιχείο. Μία καθημερινή μέρα διακοπών στον κατασκηνωτικό χώρο όπου οι άνθρωποι μαγειρεύουν στην κουζίνα, πλένουν, λιάζονται κάτω από τον καλοκαιρινό ήλιο και τα παιδιά παίζουν ανέμελα στην παιδική χαρά.

που υπάρχουν στον κατασκηνωτικό χώρο και έχουν την δυνατότητα να φιλοξενήσουν 2 έως και 5 άτομα αντίστοιχα. Η κατασκευαστική δομή βασίζεται πάνω στον αρχικό κάνναβο 1,5χ1,5μ. Στο πρώτο επίπεδο βρίσκονται οι κοινόχρηστες λειτουργίες, ενώ στο δεύτερο επίπεδο βρίσκονται οι χώροι ξεκούρασης.

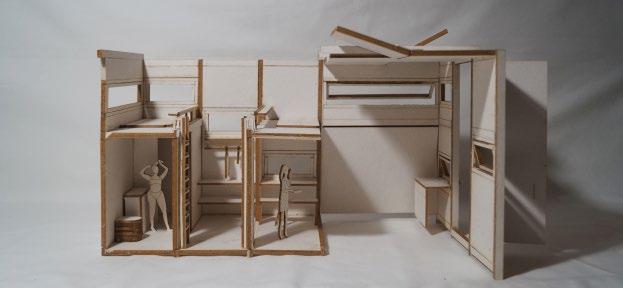

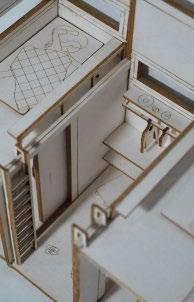

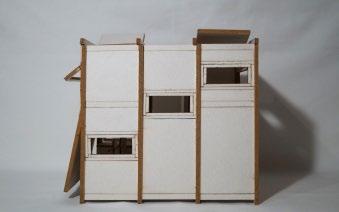

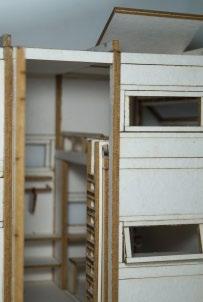

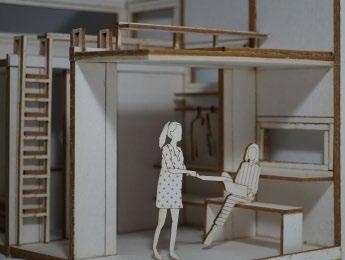

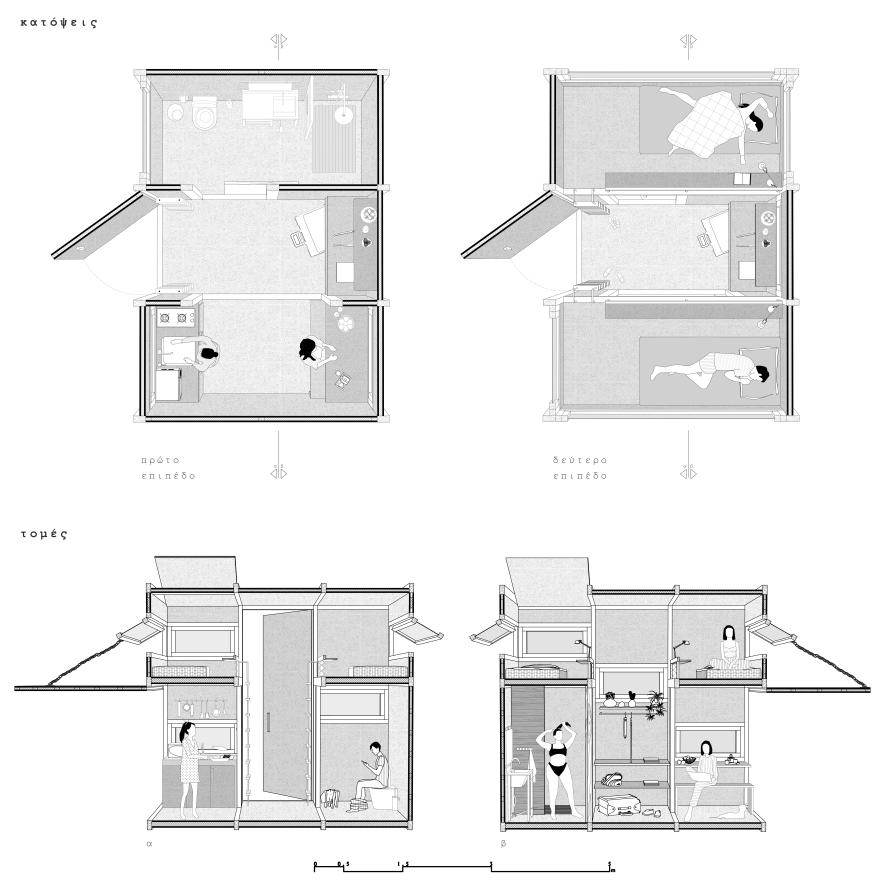

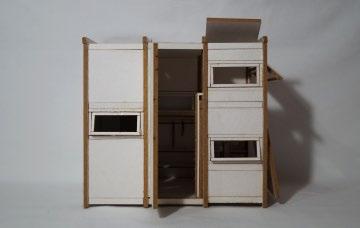

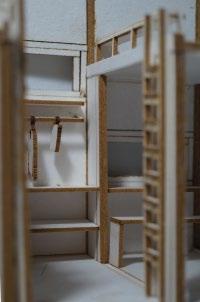

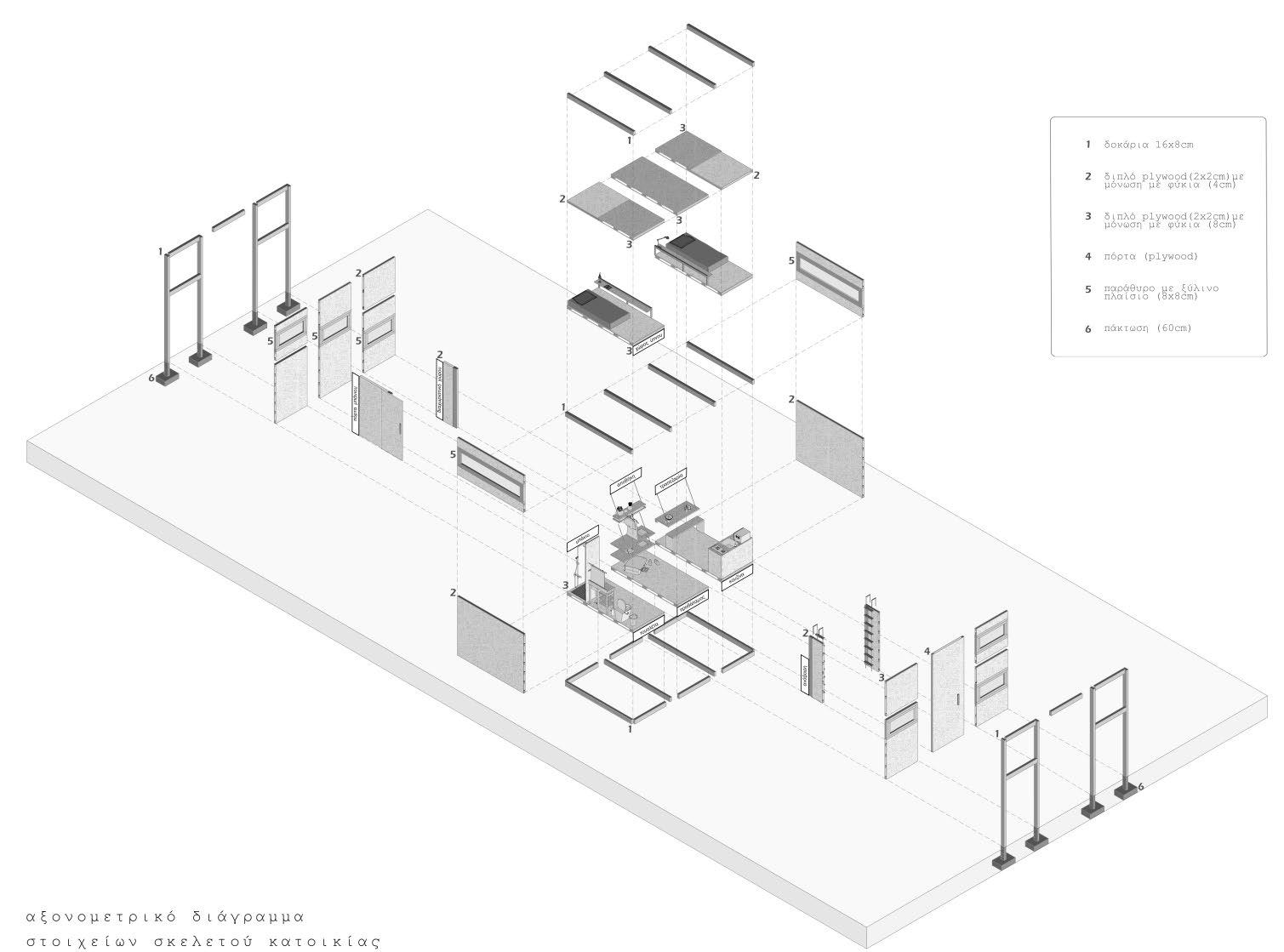

Στην κατοικία των δύο ατόμων (21τ.μ) αποτελεί το μοντέλο (modulo) για την μεγαλύτερη. Η λογική της κατοικίας ακολουθεί τον κάνναβο 1,5χ1,5μ καθώς κάθε τμήμα (1,5χ3μ) έχει διαφορετική λειτουργία. επίσης, υπάρχουν ανοιγο-κλεινόμενα τμήματα τόσο στην οροφή όσο και στην όψη για επαρκή φωτισμό και αερισμό ενώ και τα παράθυρα σε επίπεδο μεγέθους ακολουθούν και αυτά την λογική του τυπικού μας καννάβου. Η κατασκευαστική δομή της κατοικίας αποτελείται από τρία πλαίσια 1,5χ3μ τα οποία αποτελούνται από δοκάρια διατομής 0,08 χ0,16μ και πληρώνονται από σανίδες κόντρα πλακέ (plywood) με ενδιάμεση μόνωση από φύκια. Ο λειτουργικός διαχωρισμός των κατοικιών γίνονται με βάση τον κάνναβο των πλαισίων δηλαδή, την κατασκευαστική δομή.

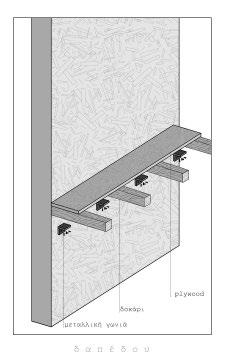

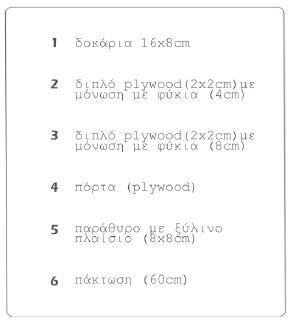

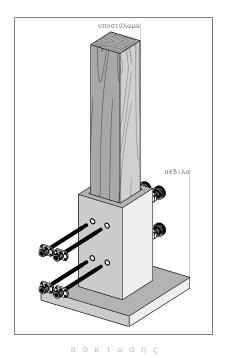

Για το τέλος αναφέρουμε κάποιες κατασκευαστικές λεπτομέρειες. Στην πρώτη παρουσιάζεται ο τρόπος πάκτωσης του κύριου υποστυλώματος στο έδαφος με την χρήση πεδίλου, στην δεύτερη παρατηρεί κανείς τον τρόπο στήριξης των σανίδων κόντρα πλακέ (plywood) πάνω στα δοκάρια

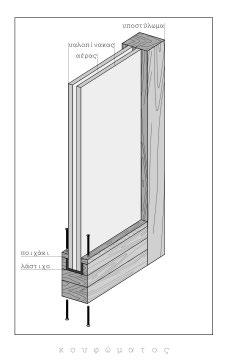

του πατώματος και τέλος αναπαρίσταται η κατασκευή του κουφώματος με τα υποστυλώματα, το διπλό υαλοπίνακα και το λάστιχο ανάμεσα στα ποιχάκια.

ΕΥΧΑΡΙΣΤΙΕΣ Για την βοήθεια στην εκπόνηση της παραπάνω διπλωματικής εργασίας θα θέλαμε να ευχαριστήσουμε τον επιβλέποντα

κύριο Σπυρίδωνα Παπαδημητρίου, για την εμπιστοσύνη και την στήριξη που μας έδειξε όλο αυτό το διάστημα. Θερμές

κύριο

του >Τμήματος Τοπογραφίας τουΑΠΘ. Θα ήταν παράλειψη να μην ευχαριστήσουμε την κυρία Άννα Παπαδοπούλου και τον κύριο Βασίλη (φύλακα της κατασκήνωσης) για τα βιώματα και τις πληροφορίες που μας μετέφεραν. Τέλος, ευχαριστούμε
