LaikART PORTFOLIO

PORTFOLIO 2023

Andrei Mihai Laikart

Nome Cognome

Cellulare E-mail

Andrei Mihai Laikart 327 356 52 48

laikartandreimihai@yahoo.it

Diploma da Geometra al G.Guarini di Torino.

Laurea Triennale presso il Politecnico di Torino in Architettura. 2020

Abilitazione professionale 2022.

Laurea Magistrale in Architettura Costruzione e Città. 2022

Esperienza da tirocinante presso N. Blu Architetti, come tirocinio di 300 ore. 2018. Collaborazione con lo studio Marco Cresto dal 2019 ad oggi.

Progettazione per MTS come designer di arredo. 2019.

Collaborazione con lo studio ShARe dal 2022 in corso.

• Autocad_2D, Autocad_3D;

• AllPlan;

• Cinema 4D;

Breve

Descrizione Persona volenterosa, con capacità di relazionarsi con gruppi di progetto e di lavoro.

Possiede conoscenze del design d’interni e della progettazione. Si diverte nella composizione e nella creazione di progetti, che spaziano dal interior design all’urbano.

Abile nell’analisi urbanistica della città e del paesaggio.

• SketchUp;

• Adobe CC (In, Ps, Ai);

• 3ds Max ( modellazione e rendering);

• DIALux Evo;

• Agisoft Photoscan;

• Thermus; Termolog; Iris 5.1;

• Pachetto Office (patente ECDL).

• Italiano Madre Lingua;

• Romeno Madre Lingua;

• Inglese B2

Maria Adelaide (ex-Ospedale)

Le Corpse (=Il Corpo)

Museo Del Mobile

OGM

Pag. 32

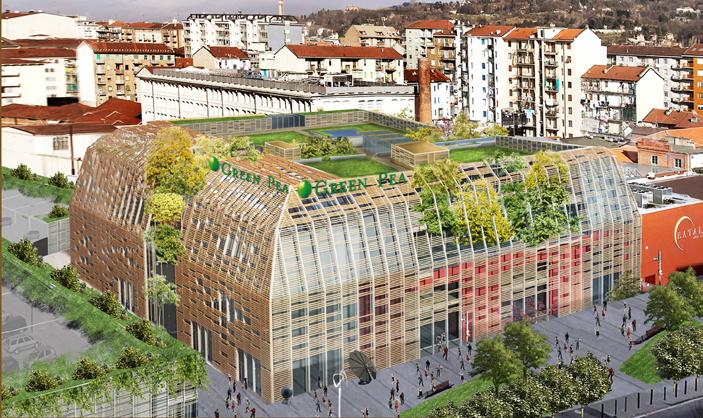

Green PEA

MTS, story

Architettura verso l’agricoltura

Progetto TDH & Tesi

edilizia inducomspecifico Pisa, Dora

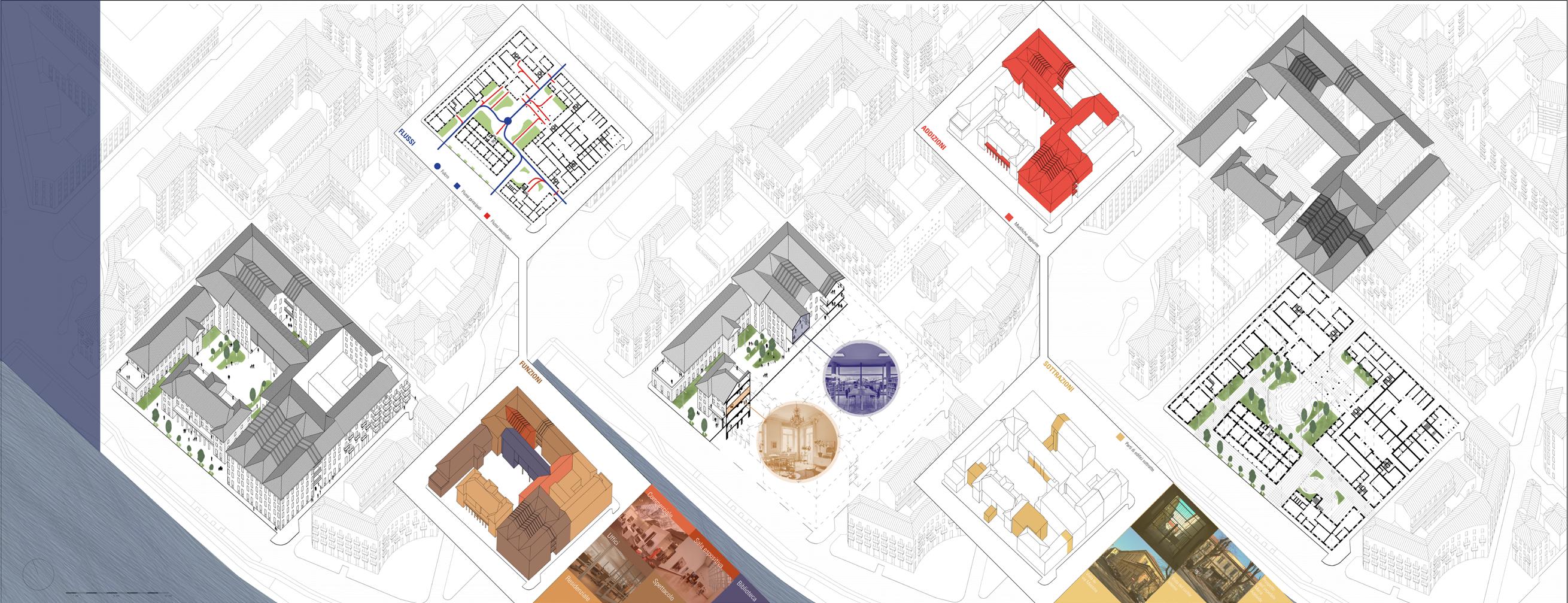

Maria Adelaide

Rifunzionalizazione dell’exOspedale

Il progetto viene creato dalla volontà di aprire l’isolato e di inserire al suo interno edifici residenziali, spazi commerciali, sale espositive, edifici per lo spettacolo e un parco pubblico con l’intento di creare un mix funzionale in grado di interagire in modo sinergico e migliorare la qualità abitativa dei residenti e dei cittadini. Il lotto si trova in Borgo Rossini, zona prevalentemente di vecchia edificazione, a carattere misto fra edilizia residenziale, attività industriali, artigianali e commerciali, nello specifico tra via Catania, via Pisa, via Messina e Lungo Dora Firenze.

Schema dei Flussi

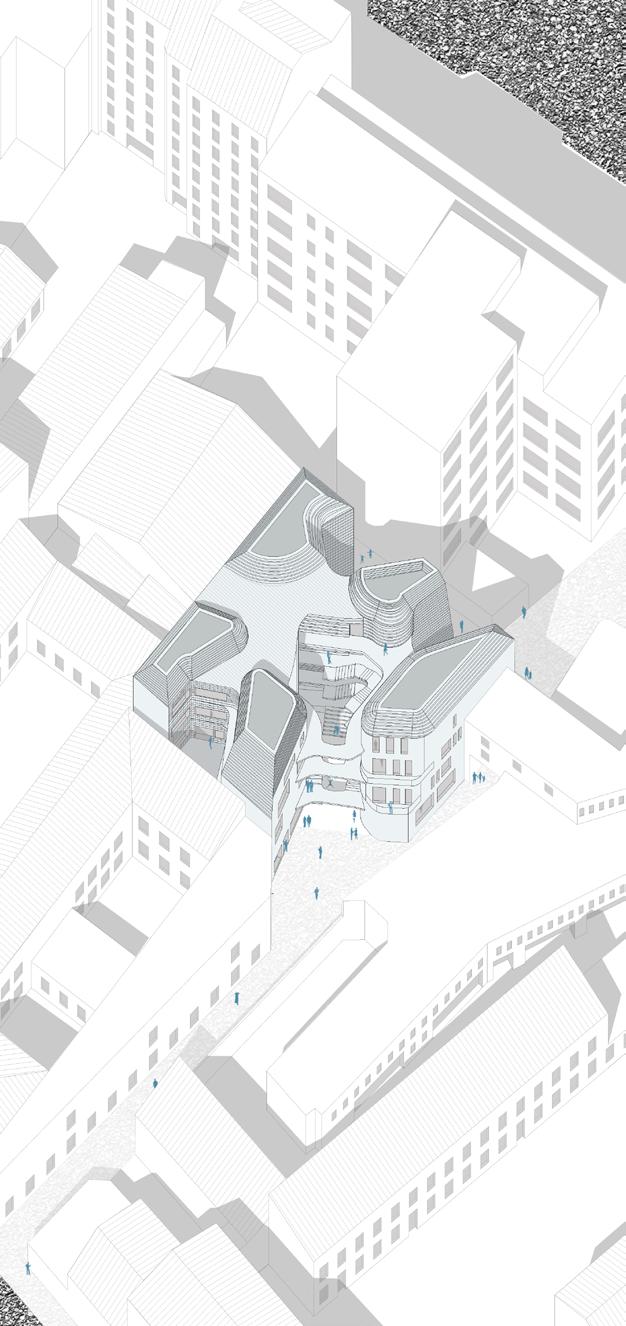

Les Courbes nasce dentro un tesuto denso della città consolidata del tredicesimo arrondissement a Parigi. Come soluzione alla sfida di un nuovo modo di vivere in una città che manca della disponibilità di nuovi spazi.

Esso si pone l’obiettivo di creare spazi di socializzazione per garantire la massima interazione tra gli abitanti con un percorso aperto alla vista; ciò nella volumetria è messo in rilievo da una grande apertura in senso verticale, data appunto dal nucleo centrale portante con ulteriore funzione di garantire la presenza della luce solare a tutti gli ambienti. Al taglio della corte si aggiungono sul lato Sud e Nord delle rientranze orientate per far sì che la luce e la ventilazione naturale raggiungano gli spazi interni dell’edificio.

La forma nascce, quasi autonomamente, dalla considerazione dei fattori ambientali quali Sole e Vento: a tutto ciò vengono aggiunte le necessità della popolazione parigina.

Forma dalle regole Urbanistiche di Parigi.

Forma del Progetto.

Les Courbes si presenta come un organismo dotato di pelle e ossa con un’ordinata connessione delle parti di un tutto. Esso è composto da un sistema aperto di circolazione e di

Sole e Vento

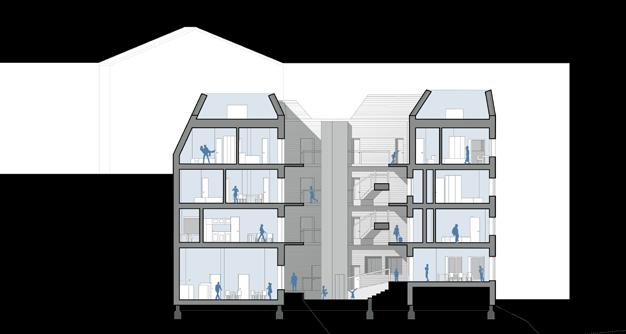

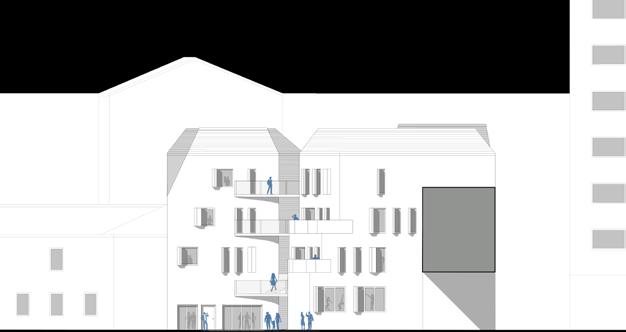

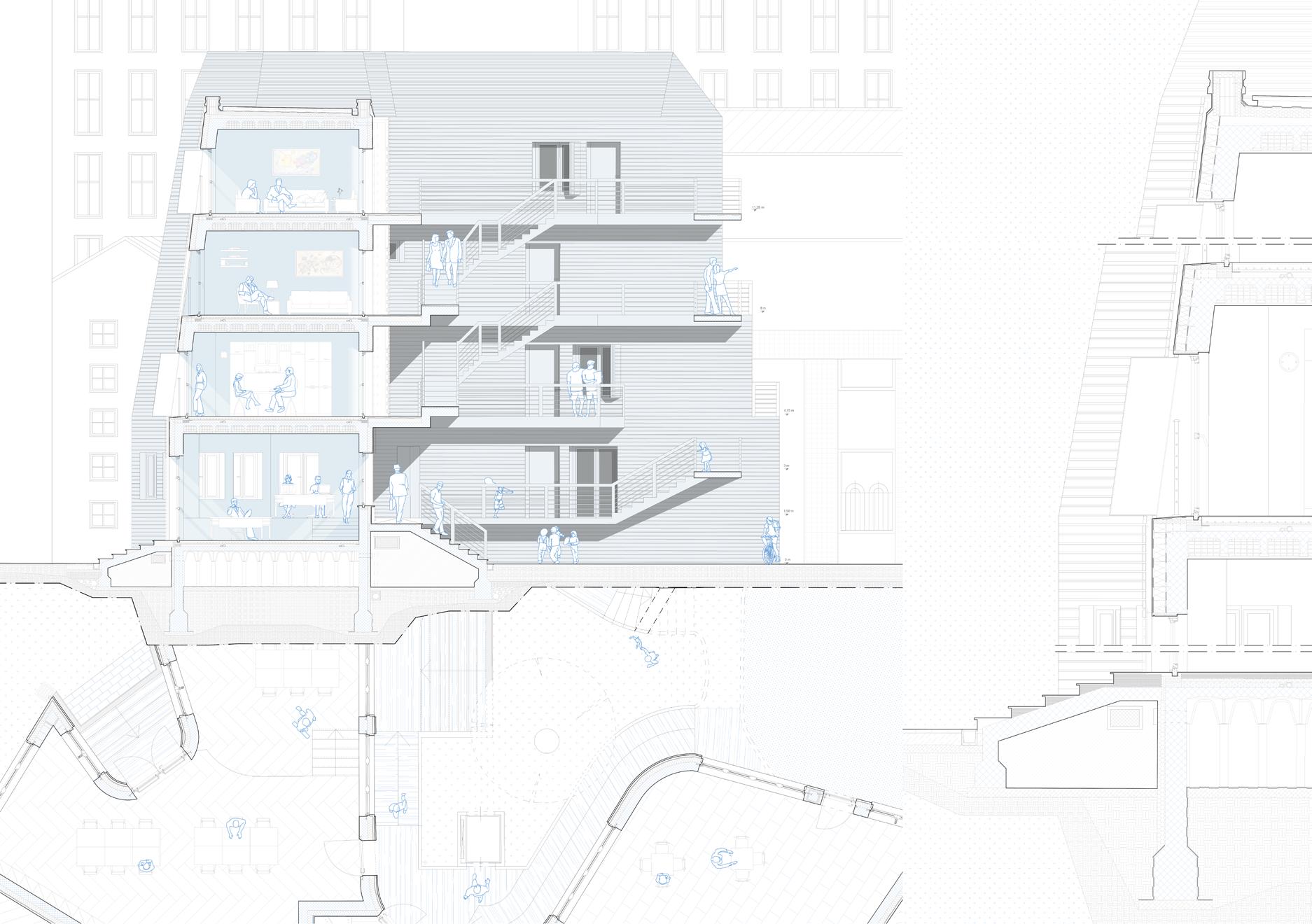

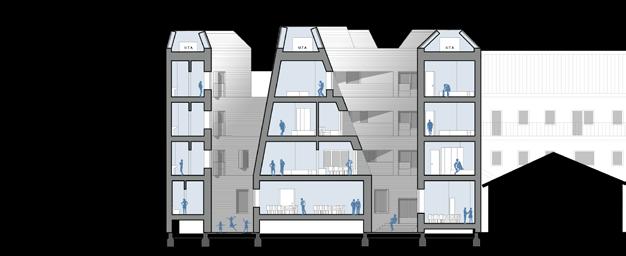

SEZIONE BB’

coordinate Nord-Sud, Est-Ovest. Gli alloggi si articolano attorno al cuore di muratura portante

La forma nascce, quasi autonomamente, dalla considerazione dei fattori ambientali quali Sole e Vento: a tutto ciò vengono aggiunte le necessità della popolazione parigina.

Les Courbes si presenta come un organismo dotato di pelle e ossa con un’ordinata connessione delle parti di un tutto. Esso è composto da un sistema aperto di circolazione e di connessione a rampa per fornire le aree comuni che diviene un sistema di scale miste a ballatoio nei restanti tre piani, nell’area delle residenze. La distribuzione al piano terra mette in relazione gli spazi interni gradualmente sopraelevati, come il bar, il locale bici, la biblioteca e la palestra, con la coorte dell’edificio. Le unità abitative sono caratterizzate dalla regola compositiva della griglia orientata secondo le coordinate Nord-Sud, Est-Ovest. Gli alloggi si articolano attorno al cuore di muratura portante secondo il criterio delle zone giorno con affaccio a Sud.

Dalla sua forma ne è derrivata anche una particolare attenzione ai fattori che ne sono concatenati come la Struttura e la Distribu

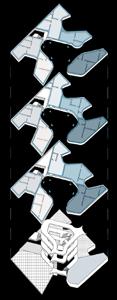

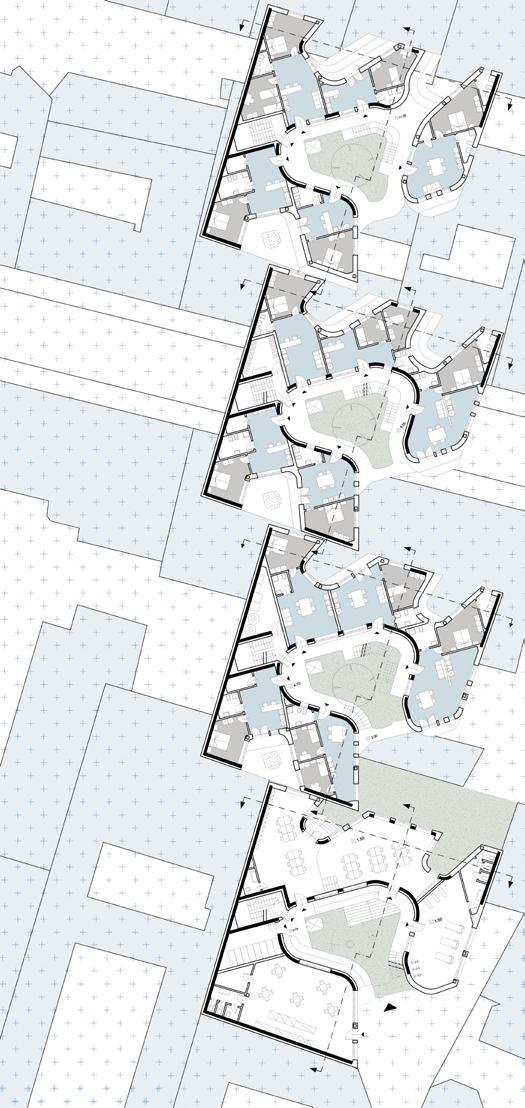

SCHEMA STRTTURALE TIPOLOGIE UNITA’ ABITATIVE

Avendo ippotizato una situazione di esposizione ideale per le varie funzioni si è proceduto alla creazione della distribuzione interna, considerando però anche il fattore sociale della corte inerna.

1. Bullone con Thermal-Break

2. Elemento di protezione con fendi goccia 3mm [Rame]

3. Elemento di passaggio aria con grata [Alluminio]

4. Strato di Barriera al Vapore, 0,4mm [Polipropilene]

5. Strato di isolante termico, celle chiuse, 100mm [Polistirene espanso]

6. Blocco di laterizio forato

7. Pavimento galleggiante con blocchi di Cls Vibrato, Tetto Piano Agibile

8. Strato di isolante a celle chiuse 100mm

9. Travetto Portante pavimento Gallegiante in Acciaio Inox

10. Massetto di Cls alleggerito con argilla espansa pendenza 3%

11. Intonaco di gesso

Aspetto tecnlogico

Considerata la sua particolare Forma Le Corpse presentava particolari accorgimenti per evitare la presenza di ponti termici o di possibili infiltrazioni di umidità.

Ragionando in termini di efficienza energetica e tecnologie scelte per una maggiore longevità dell’edificio.

12. Scatolare ad U, deflusso acque serramento, 2mm [Alluminio]

13. Controtelaio, 25mm [Legno] con carta kraft oleata per tenuta all’aria

14. Doga di legno, 40x100mm

15. Fendi goccia, 1,5mm [Rame]

16. Isolante a celle chiuse con pendenza

8%, vetro cellulare, 50mm

17. Massetto di Cls Alleggerito con argila espansa

18. Tassello di ancoraggio isolante, 240mm, [Nylon]

19. Strato di Isolante a celle aperte, Lana di Roccia 180mm

20.Tirante porta faciata ventilata a C, [Acciaio] con isolante termico del tirante, 0,4mm[Neoprene]

21. Isolante termico, 20mm [Phon-glass]

22. Binario scorrimento elemento di schermatura-oscurante, 2mm [Acciaio]

30. Isolante acustico, 15mm in PMMA

31. Strato di cls alleggerito con argilla aspansa

33. Pignatte con travetti prefabbricati

32. Cls armato portante

39. Vespaio aerato, con casseri in PVC

38. Tubo PVC per aerazione vespaio

37. Elemento di aerazione con griglia metallica

40. Tubo PVC per rialzo vespaio

41. Strato di terreno poco resistente

42. Membrana bituminosa antiradice, 4 mm

45. Elemento di fondazione in Cls Armato

46. Getto di pulizia (magrone) Cls, 150mm

47. Terreno ad alta resistenza

36. Elemento di deflusso acque meteoriche

35. Strato di sabbia per drenaggio acque meteoriche

34. Pavimentazione esterna, blocchi in cls vibrato

43. Isolante termico a celle chiuse Polistirene espanso 44. Membrana bituminosa impermeabilizzante, 4 mm

La creazione del modello interpetativo ha avuto la duplice funzione di esplicitare il modo in cui si voleva che questa parte di cità fosse vissuta con il sottolineare le parti più particolari del l’intero progetto, cioè quelle curve dentro e ai bordi.

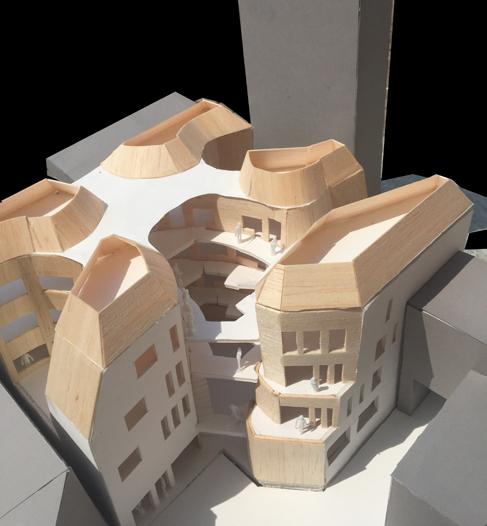

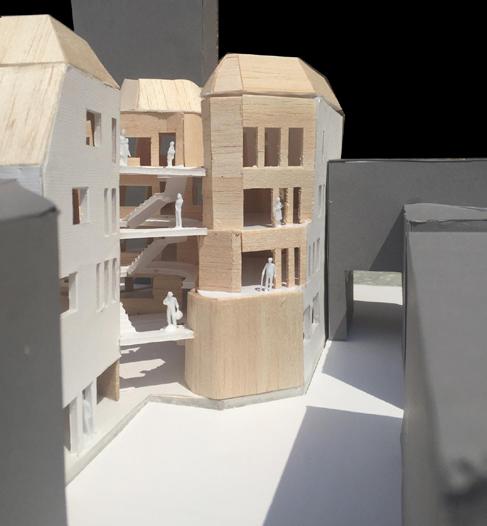

Modellino

Modello Strutturale

Il modello strutturale è di fondamentale importanza per capire gli elementi che siano più sollecitati, la loro posizione. Il cambiamento di punto di vista ha permesso la risoluzione di numerosi problemi sia di tipo strutturale sia di tipo compositivo.

Evoluzione della sedia

Vista 1 - Ingresso alla sala di accoglienza

Vista 2 - Sala accoglienza vista da area per rilegatura post-it Vista 3 - Ingresso al percorso di visita

Uscita

Deposito a vista

Rennie Mackintosh 292 HILL HOUSE 1925 ca frassino tinto nero e velluto

piemontese Sedia stile impero 1780 ca legno laccato e stoff

Climax

Carraterizzato dall’ “Esplosione” di luce con la presenza di elementi unici a forma di boccioli per sedute singole.

Il progetto è legato dai “fili conduttori” dei rami con una luce lineare per creare una illuminazione di servizio nel percorso, con la loro moltiplicazione nel climax si ha un effetto voluto di esplosione di luce

Tirante di sostegno

Acciaio rivestito di bamboo

Piastra di ancoraggio Acciaio

Schermo LED touch screen

Tavolino in polipropilene

Cuscino in tessuto imbottito di gommapiuma rinforzato con acciaio

Seduta in polipropilene

Elementi in bamboo imbullonati alla struttura di acciaio

Vista 1 - Climax, area sedute

Vista 2 - Esposizione arredo sacro

Sezione A-A’ - Scala 1:50

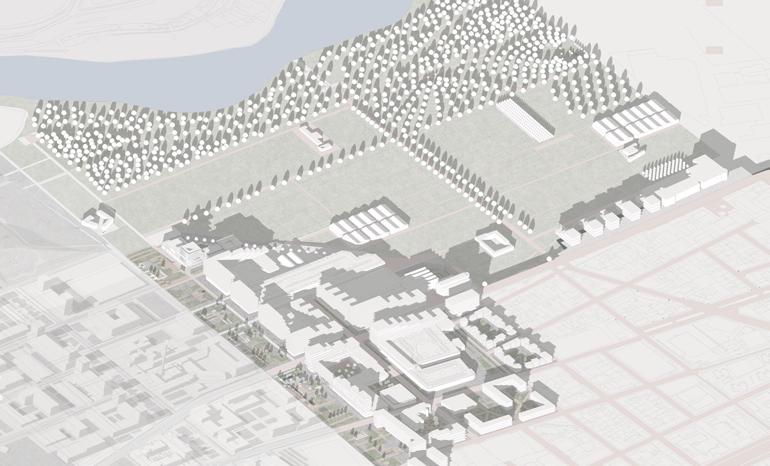

Riqualificazione OGM

Le Officine Grandi Motori (OGM) fanno parte del patrimonio post industriale della città di Torino. Ormai una zona in stato di abbandono si è pensato di realizzare una riqualificazione del tessuto urbano con un intervento volto a ricucire la struttura della città e in modo fluido e dinamico. Considerando un insieme di fattori indispensabili per una prima essercitazione di architettura, come:

- Il Contesto;

- Il Mix di Funzioni;

- Rapporto edificio persona.

Il Progetto mira a tenere insieme due scale di pensiero e di disegno tra di loro quella Urbanistica e quella Architettonica.

Progetto OGM

Progetto è nato quasi dopo attente riflessioni sull’evolversi dello stile di vita e del trasformarsi delle necessità della persona e della stessa città. Così si è deciso di prendere come esempio C. de Portzamparc con il suo intervento nel quartirere di Massenà a Parigi.

Con obbietivi di Aprire l’isolato al vento e allo sguardo del passante per strada ma non alla sua accessibilità fisica. Quindi di proteggere il giardino interno di ogni isolato garantendolo per i suoi abbitanti.

Minerale Vegetale Fiume Cantiere

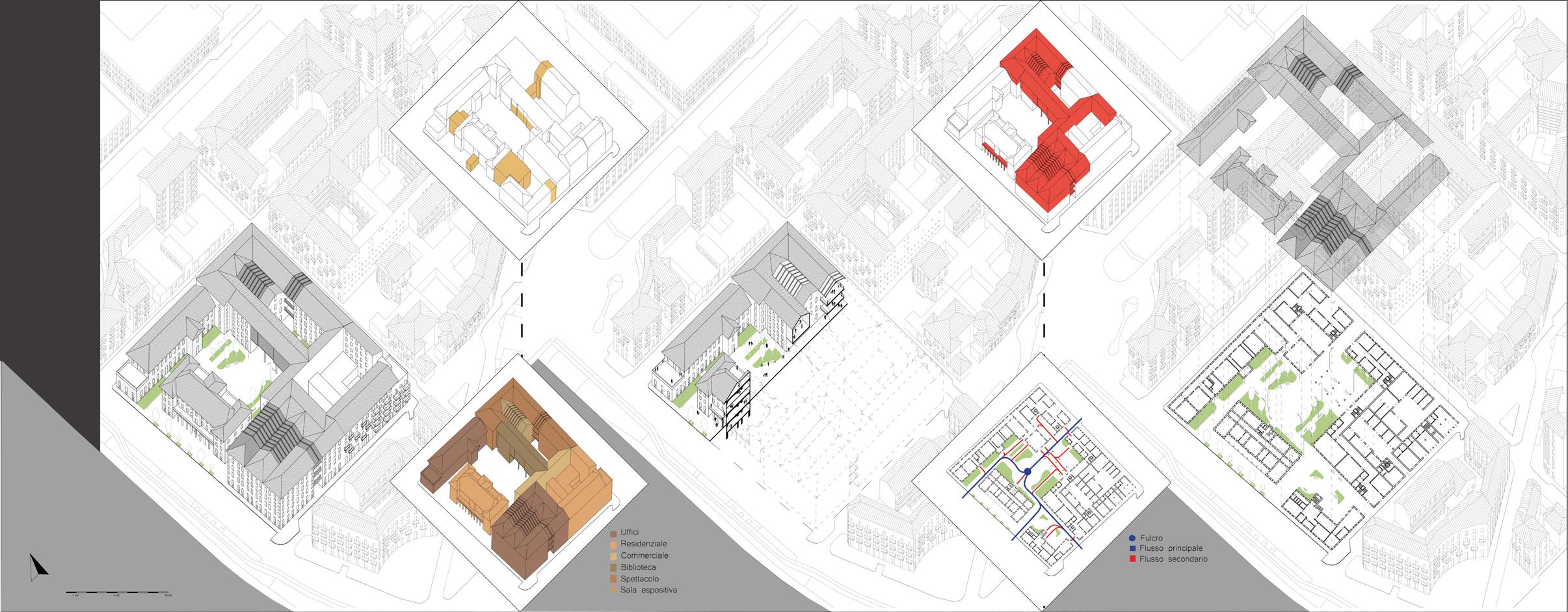

Analisi Urbanistica

(TITOLO MAPPA A SCELTA)

MS 1 | GR 01 | Andrei Mihai Laikart, Miriana Leo, Francesco Lorenzati POLITECNICO DI TORINO | ATELIER DI URBANISTICA | proff. ssa

Composizione

Il progetto vede la mia partecipazione solo in piccola parte siccome ho avuto occasione di cimentarmici duante il tirocinio presso N. Blu Architetti.

Disegni

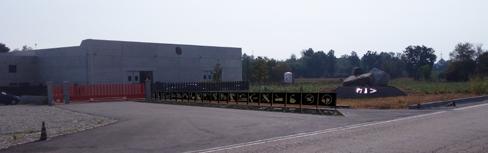

Questo progetto è derrivato dalla volonta di creare un modo per raccontare la storia della MTS come azienda. Le cose che loro producono con il loro modo di produrre. Partendo dall’energia solare e il suo fattore eccosostenibile. Si parla anche del loro reparto di design. Una grande fetta del discorso è quella riguardante le macchine movimento terra e la loro parte produttiva attraverso l’automazione. Finendo con la parte divertente che sono le funivie, divertente perché nell’immaginario comune lo si attribuisce al tempo libero (sci e snowboard).

preparatori per il taglio al laser della lamiera di 3mm.

Naturalmente ogni progetto nasce con tanti elementi da raccontare e da spiegare dopo una serie di interazioni alla fine si opta per quel risultato e quel tipo di Story Telling in basso

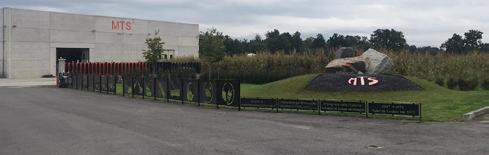

Progetto realizato (realtà)
