KLADRUBY SQUARE
Marek
CONCEPT + TECHNICAL DETAIL
Kratochvíl studio Fingerová - Grohmannová, 2020

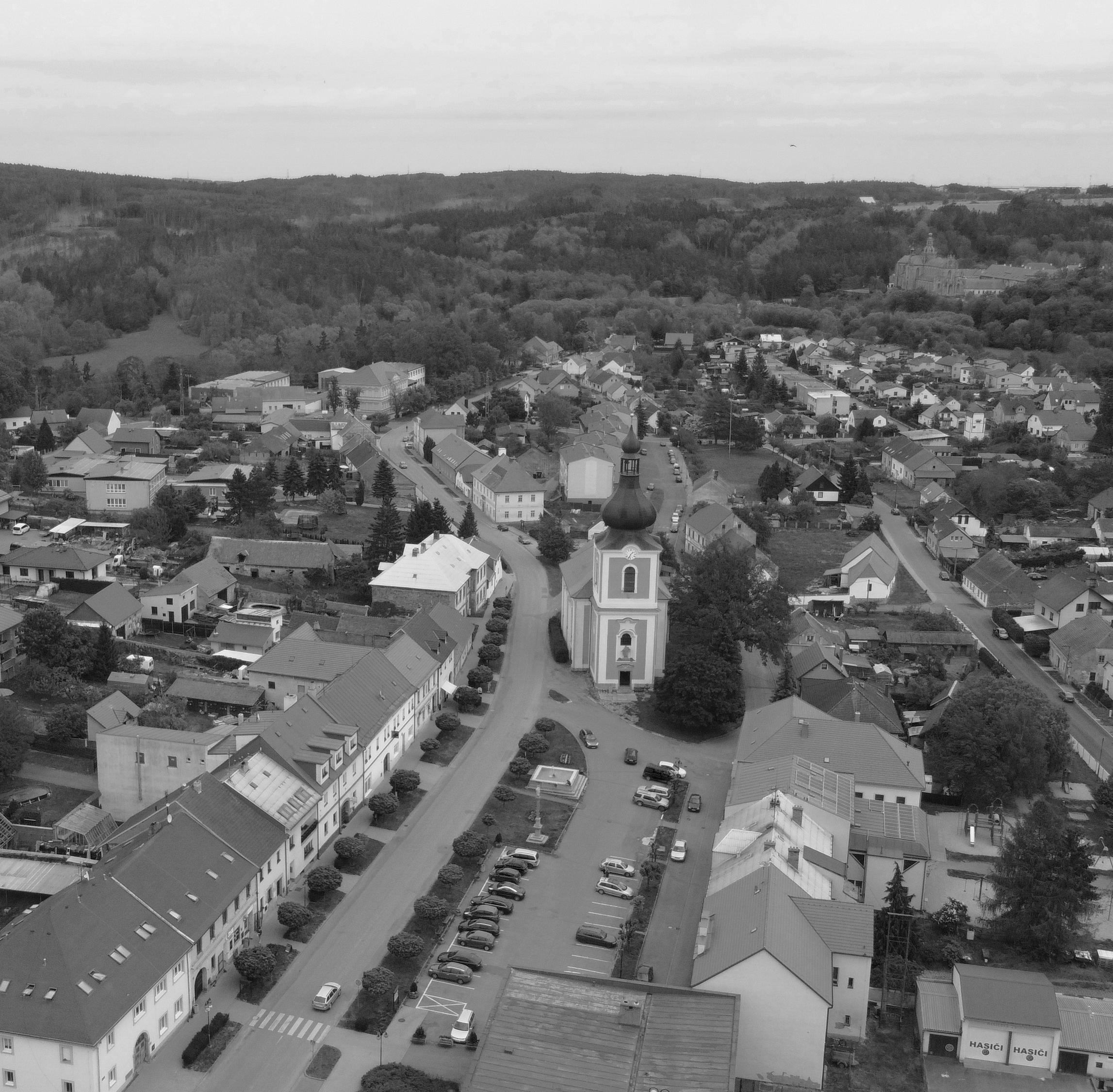

Kladruby square current state.
The main road is only for cars. The square is a parking lot, sloped and disbalanced. The foun tain and the holy column are not accesible.
How to bring life back on the road?

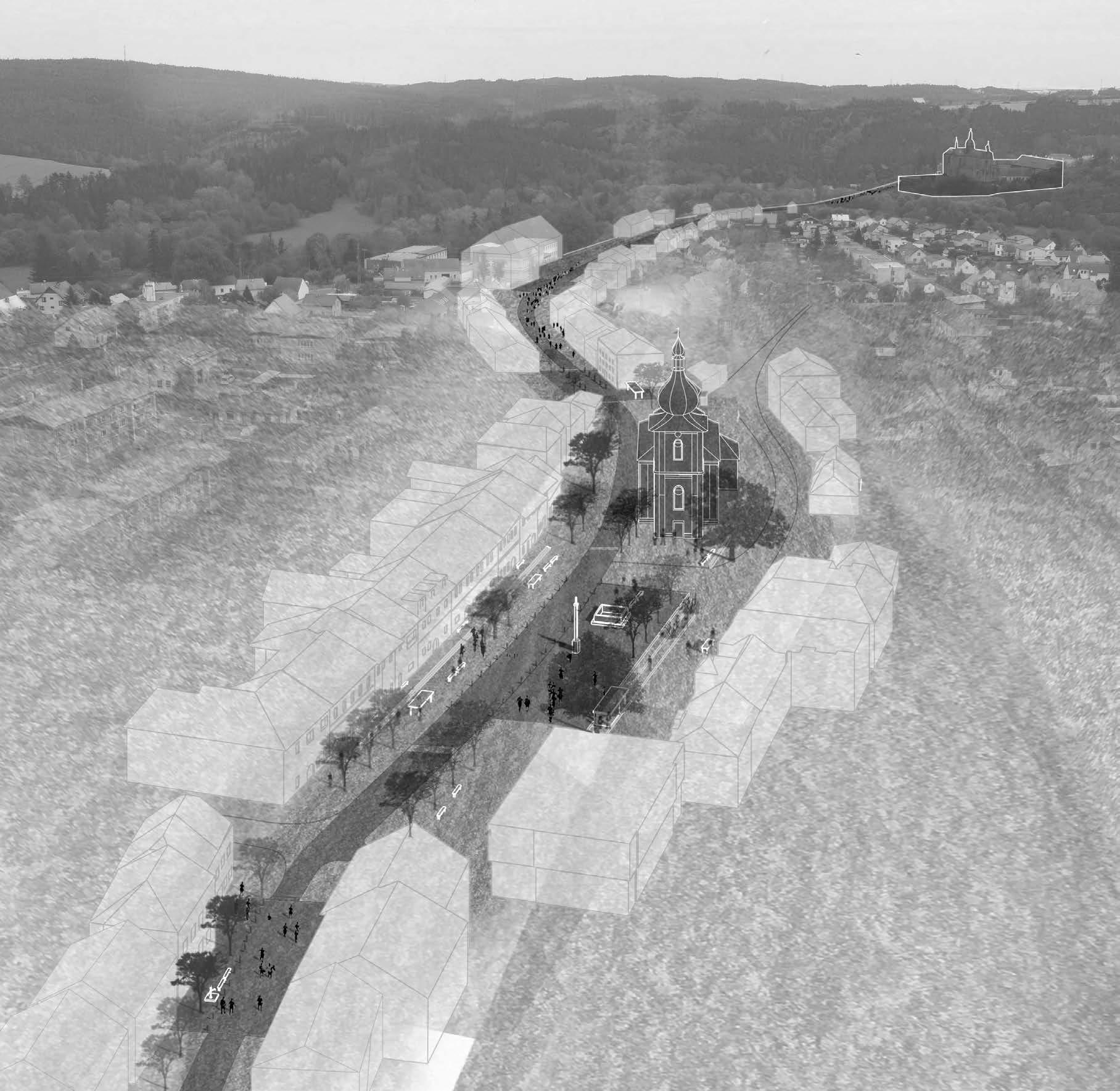

The project integrates the main road and the square into one. Revives the historical function of the pilgrimage path which formed the city itself.

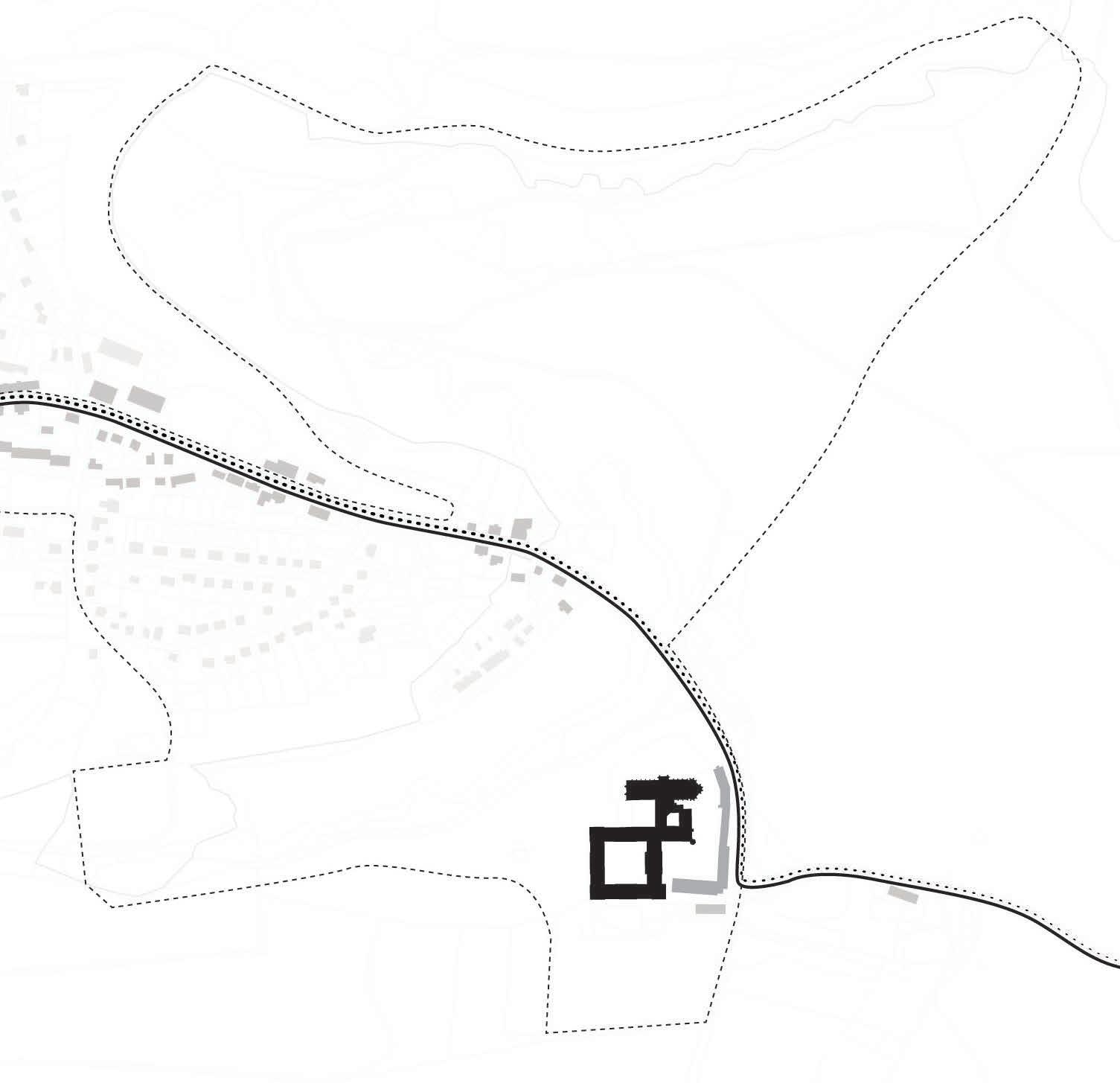

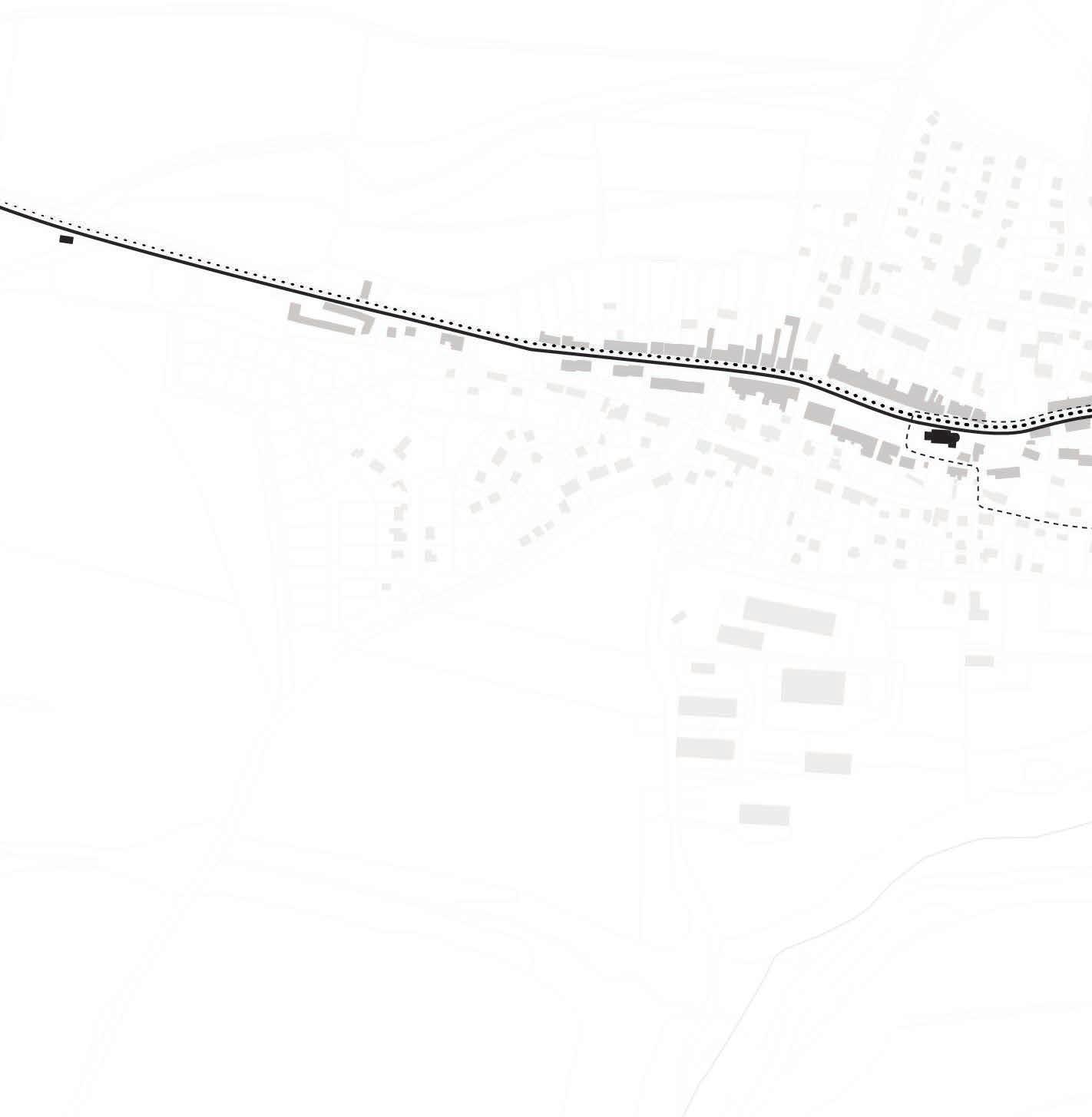

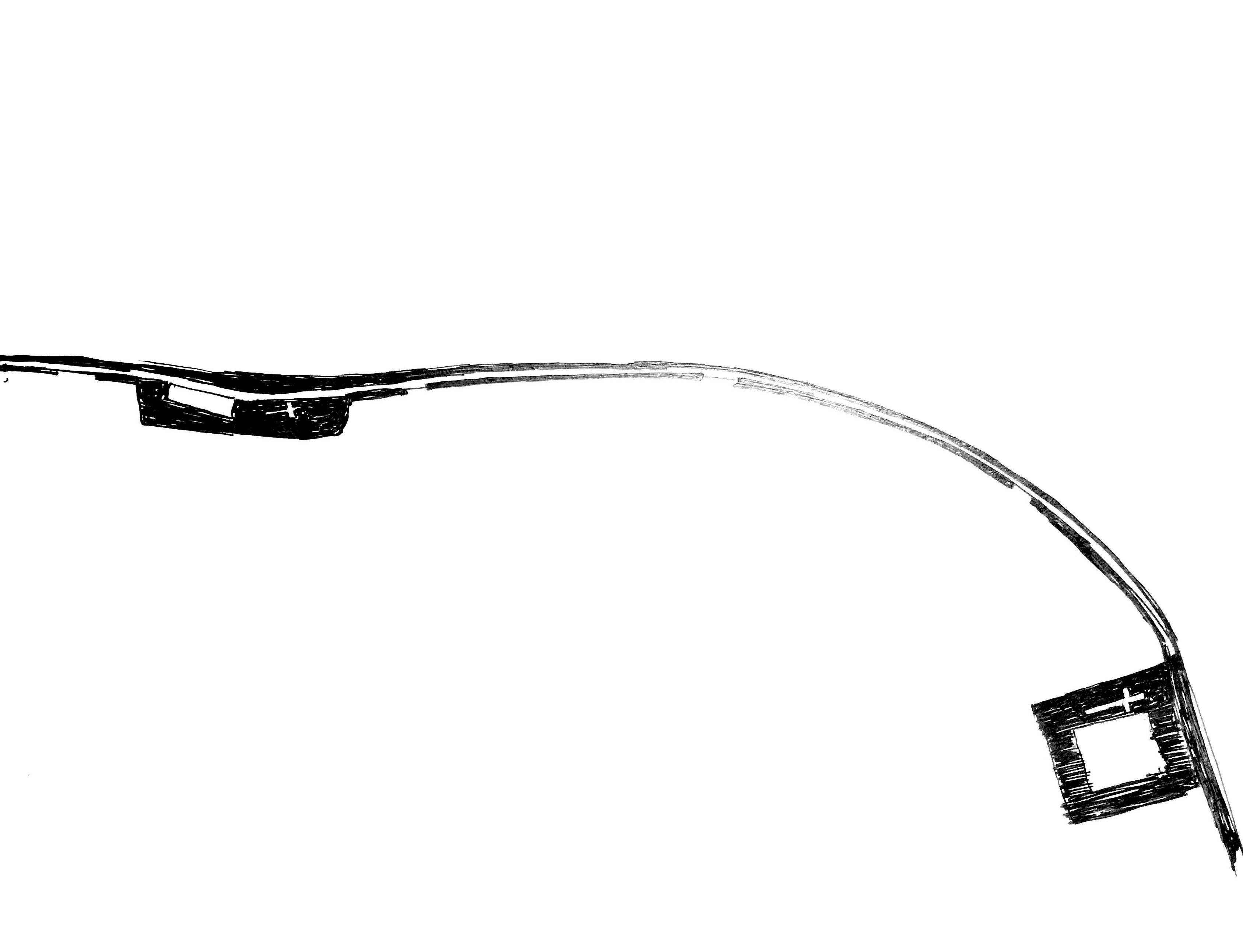

Kladruby village is connected to the Kladruby monastery with one main road. This historical axis has been part of a famous pilgrimage Camino de Santiago.
KLADRUBY
Prague Úhlavka
Santiago de Compostelamonastery
Úhlavka
entrance tall alley
dominant trees chaple
compact housing urban trees
pub part - shared space main square - shared space
What is the role of the main connecting road?

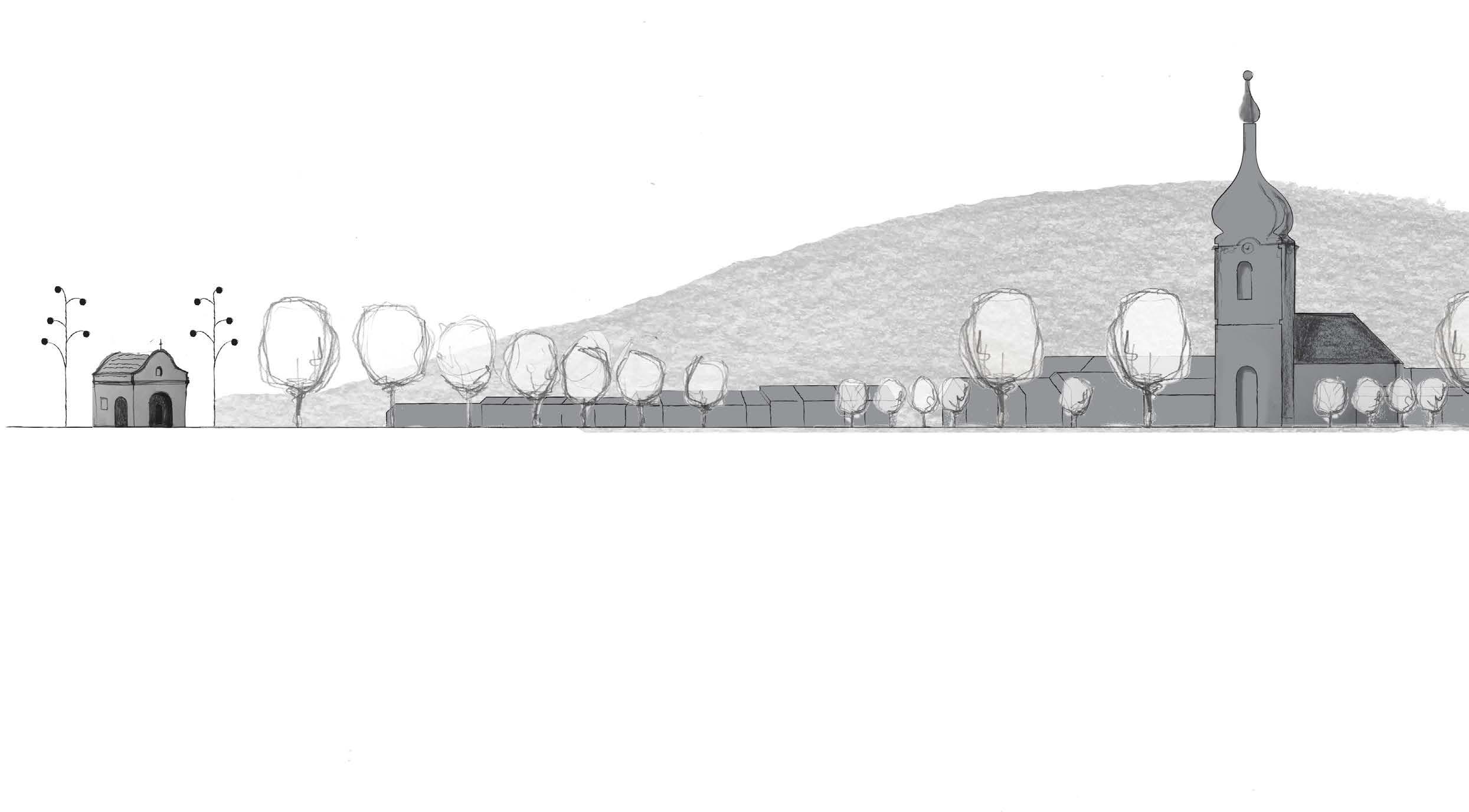

Defining the main principles of composition, vegetation and scale is important to frame the right questions.
school part - shared space
river
Kladruby Monastery

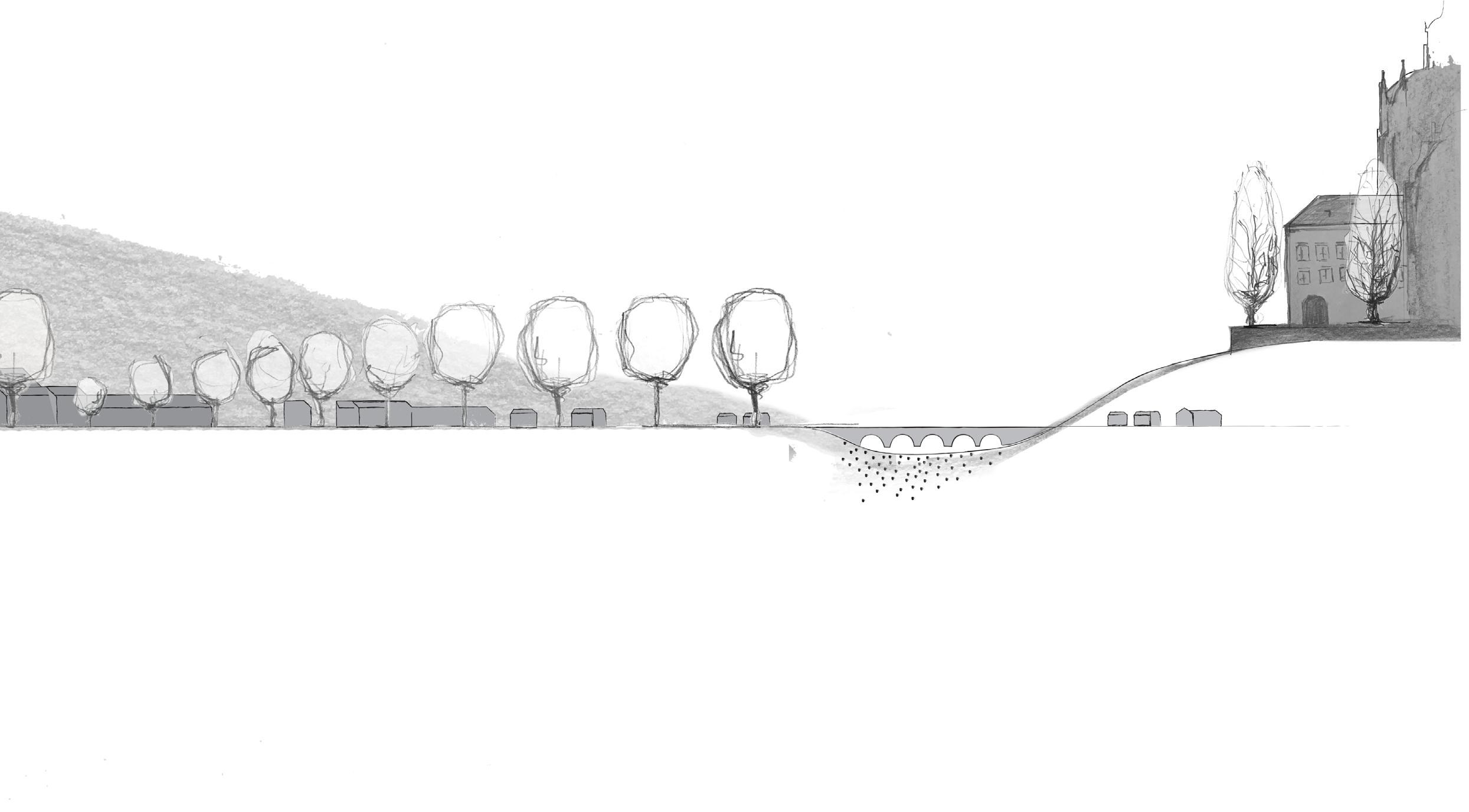

What is the relationship between the village and the monastery?

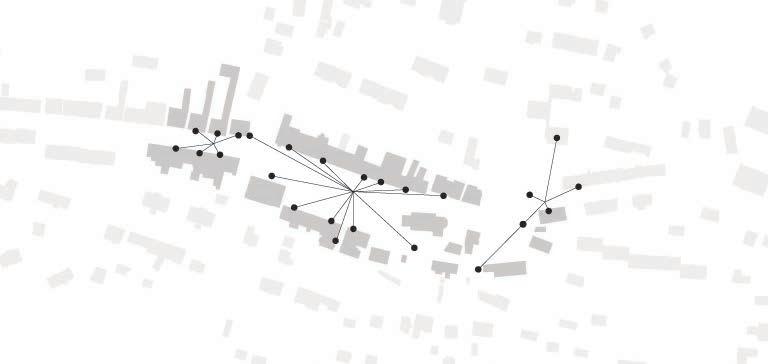

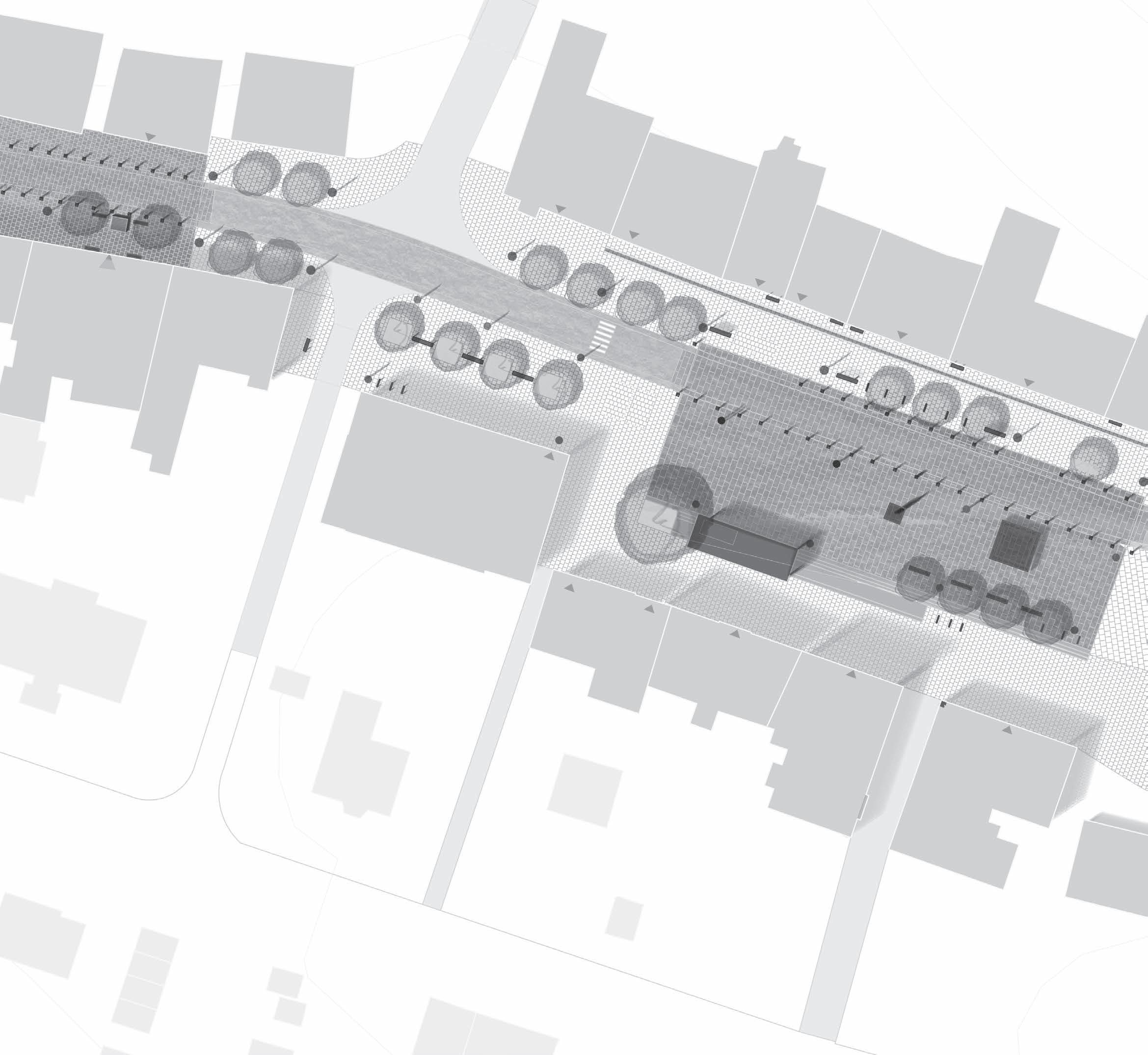

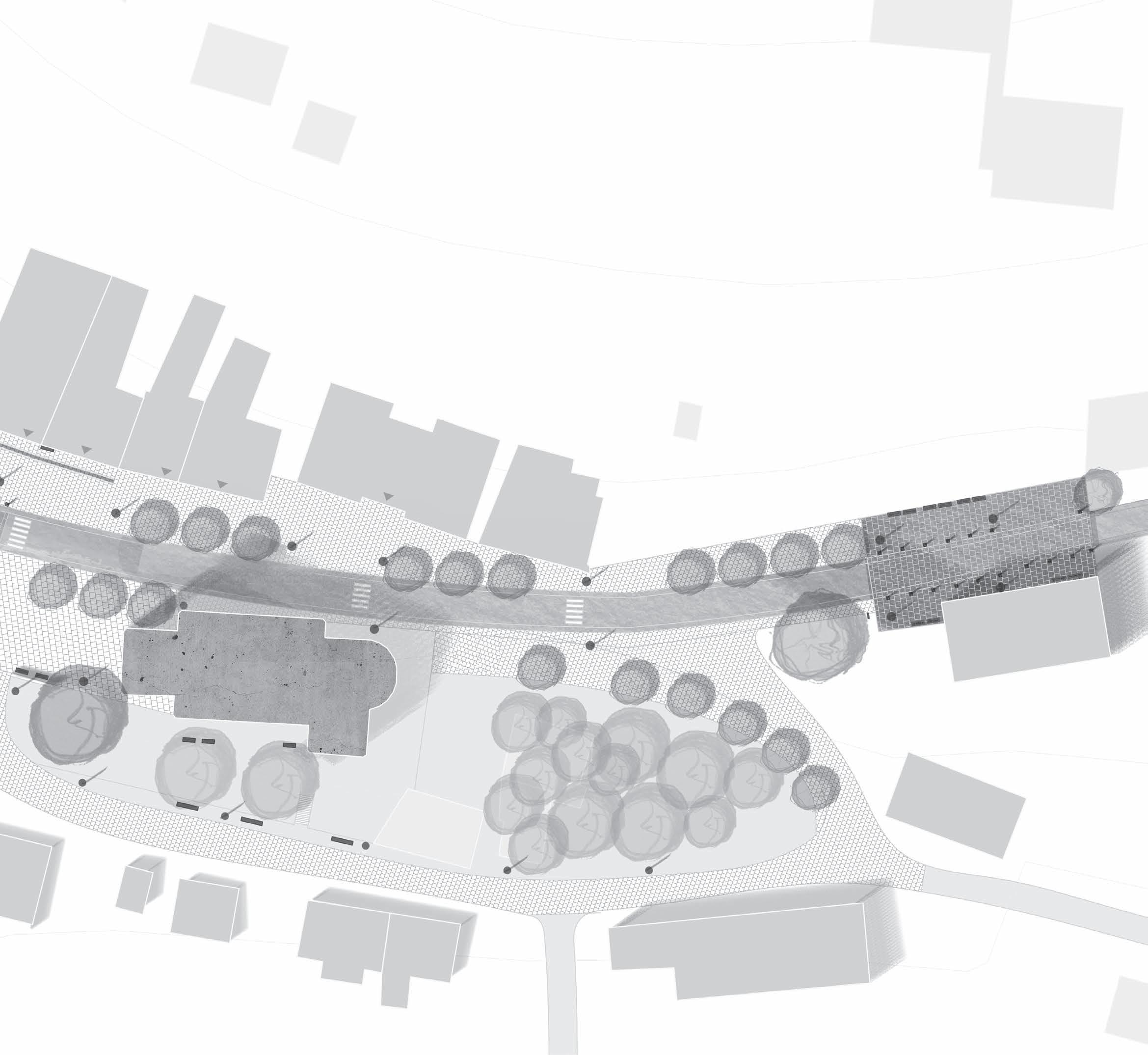

ÚŘAD bistro pobytové schody kašna sloup pumpa BÝVALÝ ÚŘAD OBCHODNÍ STŘEDISKO KULTURÁK MUZEUM SEKÁČ HOSPODA Main path connects important squares and in its dimensions and materials, It becomes one continuous open space.
10 m 20 m 50 m MŠ
SULANŮV
STATEK KOSTEL SV. JAKUBA HOSPIC FARA CUKRÁRNA tabule
naučné stezky
tabule naučné stezky

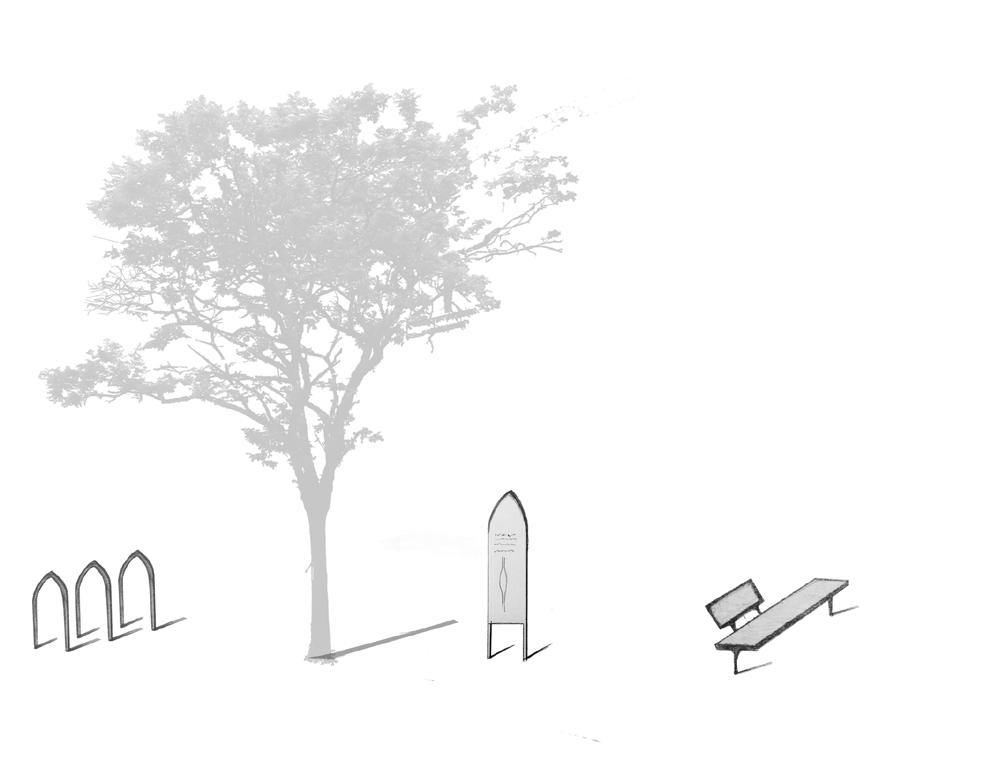

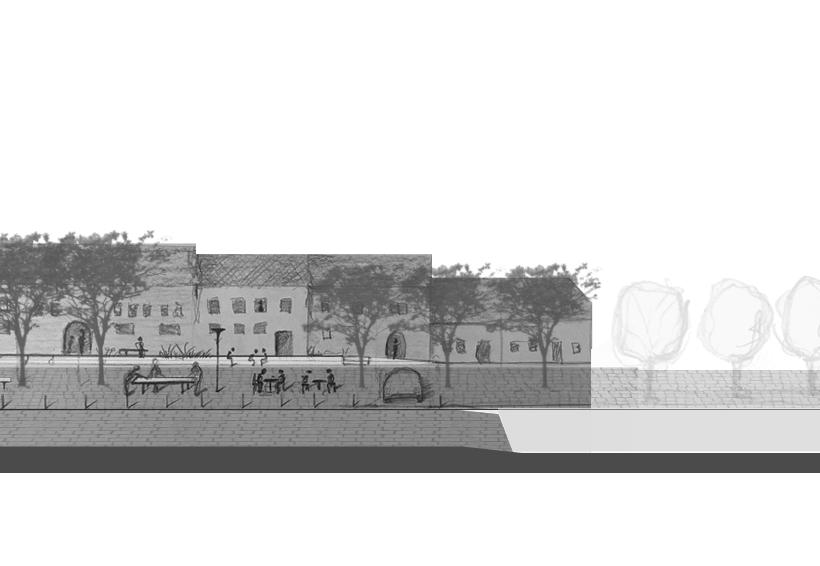

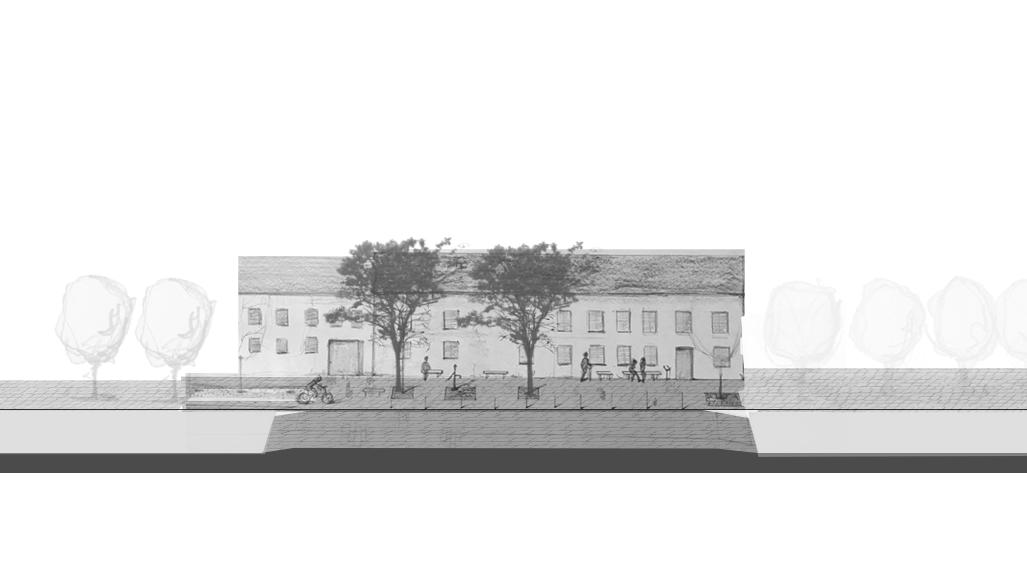

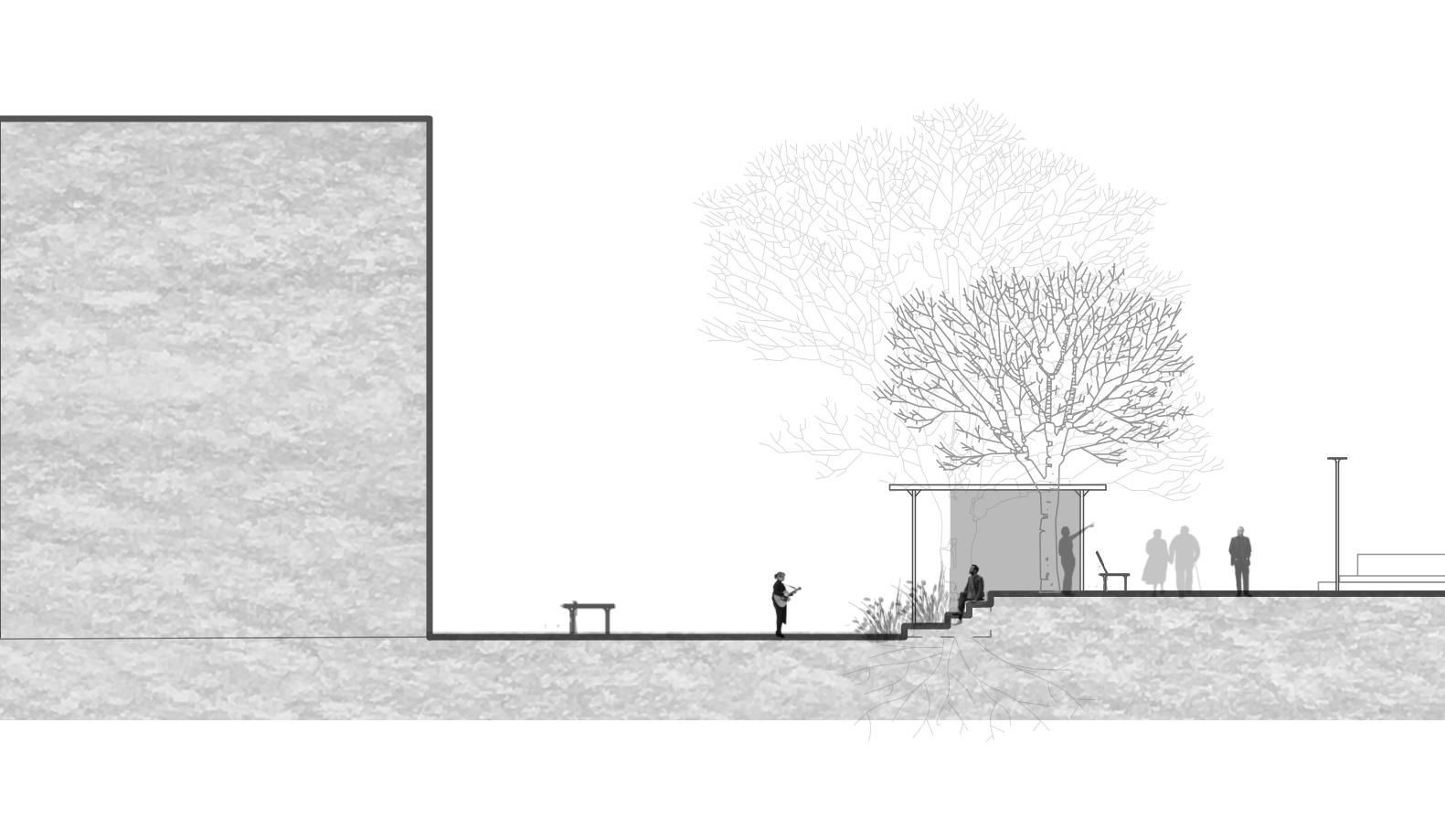

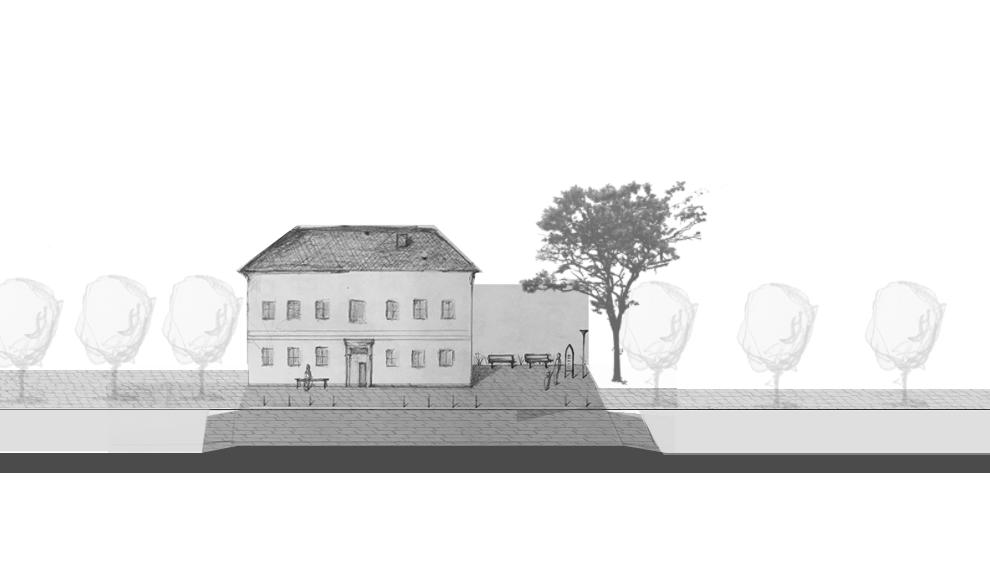

The terrain is flattened so that public events could happen on the widened road. New bistro and street furniture support action.

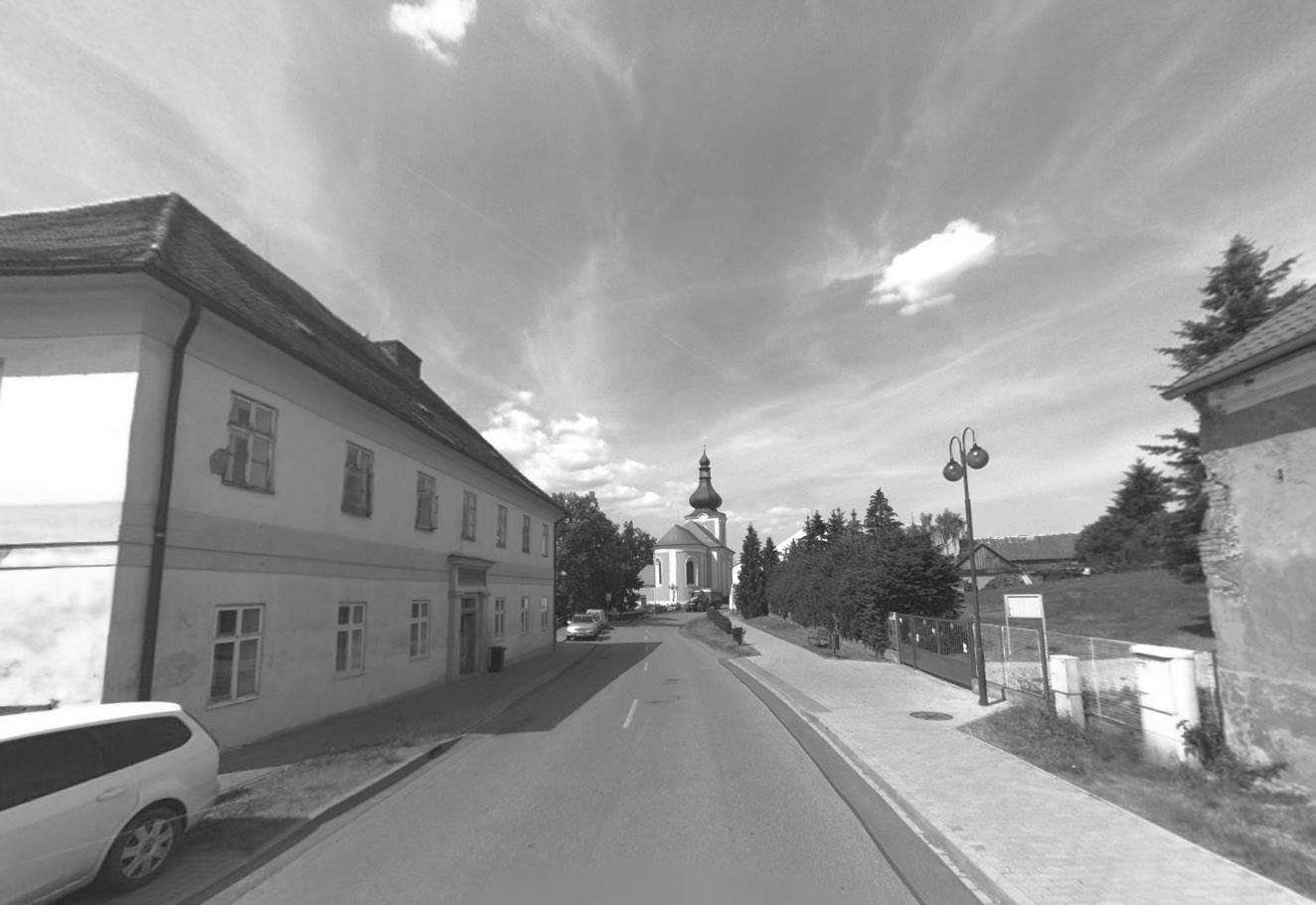

Current
state in front of the school.

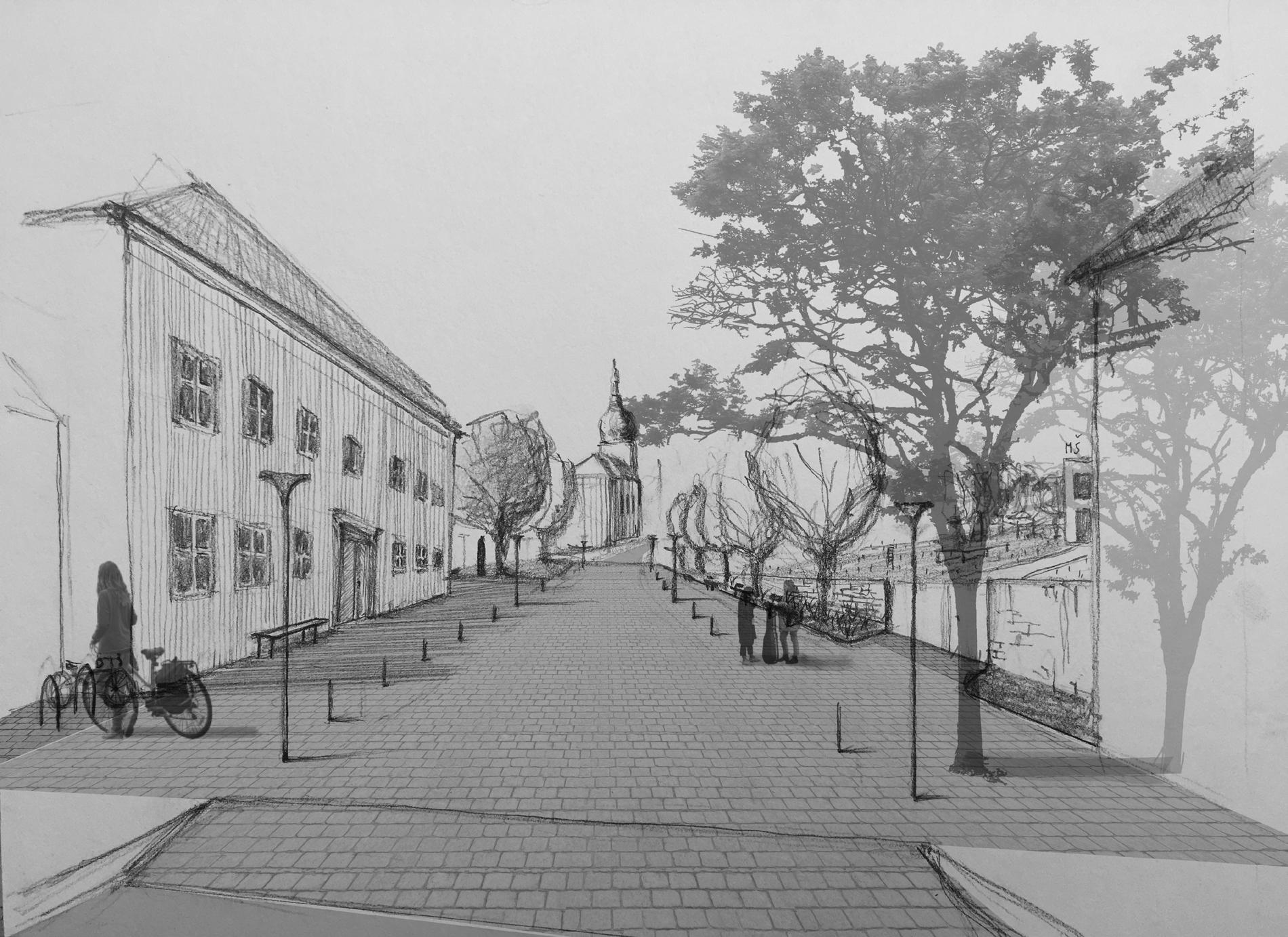

A pocket square. New pedestrian friendly space.

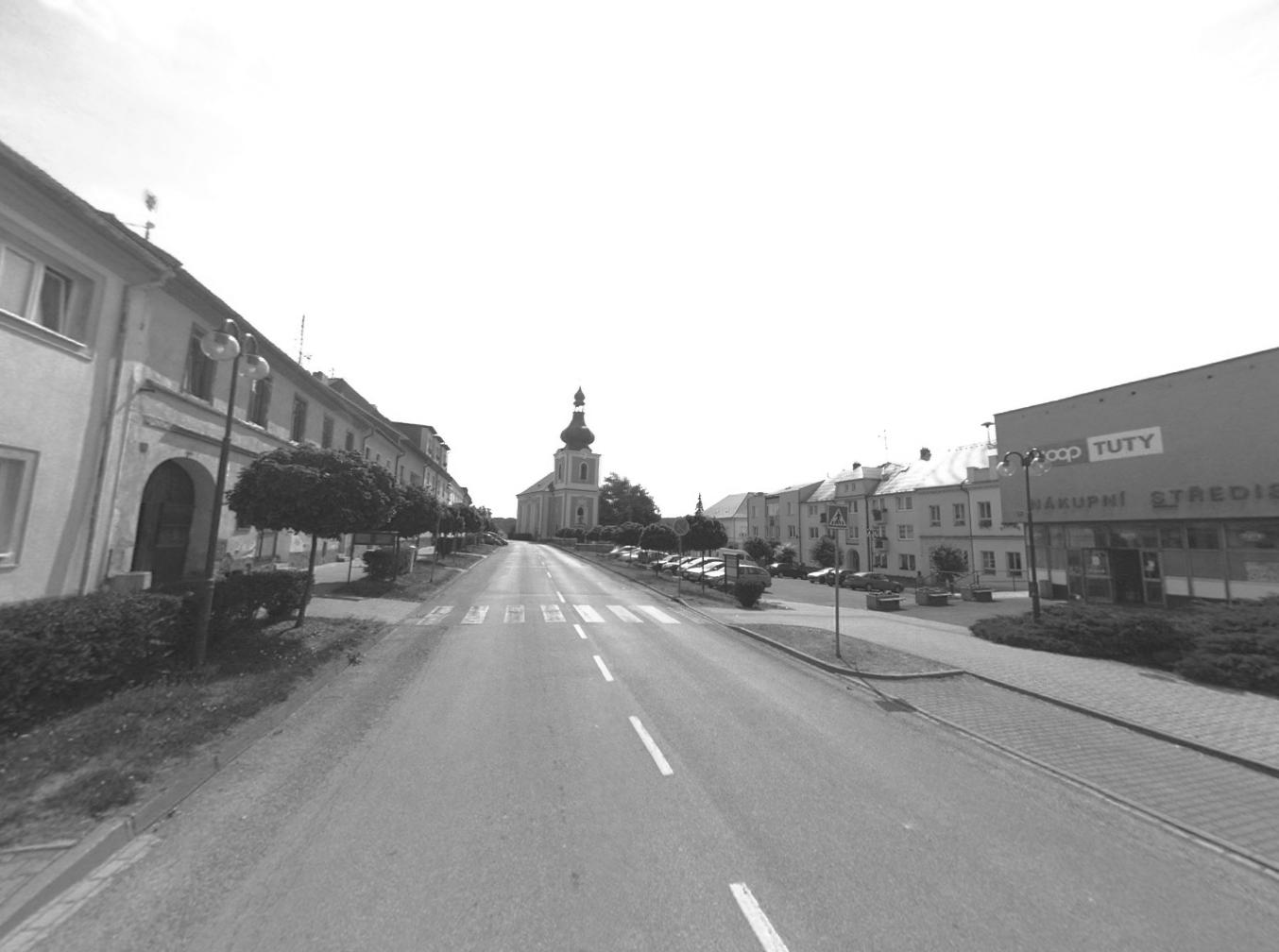

Current entrance to the main square.

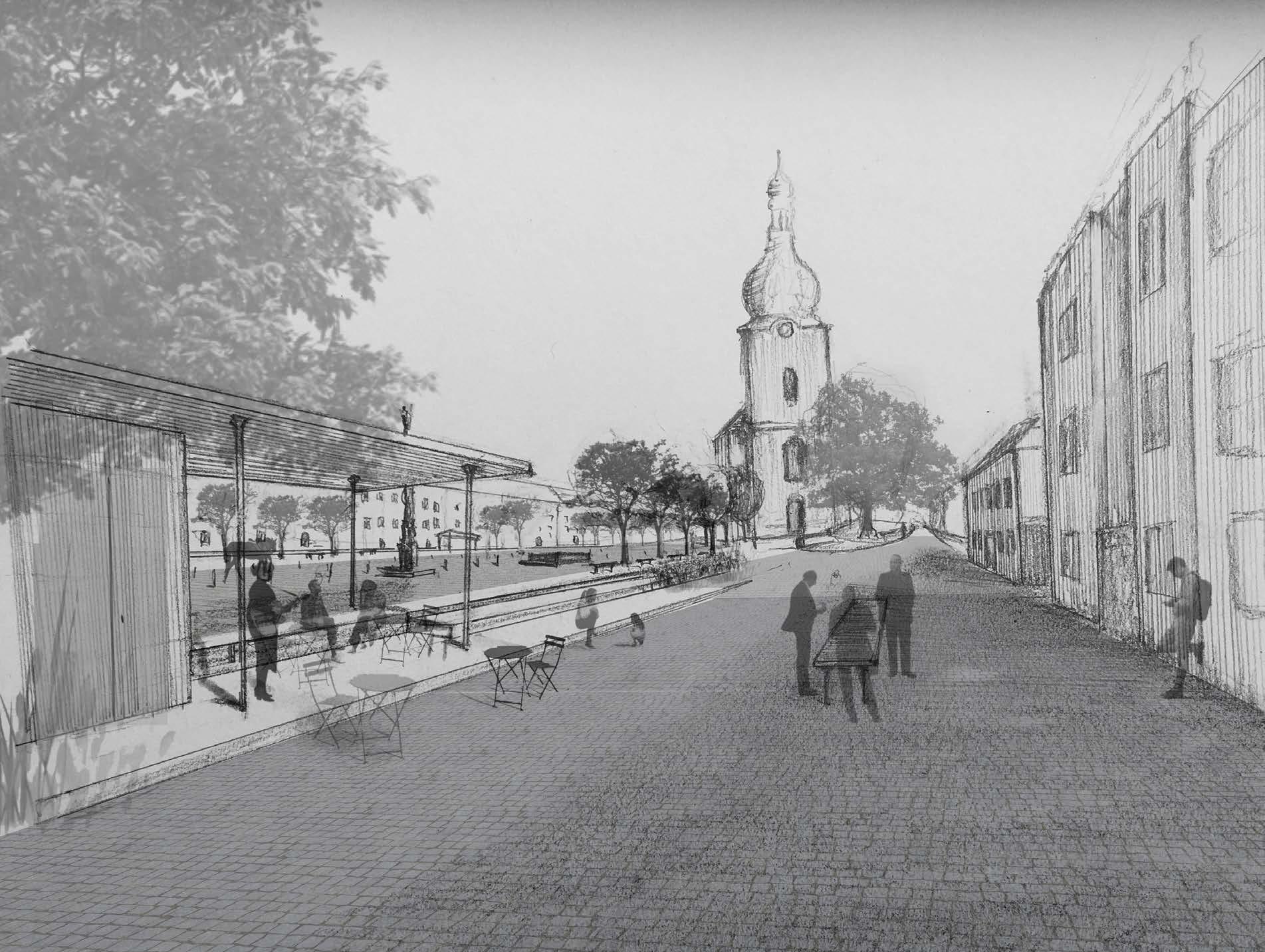

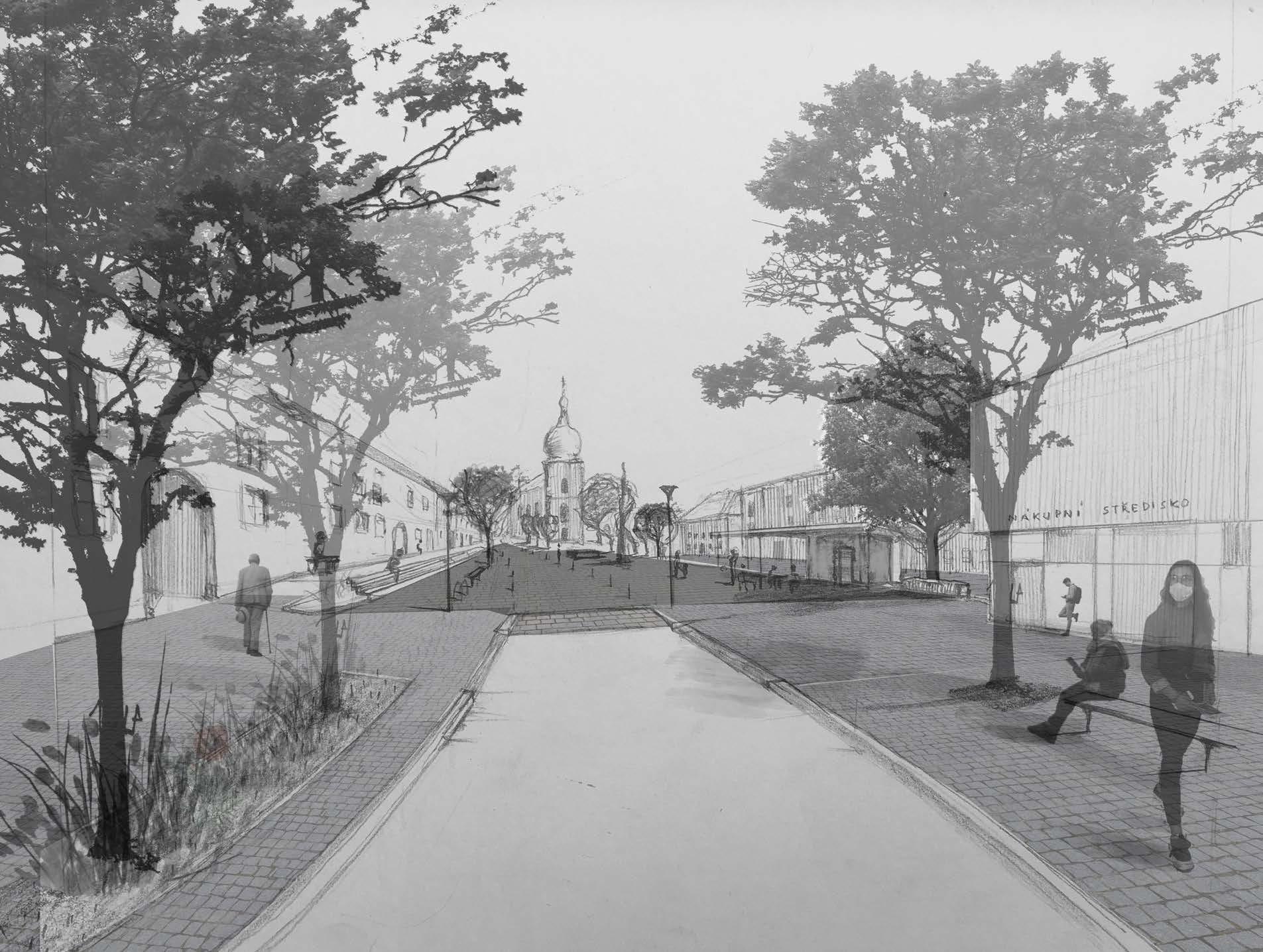

The street becomes the square, the square becomes the street. No barrier, open space, shared responsability.

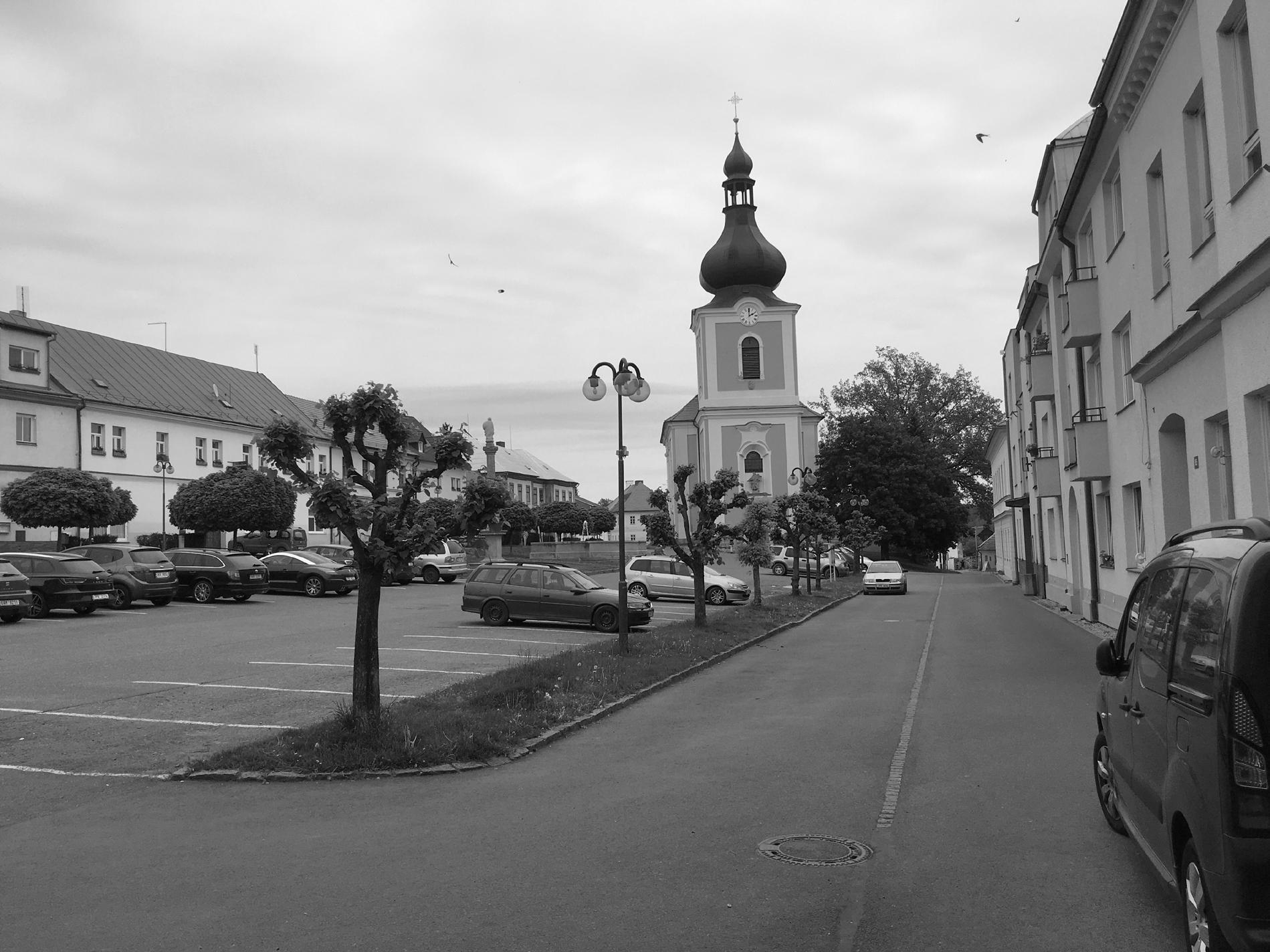

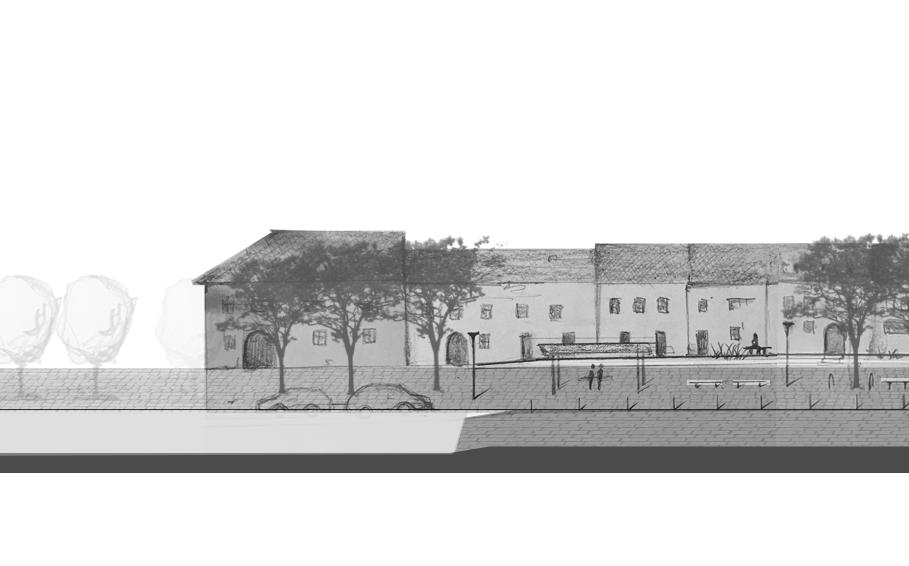

Current sloped square.

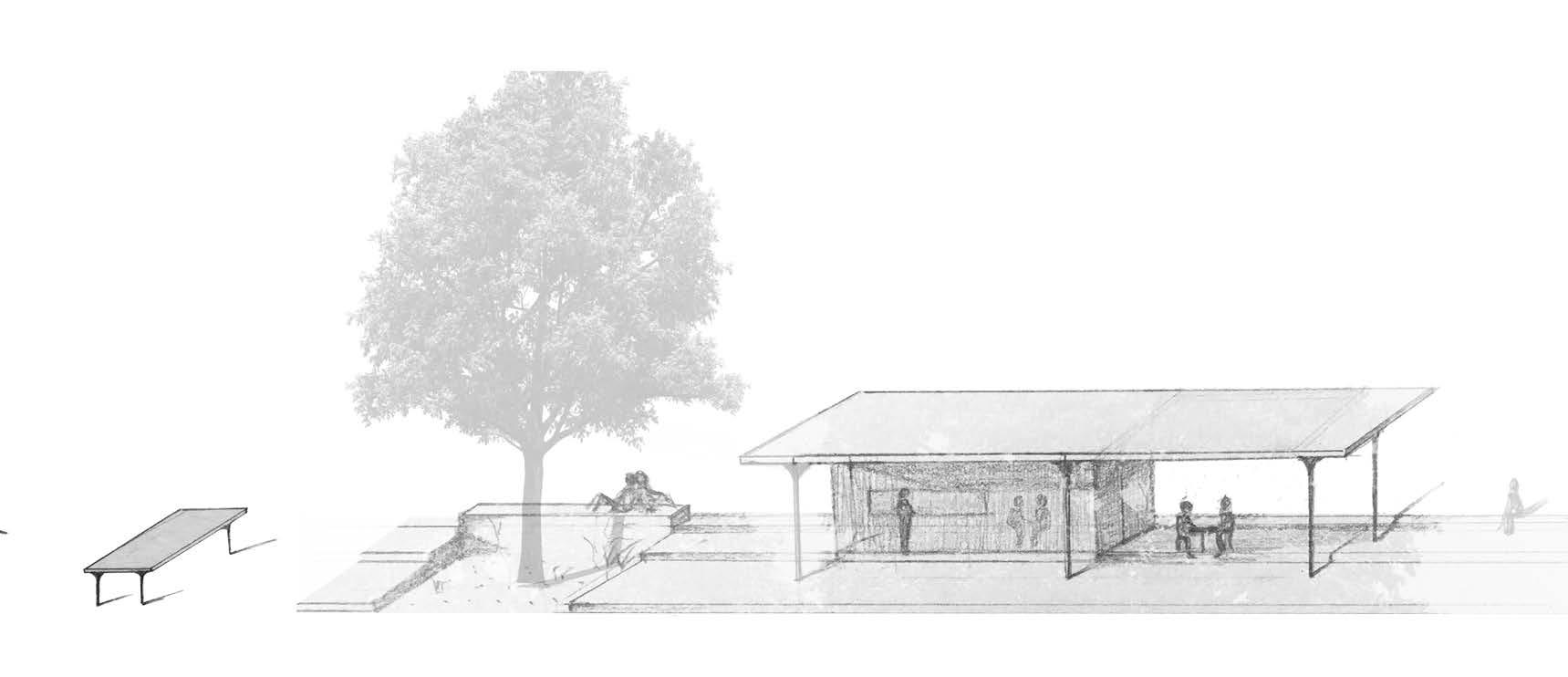

New bistro substitutes limited parterre. People can sit on the stairs. Local municipality can discuss plans with residents on the public table.
Poznámky: FA - ČVUT Thákurova 9, 166 34 Praha 6 Konzultanti: DP.3 detail uložení dlažby v přechodu DP.1 - detail dlažby kolem fontány P2 P1 P2 kašna 3 řady dlažebních hrany stromové postupně se rozšiřující 20-30mm
pojezdová plocha pro motorová vzidla
cyklistický pruh
dlážděný žlab
sloupek předělový páš z hladkých žulových bloků 1000x250x100
pěší zóna
Detail uložení dlažby kolem stromové mříže
dlažebních kostek od
mříže s rozšiřující spárou
Atelier 604, FA-ČVUTOrganizace: Marek Kratochvíl Dipl. Ing. Till Rehwaldt D_04 Povrchy Kladečský plán Kladruby_náměstí Kladruby u Stříbra, náměstí Projekt: Obsah: Lokalita: 1:20 Vedoucí BP: Vypracoval: 12/2020Datum: Podpis: Část: Měřítko: Číslo přílohy: SO 04.2Formát: A3 DP.2 Detail styku povrchů u hlavní komunikace DP.4
P2 P1 P2 SO 08.2.620-30
stromové
C20/25 žulový blok 3 cm vyrovnávací 2% betonová patka polointenzivní
vrstva malty
maltové lože svodného kanálku
drenážní zásyp štěrku frakce 8/16
drenážní trubka Ø 10cm
blok 600x330x180 vyrovnávací
2%
polointenzivní výsadba
kanálek
žulová dlažba 80x80 mm
štěrkové lože fr. 0/4mm - 40mm
hutněné drcené kamenivo 8/16mm - 100
hutněné drcené kamenivo 16/32mm - 150mm hutněné drcené kamenivo 32/64mm - 200mm štěrkopísek 0/8mm - 100mm
rostlý terén
hutněné drcené kamenivo 8/16mm - 100 štěrkové lože fr. 0/4mm - 40mm žulová dlažba 80x80 mm
hutněné drcené kamenivo 32/64mm - 200mm štěrkopísek 0/8mm - 100mm
rostlý terén
Poznámky: FA - ČVUT Thákurova 9, 166 34 Praha 6 Konzultanti:
Štěrbinový
Projekt:
písková filtrační vrstva s uložením drenážních trubek drenážní drubka pro přívod přefiltrované vody ke stromům - hloubka uložení 1175mm, obaleno geotextilii, obysp štěrkem 16/32mm
Kladruby_náměstí
Kladruby u Stříbra, náměstí
odvodnění - detailní řezy
Organizace:
Marek Kratochvíl
Dipl. Ing. Till Rehwaldt
Atelier 604, FA-ČVUT
D 06 Vodohospodářství
Obsah: Lokalita: 1:20 Vedoucí BP: Vypracoval: 12/2020Datum: Podpis: Část: Měřítko: Číslo přílohy: SO 05.4Formát: A3
ULOŽENÍ STROMU V DLAŽBĚ - výsadbová jáma - Quercus robur
A. Doporučené složení substrátu pro výsadbové jámy:
substrát A - horní organicko - minerální Kompost (lze částečně nahradit ornicí) 25% objemu Písek 0/3 mm 30% objemu Štěrk 3/8 mm 15% objemu Štěrk 8/16 mm 15% objemu Vermikulit (nebo obdoba) 5 Kg/m3 substrátu
substrát B - spodní minerální využití stávajícího substrátu 50% objemu Písek 0/3 mm 15% objemu Štěrk 3/8 mm 20% objemu Štěrk 8/16 mm 15% objemu Vermikulit (nebo obdoba) 5 Kg/m3 substrátu
podzemní kotvení balu
osazení
Poznámky: Konzultanti: kovová mříž betonový základ pro
konstrukce substrát B substrát A
ULOŽENÍ STROMU V DLAŽBĚ - štěrková vana - Robinia
kotvení

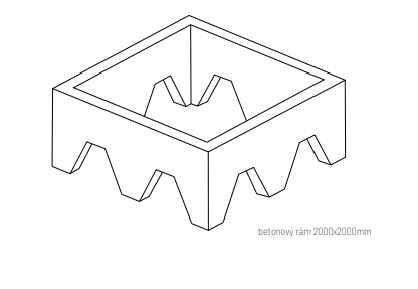

prefa betonový rám stromová mříž
Kladruby_náměstí
Kladruby
výsadba stromu
substrát
kamenivo 32/63 s příměsí biouhlu
štěrková vana 62/120mm
rostlý terén
Atelier 604, FA-ČVUTOrganizace: Marek Kratochvíl Dipl. Ing. Till Rehwaldt
do dlažby
u Stříbra, náměstí Projekt: Obsah: Lokalita: Vedoucí BP: Vypracoval: 12/2020Datum: Podpis:
Pseudoacacia
A
balu
ŽULOVÁ DLAŽBA - POCHOZÍ PLOCHY
ŽULOVÁ DLAŽBA - POJEZDOVÉ PLOCHY
žulová
Poznámky: Konzultanti:
žulová dlažba 80x80, velikost spár 5-10mm kladecí vrstva, fr. 0/4, 40mm hutněné drcené kamenivo fr. 8/16, 100mm hutněné drcené kamenivo fr. 16/32, 200mm hutněná pláň štěrkopísek fr. 0/8, 100 mm
dlažba 160x320, velikost spár 10-20mm kladecí vrstva, fr. 0/4, 60mm hutněné drcené kamenivo fr. 8/16, 100mm hutněné drcené kamenivo fr. 16/32, 150mm hutněná pláň štěrkopísek fr. 0/8, 100 mm hutněné drcené kamenivo fr. 32/63, 200 mm P1 P2
Marek Kratochvíl Dipl. Ing. Till Rehwaldt Kladruby_náměstí Kladruby u Stříbra, náměstí Projekt: Lokalita: Vedoucí BP: Vypracoval: 12/2020Datum: Podpis: ŽULOVÁ DLAŽBA - PARKOVACÍ PLOCHY ASFALTOVÁ DOPRAVNÍ KOMUNIKACE asfaltový koberec, 40mm betonová mazanina + kari síť, 200mm štěrková vyrovnávací vrstva, fr. 18/32, 200mm štěrková roznášecí vrstva, fr. 23/64, 300mm geotextílie, 200 g/m2 hutněný rostlý terén žulová dlažba 100x150, velikost spár 20-30mm kladecí vrstva, fr. 0/4, 40mm hutněné drcené kamenivo fr. 8/16, 200mm hutněné drcené kamenivo fr. 16/32, 200mm hutněná pláň štěrkopísek fr. 0/8, 100mm P4 P3
Poznámky: FA - ČVUT Konzultanti:
kuchyně multifunkční společenská prostor
veřejné wcsklad
Kladruby_náměstí
Kladruby
Pavilon
Atelier 604, FA-ČVUTOrganizace: Marek Kratochvíl Dipl. Ing. Till Rehwaldt
- půdorys, pohled
u Stříbra, náměstí Projekt: Obsah: Lokalita: Vedoucí BP: Vypracoval: 12/2020Datum: Podpis: prostor
veřejné wc
zázemí
bistro pult filtrované
Poznámky: FA - ČVUT Konzultanti:
kuchyně filtrační nádrž pergola se solárním povrchem s přívodem filtrované vody Atelier 604, FA-ČVUTOrganizace: Marek Kratochvíl Dipl. Ing. Till Rehwaldt Pavilon řez Kladruby_náměstí Kladruby u Stříbra, náměstí Projekt: Obsah: Lokalita: Vedoucí BP: Vypracoval: 12/2020Datum: Podpis: SO 05.2.2

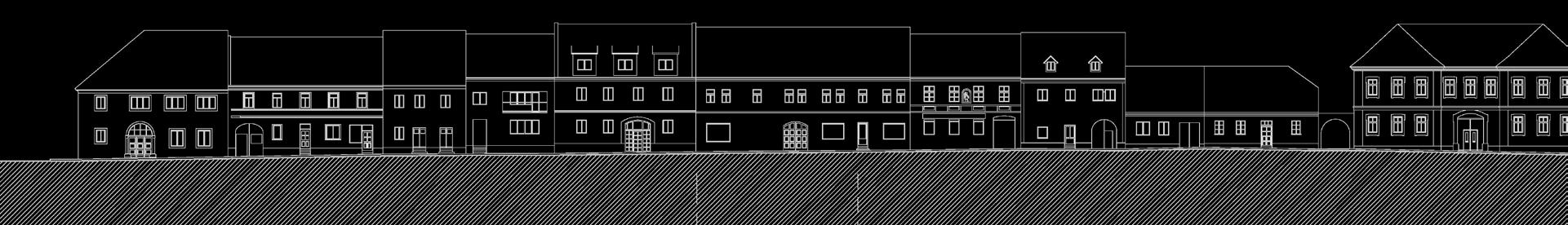

P2 P2 P1P2 P3 P2 SO 07.2.1 SO O8.2.1 SO 08.2.4 SO 08.2.5 SO 02.3.2 PODELNÝ ŘEZ ÚZEMÍM DD´ A B původní rovina terénu detaily povrchů viz SO 04.3P1,P3
P2 SO05.3.2 SO05.3.1 SO O8.2.1 Atelier 604, FA-ČVUTOrganizace: Poznámky: Marek Kratochvíl Dipl. Ing. Till Rehwaldt FA - ČVUT Thákurova 9, 166 34 Praha 6 D 02 Výkopové a zemní práce Podelný řez územím Kladruby_náměstí Kladruby u Stříbra, náměstí Projekt: Obsah: Lokalita: 1:100 Vedoucí BP: Vypracoval: 12/2020Datum: Podpis: Část: Měřítko: Číslo přílohy: SO 02.3.2Formát: A1 Konzultanti: A B
Poznámky: FA - ČVUT Konzultanti: SYSTÉM LINIOVÉ VÝSADBY DO ŠTĚRKOVÉ JÁMY 2% 2%
Kladruby_náměstí
dešťová a provzdušňovací vpusť
stromu do štěrkové vany s
biouhlu
drenážní písková vrstva
Atelier 604, FA-ČVUTOrganizace: Marek Kratochvíl Dipl. Ing. Till Rehwaldt detail výsadby do štěrkové jámy
Kladruby u Stříbra, náměstí Projekt: Obsah: Lokalita: 1:50 Vedoucí BP: Vypracoval: 12/2020Datum: Podpis: SO 07.3A3
výsadba
příměsí
2% 2%
P2 P1 P4 P1 DP.4 DP.2 žulová dlažba štípaná 80x80mm žulová dlažba 160x320mm řezaná žulová dlažba 150x100mm s rozšířenou spárou 20 - 30mm žulové dlažba štípaná 80x80 s vkládanými kamennými deskami viz TZ_S0 04 Povrchy POVRCHY odkazový výřez detailu viz S0 04.2
P5 P3 DP.1 DP.2 Atelier 604, FA-ČVUTOrganizace: Poznámky: Marek Kratochvíl Dipl. Ing. Till Rehwaldt FA - ČVUT Thákurova 9, 166 34 Praha 6 D04 Povrchy Situace povrchů Kladruby_náměstí Kladruby u Stříbra, náměstí Projekt: Obsah: Lokalita: 1:250 Vedoucí BP: Vypracoval: 12/2020Datum: Podpis: Část: Měřítko: Číslo přílohy: SO 04.1Formát: A1 Konzultanti:
