Seuraavassa käsitellään ladottavia betonimuottiharkkoja, joissa olevat ontelot täytetään notkealla betonimassalla asennuksen yhteydessä. Näistä harkoista käytetään myös nimitystä muottiharkko tai valuharkko. Betonivaluharkkoja käytetään yleisesti perustuksissa, kellarin seinissä, ulko- ja väliseinissä, pilareissa, tukimuureissa ja aidoissa. Muottiharkon osat ja käsitteitä esitetään kuvassa 12. Betonivaluharkot ovat luonnonkiviaineksesta, sementistä ja vedestä valmistettuja erittäin mittatarkkoja rakennuskappaleita. Harkoissa käytettävässä betonissa osa runkoaineesta voi olla korvattu kevytsoralla, jolla harkon painoa voidaan keventää ja helpottaa asennustyötä. Betonivaluharkkojen avulla pystytään rakentamaan betonirakenteita ilman erillistä muottirakenteiden pystytystä ja purkua. Ladottavien valuharkkojen liittymismitta korkeussuunnassa on 200 mm ja pituussuunnassa tavallisesti 600 mm tai 500 mm. Lisäksi on saatavilla erilaisia täydentäviä erikoisharkkoja kuten kulmaharkot, päätyharkot, 1/3- ja 2/3 -osaharkot katkaisutarpeen vähentämiseksi sekä harkot aukkojen ylityksiin. Muottiharkot ladotaan yleensä 200 mm:n limityksellä, joten rakenteissa noudatetaan niin vaaka- kuin pystysuunnassa 2M-modulimitoitusta. Muottiharkot ladotaan päällekkäin ilman kiinnityslaastia (kts. kuva 13). Ladonnassa kulmaharkot menevät kulmissa kerroksittain ristiin. Harkoissa olevat valuontelot muodostavat yhtenäisen ja tiiviin verkoston. Muottiharkoissa on valmiit paikat raudoitusteräksille ja raudoitteet asennetaan paikoilleen harkkojen ladonnan yhteydessä. Muottiharkkoihin voidaan tarvittaessa asentaa myös pystysuuntaisia raudoitteita, jolloin kestävyyttä vaakavoimille voidaan merkittävästi lisätä kuten kellarin seiniin ja tukimuureihin.
26 Harkot rakennusmateriaalina

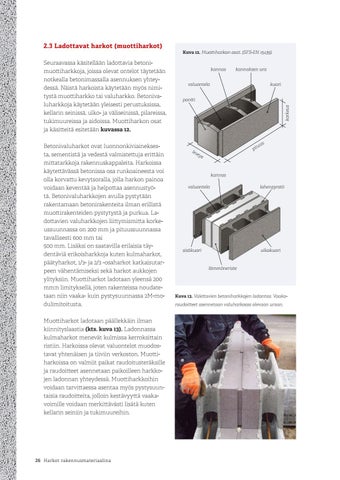

Kuva 12. Muottiharkon osat. (SFS-EN 15435). kannas
kannaksen ura
valuontelo
kuori
pontti korkeus
2.3 Ladottavat harkot (muottiharkot)
s
uu pit
lev eys
kannas valuontelo
sisäkuori
lohenpyrstö
ulkokuori
lämmöneriste
Kuva 13. Valettavien betoniharkkojen ladontaa. Vaakaraudoitteet asennetaan valuharkossa olevaan uraan.
