3. Raudoitteet 3.1 Yleistä – Betonipeitteen vähimmäisarvo määräytyy rasitusluokista. Lisäksi on huomioitava sallittu mittapoikkeama ±10mm, joka lisätään vähimmäisarvoon. Näin ollen saadaan nimellisarvo, jota käytetään.(By50 taulukko 2.17) – Maata vasten valettaessa betonipeitteen nimellisarvo on 50 mm. – Raudoituksen suositeltava minimihalkaisija on 8 mm. Halkaisijaltaan alle 8 mm raudoituksen tuenta on ongelmallista. – Raudoituksen tuennassa suositellaan käytettäväksi jatkuvaa tankovälikettä k 750 mm. – Peräkkäiset tankovälikkeet suositellaan limitettäväksi n. 200 mm. – Jos laatan kantavuus on tärkeää, voidaan raudoitus sijoittaa korkeintaan kolmannespaksuuden päähän laatan alapinnasta. – Jos taas yläpinnan halkeamakokoa halutaan pienentää, voidaan raudoitus sijoittaa korkeintaan kolmannespaksuuden päähän laatan yläpinnasta. – Alle 120 mm:n laattaan ei pidä laittaa kahta raudoituskerrosta.
3.2 Raudoitusdetaljit Liitteenä maanvaraisen laatan raudoitusdetaljeja: Liite 1. Lisäraudoitus pilarin ympärillä Liite 2. Lisäraudoitus ulkonurkassa Liite 3. Lisäraudoitus sisänurkassa Liite 4. Lisäraudoitus seinän päässä Liite 5. Lisäraudoitus pilasterin ympärillä Liite 6. Lisäraudoitus kaivon ympärillä Liite 7. Vaakateräksen sijainti Liite 8. Raudoituksen tuenta Liite 9. Irrotus rakenteista

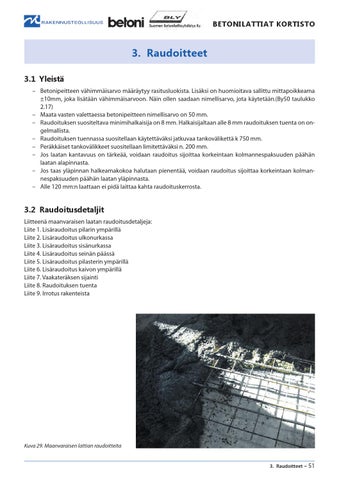

Kuva 29. Maanvaraisen lattian raudoitteita 3. Raudoitteet – 51
