Colegio FRANMONT

FRANMONT

C O L E G I O M O N T E S S O R I

Jorge David Aguirre Gómez Eduardo Valdez

Generar una propuesta urbano-arquitectónica para un complejo educativo funcionando como motor para reactivar el centro y aportar al usuario una accesible experiencia en la zona de La purísima - Alameda integrando negocios y espacios colindantes, fomentando vida urbana, promoviendo identidad, convivencia y sentido de pertenencia.

CASOS DE ESTUDIO

Morfología Interesante -

Ejecución limitada pero lograda - diseño ambiental - Materialidad simple, económica - Invita a la exploración - Certificado LEED

- Expansión al parque

- conexión directa armoniosa con el vecindario.

- Cantidad de salones

- Permeabilidad

- sensación espacial interior

- Morfología complicada pero resuelta.

- Integración de lo exterior - Ubicación

- Contexto socioeconómico del alumnado con el de la zona - la poca aceptación de las familias que funcionan como mercado primo.

Escuela Vittra Sodermalm

Fortalezas

- Conjugación de educación y ocio

- Espacios dinámicos y divertidos

- Colores que promueven la activación de los alumnos

- Grandes zonas comunes

Oportunidades

- Diseño en función de las necesidades de los estudiantes

- Vittra promueve la educación gratuita en Suecia

- Desarrollo educativo de gran calidad humana

Stockholm, Suecia

Rosan Bosch

."Considero que es nuestro trabajo crear un entorno en el que los estudiantes prosperen y se sientan felices en la escuela", dice Rosan Bosch. "He tratado de romper la frontera entre el ocio y el trabajo construyendo este cofre del tesoro, en el que es agradable quedarse y, al mismo tiempo, hay herramientas para el aprendizaje y la inspiración"

Debilidades

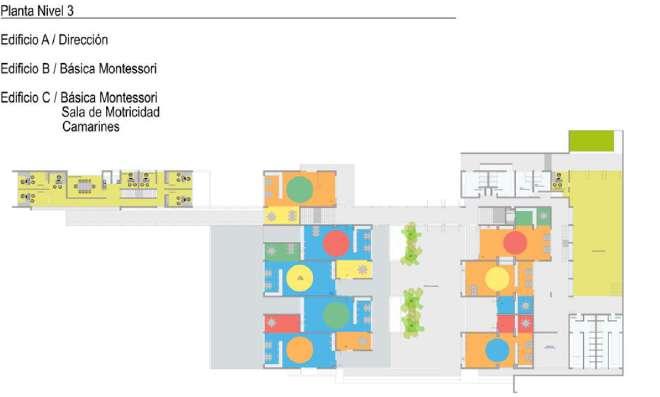

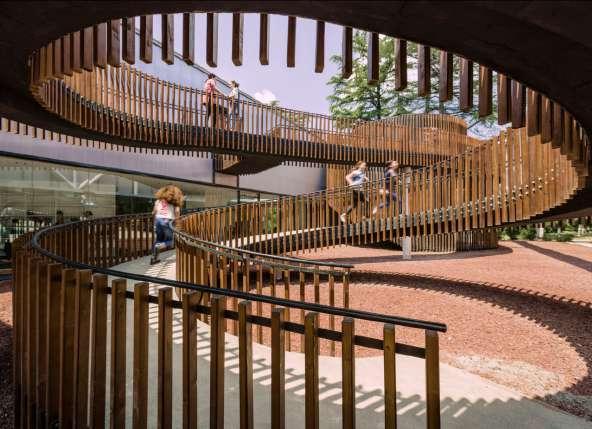

Colegio Epullay Montessori

“Para el desarrollo del proyecto, estudiamos el sistema educativo Montessori, el cual se basa en la individualidad y autonomía del niño, poniéndolo en el centro y utilizando materiales didácticos y elementos tangibles para enseñar en forma entretenida cada una de las distintas materias. Nuestro cliente esta vez eran ellos, los alumnos, y por tanto debíamos diseñar espacios con un orden y escala adecuada a ellos”.

Abrirse al contexto como expansión

- El exceso de color puede interferir

- el desenvolvimiento en espacios intermedios - Distancia.

- ubicación en predio en cerca del cuerpo de agua.

- la aparición de competencia en la zona

- Incremento de gastos en los servicios en el inmueble

Yoshino Nursery School & Kindergarten

Fortalezas

- La madera como material sustentable y visualmente atractivo

- El techo se convierte en un lugar para juegos

Oportunidades - Diseño sustentable

- Espacios abiertos para la convivencia de los niños

- La inclinación del proyecto ayuda a captar el calor del sol

Mutsu, Japón Tezuka Architects

Debilidades - Espacios exteriores sin áreas techadas Amenazas

Análisis del lugar DISTRITO PURÍSIMA - ALAMEDA

Contexto histórico

Programa parcial 2013-2025

1973

Barrio histórico que ha establecido la estructura y marco social para el desarrollo de la ciudad.

1976

Con el crecimiento de la ciudad, la zona central inició un proceso de transformación en su uso de suelo a favor de usos comerciales y servicios; tornándose menos atractiva como zona residencial y siendo abandonada.

1994-2000 2014

Tuvo un crecimiento rápido y significativo de la mancha urbana, resultando en una densificación de las áreas de crecimiento en los suburbios y zonas rurales de los Municipios.

Se señala la necesidad de la densificación, conservación, rehabilitación, imagen urbana y movilidad en la zona.

Actualidad

Hoy en día proporciona los fundamentos estratégicos para las bases de la regeneración urbana de la Zona centro para crear “Lugares para la gente”.

N

Colegio Franco Mexicano

- Área de superficie

- 18,700 m² - Ubicación

- Miguel Hidalgo 856, Centro, 64000 Monterrey, N.L. - Ubicado en el centro de Monterrey en una zona con potencial - Cerca de parques - Cerca de centros religiosos - ACCESO por Av. Miguel Hidalgo, Porfirio Díaz - Cerca de Av. Constitución - Áreas de oportunidad - Área estratégica del centro de Monterrey para crecer áreas culturales. - Espacio público - Sitios culturales - Cinemas Río 70 - Librerías - sitios sociales - Parque La Purísima - Cafeterías - sitios públicos Parroquia La Purísima Parques

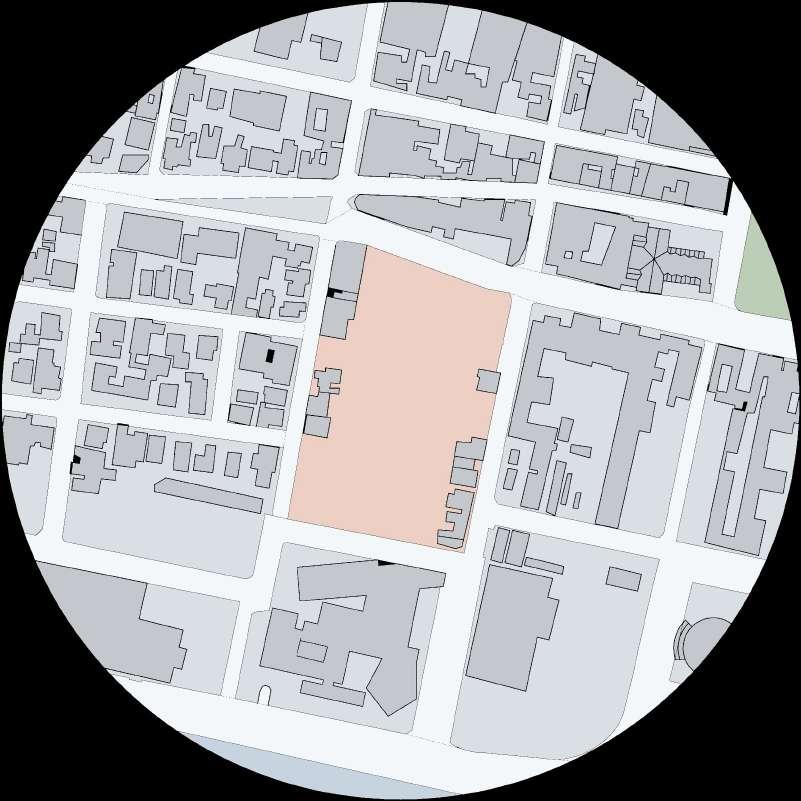

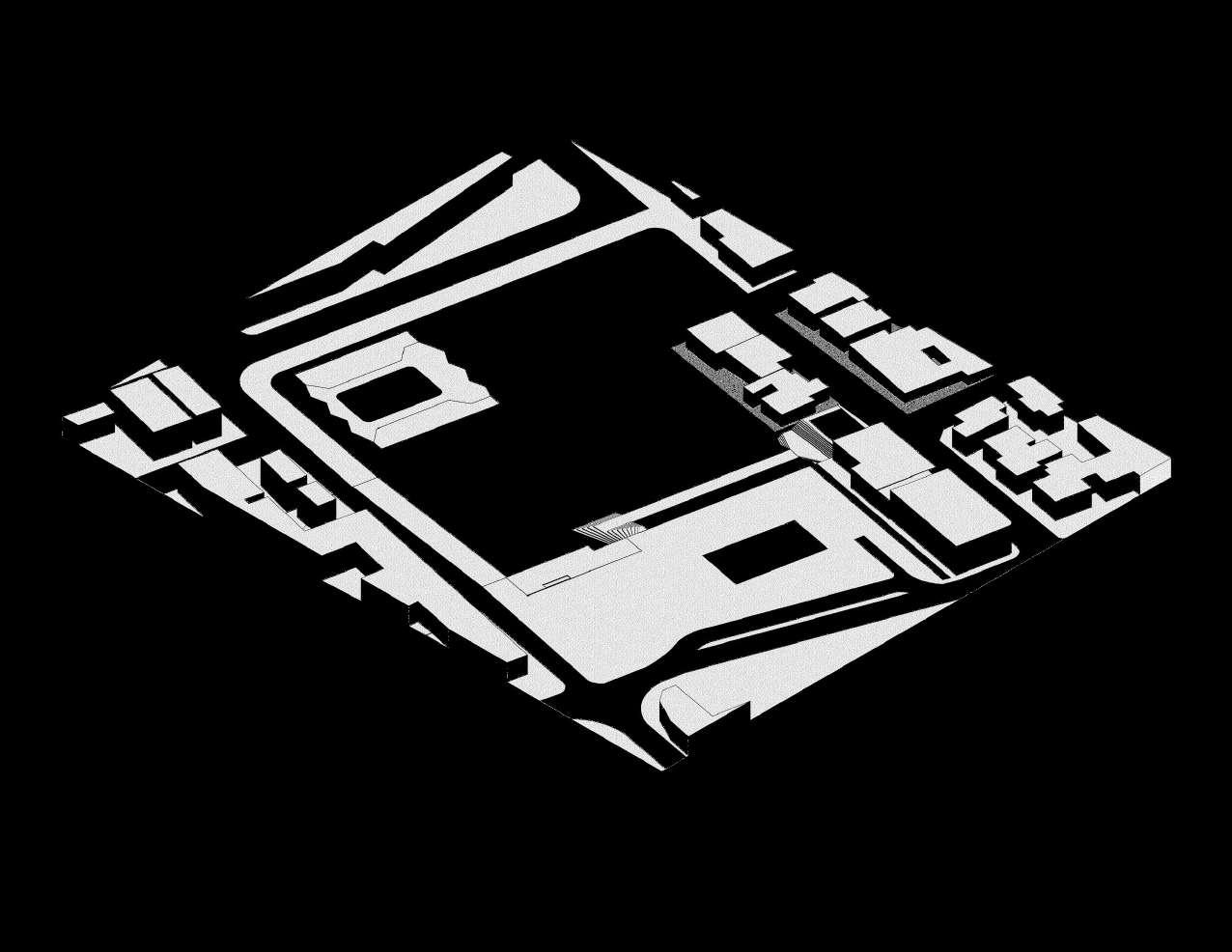

Entorno construido

Entorno construido

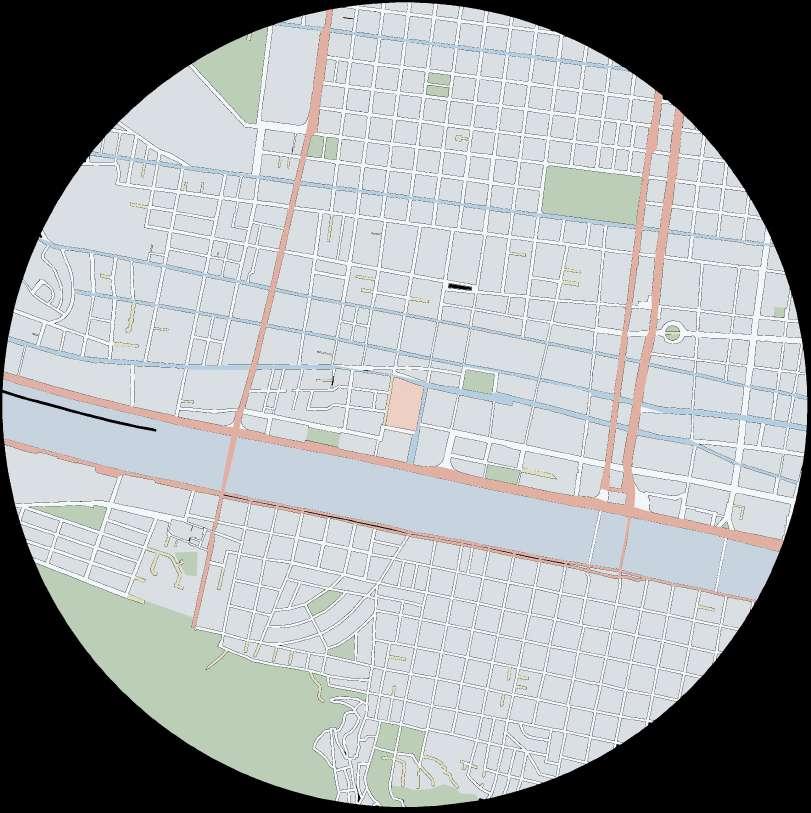

Vialidades

Zona centro

RÍOSANTACATARINA RÍOSANTA CATARINA

Primarias Secundarias Terciarias

RÍOSANTACATARINA

Primarias

Calle Miguel Hidalgo Calle Padre Mier

Secundarias

Infraestructura verde - Parques

1- Alameda Mariano Escobedo 2- Plaza La Purísima 3- Plaza de las Naciones 4- Plaza de los Compositores 5- Parque Pío X 6- Parque Loma Larga

Espacios Culturales

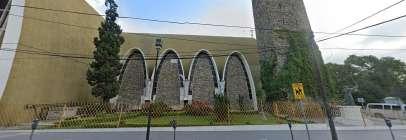

A - Iglesia La Purísima B- Instituto de Relaciones Culturales C- Auditorio Río 70 D- Biblioteca Benjamín Franklin E- Casa Universitaria del Libro F- Centro Cultural Alemán G- Colegio Civil Centro Cultural Universitario

Detalles

Parque La Purísima

Alameda Mariano Escobedo

Plaza de las Naciones Plaza de los Compositores

Infraestructura

Cruces peatonales

Cruces peatonales Puentes peatonales

Detalle Cruces peatonales

Secciones de banquetas

Calle Hidalgo

Secciones de banquetas

Calle Ignacio Vallarta

Secciones de banquetas

Calle Porfirio Díaz

Secciones de banquetas

Camellón Calle Hidalgo

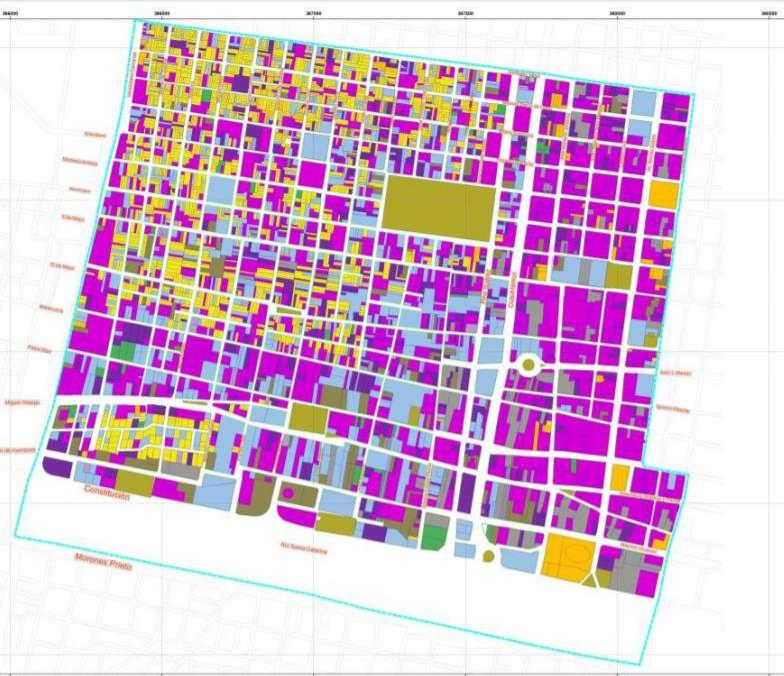

Equipaciones y uso de suelo

PDD MTY 2025

Distrito Purísima-Alameda

a delegación cuenta con cobertura total de servicios; en ella, se concentran los servicios de carácter gubernamental, financiero, educativos, de salud, abasto, cultura, recreación y comercio lo que ocasiona desplazamientos hacia esta zona a lo largo del día. La delegación puede considerarse como un área consolidada en términos urbanos que requiere de acciones de mejoramiento y fomento urbano.

Zona Centro: Presenta problemas de accesibilidad, saturación de transporte público, expulsión de población, subutilización de equipamiento e infraestructura obsoleta. Cuenta con espacios de valor patrimonial desaprovechados.

Porcentajes

DIAGNÓSTICO

USOS DE SUELO (ha.)

Parques/plazas 1,9% Baldios 0,8%

Industria ligera 1,76%

Tipología Definición de problema

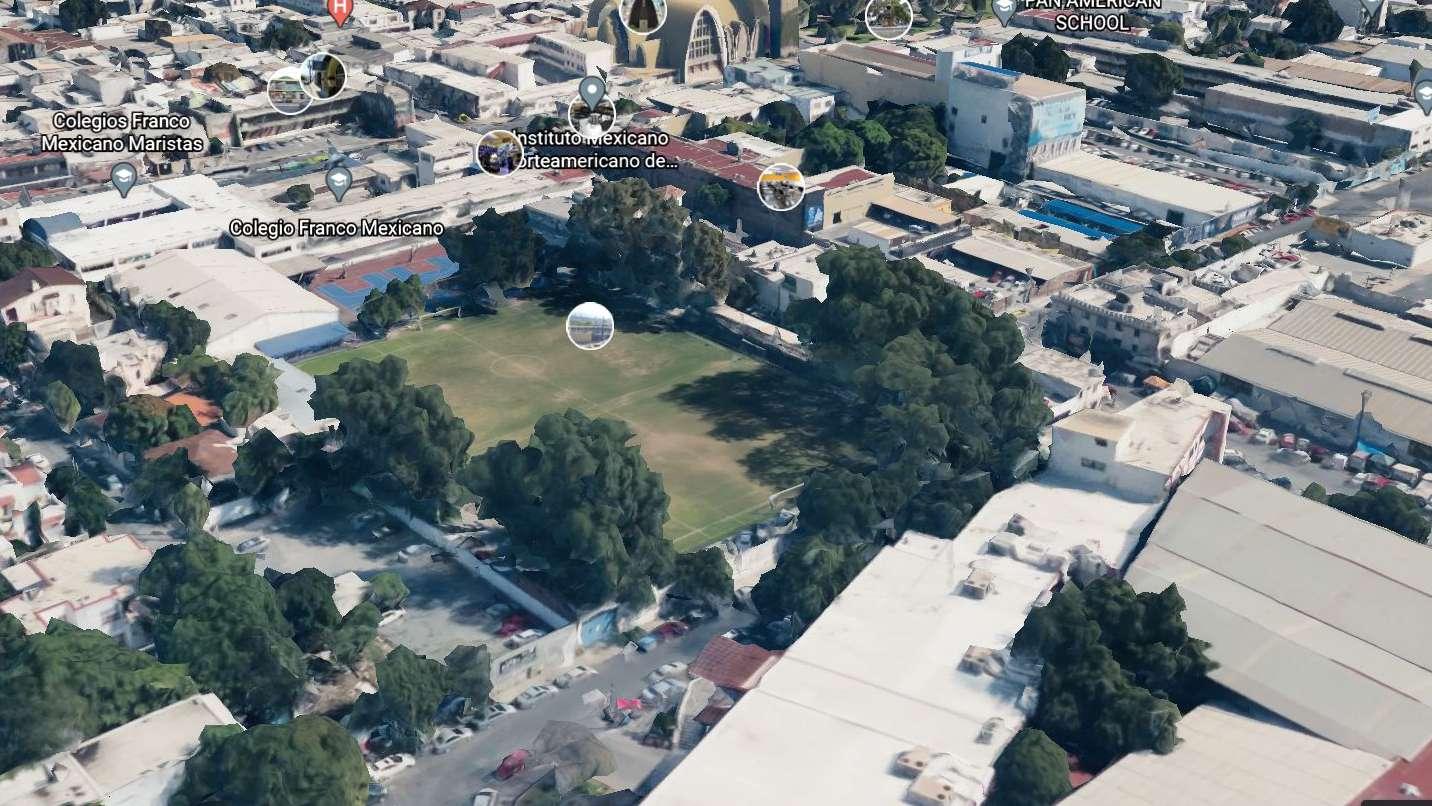

Tras analizar el predio asignado se percató que el plantel educativo que pre existía no contaba con el diseño urbano-paisajístico-arquitectónico adecuado, teniendo uno desproporcionado y mal zonificado, por lo que se optó por empezar un proyecto desde cero, proponiendo un nuevo edificio educacional.

1- Colegio Franco Mexicano 2- Panamerican School 3- CEU 4- Escuela Electrónica de Monterrey 5- Escuela de Enfermería de Monterrey 6- Primaria Venustiano Carranza 7- Escuela Normal Moises Saenz Garza 8- Preparatoria N° 2 UANL 9- Escuela de Enfermería Christus Muguerza 10- Escuela Superior de Música y Danza de Monterrey 11- Escuela León Ortigosa 12 - Escuela Profr. Arcadio Lozano Martínez 13- Escuela Profr. Fernando Montes de Oca 14-Escuela Profr. Ignacio M. Altamirano 15- Escuela Ciencias de la Educación 16- CEDART 17- Escuela Ballet de Monterrey 18- Escuela De Educadoras Laura Arce

Vegetación

Arborización

El municipio de Monterrey tiene una superficie de 11,186.53 has. de conservación natural, de las cuales el 82% se encuentran en el Cañón del Huajuco donde se encuentra la mayor parte de la vida forestal y silvestre; y el 18% restante se distribuye en el resto del municipio, estas áreas presentan la siguiente diversidad:

Arborización Paleta de vegetación

Demografía

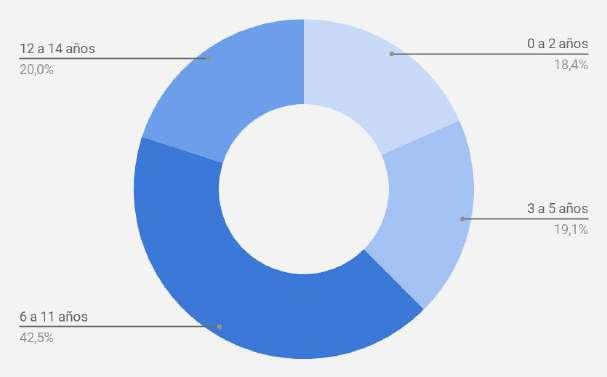

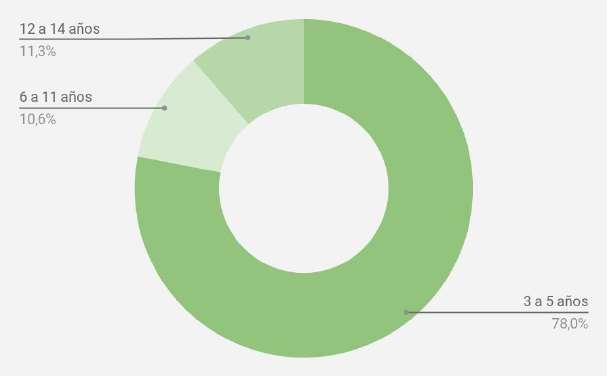

Población susceptible

la población presente en el Distrito Purísima-Alameda se redujo a poco más de 7 mil 400 habitantes. Sin embargo, la población flotante es de más de 60 mil personas, sin incluir a los consumidores que realizan compras en los centros comerciales.

Económicamente activa

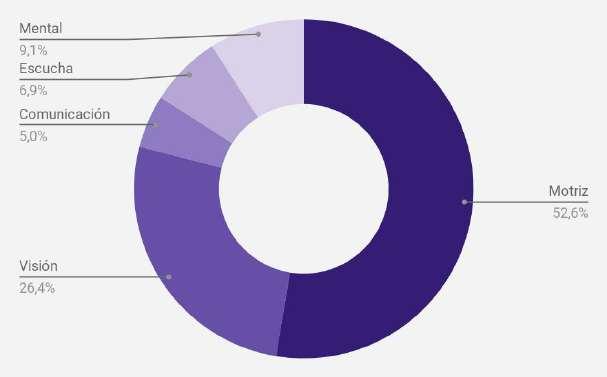

Discapacidad

Población

no asiste a la escuela

Vientos predominantes Análisis Bioclimático

PREDOMINANTES:

En Noviembre a Febrero, provienen del noroeste con una velocidad media de 13 km/h, con una temp. de 17ºC.

PREDOMINANTES:

En Marzo a Octubre, los vientos dominantes provienen del sureste con una velocidad de 15km/h, con una temp. de 26ºC.

Ruidos Análisis Bioclimático

NorOeste: Fuentes de ruido provienen del bullicio de tráfico de la calle Hidalgo.

NorEste: Ruido generado a partir de negocios colindantes y de usuarios que acuden a la iglesia, plaza la purísima y Relaciones culturales.

SurEste: Ruido que proviene de los usuarios que acuden a los puestos informales de la Pulga Río, y los carros que transitan en la calle Porfirio Díaz.

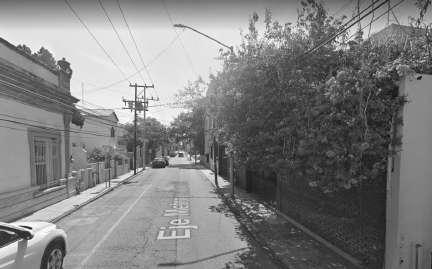

Vistas

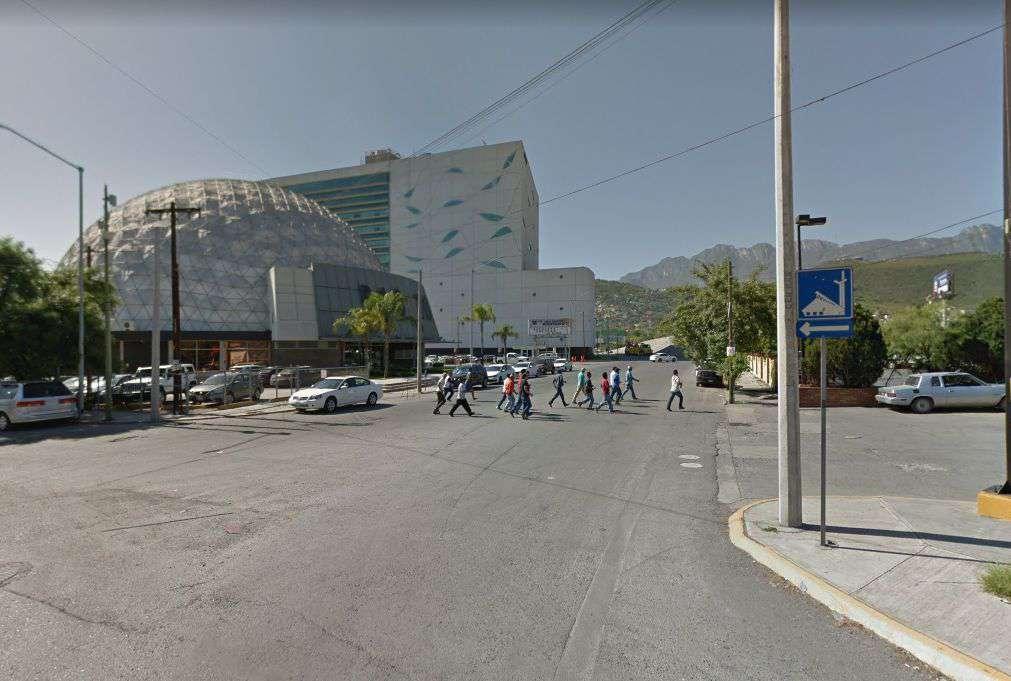

Cerro de la silla

necesitadas

para el proyecto

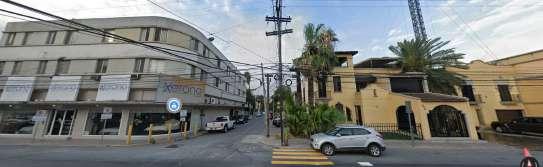

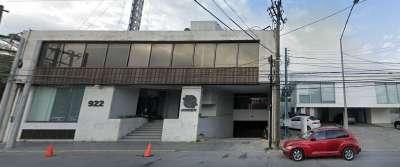

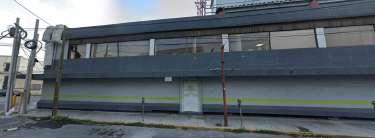

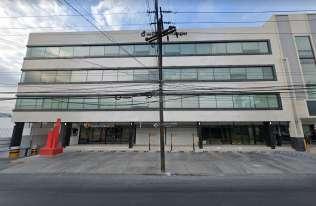

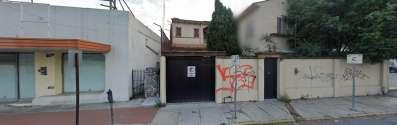

1- Edificio abandonado potencial.

2- Camellón para abrir a espacio público. 3- Lote abandonado con conexión a predio. 4- Acceso a escuela, 5- Estacionamiento informal que puede funcionar como espacio público. 6- Calle A. Humboldt, colindante al predio. 7-Calle con potencial peatonal 8- Transición con Plaza La Purísima 9 - Pasillo conexión a La Pulga y Río 70. 10- Infraestructura peatonal. 11 y 12- corredor a Plaza de las Naciones. 13- Nodo de conflicto vial y reestructura vial. 14- Alta velocidad.

Inmediatos Espacios Urbanos

Infraestructura verde - Parques

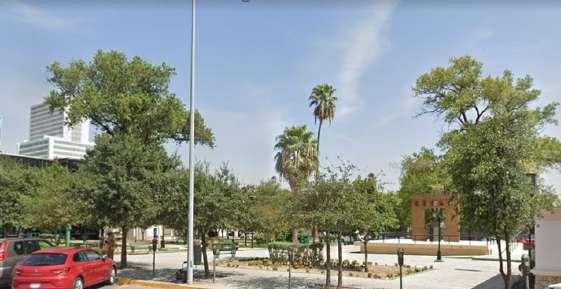

1- Plaza La Purísima

2- Plaza de las Naciones

3- Plaza de los Compositores 4-Camellón Hidalgo

Espacios Culturales

A - Iglesia La Purísima

B- Instituto de Relaciones Culturales

C- Biblioteca Benjamín Franklin D- La Pulga Río

E- Auditorio Río 70

F- Casa Universitaria del Libro

*lOTE ABANDONADO Y CASA PARA DESHABITAR

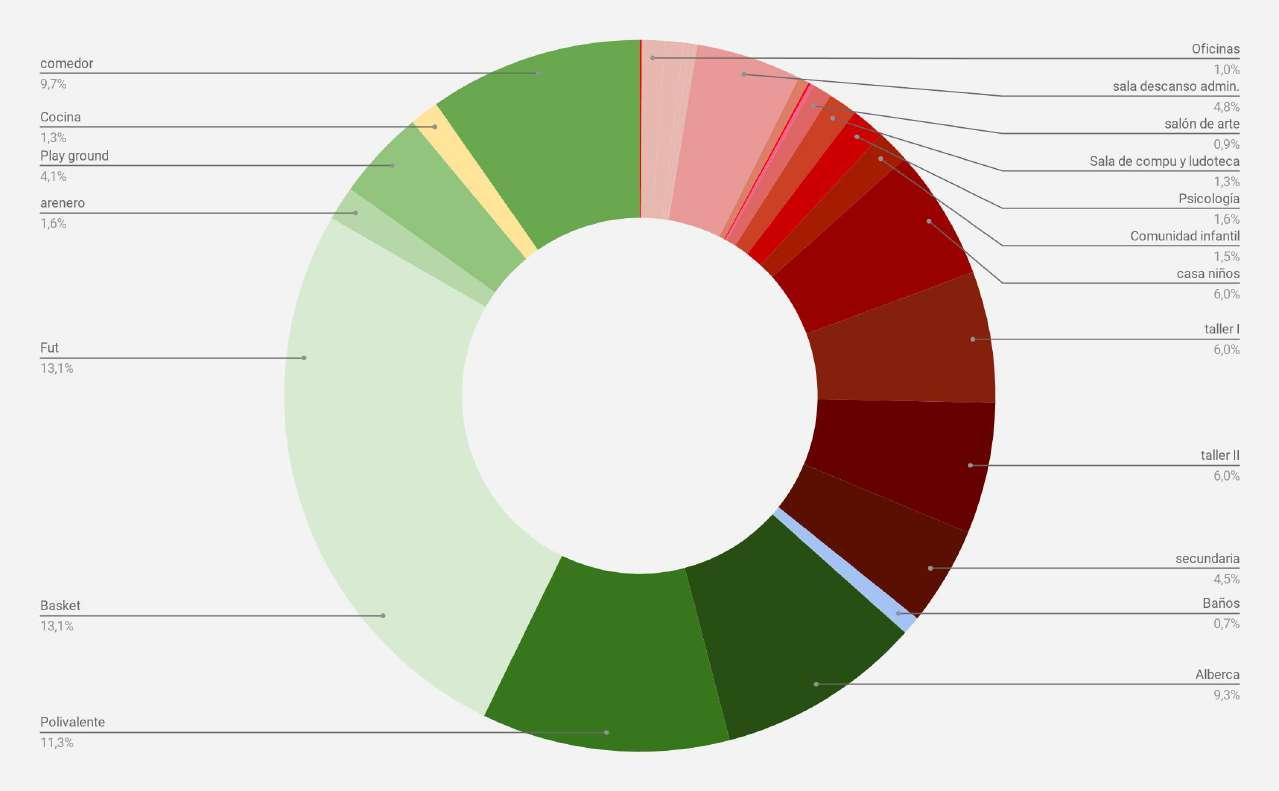

Programa Arquitectónico

Porcentajes

Programa Arquitectónico

metros cuadrados

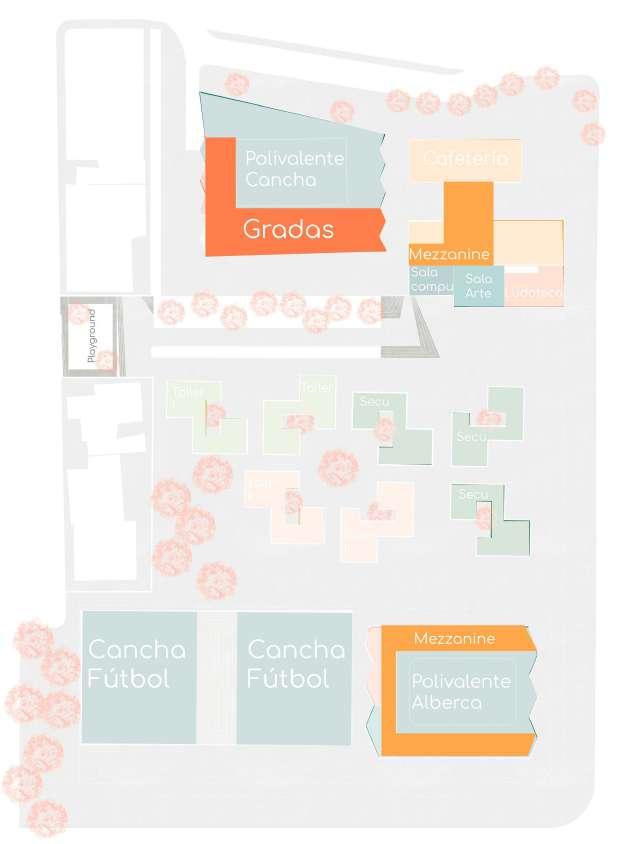

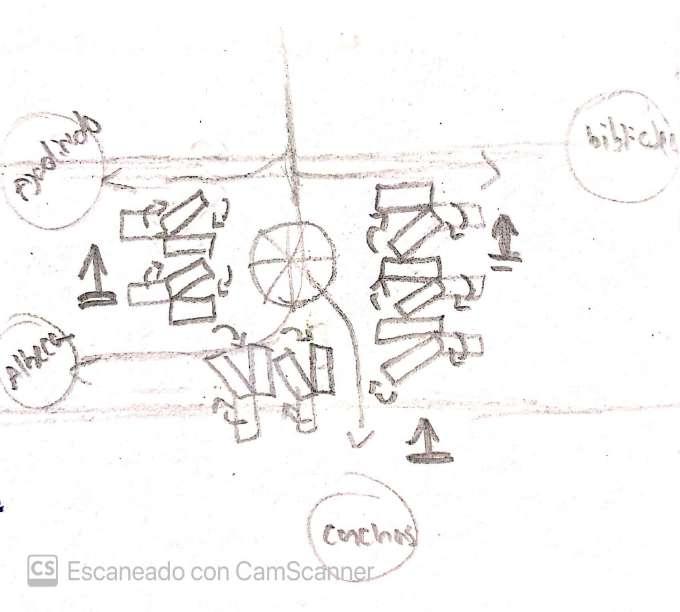

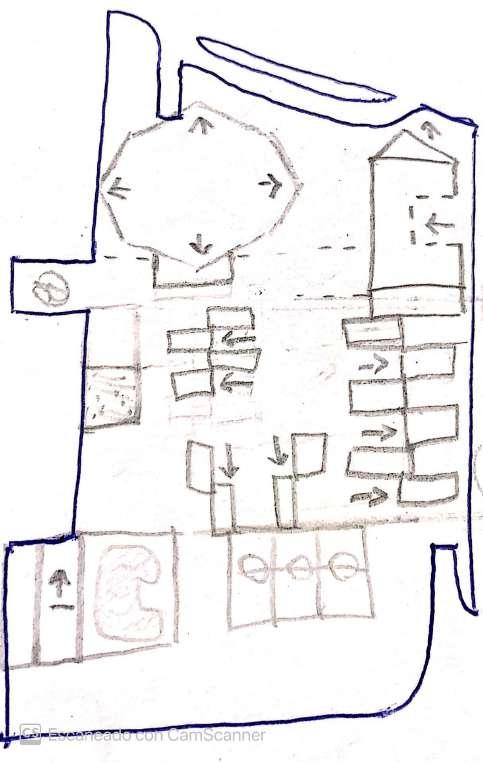

Diagrama de zonificación

Administración, Oficinas, Sala de juntas,etc. Ofici nas Área de descan so

Vigilancia

Servicios

Área

ajardinada

PlayGrou nd Salones

Espacio Público Salones Servicios

Polivalente Cafetería

Servicios

Psicología, Arte, Cómputo,, Ludoteca

Canchas

Alberca y palapa

Público

Semipúblico

De transición (accesos, vestíbulos, lobbies exteriores, etc.)

4 5

PROYECTO CONCEPTUAL

Espacio Público

“... la necesidad de intervenir el espacio urbano...forman parte de todo ese complejo proceso de "hacer ciudad" (Rivera, 2002).

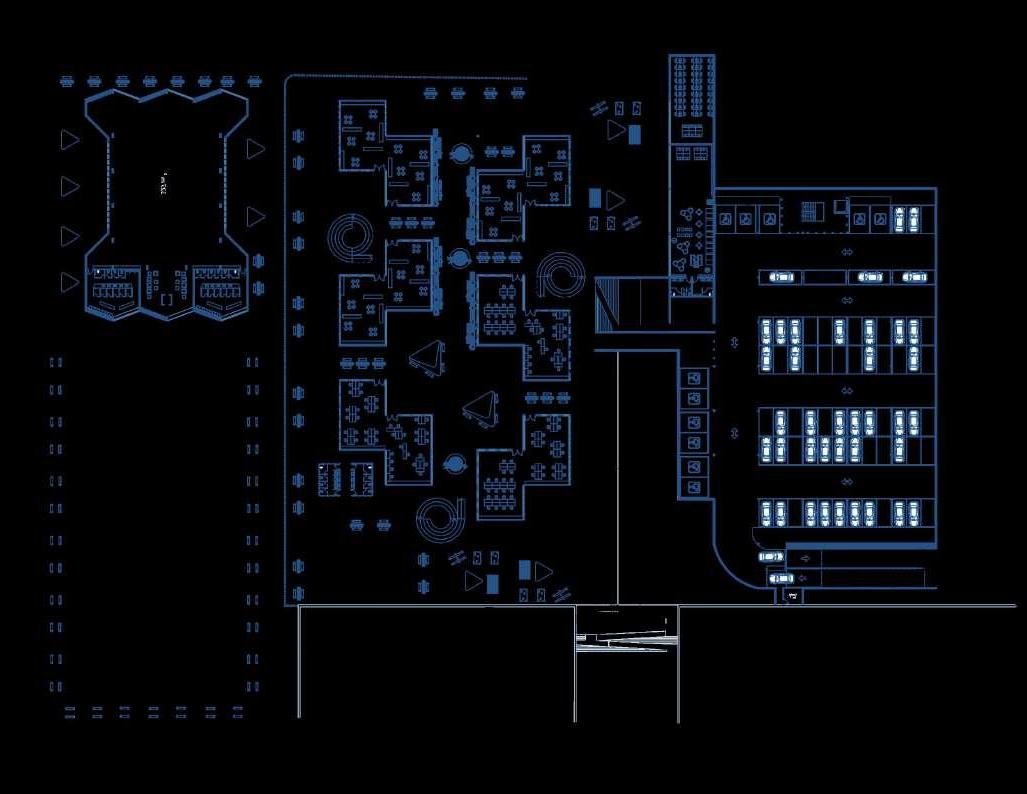

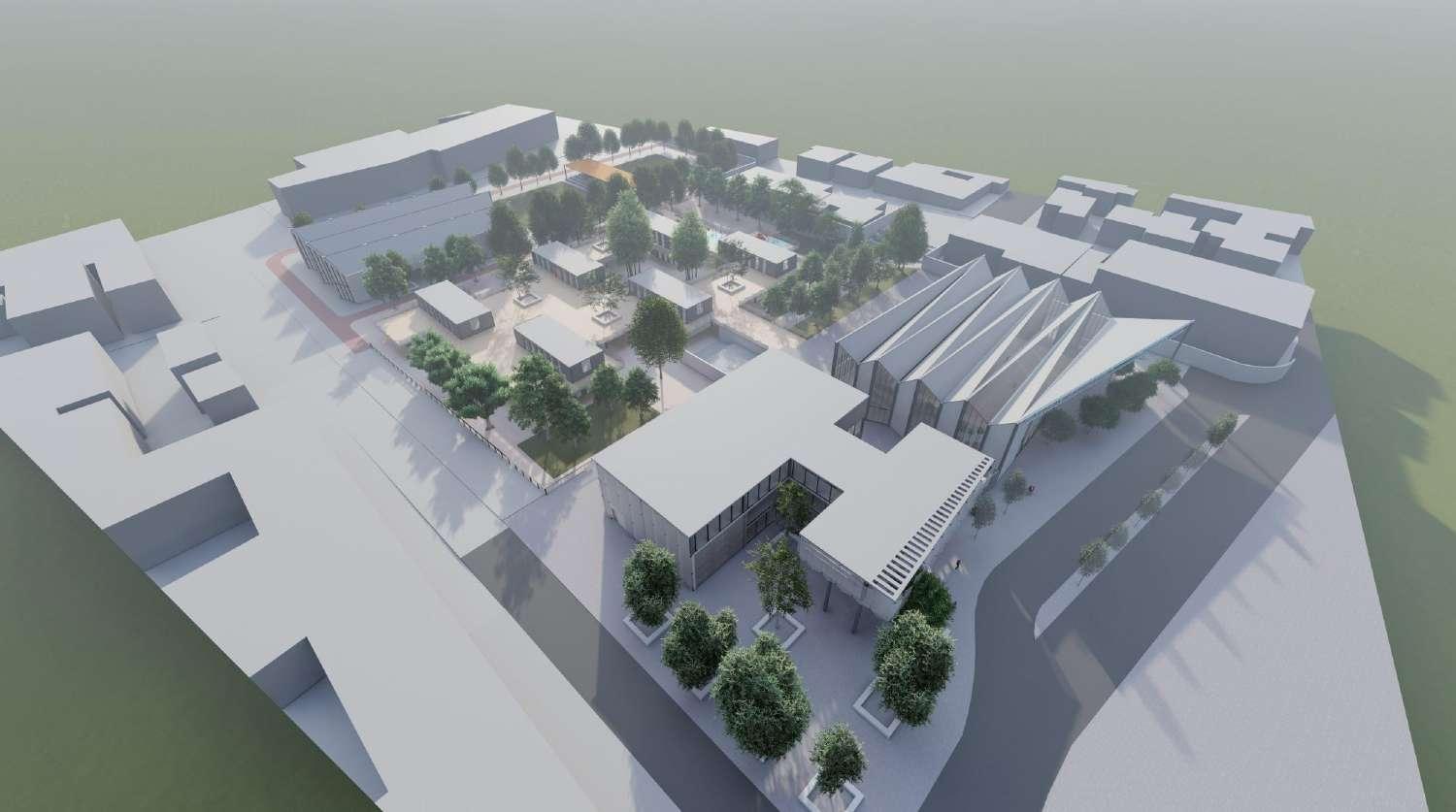

Planta de conjunto

Urbano - Arquitectónico

“manifestando la jerarquización del volumen sin interrumpir los flujos peatonales que fortalecen las dinámicas de crecimiento de la actividad urbana”.

“Acercamiento”

“Acercamiento”

“Acercamiento”

“Acercamiento”

Arquitectónico

Nursery ibg Hibino Zekki, China

Escuela Primaria Wilkes, USA

Escuela North Pelíc, Francia

Escuela primaria Lisle, USA

Museo Juan Soriano

Kurve 7

Jardín infantil flotante, Beijing

Porcentajes

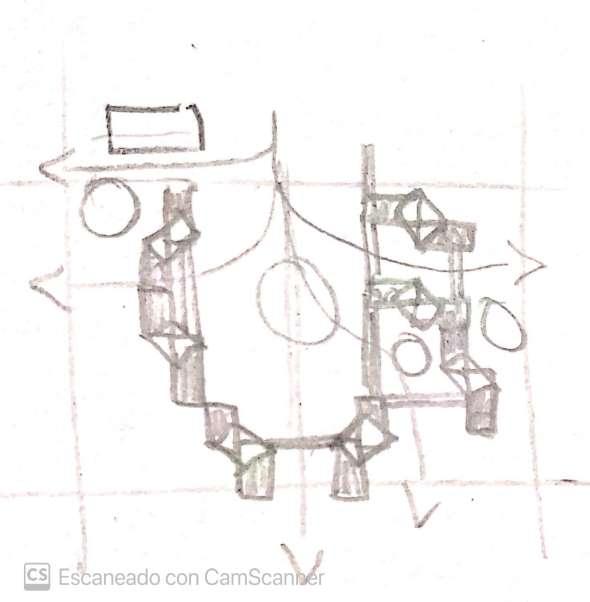

Idea principal parte de 3 edificios: polivalente Amenidades y admiración Salones

Sin embargo se modularon para una mejor configuración más funcional y atractiva.

Los salones se modularon evitando el edificio común de dos plantas para crear vacíos donde se encontrarán los patios de cada salón.

De igual manera tratando de cubrir un recorrido funcional y cantidad de salones se optó por tener una hilera de salones más en la parte superior, rotandolos y colocándolos en las intersecciones de esquina de los inferiores para proporcionar sombra

5De esta forma los patios inferiores no estarán completamente techados y la parte superior dispondrá de los mismos generados a partir de los techos verdes de los inferiores; obteniendo además otros beneficios.

Un juego de niveles que aporte a crear espacios iluminados y yuxtapuestos creando terrazas y taludes

Un acceso tipo embudo para que aparente cerrar el lugar para abrirse al patio central

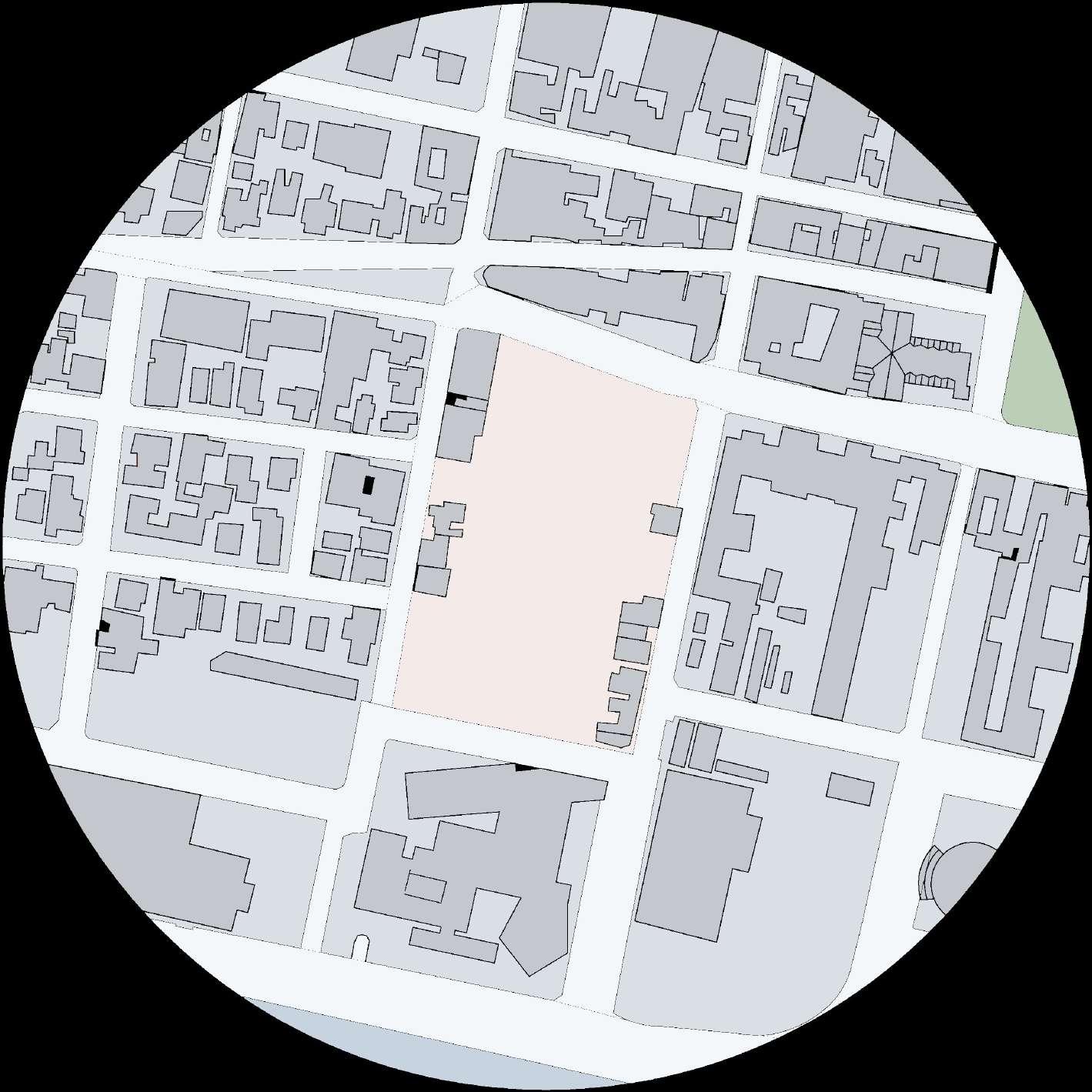

Predio

Superficie: 18.700 m² Perímetro: 609.89 m Accesso: 1- Calle Miguel Hidalgo 2- Calle Porfirio Díaz 3- Calle alejandro de Humboldt Colindancia con negocios y residencias ______________________ CUS (Libre) Libre m² COS (.8) 14.960 m² CAV (.1) 1.870 m² REM No requerido ANCHO DE BANQUETA Y ESPACIO FRONTAL 3 m ALTURA

Re-adaptar construcciones

Espacios deseados en el proyecto

1- Espacio público: Crear un área pública que funcione para generar mayor sentido de comunidad y cultural.

Proteger construcciones

Re-adaptar construcciones

2- Regenerar espacios públicos alrededor del predio para generar conectividad peatonal

3- Proteger construcciones con fachadas de valor histórico para la ciudad. 4- Re-adaptar zona de la derecha para aprovechar en su mayoría el predio

5- Generar un estilo arquitectónico contemporáneo pero con adaptación a los materiales de la zona A- BLIT SPORT / Tienda de deportes. B- 2 RESIDENCIAS C- MINIMARKET/SALON DE BELLEZA / COMIDA PARA LLEVAR D- PLAZA E- RESTAURANTE/HAMBURGUESAS/DISCOS F- OFICINAS** G- ÓPTICA H- RESTAURANTE

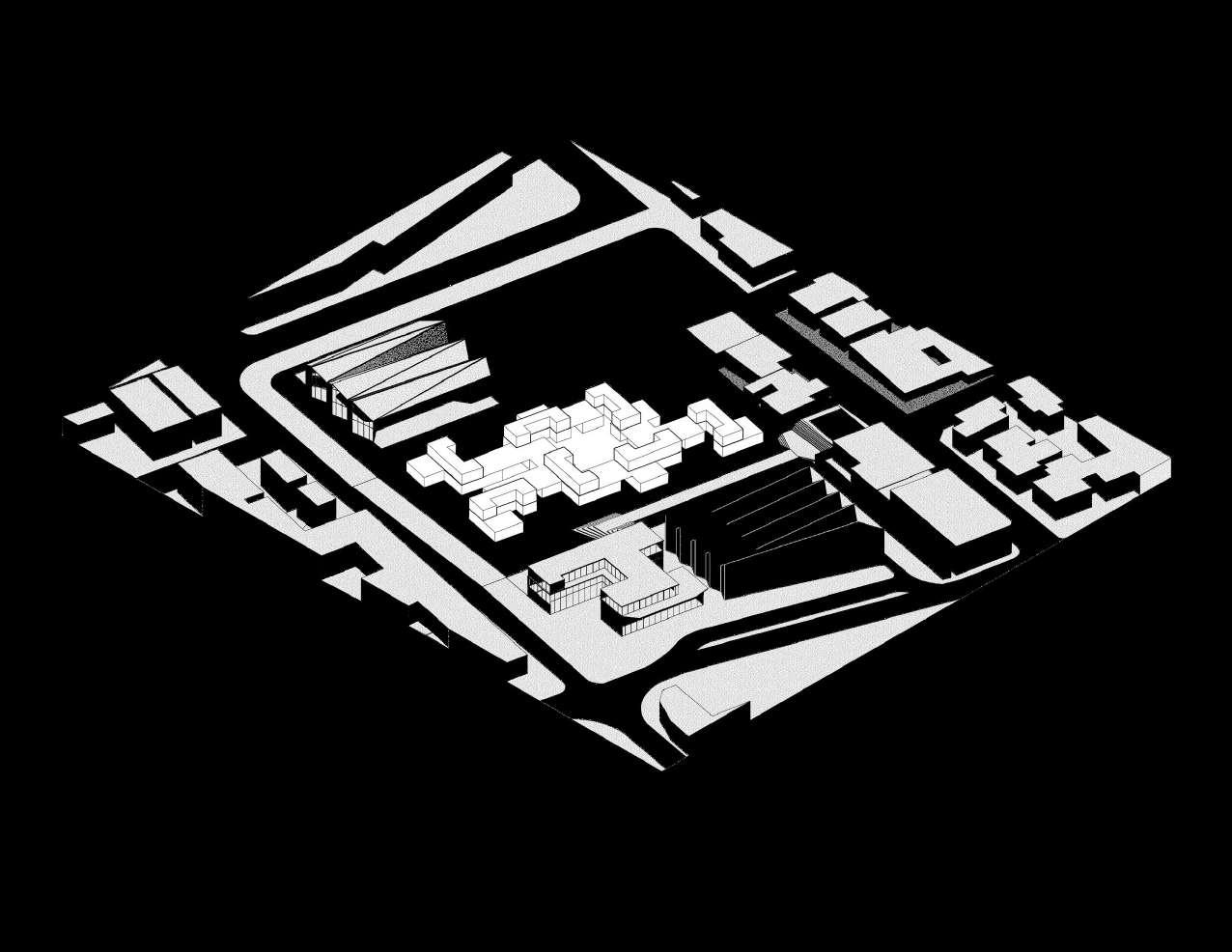

Diagrama Arquitectónico

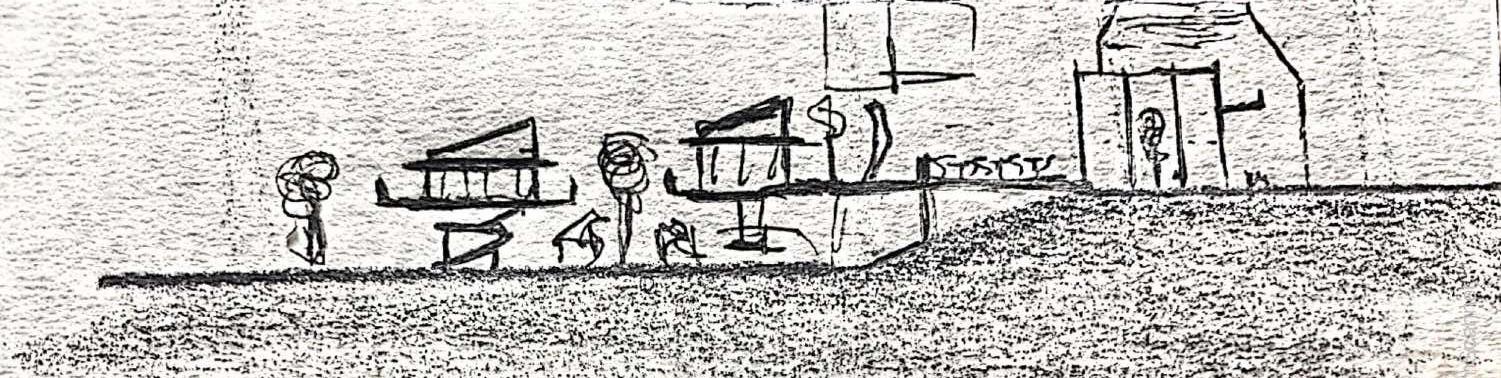

El terreno contaba con un desnivel de 3 m lo que nos permitió jugar con los niveles y crear pendientes atractivas.

Por la topografía del terreno imaginariamente se dividió en tres partes, de esta manera de diferenciarán los espacios por usos.

Diagrama Arquitectónico

Volumétrico

Una vez dividido el terreno se establecieron cambios en nivel y adaptaciones.

Diagrama Arquitectónico

Volumétrico

El terreno se dividiría en: - Zona deportiva - Ambientes - Acceso Público

Diagrama Arquitectónico

Volumétrico

A partir de ahí se crearon los volúmenes predominantes para cada uno, tomando en cuenta sus dimensiones.

Diagrama Arquitectónico

Volumétrico

Para los edificios más altos como lo son la alberca techada y el polivalente se propuso una morfología interesante para aprovechar entradas de luz y dinamismo de forma.

Diagrama Arquitectónico

Volumétrico

Posteriormente se trazaron recorridos ortogonales a distintos espacios como lo son:

- Acceso

- Ludoteca

- Playground

- Biblioteca

- Zona deportiva

Diagrama Arquitectónico

Volumétrico

Ya con los volúmenes para los ambientes del nivel inferior se optó por sustraerse secciones para que se abrieran más al exterior creando patios.

Diagrama Arquitectónico

Volumétrico

Asu vez, se aplicaría una sustracción vertical para crear un patio interior con vista a vegetación que seguiría a la parte superior.

Diagrama Arquitectónico

Volumétrico

Pasando al nivel superior, se destruirían los salones superiores que se generan a partir de exploraciones de forma posteriores en el concepto.

Al mismo tiempo se extendería la losa para unir estos espacios por una especie de puentes y que esto en conjunto funcione como un patio- terraza para los niños.

Diagrama Arquitectónico

Volumétrico

Una vez hecho esto se tendrían los ambientes inferiores y superiores identificados por nivel de edades.

Diagrama Arquitectónico

Volumétrico

Finalmente se exploró con permeabilizar los muros con cristal en zonas que no sean afectadas por la orientación del sol, pero si cree mucha iluminación natural a interiores.

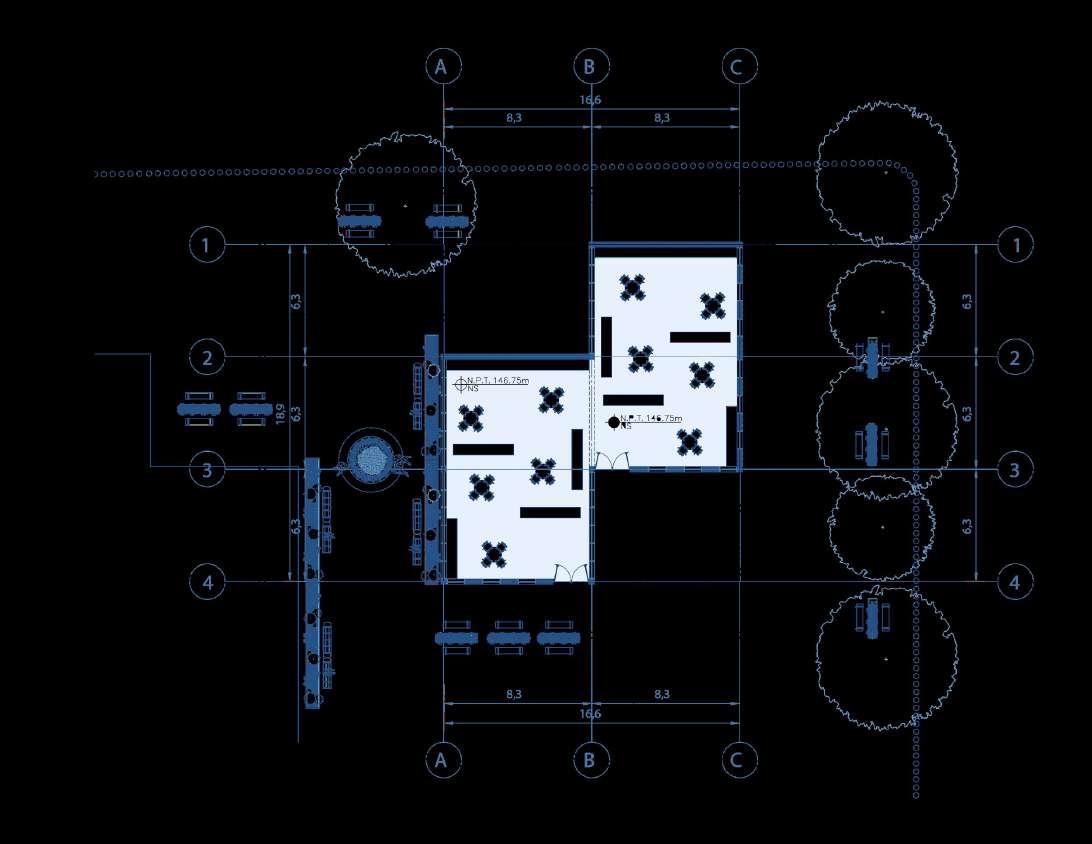

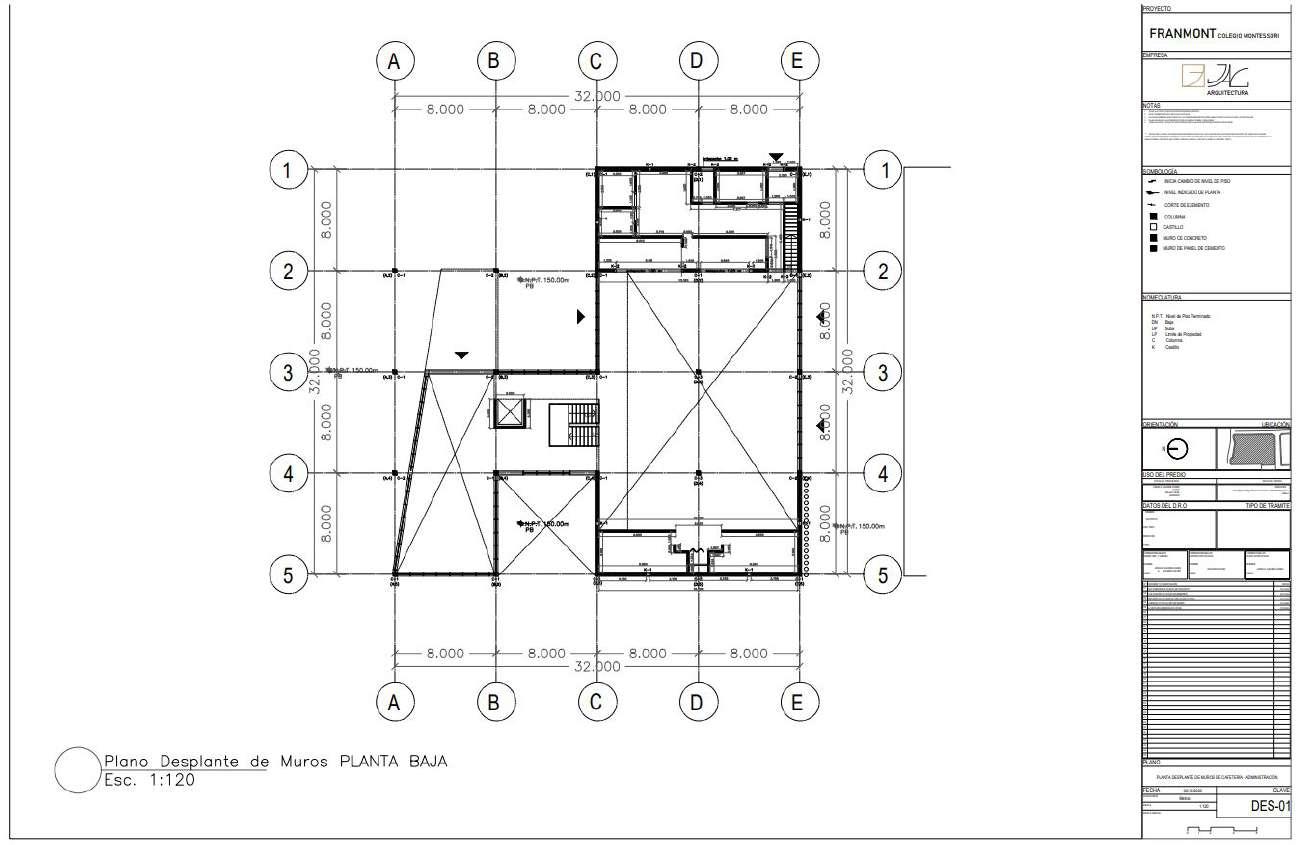

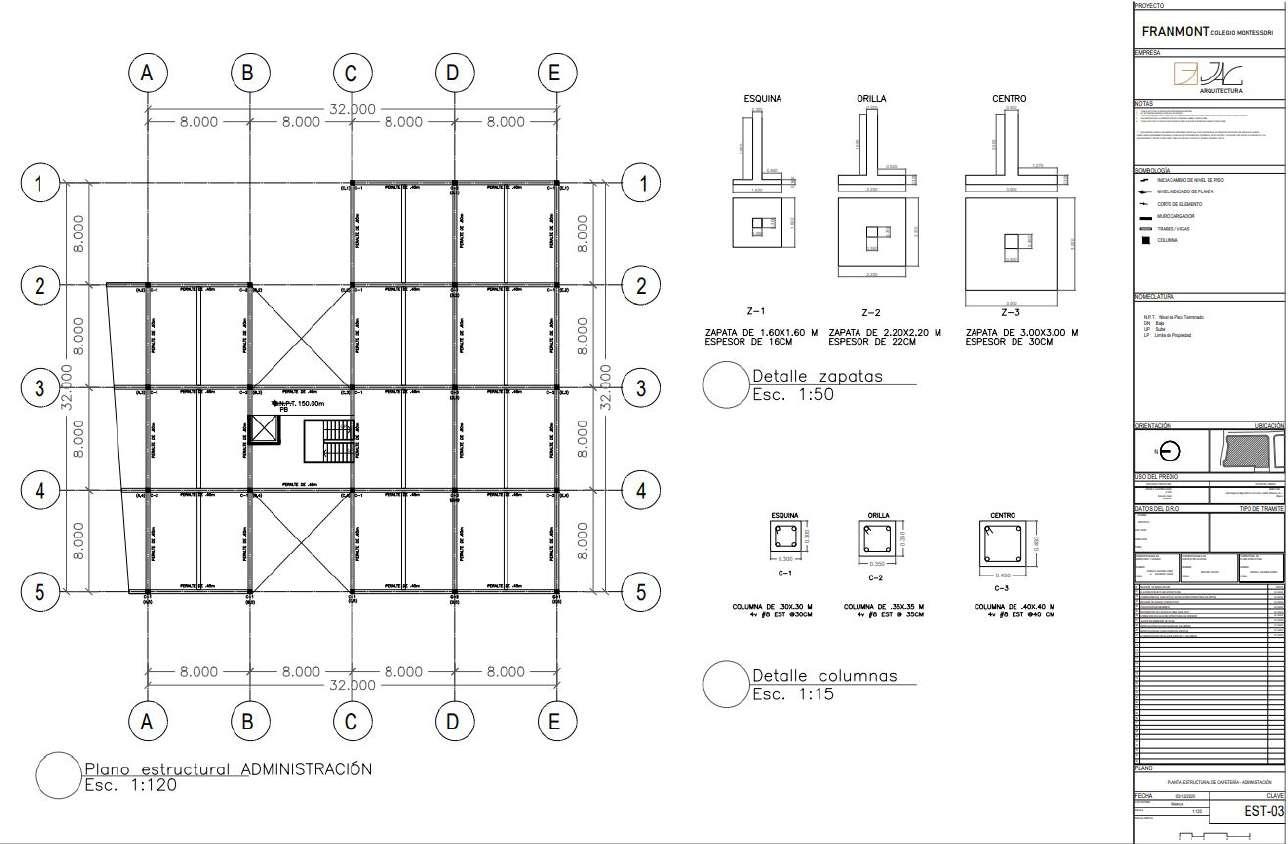

Plano

Plano

Plano

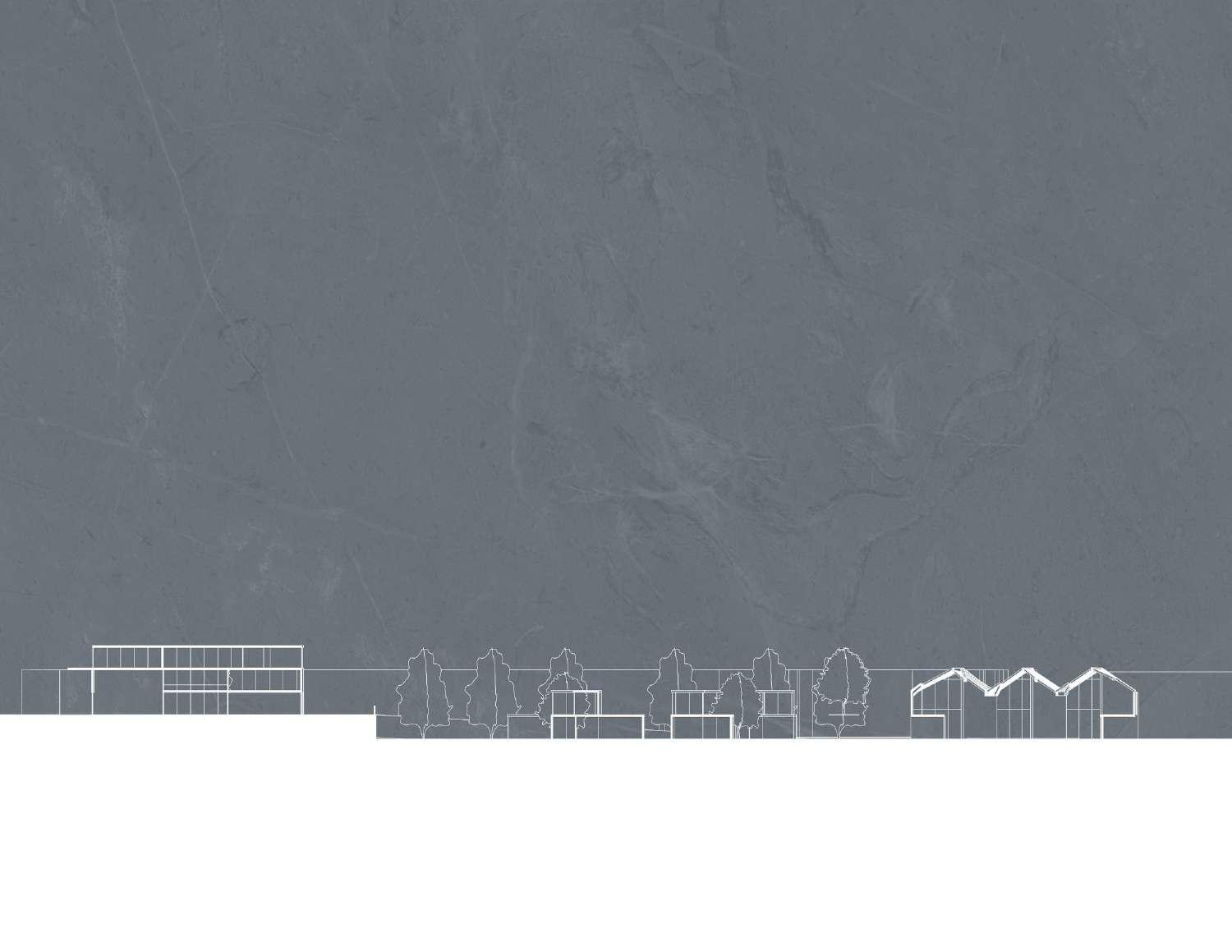

Secciones Longitudinales

A-A´

CASA NIÑOS TALLER I Y II COMUNIDAD INFANTIL SECUNDARIA

POLIVALENTE ZONA DEPORTIVA

Secciones Longitudinales

A´-A

CAFETERÍA ARTE, LUDOTECA, COMPU

ADMINISTRACIÓN POLIVALENTE

POLIVALENTE MEZZANINE TERRAZA 89

B-B´

LOSA TERRAZA

B´-B

COMUNIDAD INFANTIL COMUNIDAD INFANTIL

CASA NIÑOS CASA NIÑOS CASA NIÑOS NIDO

SECUNDARIA

TALLER I Y II

Norte

Este

CAFETERÍA

FRANMONT

COLEGIO MONTESSORI

Zona deportiva

Antepatio ambientes

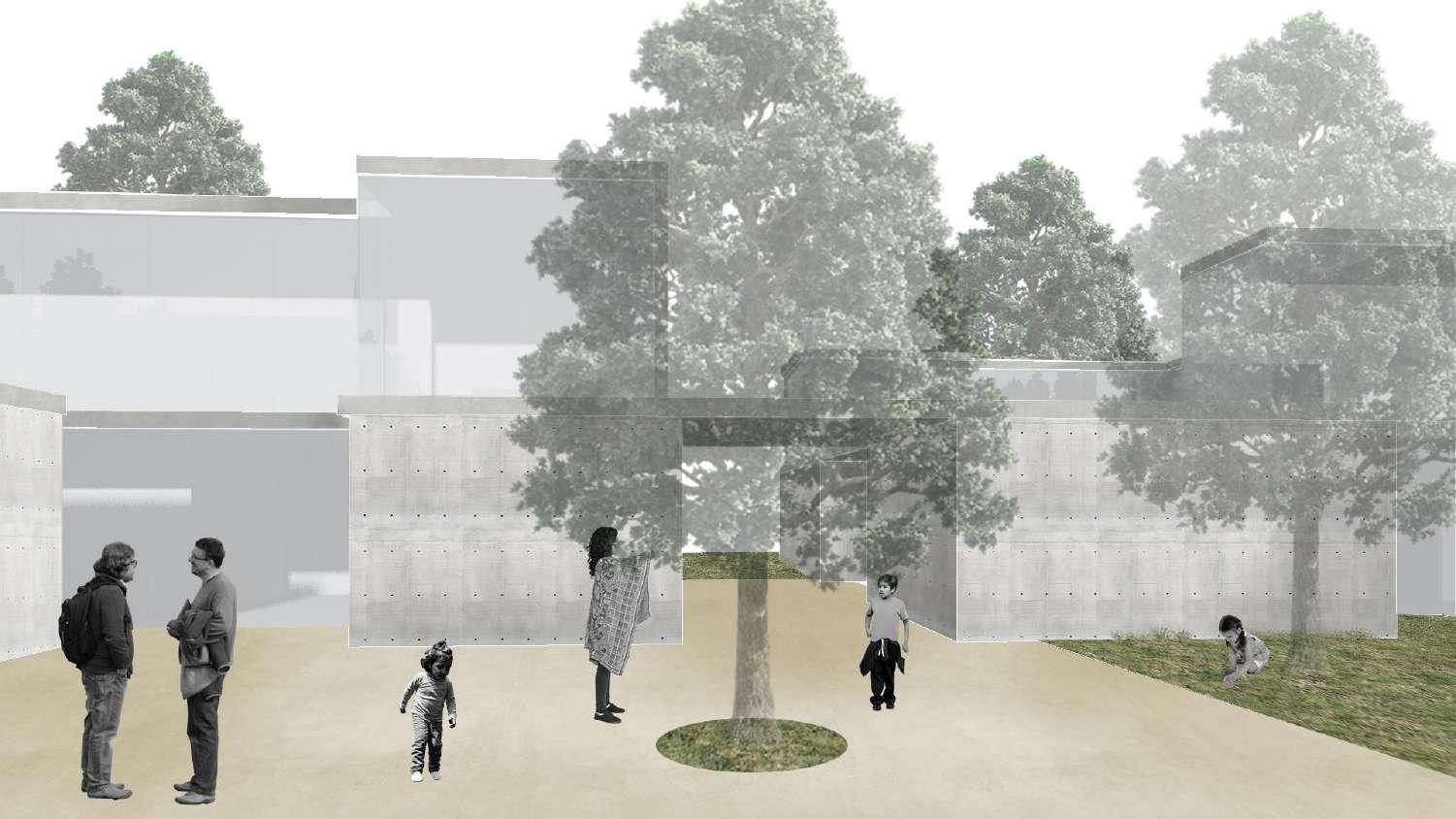

Patio central

Contexto

Calle I. Luis Vallarta

Calle Porfirio Díaz

Calle Humboldt

Calle Miguel Hidalgo

Contexto Calle Porfirio Díaz

Suelo

Calle Humboldt

Cafetería

Cafetería

Mezzanine Cafetería

Administración

Polivalente

Polivalente

Polivalente

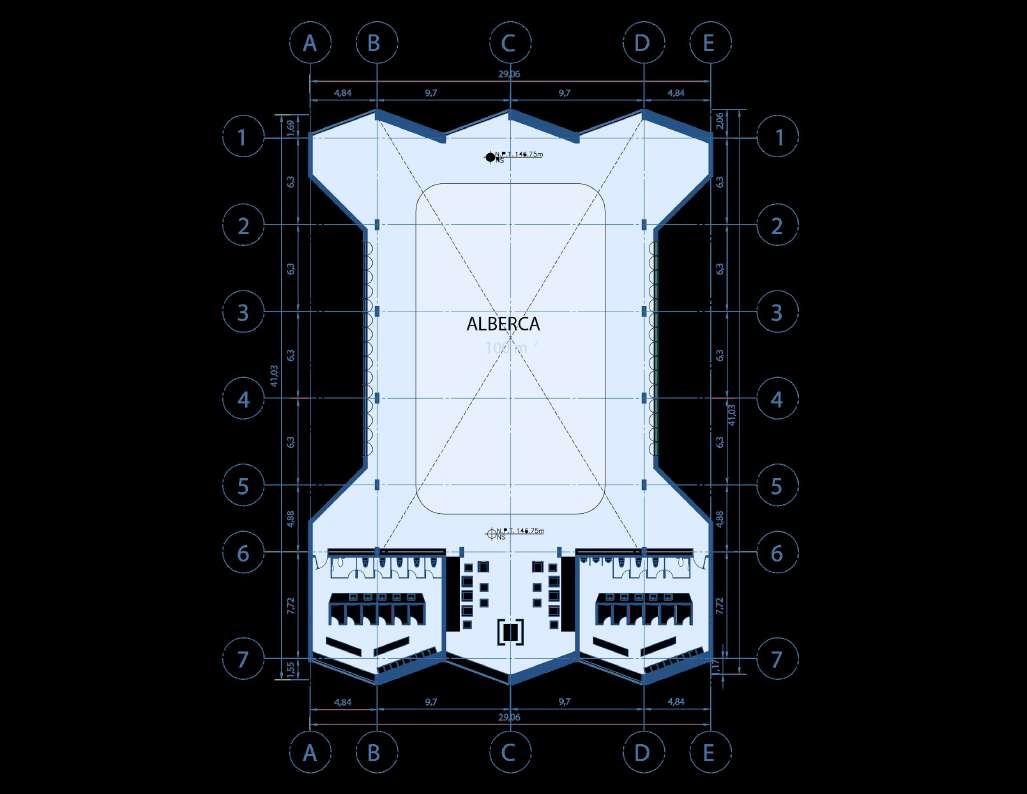

Planta SubNivel

Alberca techada

Planta SubNivel

Alberca techada

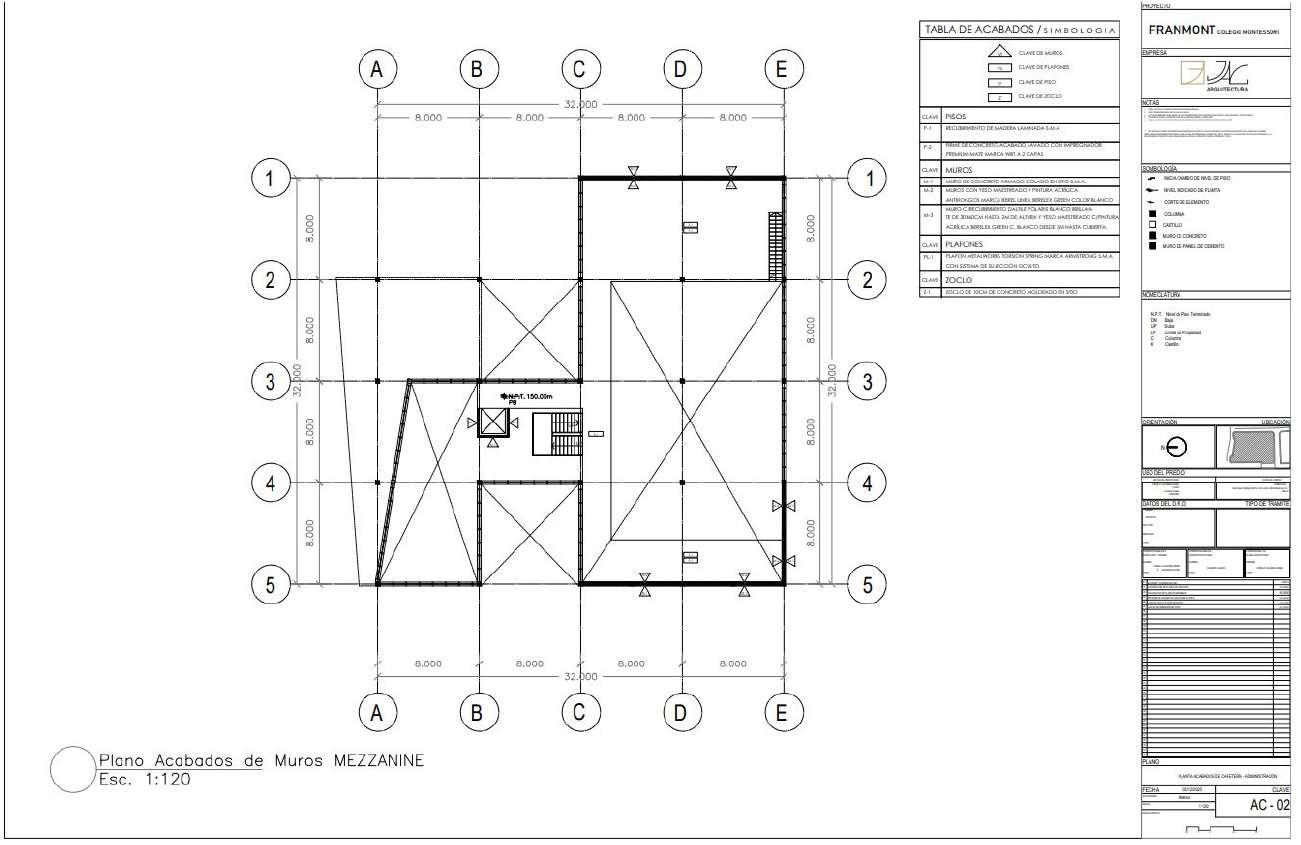

Planta Mezzanine

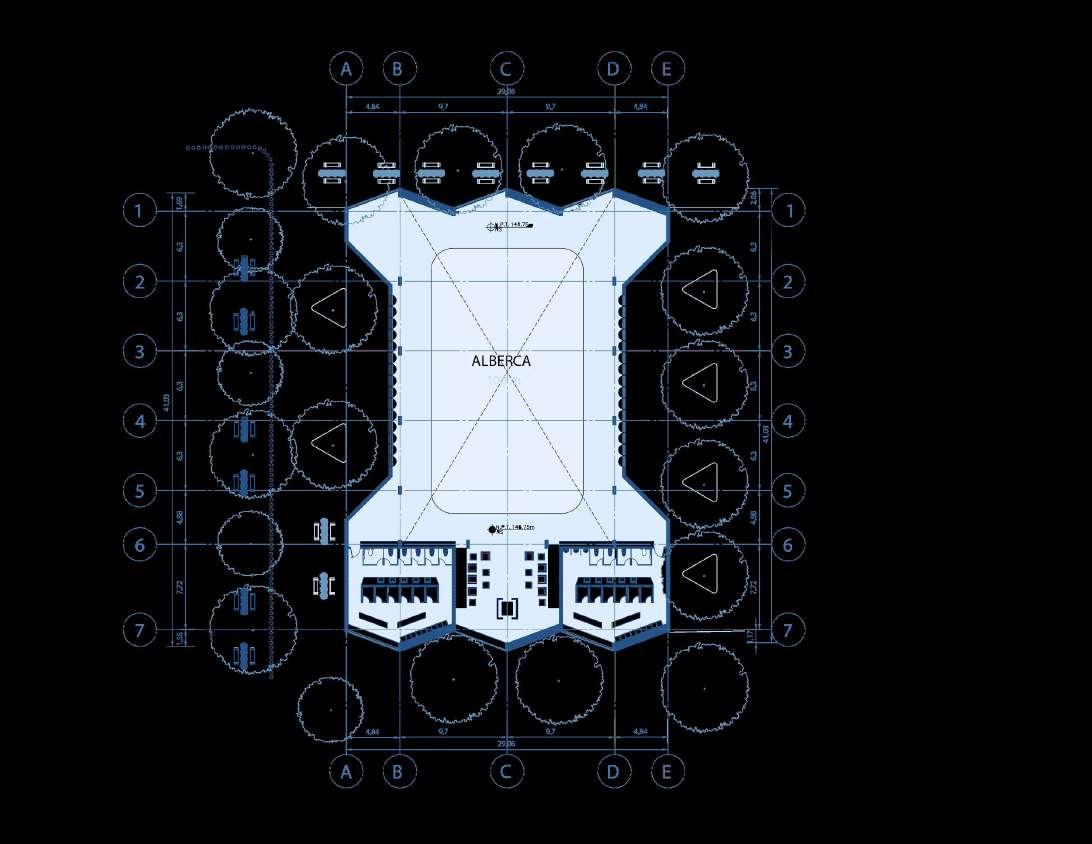

Alberca techada

Planta Subterranea

Talleres I y II

Planta Subterranea

Talleres I y II

Planta Subterranea

Secundaria

Planta Subterranea

Secundaria

Casa Niños e Infantil

Planta Baja

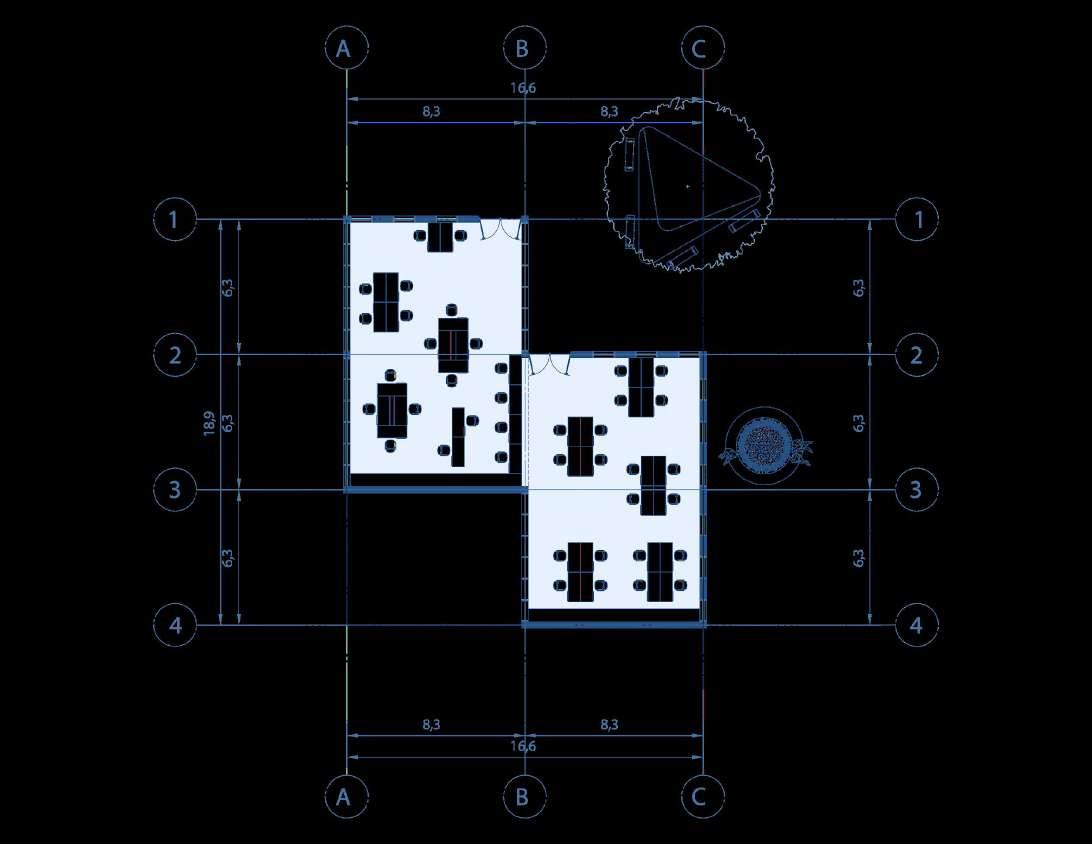

Salon de Ludoteca, Arte y Cómputo

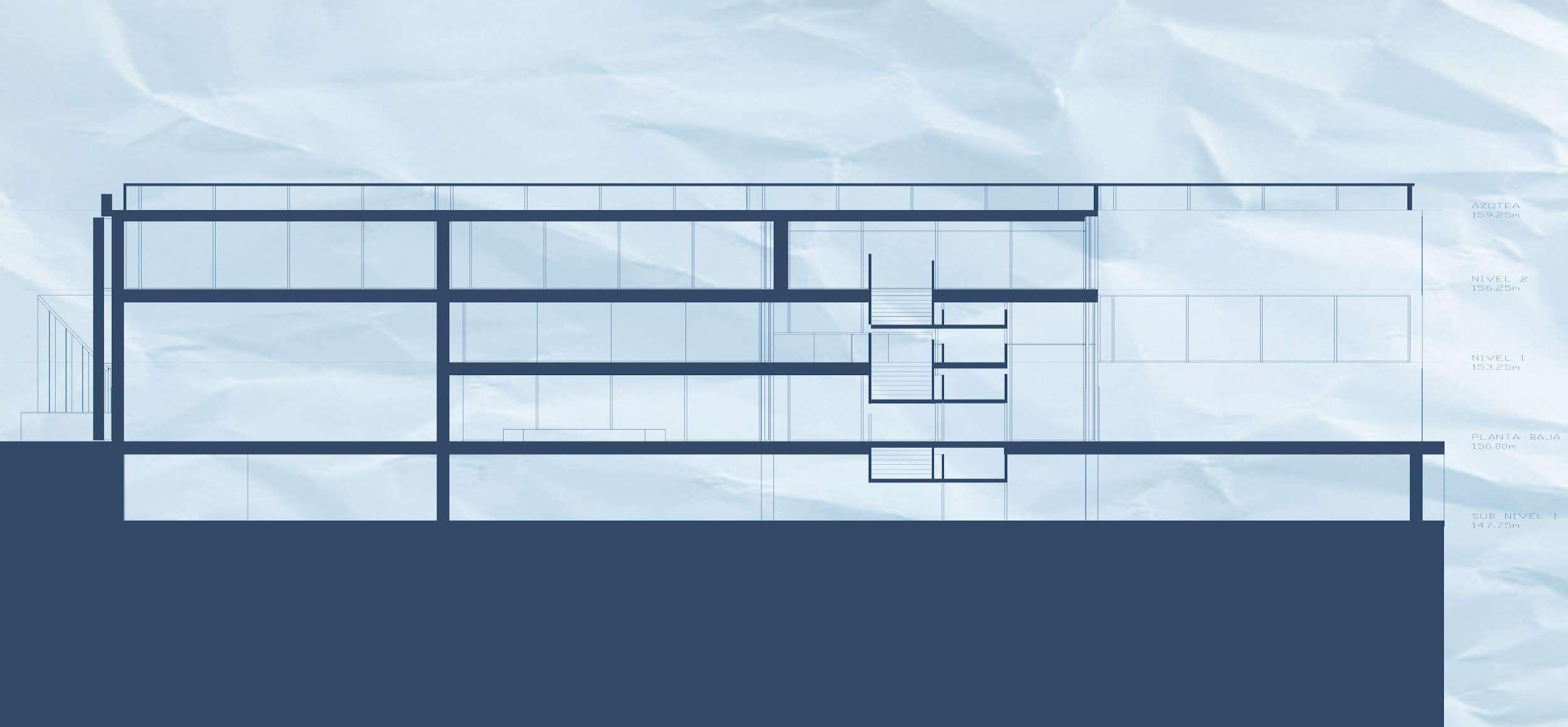

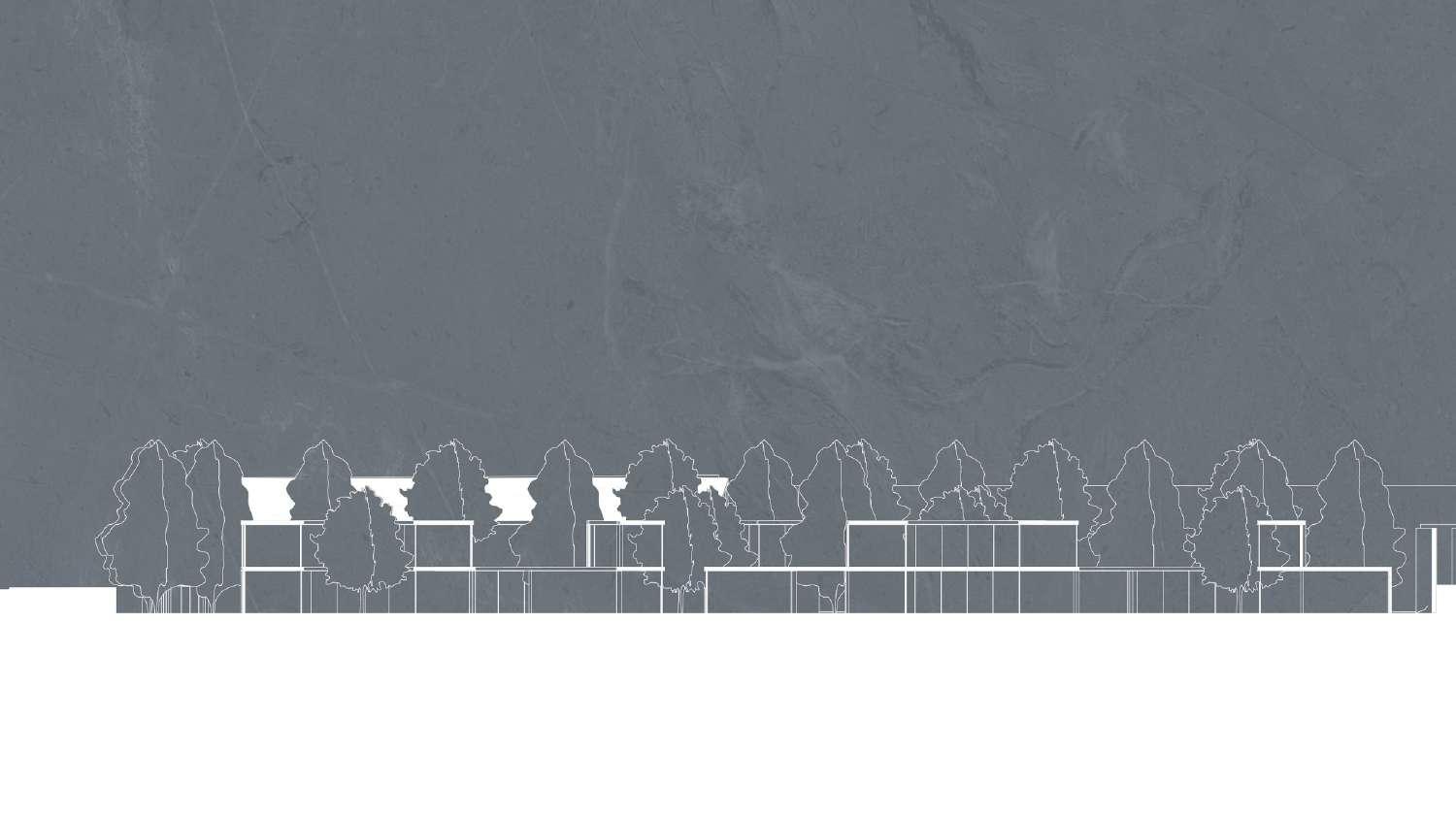

Secciones

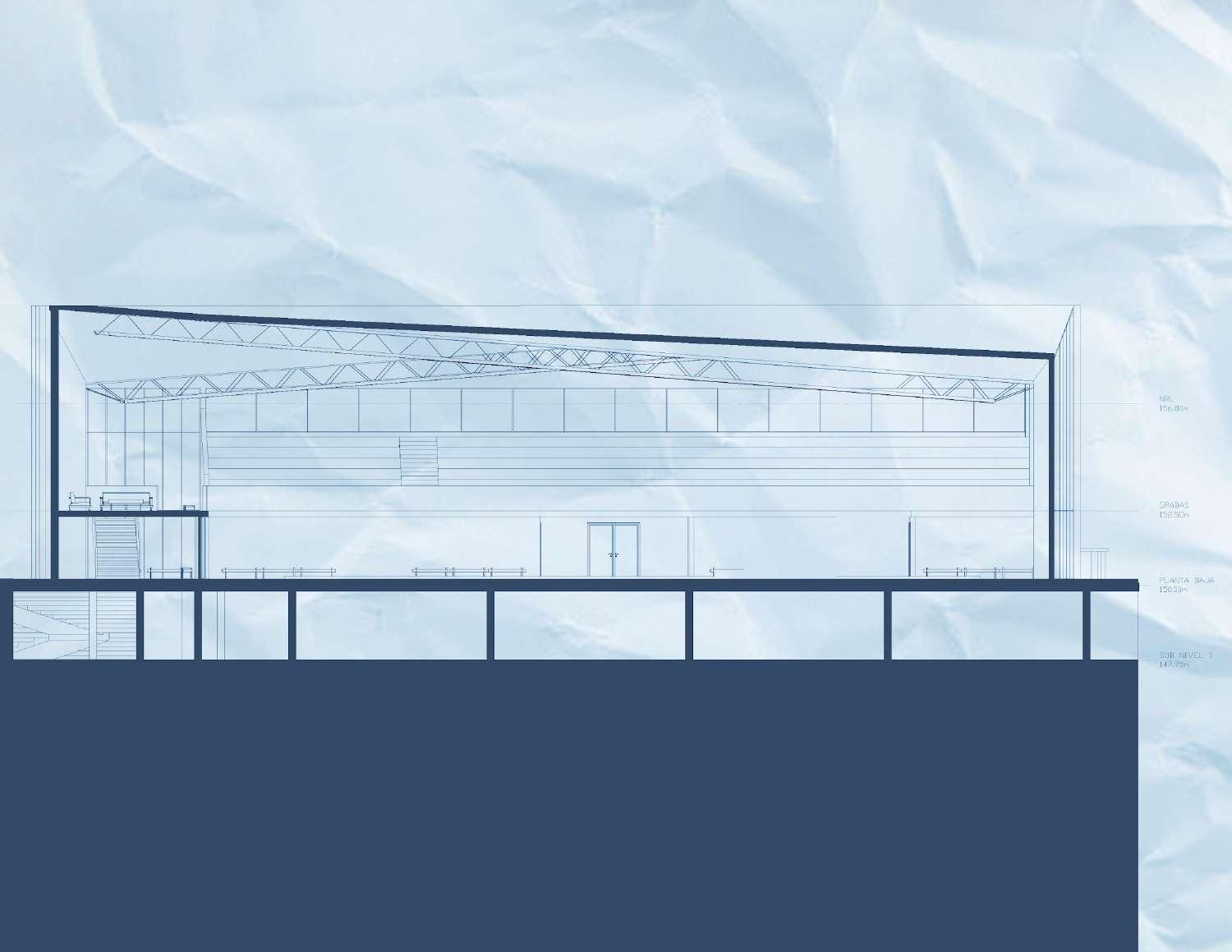

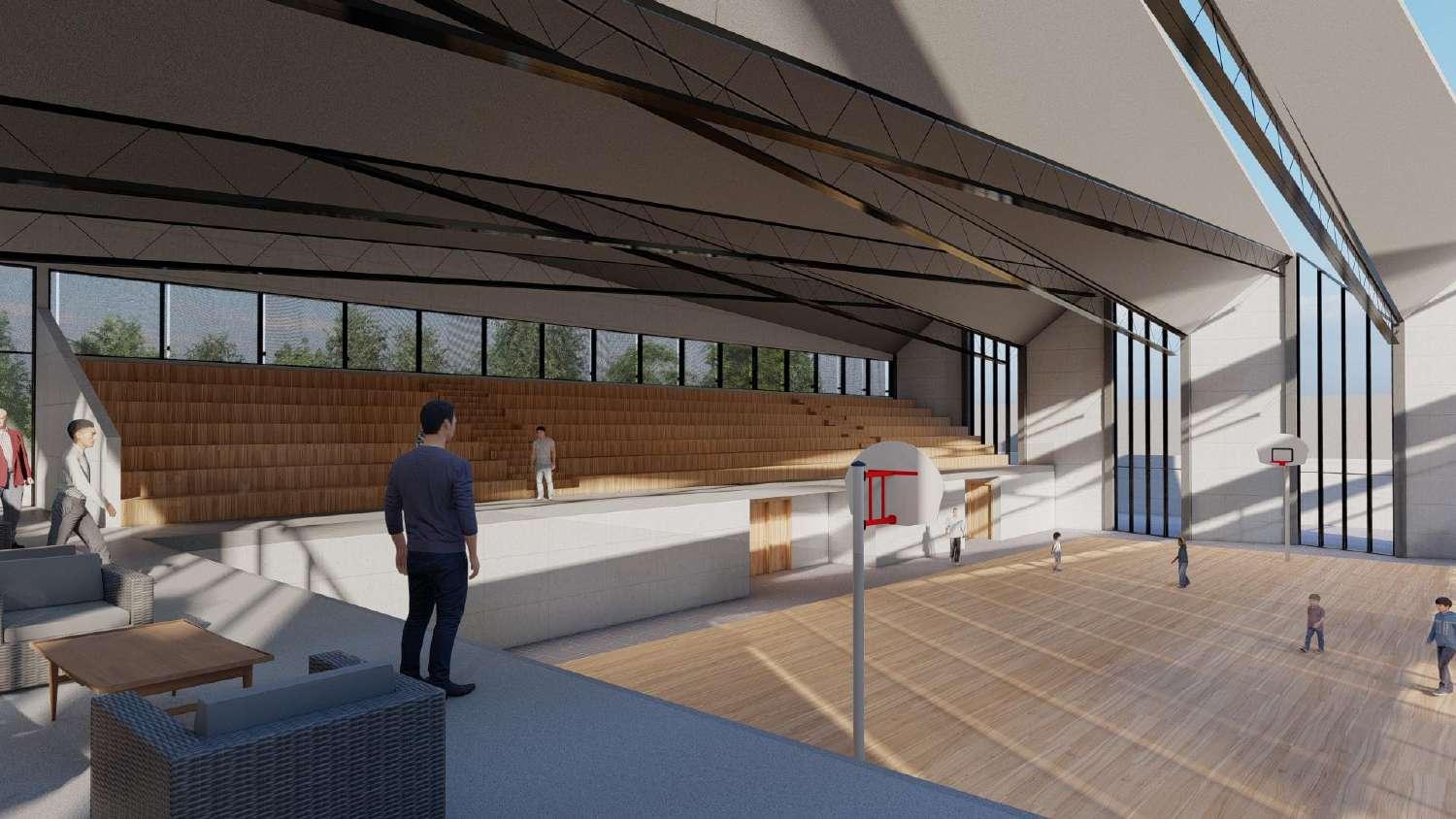

A-A´ - Polivalente

Sala padres Lobby nivel de cancha

Gradería

nivel de cancha

Estacionamiento

Secciones

A-A´ Cafetería

Secciones

B-B´ - Polivalente

Nivel de cancha

Estacionamiento

Secciones

B-B´ Ambientes

Comunidad infantil Casa niños Casa niños Taller I Taller II Secu Sombreado Sombreado

Norte

FRANMONT

COLEGIO MONTESSORI

Este

´Espacio´

Acceso Principal

FRANMONT

COLEGIO MONTESSORI

Cafetería

Cafetería

Salones infantiles

Terraza Playgrounds
