Portfolio
Architecture 2024
Joelle Abi KaramAutomne 2023
Projet complet de maîtrise
Comment peut-on concevoir un entrepôt de 30000m2 de manière efficace tout en s’harmonisant au paysage urbain du quartier Saint-Michel?

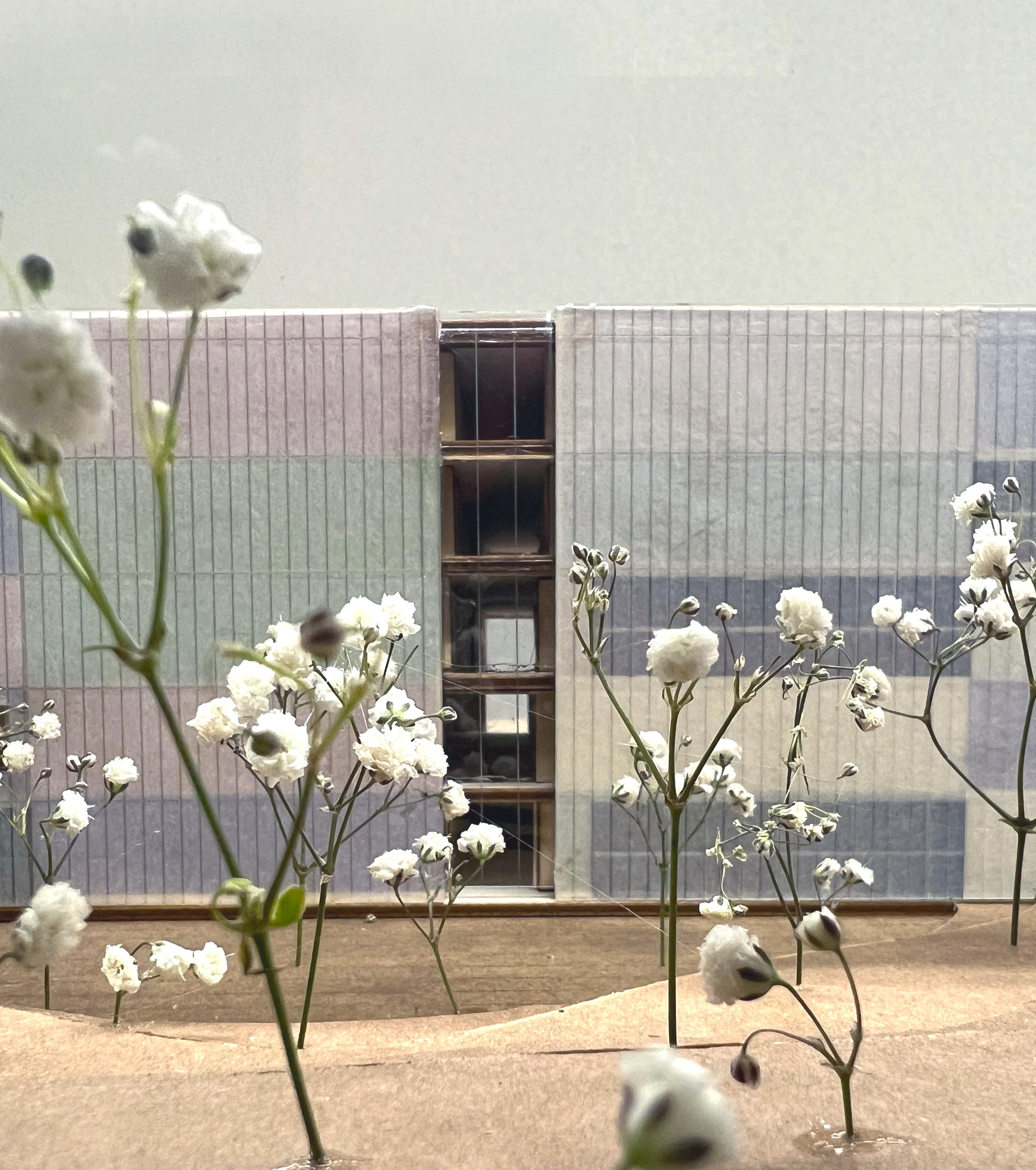

Afin d’accommoder le programme du bâtiment, une stratégie de compartimentation des usages à été implantée pour concentrer les espaces d’entreposage d’une part, et les espaces de vie, comme l’agora, les salles des employés, le café et les ateliers, de l’autre. De plus, une trame structurale en béton de 10x10m vient sectionner les espaces du bâtiment. Ses dimensions permettent une circulation sur pilotis au niveau du rez-de-chaussée pour les camions ainsi qu’un espace adéquat pour les réserves. La trame structurale fragmente la façade en blocs créant un jeu de pleins et de vide, dévoilant à certains endroits ce qui se déroule à l’intérieur du bâtiment grâce à différents niveaux de transparence.
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
TOHU
Siège social de la TOHU
Écocentre Saint-Michel
Parc Frédéric Back
École Nationale de Cirque
Espace communautaire
Services automobiles
Agora
Réserves d’entreposage d’oeuvres
Quai de chargement
Rue Paul-Boutet
Puit de lumière
Réserves
Détail de parapet
Prise d'air à vide technique
Poutre en 700x70mm, continue l'extérieur
• Système de cadre en verre cannelé extérieur, SF60S
• Panneau de verre cannelé simple, teintés, low-iron
• Espace d’air 50mm
• Panneau d’aluminium, 10mm
• Panneau d’isolant rigide en laine de chanvre, 150mm
• Panneau de gypse 25mm
• Colombage C en acier formé à froid 3’x8’
• Membrane pare-vapeur en polyéthylène
• Panneau de gypse 25mm
• Couche de stuc 6mm
M2 Mur de fondation
• Panneau de drainage en polyéthylène, Sopradrain 10G, 10mm
• Panneau de protection en polyéthylène, Sopraboard
• Membrane d’étanchéité autocollant, Colphene 3000
• Membrane d’étanchéité thermosoudable, COLPHENE
• Couche d’apprêt Sika
• Mur de fondation en béton coulé, 700mm
• Panneau d’isolant rigide en laine de chanvre, 150mm
• Panneau de gypse 25mm
• Couche de stuc 6mm
M5 Mur rideau opaque
• Mur rideau 2000x3000
• Cadre en aluminium, 250mm
• Joint de vitrage pare-air
• Unité scellé double vitrage
• Joint d’expansion en silicone
• Assemblage tympan (plaque en aluminium et isolant rigide)
• Mur en béton coulé 350mm
T1 Toit
• Membrane de toiture élastomère
• Contreplaqué 20mm
• Panneau d’isolant rigide en laine de chanvre, 150mm
• Membrane pare-vapeur en polyéthylène
• Dalle dé béton armée, 400mm
T2 Toit du sous-sol
• Dalle de béton préfabriquée, 50mm
• Plot réglable en PDV, 50mm
• Membrane de toiture élastomère
• Contreplaqué 20mm
• Panneau d’isolant rigide en laine de chanvre, 150mm
• Membrane pare-vapeur en polyéthylène
• Dalle dé béton armée, 400mm
P2 Plancher extérieur
• Finition de plancher en béton en élastomère
• Dalle dé béton armée, 400mm
• Membrane pare-vapeur en polyéthylène
• Isolant de laine de chanvre, 300mm
• Panneau d’isolant rigide en laine de chanvre, 150mm
• Attaches métalliques @2000
• Panneau en tôle métallique ondulée peinte
Louvain Est
Hiver 2023
En collaboration avec Lyn Zeidan, Andrick Terauds (génie mécanique), Gahlia Douyoun (génie civil) Mohamed Ndiaye (génie des mines), Julien Pacheco (génie électrique)

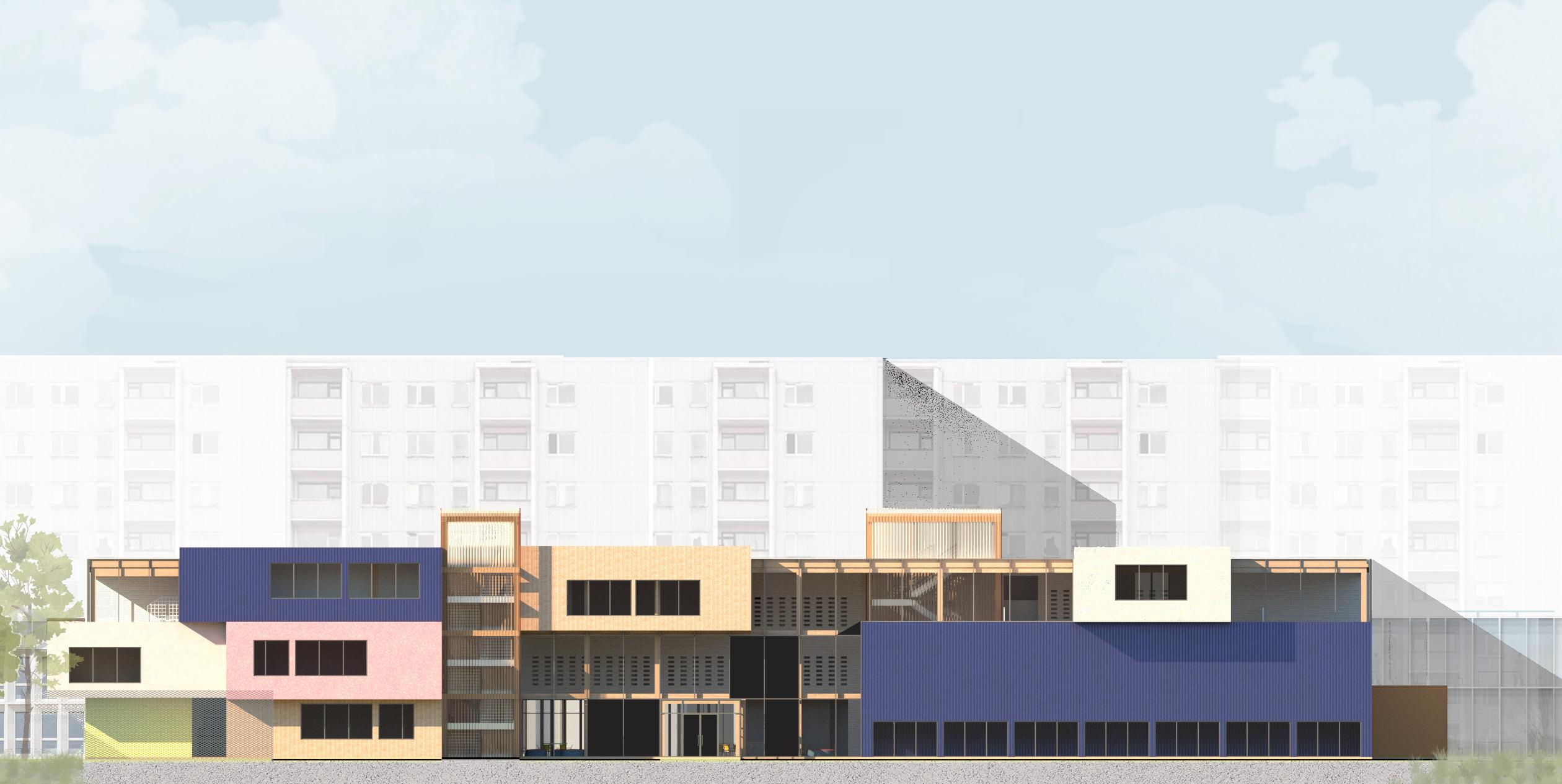

L’école primaire, bordant la place publique, se situe à l’Est de l’écoquartier. Ayant pour vocation de stimuler les cinq sens de l’enfant, l’école est aménagée selon un jeu de blocs générant des pleins et des vides. Volumétriquement, elle est composée de deux entités séparées: Le premier volume étant un plein et regroupant toutes les classes de l’école en une barre longitudinale. Le deuxième volume est quant à lui qualifié de vide dans lequel viennent se greffer des volumes pleins accueillant les fonctions plus ludiques et communes de l’école. La spatialité de cette entité se veut donc intéressante, générant des effets de compression et d’expansion, l’éclatement représentant d’une certaine manière l’école du futur.
Ce jeu de pleins et de vides suscite la curiosité dans une optique d’exploration et de découverte du bâtiment sous différents angles à travers la circulation: soit à l’intérieur des divers blocs ludiques, ce qui dissimule les voies circulatoires et accroit l’esprit d’exploration et de déambulation que propose l’édifice.

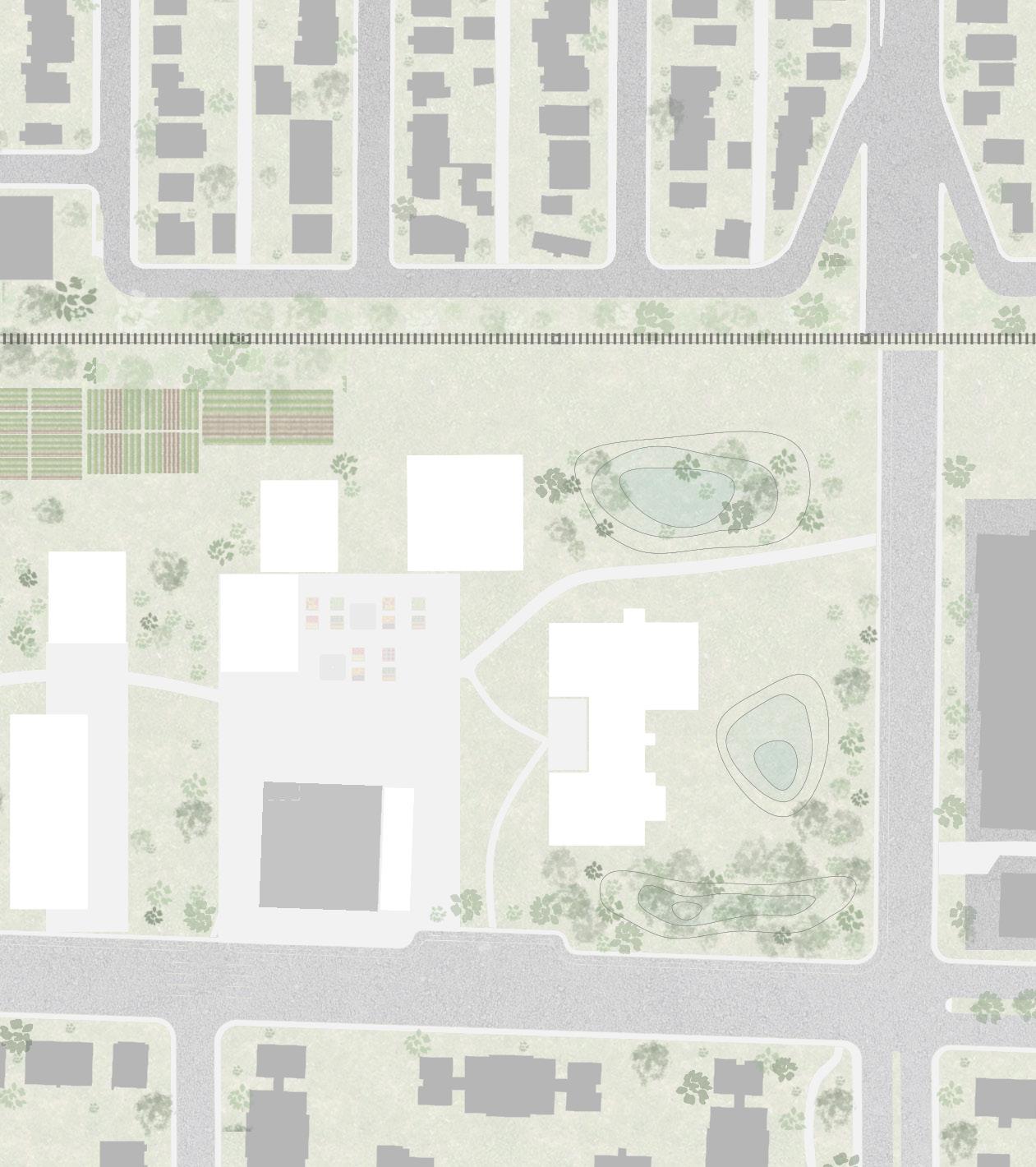

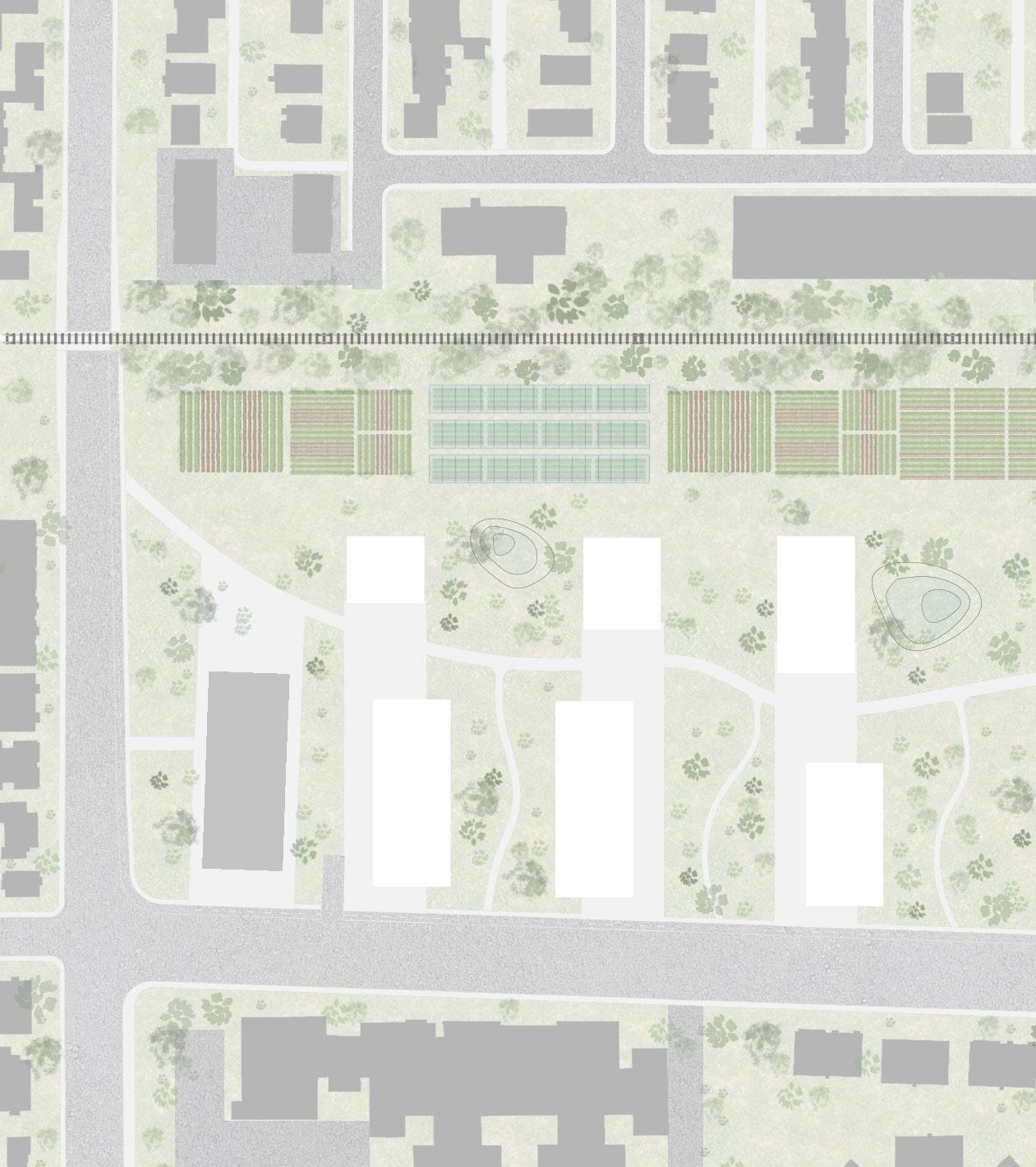

Rue Saint-Hubert
Plan
Centre communautaire existant
Commerces de RDC
Rue Louvain
Commerces de RDC Commerces de RDC
du réaménagement du quartier Louvain EstÉpicerie
Marché public
Bibliothèque
Commerces de RDC
Centre de transformation alimentaire existant
Rue Louvain
École primaire
Boisé existant
Rue Christophe Colomb
M1
panneau de liège 30mm
membrane pare-vapeur montants de bois 2x6
deux couches d’isolant de laine de chanvre 150mm
espace d’air 30mm
revêtement en liège 45mm
T1
membrane élastomère
contreplaqué 20mm
deux couches d’isolant rigide de laine de chanvre 89mm
membrane pare-vapeur
Nordic X Lam 175mm
M2
revêtement en tôle 20mm
contreplaqué 20mm
membrane Pare-vapeur
montants de bois 2x6
isolant de laine de chanvre 150mm
pare-vapeur
isolant de laine de chanvre 150mm
espace d’air 30mm
revêtement en tôle 20mm
P1
plancher flottant 10mm
sous-couche de type isonobois 3.5mm
chappe de béton 19mm
isolant acoustique 5mm
Nordic X Lam 175mm
membrane pare-vapeur
isolant de laine de chanvre 150mm
isolant de laine de chanvre 300mm
lisse solin
attache métalique
cale de parapet
contreplaqué 20mm
cale de bois lisse
cale de bois 2x6
contreplaqué 20mm
isolant de laine de chanvre 150mm lisse
attache métalique
cale en bois 2x6
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Concours ArchOutLoud, Miami Floating House Automne 2022
En collaboration avec Karim Baba, Yara El Jammal et Yara Keyrouz

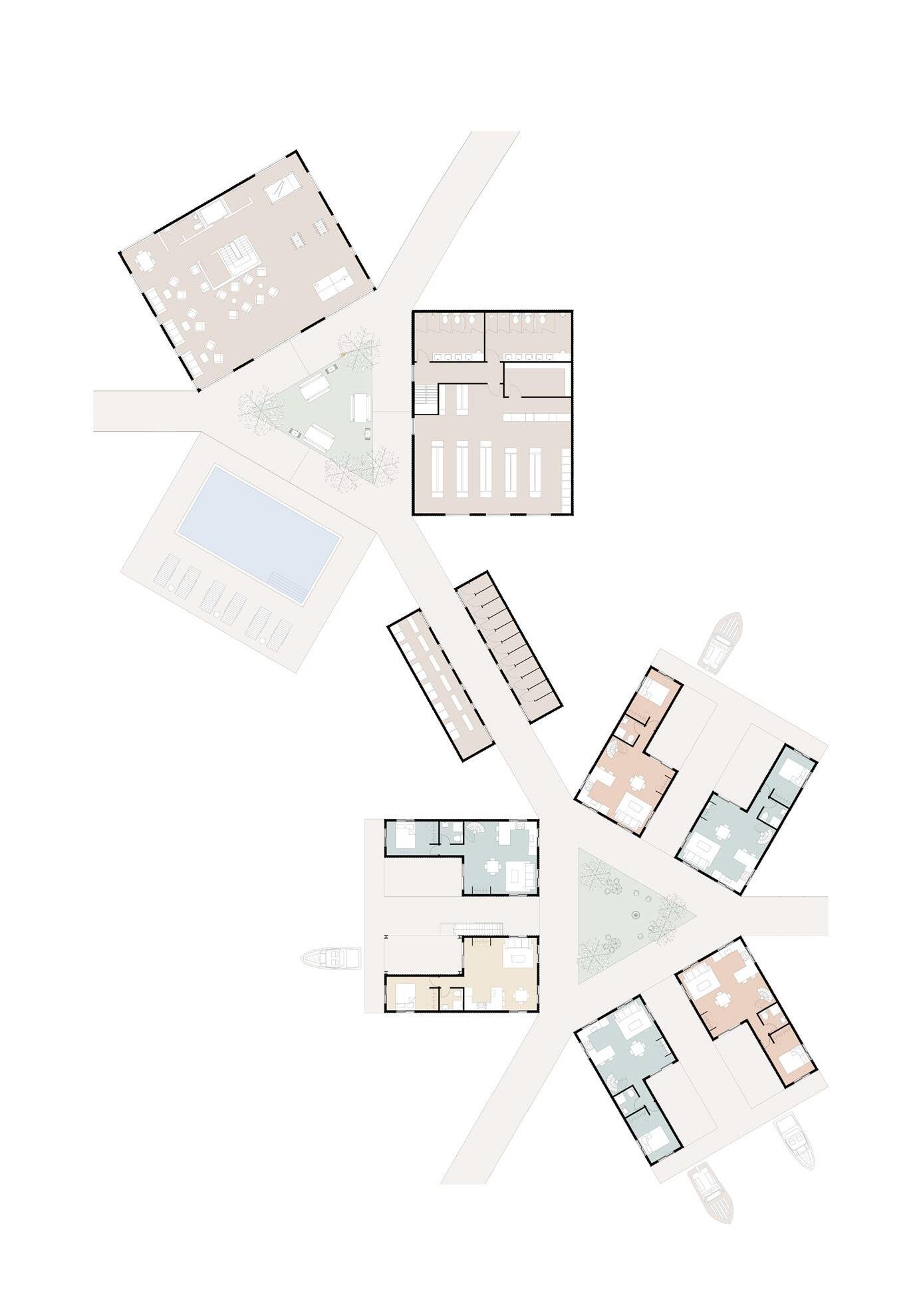

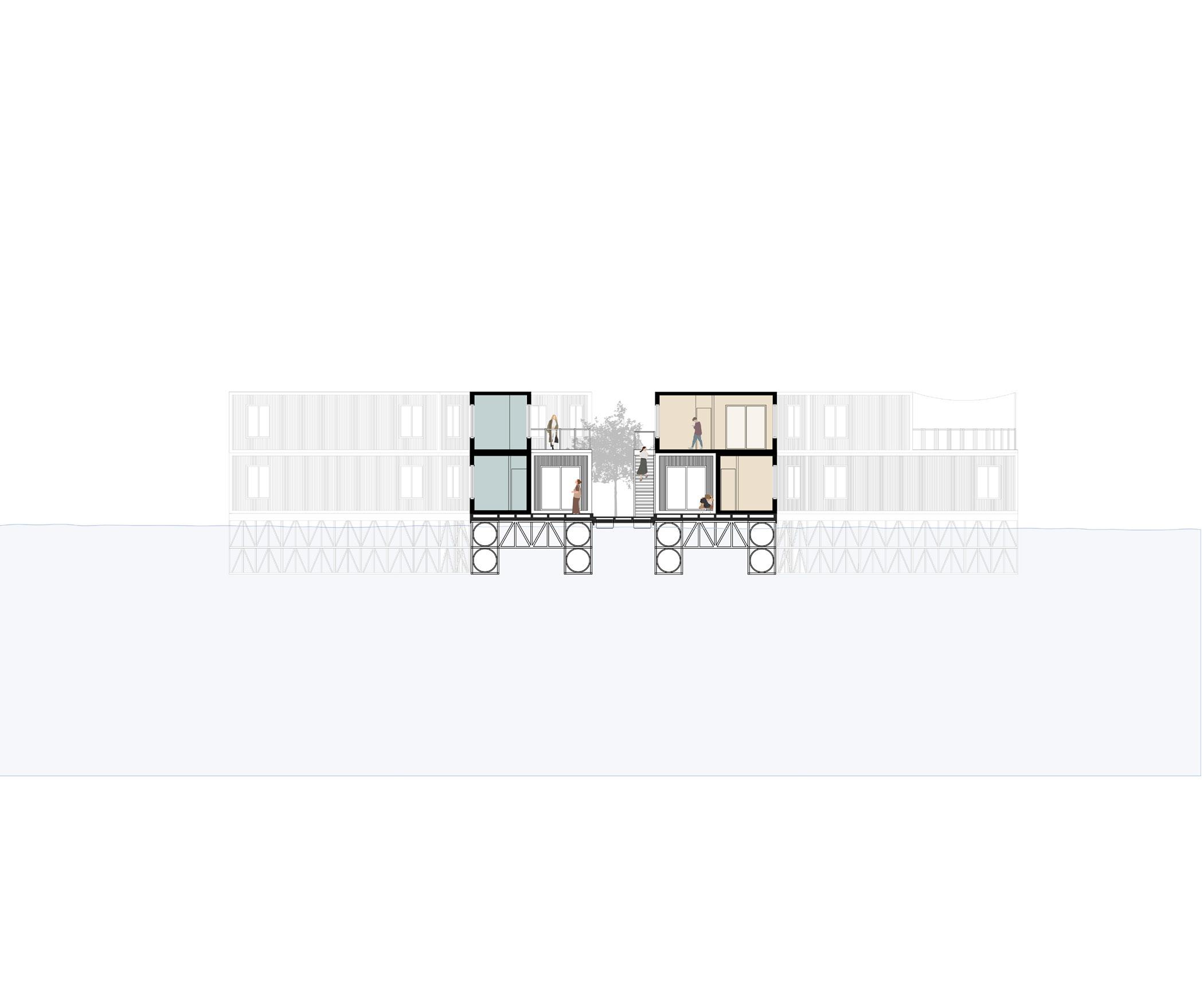

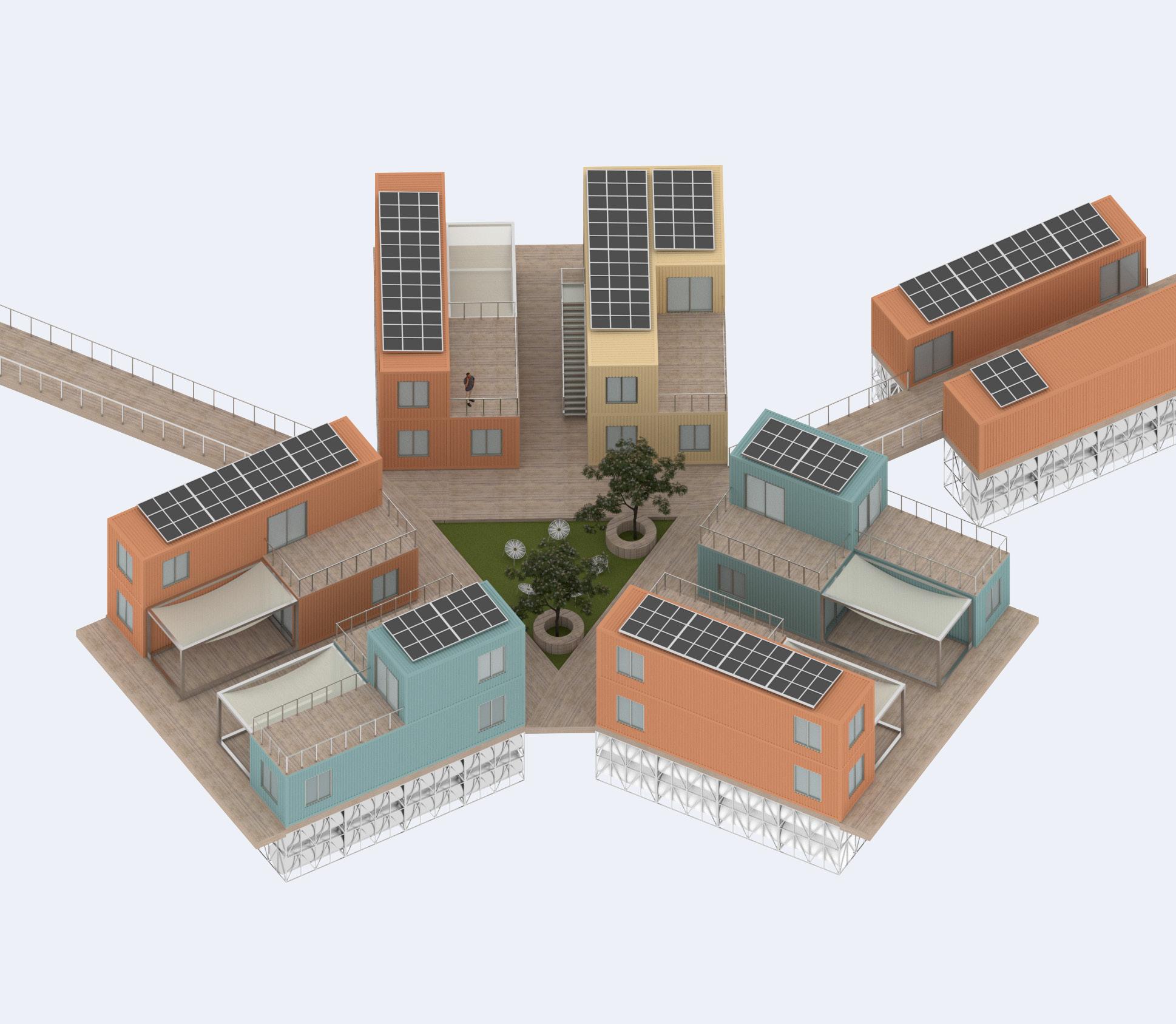

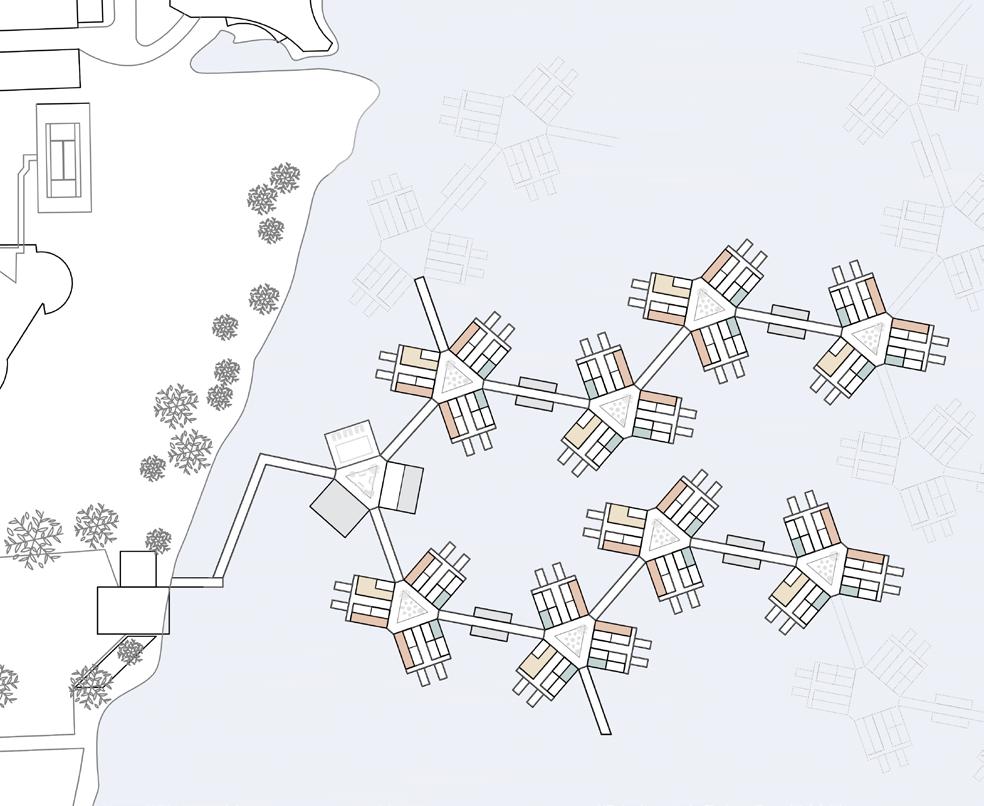

L’implantation sur la baie de Biscayne à Miami repose sur un concept de modularité des unités et des espaces publics qui peuvent être construits rapidement et efficacement en utilisant deux types de conteneurs maritimes, 3mx12m et 3mx6m ; la qualité incrémentale du design permet de le développer dans le temps pour accueillir plus de personnes. En réutilisant les conteneurs d’expédition pour la structure, les matériaux sont donc durables et plus abordables que les matériaux traditionnels, ainsi que les plateformes en bois pour les quais et les passages. Les unités sont également autosuffisantes grâce au recyclage de l’eau naturelle dans deux réservoirs d’eau : un réservoir d’eau propre filtrée et un réservoir d’eau grise réutilisée, ainsi qu’un biodigesteur pour décomposer les déchets humains. Les unités produisent également leur propre électricité grâce à des panneaux photovoltaïques fixés sur les toits.
Passerelle liant chaque module à l’autre
Terrasse privé aux résidents
Unités d’une chambre, 50m2 superposées
Unité de trois chambres, 90m2
Espace extérieur commun
Unité de deux chambres, 75m2
Buanderie
Fûts en plastique recyclé
Espace d’entreposage pour chaque unitée
Aire commune
Piscine publique
Épicerie

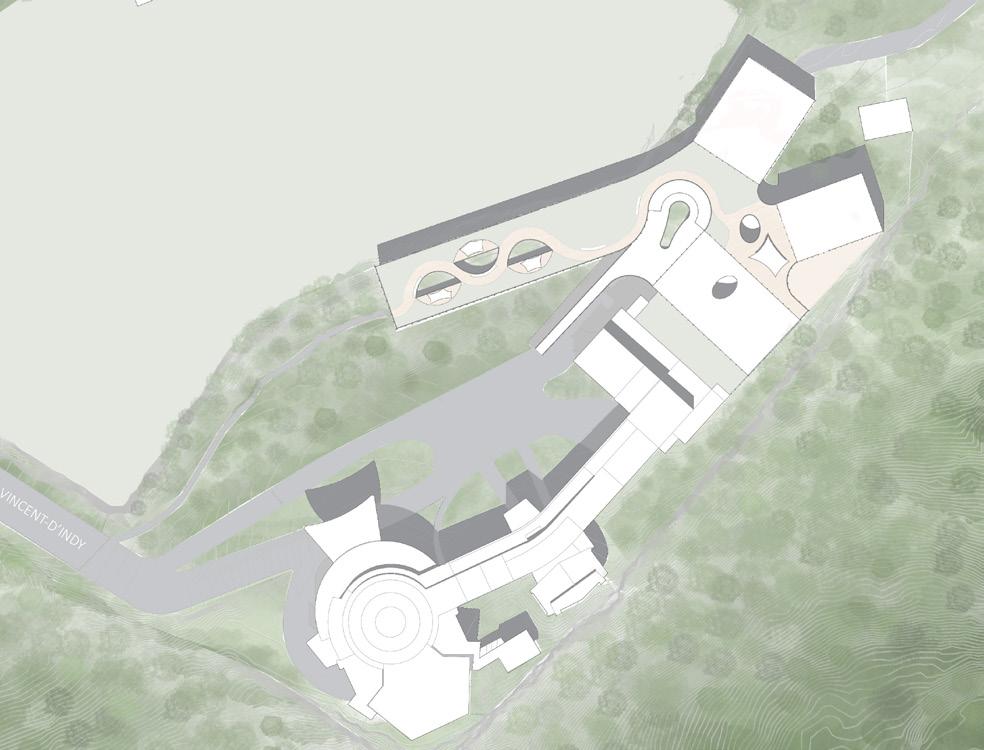

Extension de la faculté de musique de l’Université de Montréal
Hiver 2022
En collaboration avec Georges Batal

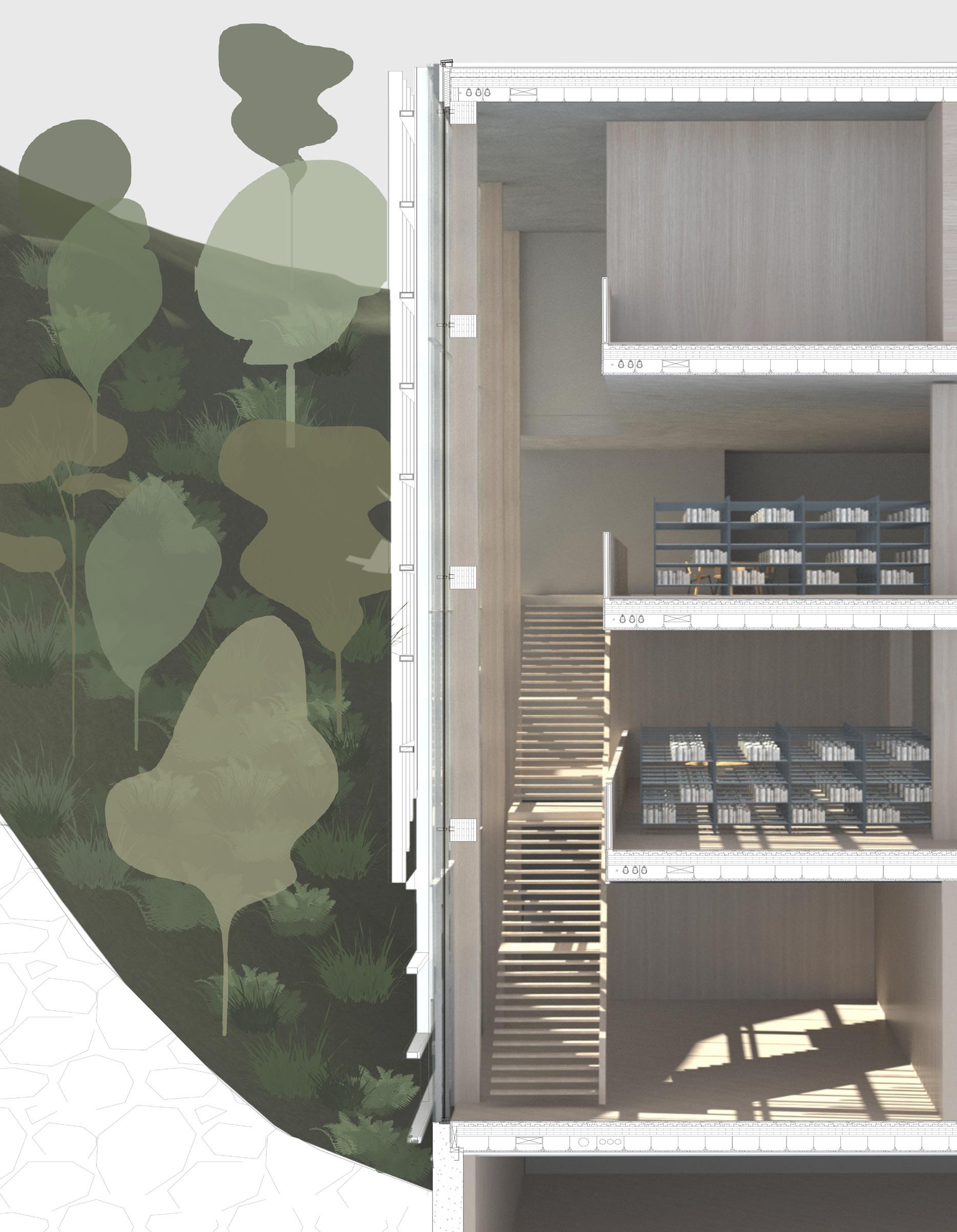

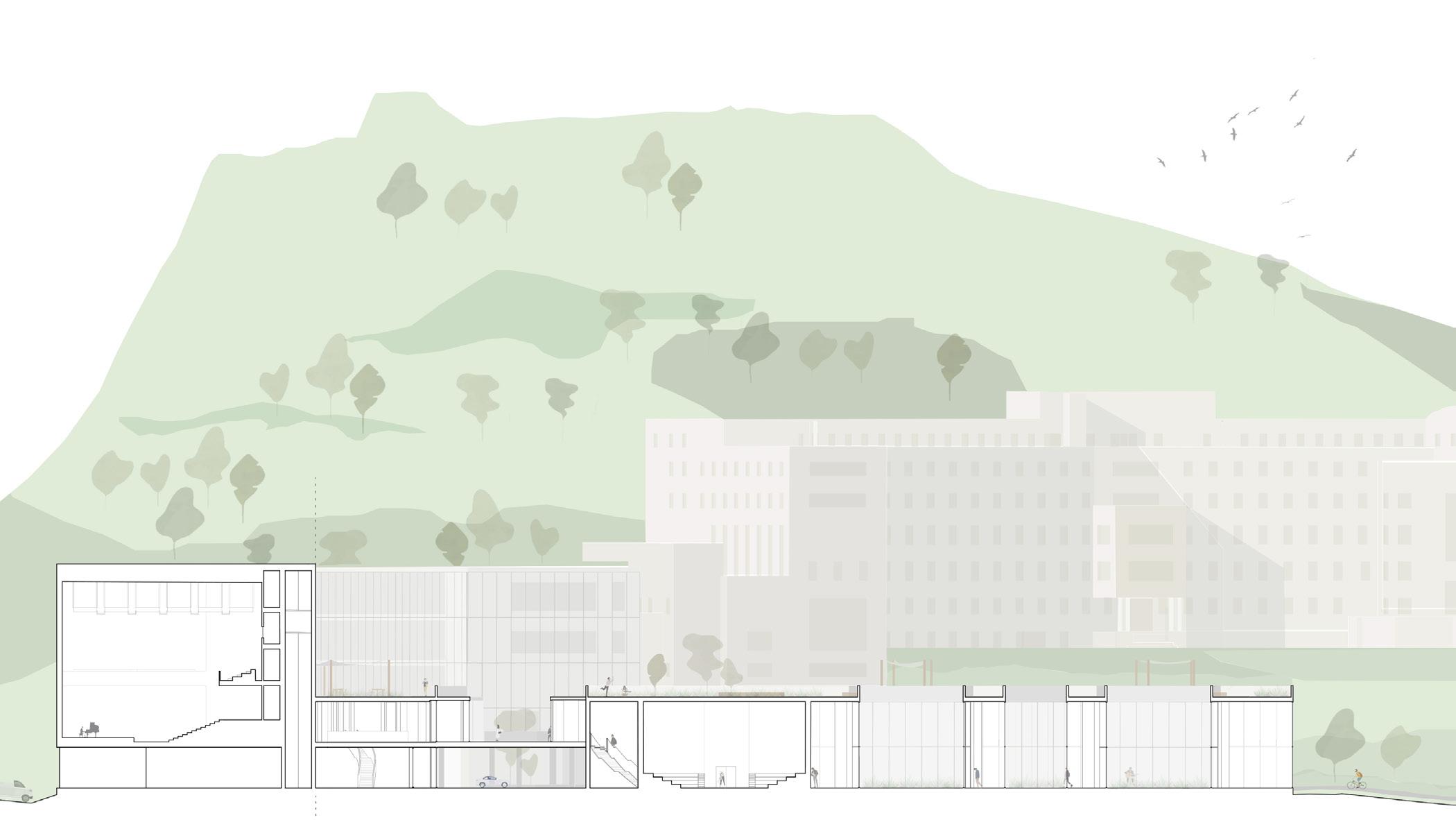

Inscrit au flanc de la montagne, elle offre un parcours pédestre entre les arbres depuis son accès de l’aile inférieure, où se trouvent les studios de musique, et une entrée de deux niveaux donnant accès à la salle de spectacle.

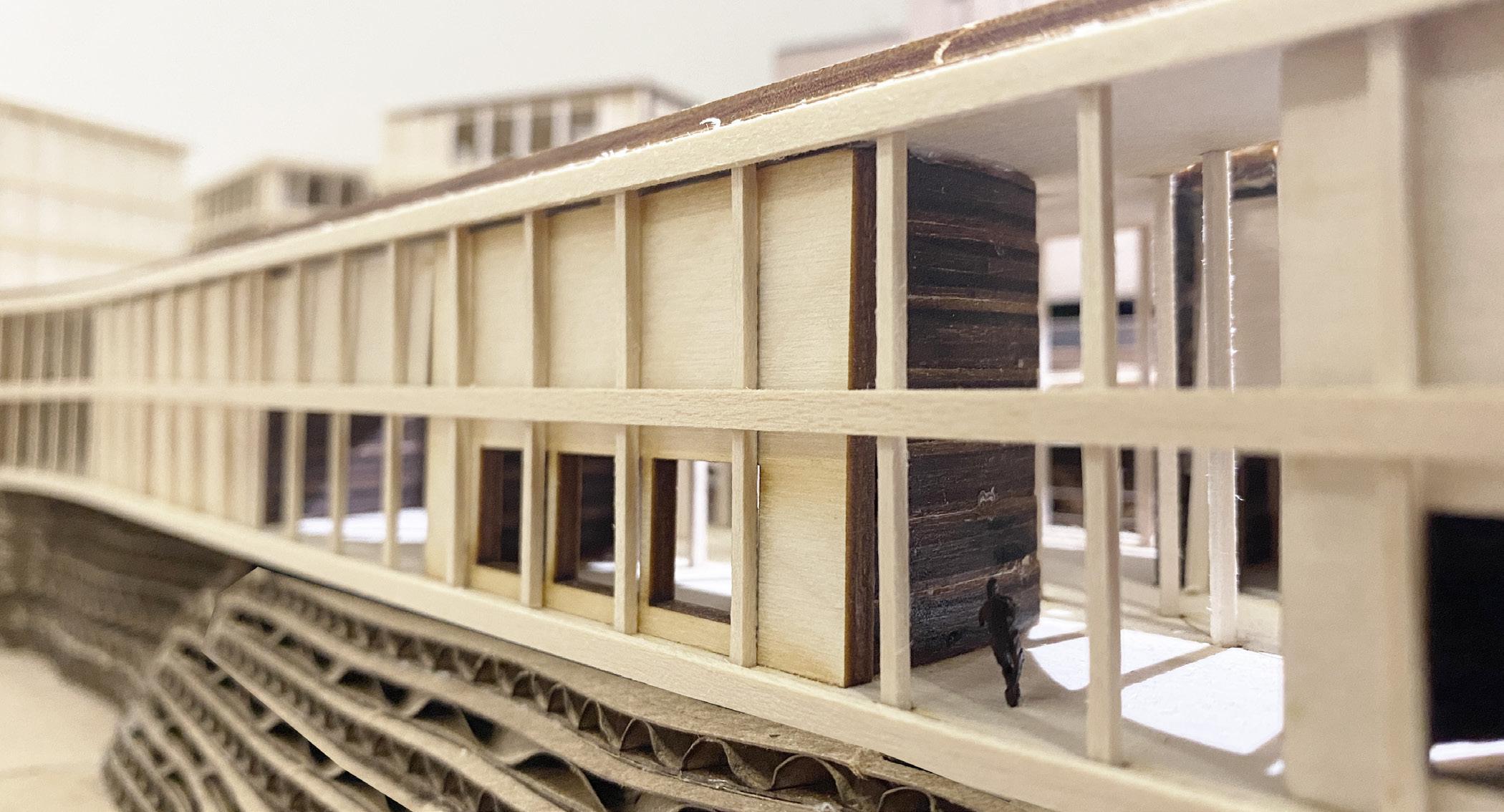

La forme organique connecte les trois blocs ensemble, celui de la bibliothèque, de la salle de spectacle et l’administratif. Le volume est percé de patios semiovoïdales lanssant la lumière et la végétation infiltrer les studios de musiques. La transparence de l’enveloppe au niveau du rez-de-chaussée met en relation la vue à la montagne, la végétation ainsi que la vue vers la ville. La connexion à la faculté existante se fait à partir du volume de la bibliothèque grâce aux escaliers du coté sud. La structure est en bois lamellé collé pour ses qualités écologiques et acoustiques mais aussi pour sa flexibilité et sa capacité à être cintré.
20m
20000 mm
