EMANUELE SABATO
Architecture Portfolio
A COMPLEX SMART PARKING AREA - LUNGOMARE G.MATTEOTTI - (PE)
BOSTON - FINANCIAL DISTRICT, GREENWAY

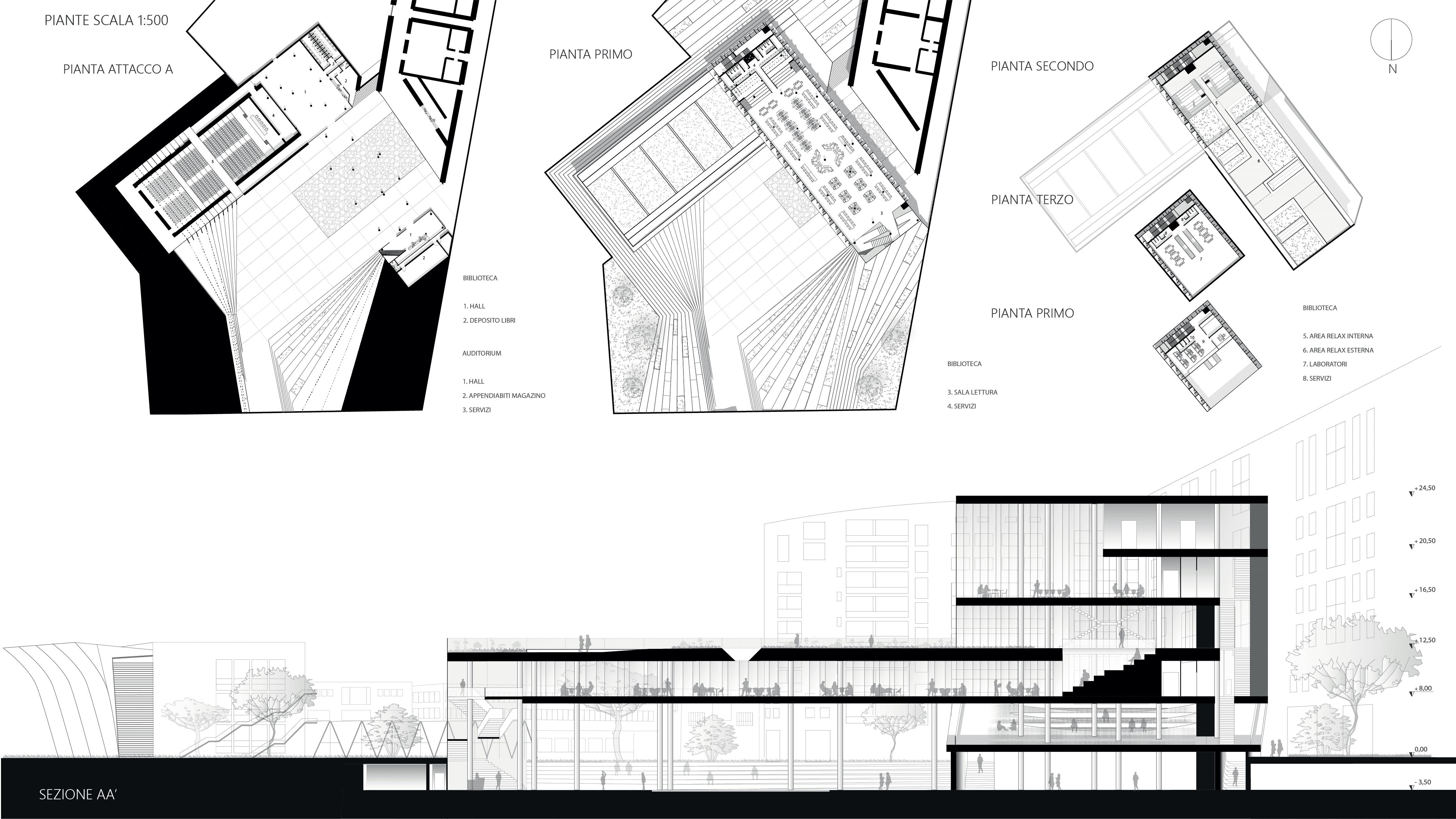

NUOVO POLO DELLA CULTURA - UNIVERSITA’ “G. D’ANNUNZIO” (PE)
PIAZZA SAN GIOVANNI - SPOLTORE (PE)
CASA DUPLEX
MONASTERO DI SANT’ANTONIO- NORCIA (PE)
Il progetto prevede uno spazio pubblico esclusivamente riservato ai padoni (eccetto l’ingresso riservato per la “Lega navale - Scuola di vela”. Lo spazio pubblico pensato come una membrana sollevata si articola su più livelli
I dislivelli collegati da sistemi di rampa integrati con il svolgimento di eventi nell’arena del mare su terrazzamenti.
Design-Hotel
Design-Hotel
lega
navale
L.VITTORIOCOLONNA
PONTE DEL MARE
Parcheggio
Il parcheggio, con accesso sotterraneo, è stato concepito come una torre (silos) avvolta, in tutta la sua altezza, da funzioni “satelliti” collegate direttamente al parcheggio e ad un unica Hall. L’importanza del Ponte del Mare stabilisce un percorso continuo ad esso e ne disegna una piazza “allegata” centrale che conduce al di sotto della membrana pedonale e un secondo percorso che si articola lungo tratti esterni ed interni al complesso, il quale collega tutte le funzioni al parcheggio in maniera continua e accompagna il visitatore a vivere un’ esperienza spaziale su tutti i livelli
COFFEE-SHOP
BOOK-STORE
DESIGN-HOTEL
DESIGN-HOTEL
KINDERGATEN
DESIGN-HOTEL
CO-WORKING
MARKET/DRUGSTORE
BIKE-SHARING
CAR-SHARING
HALL
HALL
LEGA NAVALE
ATTACCO A TERRA PIANO

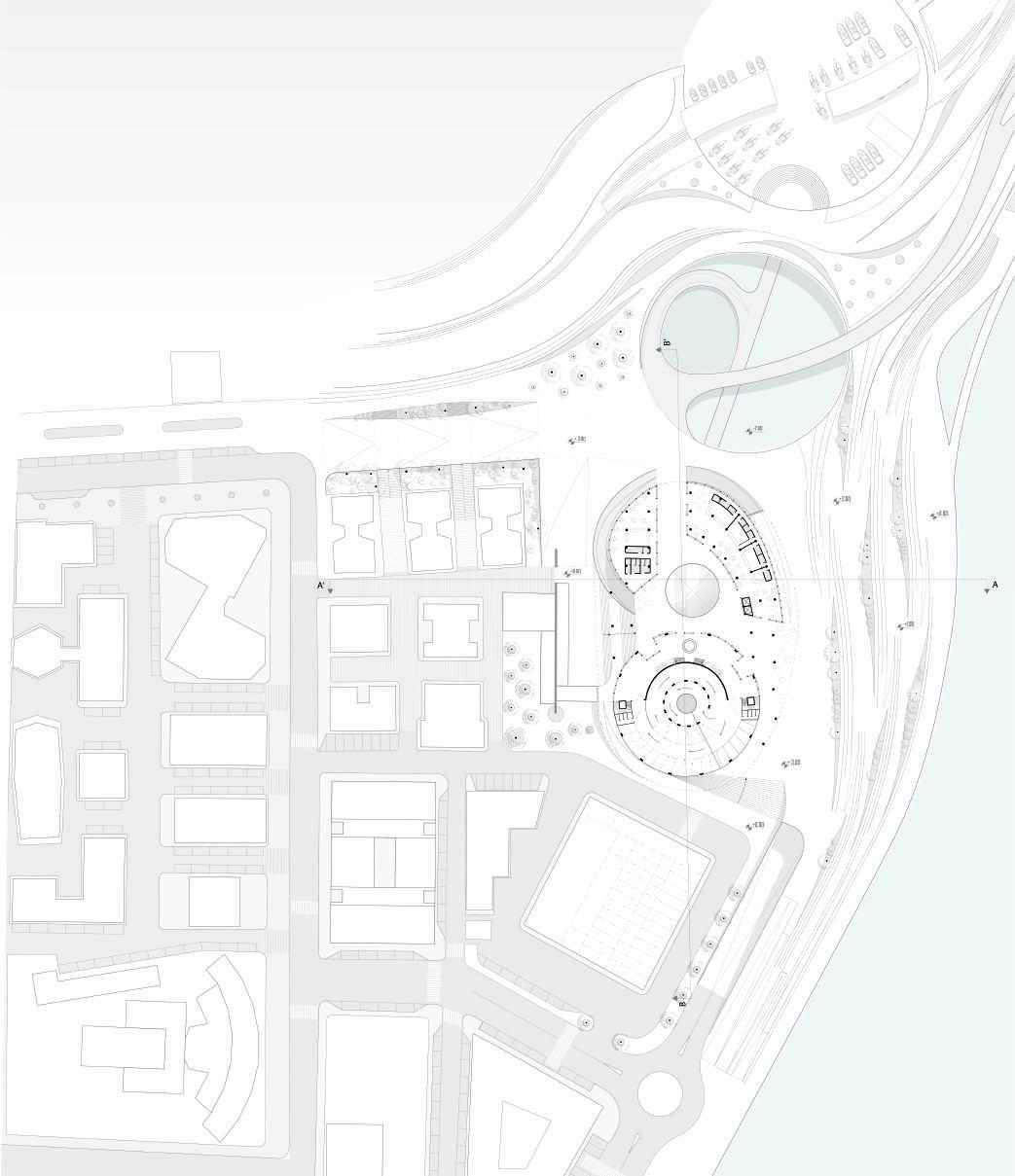

laboratorio mette al centro il disegno della città, applicandolo al caso studio della città Boston.
FASE 1 - Analisi e indagine del territorio
FASE 2 - Disegno tridimensionale di una parte di città
La pavimentazione composta in gress porcellanato lucido compone una texture lineare ed in prossimità delle aree verdi il sistema della vegetazione penetra linearmente tra le lastre creando un rapporto tra i due elementi
All’interno estese di verdi mt
tali ingombro
posizionamento danni
All’interno delle aree verdi più
estese sono state piantati alberi Robinia, ovvero alberi sempre verdi con altezza massima di 3 mt con tronco non superiore ai cm di diametro. Considerate tali caratteristiche e il loro ingombro delle radici il loro posizionamento non causerà danni alla pavimentazione
Le sedute sono disposte in prossimità delle rampe e dei terrazzamenti sfuttando i dislivelli. I gradoni sono rivestiti in listelli in legno. Durante le ore diurne sono stati pensati dei fasci luminosi che ne evidenziano il loro andamento frammentato.
2015 CASA DUPLEX
Composizione Architettonica 1
Archicad AutoCAD
Cinema 4D
Photoshop softwer
Sta a di supporto gradino
Pedata in massello di faggio evaporato
STRUTTURA PORTANTE - pro lo C400
Piastre in accaio preventivamente saldate per l’ancoraggio tramite bullonature della struttura della scala. Sp:10mm
Struttura portante in latero cemento con getto di completamento
Massetto in calcestruzzo con rete elettrosaldata. Spessore 4 cm
Pannelli isolanti in polistirene espanso sinterizzato. Spessore 4 cm.
Strato di collegamento: malta a base di calce e cemento. Spessore 2 cm.
Pavimento in gres ceramico ne. Dim 30x30x0,5cm
Striscia luci LED
Plaxiglas removibile
Scatola removibile
PIANTA PIANO TERRA Scala 1:200
PIANTA PIANO PRIMO

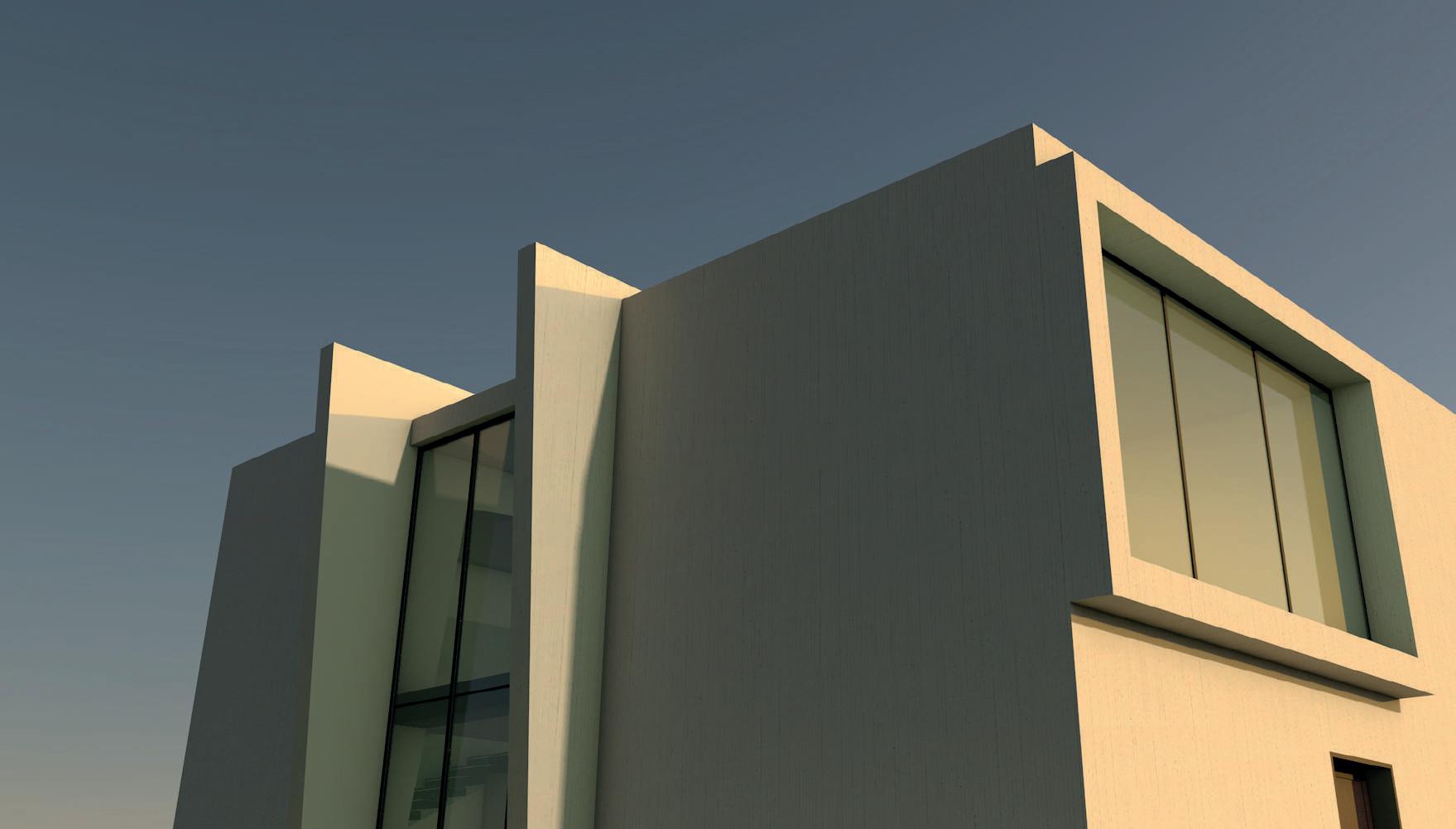

Il progetto per una casa residenziale unifami-
2 su due livelli che separano rispettivamente la zona giorno (piano terra) dalla zona notte (piano uno). Durante l’esercitazione è stata posta maggiore attenzione: al tema dei ( vuoti e pieni) creati dal ballatoio concepito come un salotto sospeso al centro della casa inquadrato
realizzazione del sistema di risalita (scale) pensate a sbalzo con un fascio led luminoso su ogni pedata per conferirgli maggiore sospensione
Architecture Portfolio
EMANUELE SABATO
