ACONDICIONAMINETO AMBIENTAL II
OPTIMIZACION DE LA ESTRATEGIA PROPUESTA
CÁTEDRA:
ARQ. Daniel Samillan Rodriguez
JUAREZ BRICEÑO MARLON
MENA CABRERA TATIANA
NECIOSUP CHANCAFE ANGEL JESUS
VELAZQUEZ ANGELES LEANDRO MARCOS
VENTURA ZEÑA JHORDY
INTEGRANTES: PORCENTAJES: 100% 100% 100% 100% 100%
CICLO 2022 - II
INDICE
1. CRITERIOS BIOCLIMATICOS

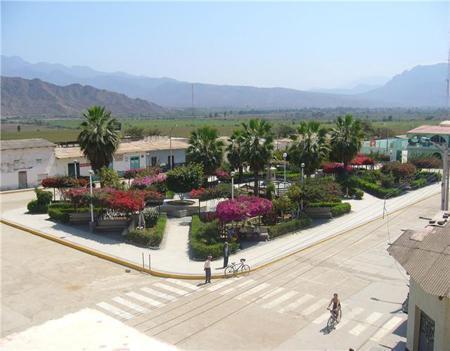

CIUDAD DE OYOTUN
2. CRITERIOS TECNOLOGICOS
CRIT BIOCLIM
DELSITIO RENO 1) ERIOS MATICOS
1 Debido a la forma central que presenta, tiene un comportamiento térmico regular
2 Espacios exteriores protegidos de vientos con microclimas agradables.
3 Protección de la parte Este y Oeste con obstrucciones térmicas más sólidas.
COMPORTAMIENTO TÉRMICO
4 Presenta una barrera de protección contra los vientos.
COMPORTAMIENTO ACÚSTICO
5 La sala de conciertos presenta formas ondulatorias para que el rebote del sonido vaya a diferentes direcciones.
6 Presenta aberturas laterales para la renovación y ventilación del ambiente.

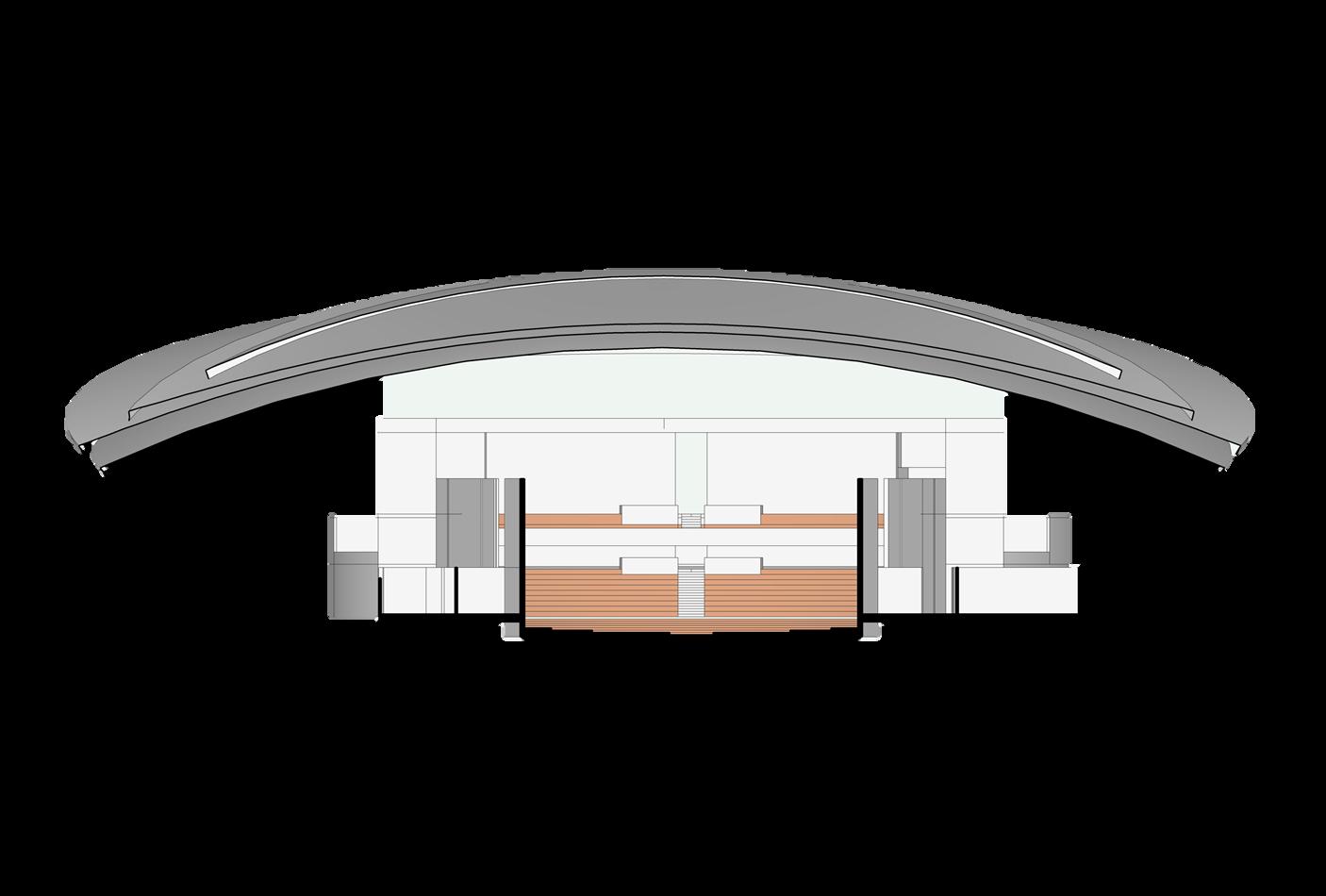

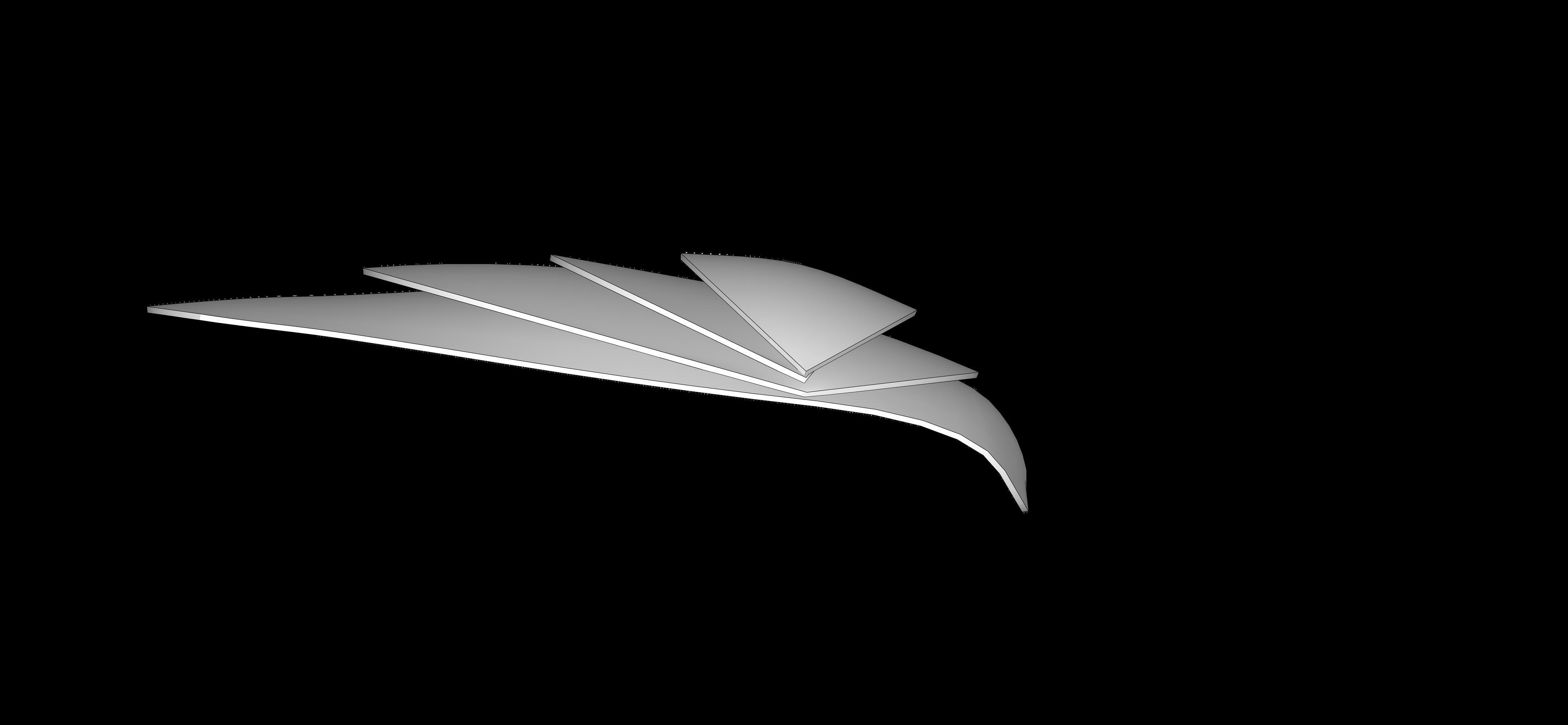

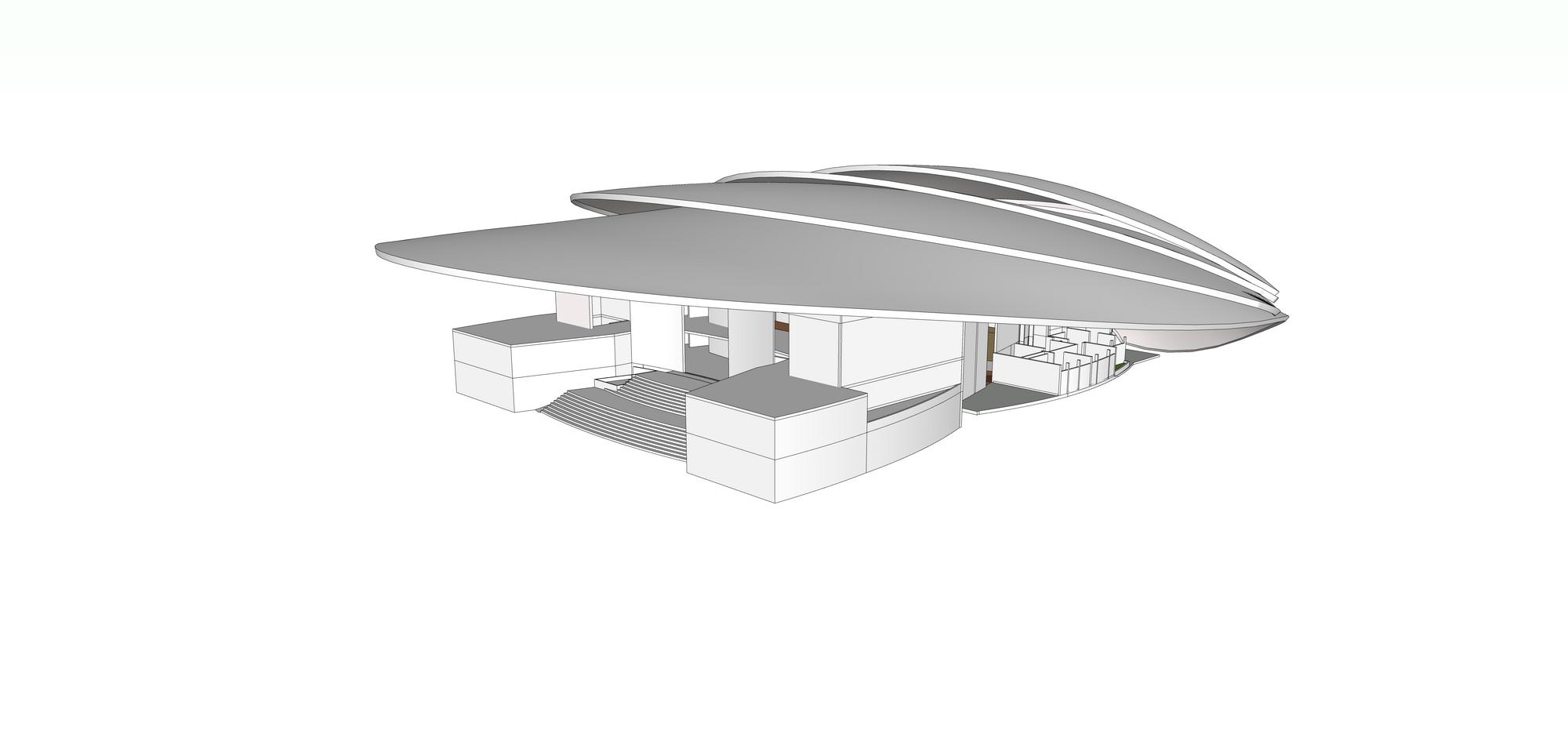

ANÁLISIS DE FORMA Y ENVOLVENTE
ANÁLISIS DE FORMA Y ENVOLVENTE ANÁLISIS TÉRMICO - ACÚSTICO
COBERTURA CURVA DOBLE
TRANSPARENCIA
Presenta un buen comportamiento del edificio frente a los rayos del sol.
PERFORACIÓN
Esta relacionado con la permeabilidad de la piel frente al paso del aire, presenta una perforación media.
El aire fluye a través de la cavidad intermedia que se genera en el envolvente, que ayudara a mejorar la eficiencia térmica del edificio en climas fríos y cálidos. ENVOLVENTE
Garantiza un aislamiento térmicoacústico y una mayor resistencia y rentabilidad en la construcción.
AISLAMIENTO
Resistencia de la piel del edificio al paso del calor por conducción.
TERSURA
Referido a la existencia de salientes y entrantes respecto a la fachada, tersura baja.
SISTEMA ENERGIA RENOVABLE
PANELES SOLARES
Los paneles solares se componen de células fotovoltaicas (PV), que convierten la luz solar en electricidad de corriente continua (DC) durante las horas del día. Este dispositivo es el que convierte la electricidad generada por los paneles solares en la electricidad de corriente alterna (AC).
x 525 x 3 (mm)
Los rayos de sol inciden en los paneles fotovoltaicos. Estos paneles, gracias al efecto fotoeléctrico, convierte esa energía en corriente continua que se recoge en el inversor.
El inversor convierte la corriente continua en corriente alterna, que es como se consume normalmente la electricidad
Cuando los paneles solares producen mas electricidad de la demandada, el exceso de energía es enviada al sistema eléctrico.
Los sistemas fotovoltaicos producen una electricidad de alta calidad que reduce las fluctuaciones y el ruido que podría dañar los electrodomésticos y la electrónica.
Cuando la demanda de energía supera la energía generada por los paneles, el sistema eléctrico proporciona la energía necesaria hasta cubrir las necesidades.
DIMENSIONES POTENCIA PESO
100 W 1.8 Kg TEMPERATURA 45 °C TIPO DE CELULA Policristalina
1030
PANELES SOLARES
CRIT TECNOL
DELSITIO RENO 1) ERIOS LOGICOS
SISTEMA DE ACONDICIONAMIENTO TERMICO
Envolvente exterior, que propocionará aislacion termicoacustica y su principal propiedad es que sera Hidrogufo resistente
Permitirá mejor las condiciones acusticas en el interior.
Actua como un "colchon termico", tanto en verano como en invierno.
SISTEMA
ESTRUCTURAL
ENVOLVENTE

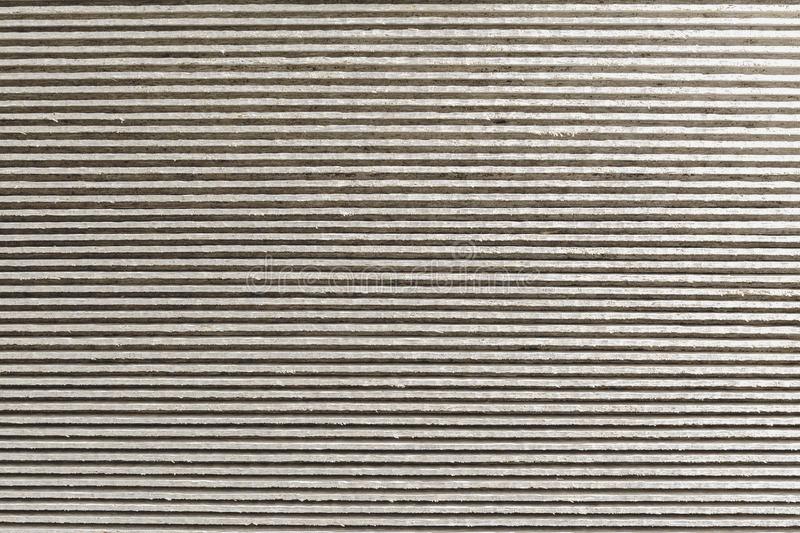

Consiste en una piel que recubre el exoesqueloto estructural y cuyo tratamiento presenta una textura escamosa , ademas de ser un cholchon acustico termico.
TEXTURA

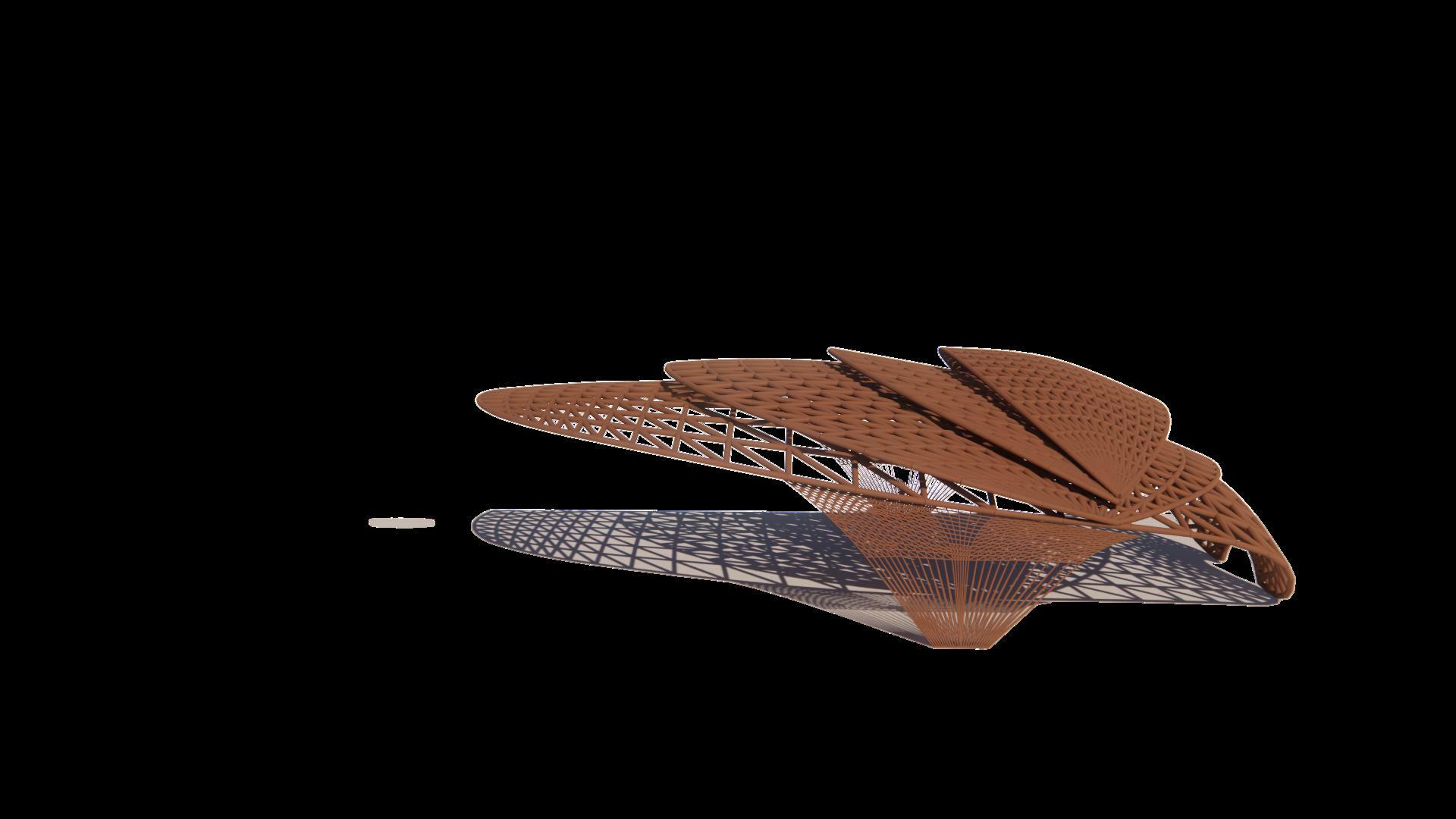

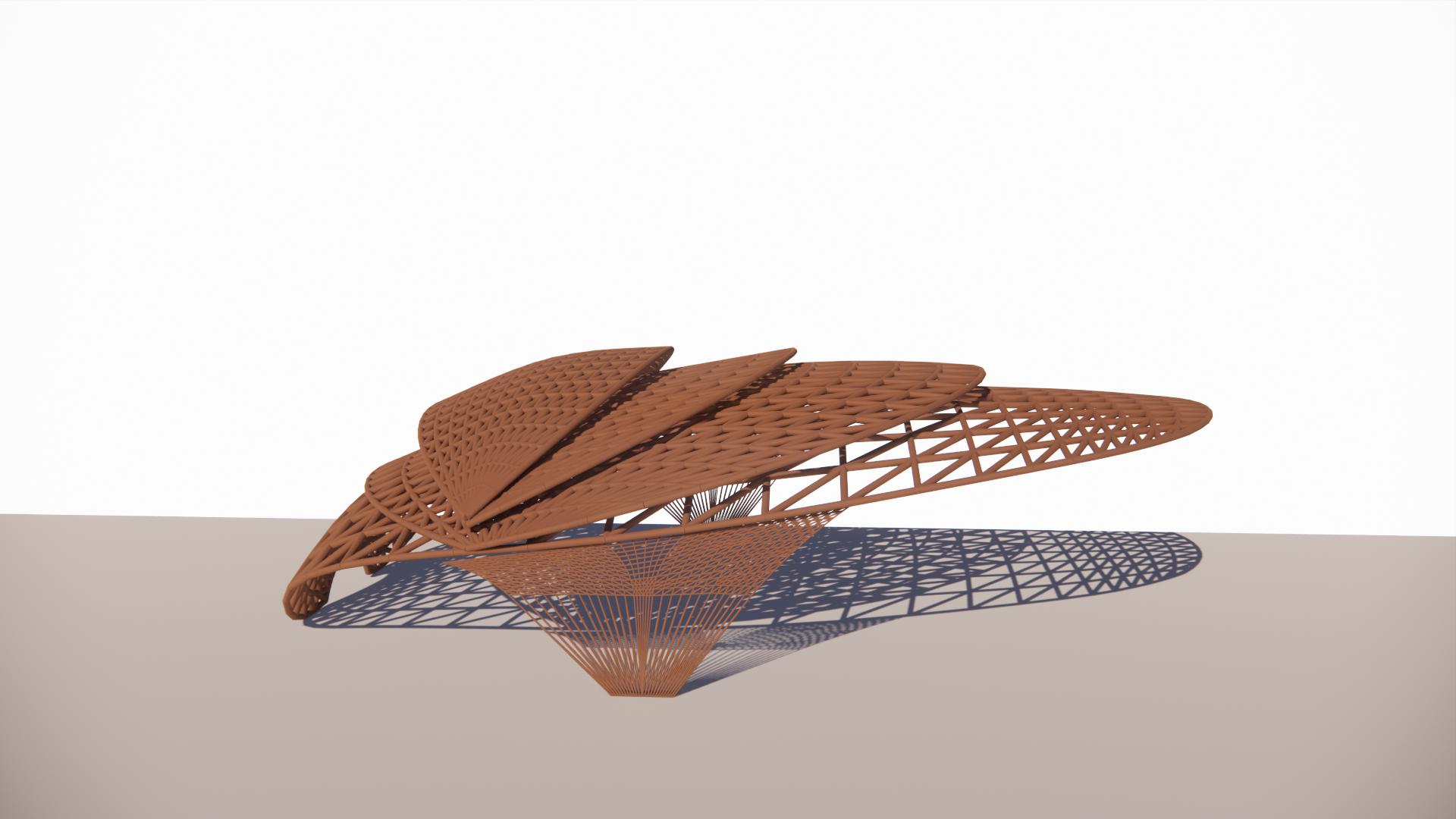

ENVOLVENTE DE ESTRUCTURA
CLT
ESTRUCTURA MODULAR
SISTEMA MYWALL
Sistema modular que abarca los paneles en tres diversos tamaños y tipos numerosos de perforación.
PANEL ACUSTICO MYWALL
Paneles sonido absorbentes y sonido reflectantes.
La di i i d es án cre co jug fun ac me los ab so
Permite el correcto mien co.
PISO FLOTANTE
El piso vinílico flotante evita que las vibraciones producidas por frecuencias bajas del exterior, afecten el interior.
SISTEMA TERMICO ACUSTICO
PANEL ACUSTICO NANOFOR
Paneles
fonoabsorbentes de alta calidad. compuesto por un tablero de MDF acoplado a una hoja de laminado Microslim.
SISTEMA NANOFOR
Sistema con una elevada calidad de absorción acústica y de gran esencialidad estética.
CONTRACHAPADO DE TABIQUERIA
Revestimiento exterior. Aspecto rugoso que otorga relieve al acabado.

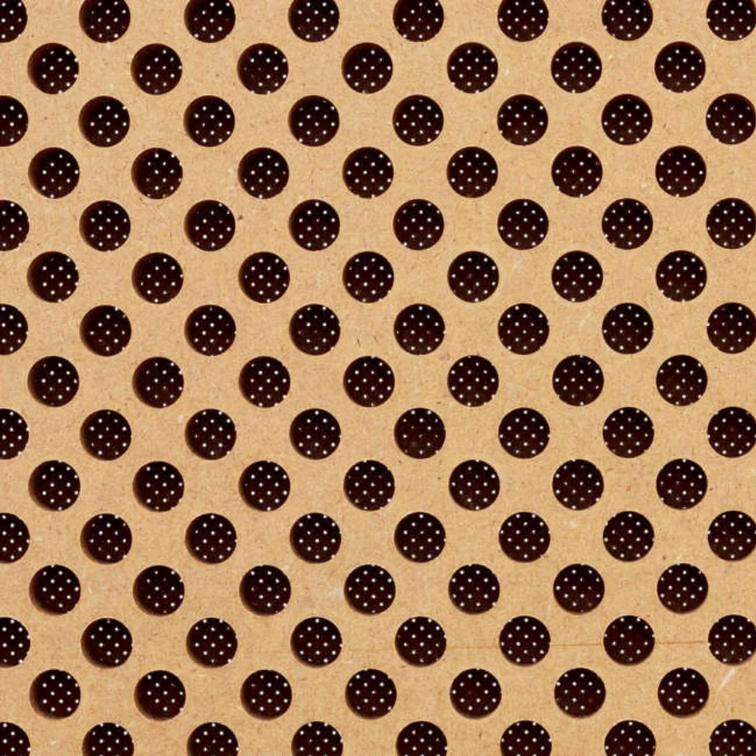

El sistema de nanoperforaciones obtenidas mediante punzonado crean una "piel" de aspecto continuo, a la vez que forman una barrera eficaz para el sonido.
MATERIALIDAD DE MUROS
PLACAS DE YESO QUE COMBINAN MÚLTIPLES CAPAS DE YESO Y OTRO
MATERIAL PERMITE AISLAR
ACÚSTICAMENTE CON MAYOR
EFICACIA
Material ligero y expresivo.
Conductividad térmica: Bajo debido a su porosidad.
Absorbe energía mecánica.

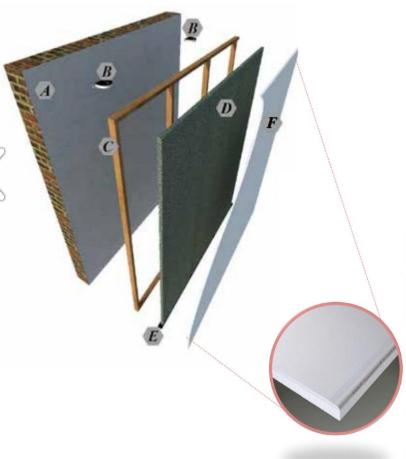

Desacopladores
Estructura en listones de madera de 30 x50 mm
Fibra de vidrio de alta densidad de 25mm
Banda de Neopreno de 3mm
Lamina de placa de yeso de 13mm
MATERIAL
Muro original SUPERFICIE VOLUMEN Placa de yeso 2 292.62 m2 52 338.96 m3
ABSORCION 0.6 (2000 Hz)
COEF.DE
MATERIALIDAD DE CIELO RASO
GENERALMENTE, SE USA PARA CUBRIR INSTALACIONES ELÉCTRICAS, SANITARIAS O DE AIRE ACONDICIONADO EN LOS TECHOS. TAMBIÉN, PARA REVESTIR DESNIVELES U OTROS DETALLES DE LA ESTRUCTURA QUE NO APORTEN A SU AMBIENTACIÓN.
Material ligero y expresivo.
Conductividad térmica: Bajo debido a su porosidad.
Absorbe energía mecánica.

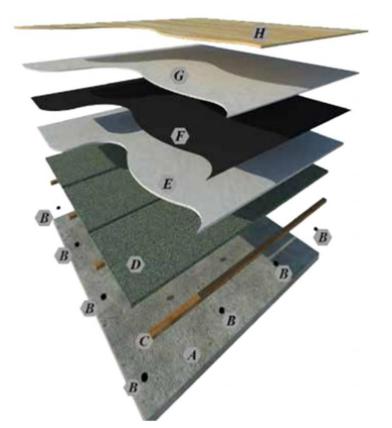

Losa
Perfil omega dilatados 90mm
Lamina de fibra de vidrio aglomerado de 25mm
Membrana acústica e=3mm
Cielo raso: Drywall e=6mm madera
MATERIAL
de
SUPERFICIE VOLUMEN Drywall 6 885.89 m2 52 338.96 m3 COEF.DE ABSORCION 0.6 (2000 Hz)
entrepiso
MATERIALIDAD DE PUERTAS
LAS PUERTAS SON SUPERFICIES POR
LAS CUALES SE FILTRA CON MAYOR
DENSIDAD EL RUIDO EXTERNO
COEF.DE ABSORCION

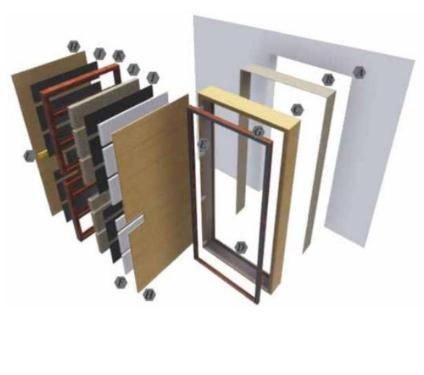

Poliuretano inyectado e=5mm
Pre marco en madera, listones de 40x150 mm
Bandas en neopreno e=3mm para apoyo
Bisagras en acero inoxidable
Frescasa
Marco en madera, listones de 70x40 mm
Contrachapado en madera e=10cm
Membrana acustica e= 3mm para alma de puerta
Fibra de vidrio de alta densidad e=38mm
Estructura en madera de 40x70mm para puerta
Cerradura para puerta
MATERIAL
Muro original SUPERFICIE VOLUMEN Puerta de madera 55.43 m2 52 338.96 m3
0.03 (2000 Hz)
MATERIALIDAD DE PISO
EL PISO FLOTANTE EVITA QUE LAS VIBRACIONES PRODUCIDAD POR
FRECUENCIAS BAJAS DEL EXTERIOR AFECTEN AL INTERIOR.
COEF.DE ABSORCION
0.10
Placa de piso original
Disco de Neopreno de 40 y 19 mm de alto
Estructura de listones de madera de 40x40 mm
Panel sándwich de lamina de fibra de vidrio de alta densidad de 25mm entre dos capas de membrana acústica de 3mm.
Lamina de Superboard de 20mm
Membrana acústica de 3mm
Lamina de MDF o Superboard de 10mm

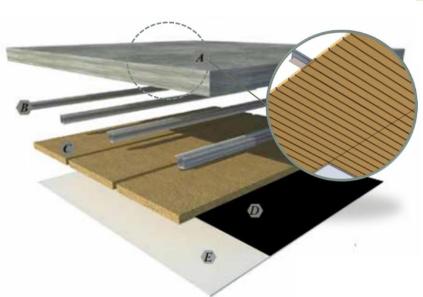

Piso de madera laminado (incluye alistado de Jumbolo y Neopreno de 12mm)
MATERIAL SUPERFICIE VOLUMEN Madera laminada 5 092.60 m2 52 338.96 m3
(2000 Hz)
