ARQUITECTURA Y DISEÑO DE INTERIORES

Portafolio.

01 VIVIENDA RURAL

Herramientas:

La planimetria fue elaborada en AUTOCAD.

El modelo 3D se realizo en SKETCHUP.

El render de las vistas se logro con el programa V-RAY

El proyecto realizado en TUCUME, LA LIBERTAD que se observa en la imagen posee como ejes principales las nuevas tecnologías que hacen de una vivienda mas sustentable, ademas que utiliza los factores del entorno y clima en beneficio de la misma También busca integrar en gran parte varios puntos de la certificación LEED, este tiene como objetivo el cumplimiento del conjunto de normas y requisitos con cuyo cumplimiento se entiende que los edificios certificados son sostenibles , la cual se irán detallando a lo largo de este portfolio

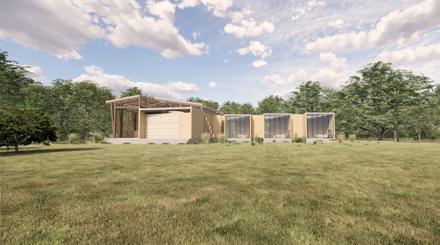

ISOMETRIA- VISTA EXTERIOR EN ESTILO MAQUETA

CURSO: Tecnicas sustentables DOCENTE: Carlos Ivan Atalaya Cruzado PROYECTO: Vivienda sustentable en Tucume

Esta familia de créditos toma en cuenta el origen de los materiales en la construcción,dando prioridad a materiales reutilizados.Además,evalúa la manera en que los residuos propios de la construcción son manejados.

1. Captacion Pluvial por gran cantidad de lluvias a traves de sumideros

2. Aprovechamiento de Aguas Grises + Aplicacion de Biojardineras

3. Areas elevadas por las inundaciones del lugar

4. Iluminacion Natural teniendo en cuenta la radiacion y la intesidad solar

5. Implementacion de paneles solares para aprovechamiento solar de dia

6. Ventilacion Cruzada a traves de las alturas del techo y las aberturas propuestas

7. Emplazamiento considerando la topografia del lugar

8. Utilizacion de materialidad del lugar como el bambu

ISOMETRIA - CARACTERISTICAS DE UNA VIVIENDA SUSTENTABLE

RENDER INTERIOR - HALL DE INGRESO A LA VIVIENDA RURAL CON AREA DE LECTURA

Herramientas:

La planimetria fue elaborada en AUTOCAD.

El modelo 3D se realizo en SKETCHUP.

El render de las vistas se logro con el programa V-RAY

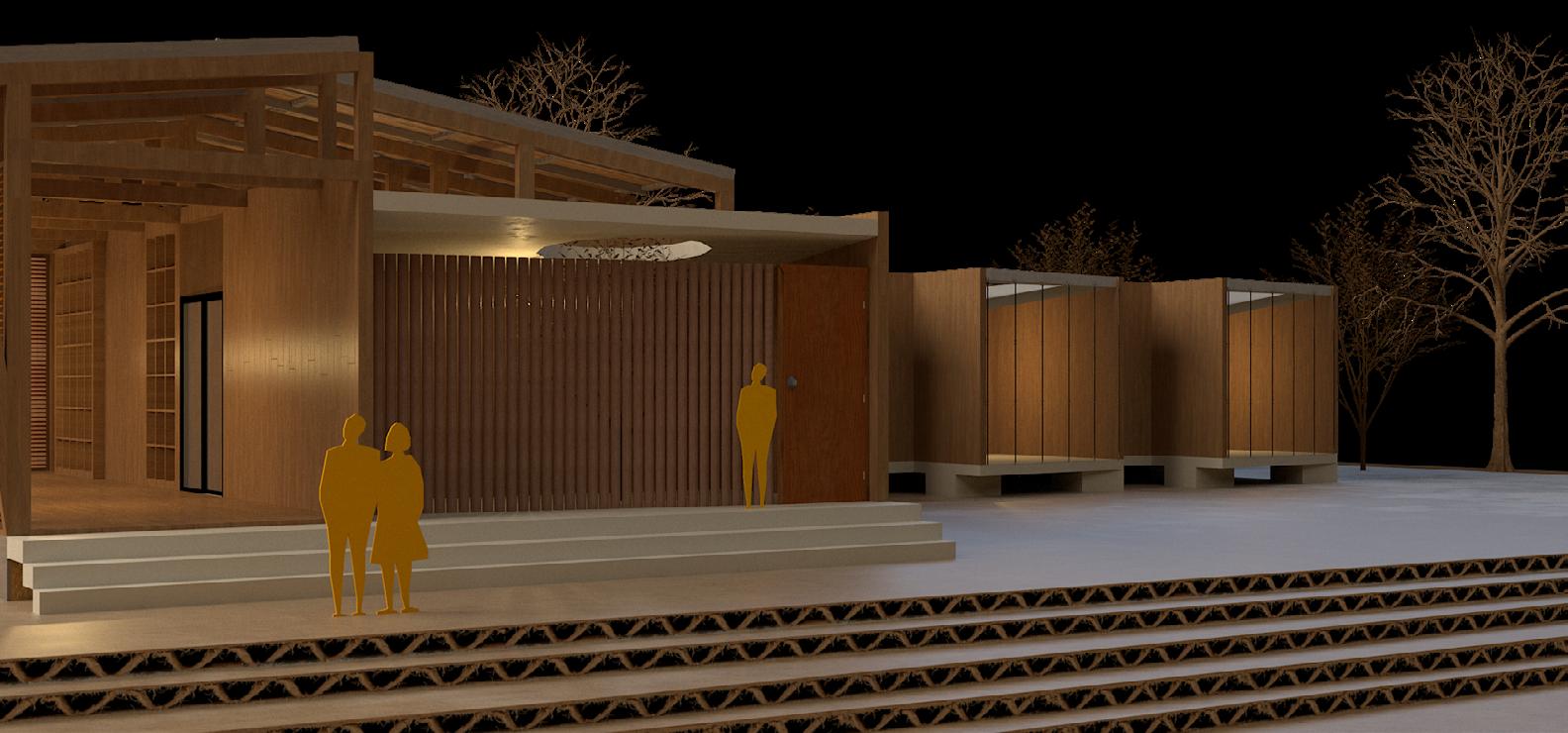

ISOMETRIA- VISTA EXTERIOR

Las premisas de diseño de este proyectos se baso en la elaboracion de un anteproyecto en la zona urbana tomando como base un CONTAINER , Las casas container son Casas Prefabricadas o casas modulares que utilizan contenedores como estructura de una casa. Al igual que las casas prefabricadas tradicionales, las casas hechas con contenedores pueden resultar ser viviendas más económicas. Su tiempo de construcción es relativamente bajo.

CURSO: Taller de proyectos VI DOCENTE: Italo Ascencio DavilaJulio Sabogal Panduro PROYECTO: Regeneracion urbana, RimacFlor de Amancaes

ACERO DEL MISMO CONTEINER

CAMARA DE AIRE

Las casas container son Casas Prefabricadas o casas modulares que utilizan contenedores como estructura de una casa. Al igual que las casas prefabricadas tradicionales, las casas hechas con contenedores pueden resultar ser viviendas más económicas. Su tiempo de construcción es relativamente bajo.

Para este proyect se utilizo el siguiente:

20´ PIES - HC

MEDIDAS(PIES):

L:6.10

A:2.44

H:2.59

BARRERA CONTRA VIENTO flexible o rígida o flexible permeable a los vapores de agua.

SOLERA INFERIOR de la pared 2”x 4”

ESCURRIDERA para expulsar goteo eventual

PARANTE VERTICAL del entramado pared 2”x 4”

AISLANTE TÉRMICO de lana de vidrio, lana mineral o celulosa proyectada densidad media, cubrir todo el espacio interno entre parantes de madera

BARRERA DE VAPOR Polietileno transparente, continuo, = o> 150 micrones

CLAVADERA DE REVESTIMIENTO INTERIOR espacio para pasar instalaciones

SELLAMIENTO Y BURLETES se inserta entre ventana y estructura pared, tiras de lana mineral y se sella con burletes preferentemente de EPDM

CORTE DE PARED + REVESTIMIENTO

DETALLES CONSTRUCTIVOS DE PARED ESCALA REFERENCIAL

BARRERA

goteo eventual SELLAMIENTO Y BURLETES se inserta entre ventana estructura pared, tiras de lana mineral y se sella con burletes preferentemente de EPDM

DETALLES CONSTRUCTIVOS - PISOS Y PAREDES DE BAMBU

CORTE DE PARED + REVESTIMIENTO ISOMETRIA DE DETALLE

DETALLES CONSTRUCTIVOS DE PARED ESCALA REFERENCIAL

Contenedor existente de acero corrugado repintado con pintura de grado marino.

Espárragos de acero galvanizado que son 33 veces más resistentes que los de madera un 60% más ligeros. Son resistentes al fuego, a las termitas, a la putrefacción, al moho al óxido. El uso de postes de acero da como resultado un tiempo de construcción más rápido un producto final más duradero.

Aislamiento de espuma de poliuretano que se rocía dentro de la cavidad de la pared para sellar eficazmente el contenedor. Este tipo de aislamiento tiene un alto valor de aislamiento que proporciona una reducción de temperatura de 10 con respecto la temperatura exterior, reduce la transmisión de sonido en 30 decibeles en comparación con el ambiente exterior y actúa como una barrera de vapor para controlar la entrada de agua.

Paneles de tablero de fibra orientada que se tratan con un fungicida e insecticida aprobado por la EPA que no es peligroso, es una protección duradera y eficaz contra los hongos de descomposición y otros insectos que destruyen la madera.

Paneles de plástico reforzado con fibra de vidrio Base de cala de goma Baldosa de vinilo Pisos de madera contrachapada de contenedores existentes

ISOMETRIA DE DETALLE CONSTRUCTIVO DE PARED

DETALLES CONSTRUCTIVOS - PISOS Y PAREDES DE BAMBU

5. Vidrio templado con textura

6. Soporte del techo verde

7. Estructura de techo verde

8. Base de acero inoxidable para el ingreso

PLANIMETRIA - ELEVACION FRONTAL

PLANIMETRIA - CORTE B

1. Anclajes del contenedor

2. Estructura del contenedor

3. Estructura de celocias de madera

4. Barandilla de acero inoxidable

5. Vigas del contenedor

6. Anclajes del contenedor

7. Estructura de techo verde

8. Estructura del contenedor

1. Pergola de madera

2. Soporte de ventana de madera

3. Cimiento de concreto

4. Base de acero del contenedor

RENDER INTERIOR - SALA Y COCINA DEL PROYECTO DE VIVIENDA CONTAINER

RENDER INTERIOR - COCINA DEL PROYECTO DE VIVIENDA CONTAINER

DISEÑO de ESPACIOS

Herramientas:

La planimetria fue elaborada en AUTOCAD. El modelo 3D se realizo en 3D MAX. El render de las vistas se logro con el programa CORONA RENDER.

RENDER - VISTA INTERIOR

El diseño tendrá como estilo el WABI SABI, la cual alberga la simplicidad y armonía de la cultura japonesa; por ende la materialidad mas utilizada de este estilo es la madera, la cual sera fundamental en el proyecto a realizar. Se buscara utilizar las cerámicas como parte esencial en los accesorios del espacio. Para contrastar el uso de la madera en las paredes se busca utilizar el concreto expuesto texturizado, para asi mantener formas mas puras y sencillas.

PROYECTO 3 - DISEÑO DE DORMITORIO

MOODBOARD - DISEÑO DE DORMITORIO

PLANIMETRIA - DORMITORIO PRINCIPAL

1. Tela de jersey de algodón Piqué

2. Madera Copaiba

3. Madera Pumaquiro

4. Madera de Cedro

5. Arcilla Gris

6. Tela de Lino color beige

7. Concreto blanco

2. Credenza de madera

1. Estanteria de madera

7. Luminarias colgantes

4. Sillon principal

5. Luminiaria de piso

3. Persianas de Lino

8. Cama de madera

9. Listones de madera

6. Piezas de Arcilla

5. Mueble superior de madera Copaiba

6. Credenza de madera Pumaquiro

7. Cortina de Lino

8. Acabado de concreto blanco

5. Panel de tablones de madera Copaiba

6. Base de la cama de madera

7. Luminarias colgante de acero

8. Cuadros

1. Repisas de madera Copaiba

2. Jarrones de Arcilla

3. Sillon de tela jersey

4. Luminaria para area de lectura

1. Cortina de Lino

2. Luminaria colgante de diseñador

3. Jarrones de Arcilla

4. Juego de edredon blanco de jersey

DISEÑO de Muebles

Herramientas:

La planimetria fue elaborada en AUTOCAD. El modelo 3D se realizo en SKETCHUP. El render de las vistas se logro con el programa ENSCAPE.

RENDER - VISTA INTERIOR

Las premisas de diseño de este proyecto se basaban más que nada en la elaboración de 2 mubles de madera, en este caso se optó por una de nacionalidad peruana y es la COPAIBA. Este debe contar con áreas desplegables por lo cual se optó por unos cajones para el área de la cama, área desplegable para la ropa en el closet y por ultimo una mesa en el escritorio.

2. Diseño de closet y escritorio de melamine

1. Diseño de estructura de cama

3. Área de lectura

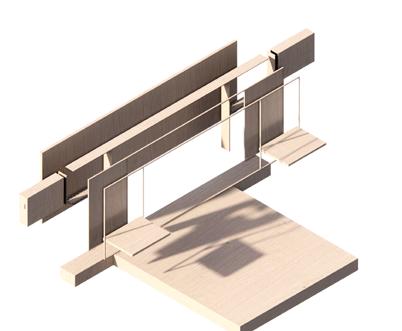

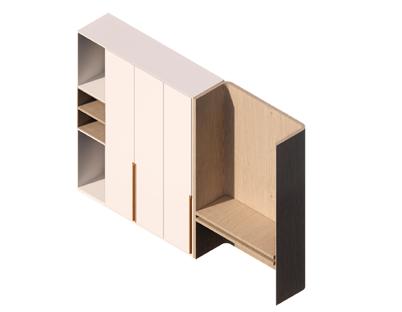

ISOMETRIA EXPLOTADA - CARACTERISTICAS DEL

MUEBLE

ISOMETRIA EXPLOTADA - CARACTERISTICAS DE LA CAMA

1. Repisas por sectores (4)

2. Closet de melamine con repisas

3. Escritorio curvo de melamine - simulación de madera

4. Area desplegable para el guardado de ropa

1. Base posterior de la cama

2. Área de cajones desplegables

4. Repisas con marcos de melamine

3. Base de 15 cm. para el colchón

RENDER INTERIOR - DISEÑO DE MUEBLES( RESPALDAR DE CAMA. CLOSET Y ESCRITORIO) MEDIDA PARA DORMITORIO

DISEÑO de Escenografía

Herramientas:

La planimetria fue elaborada en AUTOCAD. El modelo 3D se realizo en SKETCHUP. El render de las vistas se logro con el programa V-RAY.

En principio la VANIDAD es el concepto de todo el trabajo y a partir de ello se extrajo los siguientes elementos: El pavo real, como icono de belleza y vanidad. Esto se observa en los colores y el logo escogido de la escenografía establecida. Otro símbolo de belleza es el elemento que usan las mujeres como espejo.

ISOMETRIA- VISTA EXTERIOR

CURSO: Diseño de Escenografias

DOCENTE: Pedro Antonio Alva Sanchez PROYECTO: Propuesta de Diseño de un Estudio de tv.

Este fondo seleccionado busca contrastar al espacio central, además de no tener mucho protagonismo.

Este fondo seleccionado busca contrastar al espacio central, además de no tener mucho protagonismo.

El espacio central de todo el proyecto es el centro la cual representa la vanidad antes lo demás.

Esta factor se refleja a través de los colores cálidos y fríos como lo son el rojo y amarillo con el azul. Encontramos una triada según el circulo cromático (amarillo - rosado - celeste)

Elementos resaltantes por el material empleado.

La tela representa el símbolo de moda en el programa, además de elemento de imponencia.

Palabra clave:

CENTRALIDAD:

Excesiva confianza y creencia de la propia capacidad y atracción, muy por encima de otras personas y cosas

PLANIMETRIA - DISEÑO DE ESCENOGRAFIA DE TV

ISOMETRIA - CONCEPTUALIZACION DEL PROYECTO

5. Estructura colgante con telas

6. Luminarias colgantes circulares

7. Juego de sillones modulares

8. Sillon de madera

1. Panel rectangular con arcos

2. Cortinas de Lino blancas

3. Jarrones altos de acero pulido

4. Cilindros de trupan de colores distintos

5. Estructura colgante con telas

6. Luminarias colgantes circulares

7. Panel de pie

8. Panel circular para soporte del logo

1. Mesa baja de metal

2. Perchero de madera

3. Elemento esferico de metal

4. Cilindros de trupan de colores distintos
