01 VIVIENDA RURAL

Herramientas:

La planimetria fue elaborada en AUTOCAD.

El modelo 3D se realizo en SKETCHUP.

El render de las vistas se logro con el programa V-RAY

El proyecto realizado en TUCUME, LA LIBERTAD que se observa en la imagen posee como ejes principales las nuevas tecnologías que hacen de una vivienda mas sustentable, ademas que utiliza los factores del entorno y clima en beneficio de la misma También busca integrar en gran parte varios puntos de la certificación LEED, este tiene como objetivo el cumplimiento del conjunto de normas y requisitos con cuyo cumplimiento se entiende que los edificios certificados son sostenibles , la cual se irán detallando a lo largo de este portfolio

Esta familia de créditos toma en cuenta el origen de los materiales en la construcción,dando prioridad a materiales reutilizados.Además,evalúa la manera en que los residuos propios de la construcción son manejados.

1. Captacion Pluvial por gran cantidad de lluvias a traves de sumideros

2. Aprovechamiento de Aguas Grises + Aplicacion de Biojardineras

3. Areas elevadas por las inundaciones del lugar

4. Iluminacion Natural teniendo en cuenta la radiacion y la intesidad solar

5. Implementacion de paneles solares para aprovechamiento solar de dia

6. Ventilacion Cruzada a traves de las alturas del techo y las aberturas propuestas

7. Emplazamiento considerando la topografia del lugar

8. Utilizacion de materialidad del lugar como el bambu

Herramientas:

La planimetria fue elaborada en AUTOCAD.

El modelo 3D se realizo en SKETCHUP.

El render de las vistas se logro con el programa V-RAY

ISOMETRIA- VISTA EXTERIOR

Las premisas de diseño de este proyectos se baso en la elaboracion de un anteproyecto en la zona urbana tomando como base un CONTAINER , Las casas container son Casas Prefabricadas o casas modulares que utilizan contenedores como estructura de una casa. Al igual que las casas prefabricadas tradicionales, las casas hechas con contenedores pueden resultar ser viviendas más económicas. Su tiempo de construcción es relativamente bajo.

ACERO DEL MISMO CONTEINER

CAMARA DE AIRE

Las casas container son Casas Prefabricadas o casas modulares que utilizan contenedores como estructura de una casa. Al igual que las casas prefabricadas tradicionales, las casas hechas con contenedores pueden resultar ser viviendas más económicas. Su tiempo de construcción es relativamente bajo.

Para este proyect se utilizo el siguiente:

20´ PIES - HC

MEDIDAS(PIES):

L:6.10

A:2.44

H:2.59

BARRERA CONTRA VIENTO flexible o rígida o flexible permeable a los vapores de agua.

SOLERA INFERIOR de la pared 2”x 4”

ESCURRIDERA para expulsar goteo eventual

PARANTE VERTICAL del entramado pared 2”x 4”

AISLANTE TÉRMICO de lana de vidrio, lana mineral o celulosa proyectada densidad media, cubrir todo el espacio interno entre parantes de madera

BARRERA DE VAPOR Polietileno transparente, continuo, = o> 150 micrones

CLAVADERA DE REVESTIMIENTO INTERIOR espacio para pasar instalaciones

SELLAMIENTO Y BURLETES se inserta entre ventana y estructura pared, tiras de lana mineral y se sella con burletes preferentemente de EPDM

CORTE DE PARED + REVESTIMIENTO

DETALLES CONSTRUCTIVOS DE PARED ESCALA REFERENCIAL

BARRERA goteo eventual SELLAMIENTO Y BURLETES se inserta entre ventana estructura pared, tiras de lana mineral y se sella con burletes preferentemente de EPDM

DETALLES CONSTRUCTIVOS - PISOS Y PAREDES DE BAMBU

CORTE DE PARED + REVESTIMIENTO ISOMETRIA DE DETALLE

DETALLES CONSTRUCTIVOS DE PARED ESCALA REFERENCIAL

Contenedor existente de acero corrugado repintado con pintura de grado marino.

Espárragos de acero galvanizado que son 33 veces más resistentes que los de madera un 60% más ligeros. Son resistentes al fuego, a las termitas, a la putrefacción, al moho al óxido. El uso de postes de acero da como resultado un tiempo de construcción más rápido un producto final más duradero.

Aislamiento de espuma de poliuretano que se rocía dentro de la cavidad de la pared para sellar eficazmente el contenedor. Este tipo de aislamiento tiene un alto valor de aislamiento que proporciona una reducción de temperatura de 10 con respecto la temperatura exterior, reduce la transmisión de sonido en 30 decibeles en comparación con el ambiente exterior y actúa como una barrera de vapor para controlar la entrada de agua.

Paneles de tablero de fibra orientada que se tratan con un fungicida e insecticida aprobado por la EPA que no es peligroso, es una protección duradera y eficaz contra los hongos de descomposición y otros insectos que destruyen la madera.

Paneles de plástico reforzado con fibra de vidrio Base de cala de goma Baldosa de vinilo Pisos de madera contrachapada de contenedores existentes

ISOMETRIA DE DETALLE CONSTRUCTIVO DE PARED

DETALLES CONSTRUCTIVOS - PISOS Y PAREDES DE BAMBU

5. Vidrio templado con textura

6. Soporte del techo verde

7. Estructura de techo verde

8. Base de acero inoxidable para el ingreso

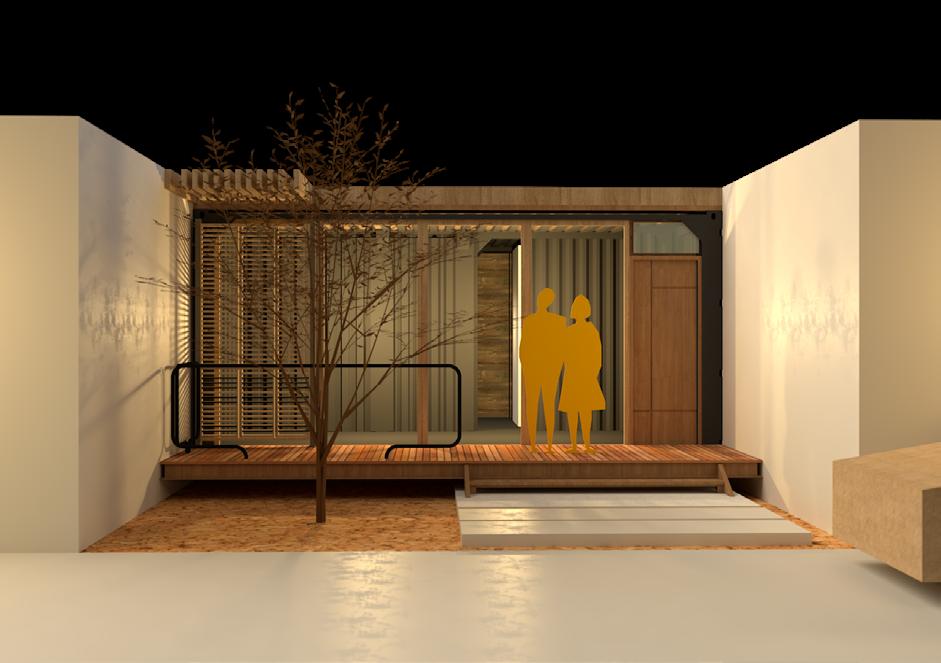

PLANIMETRIA - ELEVACION FRONTAL

PLANIMETRIA - CORTE B
