PROYECTO ROTTERDAM
Proyecto Final - modulo VIII
DIPLOMADO EN DISEÑO DE INTERIORES
UNIVERSIDAD PRIVADA BOLIVIANA
DIPLOMANTE : ARQ. JAIR PAREDES BELTRAN
PROYECTO ROTTERDAM
El proyecto Rotterdam es una remodelación interior a nivel de diseño implementando todas las técnicas aprendidas relacionadas a espacio, color, materialidad, luz y función. Cada espacio esta diseñado en relación con la petición del cliente y que requiere en su día a día. La atmosfera de la vivienda debe reflejar elegancia, calidez y sobre todo armonía. Para lograr esos puntos se trabaja con un entendimiento del perfil del cliente, moodboards y diseño de interiores.
3
1 2
6 04 06 14 28 36 44
PERFIL DEL CLIENTE LIVING
KITCHEN LAUNDRY ROOM GYM ROOM HOME OFFICE PROYECTO
3 4 5
CONTENIDO DEL
ROOM
DE CLIENTE 1
Mark y Jesma son pareja y viven en un departamento en Rotterdam. Ambos cumplen funciones muy especificas y buscan tener un espacio adecuado para sentirse en completo confort. Por lo tanto se decide diseñar 5 espacios aplicando toda la información que ellos transmiten.
MARK
35 AÑOS DE EDAD
DUEÑO DE CARWASH
Actualmente Mark es dueño de un Carwash, se dedica a trabajar fuera de casa durante el día y solo esta presente para compartir un poco y descansar. Le encanta caminar al aire libre y disfrutar de la naturaleza. Por otro lado comenta que estarán viviendo por 10 años en el departamento y que actualmente no planean tener hijos con Jesma.
JESMA
30 AÑOS DE EDAD
NUTRICIONISTA
Jesma es nutricionista, le encanta pasar tiempo en el hogar como también con la naturaleza. Actualmente planea emprender desde la comodidad de su hogar, desea un home office donde pueda elaborar material audiovisual para YouTube enfocado en la salud alimenticia y el asesoramiento nutricional. Le encanta la naturaleza y el salir a pasear.
4 PERFIL
DESCANSAR CAMINAR NATURAL CREAR CONTENIDO NUTRICIÓN ILUMINACIÓN

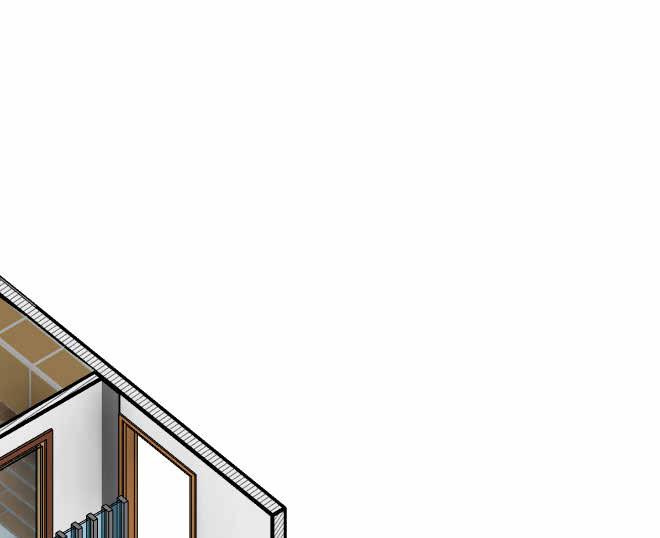

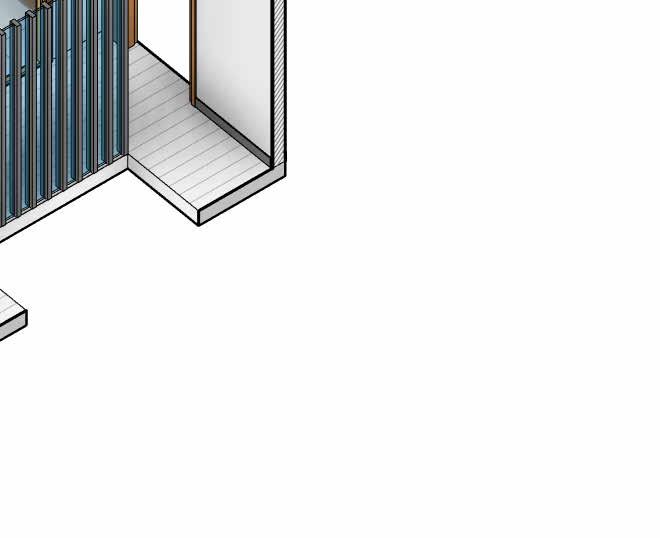

PERSPECTIVAS GENERALES
5

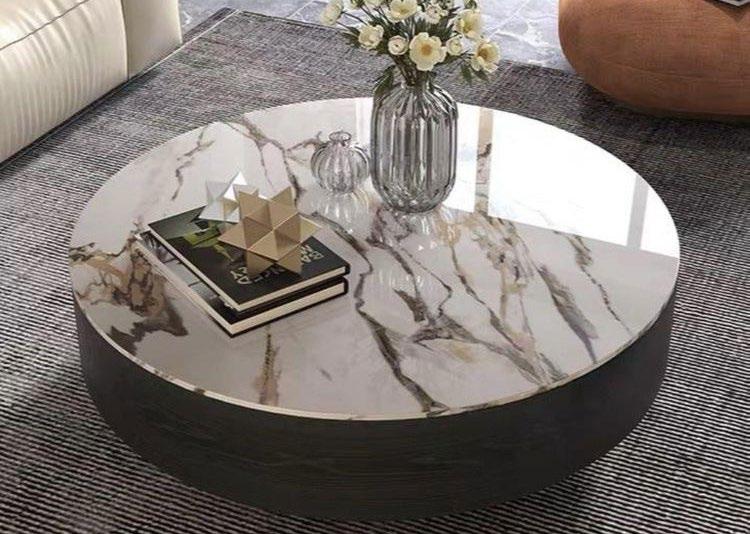

2 LIVING ROOM MOODBOARD
6
ZONIFICACIÓN Y
7 CODIFICACIÓN: PB-LV Planta baja - living room Esc. gráfica
CIRCULACIÓN AREA DE COMEDOR SALA DE ESTAR RACK DE TV Y ENTRETENIMIENTO AREA DE ALMACENAJE CIRCULACIÓN GENERAL CIRCULACIÓN ENTRE MUEBLES / ESPACIOS A BB BB 0.88 0.88 0.88 0.88 1.58 5.10 1.78 0.90 1.09 6.29 0.90 0.30 0.30 0.30 2.01 4.21 4.85 10.68 10.68 0m 1m 2m 4m
LIVING

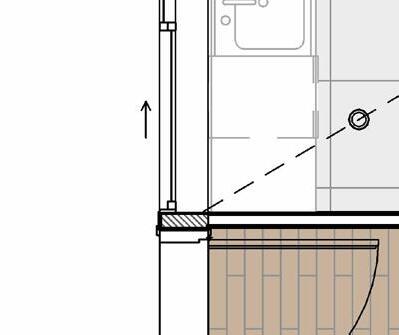

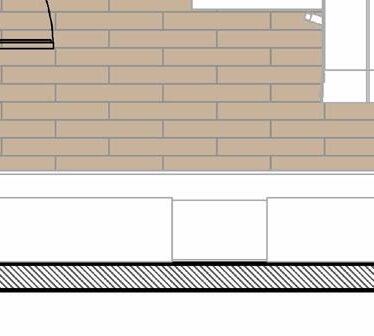

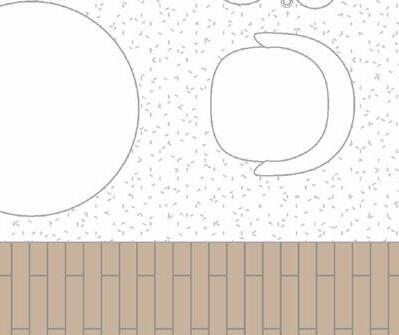

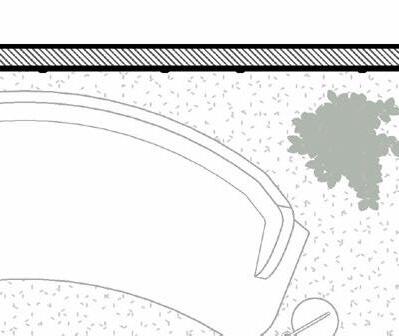

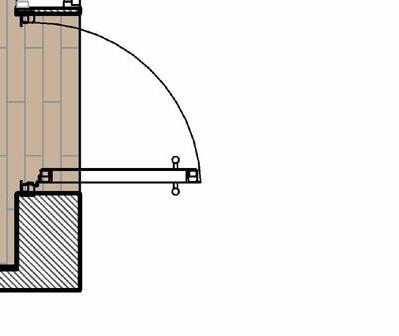

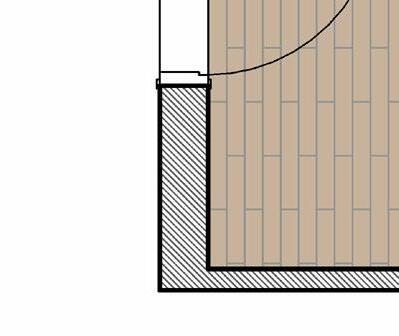

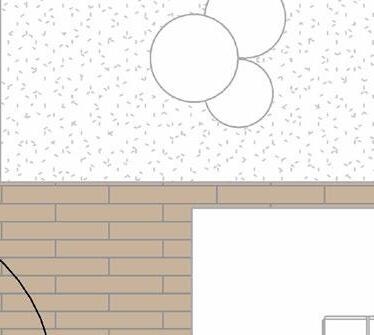

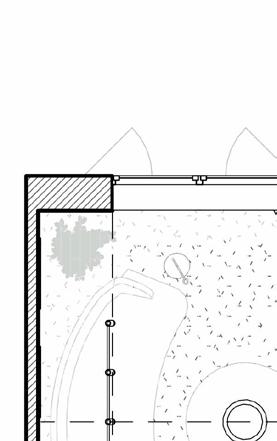

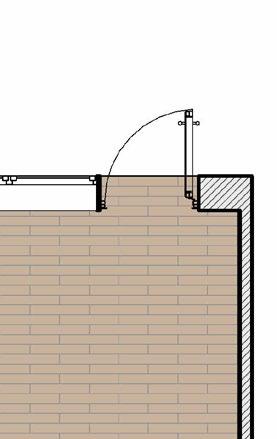

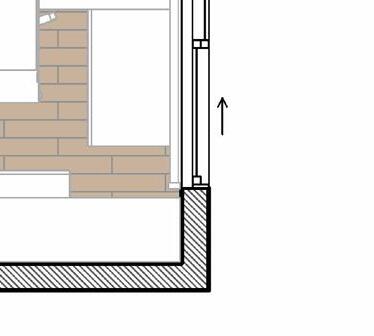

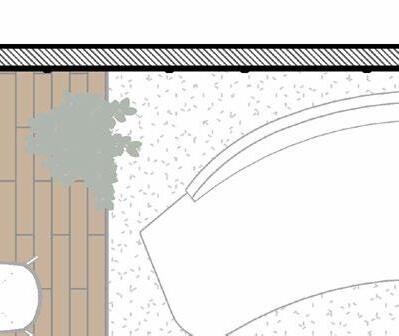

8 DISTRIBUCIÓN 1 4 7 2 5 8 3 6 9 10 R A BB --BB --1.78 0.90 1.09 6.29 2.10 2.12 0.90 0.30 0.30 0.30 3.69 2.01 4.21 4.85 1 2 3 4 5 6 7 8 9 10
PUERTA
CENTRAL
52’’ ACCESO
MESA PARA
SOFA CURVO AMPLIO LAMPARA PERSONAL MUEBLE DE ALMACENAJE SOFA SIMPLE RACK DE TV
DE ACCESO MESA
TV
A COCINA
4P.
Esc. gráfica 0m 1m 2m 4m

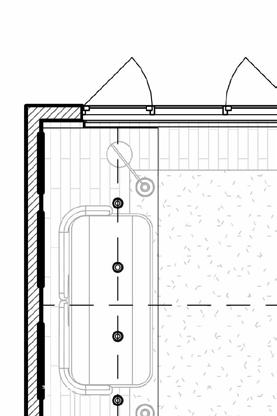

ROOM DISTRIBUCIÓN PB-LV Planta baja - living room

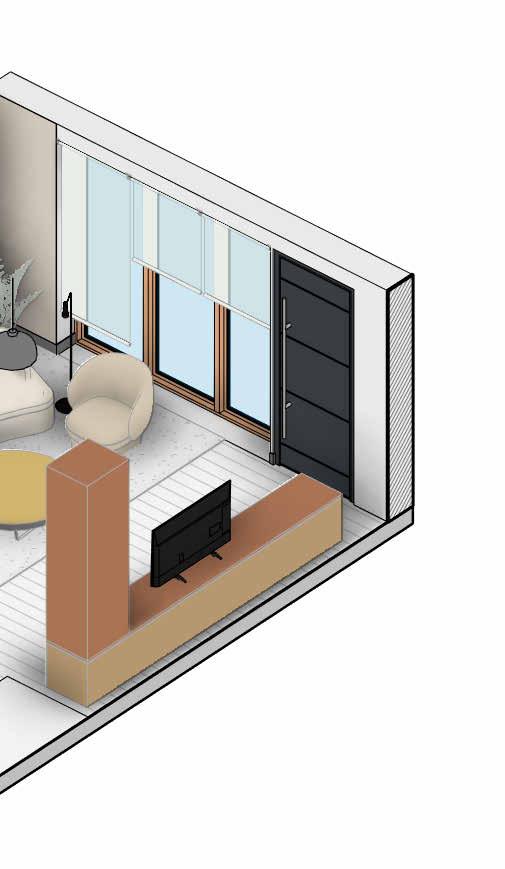

PERSPECTIVA
9
LIVING ROOM

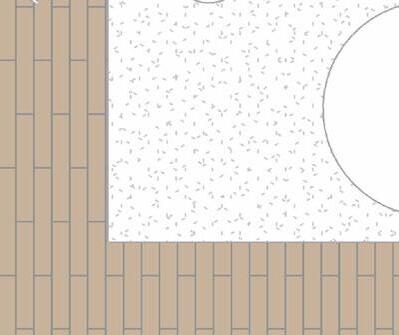

SUELO - TECHOS - LUMINARIAS
PLAFON LED PRIOS ZERO
LUZ CALIDA
CANTIDAD: 2
POTENCIA: 10W 2800K

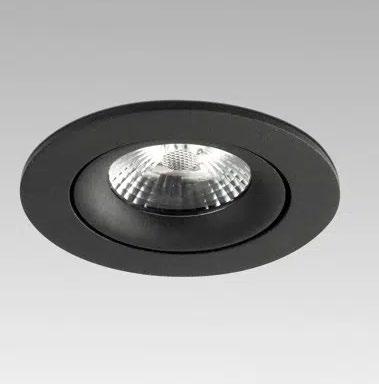

EMPOTRABLE NAIS-LED
LUZ CALIDA
CANTIDAD: 5
POTENCIA: 6W 2800K

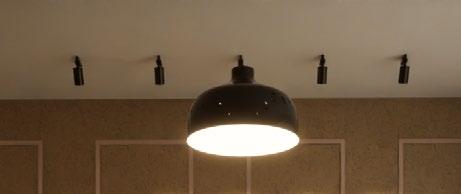

LAMPARA APLIQUE 3L-FB
LUZ CALIDA
CANTIDAD: 5
POTENCIA: 5W 2800K

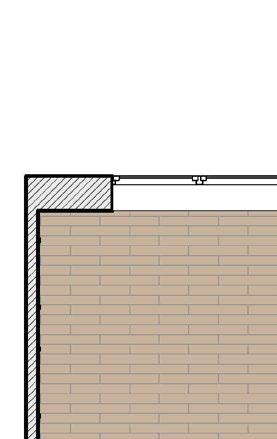

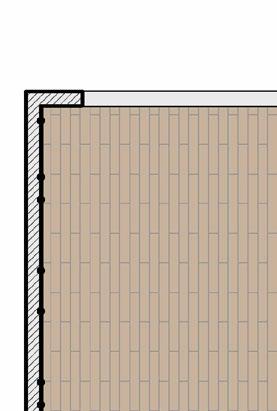

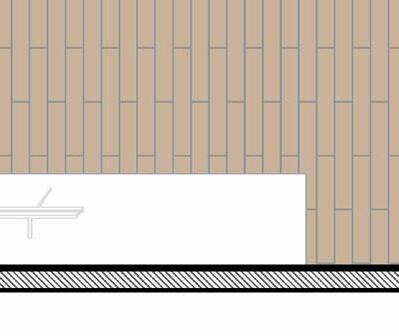

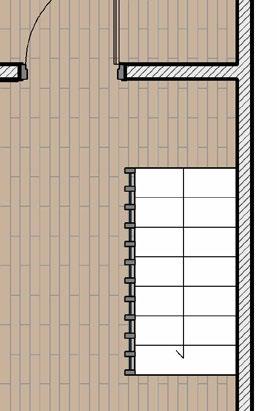

SUELO 2
• tipo: Entablonado de madera
• dimensiones: liston 100x15x2cm
• area total: 28m2
• ambiente: SALA DE ESTAR
TECHO 2 LUMINARIAS
• tipo: tablero de yeso repintado
• dimensiones: placas 1mx1m+rec.
• area total: 28m2
• ambiente: SALA DE ESTAR
• tipo: LED
• 1: PLAFON LED PRIOS ZERO
• 2: LAMPARA EMPOTRABLE NAIS-LED
• 3: LAMPARA APLIQUE 3L -FB
• 4: LAMPARA DE PISO AKIRO -S
LAMPARA DE PISO AKIRO
LUZ CALIDA
CANTIDAD: 1
POTENCIA: 4W 2800K
10 s 6.29 3.33 2.69 0.90 1.78 2.80 1.04 2.09 1.02 4.21 0.75 2.65 1.04 0.42 3.77 s 6.29 3.33 2.69 0.90 1.78 2.80 1.04 2.09 1.02 4.21 0.75 2.65 1.04 0.42 S1 T1 1 1 1 1 2 3 1 1 1 2 2 2 2 2 2 3 4 3 4
S1 T1

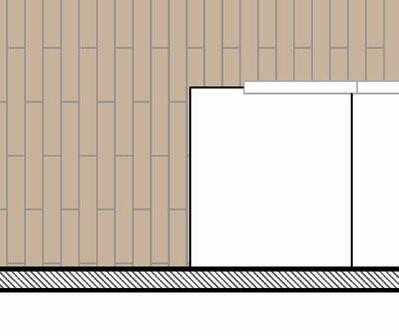

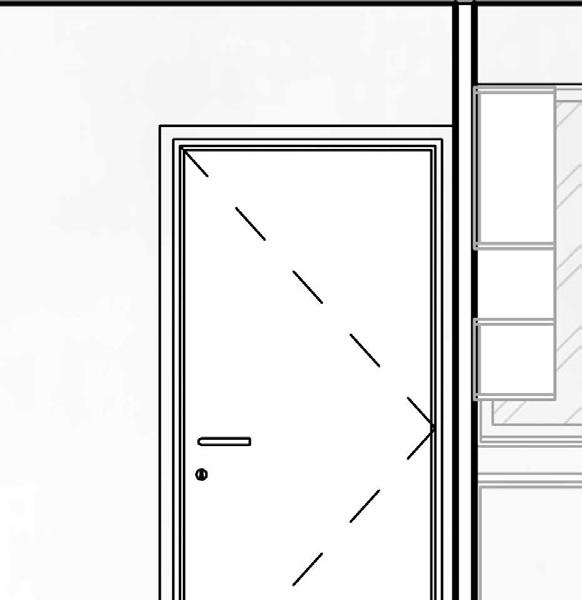

PLANO DE PARAMENTOS
REVESTIMIENTO 1 REVESTIMIENTO 2 REVESTIMIENTO 3
• tipo: molduras con recubrimiento matte
• dimensiones: aplicado en pared
• origen: decor
• ambiente: living room
• tipo: pintura rugosa ocre + molduras
• dimensiones: aplicado en pared
• origen: Monopol
• ambiente: living room
• tipo: pintura latex blanco alba
• dimensiones: aplicado en pared
• origen: Monopol
• ambiente: living room
11
R1
R2
R3
R1
R4
R2 R5 R2
R3

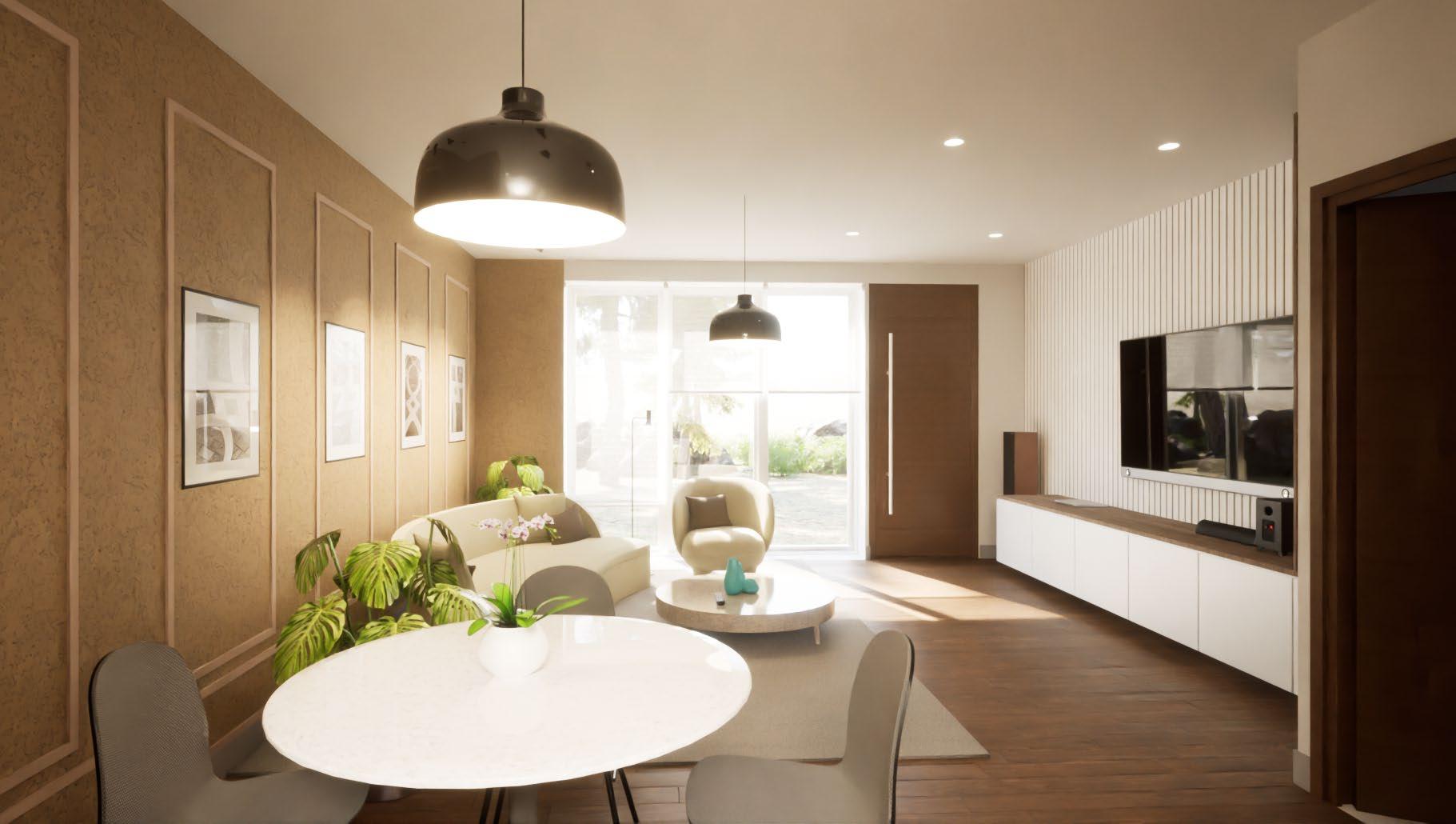

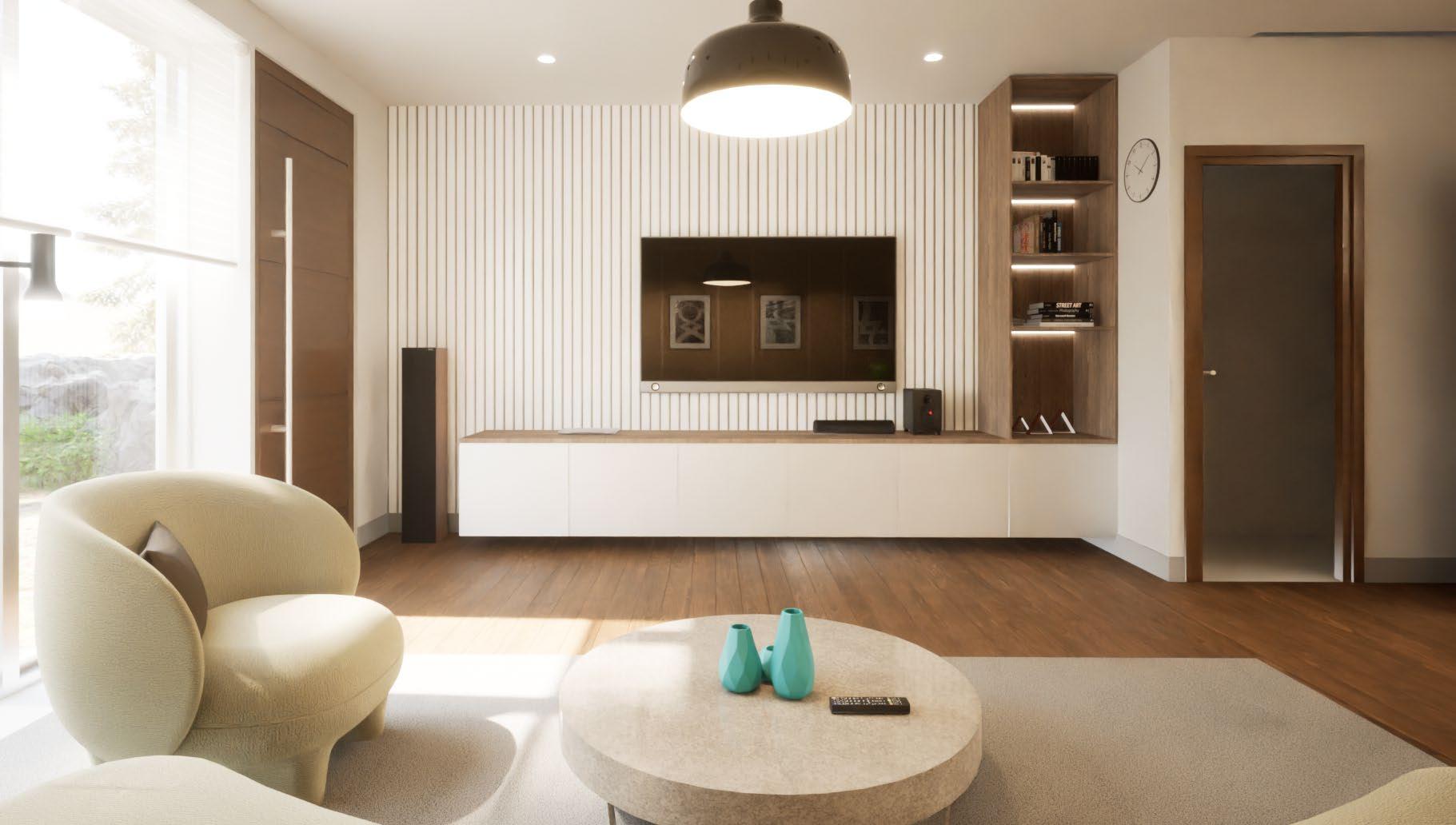

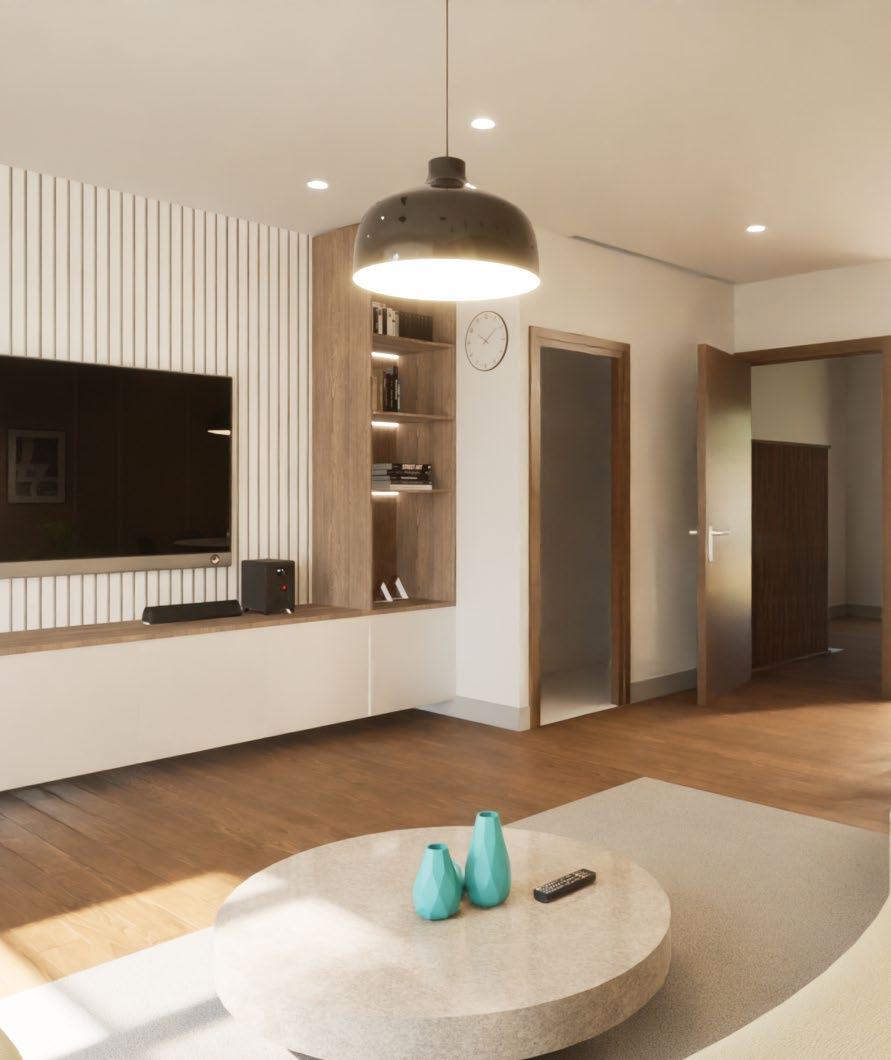

LIVING ROOM RENDERS
12
RENDERS
13

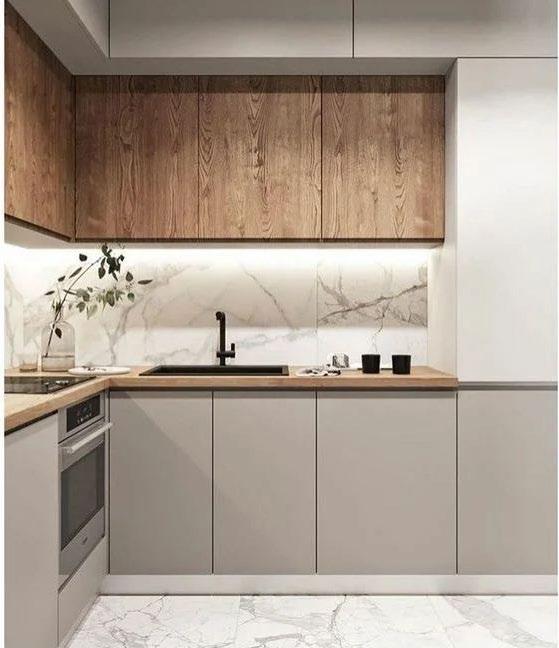

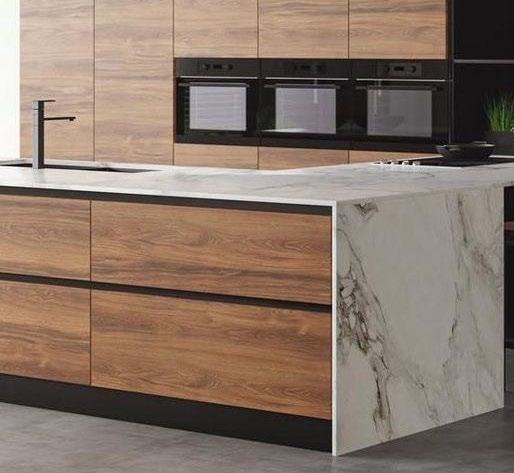

KITCHEN MOODBOARD
La cocina de igual manera debe ser cálida. Los clientes sugieren aprovechar al máximo el espacio y la circulación para la elaboración de comida y recetas. Esta debe incluir un pequeño huerto urbano, colores claros, salpicadero con tonos claros o referencias a la naturaleza o tonalidades clave color verde y mueble de cajones altos hasta el techo.
14 3
ZONIFICACIÓN Y CIRCULACIÓN
AREA DE ALMACENAJE AREA DE LAVADO
CIRCULACIÓN GENERAL
TRIANGULO DE FUNCIÓN
15

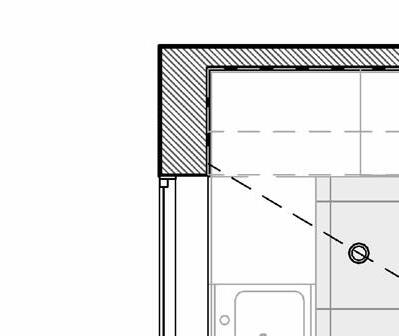

NPT. 0.00 Nivel 1 NPT. 2.83 Nivel 2 NPT. 5.48 Nivel 3 BB ----2.83 2.65 5.48 5.51 0.71 0.29 2.63 1.92 0.53 2.45 2.45 0.95 1.50 2.45 PLANTA A R A BB 1.78 0.90 1.09 6.29 2.10 2.12 0.90 0.30 0.30 0.30 3.69 2.01 4.21 4.85
PB-K Planta baja - kitchen Esc. gráfica 0m 1m 2m 4m
CODIFICACIÓN:

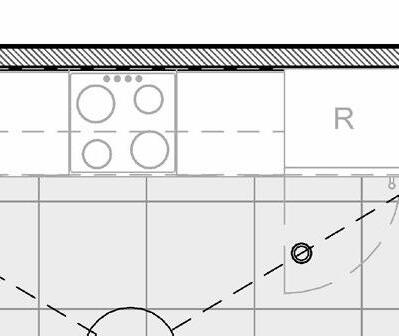

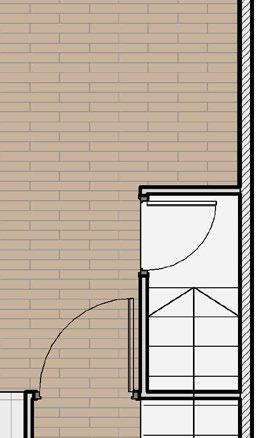

16 DISTRIBUCIÓN 1 4 7 2 5 3 6 R A BB BB 1.78 0.90 1.09 6.29 2.10 2.12 0.90 0.30 0.30 0.30 3.69 2.01 4.21 4.85 1 2 2 2 2 3 4 5 6 7 AREA DE HUERTO URBANO COCINA ACCESO AREAS DE PREPARADO REFRIGERADOR LAVAPLATOS ACCESO A SALA PB-k Planta baja - kitchen Esc. gráfica 0m 1m 2m 4m
KITCHEN DISTRIBUCIÓN
17

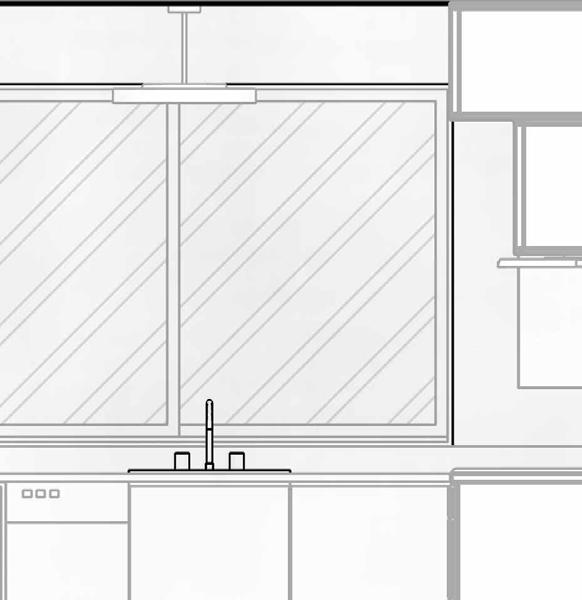

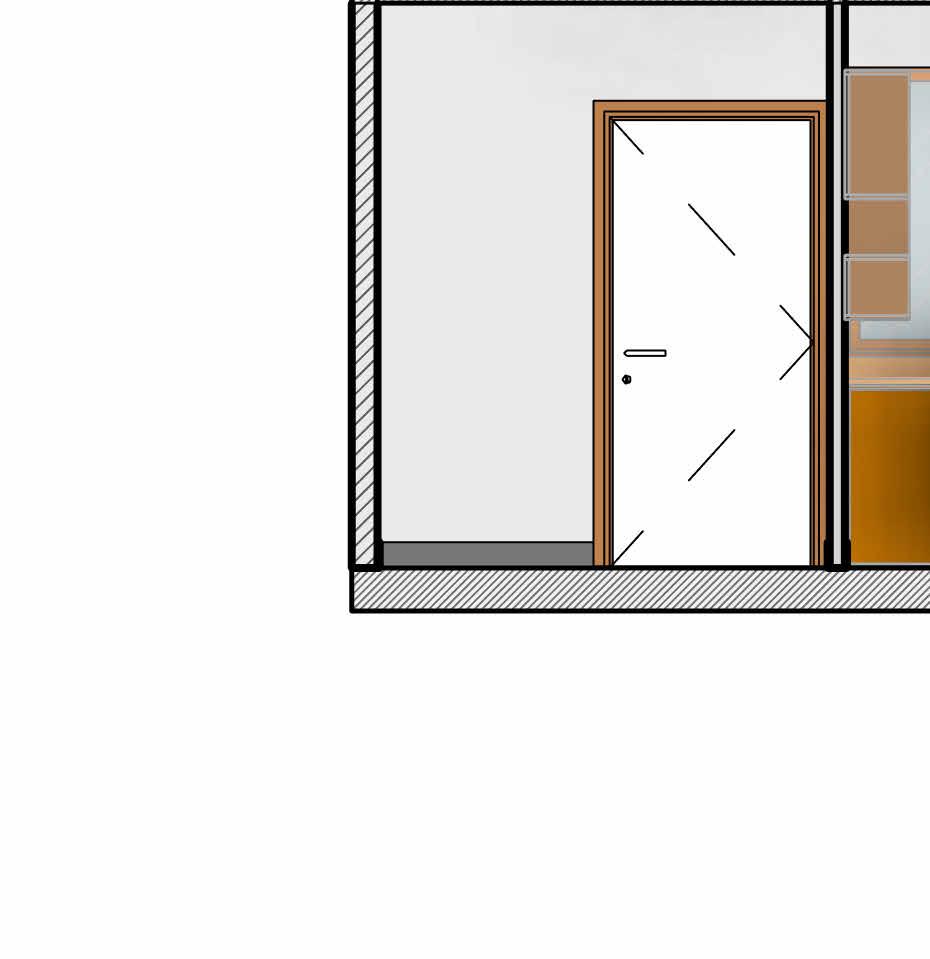

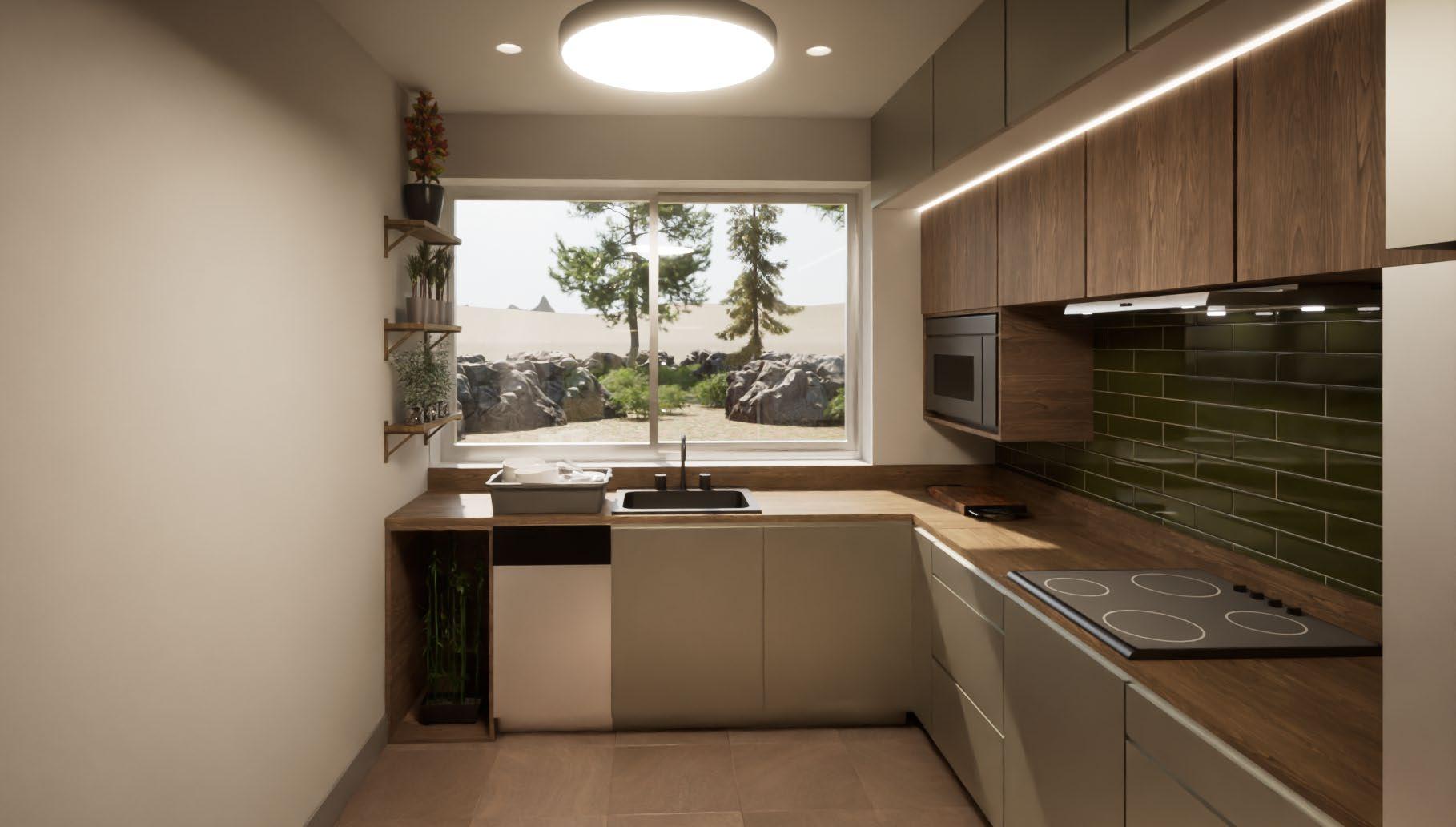

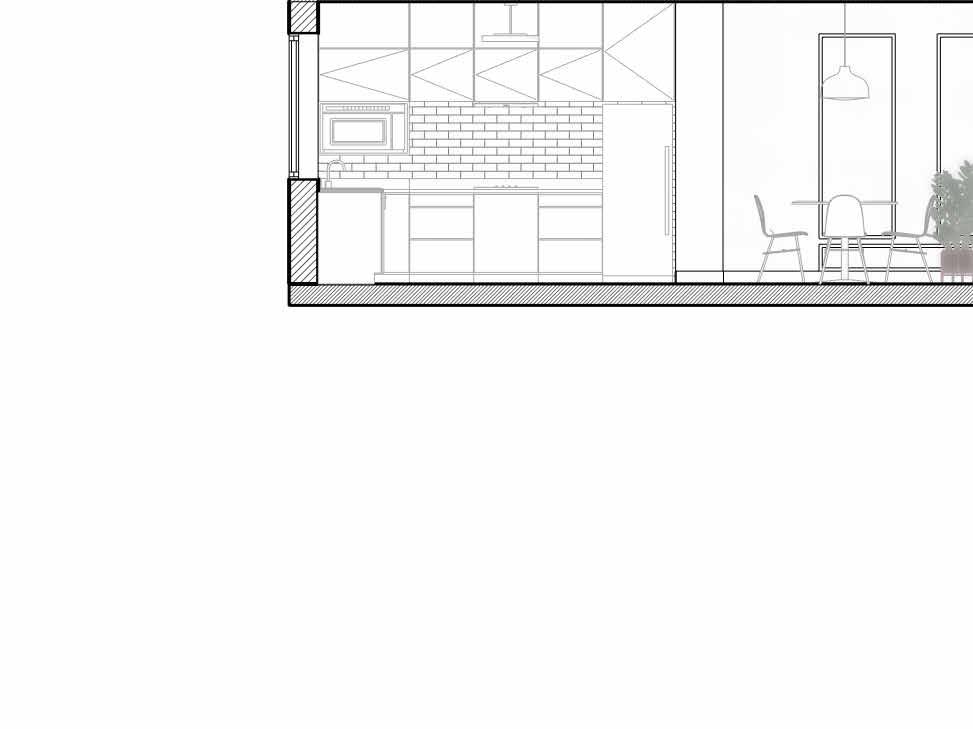

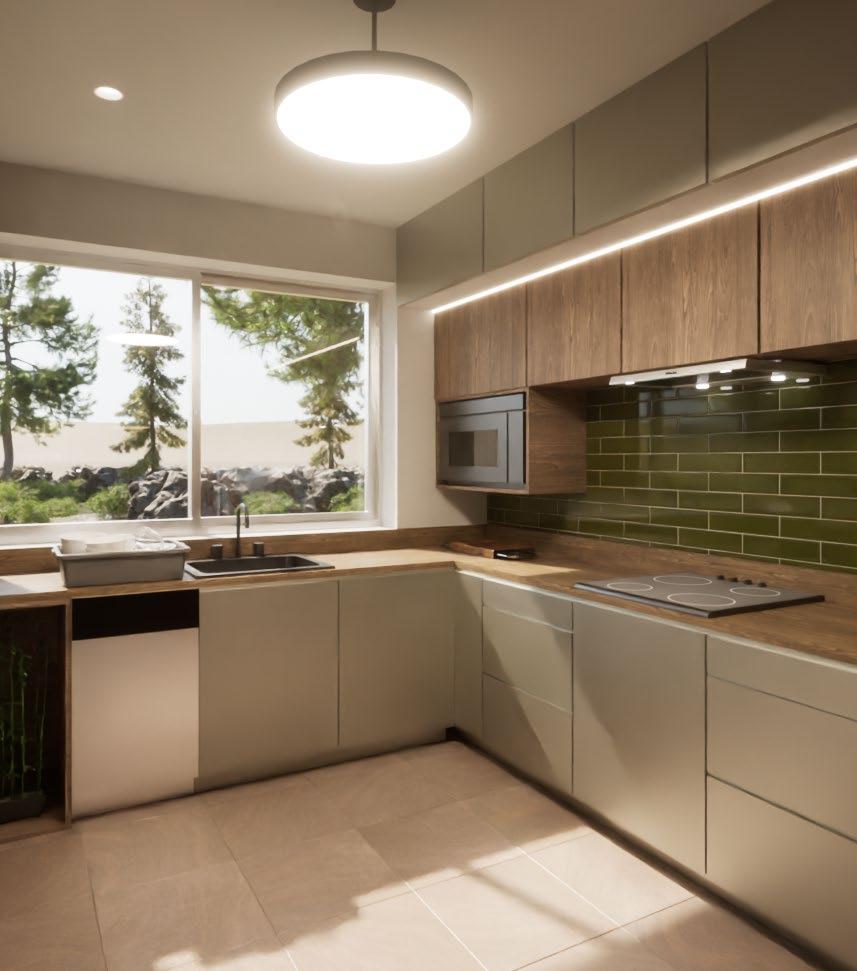

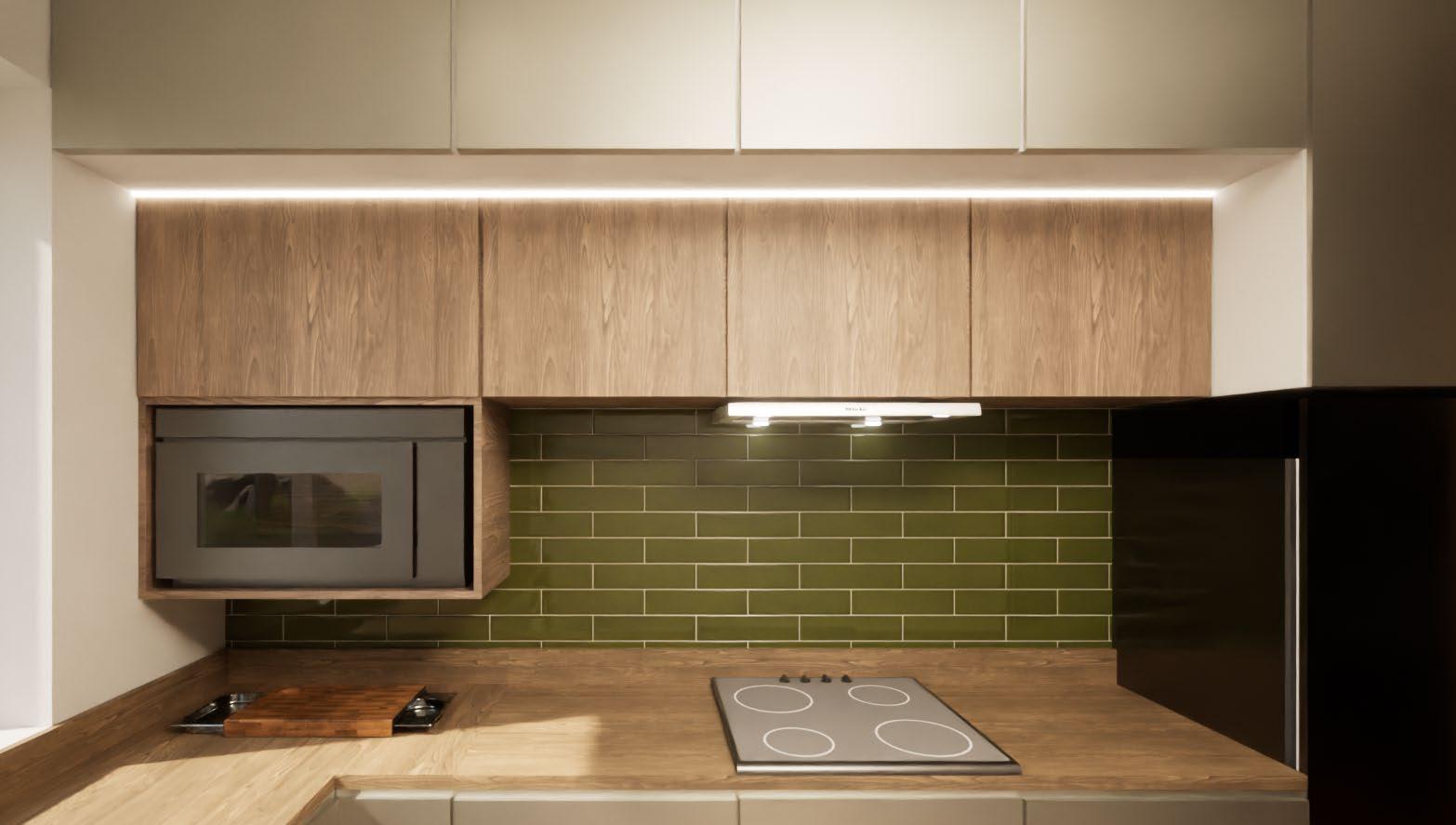

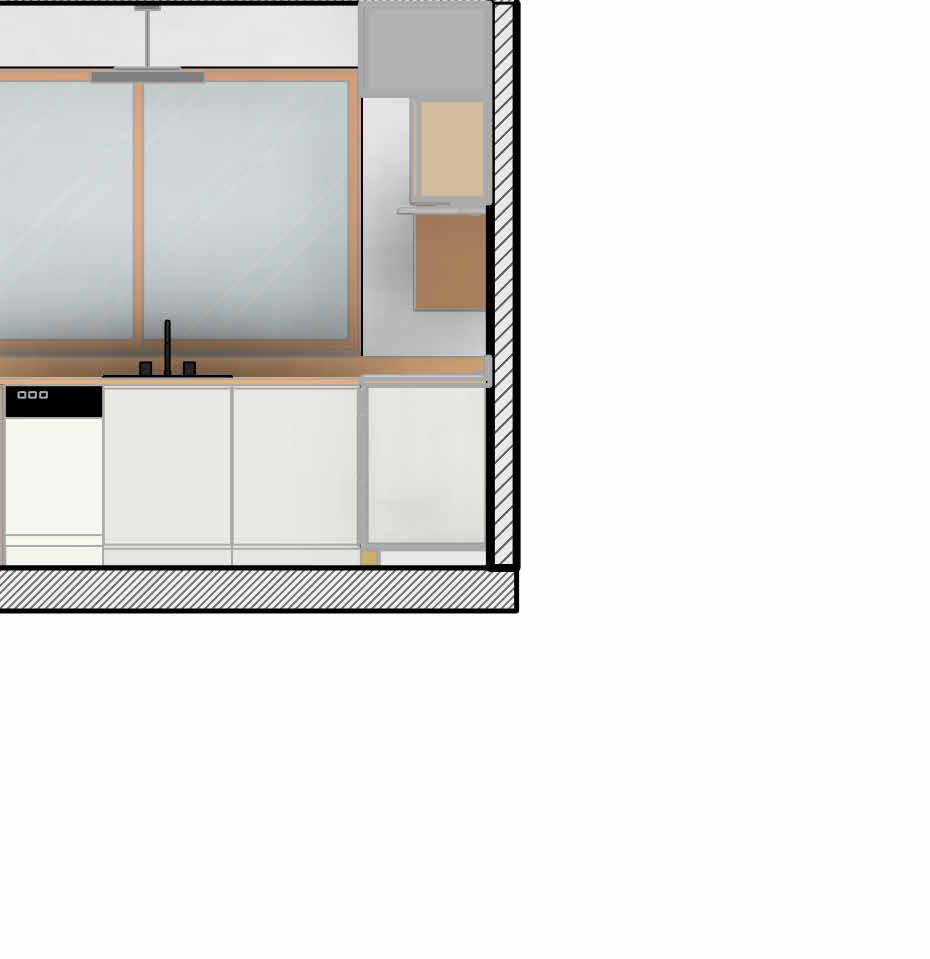

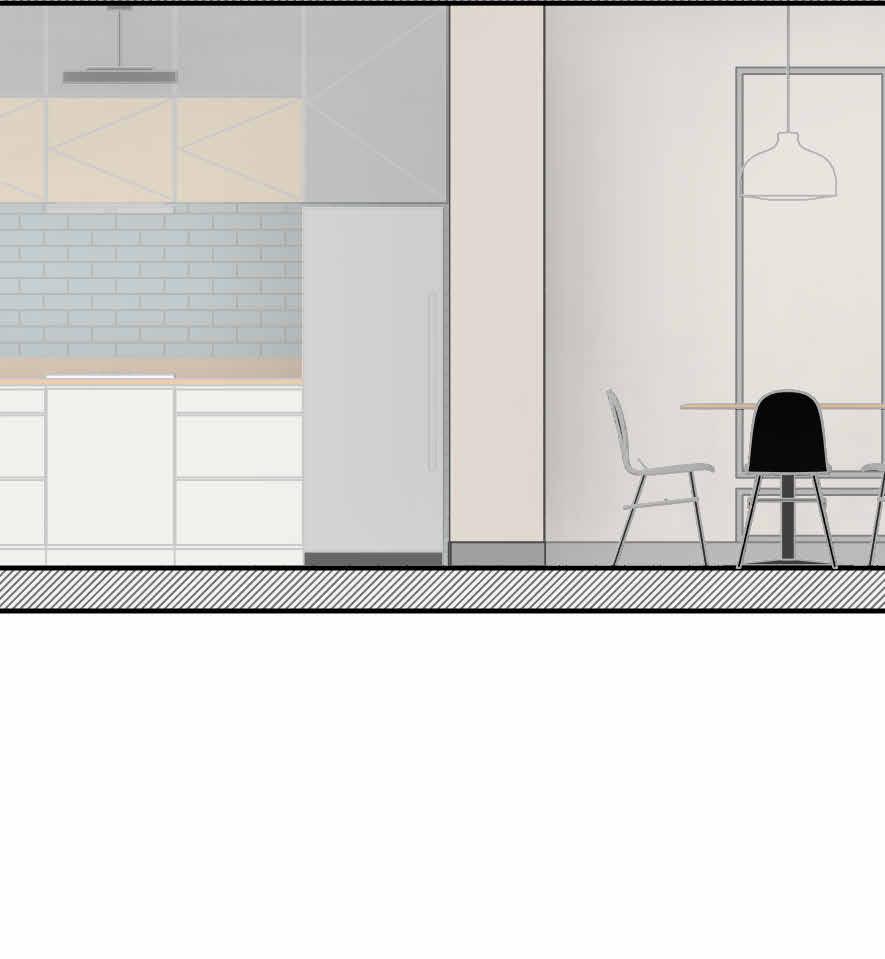

RENDER FRONTAL

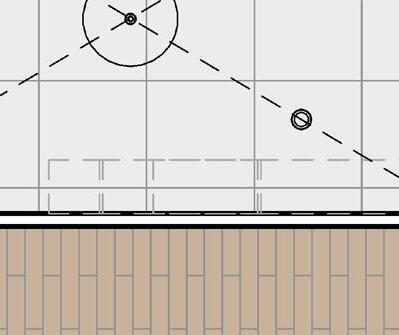

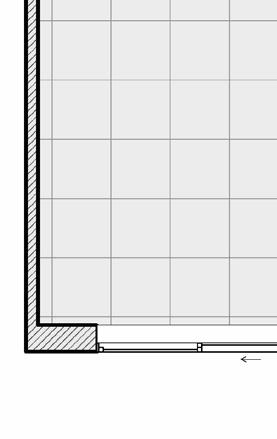

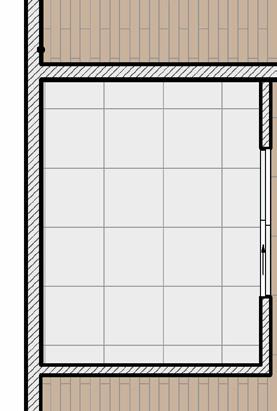

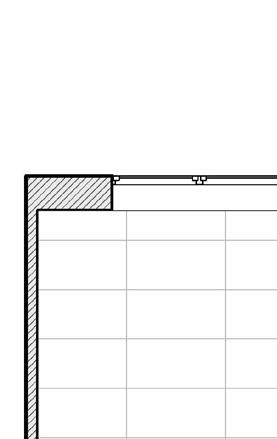

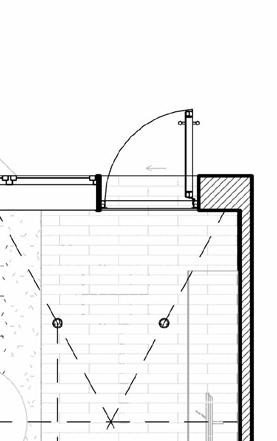

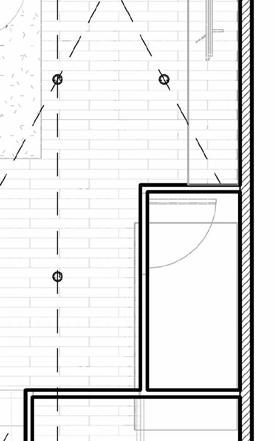

KITCHEN PLANO DE SUELOS-TECHOS-LUMINARIAS

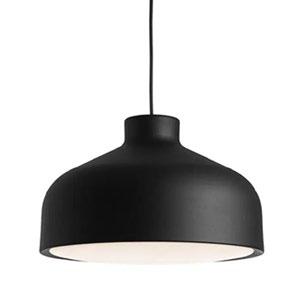

LAMPARA LED P- ZERO
LUZ CALIDA
CANTIDAD: 4
POTENCIA: 10W 4000K

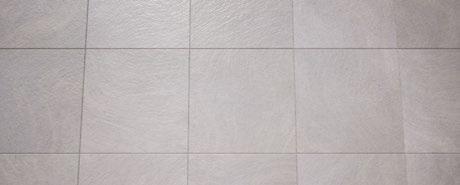

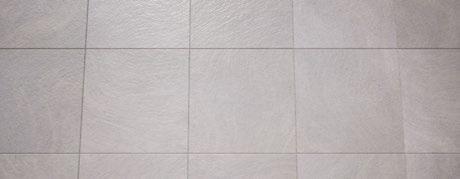

• tipo: porcelanato gris matte
• dimensiones: 50x50x0.5cm
• area total: 9.7m2
• ambiente: Cocina
• tipo: tablero de yeso repintado
• dimensiones: placas 1mx1m+rec.
• area total: 9.7m2
• ambiente: Cocina
LUMINARIAS
• tipo: LED
• 1: LAMPARA LED prios
• 2: PLAFON LED PRIOS AUREKA
• 3: TIRA LED PAULMANN

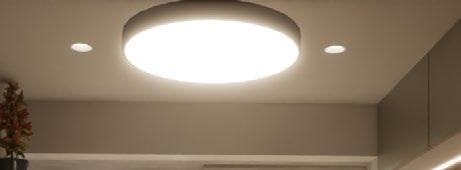

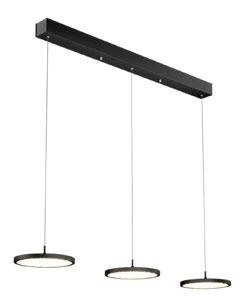

PLAFON LED AUREKA LUZ CALIDA
CANTIDAD: 1
POTENCIA: 6W 4200K

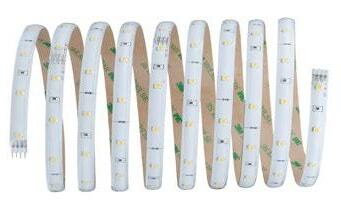

TIRA LED PAULMANN
LUZ CALIDA
CANTIDAD: 1
POTENCIA: 5W 4000K
18 s 6.29 3.33 2.69 0.90 1.78 2.80 1.04 2.09 1.02 4.21 0.75 2.65 1.04 0.42 3.77 s 6.29 3.33 2.69 0.90 1.78 2.80 1.04 2.09 1.02 4.21 0.75 2.65 1.04 0.42 S2 T2 1 1 1 1 2 3
SUELO 2 TECHO 2
1
T2 S2
2 3

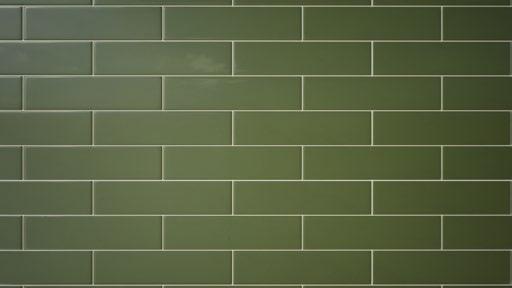

REVESTIMIENTO 4
• tipo: ceramica brillo
• dimensiones: modulo 15x30cm
• origen: gladymar
• ambiente: Cocina

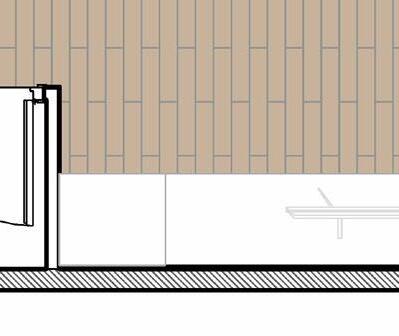

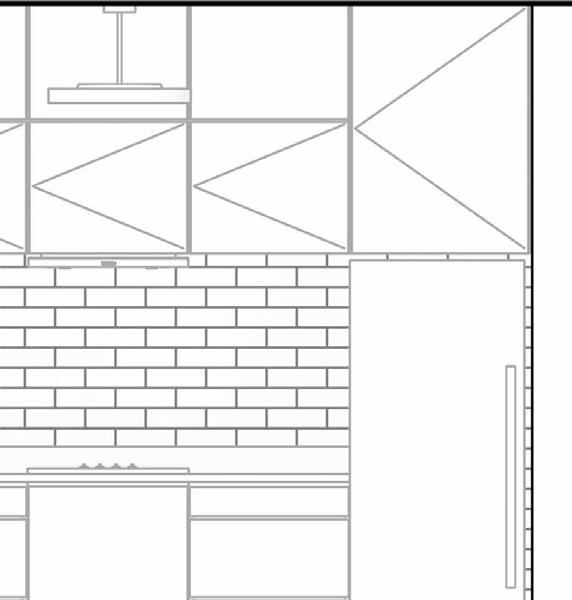

PLANO DE PARAMENTOS
REVESTIMIENTO 5
• tipo: pintura latex blanco alba
• dimensiones: aplicado en pared
• origen: Monopol
• ambiente: Cocina
19
R4
R5
R1
R4
R2 R5 R2
R3

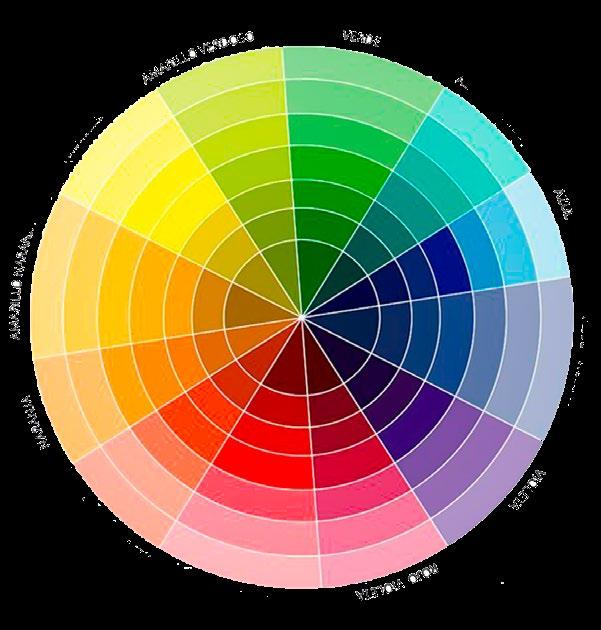

KITCHEN PALETA DE COLORES Y ARMONÍA
ARMONÍA ANALOGA DE 3 COLORES
La combinación de colores que están próximos en el circulo cromático da como resultado un acabado moderno, demuestra sencillez, transmite colores relacionados a la naturaleza. El acabado de madera es un sinónimo de calidez, el verde oliva vincula al usuario a lo natural y transmite tranquilidad y por ultimo el gris semi matte que absorbe la luz y reflectancia en el ambiente. Las paredes están revestidas por un blanco alba que contiene todas estas cualidades indicadas.
tranquilidad - contemporáneo - estílo
20 FFF6EC BBBCB5 B9935A 626737 BLANCO ALBA GRIS CEPILLADO OCRE VINTAGE VERDE OLIVA PRO 25% 50% 15% 10%
CALCULO DE LUMINARIAS
EN PLANTA
La cocina de igual manera debe ser cálida. Los clientes sugieren aprovechar al máximo el espacio y la circulación para la elaboración de comida y recetas. Esta debe incluir un pequeño huerto urbano, colores claros, salpicadero con tonos claros o referencias a la naturaleza o tonalidades clave color verde y mueble de cajones altos hasta el techo.

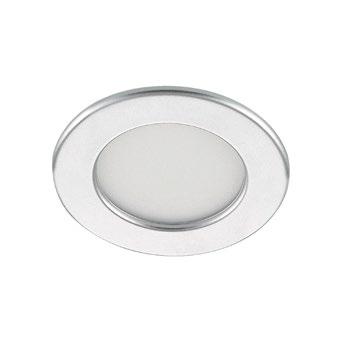

TIPO DE LUMINARIA
• MARCA: PRIOS
• TIPO: EMPOTRADA
• TEMPERATURA: 4000K
• ANGULO: 120°
• FLUJO LUMINOSO: 400lm
• DIAMETRO: 10cm
• MATERIAL: POLICARBONATO
• MARCA: PRIOS
• TIPO: COLGANTE
• TEMPERATURA: 4200K
• ANGULO: 120°
• FLUJO LUMINOSO: 3500Lm
• DIAMETRO: 23cm
• MATERIAL: POLICARBONATO
• MARCA: PAULMANN
• TIPO: ADHERENTE
• TEMPERATURA: 4000K
• ANGULO: - LINEAL
• FLUJO LUMINOSO: 250Lm
• LARGO: 4m
• MATERIAL: PLASTICO
21
A 0.88 0.88 0.88 0.88 1.58 10.68 A 10.68 100 1 Nivel 1 1 100 A101 Nivel 2
UBICACIÓN
LAMPARA LED PRIOS
LAMPARA LED PRIOS
PLAFON LED PRIOS AUREKA
PLAFON LED PRIOS AUREKA
TIRA LED PAULMANN
TIRA LED PAULMANN
R A 1.78 0.90 1.09 2.10 2.12 0.90 0.30 0.30 0.30 3.69 2.01 1 Nivel 1 1 1 1 1 2 3 1 1 2 3 2 3

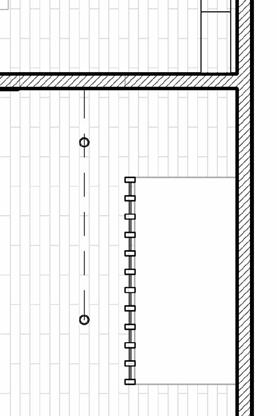

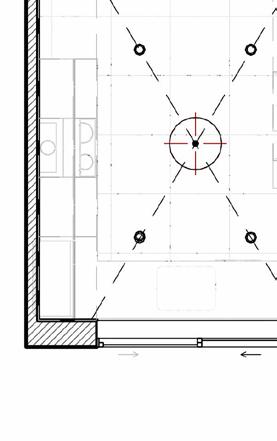

KITCHEN PLANO DE LUMINARIAS
CALCULO DE NIVEL DE ILUMINACIÓN RECOMENDADO
• formula: 1lux = 1lm / m2 -
• 1lux x 1m2 = 1lm
• Lumenes recomendados para cocina
COCINA 9.5m2
CANTIDAD DE LAMPARAS DESTINADAS PARA COCINA
• = 500-600lux
calculo:
• 600lx(reccomendado) x 9.5m2
• = 5700Lm.
LAMPARA LED PRIOS
• TEMPERATURA: 4000K
• ANGULO: 120°
• FLUJO LUMINOSO: 400lm
PLAFON LED PRIOS AUREKA
• TEMPERATURA: 4200K
• ANGULO: 120°
• FLUJO LUMINOSO: 3500Lm
TIRA LED PAULMANN
• TEMPERATURA: 4000K
• ANGULO: - LINEAL
• FLUJO LUMINOSO: 250Lm
x4 lamparas 400Lm x 4lamp.=1600Lm
x1 lamparas x3 tiras
3500Lm x 1lamp.=3500Lm
250Lm x 1tira. = 750Lm
TOTAL = 5850Lm
22
1.78 0.90 1.09 2.69 2.10 2.12 0.90 0.30 0.30 0.30 3.69 2.01 0.60 1.04 1.04 0.15 1.01 1.14 5.10 10.68
10.68
1 2 3 1.92 0.36 0.36 1 1 2 3

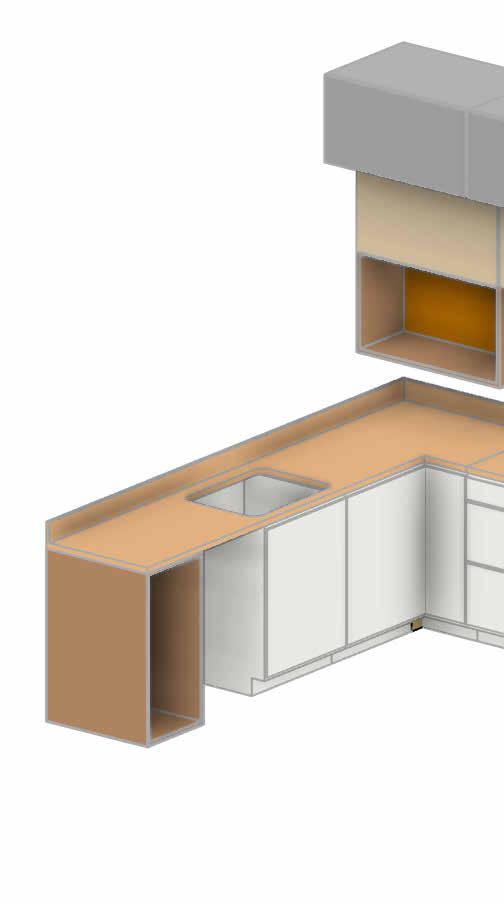

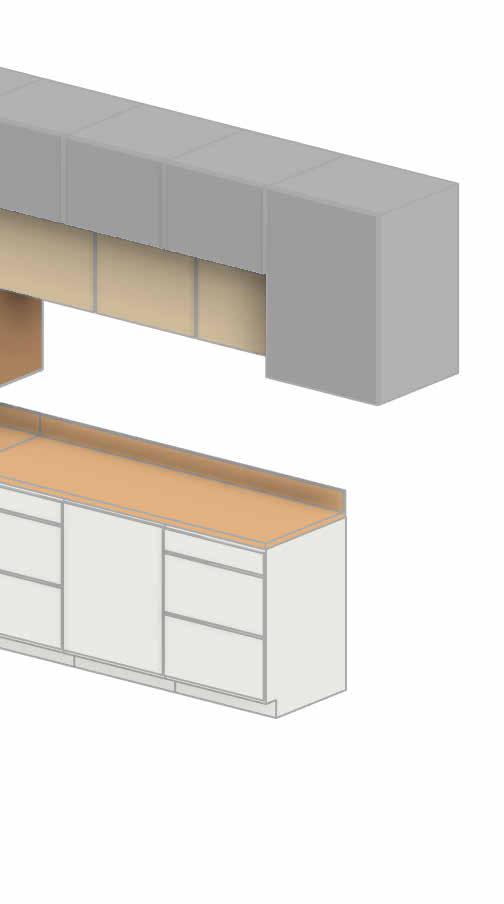

MUEBLES A MEDIDA
M4 M5 M6 M7 M7 MUEBLE COMPLETO DE COCINA
MADERA: PANEL + MELAMINA 2.63 1.92 0.53 0.60 0.68 0.60 0.68 0.60 0.65 0.09 0.76 0.13 0.22 0.50 0.50 0.43 0.88 0.10 0.40 0.46 0.60 0.60 0.60 2.09

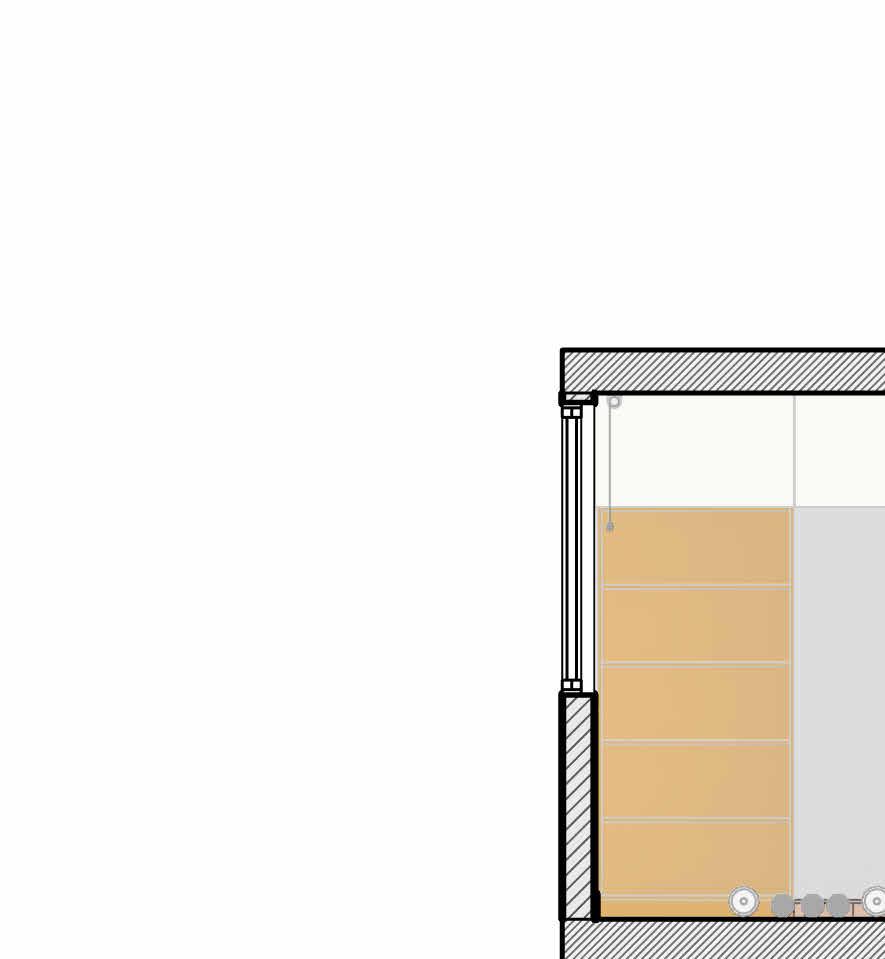

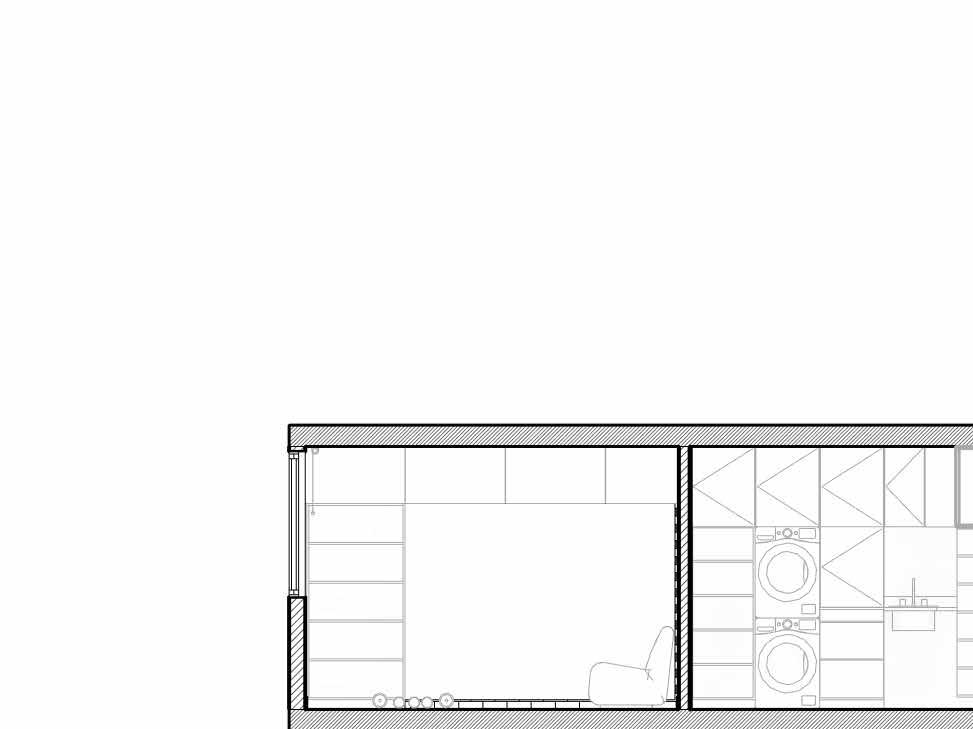

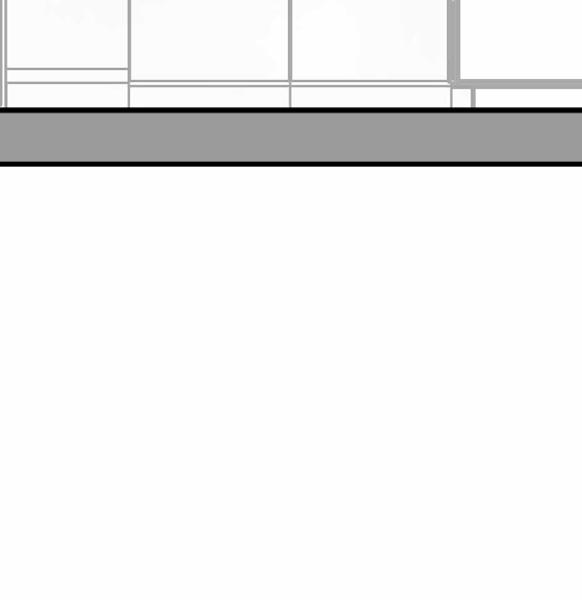

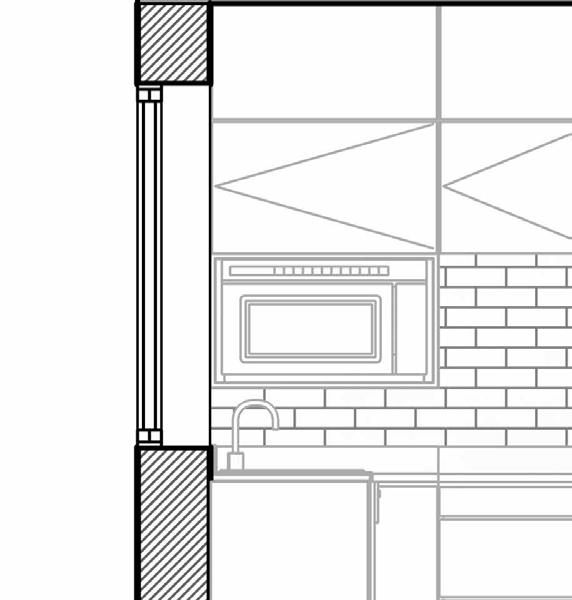

CORTE LATERAL

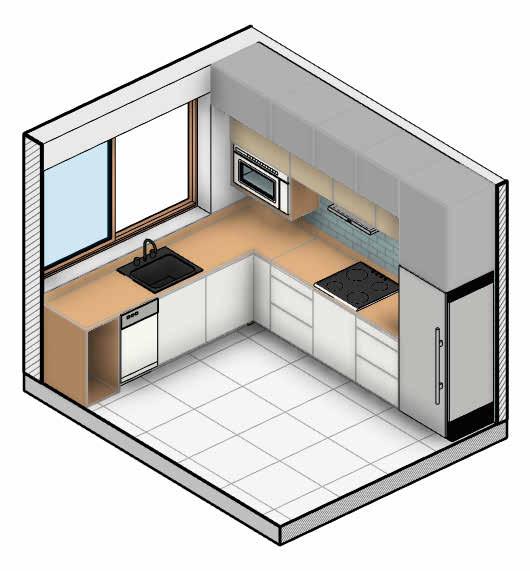

KITCHEN EQUIPAMIENTO

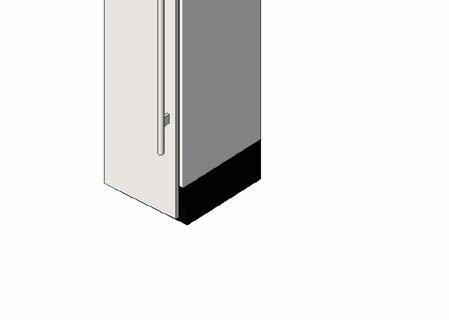

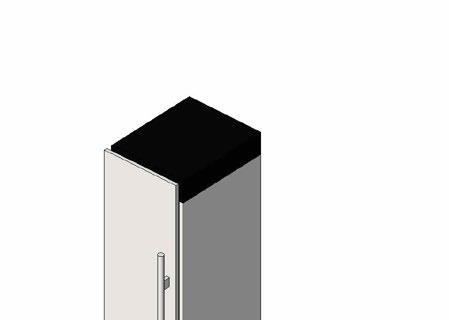

REFRIGERADOR
• MARCA : SAMSUNG 18P
TIPO: ELECTRICO / SIMPLE P
• ACABADO: METAL MATTE
• FORMA:VERTICAL
• TIENDA: DISMAC
• POTENCIA: 220W
DIMENSIONES: 60X172X65cm
• COSTO: 8500BS.
M2 M3
P. VITROCERAMICA
• MARCA : BOSCH
TIPO: ELECTRICO / SIMPLE P
• ACABADO:NEGRO MATTE
• FORMA:PLANA EMPOTRADA
• TIENDA: DISMAC
• POTENCIA: 220W
DIMENSIONES: 51X56X49cm
• COSTO: 7000BS.
M1 M4 M5 M6
• MARCA : BOSCH
TIPO: ELECTRICO / SIMPLE P
• ACABADO:NEGRO MATTE
• FORMA:ALTA EMPOTRADA
• TIENDA: DISMAC
• POTENCIA: 220W
DIMENSIONES: 51X56X49cm
• COSTO: 1200BS.
MICROONDAS
• MARCA : LG
TIPO: ELECTRICO
• ACABADO: GRIS MATTE
• FORMA:HORIZONTAL
• TIENDA: DISMAC
• POTENCIA: 220W
DIMENSIONES: 50X45X40cm
• COSTO: 2000BS.
FREGADERO
• MARCA : KOHLER
TIPO: EMPOTRADO
• ACABADO: GRIS MATTE
• FORMA:EMPOTRADO
• TIENDA: COPRODUMAT
• POTENCIA: -
DIMENSIONES: 63X21X55cm
• COSTO: 2800BS.
LAVABAJILLAS
• MARCA : SAMSUNG
TIPO: ELECTRICO / SIMPLE
• ACABADO: GRIS METAL MATTE
• FORMA:VERTICAL
• TIENDA: DISMAC
• POTENCIA: 220W
DIMENSIONES: 60X55X80cm
• COSTO: 8500BS.
24

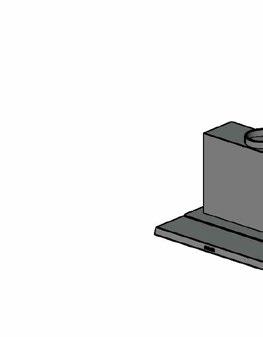

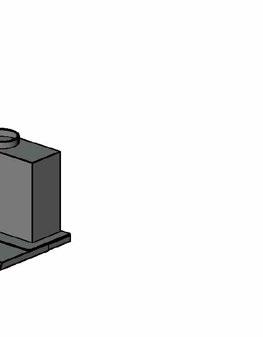

EXTRACTOR Diámetro
25
RENDER FRONTAL

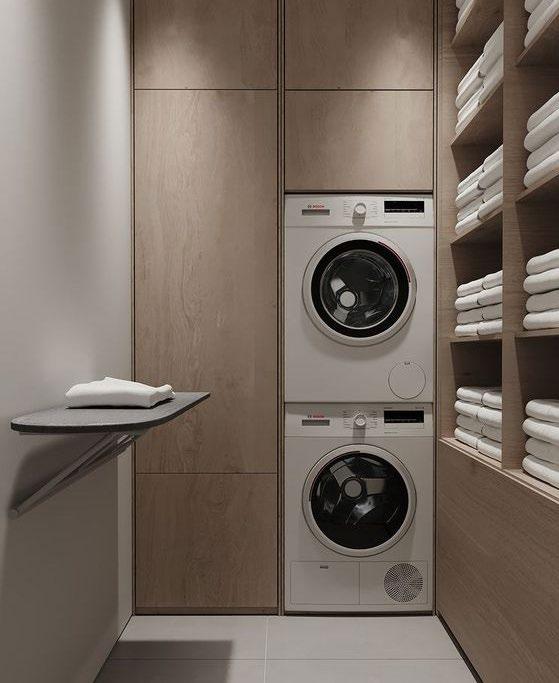

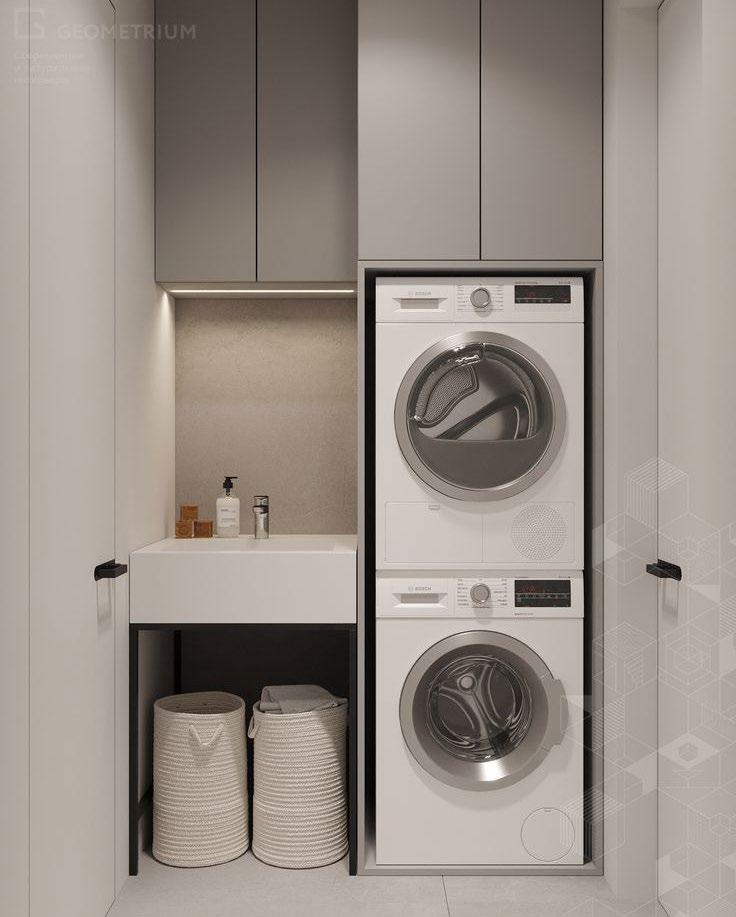

LAUNDRY ROOM MOODBOARD 4
el cuarto de limpieza debe ser sencilla y de igual manera con colores predominantes dentro del hogar. Ordenado, claro y con un mueble de almacenamiento cerrado. Los equipos d lavado deben estar apilados o acomodados de manera correcta y funcional.
26
ZONIFICACIÓN
AREA DE LAVADO / SECADO
ALMACENAJE ROPA SECA
AREA HUMEDA
AREA DE ALMACENAJE
CIRCULACIÓN GENERAL
CIRCULACIÓN
CIRCULACIÓN GENERAL
CIRCULACIÓN ENTRE MUEBLES / ESPACIOS
27

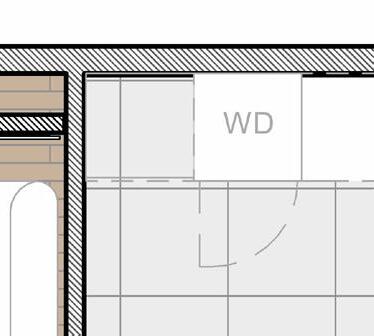

28 WD A BB BB 0.92 2.55 0.00 2.90 3.74 0.36 4.03 0.40 3.48 0.90 0.30 0.30 0.30 0.30 0.30 0.30 0.30 1.04 0.59 0.16 0.65 2.59 0.50 3.48 2.58 1.09 1.13 1.59 0.56 1.59 0.35 2.62 1.82 DISTRIBUCIÓN 1
2 5 3 2 3 4 5 5 ACCESO AREA DE LAVADO ALMACEN CERRADO ALMACEN ROPA LIMPIA MAQUINAS
1 4

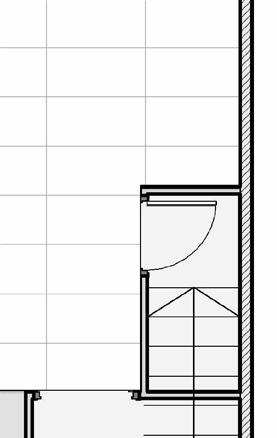

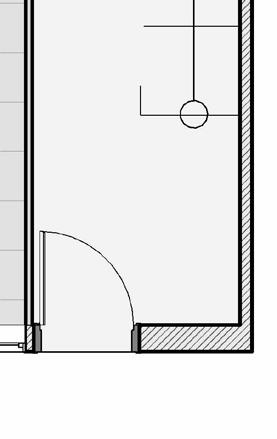

PA-LR Planta alta - laundry room Esc. gráfica 0m 1m 2m 4m
LAUNDRY ROOM DISTRIBUCIÓN
29

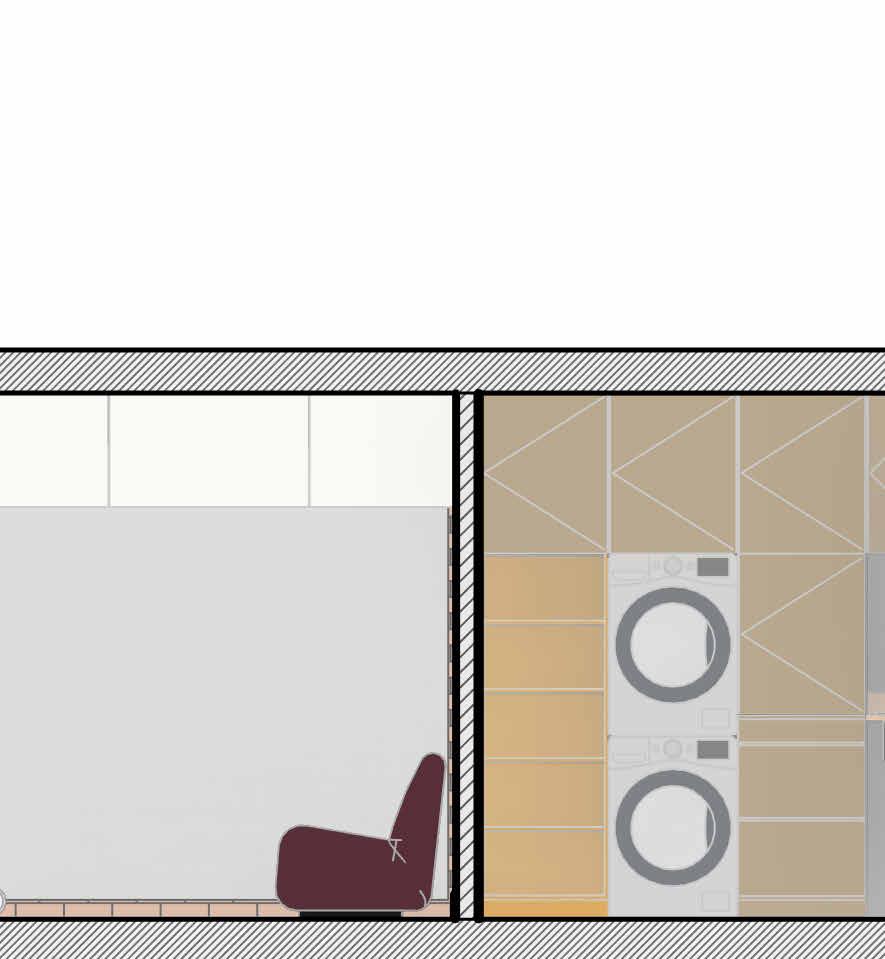

VISTA FRONTAL
LAUNDRY ROOM

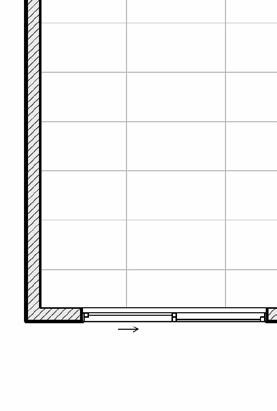

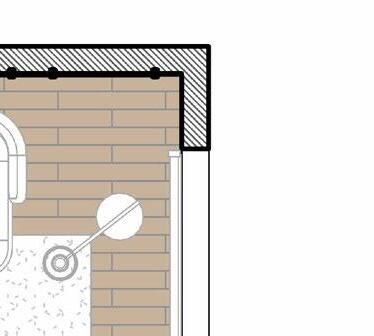

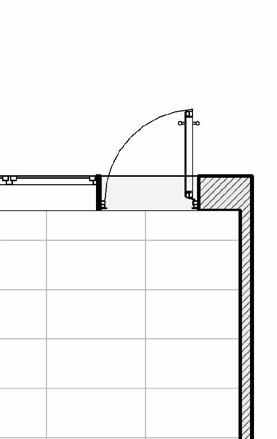

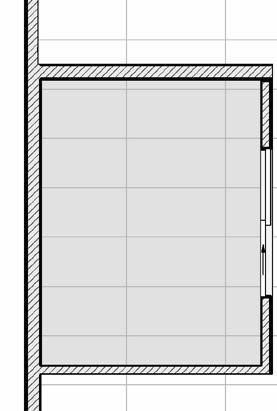

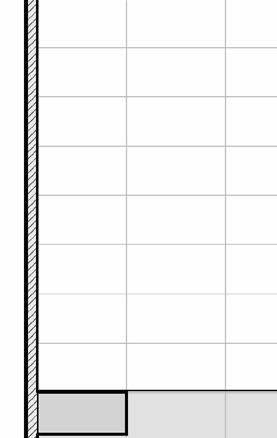

PLANO SUELOS - TECHOS - LUMINARIAS
LAMPARA LED P- ZERO
LUZ CALIDA
CANTIDAD: 4
POTENCIA: 10W 4000K
SUELO 3
• tipo: PORCELANATO MATTE
• dimensiones: 50x50x0.5cm
• area total: 6.5m2
• ambiente: laundry
• tipo: tablero de yeso repintado
• dimensiones: placas 1mx1m+rec.
• area total: 6.5m2
• ambiente: laundry
• tipo: LED
• 2: LAMPARA LED prios
• cantidad: 4 lamparas
• flujo luminoso : 400lm.
• temperatura: 4000k.
30 3.74 0.90 0.30 0.30 0.30 0.30 0.30 0.30 0.30 1.04 4.80 3.48 4.80 3.48 2.33 3.01 4.80 2.47 3.75 3.74 0.30 0.30 0.30 0.30 0.30 4.80 3.48 4.80 2.33 3.01 4.80 2.47 3.75 S3 T3
TECHO 3 LUMINARIAS
1
S3 T3 1

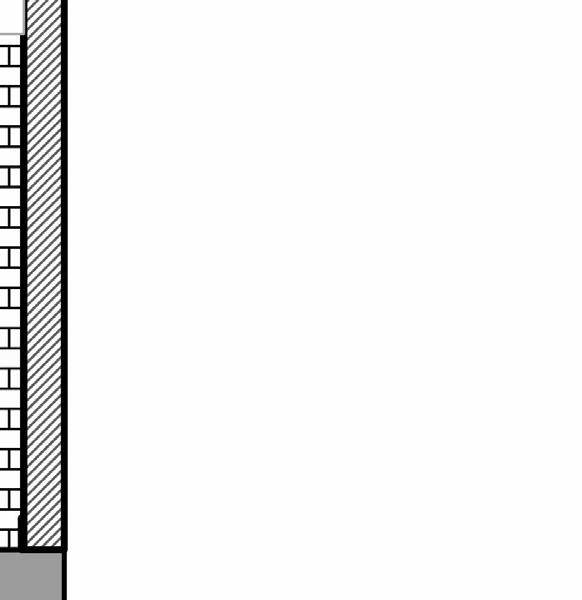

PLANO DE PARAMENTOS
REVESTIMIENTO 8 REVESTIMIENTO 9
• tipo: pintura latex blanco alba
• dimensiones: aplicado en pared
• origen: Monopol
• ambiente: LAUNDRY

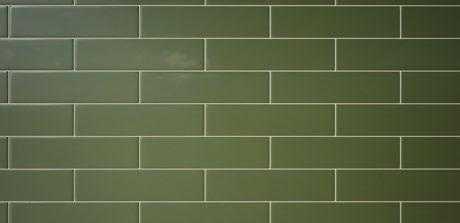

• tipo: ceramica tipo liston
• dimensiones: 7cmx20cmx0.5cm
• origen: GLADYMAR
• ambiente: LAUNDRY
31 R8 R9
R10 R7 R11 R12 R6 R8 R9 R9 R3 0m 1m 2m 4m

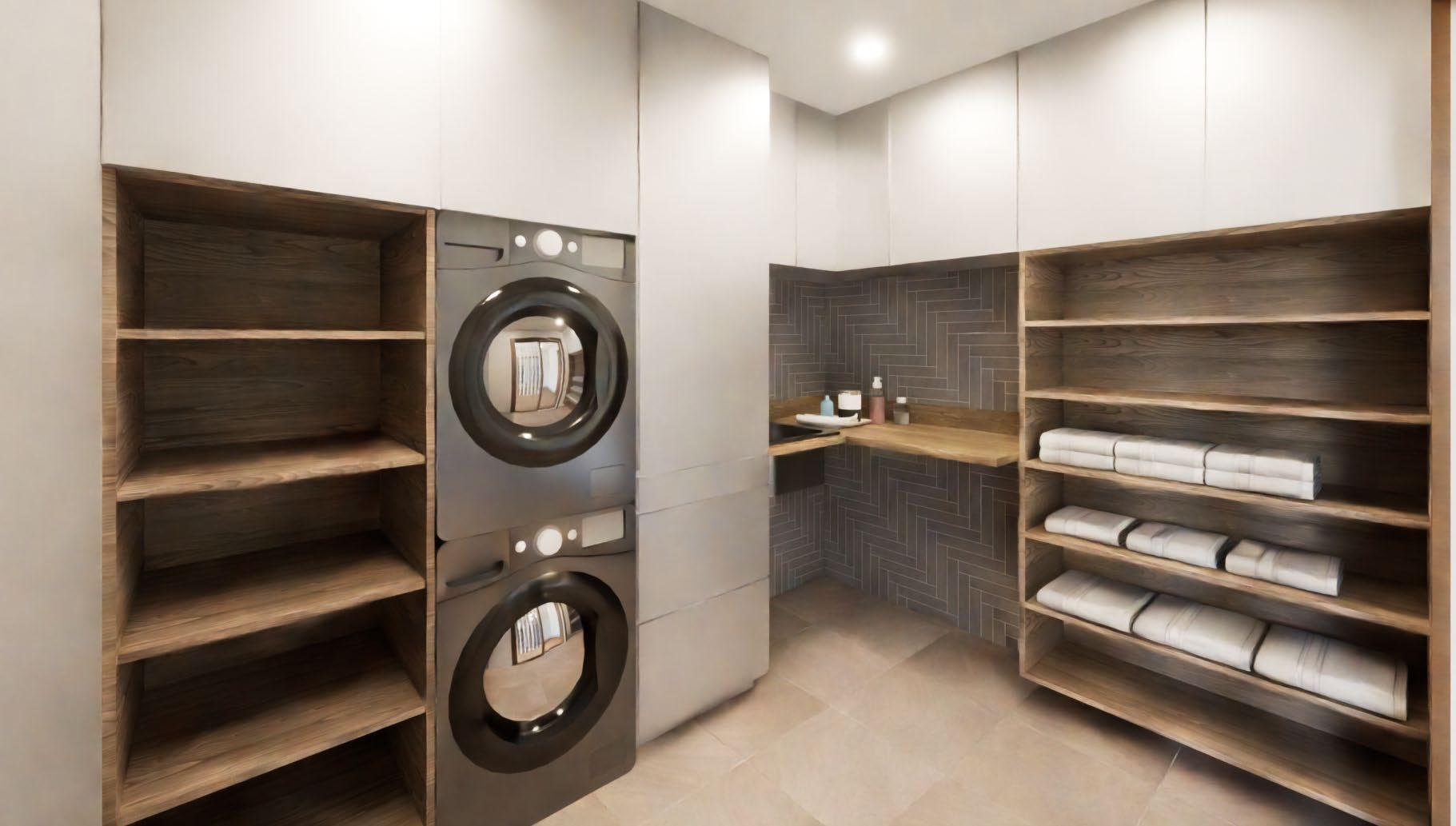

LAUNDRY ROOM RENDERS
32
RENDERS
33

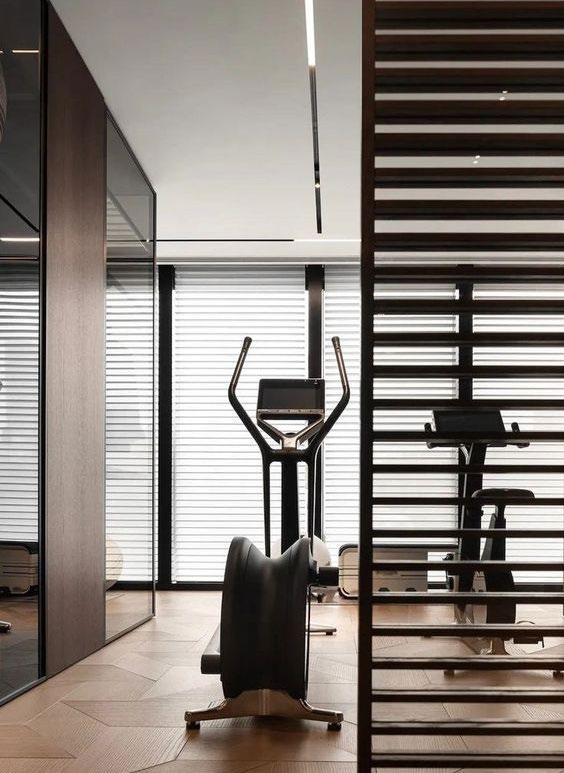

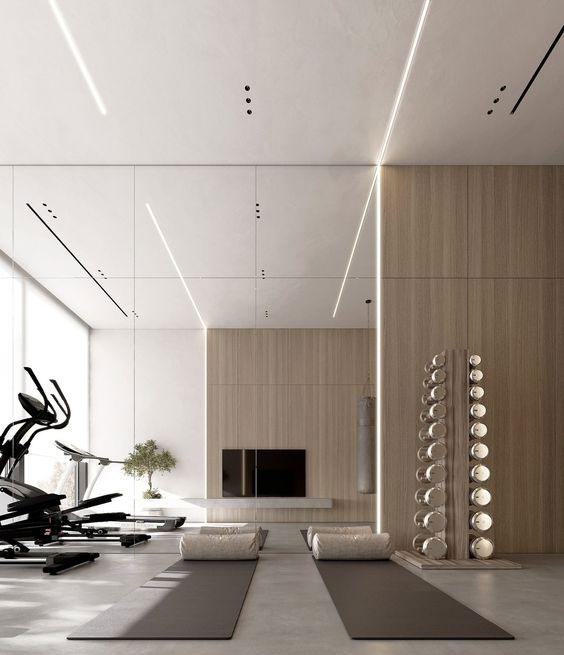

GYM ROOM MOODBOARD
Este espacio debe ser iluminado, contar con un gran espejo y espacio de almacenamiento de equipos para practicar ejercicio en casa. Además de tener una maquina para hacer cardio y un piso de goma para absorber golpes.
34
5
ZONIFICACIÓN
ALMACEN ALTO
ALMACENAJE DE PESAS/ITEMS
AREA DE EJERCICIO
ESPEJO EMPOTRADO
ZONIFICACIÓN Y CIRCULACIÓN
CIRCULACIÓN
CIRCULACIÓN GENERAL
CIRCULACIÓN ENTRE MUEBLES / ESPACIOS
35

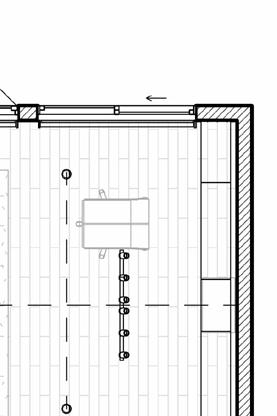

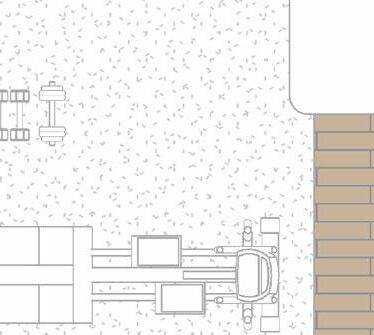

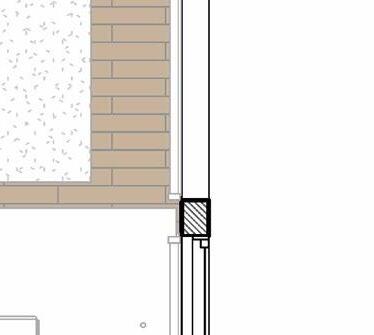

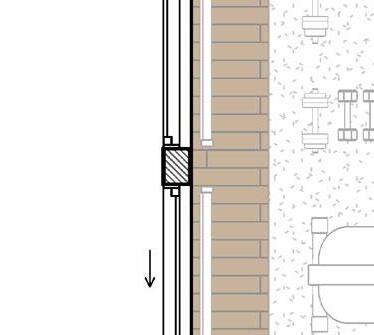

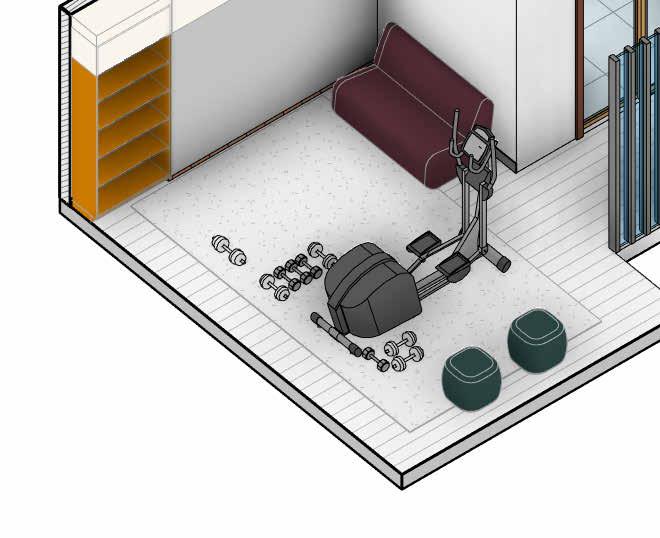

GYM ROOM DISTRIBUCIÓN
36 WD A BB BB 0.92 2.55 0.00 2.90 3.74 0.36 4.03 0.40 3.48 0.90 0.30 0.30 0.30 0.30 0.30 0.30 0.30 1.04 0.59 0.16 0.65 2.59 0.50 3.48 2.58 1.09 1.13 1.59 0.56 1.59 0.35 2.62 1.82 DISTRIBUCIÓN 1 1 4 2 5 6 3 2 3 4 5 6 ACCESO AMPLIO ESPEJO MAQUINA DE EJERCICIO ALMACEN DE PESAS SOFA CAMA PISO DE GOMA PA-GR Planta alta - gym room Esc. gráfica 0m 1m 2m 4m

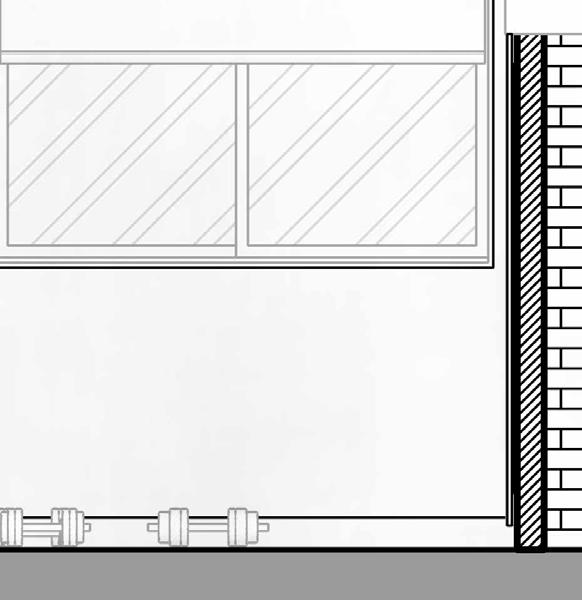

37

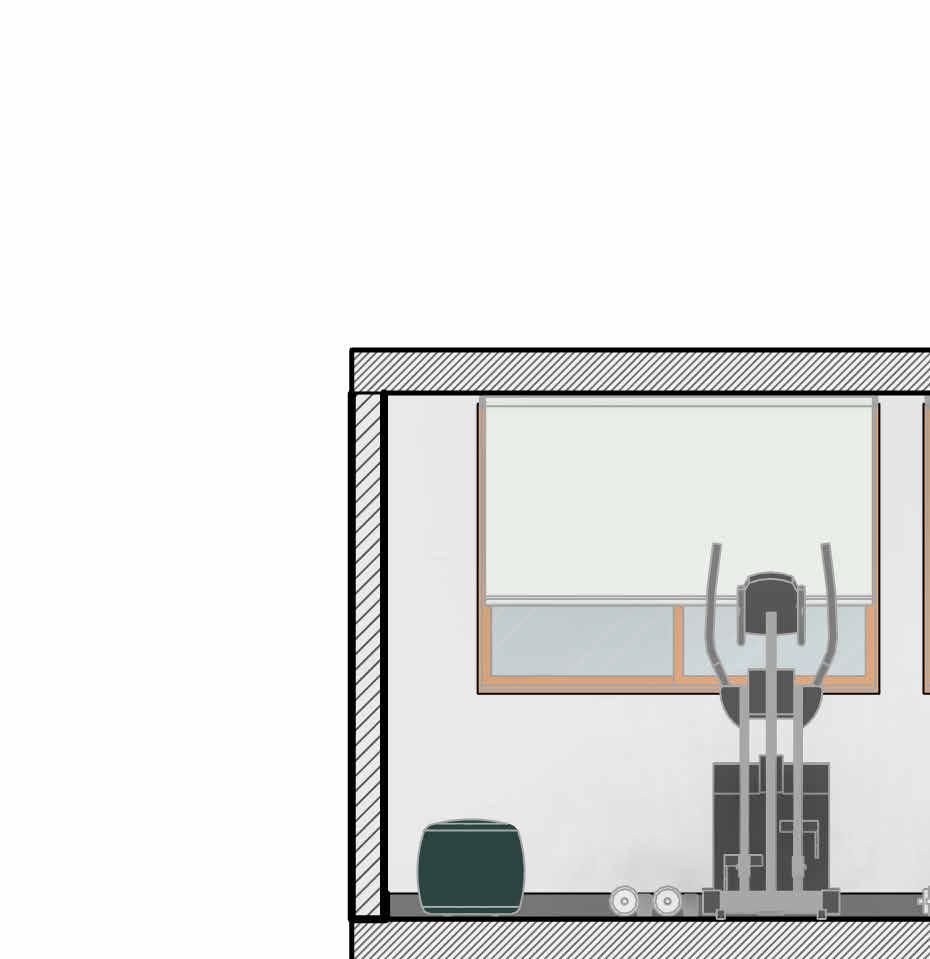

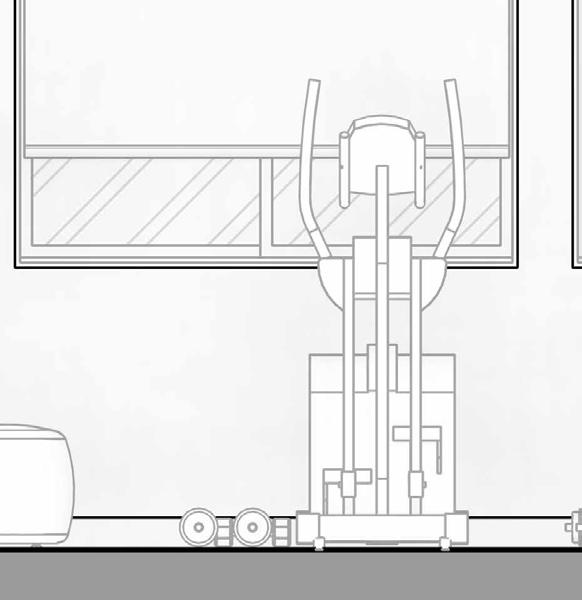

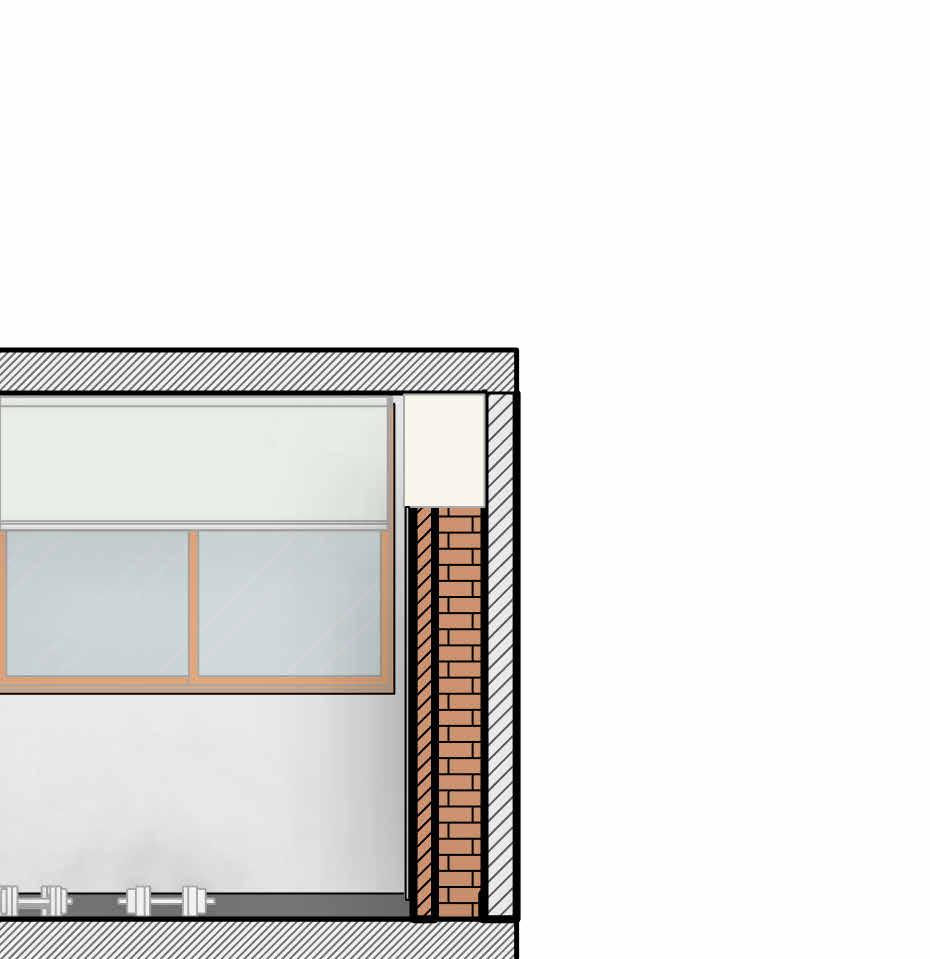

FRONTAL
VISTA
GYM ROOM

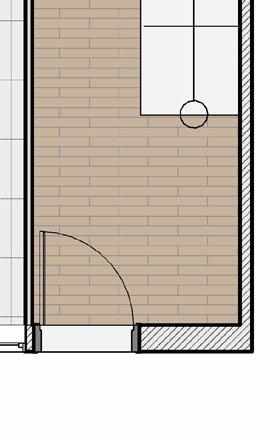

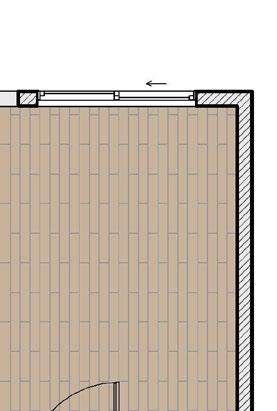

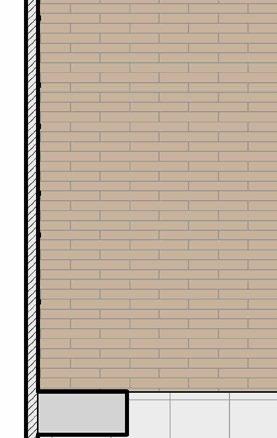

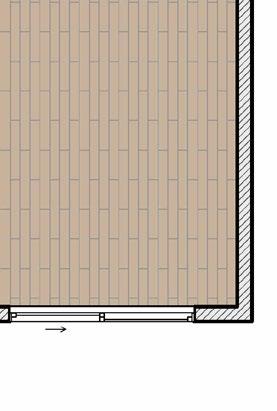

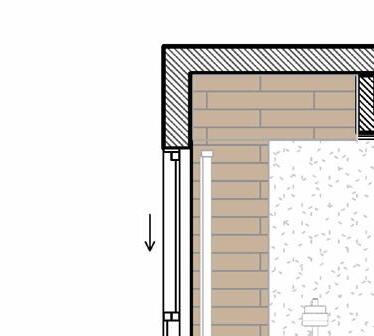

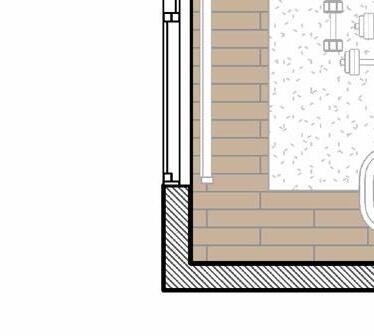

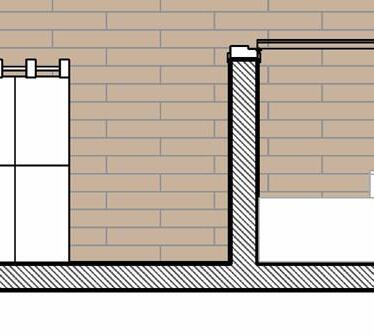

PLANO SUELOS - TECHOS - LUMINARIAS

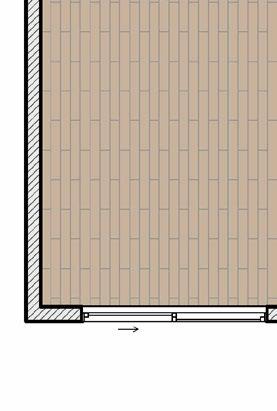

SUELO 4
• tipo: Entablonado de madera
• dimensiones: liston 100x15x2cm
• area total: 20m2
• ambiente: gym
TECHO 4
• tipo: tablero de yeso repintado
• dimensiones: placas 1mx1m+rec.
• area total: 20m2
• ambiente: gym
LUMINARIAS
• tipo: LED
• 2: LAMPARA LED prios
• cantidad: 10 lamparas
• flujo luminoso : 200lm.
• temperatura: 4000k.
38 3.74 0.90 0.30 0.30 0.30 0.30 0.30 0.30 0.30 1.04 4.80 3.48 4.80 3.48 2.33 3.01 4.80 2.47 3.75 3.74 0.30 0.30 0.30 0.30 0.30 4.80 3.48 4.80 2.33 3.01 4.80 2.47 3.75
S4 T4
1 1
P- ZERO
S4 T4
LAMPARA LED
LUZ CALIDA CANTIDAD: 4 POTENCIA: 10W 4000K
REVESTIMIENTO 6
• tipo: superficie PVC
• dimensiones: aplicado a pared
• origen: GLADYMAR
• ambiente: GYM
PLANO DE PARAMENTOS
REVESTIMIENTO 7
• tipo: pintura latex blanco alba
• dimensiones: aplicado en pared
• origen: Monopol
• ambiente: GYM
39
R6 R7
R11 R12 R6 R8 R9
R10 R7
R9 R3

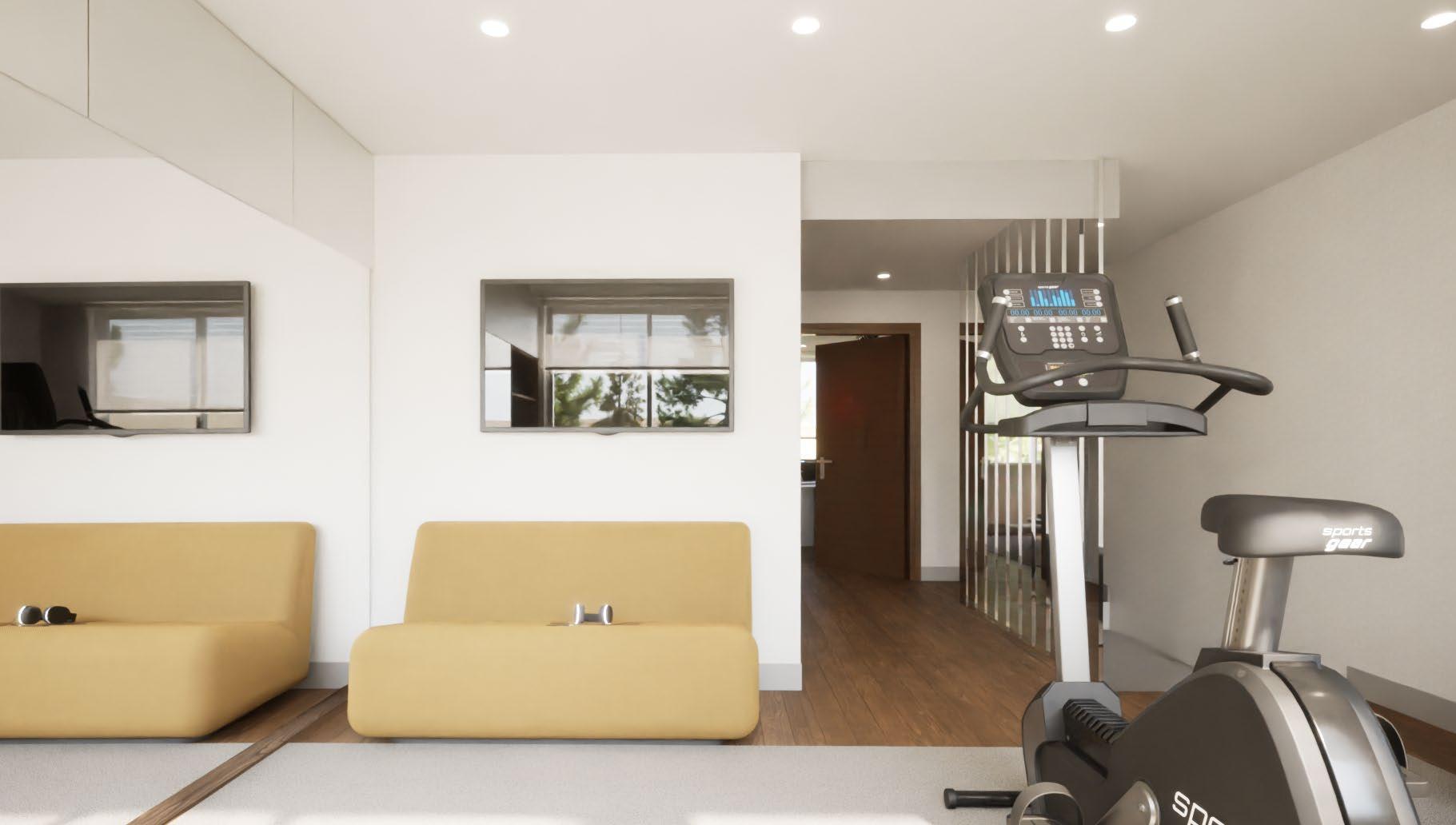

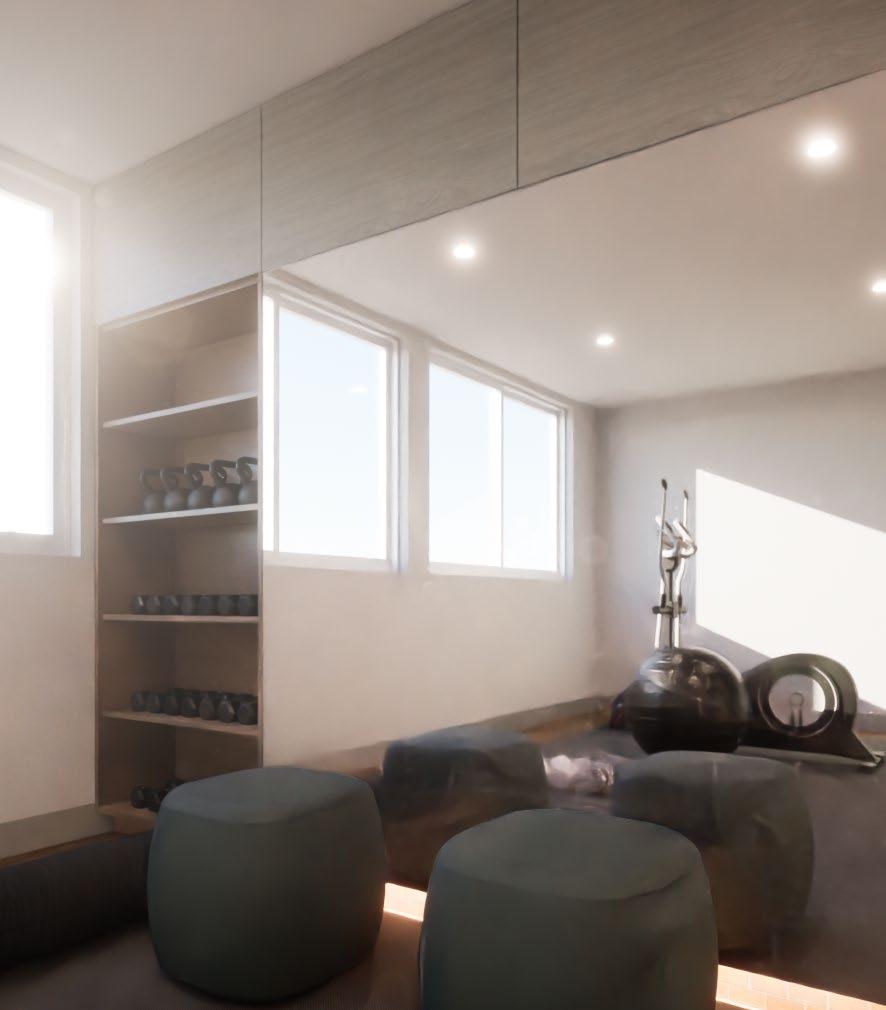

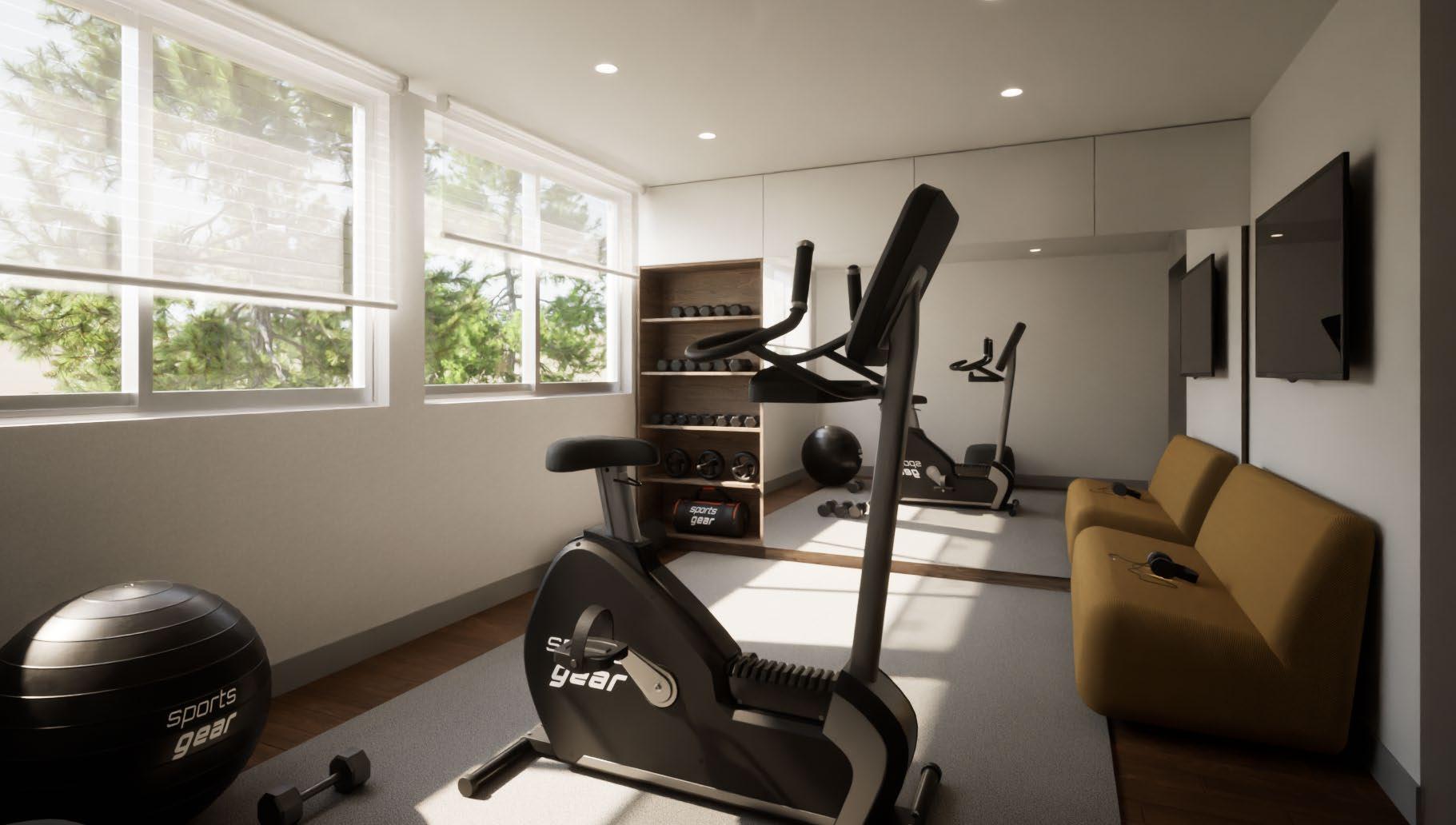

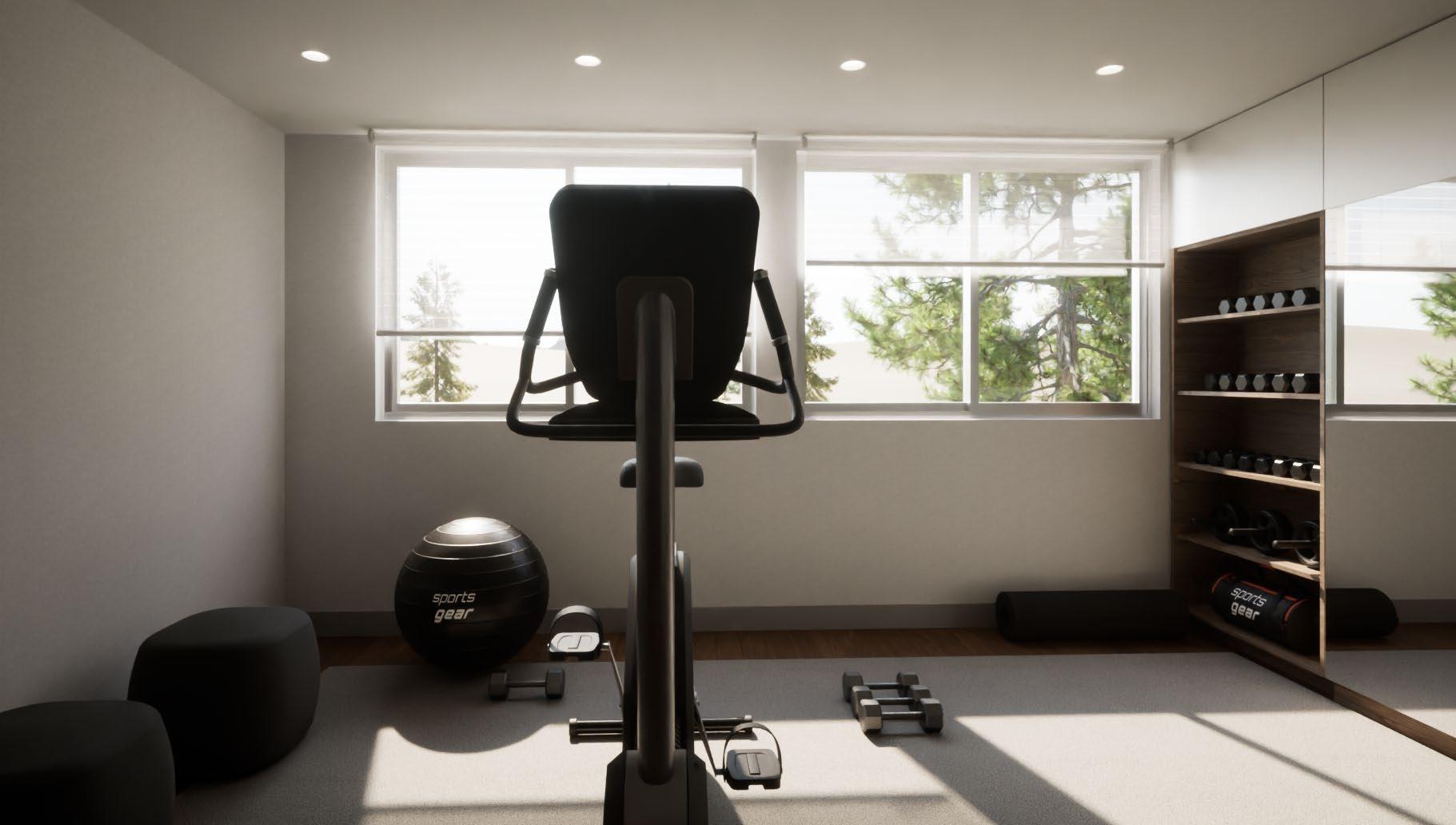

GYM ROOM RENDERS
40
RENDERS
41

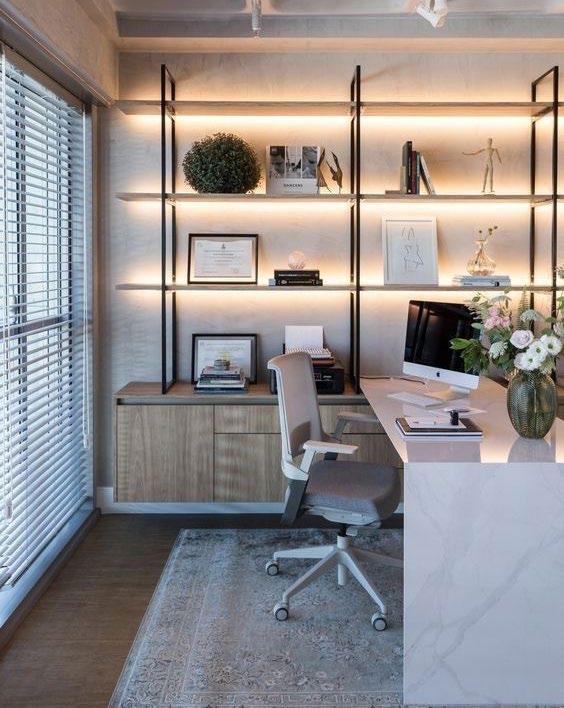

HOME OFFICE MOODBOARD
El estudio de Jesma debe reflejar su intención. Ser un espacio que contiene un enfoque de producción audiovisual con iluminación natural y personalizado que refleje inspiración. El espacio debe reflejar armonía, elegancia, confianza y naturaleza.
42 6
ZONIFICACIÓN
ALMACEN ALTO
ALMACENAJE GENERAL
ESCRITORIO DE TRABAJO
DECORACIÓN VERDE
ZONIFICACIÓN Y CIRCULACIÓN
AREA DE PRODUCCIÓN
CIRCULACIÓN GENERAL
CIRCULACIÓN ENTRE MUEBLES / ESPACIOS
43
HOME OFFICE DISTRIBUCIÓN
ESTILISMO
Un estilismo que transmite naturalidad por las texturas y colores aplicados. El uso del ambiente es para generar contenido en redes sociales con un enfoque en la alimentación saludable y las ventajas de todo lo natural y orgánico que existe. Este ambiente contiene un mueble empotrado muy sutil con un sofá en contraste con el fondo que recibe luz artificial puntual haciendo de un buen escenario para la elaboración de videos.
44 WD A BB BB 0.92 2.55 0.00 2.90 3.74 0.36 4.03 0.40 3.48 0.90 0.30 0.30 0.30 0.30 0.30 0.30 0.30 1.04 0.59 0.16 0.65 2.59 0.50 3.48 2.58 1.09 1.13 1.59 0.56 1.59 0.35 2.62 1.82 DISTRIBUCIÓN 1 1 4 2 5 6 7 8 3 2 3 4 5 6 7 8 ACCESO MESA DECORATIVA AREA DE ALMACENAJE SOFA PARA PRODUCCIÓN FONDO POSTPRODUCCIÓN MACETERO VERTICAL AVENTANAMIENTO AREA DE TRABAJO
Esc. gráfica 0m 1m 2m 4m
PA-HF Planta alta - home office

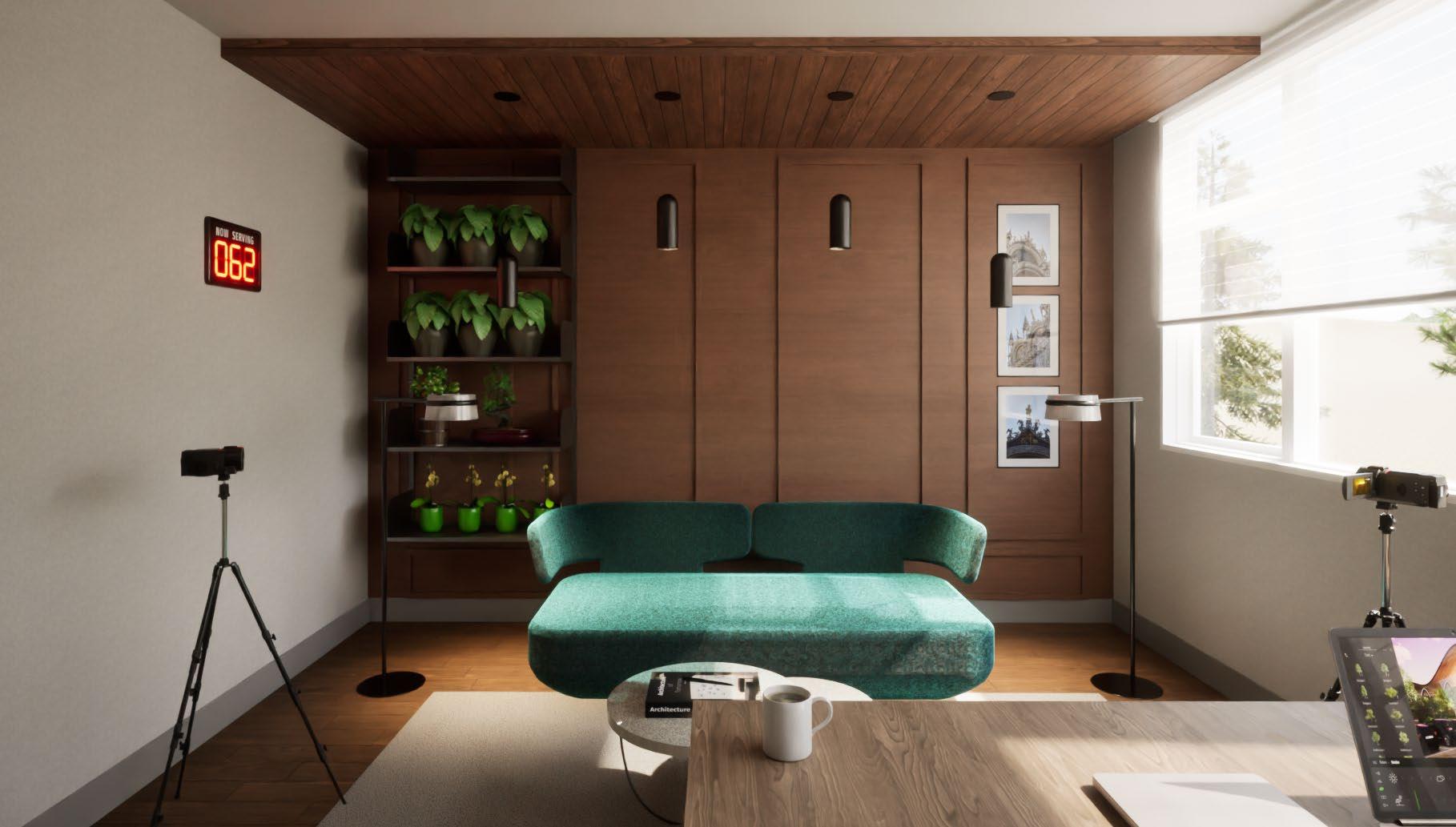

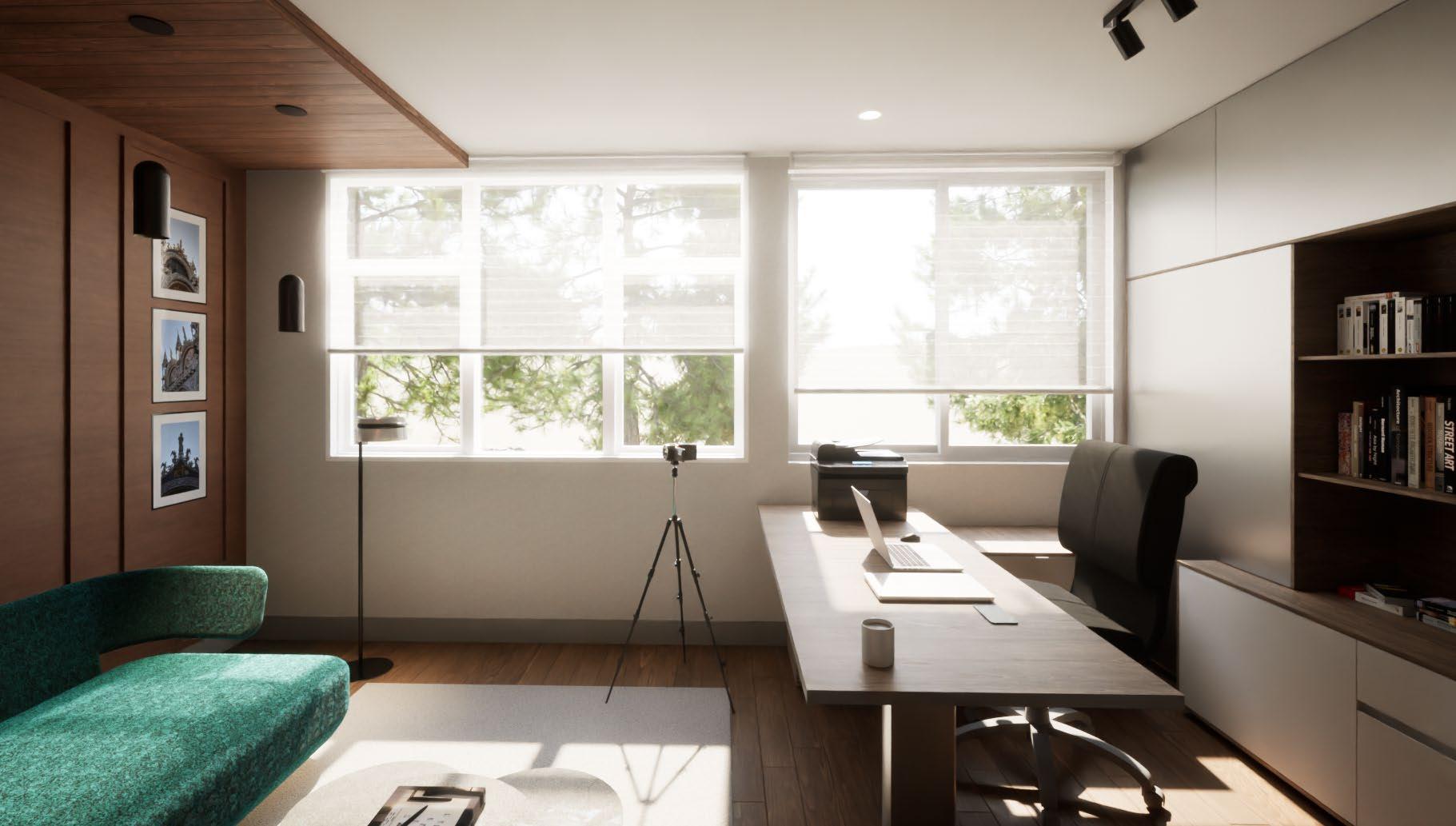

RENDERS
45
HOME OFFICE PLANO SUELOS - TECHOS - LUMINARIAS
LAMPARA APLIQUE 3L-FB LUZ CALIDA
CANTIDAD: 5
POTENCIA: 5W 3500K
EMPOTRABLE PRIOS LUZ CALIDA
CANTIDAD: 2
POTENCIA: 8W 3500K
LAMPARAS KIRO C. LUZ CALIDA
CANTIDAD: 4
POTENCIA: 10W 3500K
SUELO 5
• tipo: Entablonado de madera
• dimensiones: liston 100x15x2cm
• area total: 18m2
• ambiente: home office
TECHO 5 TECHO 6 LUMINARIAS
tipo: tablero de yeso repintado
dimensiones: placas 1mx1m+rec.
area total: 18m2
ambiente: home office
tipo: tablero pvc TIPO LISTON
dimensiones: placas 1mx50cm
area total: 8m2
ambiente: home office
• tipo: LED
• 2: LAMPARA LED prios
• 4: lamparas KIRO colgantes
• 1: riel de reflectores moviles
• 2: lamparas de piso
LAMPARA DE PISO AKIRO LUZ CALIDA CANTIDAD: 2
POTENCIA: 4W 3500K
46
3.74 0.90 0.30 0.30 0.30 0.30 0.30 0.30 0.30 1.04 4.80 3.48 4.80 3.48 2.33 3.01 4.80 2.47 3.75 S5 3.74 0.30 0.30 0.30 0.30 0.30 4.80 3.48 4.80 2.33 3.01 4.80 2.47 3.75 T5 T6
S5 T5 T6 2 2 2 1 3 3 3 3 4 4 3 1 4
REVESTIMIENTO 10
• tipo: molduras con recubrimiento matte
• dimensiones: aplicado en pared
• origen: decor
• ambiente: HOME OFFICE
PLANO DE PARAMENTOS
REVESTIMIENTO 11 REVESTIMIENTO 12
• tipo: enchapado de pvc madera
• dimensiones: aplicado en pared
• origen: plug design
• ambiente: HOME OFFICE
• tipo: pintura latex blanco alba
• dimensiones: aplicado en pared
• origen: Monopol
• ambiente: HOME OFFICE
47
R10
R11
R12
R10 R7 R11 R12 R6 R8 R9 R9 R3
HOME OFFICE RENDERS
48
RENDERS
49
PROYECTO ROTTERDAM
Proyecto Final - modulo VIII
Arquitecto, apasionado por el saber y con una óptica más allá de lo estético y funcional. Estudie arquitectura en la Universidad Católica Boliviana “San Pablo”, postgrado en gestión de proyectos y en diseño de interiores.
ARQ. JAIR PAREDES BELTRAN
CELULAR: 71589232
INSTAGRAM: @estudio.vertices
GMAIL: jair.pb9588@gmail.com
la paz - Bolivia
