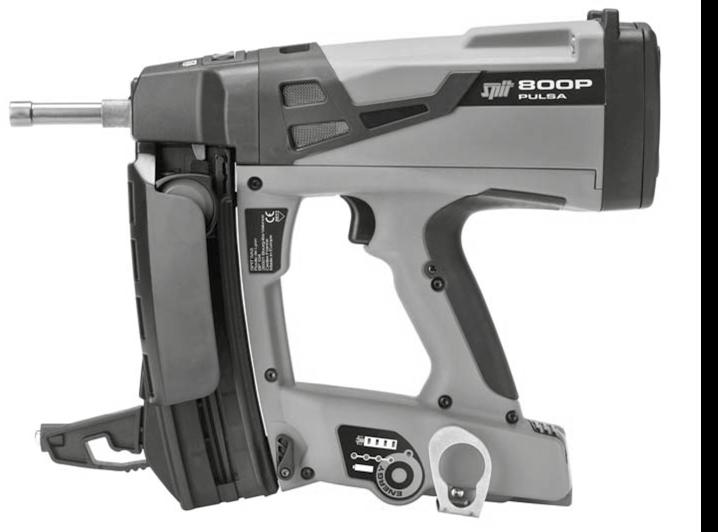

PULSA 800P

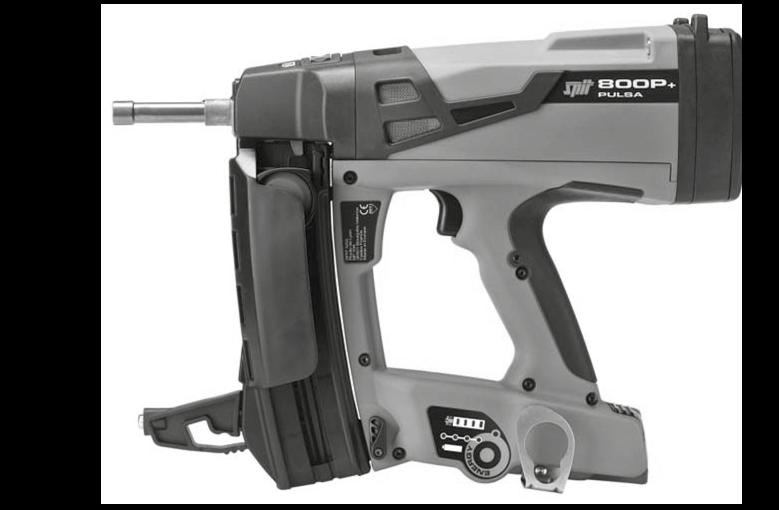

PULSA 800P+
SPITFIRE 370
SPITFIRE 560
Avant-propos
Plus de 65 ans après le lancement des outils poudre, les parts de marché des technologies SPIT en matière de clouage gaz et poudre continuent d’augmenter au travers d’importants chantiers européens.
Avec une forte notoriété, les outils SPIT gaz et poudre, offrent aux entreprises, de toutes tailles, des avantages techniques et économiques significatifs.
¬ AVANTAGES TECHNIQUES
La gamme de cloueurs SPIT propose des solutions fiables, autonomes, faciles et rapides à utiliser. La nouvelle technologie « One step solution » offre aux clients de SPIT un moyen de fixation rapide et simple (8 fois plus rapide qu’avec une méthode de fixation traditionnelle).
¬ AVANTAGES ÉCONOMIQUES
En étant près de ses clients, SPIT a su analyser leurs besoins ainsi que leurs exigences. Cela a permis à SPIT de développer une gamme de produits complète conçue spécifiquement pour aider les professionnels du bâtiment à augmenter leur productivité, pour gagner en temps et en argent.
Table des matières
Table des matières

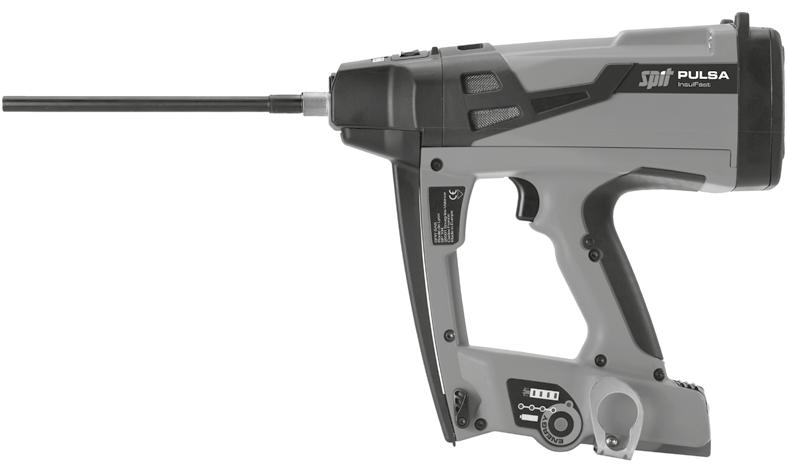

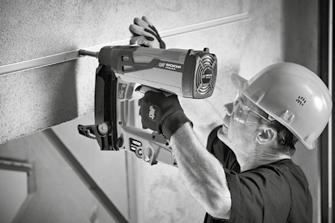

Outil à technologie gaz

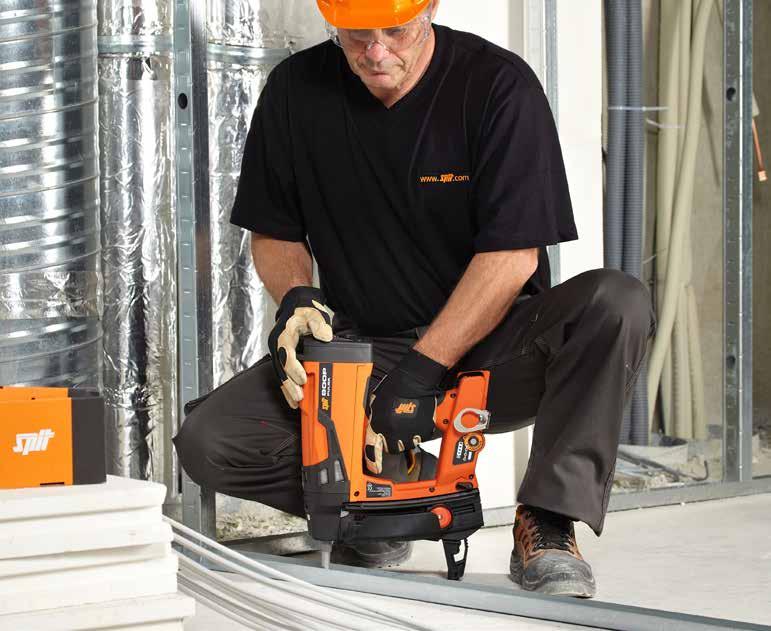

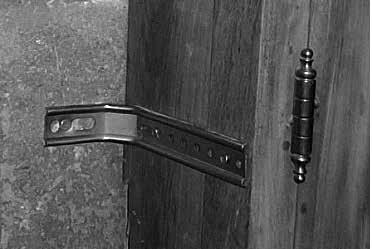

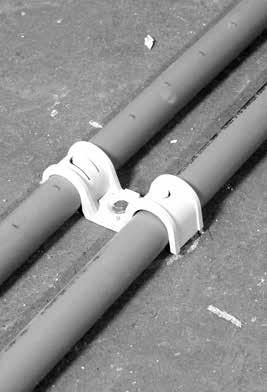

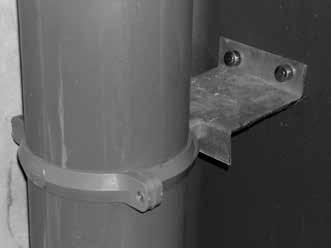

Les outils PULSA permettent de fixer de nombreux accessoires, pour les électriciens et plaquistes, 8 fois plus rapidement qu’avec un autre système de fixation. L'utilisation de nos produits doit se conformer strictement aux consignes d'emploi et de sécurité figurant sur les notices techniques et dans les manuels d'utilisation.
PRINCIPE
Former l'utilisateur à la bonne utilisation de l'outil et aux règles de sécurité.
CARACTÉRISTIQUES

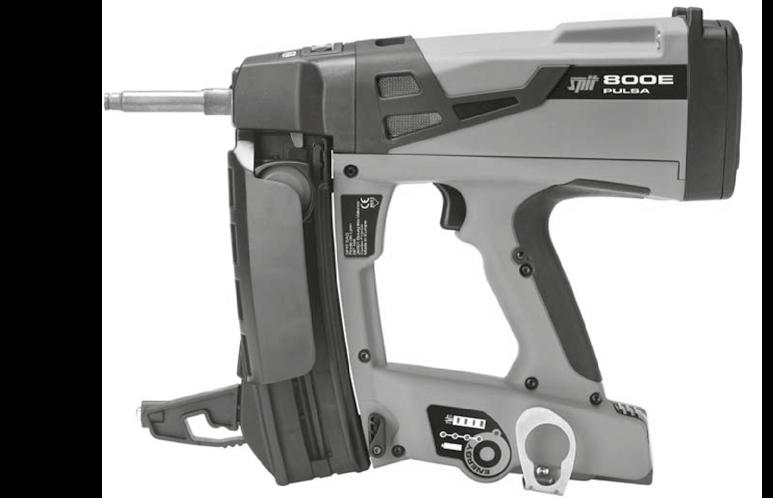

Utiliser l’outil approprié à son application : - électricien : P800E - plaquiste : P800P P800P+
Outil entièrement autonome grâce à sa cartouche de gaz.
¬ Injection électronique via une électrovanne (outil entièrement automatique).
Sélectionner le clou adéquat en fonction du matériau support.
¬ Clous livrés en bande de 10. Chaque cartouche de gaz a une capacité de 750 tirs à 20°C (pour les versions P800E et P800P) ou 600 tirs à 20°C (pour la version P800P+).
¬ Batterie : autonomie élevée. Capacité jusqu'à 3 000 tirs. Batterie rechargeable (durée : 90 min).
¬ Puissance entre 82 joules et 100 joules (pour la version P800P+).
¬ Guide clous télescopique avec un effort de mise en appui de 5 kg : faible effort requis pour une pose plafond (en comparaison la majorité des outils poudre nécessite un effort d’environ 15 kg).

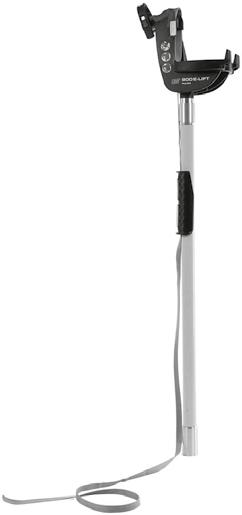

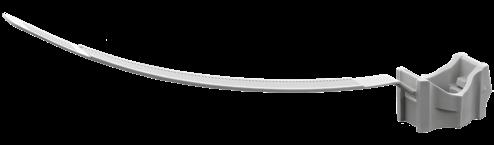

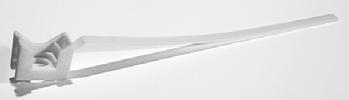

¬ Une large gamme d’accessoires PULSA pour les applications électriciens.
¬ Faible distance aux bords (voir page 17).
¬ Fonctionnement à des températures extrêmes : - 15 °C à + 49 °C.
¬ Magasin de 20 ou 50 clous (en option ou en pack)
¬ Faible recul lors du tir.
¬ Marquage CE.
¬ Entretien facile et peu fréquent (voir notice d'entretien).
¬ Adapté aux matériaux de faible résistance (maçonneries).

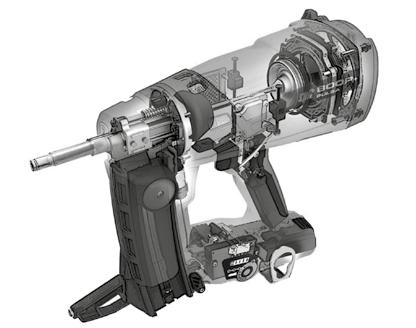

PRINCIPE DE FONCTIONNEMENT D’UN OUTIL À TECHNOLOGIE GAZ
Batterie
de gaz
Le PULSA fonctionne avec des cartouches de gaz. Il s’agit en fait d’un couplage gaz/ électricité. Lors de la mise en appui de l’appareil, une dose de gaz est libérée dans la chambre de combustion et est mélangée à l'air grâce au ventilateur, qui assure également le refroidissement du moteur. L’appui sur la gâchette déclenche au niveau de la bougie d’allumage une étincelle qui provoque une explosion et donc le tir.
Piston
Guide clou
chambre de combustion Bougie d’allumage
Ventilateur
Gâchette
Cartouche
Outil à technologie gaz
SÉCURITÉ DE MISE EN APPUI
2 conditions pour obtenir la percussion :
1 - Maintenir en appui l’outil sur la surface de travail.
2 - Appuyer ensuite sur la gâchette.
--> Tir séquentiel
ENFONCEMENT DU CLOU
L’outil règle automatiquement sa puissance en fonction du matériau support. Cependant certaines applications peuvent nécessiter un réglage particulier du guide-clou de l’outil.
Cartouches de Gaz
Le réglage d'enfoncement mini-maxi se fait à l'aide d'un bouton situé à l'avant de l'outil.
Pour assurer une bonne mise en place des accessoires électriciens, il est recommandé de régler l’outil en position minimum. Un réglage mal adapté peut provoquer la casse ou une fissuration des accessoires ou goulottes PVC-U.
Se référer aux conditions générales de sécurité présentes dans les malettes.
La cartouche de gaz contient du butène et du propène. Les cartouches de gaz sont soumises à la réglementation Aerosol. La pression est de 12 bars. La fiche de données de sécurité est disponible sur demande.
DATE LIMITE D’UTILISATION
La date limite d’utilisation est apposée sur le fond de la cartouche de gaz. Après cette date, l’utilisation de la cartouche est déconseillée.
CONDITIONS DE STOCKAGE
¬ Température de stockage comprise entre +5 °C et +25 °C.
¬ Doit être protégée des rayons du soleil.
¬ Utiliser et stocker dans un endroit ventilé.
¬ À maintenir hors de portée des enfants.
CONDITIONS D'UTILISATION
¬ Ne pas exposer à une température supérieure à 50 °C. Contenu extrêmement inflammable , tenir éloigné de source de chaleur et de charge électrostatique.

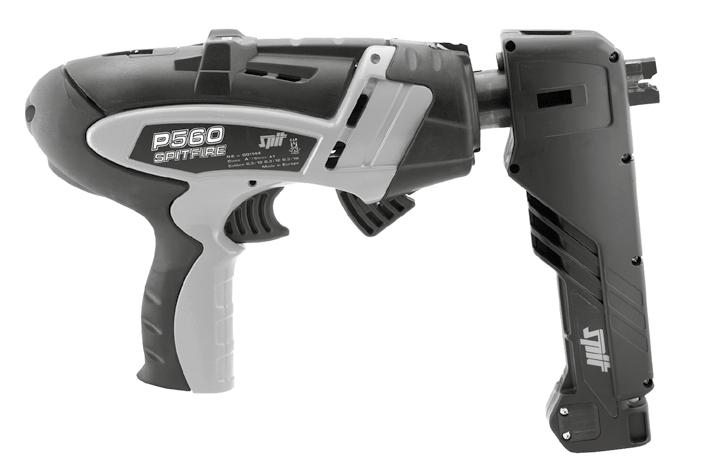

Outil à technologie poudre
L'utilisation de nos produits doit se conformer strictement aux consignes d'emploi et de sécurité figurant sur les notices techniques et dans les manuels d'utilisation.
PRINCIPE
Former l'utilisateur à la bonne utilisation de l'outil et aux règles de sécurité.
Utiliser l’outil poudre adapté à chaque application.
Sélectionner la puissance de la charge adaptée à la fixation et au support.
Sélectionner le clou adéquat en fonction du matériau support.
CARACTÉRISTIQUES
¬ Utilisation sécurisée.
¬ Fixation immédiate.
¬ Taux de succès élevé.
¬ Outil autonome.
¬ Puissance entre 350 et 520 Joules.

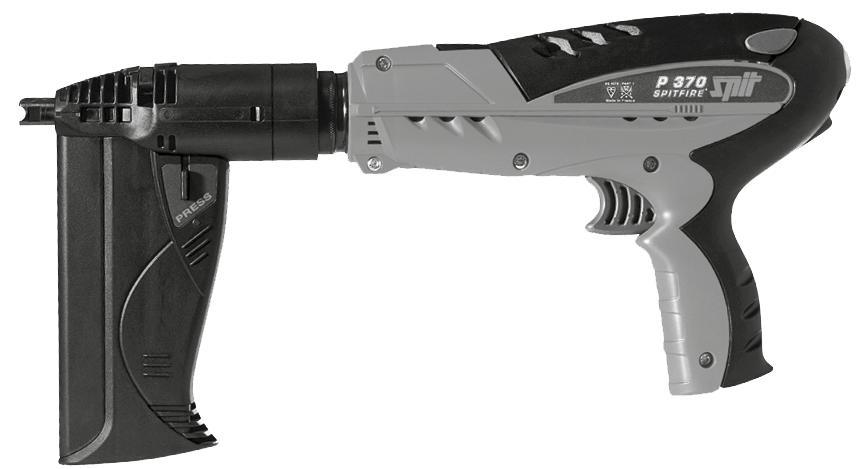

¬ Réglage de puissance par molette sur le cloueur P370.
¬ Large gamme de consommables (Longueur maximum du clou 90 mm avec pré enfoncement).
¬ (Voir notice d'entretien )
PRINCIPE DE FONCTIONNEMENT D’UN OUTIL À TECHNOLOGIE POUDRE
2 conditions pour obtenir la percussion
1 - Maintenir en appui l’outil contre la surface de travail.
2 - Appuyer ensuite sur la gâchette.
Charges
de combustion
Les outils SPIT à technologie poudre fonctionnent avec un système indirect de clouage. Cela signifie qu'un piston est placé entre le clou et la charge de propulsion, pour limiter la vitesse du clou.
L’action sur la détente déclenche l’allumage de la charge de propulsion, et l’énergie est transférée dans la chambre de combustion sur le piston. La pression engendrée sur le piston conduit le clou dans le matériau support.
Percuteur
Chambre
Piston
Guide-clou
Gâchette
Outil à technologie poudre
SYSTÈMES DE SÉCURITÉ
Se référer aux conditions générales de sécurité présentes dans les malettes.
¬ Marquage
Tous les outils SPIT sont marqués CE : CE 2006/42 EN15895.
¬ Sécurité de mise en appui
La percussion des charges est conditionnée par la mise en appui totale de l’appareil sur le matériau support. Il n’est pas possible d’obtenir la percussion si on agit sur la détente en exerçant un effort constant sans la mise en appui de l’appareil.
¬ Système de sécurité du déclenchement séquentiel
La percussion des charges peut se produire, seulement si le déclenchement du tir est réalisé après la mise en appui totale de l’outil sur le matériau support.
¬ Sécurité de gâchette
La gâchette est bloquée quand l’outil n’est pas en position de travail. Le tir ne peut être déclenché que si l’outil est en appui total.
¬ Sécurité de conception
Le disque de charges est intégré totalement dans l’appareil.
¬ Témoin de présence du disque de charges
Lorsque l’appareil est chargé, on visualise aisément la présence du disque de charges.
Outil à technologie poudre
PRINCIPE DU RÉGLAGE DE LA PUISSANCE
Procédure : 1 - Choisir la longueur du clou (voir page 13).
2 - Choisir la charge la plus faible (jaune pour cloueur P560 et marron pour cloueur P370).
3 - Ajuster mécaniquement la puissance de l’outil.
Toujours commencer par la plus faible charge possible, et le plus faible réglage.
CHARGES
La large gamme de charges permet d'optimiser la fixation quel que soit le matériau support.
Les cartouches SPIT sont spécifiquement calibrées pour satisfaire tous les besoins d'applications (2 calibres et 6 niveaux).
Pour assurer une bonne fiabilité de l'outil et améliorer le confort pour l’opérateur, utiliser la plus faible charge adaptée pour l’application.
¬ Calibre 6,3/10
¬ Calibre 6,3/16
0080-P1.13.0086
Enveloppe externe
Poudre explosive
Amorce de la cartouche
La puissance des cartouches est identifiée par un code de couleur international pour chaque calibre : marron, vert, jaune, bleu, rouge, noir.
Puissance des cartouches Faible
RÉGLAGE MÉCANIQUE
Pour assurer une grande flexibilité à l'utilisateur, et pouvoir changer la puissance de l'outil avec un même type de charge, l'outil P370 est équipé du réglage mécanique suivant : réglage de l'échappement de la chambre de combustion.
Domaine d’utilisation
SUPPORT ACIER
Le clou pénètre l’acier en comprimant le matériau support. L’élasticité de l’acier permet de tenir le clou en place fermement. Le moletage sur le clou augmente cet effet.
L’acier de construction est un excellent matériau support pour les outils poudre et gaz.
La profondeur d’ancrage dépend de la résistance de l’acier et de l’épaisseur du matériau support.
Pour chaque produit, la fiche technique donne le domaine d’application.
SUPPORT BÉTON
Les principaux aciers appropriés sont : (1) E24 E28 E36 A60 (1) Désignation Française (2) ST37 ST44 ST52 ST60 (2) Désignation Allemande (3) S235 S275 S355 E335 (3) Désignation Européenne NF EN 10027-1
Résistance minimum à la traction des aciers support (N/mm2)
En pénétrant dans le béton, le clou déplace des composants tendres comme le ciment, la pierre ou les granulats.
Ce déplacement dégage une température pouvant atteindre 900 °C. Un frittage permet l'accroche du clou dans le béton avec la surface de la tige du clou rendu fortement rugueuse.
Un traitement thermique spécifique augmente la résistance au cisaillement des clous de la gamme SPIT.
Trois facteurs affectent l'enfoncement du clou dans le béton :
¬ Résistance à la compression du béton.
¬ L’âge du béton.
¬ La dureté, la taille, la forme et le pourcentage d’agrégats.
Pour information, le tableau ci-dessous donne la corrélation entre la résistance à la compression moyenne et caractéristiques sur des éprouvettes cylindriques et cubiques en Mpa.
Résistances caractéristiques fck
Béton précontraint / Dalles alvéolaires
Après 90 jours de séchage, certaines dalles peuvent atteindre une résistance de 80 Mpa. AUTRES
Briques pleines
Blocs de béton creux Rc = 6,5 N/mm2 Briques enduites creuses Rc = 14,5 N/mm2 Bloc de silicate de calcium Rc = 16 N/mm2
Outil approprié au matériau de support
● Approprié
Vérifier les spécifications sur la feuille technique ou vérifier par des essais de pose sur chantier Outils
Désignations des clous
Béton fort
Briques pleines
Blocs de béton creux
Briques creuses enduites
Bloc de silicate de calcium Asphalte Bois
SPIT C9
SPIT C9 bande SPIT
Taux de succès dans le béton
On peut rencontrer des difficultés d'enfoncement du clou dans des supports de résistance élevée.
Types d’agrégats standards

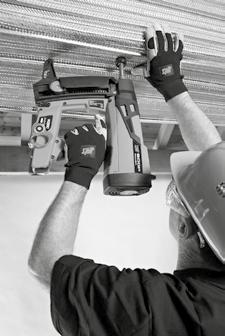

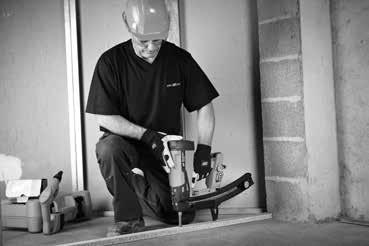

Applications plafond ou au sol :
Types d’agrégats durs
En cas de fixations en plafond la densité des agrégats est plus importante sur la partie basse de la dalle en raison de la migration des agrégats pendant la coulée. Dans ce cas, on peut rencontrer un taux de succès moins important pour les fixations plafonds. La gamme de clous HC6 est la plus appropriée pour ces applications.
SÉLECTION DE LA LONGUEUR DU CLOU
Le choix de la longueur du clou est lié à la profondeur d’enfoncement de celui-ci dans le matériau support. La profondeur d’enfoncement dépend de la résistance du béton, ou de la résistance de l’acier.
long. totale L = Hnom + tfix
¬ Le tableau ci-dessous indique la profondeur d’enfoncement minimum en fonction de la résistance du béton :
Hnom (mm)
¬ Le tableau ci-dessous indique la profondeur d’enfoncement minimum en fonction de la résistance de l’acier :
(mm)
fuk : Résistance à la traction.
(1) Toutes les données ci-dessus doivent être utilisées à titre d’information. Des essais sur chantier sont recommandés.
Conseils en cas de défaillance
Toute défaillance visible doit être remplacée
FIXATION SUR ACIER
Cas Raisons
Clou pas suffisamment enfoncé dans l’acier.
Le clou ne tient pas.
Puissance trop faible. Matériau trop dur.
Épaisseur du matériau trop faible (épaisseur mini 5 mm).
Le clou casse. Trop de puissance.
Matériau support trop dur.
Clou trop long.
La tête du clou endommage la pièce à fixer.
Tête du clou endommagée.
Trop de puissance.
Trop de puissance. Piston endommagé.
FIXATION SUR BÉTON
Cas
Clou trop enfoncé.
Clou pas assez enfoncé.
Clou tordu.
Le béton s’effrite.
Tête du clou endommagée.
Clou trop court.
Charge trop puissante.
Raisons
Mauvais réglage de puissance (outils gaz).
Clou trop long.
Charge pas assez puissante.
Mauvais réglage de puissance.
Agrégats durs ou de taille importante dans le support.
Fer à béton en surface du support.
Surface trop dure (acier).
Béton précontraint.
Agrégats durs dans le béton.
Béton ancien.
Trop de puissance. Piston endommagé.
Conseils
Utiliser une charge plus puissante. Ajuster la puissance.
Utiliser un clou adapté.
Si épaisseur > 5mm : réduire mécaniquement la puissance de l’outil ou diminuer la puissance de la charge. Vérifier le choix du clou.
Utiliser une charge plus faible ou diminuer la puissance de l’appareil.
Utiliser un clou plus court.
Vérifier l'état du piston.
Utiliser une charge plus faible.
Diminuer la puissance de l’appareil.
Diminuer la puissance de l’appareil. Utiliser une charge plus faible. Changer le piston.
Conseils
Adapter la longueur du clou.
Moins de puissance (outils poudre).
Utiliser une charge moins puissante (poudre).
Diminuer la profondeur d’enfoncement (outils gaz).
Utiliser un clou plus court.
Plus de puissance (outils poudre).
Utiliser une charge plus puissante (outils poudre).
Augmenter la profondeur d’enfoncement (outils gaz).
Utiliser un clou plus court.
Utiliser une charge plus puissante. Vérifier la perpendicularité du tir.
Utiliser un clou plus court.
Diminuer la puissance de l’appareil. Utiliser une charge plus faible. Changer le piston.
Types d’efforts
TRACTION : charge appliquée dans l’axe du clou
CISAILLEMENT : charge appliquée perpendiculairement à l’axe du clou
TYPE DE CHARGES
¬ Charges statiques ou quasi-statiques ¬ Charges dynamiques
Les charges statiques ou quasi statiques représentent le poids propre de l’élément fixé, les sollicitations permanentes, variables tels que le vent, la neige…
Résistance
Uniquement avec HSBR14.
Les charges dynamiques sont des sollicitations dont l’intensité varie au cours du temps. Par exemple les machines industrielles sollicitées par des vibrations, des chocs réguliers…
Certaines charges dynamiques peuvent être considérées comme des charges quasi-statiques (vent…).
LA RÉSISTANCE DÉPEND DE PLUSIEURS FACTEURS
¬ Matériau support :
Le même clou se comportera différemment s’il est fixé dans le béton ou dans l’acier.
¬ Propriétés du matériau support :
• Pour le béton
- Résistance à la compression du béton.
- La taille et la dureté des agrégats.
• Pour l’acier
- Résistance à la traction de l’acier.
- Épaisseur de l’acier.
¬ Pièce à fixer :
Les clous peuvent être tirés au travers d’une pièce à fixer de faible épaisseur ou de faible résistance. La pièce traversée absorbe une partie de l’énergie dégagée lors du tir.
¬ Profondeur d’enfoncement :
La résistance à la traction est directement liée à la profondeur d’enfoncement. La profondeur d'enfoncement dépend du type de matériau support et de sa résistance.
¬ Distances aux bords et distances entraxes :
Les distances minimums d’entraxe et de bord doivent être respectées pour garantir les charges recommandées indiquées dans les fiches techniques.
Résistance
RÉSISTANCE CARACTÉRISTIQUE
La résistance caractéristique est calculée à partir de la valeur moyenne des charges de rupture. Elle correspond aux 5 % fractiles des charges de rupture pour le niveau de confiance (90 %). L’évaluation dépend du nombre d’essais et du coefficient de variation d’essais.
%
Fréquence
Densité de probabilité
Histogramme des résultats d’essais
Densité de probabilité
RÉSISTANCE À L’ÉTAT LIMITE ULTIME, CHARGES RECOMMANDÉES ET COEFFICIENT DE SÉCURITÉ :
À partir des charges caractéristiques, les coefficients de sécurité sont appliqués pour déterminer la résistance à l’état limite ultime (coefficient partiel de sécurité) et la charge recommandée (coefficient global de sécurité).
Le coefficient global de sécurité tient compte de la pondération de la résistance du clou et des actions qui lui sont appliquées.
Les coefficients globaux de sécurité peuvent être remplacés par les coefficients partiels de sécurité pour permettre de pondérer séparément la résistance du clou et les actions.
S : Sollicitation.
Frk : Résistance caractéristique. γM : Coefficient partiel de sécurité de la résistance.
Frd : Résistance de calcul à l’état limite ultime. γF : Coefficient partiel de sécurité de l’action.
Frec : Charge recommandée. n = γM γF : Coefficient global de sécurité.
Résistance de calcul à l’état limite ultime Charge recommandée
FRk γM
FIXATION DANS L’ACIER
FRk n
FRd = ≥ S.γF FRec = ≥ S
Des essais statiques sont réalisés sur toutes les fixations SPIT, et la moyenne de ruine obtenue est utilisée pour calculer la résistance caractéristique.
De manière générale, le coefficient global de sécurité appliqué est n ≥ 2,5.
Pour le HSBR14, le programme d’essais effectués sur ces clous permet d’utiliser un coefficient global de sécurité : n ≥ 2.
FIXATION DANS LE BÉTON
Les agrégats durs dans le béton peuvent être la cause d'une mauvaise fixation. La probabilité d’avoir une mauvaise fixation augmente avec la dureté du béton mais aussi avec la grosseur des agrégats.
Par conséquent, nous recommandons d’utiliser la valeur de charge d’une fixation pour dimensionner l’application, mais à la condition qu’il y ait au moins 5 fixations utilisées pour la fixation sur l’élément béton.
Le coefficient global de sécurité suivant sera appliqué n ≥ 3.
Distances aux bords et distances entraxes
Distances recommandées avec un outil à technologie gaz
Acier
e = 20 mm
b = 10 mm
e = distance minimum entre deux fixations
b = distance minimum aux bords
B ≥ 60 mm
Béton
E ≥ 40 mm
B = distance minimum aux bords E = distance minimum entre deux fixations
Distances recommandées avec un outil à technologie poudre
Acier
e = 20 mm
Béton
b = 15 mm B ≥ 100 mm E ≥ 70 mm
e = distance minimum entre deux fixations
b = distance minimum aux bords
B = distance minimum aux bords E = Distance minimum entre deux fixations
Applications électriciens et plombiers
Boîte de dérivation
Boîtier Plexo™* CG6 C6
HCG6
goulotte PVC - U prépercée
Tube électricien (IRO)
HCG6 CG6 (à travers des goulottes préperçées)
Gaine électrique (ICT) C6
HC6
Avec le SPIT clip métallique
Tube plastique IRL C6
HC6
Avec le Tie-clip ou le CT clip
Câble ignifugé C6
HC6 FP FIREFIX ™
Accessoires PULSABLE SPIT C6 HC6
C9 avec le SPIT clip métallique
* PlexoTM est une marque déposée de LEGRAND®
Applications électriciens et plombiers
Fixation des gaines et câbles en plafond C6
HC6

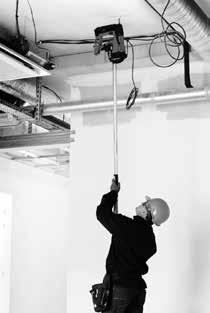

Système de perche PULSA 800 E-LIFT
Fixation de gaines au sol (avec bande perforée) C6 HC6 Bande perforée C9 Bande perforée
Fixation de gaines au sol (avec bande textile) C6 HC6 Bande textile C9 Bande textile
Fixation tube plastique rigide au sol
C6 HC6 Avec le P-CLIP
Fixation de collier
C6
HC6 Avec Tie-clip ou CT clip
C9 + P-clip métallique
Applications électriciens et plombiers
Applications maçons
Nappe de câbles en plafond, pieuvre, éclairage temporaire...
Coffrage - relevé béton
C6 HC6 + Corne de fixation simple et double (existe en version feu)
Tasseau de bois sur béton ou acier
Fixation d’élément d’étanchéité
C9 écarteur de banche
C9 Étrésillon
C6 C9 SC9
CR9
CR9P
Coffrage
Applications métalliers / construction métallique
Équerre d'huisserie métallique pour fixer les châssis de fenêtre
Collier de descente sur charpente métallique
Couverture / Bac acier
Bardage métallique
HSBR14

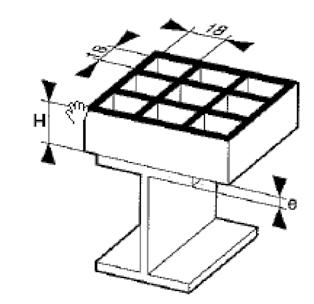

Caillebotis
SA12-8
Applications isolation, protection incendie
Applications
Isolation rigide CI6 + kit P370 (maxi 120 mm d'épaisseur)
Isolation souple en facade IF Insulfast
Lattis métallique / Nergalto®*
HC6 + rondelle métallique
Treillis métallique
Protection incendie (FP FIREFIX ™)
Cornière de rive PVC / Aluminium
Rails métalliques / Cloisons
* NERGALTO® (déposée par la société METAL DEPLOYE®).
Crochet
Plancher technique
Vérifiez le règlement dans le pays concerné
Suspente faux plafond sur bois
Fixation de membranes d'étanchéité
Cloison sèche
Bois sur béton
SPIT C6 / C6 FH
C6-20 ; C6-25 ; C6-30 ; C6-35 C6FH-40
ACCESSOIRES
Guide-clou magnétique SPIT pour :
¬ Rondelle prépercée ¬ P-CLIP métallique
Eurocode 014641
GAMME C6
Gamme C6 Longueur (LT)
Bandes noires 500 pcs/boite
APPLICATION
¬ Pour fixer les accessoires électricien, les rails des cloisons.
MATIÈRE
Clou en acier fin au carbone
¬ Longueur totale Lt : 20, 25, 30, 35 or 40 mm.
¬ Bande noire.
¬ Électro-zingage, 5 µm minimum.
¬ Dureté (C6-20) : 53 à 56 HRc.
¬ Dureté (C6-25/30/35/40) : 50 à 55 HRc.
OUTILS
P800E - P800P / P800P+
HOMOLOGATION
Avis technique du CSTB no 3/06 - 460.
¬ Autres accessoires
• Accessoires pour électriciens et plombiers.
• FP FIREFIX ™ pour câble résistant au feu.
• TRH CLIP : TRH CLIP MCC-0.
Bandes spéciales semelle bois* 500 pcs/boite
C6-20 20 057540 -
C6-25 25 057541 -
C6-30 30 057542 -
C6-35 35 057543 -
C6-40 version FH 40 - 057544
* : Aucun résidu en plastique après fixation
CHARGES RECOMMANDÉES
Gamme C6
Eurocode 014642 C20/25 à C30/37
Résistance caractéristique Charge recommandée
(1) Profondeur d’enfoncement Hnom = 15-20 mm est recommandée.
L = Hnom + tfix (voir p. 13)
SPIT HC6
APPLICATION
¬ Pour fixer les accessoires électricien, les rails des cloisons.
¬ Adapté aux matériaux durs, pour améliorer le taux de succès.
MATIÈRE
Clou en acier fin au carbone
¬ Longueur totale Lt : 15, 17, 22, 27 ou 32 mm.
¬ Bande orange.
• HC6 - 17, 22, 27, 32
¬ Zingage mécanique, revêtement minimum 10 µm.
¬ Dureté ≥ 56 HRc.
• HC6 - 15
¬ Électrozingué, revêtement minimum 5 µm.
¬ Dureté : 53 à 56 HRc.
OUTILS
P800E - P800P / P800P+
HOMOLOGATION
Avis technique du CSTB no 3/06 - 460.
SÉLECTION DE LA LONGUEUR DU CLOU
Gamme HC6 Longueur Bandes oranges 500 pcs/boite
HC6-15 15 057550
HC6-17 17 057551
HC6-22 22 057552
HC6-27 27 057553
HC6-32 32 057554
CHARGES RECOMMANDÉES
to C60/70
LIMITE D'UTILISATION
Béton : C50/60
Béton précontraint - Dalles alvéolaires C60/70
Acier
du matériau support (mm)
SPIT HC6-15
DESCRIPTION
¬ Fixation temporaire de bacs acier pour structure acier
MATIÈRE
¬ Clou en acier fin au carbone
¬ Électrozingage, 5 µm minimum
¬ Dureté : 53 à 56 HRc
OUTIL
P800P / P800P+
LIMITE D’UTILISATION
Acier
Épaisseur du matériau support (mm)
(1) E24 E28 E36 A60
(2) ST37 ST44 ST52 ST60
(3) S235 S275 S355 E335
(1) Désignation française - (2) Désignation allemande (3) Désignation standard européenne suivant la NF EN 10027-1
Résistance à la traction de l'acier (N/mm2)
CHARGE RECOMMANDÉE
Les performances données ci-dessous, sont garanties pour des matériaux support de résistance inférieure à 550 N/mm² et avec une épaisseur minimale de 5 mm.
Epaisseur de tôle
(1) fuk > 390 N/ mm² (S320GD) Hnom min (mm)
Résistance à l’état limite ultime [kN] Charge recommandée [kN]
Traction Cisaillement Traction Cisaillement
Frec = FRk / 2,5 : la charge recommandée est calculée à partir de la charge caractéristique et d’un coefficient de sécurité global égal à 2.5. La charge à l’état limite ultime est calculée avec un coefficient de sécurité r ϒF = 1,5.
SPIT CG6 - HCG6
DESCRIPTION
¬ S’utilise pour les goulottes en PVC-U.
¬ La conception brevetée de la jupe plastique absorbe l’énergie lors de la pose sur des goulottes, pour empêcher leurs déformations et leurs détériorations.
¬ La jupe plastique prémontée recouvre la tête du clou après pose pour éviter tout contact entre les câbles et la tête du clou.
MATIÈRE
Clou en acier fin au carbone
¬ Longueur totale Lt : 15, 20, 25, 30, 35 mm.
¬ Électrozingage, 5 µm minimum.
¬ Dureté (HCG6-15/CG6-22) : 53 à 56 HRc.
¬ Dureté (CG6-20/25/30) : 50 à 55 HRc.
OUTIL
P800E.
SÉLECTION DE LA LONGUEUR DU CLOU
Gamme
CG6/HCG6
Longueur (LT)
Bandes blanches 500 pcs/ boite
CG6-20 20 057563
CG6-25 25 057564
CG6-30 30 057565
HCG6-15 15 057567
HCG6-22 22 057568
* Aucun résidu en plastique après fixation.
CHARGES RECOMMANDÉES
à C30/37
(1) Profondeur d’enfoncement Hnom = 15-20 mm est recommandée.
L = Hnom + tfix (voir p. 13)
SPIT CW6 - crocowood
LIMITE D'UTILISATION
¬ Structure bois, épaisseur minimum 25 mm.
¬ Non adapté pour un matériau support en béton. code 057562
DESCRIPTION
¬ Pour fixer des suspentes métalliques sur bois.
¬ Clou démontable avec empreinte Posidrive (PZ2).
MATIÈRE
Vis en acier carbone
¬ Tête fraisée, PZ2.
¬ Électrozinguée, revêtement minimum 5 µm.
¬ Dureté : 500 N/mm2 mini.
¬ Sans Chrome VI
OUTILS
P800P / P800P+
CHARGE RECOMMANDÉE
Résistance caractéristique
Gamme CW6
Charge recommandée pour un déplacement d'1 mm NRk* (kN) NRec* (kN) VRec* (kN)
Panneau bois, épaisseur 35 mm (bois de pin) 0,46 0,15 0,10
* Valeur indicative
Accessoires électriciens SPIT
CHARGES RECOMMANDÉES
Accessoires
métallique
Charge recommandée (kN) pour un déplacement égal à 1 mm pour accessoire Nrec (d = 1 mm)
pour cloisons
Vérifier que la profondeur d’enfoncement du clou est adaptée à la charge recommandée des accessoires.
Accessoires électriciens SPIT
CT-CLIP POUR TUBES ET CÂBLES
¬ Application : câbles : Ø mini 16 – Ø maxi 32 Tubes IRL : Ø 16 – Ø 20 – Ø 25 – Ø 32
¬ Matière : polyamide 6-6 selon ISO 1874
¬ Couleur : gris, RAL 7035.
¬ Propriété : test au fil incandescent : 650 °C selon le CEI 695-2-1/2.
¬ Température d’installation : T °C : -5 °C / +35 °C
¬ Température d’utilisation: T °C : -40 °C / +70 °C
Guide de sélection du clou
Béton C20/25
Béton C30/37
Béton C40/50
Béton précontraint / Dalles alvéolaires
Briques pleines
Blocs de briques creuses
Blocs de béton creux
Acier
Outil : P800E
CLIPELEC POUR TUBES ET CÂBLES
S'utilise avec des colliers de serrage (non fournis).
¬ Code produit : 011203 (noir) / 053881 (gris).
¬ Matière première : copolymère polypropylène.
¬ Couleur : noir (protection UV) /gris.
¬ Sans allogène.
¬ Propriété : test au fil incandescent : 750 °C selon le CEI 695-2-1/2.
¬ Température d’installation : T °C : -5 °C / +35 °C.
¬ Température d’utilisation : T °C : -30 °C / +55 °C. Guide
Béton C20/25
Béton C30/37
Béton C40/50
Béton précontraint / Dalles alvéolaires
pleines
de briques creuses
de béton creux
de silicate de
: P800E
Accessoires électriciens SPIT
BANDES PERFORÉES & P-CLIP MÉTALLIQUE
À utiliser seulement pour fixation au sol.
¬ Bandes perforées
• largeur 12 mm x 10 m : 056562
• largeur 17 mm x 10 m : 056561
¬ P-CLIP métallique, Ø 16, Ø 20, Ø 25, Ø 32.
Possibilité d’utiliser avec le clou C9.
¬ Guide-clou magnétique.
BANDE TEXTILE
• 15 x 1,1 l 10 m.
EMBASE P-CLIP POUR TUBE IRL
¬ Application du P-CLIP simple :
• Câbles : Ø mini 16 – Ø maxi 25.
• Tubes IRL : Ø16 – Ø20 – Ø25.
¬ Application du P-CLIP double :
• Câbles : Ø mini 16 – Ø maxi 20.
• Tubes IRL : Ø16 – Ø20.
¬ Matière : Polypropylène.
¬ Couleur : Gris, RAL 7035.
¬ Test au fil incandescent : 650 °C selon le CEI 695-2-1/2.
¬ Température d’installation : T°C : -5 °C / +35 °C.
¬ Température d’utilisation : T°C : -30 °C / +60 °C
Guide de sélection du clou
BANDES PERFORÉES & P-CLIP MÉTALLIQUE
Béton C20/25
Béton C30/37 ●
Béton C40/50
Béton précontraint / Dalles alvéolaires
Briques pleines ●
Blocs de briques creuses
Blocs de béton creux
Bloc de silicate de calcium
Acier
Guide de sélection du clou
Béton C20/25
Béton C30/37
Béton C40/50
Béton précontraint / Dalles alvéolaires
Briques pleines
Blocs de briques creuses
Blocs de béton creux
Bloc de silicate de calcium
Acier
Outil : P800E
SPIT
P-CLIP
P-CLIP 20 20,0 54 25,0 565082
P-CLIP 25 24,7 59,8 30,6 565208
P-CLIP 16 16 52 20,5 8 25 567206
P-CLIP 16x16 16,2 68,3 20,5 567209
P-CLIP 20x20 20,0 78,4 25,0 565086
P-CLIP
Accessoires électriciens SPIT
EMBASE E-CLIP POUR TUBE IRL
¬ Description : câbles : Ø mini 16 – Ø maxi 50 Tubes IRL : Ø16 – Ø20 – Ø25 – Ø32 – Ø50.
¬ Matière : polypropylène.
¬ Couleur : gris, RAL 7035.
¬ Test au fil incandescent : 650 °C selon le CEI 695-2-1/2.
¬ Température d’installation : T°C : -5 °C / +35 °C.
¬ Température d’utilisation : T°C : -30 °C / +55 °C.
Guide de sélection du clou
Béton C20/25
Béton C30/37
Béton C40/50
Béton précontraint / Dalles alvéolaires
Briques pleines
Blocs de briques creuses
Blocs de béton creux
SPIT E-CLIP A C F L code
D.20 18,6 29,3 32,8 565032
D.25 23,5 35,5 39,1 565033
D.16 14,7 26,9 16,1 27,1 567214
D.32 30,5 43,5 46,2 565034
D.50 48,5 58,5 64,4 567215
Bloc de silicate de calcium
Acier
Outil : P800E
CORNE DE FIXATION SIMPLE ET DOUBLE : POUR CÂBLES BASSE TENSION ET ÉCLAIRAGE TEMPORAIRE
¬ Câbles : 8 câbles 3 x 1,5 (simple version) 16 câbles 3 x 1,5 (double version).
¬ Matière : polypropylène.
¬ Couleur : gris, RAL 7035.
¬ Propriété : test au fil incandescent : 650 °C selon le CEI 695-2-1/2 / 960 °C pour la version feu.
¬ Température d’installation : T °C : -5 °C / +35 °C.
¬ Température d’utilisation : T °C : -20 °C / +70 °C.
Réf. 565915 + version feu Réf. 565917
Réf. 565916
version feu Réf. 565918
Guide de sélection du clou
Corne de fixation
Béton C20/25
Béton C30/37
Béton C40/50
Béton précontraint / Dalles alvéolaires
Briques pleines
Blocs de briques creuses
de béton creux
Bloc de silicate de
Outil : P800E
E-CLIP
SPIT MCC-O
Ref. 155721
CHARGES RECOMMANDÉES
Matériau de base h nom (mm)
C 50/60 15
DESCRIPTION
¬ Fixation pour plafond : sécurisation de luminaires.
OUTILS
¬ P370
¬ P800E
CLOUS CONSEILLÉS
¬ HC6-15 dans l'acier (P800E).
¬ HC6-17-22 dans le béton.
¬ SC9-15 dans l'acier (P370).
¬ SC9-25 dans le béton.
LIMITE D'UTILISATION
¬ Application statique uniquement.
MCC-O
Charge recommandée NRec (kN) pour un déplacement égal à 1 mm
5 fixations par pièce fixée
Clous SC9
C 20/25 20 0,15
Béton préfabriqué/ précontraint 15
Acier E24 12
8 fixations par pièce fixée
Clous HC6
C 20/25 à C50/60 15 0,15
Béton préfabriqué/ précontraint 15
Acier E24 6,5
DENSITÉ DE FIXATION
Facteur de sécurité >3
La charge recommandée tient compte du bras de levier.
La densité de fixation est définie selon la charge recommandée demandée. Un minimum de 5 ou 8 fixations par pièce fixée doit être installé. Toute fixation défectueuse doit être remplacée.
RÉGLAGE DE PUISSANCE POUR P370
Le réglage de puissance doit être effectué sur le chantier, pour obtenir le meilleur ancrage permettant la résistance du clou (voir les valeurs minimum d'ancrage hnom indiquées dans le tableau des charges recommandées ci-dessus).
Matériau de base Calibre couleur Réglage de l'outil
Béton C20/25 6,3/10 Vert Puissance minimum
Béton C50/60
Préfabriqué
Plancher précontraint
Acier E24
6,30/10 Vert 6,30/10 Jaune Puissance moyenne Puissance minimum

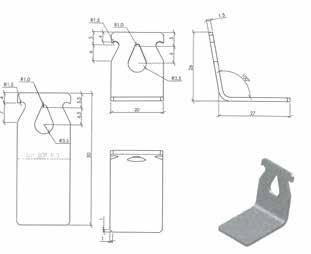

SPIT TRH CLIP
CHARGES RECOMMANDÉES
= 410 – 450 N/mm²
APPLICATION
¬ Clip métallique pour suspension de tiges filetées M6 et M8, chainettes et cables
MATIÈRE
¬ Acier E24, épaisseur 1,5 mm.
¬ Électrozingage, 7 à 15 µm.
¬ TRH-CLIP élément avec taraudage pour M6-M8 (code 011430).
OUTIL
P800E.
RECOMMANDATION DU TYPE DE CLOU
¬ HC6-15 support acier.
¬ HC6-15, HC6-17, HC6-22 dans le béton C50/C60 et dalles alvéolaires.
¬ C6-20, C6-25 dans le béton C30/37 maximum.
LIMITE D'APPLICATION
¬ Application statique seulement.
¬ Longueur de tige maximum : 600 mm.
Charge recommandée
Déplacement à la charge recommandée Code NRec
Nrec = NRk / 3: la charge recommandée est calculée à partir de la charge caractéristique et d’un coefficient de sécurité global égal à 3. 5 fixations minimum par système sont à respecter. DÉFORMATION
COMPORTEMENT AU FEU
Rapport d’essai nb 05-158/A (CSTB)
Résistance caractéristique au feu
(kN) 30 minutes
(kN) 60 mn
C20/25 Hnom = 15 mm
NRd,fi (t) = NRk,fi / γM, avec un coefficient de sécurité au feu γM,fi = 1. FIRE TEST
(kN) 90 mn
Clou HC6-17
FP FIREFIX ™ avec technologie PULSA
Clip conforme aux exigences de fixation selon la norme
BS5839-1:2002
APPLICATION
Pirelli a développé le FP Firefix ™ en partenariat avec ITW Construction Products. Pirelli a conçu les clips spéciaux pour câble et les adaptateurs pour PULSA 800E.
Le clip Pirelli est utilisé pour fixer des câbles résistant au feu, conçu pour un ou deux câbles.
MATIÈRE
¬ Acier inoxydable.
¬ Disponible en LSOH rouge ou blanc.
OUTIL
P800E.
DIMENSIONS
MATÉRIAUX SUPPORTS
Guide de sélection du clou
PIRELLI FIREFIX
Béton C20/25
Béton C30/37
Béton C40/50
Béton précontraint / Dalles alvéolaires
Briques pleines
Blocs de briques creuses
Blocs de béton creux
Bloc de silicate de calcium
NOMBRE DE FIXATIONS
Espacement maximum recommandé pour le clip FP FIREFIX ™.
Diamètre de câble (mm) Entraxe horizontal (mm) Entraxe vertical (mm) Inférieur à 15 mm
SPIT HSBR14
code 011391 (en tube) / code 011390 (en vrac) / code 053953 (en bande) LIMITE D'UTILISATION Épaisseur du matériau suppoprt (mm)
(1) E24 E28 E36 A60
(2) ST37 ST44 ST52 ST60 (3) S235 S275 S355 E335
(1) Désignation française - (2) Désignation allemande (3) Désignation standard européenne suivant la NF EN 10027-1
Résistance à la traction de l’acier (N/mm2)
CONTRÔLE DE LA FIXATION
ETE N°08/0040
DESCRIPTION
¬ Bardage, couverture métallique.
PROPRIÉTÉS MATIÈRE
¬ Clou en acier fin au carbone
• Résistance à la traction : 2300 N/mm2
• Limite élastique : 1600 N/mm2
• Zingage mécanique, épaisseur de 10 µm.
• Dureté > 57 HRc.
¬ Une rondelle en acier
• Épaisseur de zingage 8 µm mini.
• Électrogalvanisé.
(1) Valeurs obtenues avec tôles d’acier de 0,75 millimètre.
• La rondelle plate a été développée pour garantir un bon placage des tôles et éviter de les endommager.
OUTIL
P560
CHOIX DE LA CHARGE Épaisseur du matériau support (mm)
de tôle (mm)
011390
SPIT HSBR14
¬ Matériau support :
Acier S235 (E24) avec une épaisseur supérieure à 6 mm selon le domaine d’application indiqué dans la première page.
SELON L'ÉVALUATION TECHNIQUE EUROPÉENNE ETE No 08/0040
¬ Les différents types d’assemblage de tôles :
ETE N°08/0040
VRd = VRk / γM : La résistance de calcul à l’état limite ultime en cisaillement est calculée à partir de la charge caractéristique et du coefficient partiel de sécurité γM = 1,25.
NRd = acycl x NRk / γM : La résistance de calcul à l’état limite ultime en traction est calculée à partir de la charge caractéristique et du coefficient partiel de sécurité γM = 1,25 and acycl = 1.
Pour le dimensionnement au vent selon l'Eurocode 1, les coefficients partiels de sécurité γF = 1,5 et γM = 1,25 peuvent être appliqués.
SPIT SBR9
LIMITE D'UTILISATION
Épaisseur du matériau support (mm)
(1) E24 E28 E36 A60
(2) ST37 ST44 ST52 ST60
(3) S235 S275 S355 E335
(1) Désignation française (2) Désignation allemande
(3) Désignation standard européenne suivant la NF EN 10027-1
Résistance à la traction de l'acier (N/mm2)
CONTRÔLE DE LA FIXATION
APPLICATION
Fixation de tôles sur structure métallique.
MATIÈRE
Le clou SBR9 est composé de :
¬ Clou en acier fin au carbone
• Résistance à la rupture : 2 000 N/mm2
• Limite élastique : 1600 N/mm2
• Dureté : 54-58 HRc.
• Protection par zingage électrolytique de 7 µm.
¬ Une rondelle en acier
• Protection par zingage 8 µm.
• La rondelle plate a été développée pour garantir un bon placage des tôles et pour éviter de les endommager.
OUTIL
P370.
RÉGLAGE DE LA PUISSANCE
Les charges recommandées données ci-dessous, sont garanties pour des matériaux support de résistance supérieure à 400 N/mm2 et avec une épaisseur minimum de 5 mm.
Épaisseur de tôle (1) Fuk > 390 N/mm2 (S320GD)
Résistance à l’état limite
¬ Hmini = 5 mm et Hmaxi = 7 mm pour garantir les charges recommandées dans les limites d’application.
¬ Épaisseur maximum de tôle : 2 tôles d’épaisseur maximum de 1 mm.
Frec = FRk / 2,5 : La charge recommandée est calculée à partir de la résistance caractéristique et d’un coefficient partiel de sécurité globale égal à 2,5.
Charges recommandées tiennent compte d’un coefficient partiel de sécurité γF = 1,5.
(1) 2 tôles de 1 mm correspondent à une tôle d'épaisseur égale à 2 mm.
SPIT SC9 - SC9 bande
LIMITE D'UTILISATION
Épaisseur du matériau support (mm)
350 0 5 10 15 400 450 500 550 600 650 700
(1) E24 E28 E36 A60
(2) ST37 ST44 ST52 ST60
(3) S235 S275 S355 E335
(1) Désignation française (2) Désignation allemande (3) Désignation standard européenne suivant la NF EN 10027-1
Résistance à la traction de l'acier (N/mm2)
CONTRÔLE DE LA FIXATION
¬ Fixation bois
5 mm max
¬ Profondeur d’enfoncement
Hnom
Béton
(1) valeurs indicatives.
Hnom(1) (mm)
E24 12 ST 52 10
C30/37 20 - 25
C40/50 15 - 20
C50/60 15 - 20
APPLICATION
¬ Bois / acier.
¬ Bois / béton.
¬ Acier / Acier.
¬ Acier / béton.
MATIÈRE
¬ Dureté à cœur : 54-58 HRC.
¬ Protection par zingage électrolytique de 7 µm.
OUTIL
P370.
SC9 en bande seulement avec P370 C60.
SÉLECTION
DE LA LONGUEUR DU CLOU
¬ Fixation en tôles d’acier
SC9 (SC9-LT) Épaisseur des tôles d’acier Code pour SC9 en bande Code pour SC9 en vrac E24 C30/37(1)
SC9-15 ≤ 1.5 - 011340 032500
SC9-20 ≤ 3 - 011341 032510
SC9-25 - ≤ 3 011342 032950
¬ Fixation bois
SC9 (SC9-LT) Épaisseur du bois Code pour SC9 en bande Code pour SC9 en vrac C30/37(1)
SC9-25 ≤ 5 011342 032950
SC9-30 5 - 10 011343 032930
SC9-35 10 - 15 011344 032940
SC9-40 15 - 20 011345 032920
SC9-50 25 - 30 011346 032910
SC9-60 35 - 40 011347 032900
SC9-70 45 - 50 - 032890
SC9-75 50 - 55 055621(1) Pour les autres classes de béton, choisissez la longueur du clou avec la profondeur d’enfoncement donnée ci-contre.
CHARGES RECOMMANDÉES
Matériaux support NRec (kN) VRec (kN) Acier E24 Épaisseur mini 5 mm 2,0 2,0
Béton C20/25 0,5 0,5
Charges recommandées sont calculées avec un coefficient global de sécurité.
SPIT C9 - C9 bande
¬ C9 strip
C9 Ø 3.65 95
Ø 8.8
8.8
CR9 Ø 13.8 Ø 3.65
LIMITE D'UTILISATION
¬ Pour un béton > 25 Mpa, utiliser le même réglage et un clou plus court ou un SC9 de même longueur.
CONTRÔLE DE LA FIXATION
¬ Fixation de bois ¬ Profondeur d’enfoncement dans le matériau support 5 mm max
Hnom(1) (mm)
C16/20 : Hnom = 30 mm
C20/25 : Hnom = 25 mm
C16/20 30 - 35
C20/25 25 - 30
C25/30 25 - 28 (1) valeur indicative.
DESCRIPTION
¬ Bois / béton.
¬ Tôle d'épaisseur maxi de 5 mm sur béton (sauf pour CR9).
¬ La version CR9 avec rondelle métallique permet une meilleure fixation dans le bois et évite la détérioration du bois.
MATIÈRE
¬ Dureté à cœur : 50-55 HRC.
¬ Protection par zingage électrolytique de 7 µm.
¬ Rondelle zingage électrolytique (CR9).
OUTIL
P370.
C9 en bande seulement pour P370 C60.
ACCESSOIRES
Pour les accessoires disponibles, voir sur le catalogue de produit.
SÉLECTION DE LA LONGUEUR DU CLOU
¬ Fixation bois
C9 (C9-LT) Épaisseur du bois
Code pour C9 en bande Code pour C9 en vrac Code pour CR9 R.14 en vrac C16/20 C20/25
C9-20 011330 032740 -
C9-25 011331 032520 032070
C9-30 ≤ 5 011332 032530 032100
C9-35 ≤ 5 5 - 10 011333 032540 -
C9-40 5 - 10 10 - 15 011334 032550 032090
C9-50 15 - 20 20 - 25 011335 032560
C9-55 20 - 25 25 - 30 011337 032210
C9-60 25 - 30 30 - 35 011336 032570
C9-70 35 - 40 40 - 45 032580
C9-80* 45 - 50 50 - 55 032590
C9-90* 55 - 60 60 - 65 032600
*Prépercer avant tir
CHARGES RECOMMANDÉES
Matériau support NRec (kN) VRec (kN) Béton C20/25 0,5 0,5
SPIT CR9TP - CR9P
¬ CR9P Ø 3.65 Ø 8.8
Ø 35 Ø 3.65 Ø 8.8
Ø 21.75 ¬ CR9TP
NOMBRE DE FIXATIONS
(application tunnel avec CR9TP)
¬ Pour des installations verticales 3 clous par m2
¬ Pour les applications en plafond 5 clous par m2
¬ Espace maximum entre rondelles : 0,7 mètre.
APPLICATION
¬ CR9P : Membrane d’étanchéité.
¬ CR9TP pour rondelle PVC (Ø 80 mm) : Application tunnel pour les fixations de l’étanchéité par membrane PVC. La membrane est soudée sur la rondelle PVC.
MATIÈRE
¬ Clou en acier fin au carbone
• Dureté : 50 – 55 HRC.
• Protection par zingage électrolytique de 7 µm.
¬ CR9P
• Rondelle plastique : Ø 35 mm.
¬ CR9TP
• Rondelle plate métallique.
• Ø 21,75 mm.
• Protection par zingage électrolytique de 3 µm.
• Embout en plastique pour le pion de centrage.
OUTIL
P370 monocoup.
SÉLECTION DE LA LONGUEUR DU CLOU
Désignation Ø Rondelle Code
CR9-35 TP 21,75 011321
CR9-40 TP 21,75 011322
CR9-30 P 35 038090
CR9-40 P 35 038100
SPIT C9 étrésillon
APPLICATION
¬ Pour calage de : coffrage, piliers, coffrage carton.
MATIÈRE
¬ Polypropylène.
OUTIL
P370.
GAMME
Désignation Code Étrésillon + C9-60 032750
CHARGE RECOMMANDÉE
Matériau support NRec (kN)
Béton C20/25 0.5
NOMBRE DE FIXATIONS
¬ Fixation en quinconce tous les 1 m ou 1,25 m linéaire.
SPIT C9 pour posibanche
8.8
DESCRIPTION
¬ Pour coffrage linéaire et banches.
MATIÈRE
¬ Polyéthylène haute densité.
OUTIL
P370.
SÉLECTION DE LA LONGUEUR DU CLOU
Désignation Couleur Code avec clou
Posibanche 160 + C9-60 Gris 496750
Posibanche 180 + C9-60 Vert 496760
Posibanche 200 + C9-60 Beige 496710
NOMBRE DE FIXATIONS
¬ Fixation en quinconce tous les 0,8 m linéaire.
¬ Pression maximum acceptée 2,5 kN.
SPIT SA12
Épaisseur du matériau support (mm)
Résistance à la traction mini du matériau support (N/mm2)
GAMME
SA 12 Diamètre du filetage Longueur du filetage Longueur du clou Code
SA12 8 10/25 M8 10 25 033750
SA12-8 15/30 15 30 033760
ACCESSOIRES
¬ Pour les clous SA12-8, utiliser le kit adapté :
Kit SA12 - 013969 avec P560
APPLICATION
¬ Fixation dans l'acier de clou fileté.
¬ Utiliser pour fixer des colliers.
MATIÈRE
¬ Acier carbone.
¬ Dureté à cœur : 54 - 58 HRC.
¬ Protection par zingage électrolytique de 7 µm.
OUTIL
P560 + kit.
CHARGES RECOMMANDÉES
Matériau support NRec (kN) VRec (kN) Acier E24
Épaisseur mini 5 mm Épaisseur maxi 12 mm
SPIT SA12-8 / caillebotis
LIMITE D'UTILISATION
APPLICATION
Le système caillebotis SPIT s’applique pour la pose de tout caillebotis dont la hauteur H est comprise entre 20 et 45 mm, et dont la maille permet le passage d’une tige cylindrique de 18 mm de diamètre. La fixation peut avoir lieu sur tout support fer d’épaisseur supérieure ou égale à 6 mm.
MATIÈRE
Clou
¬ Acier carbone.
¬ Dureté à cœur : 54 - 58 HRc.
¬ Protection par zingage électrolytique de 7 µm.
Rondelle
¬ En acier, avec une épaisseur de zinc de 15 à 20 µm.
¬ Joint thermoplastique traité anti-UV.
¬ Rondelle en acier à haute limite élastique, protégée par un zingage d’épaisseur 15 à 20 µm.
OUTILS
P560 + kit.
ACCESSOIRES
¬ Pour les clous SA12-8, utiliser le kit adapté :
Kit SA12 - 013969 avec P560
CHOIX DE LA CHARGE
(1) Désignation française (2) Désignation allemande (3) Désignation standard européenne suivant la NF EN 10027-1
Résistance à la traction mini du matériau support (N/mm2)
Résistance à la traction mini du matériau support (N/mm2)
SPIT SA12-8 / caillebotis
SÉLECTION DE LA LONGUEUR DU CLOU
Désignation du clou Épaisseur du caillebotis 25 30 35 40 45
SA 12-8 10/25
Code : 033750
SA 12-8 15/30
Code : 033760 -
CHARGES RECOMMANDÉES
La valeur de déboutonnage de la rondelle entretoise donne une valeur moyenne de 1180 daN.
du
Cisaillement
¬ Nombre de fixations : Environ 4 à 5 au m² suivant consignes du fabricant de caillebotis.
¬ Règle de distance : Par rapport à un bord de poutrelle, distance minimum : 15 mm.
¬ Couple de serrage de la rondelle caillebotis : 6 N.m, ce qui équivaut à un effort sur fixation d’environ 250 daN.
CONTRÔLE DE LA FIXATION
Surmoulage de la tête du clou
Capuchon
SÉLECTION DE LA LONGUEUR DU CLOU
Désignation Types d’isolant
CI 6-50
CI 6-70
CI 6-80
CI 6-100
CI 6-120
Isolant rigide
Épaisseur isolant Code
50 038520
70 038540
80 038550
100 038560
120 038570
APPLICATION
¬ Fixation d'isolant rigide avec clou prémonté.
DESCRIPTION
¬ Polyéthylène haute densité.
¬ CI-6 :
• Tête surmoulée dans du thermoplastique élastomère pour améliorer la protection du clou contre la corrosion.
• Capuchon pour avoir une bonne étanchéité et réduire les ponts thermiques.
MATIÈRE
Entretoise plastique
¬ CI6 : tête diamètre 65 – Couleur naturelle.
Clou
¬ Acier au carbone.
¬ Dureté à cœur : 50 - 55 HRC.
¬ Protection par zingage électrolytique de 7 µm.
OUTIL
P370 utiliser un embout spécial CI.
ACCESSOIRES
Utiliser un embout spécial CI pour le P370. P370
Embout spécial CI 50 à CI 120 011030
RÉGLAGE DE LA PUISSANCE
Choisir la charge adaptée au chantier.
SPIT CI6
RÈGLE DE DISTANCE
Entre deux fixations, distance minimum : 90 mm. Par rapport à un bord de dalle, distance minimum à respecter : 100 mm.
PROFONDEUR D’ENFONCEMENT
Doit être comprise entre 25 et 31 mm pour respecter les charges limites de service données.
CHARGES RECOMMANDÉES (kN)
¬ TRACTION
LIMITE D'UTILISATION
La résistance moyenne à la compression des supports béton doit être comprise entre C20/25 et C40/50.
Les charges limites de service ont été calculées à partir des moyennes de rupture avec un coefficient de sécurité supérieur à 4.
¬ CISAILLEMENT
Les charges limites de service ont été déterminées à partir des moyennes de charges provoquant un déplacement de l’isolant de 10 mm, auxquelles on a appliqué un coefficient de sécurité supérieur à 3.
Épaisseur isolant (mm)
Polystyrène = 15 kg/m³ 0,13
Polystyrène = 30 kg/m³ 0,20
¬ DÉBOUTONNAGE
Les valeurs de déboutonnage admissibles pour les charges limites de service sont données en tenant compte d’un coefficient de sécurité de 3.
isolant
Laine de roche = 120 kg/m³ 0,12 0,16
Polystyrène = 15 kg/m³ 0,20
Polystyrène = 30 kg/m³ 0,30
CONTRÔLE DE LA FIXATION
Réf.
SPIT IF InsulFast
Capuchon de protection
Douille plastique
GAMME
Désignation Épaisseur de l'isolant Code
IF 60 50 - 60 060501
IF 80 70 - 80 060502
IF 100 90 - 100 060503
IF 120 110 - 120 060504
IF 140 130 - 140 060505
IF 160 150 -160 060506
IF 180 170 - 180 060507
IF 200 190 - 200 060508
APPLICATION
¬ Fixation d'isolants souples sous bardage.
ATTENTION :
■ Ne pas utiliser pour des applications en plafond.
■ Ne convient pas aux isolants de type rigide.
DESCRIPTION
¬ Douille plastique: tête Ø 90.
¬ Clou HC6-27 prémonté.
¬ Capuchon de protection pour permettre une bonne étanchéité à l'eau et éliminer le pont thermique.
MATIÈRE
Douille plastique:
¬ Polyethylène haute densité.
¬ Noire anti-UV.
Clou HC6-27:
¬ Acier carbone
¬ Zingage mécanique, épaisseur mini. 10 µm.
¬ Dureté ≥ 56 HRC.
OUTIL
¬ PULSA InsulFast.
DOMAINE D'EMPLOI
¬ Température minimum d'installation: -5 °C.
¬ Matériaux support:
• Béton C50/60.
• Autres matériaux : des essais sur site doivent être pratiqués pour valider l'utilisation des produits.
Spit ne sera pas responsable des défaillances des produits, sauf si Spit (i) a testé le produit et (ii) a confirmé qu'il est adapté pour le matériau destiné à être utilisé.
CONDITIONS DE DISTANCES
¬ Distance entre 2 fixations: 83 mm.
¬ Distance minimum au bord: 25 mm.
¬ Densité: 2 fixations/m² minimum, pour une épaisseur d'isolant <140 mm.
¬ Dans le cas de découpe ou de points singuliers, il peut être nécessaire d'augmenter le nombre de fixations.
CHARGE RECOMMANDÉE
¬ En TRACTION
La charge recommandée (kN) a été calculée à partir de la charge caractéristique et d'un coefficient de sécurité >3.
Épaisseur de l'isolant (mm)
50 -> 200
Béton (hnom = 15 mm) 0,30 kN
clou HC6-27
Fiches techniques pour les outils
OUTILS GAZ
¬ SPIT PULSA 800E
¬ SPIT PULSA 800P / PULSA 800P+
¬ SPIT PULSA 800 INSULFAST
OUTILS POUDRE
¬ SPIT SPITFIRE P370
¬ SPIT SPITFIRE P560
SPIT P800E
+ Perche
Pulsa 800 E-Lift
En conformité avec : EN 12549
EN ISO 11148-13
Directive outil : 2006/42/EC
2011/65/UE
1999/5/EC
CEM 2004/108/EC
Cartouche de gaz :
75/324/EC
Batterie : 2006/66/EC
Chargeur : 2006/95/EC
CEM 2004/108/EC
Données techniques de l'outil
Nom SPIT P 800 E
Puissance (Joules)
Poids ( kg )
Dimension LxlxH ( mm )
Énergie
82
3.7
385/114/309
Cartouche de gaz et batterie
Longueurs des fixations (mm) 15 à 40 mm en bande
Caractéristiques
Guide-clou pour accessoires électriques
Outil entièrement automatique (1000 tirs/heure)
Magasin de 20 fixations (bande de 10)
Faible effort de mise en appui (4,5 kg)
Absorbeur d'énergie automatique
Dosage de gaz automatique (Température de fonctionnement -15 °C à +49 °C)
Temps de charge batterie : 90 min (25 min = 500 fixations)
Cartouche de gaz : 750 tirs (20 °C), batterie jusqu'à 3 000 tirs
Spécifications de sécurité
Agrément CE
L’appui complet de l’outil est nécessaire pour déclencher le tir
Sécurité avec témoin lumineux on/off
Niveau sonore, EN 12549 : LpA,1s,1m=96dB(A) / Lp Cpeak=135 dB (C)
Vibration, EN ISO 8662-11 : 4.1 m-s-2
Accessoires
Pulsa lift
Guide-clou magnétique
Consommables
C6 , HC6, CG6, Crocowood, CT-CLIP, E-CLIP, E-CAV, CLIPELEC,.......TRH
Crochet métallique P-CLIP Code: 014642
Pulsa E-lift Code: 018820
Perche Pulsa 800 E-Lift Code: 018849
SPIT P800P
Données techniques de l'outil
Nom SPIT P800 P
Puissance (Joules)
Poids (kg)
Dimension LxlxH ( mm )
Énergie
82
3.7
385/114/309
Cartouche de gaz et batterie
Longueurs des fixations (mm) 15 à 40 mm en bande
Caractéristiques
Nagelgeleider voor afbouw en aannemerij
Outil entièrement automatique (1000 tirs/heure)
Magasin de 20 fixations (bande de 10)
Faible effort de mise en appui (4,5 kg)
Absorbeur d'énergie automatique
Automatisch injectiesysteem (T° - 5 °C à + 40 °C)
Temps de charge batterie : 90 min (25 min = 500 fixations)
Cartouche de gaz : 750 tirs (20 °C), batterie jusqu'à 3 000 tirs
Spécifications de sécurité
Agrément CE
L’appui complet de l’outil est nécessaire pour déclencher le tir
Sécurité avec témoin lumineux on/off
Niveau sonore, EN 12549 : LpA,1s,1m=96dB(A) / Lp Cpeak=135 dB (C)
Vibration, EN ISO 8662-11: 3.2 m-s-2
Accessoires
Pulsa lift
Guide-clou magnétique
Guide clip
En conformité avec : EN 12549
EN ISO 11148-13
Directive outil : 2006/42/EC
2011/65/UE
1999/5/EC
CEM 2004/108/EC
Cartouche de gaz : 75/324/EC
Batterie : 2006/66/EC
Chargeur : 2006/95/EC
CEM 2004/108/EC
Consommables
C6 , HC6, Crocowood
Rondelle métallique Code: 014641
P-clip Code: 014642
SPIT P800P+
Données techniques de l'outil
Nom
Puissance (Joules)
Poids (kg)
Dimension LxlxH ( mm )
Énergie
SPIT P800 P+
100
3.8
385/114/309
Cartouche de gaz et batterie
Longueurs des fixations (mm) 15 à 40 mm en bande
Caractéristiques
Nagelgeleider voor afbouw en aannemerij
Outil entièrement automatique (1000 tirs/heure)
Magasin de 20 fixations (bande de 10)
Faible effort de mise en appui (4,5 kg)
Absorbeur d'énergie automatique
Automatisch injectiesysteem (T° - 5 °C à + 40 °C)
Temps de charge batterie : 90 min (25 min = 500 fixations)
Gascel: 600 schoten (20 °C), batterij: 3000 schoten
Spécifications de sécurité
Agrément CE
L’appui complet de l’outil est nécessaire pour déclencher le tir
Sécurité avec témoin lumineux on/off
Niveau sonore, EN 12549 : LpA,1s,1m=96dB(A) / Lp Cpeak=135 dB (C)
Vibration, EN ISO 8662-11: 3.2 m-s-2
Accessoires
40 nagels magazijn - Pulsa lift
Guide-clou magnétique
En conformité avec : EN 12549
EN ISO 11148-13
Directive outil : 2006/42/EC
2011/65/UE
1999/5/EC
CEM 2004/108/EC
Cartouche de gaz : 75/324/EC
Batterie : 2006/66/EC
Chargeur : 2006/95/EC
CEM 2004/108/EC
Consommables
C6 , HC6, Crocowood
Magnetische rondelhouder Code: 014641
Guide clip Crochet métallique P-CLIP Code: 014642
SPIT PULSA 800 INSULFAST
Données techniques de l'outil
Nom
Puissance (Joules)
Poids (kg)
Dimension LxlxH ( mm )
Énergie
Longueurs des fixations (mm)
Caractéristiques
Outil entièrement automatique (1000 tirs/heure)
Magasin de 20 fixations (bande de 10)
Faible effort de mise en appui (4,5 kg)
Absorbeur d'énergie automatique
Dosage de gaz automatique (T° - 5 °C à + 49 °C)
SPIT PULSA 800 INSULFAST
82
3.6
544/114/309
Cartouche de gaz et batterie
60 à 200 mm
Temps de charge batterie : 90 min (25 min = 500 fixations)
Cartouche de gaz : 750 tirs (20 °C), batterie jusqu'à 3 000 tirs
Spécifications de sécurité
Agrément CE
L’appui complet de l’outil est nécessaire pour déclencher le tir
Sécurité avec témoin lumineux on/off
Niveau sonore, EN 12549 : LpA,1s,1m=96dB(A) / Lp Cpeak=135 dB (C)
Vibration, EN ISO 8662-11: 3.2 m-s-2
Accessoires
En conformité avec : EN 12549
EN ISO 11148-13
Directive outil : 2006/42/EC
2011/65/UE
1999/5/EC
CEM 2004/108/EC
Cartouche de gaz :
75/324/EC
Batterie : 2006/66/EC
Chargeur : 2006/95/EC
CEM 2004/108/EC
Consommables
Kit de nettoyage Clous IF
SPITFIRE P370
Spécifications outil
Nom
Spitfire P 370
Puissance (joules) 350
Poids (kg)
Dimensions LxlxH (mm)
Calibre
Couleurs des charges
2,8
435/69/208
6,3/10 (10 charges par disque)
Marron, vert, jaune, rouge
En conformité avec : EN 15895+A1 : 2018 EN 12549
Directive outils: 2006/42/EC
Charges: 2013/29/UE EN 16264
Spitfire P 370 C60
3,2
450/69/240
6,3/10 (10 charges par disque)
Marron, vert, jaune, rouge
Nombre de clous Sans chargeur 10 clous par bande
Longueur consommables (mm)
Caractéristiques
Retour automatique de la masselotte
20 à 70 en C9 pour béton 15 à 70 en SC9 pour acier et béton dur (80 et 90 avec préenfoncement)
Outil entièrement automatique (1 clou par seconde avec le chargeur)
Réglage de la puissance avec molette graduée
Différents adaptateurs pour répondre à différentes applications
Spécifications de sécurité
Marquage CE
Tir indirect classe A1 (A*), vitesse < 100 m/s
L’appui complet de l’outil est nécessaire pour déclencher le tir
Système absorption d’énergie pour un confort d’utilisation
Facilité d’entretien
Visualisation de la présence d’une charge
15 à 60 en bande
Niveau de bruit pour l’opérateur, EN 12549 : LWA,1s = 110 dB(A) / LpA,1s,0 = 106 dB(A) / Lp Cpeak = 144 dB(C)
Vibration, EN ISO 8662 < 2,5 m.s-²
Accessoires
Monocoup
Chargeur
Kit isolation CI50 à 120
Consommables
C9, CR9, CR9P, SC9, SBR9, SA9, CT30, C9 clip A, posibanches, étrésillon, P-CLIP métallique, CR9TP
C9, SC9 15 à 60 mm (en bande), P-CLIP métallique
Clous CI-6 (jusqu'à 120 mm)
SPITFIRE P560
Spécifications outil
Nom SPITFIRE P560
Puissance (joules) 520
Poids (kg) 4,2 (3,7 en version monocoup)
Dimensions LxlxH (mm) 363/277/77 (363/215/77 en version monocoup)
Calibre des charges 6,3/16 (10 charges par disque)
Couleurs des charges en disque Jaune, bleu, rouge, noir
Nombre de clous 10 clous par bande
Longueur consommables (mm) 26 en bande (monocoup également disponible)
Caractéristiques
Cloueur spécial bardage et couverture métallique
Avance automatique des charges
Pas de réglage de puissance mécanique
Système de déverrouillage rapide
Entretien facile
Différents embouts
Système de stabilité STAB
Spécifications de sécurité
Marquage CE
Tir indirect classe A1 (A*), vitesse < 100 m/s
L’appui complet de l’outil est nécessaire pour déclencher le tir
Visualisation de la présence du disque
En conformité avec : EN 15895+A1 : 2018 EN 12549
Directive outils:
2006/42/EC
Charges: 2013/29/UE EN 16264
Niveau de bruit pour l’opérateur, EN 12549 : LWA,1s = 118 dB(A) / LpA,1s,0 = 111 dB(A) / Lp Cpeak = 144 dB(C)
Vibration, EN ISO 8662 < 2,5 m.s-²
Accessoires
Chargeur
Guide clou monocoup
Kit adaptateur caillebotis SA12-8
Consommables
Bande HSBR14
HSBR14
SA12-8 + RE 25 à 40
SÉLECTION CLOUS HC6-C6
PULSA 800P / 800P+ - APPLICATIONS PLAQUISTES
PULSA 800E - APPLICATIONS ÉLECTRICIENS
SÉLECTION CLOUS P370 SC9-C9
Acier faible
Résistance limite = 350 N/mm2
Acier dur
Résistance ultime = 500 N/mm2
Matériau support en acier :
¬ épaisseur minimum = 5 mm
¬ charge statique recommandée = 200 kg
Béton :
¬ charge statique recommandée = 50 kg maximum (c20-25)
Toutes les valeurs sont données à titre indicatif.
Un essai de validation sur chantier est toujours préconisé.
* with a 3-4 mm over-embedment
* avec un excédent d'ancrage de 3-4 mm
Sélection
SÉLECTION CLOUS HSBR14
P560 - APPLICATIONS MÉTALLIER / CONSTRUCTION MÉTALLIQUE
HSBR14
EU France/Allemagne 6 8 10 12 14 16 18 20 >22
Acier faible
Acier dur
S235 E24 / ST37
S275 E28 / ST44
E295 A50 / ST50
S355 E36 / ST52
E335 A60 / ST60
E360* A70 / ST70
Désignation du matériau de base
Valeur maximum = 740 N/mm2
Valider par des essais sur chantier
HSBR14
Gabarit
contrôle
bon enfoncement
(livré avec chaque boite de clous).
Consignes générales de sécurité des outils gaz
La norme européenne EN 792-13 : 2000 + A1: 2008 définit certaines conditions de sécurité à respecter pour l’utilisation de cloueurs non-électriques et nous vous recommandons de les suivre sans exception.
EN 792-13 + A1. § 7.2.1 a : seules les fixations référencées dans les instructions d’emploi peuvent être utilisées avec la machine.
EN 792-13 + A1. § 7.2.1 b : seuls les lubrifiants et la source d’énergie principale définis dans les instructions d’emploi peuvent être utilisés.
EN 792-13 + A1. § 7.2.1 e : seules les pièces détachées validées par le fabricant ou son représentant agréé peuvent être utilisées pour la maintenance des cloueurs.
EN 792-13 + A1. § 7.2.1 f : les réparations ne doivent être effectuées que par des agents agréés par le fabricant ou par d’autres experts, en respectant les informations données dans les instructions d’emploi.
EN 792-13 + A1. § 7.2.5 a : les machines à combustion interne ne doivent être utilisées qu’avec des réservoirs de gaz combustible référencés dans les instructions d’emploi.
Dans un souci de sécurité, n’utiliser que des clous et cartouches de gaz fabriqués par SPIT ou compatibles. En conformité avec la norme EN792-13, SPIT a spécifié dans ses instructions d’emploi, les consommables SPIT utilisables en toute sécurité. En cas d’utilisation de produits autres que SPIT, assurez-vous que ces produits sont compatibles, utilisables en toute sécurité et légalement commercialisés dans l’Union Européenne.
Lire toutes les instructions de sécurité et d’utilisation concernant l’appareil, les cartouches de gaz, la batterie et le chargeur de batterie.
Système PULSA®
Le système PULSA® se compose de : l’outil, la cartouche de gaz, la batterie, son chargeur et ses clous.
En matière de sécurité, la machine, les fixations et les cartouches de gaz référencées dans les documents SPIT doivent être considérées comme un système unique et complet. Seules des personnes expérimentées peuvent utiliser les outils de clouage SPIT. Ils doivent connaître le fonctionnement de l’outil et suivre les instructions d’utilisation et de sécurité. Les utilisateurs doivent être capables d’effectuer la maintenance de base sur l’outil.
Garder l’outil hors de la portée des enfants.
Pendant le fonctionnement de l’appareil, l’utilisateur et son entourage doivent porter des protections individuelles adaptées : lunettes, protections antibruit, gants…
N’utilisez l’outil que pour les applications pour lesquelles il a été conçu. Certains domaines d’application particuliers peuvent exiger le respect de dispositions et de réglementations supplémentaires. Ces outils ne peuvent être utilisés dans des lieux présentant des risques d’explosion et d’inflammation.
Respecter les consignes de sécurité du site sur lequel vous travaillez.
Il est primordial d’enlever la batterie, les clous et la cartouche de gaz lorsque l’outil n’est plus utilisé et de le remettre dans son coffret. Ne pas charger les consommables avec la détente ou le palpeur de sécurité enfoncés.
Ne jamais pointer l’outil vers soi-même ou vers quelqu’un d’autre. Si l’utilisateur se déplace, l’outil doit être orienté vers le bas et sans doigt sur la détente.
Toujours considérer que l’outil est chargé.
L’outil doit être utilisé dans un endroit bien aéré, les gaz d’échappement dans un endroit confiné pouvant être dangereux. Ne pas exposer l’appareil à la pluie ou à l’humidité.
Conserver l’outil loin de sources de chaleur. Ne pas fumer lors de la manipulation de cartouche de gaz et maintenir éloigné de son visage. Ne pas inhaler son contenu.
Lors de l’utilisation, l’opérateur doit être dans une position stable. Tenir l’appareil de manière à éviter toutes blessures dans le cas d’un éventuel recul.
L’utilisateur doit s’assurer que personne n’est dans le voisinage immédiat de l’aire de travail. Vérifier le poste de travail et son environnement.
Si l’appareil manque son tir, enlevez toujours la batterie avant de l’examiner. Si le problème persiste, contacter le fabricant. Les pièces et les commandes de l’outil doivent être régulièrement inspectées (notamment après le nettoyage), et les défauts doivent être rectifiés avant utilisation. Vérifier avant chaque utilisation que le palpeur de sécurité fonctionne correctement.
Ne jamais placer sa main à l’avant de l’outil. L’appareil ne doit être employé qu’avec le palpeur en contact avec la pièce à fixer.
Assurez-vous d’utiliser la bonne longueur de clous, avec le réglage de profondeur bien ajusté de manière à ce que le clou ne puisse pas traverser la pièce. Faites spécialement attention lorsque vous clouez près du bord car le clou peut casser la pièce et la traverser.
Ne pas planter de clous sur un nœud ou sur un autre clou. Ne jamais clouer sur une surface cachant un danger (fils électriques, tuyau de gaz…).
La température de l’outil peut augmenter en fonction de la fréquence de tir.
Il n’est pas permis d’apporter de modifications à l’appareil, cartouches de gaz, batteries et clous autres que celles spécifiées par le fabricant.
Cartouches de gaz
La cartouche de gaz est un aérosol correspondant aux réglementations 2008/47/CE. Elle contient : - des gaz hydrocarbures liquéfiés (butane, propane), - un lubrifiant pour maximiser la durée du produit.
Le gaz propulseur reste dans la cartouche et la maintient sous pression. Son contenu est extrêmement inflammable. La cartouche n’est pas réutilisable ni rechargeable.
Ne pas pulvériser vers une flamme ou un corps incandescent. Tenir éloigné de sources de chaleur et de charge électrostatique. Ne pas fumer près de la cartouche de gaz.
Ne pas exposer à une température supérieure à 50 °C.
Avant utilisation du système de charge.
Le gaz peut provoquer des blessures au contact de la peau ou des yeux.
Utiliser les cartouches de gaz dans un endroit bien aéré.
Ne pas inhaler.
Ne pas percer ou brûler les cartouches après utilisation.
Tenir hors de portée des enfants.
Jeter uniquement dans les endroits prévus.
Pour un maximum de performance, à utiliser avant la date indiquée sous la cartouche.
Transport
le transport de petites quantités (< 30 kg) en véhicule privé est autorisé sans fiche de transport de sécurité. Respecter les réglementations suivantes :
- Route/rails: ADR – RID – UN code 1950 classe 2 code 5F
- Mer: IMDG – UN code 1950 + fiche de risque FD S-U
- Air: IATA – UN code 1950 classe 2.1
Les marchandises doivent être accompagnées de la fiche d’instructions pour accidents routiers UN 1950. L’envoi de cartouches par colis postal est interdit.
Stockage
Les entrepôts et salles d’exposition doivent être en conformité avec les réglementations du bâtiment. Toutes les instructions locales correspondant aux réglementations de protection contre le feu doivent être observées. Si possible, stocker les cartouches à une température stable entre 5 °C et 25 °C. Ne pas exposer à des températures supérieures à 50 °C. Ne pas utiliser d’outils émettant des flammes, des étincelles ou sources de chaleur à côté des cartouches.
Ne pas stocker dans un passage, une entrée ou près des fenêtres.
Stocker dans un espace bien ventilé. Ne pas disposer dans une vitrine.
Ne pas stocker avec des produits pyrotechniques.
Les premiers secours
Le contact direct avec le gaz à l’état liquide peut provoquer des engelures ou des brûlures graves. Lorsqu’une personne a inhalé du gaz, l’accompagner sans tarder à l’air libre et lui faire occuper une position confortable.
Lorsqu’une personne a perdu connaissance, l’allonger et la caler sur un côté. Si la personne ne respire plus, faire du bouche-à-bouche, et si nécessaire, emplir ses poumons d’oxygène.
Lorsque le gaz entre en contact avec les yeux, les rincer avec de l’eau fraîche durant plusieurs minutes en gardant les yeux ouverts.
Lorsque le gaz entre en contact avec la peau, utiliser de l’eau et du savon pour laver soigneusement les parties touchées par le gaz. Ensuite, appliquer une crème de soin de la peau sur les parties touchées. S’il y a lieu, consulter un médecin.
Batterie et chargeur de batteries
Le transformateur, le chargeur et la batterie sont conçus pour fonctionner ensemble comme un système.
Utilisez le système uniquement pour des batteries ‘PULSA®’.
Le système de charge est conçu pour fonctionner dans des endroits couverts, ne pas exposer à la pluie ou à l’humidité.
Arranger le câble de manière à ne pas l’endommager. Ne pas utiliser le système si la prise ou le câble est endommagé, le remplacer immédiatement.
Pour éviter d’être électrocuté, débrancher la prise avant de nettoyer le chargeur ou les contacts. Utiliser un chiffon.
Ne pas court-circuiter la batterie. Un courant de forte intensité peut-être produit causant la surchauffe et la destruction de la batterie.
Ne pas mettre la batterie en charge si sa température n’est pas comprise entre 5 °C et 40 °C. Ne pas utiliser le chargeur s’il surchauffe ou fume. Le déconnecter immédiatement.
Ne pas percer ou ouvrir la batterie.
Ne pas stocker à une température supérieure à 50°C. Ne pas incinérer les batteries.
Ne charger qu’une batterie à la fois avec le chargeur.
La batterie et son système de chargement doivent être recyclés où disposés dans un endroit approprié (bacs de collecte suivant dispositions locales).
Garder hors de portée des enfants.
Consignes générales de sécurité SPITFIRE P370
Lire toutes les instructions de sécurité et d’utilisation concernant l’appareil.
Seules peuvent être chargées de travaux avec un appareil de scellement des personnes qualifiées ayant atteint l’âge de 18 ans. Ces personnes doivent connaître parfaitement le fonctionnement de l’appareil et suivre exactement les instructions du fabricant et les prescriptions de sécurité. Elles doivent être à même d’assurer l’entretien de l’appareil.
Les charges et tampons utilisés doivent être exclusivement ceux prévus et fabriqués par SPIT pour cet appareil. L’appareil SPITFIRE P370 doit être vérifié avant l’emploi, afin de s’assurer du bon fonctionnement des sécurités et de contrôler que la partie avant et le porte-munition soient propres. S’assurer également du bon coulissement général de la partie mobile.
L’appareil ne doit être chargé qu’avant son emploi. Si l’appareil n’est pas utilisé, il doit être déchargé et remis dans son emballage d’origine. Il ne doit en aucun cas être transporté chargé.
L’opérateur doit être placé, lors du tir, dans une position stable. L’appareil doit être tenu perpendiculairement au matériau support.
Lorsqu’un incident de tir survient, il faut immédiatement décharger l’appareil en prenant toutes les précautions nécessaires. Si plusieurs incidents se produisent, en informer le constructeur.
L’outil SPITFIRE P370 et ses chargeurs ne doivent être transportés que dans leur emballage d’origine.
Ne jamais diriger l’extrémité du canon de scellement vers une personne. Le canon doit être constamment dirigé vers le bas.
Ne jamais manœuvrer le canon avec le plat de la main.
Le bon état de l’appareil, même non utilisé, doit être vérifié au moins une fois par an par le constructeur.
Il est interdit aux personnes non désignées à cet effet de faire usage d’un appareil de scellement.
Il est interdit d’apporter à l’appareil toute autre modification que celles prévues dans ce manuel.
Il est interdit d’effectuer un scellement de tôle profilée sur ossature métallique avant de s’être assuré qu’il n’y a personne derrière.
On ne doit pas tenter une fixation en un point où le fer support de tôle profilée a été endommagé ou présente un défaut. La fixation doit être effectuée à 2 cm au moins de cet endroit.
Il est interdit de tenter une fixation sur des matériaux ne présentant pas de rigidité suffisante ou insuffisamment résistants : brique creuse, carreau de plâtre, ardoise, etc.
Il est interdit d’enfoncer des tampons dans les matériaux cassants et durs, comme la fonte, l’acier trempé, le marbre, le granit.
Il est interdit de réaliser des fixations sur béton à moins de 10 cm des arêtes.
Il est interdit d’utiliser un appareil de scellement dans des ateliers ou autres lieux où existent des risques d’explosions.
Pendant l’utilisation de l’appareil, l’utilisateur et son entourage doivent porter des lunettes de protection appropriées, un casque dur et un casque antibruit.
Consignes générales de sécurité SPITFIRE P560
Lire toutes les instructions de sécurité et d’utilisation concernant l’appareil.
Il est interdit d’effectuer un scellement de tôle profilée sur ossature métallique avant de s’être assuré qu’il n’y a personne derrière.
Pendant l’utilisation de l’appareil, l’utilisateur et son entourage doivent porter des lunettes de protection appropriées, un casque dur,un casque antibruit et des gants.
Seules peuvent être chargées de travaux avec un appareil de scellement des personnes qualifiées ayant atteint l’âge de 18 ans. Ces personnes doivent connaître parfaitement le fonctionnement de l’appareil et suivre exactement les instructions du fabricant et les prescriptions de sécurité. Elles doivent être à même d’assurer l’entretien de l’appareil.
L’appareil SPITFIRE P560 doit être vérifié avant l’emploi, afin de s’assurer du bon fonctionnement des sécurités et de contrôler que la partie avant et le porte-munition soient propres. S’assurer également du bon coulissement général de la partie mobile.
L’appareil ne doit être chargé qu’avant son emploi. Si l’appareil n’est pas utilisé, il doit être déchargé et remis dans son emballage d’origine. Il ne doit en aucun cas être transporté chargé.
L’opérateur doit être placé, lors du tir, dans une position stable. L’appareil doit être tenu perpendiculairement au matériau support.
Lorsqu’un incident de tir survient, il faut immédiatement décharger l’appareil en prenant toutes les précautions nécessaires. Si plusieurs incidents se produisent, en informer le constructeur.
L’outil SPITFIRE P560 et ses chargeurs ne doivent être transportés que dans leur emballage d’origine.
Ne jamais diriger l’extrémité du canon de scellement vers une personne. Le canon doit être constamment dirigé vers le bas.
Ne jamais manœuvrer le canon avec le plat de la main.
Le bon état de l’appareil, même non utilisé, doit être vérifié au moins une fois par an par le constructeur.
Il est interdit aux personnes non désignées à cet effet de faire usage d’un appareil de scellement.
Il est interdit d’apporter à l’appareil toute autre modification que celles prévues dans ce manuel.
On ne doit pas tenter une fixation en un point où le fer support de tôle profilée a été endommagé ou présente un défaut. La fixation doit être effectuée à 2 cm au moins de cet endroit.
Il est interdit de tenter une fixation sur des matériaux ne présentant pas de rigidité suffisante ou insuffisamment résistants : brique creuse, carreau de plâtre, ardoise, etc.
Il est interdit d’enfoncer des tampons dans les matériaux cassants et durs, comme la fonte, l’acier trempé, le marbre, le granit.
Il est interdit d’utiliser un appareil de scellement dans des ateliers ou autres lieux où existent des risques d’explosions.
BESOIN
> DE CONNAÎTRE VOTRE POINT DE VENTE LE PLUS PROCHE?
>DE RÉALISER DES ESSAIS D’ARRACHEMENT?
>D’UN CONSEIL TECHNIQUE, D’UN DIAGNOSTIC?
>D’UNE FORMATION?
