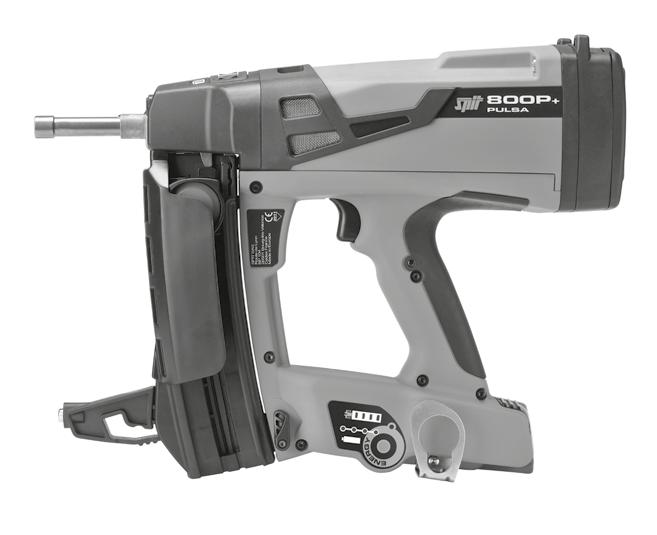

PULSA 800P+

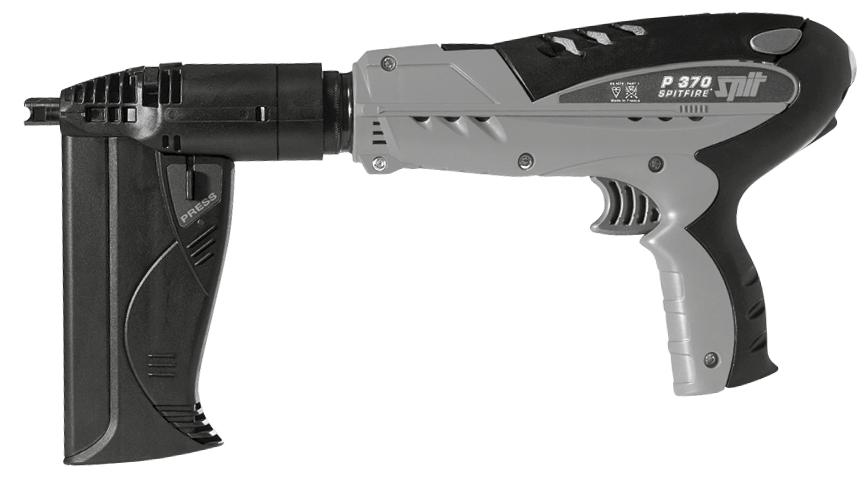

SPITFIRE 370

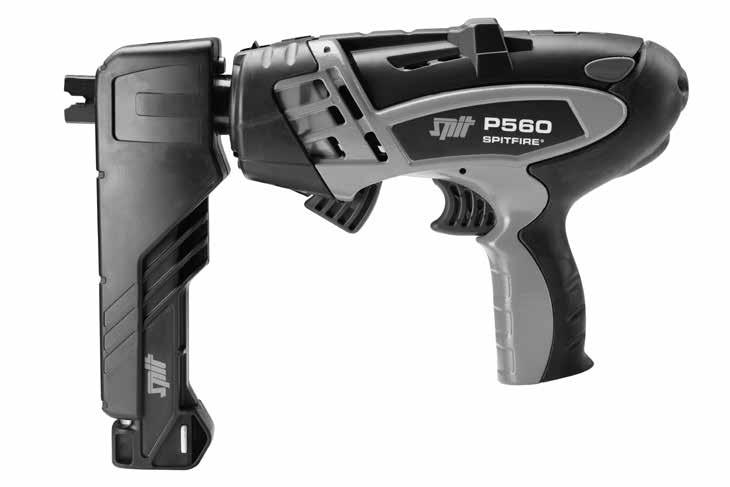

SPITFIRE 560
Voorwoord
Meer dan 65 jaar na de lancering van de eerste kruitschiethamer groeit het marktaandeel van de Spit Gas en Kruit oplossingen nog steeds over de Europese bouwwerken.
Met een gedegen productenpakket kunnen de Spit Gas en Kruit oplossingen significante technische en financiële voordelen bieden voor de bouw-, en installatiebedrijven van elke grootte.
¬ TECHNISCHE VOORDELEN
De Spit nagelsystemen bieden een gebruiksvriendelijke, snelle, betrouwbare en snoerloze oplossing voor een variëteit aan bevestigingseisen. Door de innovatie met de directe bevestiging hebben de klanten van Spit een uniek systeem waarmee een complete range producten tot wel 8 keer sneller bevestigd kunnen worden ten opzichte van de traditionele manier met plug en schroef.
¬ FINANCIËLE VOORDELEN
Door een nauwe samenwerking tussen Spit en haar klanten kan goed gekeken worden wat de eisen en wensen zijn van de klanten.
Door o.a. deze samenwerking is Spit in staat om een complete range producten te ontwikkelen welke ervoor zorgen dat aannemers en installateurs op een werk een hogere productiviteit kunnen halen en daardoor een besparing in tijd en geld.

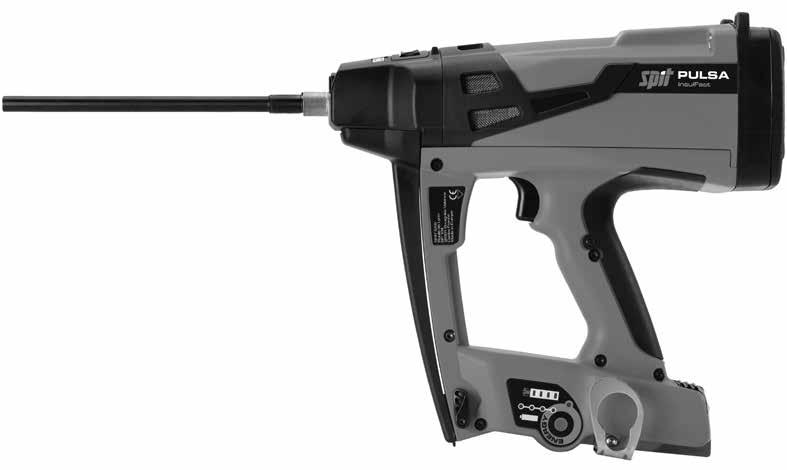

GAS apparaten
Met een eigen verbrandingskamer bevestigd het Pulsa systeem installatiebeugels, metalstud profielen, kabelmanagement systemen, klampen, ... tot 8 keer sneller dan elk ander systeem.
PRINCIPE
Train de gebruiker
Gebruik het apparaat dat ontwikkeld is voor de toepassing

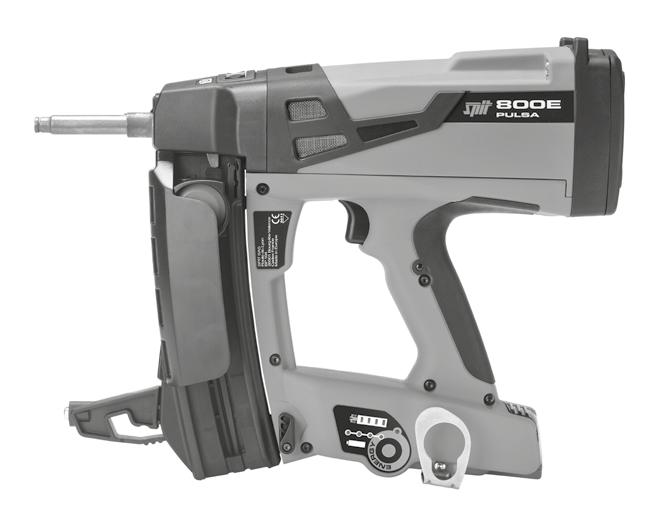

Installateur: P800E

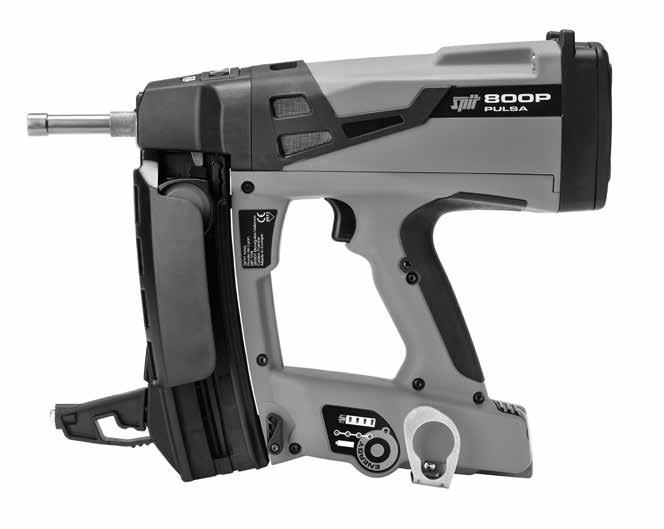

Aannemer: P800P
EIGENSCHAPPEN
Volledig automatisch apparaat werkt op gas energie
Selecteer de juiste nagel afhankelijk van het steunmateriaal
¬ Gas inspuiting wordt uitgevoerd door een automatische inspuiting welke wordt geregeld via een elektronische chip.
¬ Nagels worden geleverd in strippen van 10 en de gaspatronen kunnen 850 schoten doen bij een temperatuur van 20 graden
¬ Lithium accu: Grote autonomie, zorgt ervoor dat er 3000 schoten per acculading gedaan kunnen worden.
¬ Slagkracht van 82 tot 100 Joule
¬ Aandrukkracht voor activeren 5 KG; relatief weinig moeite voor boven het hoofd toepassingen. De meeste kruitgeschoten schiethamers hebben een aandrukkracht > 15 kg.
¬ Complete range verbruiksmaterialen voor de installateur
¬ Kleine randafstand
¬ Werken in kou en warmte; -15 t/m +40
¬ 20 stuks magazijn
¬ Weining terugslag
¬ CE markering
¬ Weinig onderhoud
¬ Ook geschikt voor materialen met een lage drukvastheid (steen etc)

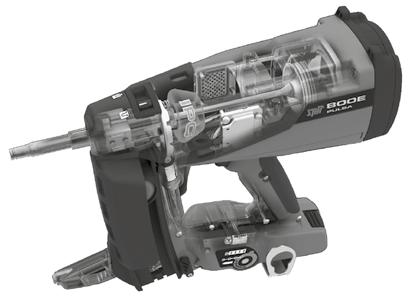

WERKING PULSA
Pulsa wordt aangedreven door makkelijk te verwisselen gaspatronen. Elke keer als de nagelgeleider (neus) van het apparaat wordt ingedrukt wordt er dosis lucht en gas mengeling geïnjecteerd in de verbrandingskamer. Door het indrukken van de trekker, zal door een vonk het gasmengsel tot ontbranding worden gebracht. Zoals bij een automotor wordt de slagpen naar beneden gedrukt waarna deze de nagel op de ingestelde diepte in het materiaal drijft.
GAS apparaten
AANDRUKBEVEILIGING
Twee handelingen zijn er nodig om het apparaat te activeren, in volgorde:
1 - Druk het apparaat tegen het werkvlak, zodat de nagelgeleider wordt ingedrukt
2 - Trek aan de schakelaar
NAGEL INDRINGING
Het apparaat absorbeert automatisch de energie die nodig is voor het materiaal waarin geschoten wordt. Ondanks dit kan de indringdiepte van de nagel wel ingesteld worden afhankelijk van de toepassing.
Gaspatronen
Voor het succesvol bevestigen van kabels, clipsen en totale kabel management systemen is het aanbevolen om de indringdiepte op minimaal te zetten. Dit is om o.a. het breken van clipsen en kabelgoten te reduceren. De Pulsa 800E wordt standaard geleverd in minimale diepte, de 800P en 800P+ op maximale diepte.
Gaspatronen bevatten een mengsel van propaan, butaan en smering. Het veiligheidsblad is op aanvraag verkrijgbaar.
TE GEBRUIKEN DATUM
De gebruiksdatum staat op de gaspatronen, na deze datum kan het aantal schoten niet meer gegarandeerd worden.
OPSLAG CONDITIES
¬ Opslag temperatuur: +5 tot +25°C.
¬ Bescherm tegen direct zonlicht
¬ Opslag in goed geventileerde ruimtes
¬ Opslag buiten bereik van kinderen
Gas in een zakje
Hard omhulsel
Samengedrukte lucht rondom zakje
Kruitschiethamer (PAT)
PRINCIPE
Train de gebruiker
EIGENSCHAPPEN
¬ Veilig in gebruik
¬ Directe bevestiging
Gebruik het apparaat dat ontwikkeld is voor de toepassing
Selecteer de juiste patronen voor de toepassing
Selecteer de juiste nagel afhankelijk van het steunmateriaal en toepassing
¬ Hoge snelheid van bevestigen
¬ Autonoom
¬ Energie van 340-520 Joule slagkracht
¬ Mechanische kracht instelling op de P370
¬ Grote range verbruiksmateriaal (max. nagel lengte 90 mm)
¬ Niet temperatuur gevoelig (-15 / +50 0°C)
¬ Toepasbaar in alle weersomstandigheden
¬ Makkelijk en weinig onderhoud
FUNCTIONERINGSPRINCIPE
Slagnaald
Patroon
Verbrandingskamer
Plunjer
2 noodzakelijke handelingen alvorens te schieten:
1 - Druk de schiethamer tegen het werkvlak
2 - Trek aan de trekker
De SPIT schiethamers maken gebruik van indirect schietsysteem, dit betekend dat een plunjer (slagpen) tussen het patroon en de te schieten nagel is geplaatst, dit om de snelheid van de nagel te verminderen.
De SPIT schiethamers maken gebruik van de bewezen technologie van het plunjer systeem. Door het ontkoppelen van de trekker komt de ontsteking van het patroon op gang waarna de energie wordt overgebracht op de plunjer.
De energie van het kruitpatroon wordt vanuit de kruitkamer overgebracht op de plunjer. Door de snelheid, en het gewicht van de plunjer wordt de nagel bij een veel lagere snelheid in het basismateriaal geschoten.
Nagelgeleider
Trekker
Kruitschiethamer (PAT)
VEILIGHEIDSSYSTEEM
¬ CE Goedkeuring
Alle SPIT schiethamers zijn goedgekeurd volgens CE 2006/42 EN15895.
¬ Veiligheid op aandrukkracht
In overeenstemming met ANFOR standaard E71-700 en E71-101, zijn alle kruitschiethamers indirecte schiethamers, van klasse A met symbool A*. Dit betekend dat de patronen alleen geactiveerd kunnen worden indien de schiethamer volledig worden ingedrukt en contactdruk met het steunmateriaal wordt gehouden. De SPIT schiethamers zijn goedgekeurd door het St. Etienne test instituut (Frans instituut) of indien noodzakelijk door een nationaal instituut.
¬ Volgorde veiligheid
Het patroon kan niet worden geactiveerd indien, eerst de trekker wordt ingedrukt alvorens de schiethamer te positioneren op het steunmateriaal. (CIP eisen)
¬ Veiligheid op de trekker
De trekker wordt geblokkeerd indien de schiethamer niet in gebruik is. Deze kan niet worden geactiveerd behalve als de schiethamer door de beveiliging wordt gedrukt. De trekkerveiligheid functie zorgt ook voor het niet kunnen activeren van het patroon indien de ondergrond te zacht is. (behalve P370).
¬ Patroon veiligheid
Het patroon is volledig geïntegreerd in de schiethamer, geen volle patronen buiten de schiethamer tijdens het werk.
¬ Patroon inspectie
Indien de schiethamer geladen is kan dit gemakkelijk visueel gecontroleerd worden zonder de klep te openen.
Kruitschiethamer (PAT)
PRINCIPE VAN KRACHTINSTELLING
Procedure: 1 - Kies de juiste nagellengte (zie pag. 13)
2 - Kies het laagste kruitpatroon
3 - Stel mechanisch de krachtinstelling in van de schiethamer
Begin altijd met een zo laag mogelijke kruitpatroon en een zo laag mogelijke krachtinstelling
PATROON
Door de grote range van patronen kan men succesvol bevestigen op een grote variatie van materialen. Voor de betrouwbaarheid en het reduceren van vermoeiing bij de gebruiker dient altijd een zo laag mogelijke kracht gebruikt te worden, maar voldoende krachtig voor een correcte bevestiging te maken.
De nagels worden in het basismateriaal geschoten door een explosie van het patroon. Om een brede range van toepassingen te kunnen dekken heeft SPIT 2 kalibers met 6 niveaus.
¬ Kaliber 6.3/10
¬ Kaliber 6.3/16
0080-P1. 13.0086
De patronen worden gekenmerkt door internationale kleuren voor elk caliber:
Bruin, Groen, Geel, Blauw, Rood, Zwart
Omhulsel
Kruit
Voet
Kracht patroon laag Medium hoog
Kaliber type Bruin Groen Geel Blauw Rood Zwart mechanische instelling
MECHANISCHE KRACHTINSTELLING
Sommige SPIT schiethamers zijn uitgerust met een mogelijkheid om mechanisch de kracht te regelen zonder het patroon te wisselen.
Mechanische instelling:
¬ Aanpassen richting van de verbrandingsgassen door aan een wiel te draaien, (gedeelte kracht wordt afgevoerd); P370
Toepassingsgebied
IN STAAL ALS BASISMATERIAAL
Indien de nagel in staal wordt geschoten drukt deze het materiaal weg. Door de elasticiteit van het staal wordt de nagel op zijn plek gehouden. Door de karteling op sommige nagels wordt de hechting nog meer verbeterd.
Constructiestaal is een perfect basismateriaal voor een betrouwbare bevestiging met een gas en/ of kuitgeschoten montage. De indringdiepte is afhankelijk van de staalkwaliteit en de dikte hiervan. Bij ieder product is een informatieblad beschikbaar met het toepassingsgebied.
BETON ALS
BASISMATERIAAL
De mogelijke staalkwaliteiten zijn: (1) E24 E28 E36 A60 (1) Franse benaming (2) ST37 ST44 ST52 ST60 (2) Duitse benaming (3) S235 S275 S355 E335 (3) Europese standaard NF EN 10027-1
Minimale treksterkte van het basismateriaal (N/mm2)
Indien de nagel in beton wordt geschoten worden zachte elementen zoals cement, steen en andere componenten opgewarmd tot ongeveer 900° C. Hierdoor wordt het oppervlak van de nagel kortstondig gesinterd en opgeruwd. Door een speciale hitte behandeling zijn de SPIT nagels beter bestand tegen afschuiving en verbeterd de flexibiliteit van de nagel.
Een aantal factoren hebben effect op de bruikbaarheid:
¬ Drukvastheid van beton
¬ Datum beton, hoe oud
¬ Hardheid van de toevoegingen, maat, vorm en percentage
Voor informatie, de onderstaande tabel geeft de relatie weer tussen karakteristieke waarde en gemiddelde drukvastheid op een cilinder en een kubus in N/mm2
Karakteristieke druksterkte fck
Gemiddelde druksterkte
Voorgespannen beton / beton element / prefabbeton
Na 90 dagen uitharden kunnen sommige betonelementen een drukvastheid halen van 80 N/mm2.
IN ANDERE MATERIALEN
Volle baksteen
Geperforeerde steen Rc = 14.5 N/mm2
Holle betonblokken Rc = 6.5 N/mm2
Kalkzandsteen Rc = 16 N/mm2
Geschikte basismateriaal
● Geschikt ❍ Check de bruikbaarheid op het productblad of check dit op het werk door te testen Apparaten
Omschrijving nagel
Scoringspercentage in beton
Indien de hardheid van de betonmengeling harder is dan de nagel zal deze ervoor zorgen dat de nagel buigt of vervormd.
Zachte beton mengeling
Harde beton mengeling
Gebruik in de vloer of in het plafond:
In geval van boven het hoofd bevestigen neemt de hoeveelheid grind toe in het beton als gevolg van het productieproces waarbij tijdens het storten meer grind onderin zit dan bovenin. Dit fenomeen zorgt ervoor dat het scoringspercentage belangrijker wordt bij toepassingen boven het hoofd. De juiste nagel voor zulke toepassingen is de HC (hard concrete) nagel.
BEPALEN VAN DE JUISTE NAGELLENGTE
De keuze van de nagellengte hangt af van de penetratiediepte in het basismateriaal. De diepte wordt bepaald door de drukvastheid van de steen of beton of de sterkte van het staal, en daarbij speelt de dikte van het basismateriaal ook een rol.
Dus, Totale lengte nagel L = Hnom + tfix
¬ In beton als basismateriaal, geeft de onderstaande tabel informatie van de minimale diepte in relatie tot de drukvastheid van het beton:
Hnom (mm) Hnom tfix Hnom (mm)(1)
C50/60 15 – 20 12 – 15

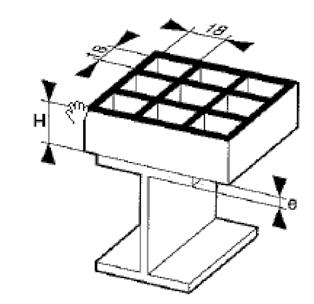

¬ In staal als basismateriaal, geeft de onderstaande tabel informatie van de minimale diepte in relatie tot de treksterkte van het staal:
(mm)
fuk: minimale treksterkte
(1) Alle gegevens worden gegeven als richtlijn en een bruikbaarheidtest op het werk wordt altijd geadviseerd.
Hnom tfix
Verkeerd schot
BEVESTIGINGEN IN STAAL
Nagel is niet diep genoeg in het staal
Nagel blijft niet in het materiaal zitten
Te weinig kracht
Basismateriaal te hard
Basis materiaal niet voldoende dik (> 5 mm)
Nagel breekt Te veel kracht
Basismateriaal te hard
Nagel te lang
Kop van de nagel beschadigd het te bevestigen materiaal
Beschadigde kop van de nagel
Te veel kracht
Te veel kracht
Beschadigde plunjer
BEVESTIGINGEN IN BETON
Nagel te diep
Nagel niet diep genoeg
Nagel is gebogen
Nagel te kort
Te veel kracht
Diepte instelling niet correct (GAS)
Nagel te lang
Te weinig kracht
Diepte instelling incorrect (GAS)
Harde en/of grote toevoegingen in het beton (grind)
Wapening direct onder de beton
Harde oppervlakte (staal)
Beton schilfert af Voorgespannen beton
Hardere toevoegingen in de beton
Oud beton
Harde toplaag
Beschadigde kop van de nagel
Te veel kracht
Beschadigde slagpen
Gebruik zwaardere patronen
Meer kracht
Gebruik beter presterende nagels (HC)
Reduceer de krachtinstelling of gebruik een ander patroon
Check de nagellengte
Reduceer de krachtinstelling of gebruik een ander patroon
Gebruik kortere nagel
Check de slijtage van de slagpen
Reduceer de krachtinstelling of gebruik een ander patroon
Verander slagpen
Verminder de krachtinstelling
Gebruik zwakker patroon
Vervang slagpen
Gebruik langere nagel
Minder kracht (PAT)
Gebruik lichter patroon
Reduceer de diepte instelling (GAS)
Gebruik langere nagel
Meer kracht (PAT)
Gebruik zwaarder patroon (PAT)
Verhoog de diepte instelling (GAS)
Gebruik kortere nagel
Boor een gaatje alvorens te schieten
Gebruik krachtiger patroon
Check veelvuldig schieten
Gebruik kortere nagel
Gebruik HC nagel
Boor alvorens te schieten
Minder kracht
Gebruik ander patroon
Verander slagpen
Type belastingen
TREK belasting is in de lengte richting van de nagel.
AFSCHUIF belasting is haaks op de as van de nagel.
TYPE BELASTINGEN
¬ Statisch of quasi-statische belastingen ¬ Dynamische belastingen
De statische of quasi-statische belastingen zijn belastingen die permanent zijn door eigen gewicht of door de externe belasting vermeerderd met variabele belastingen zoals sneeuw, wind …
Weerstand
De dynamische belastingen zijn variabele belastingen in tijd met een medium of hoge amplitude. Bijvoorbeeld: machine vibraties, regelmatige schokbelastingen……..
Sommige dynamische belastingen kunnen gezien worden als quasi-statisch (wind….)
UITTREKWAARDE (WEERSTAND) HANGT AF VAN VERSCHILLENDE FACTOREN
¬ Basis materiaal:
Dezelfde nagel geeft een veschillend resultaat in staal dan in steen.
¬ Eigenschappen basismateriaal:
• Voor Beton, - Betonklasse - Toevoegingen en hardheid
• Voor Staal, - Treksterkte staal - Dikte staal
¬ Te bevestigen materiaal:
Dunne of zachte materialen kunnen over de kop van de nagel heen getrokken worden
Schieten door dikke of stugge materialen kan energie absorberen.
¬ Penetratie diepte:
Indien de nagel dieper het materiaal indringt zal de uittrekwaarde groter worden. De indringdiepte hangt af van de nagel die gekozen wordt.
¬ Rand en hartafstand:
De toelaatbare belasting kan gehaald worden indien de minimale rand en hartafstanden gerespecteerd worden welke gegeven worden in het technische productblad.
Sterkte
KARAKTERISTIEKE STERKTE
De karakteristieke sterkte wordt berekend vanuit de gemiddelde bezwijkwaarde. Dit komt overeen met de 5% van de laagste bezwijkwaarde met een zekerheidsgraad van 90%. Deze benadering hangt af van het aantal testen en de variatie van de resultaten.
OPMERKING
Nagels die niet een bevestiging geven zijn niet meegenomen in het bepalen van de gemiddelde sterkte.
REKENWAARDE, REPRESENTATIEVE WAARDE EN DE VEILIGHEIDSFACTOREN
Uit de karakteristieke belastingen kunnen vervolgens de veiligheidsfactoren worden bepaald om op de rekenwaardes en de representatieve waardes te bekomen.
De totale veiliheidsfactor neemt in rekening de onzekerheid van de belasting en de sterkte.
De totale veiligheidsfactor wordt langzaam vervangen door een partiële veilgheidsfactor welke de twee onzekerheden appart behandeld.
S: belasting op de nagel
Frk: Karakteristieke sterkte
Frd: Rekenwaarde
Frec: Representatieve waarde
Rekenwaarde
γM: partiële veiligheidsfactor voor de sterkte
γF: partiële veiligheidsfactor voor de belasting
n = γM γF: totale veiligheidsfactor
Representatieve waarde
FRk γM
¬ BEVESTIGINGEN IN STAAL
FRk n
FRd = ≥ S.γF FRec = ≥ S
Statistische testen zijn uitgevoerd op alle SPIT bevestigingen. Hierbij zijn de uiterste bezwijkwaardes gebruikt om de karakteristieke sterkte te berekenen.
Dus, de totale veiligheidsfactor welke gehandteerd wordt is: n ≥ 2.5.
Voor HSBR14 is het cycli testprogramma uitgevoerd wat het mogelijk maakt om een totale veiligheidsfactor te handteren van: n ≥ 2.
¬ BEVESTIGINGEN IN BETON
Harde toevoegingen in beton kan leiden tot een verkeerde bevestiging. Het aantal missers ten opzichte van juiste bevestigingen zal toenemen indien de drukvastheid hoger wordt of indien de afmetingen van de toeslagstoffen groter worden.
Als resultaat, adviseren wij de individuele sterkte van een bevestiging om de toepassing te berekenen, maar rekening houdend dat minimaal 5 bevestigingen worden gebruikt om elk onderdeel te bevestigen in beton. Voor de individuele bevestiging moet de totale veiligheidsfactor worden toegepast: n ≥ 3.
Aanbevolen rand- en hartafstanden
AANBEVOLEN AFSTANDEN MET GAS TECHNOLOGIE
Staal
e = 20 mm
Beton
b = 10 mm B ≥ 60 mm E ≥ 40 mm
e = de minimale afstand tussen twee nagels
b = de minimale afstand naar de rand
B = de minimale afstand naar de rand
E = de minimale afstand tussen twee nagels
AANBEVOLEN AFSTANDEN MET KRUIT TECHNOLOGIE
Staal
e = 20 mm
Beton
b = 15 mm B ≥ 100 mm E ≥ 70 mm
e = de minimale afstand tussen twee nagels
b = de minimale afstand naar de rand
B = de minimale afstand naar de rand
E = de minimale afstand tussen twee nagels
ELECTRICIEN & LOODGIETER Toepassingen
Centraal doos CG6
PVC-kabel goten Metalen kabel goten
Elektriciteits buizen Vloerleidingen met SPIT metalen clip
HCG6 CG6 (through pre-drilled trunking system SC9
Plastic leidingen
Vuurbestendige bekabeling Met PIRELLI FP
PULSABLE accessoires SPIT gamma
ELECTRICIEN & LOODGIETER Toepassingen

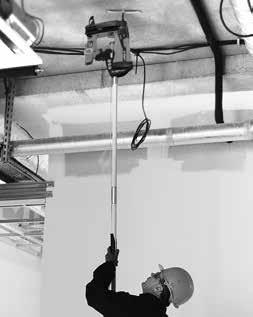

Plafond systeem
Gas oplossingen Kruit oplossingen
Geperforeerde band C6
Textiel band C6
Clips met kabelband C6
Leidingen Met P-CLIP
ELECTRICIEN & LOODGIETER toepassingen
BOUW toepassingen
Gas oplossingen Kruit oplossingen
Tijdelijke bevestiging van kabels of laag voltage kabels C6 HC6
Hout op beton
Houten plaat op staal / beton
Gas oplossingen Kruit oplossingen
Wapeningsnet CT30 C9 with CT30
Noppenfolie /plastic HC6 + RONDEL
Bekistingen C9 afstandhouder
bekistingsdop
STAAL toepassingen
Gas oplossingen Kruit oplossingen

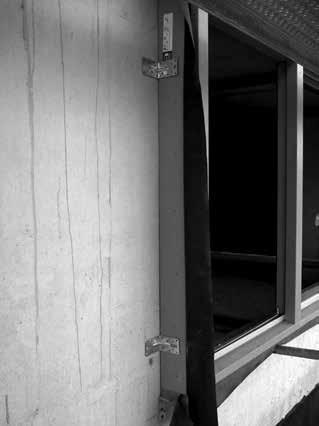

Kozijnhoek bevestiging C6 SC9
Beugels
Stalen dak beplating
HSBR14
SA12-M8
Gevel bekleding staal
Gas oplossingen Kruit oplossingen
HSBR14
HSBR14
Looproosters
SA12-8
ISOLATIE-/BRANDBESCHERMING toepassingen
AFBOUW toepassingen
Zachte / middelstijve isolatie Insulfast CI6
Brandwerende isolatie

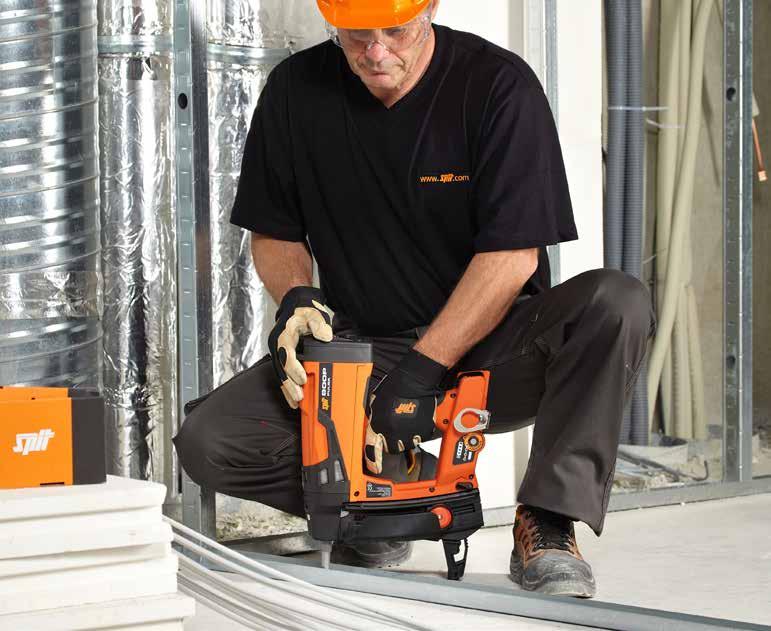

Metal Stud / Scheidingswanden
Interne isolatie op betonblokken, holle steen
Stucanet
AFBOUW toepassingen
Metal Stud / Scheidingswanden C6
Optima profielen C6
Hout op beton C6 SC9
Zwevende vloer
Controleer regelgeving in land C6
Stalen plaat op houten structuren
HC6
SPIT C6 / C6 FH
C6-20 ; C6-25 ; C6-30 ; C6-35 C6FH-40
OMSCHRIJVING
¬ Nagel voor het bevestigen van o.a. metalstud en installatie markt.
MATERIAAL EIGENSCHAPPEN
Lijf in Carbon staal
¬ Totale lengte Lt: 20, 25, 30, 35 of 40 mm
¬ Electrolitisch verzinkt, min zink coating 5 µm
¬ Hardheid (C6-20): 53 tot 56 HRc
¬ Hardheid (C6-25/30/35/40): 50 tot 55 HRc
APPARATEN
P800E - P800P - P800P+
GOEDKEURING
CSTB Technische goedkeuring 3/06 - 460
TOEBEHOREN
Magnetische nagelgeleider voor:
¬ Bevestiging metalen rondellen
Eurocode 014641
NAGELLENGTE
¬ Metalen P-CLIP
Eurocode 014642
C6 nagels Lengte (LT) Zwarte
C6-20 20 057540 057545
C6-25 25 057541 057546
¬ Andere toebehoren
• Installatie materiaal voor electricien & loodgieter
• Pirelli vuurvaste bevestiging voor vuurbestendige bekabeling
• Draadstang clip: TRH CLIP MCC-0
Verzonken nagel
C6-30 30 057542 057547 -
C6-35 35 057543 057548
Verzonken nagel *
C6-40 40 - - 057544 057549
*: laat geen kuststof achter bij de bevestiging
TOELAATBARE BELASTING
C6 nagel
(1) Plaatsingsdiepte Hnom = 15-20 mm is aanbevolen
L = Hnom + tfix (zie pag. 13)
(min.15N/mm2)
SPIT HC6 / HC6FH
OMSCHRIJVING
¬ Nagels voor harde materialen
MATERIAAL EIGENSCHAPPEN
Lijf in carbon staal
¬ Totale lengte Lt: 15, 17, 22, 27 of 32 mm
¬ Orange of witte strip
• HC6 - 17, 22, 27, 32
¬ Mechanische zink coating, min zink coating 10 µm
¬ Hardheid ≥ 56 HRc
• HC6 - 15
¬ Electrolitisch verzinkt, min zink coating 5 µm
¬ Hardheid: 53 tot 56 HRc
APPARATEN
P800E - P800P - P800P+ GOEDKEURING
NAGELLENGTE
CSTB Technische goedkeuring 3/06 - 460
HC6-15 15 057550 057559 057555
HC6-17 17 057551
HC6-22 22 057552
HC6-27 27 057553
057556
057557
057558
HC6-32 32 057554 - -
* laat geen kuststof achter bij de bevestiging
TOELAATBARE BELASTING
tot C60/70
TOEPASSINGSLIMIET
Beton: C50/60
Voorgespannen beton C60/70
Staal
Kalzandsteen: min. CS12
S235 S275 S355 E335
Franse aanduiding- (2) Duitse aanduiding (3) Aanduiding volgens de Europese richtlijnen NF EN 10027-1
(N/mm2)
SPIT CG6 - HCG6
OMSCHRIJVING
¬ Nagels voor kabelgoten (met gaten)
¬ Het gepatenteerde energie absorbtie systeem zorgt ervoor dat de kabelgoot niet wordt beschadigd.
¬ De kop van de nagel is verzonken in de kunststof dop om contact tussen nagel en draad tegen te gaan.
MATERIAAL EIGENSCHAPPEN
Lijf in carbon Staal
¬ Totale lengte Lt: 20, 25, 30, 35 mm
¬ Electrolitisch verzinkt, min zink coating 5 µm
¬ Hardheid (CG6-20): 53 to 56 HRc
¬ Hardheid (CG6-25/30/35): 50 to 55 HRc
APPARATEN
P800 E, nagel gaat niet in magazijn
NAGELLENGTE
CG6 range Lengte (LT) Witte strip code
CG6-20 20 057563
CG6-25 25 057564
CG6-30 30 057565
HCG6-15 15 057567
HCG6-22 22 057568
TOELAATBARE BELASTING
(1) Plaatsingsdiepte Hnom = 15-20 mm is aanbevolen
L = Hnom + tfix (zie pag. 13)
SPIT CW6 - crocowood
TOEPASSINGSLIMIETEN
¬ Houten structuren, met een dikte van minimaal 25 mm.
¬ Niet geschikt voor beton
TOELAATBARE BELASTING
CW6 range
Houten plaat, dikte 35mm (dennenhout)
*Indicatieve waarde
OMSCHRIJVING
¬ Staalplaten voor houten toepassingen.
¬ Mogelijkheid om het te verwijderen, met behulp van Pozidrive (PZ2).
MATERIAAL EIGENSCHAPPEN
Schroef in carbon Staal
¬ Afgesneden kop, PZ2
¬ Electrolitisch verzinkt, min zink coating 5 µm
¬ Hardheid : 500 N/mm2 mini
¬ Zonder Chroom VI
APPARATEN
P800P - P800P+
Schuifbelasting voor een verplaatsing van 1 mm NRk* (kN) NRec* (kN) VRec* (kN)
Trekbelasting
SPIT nagel toepassing
AANBEVOLEN BELASTING EN VERPLAATSING
Toebehoren Bezwijkwaarde
Verplaatsing t.o.v; de bezwijkwaarde (mm)
Toelaatbare belasting (kN) voor een verplaatsing gelijk aan 1 mm Nrec (d = 1 mm)
Houten plaat met dikte van 27 mm
Kijk of de plaatsingsdiepte is aangepast aan de toelaatbare belasting die nodig is voor de toepassing.
SPIT nagel toepassing
CT-CLIP VOOR LEIDINGEN, BUIZEN, LAAG VOLTAGE ETC.
¬ Toepassingen: kabels: ø mini 16 - ø max 32
buizen: ø 16 - ø 20 - ø 25 - ø 32
¬ Grondstof: Popolymide 6 volgens ISO 1874
¬ Kleur: grijs RAL 7035
¬ Allogeenvrij
¬ Verbrandingeigenschap voldoet volgens
CE 695-2-1/2.: 650°C
¬ Installatie temperatuur: T°C: -5°C / +35°C
¬ Werkingstemperatuur: T°C: -40°C / +70°C
Nagel indicator
Beton C20/25
Beton C30/37
Beton C40/50
Prefab / Voorgespannen
Beton
Volle baksteen
Holle baksteen gestuct
Holle betonblokken
Kalkzandsteen
Apparaat: P800E
CLIPELEC VOOR LEIDINGEN, BUIZEN, LAAG VOLTAGE ETC.
Voor het gebruik van kabelbandjes (niet inbegrepen).
¬ Produktcode: 011203
¬ Grondstof: Popolymer Polypropyleen
¬ Kleur: zwart
¬ Allogeenvrij
¬ Verbrandingeigenschap voldoet volgens
CEI 695-2-1/2.: 750°C
¬ Installatie temperatuur: T°C: -5°C / +35°C
¬ Werkingstemperatuur: T°C: -30°C / +55°C
Nagel indicator
Beton
Beton
Beton
Volle
Apparaat:
SPIT nagel toepassing
GEPERFOREERDE STRIP & METALEN CLIP
Enkel voor vloerbevestigingen.
¬ Perfoband
• Ø 12 mm x 10 m: 064320
• Ø 17 mm x 10 m: 064340
¬ Textielband 15 x 1,1 L 10 M
¬ Metalen P-Clip, Ø 16, Ø 20, Ø 25, Ø 32.
Te gebruiken met HC6, C6 en SC9 nagels
¬ Magnetisch neusstuk clipsen
Nagel indicator
PERFOBAND
METALEN CLIPSEN
Beton C20/25
Beton C30/37
Beton C40/50
Voorgespannen Beton
Volle baksteen
Holle baksteen gestuct
Holle betonblokken
Kalkzandsteen
Staal
P-CLIP VOOR LEIDINGEN, KABELS, KOUDE EN WARME LEIDINGEN
¬ Omschrijving voor P-CLIP:
• Kabels: Ø mini 16 – Ø maxi 25
• Buizen: Ø16 – Ø18 – Ø20 – Ø22 – Ø25

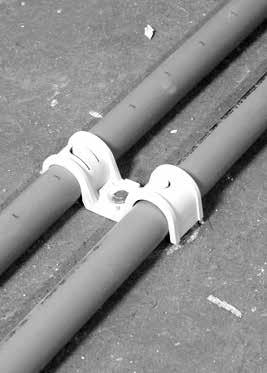

¬ Omschrijving van dubbele P-CLIP:
• Kabels: Ø mini 16 – Ø maxi 22
• Buizen: Ø16 – Ø18 – Ø20 – Ø22
¬ Grondstof: Polypropyleen
¬ Kleur : Grijs, RAL 7035
¬ Verbrandingeigenschap voldoet volgens CEI 695-2-1/2.: 650°C
¬ Installatie temperatuur: T°C: -5°C / +35°C
¬ Werkingstemperatuur: T°C: -30°C / +60°C
indicator
Beton C20/25
Beton C30/37
Beton C40/50
Voorgespannen beton
Volle baksteen
Holle baksteen gestuct
Holle betonblokken
Kalkzandsteen
Staal
Toestel: P800E
565082
565083 P-CLIP
567208
567209
565086 P-CLIP
565087
Nagel
P-CLIP
SPIT nagel toepassing
E-CLIP VOOR KABELS EN BUIZEN
¬ Omschrijving: Kabels: Ø min. 16 – Ø max. 50 Buizen: Ø16 – Ø20 – Ø25 – Ø32 – Ø40 – Ø50
¬ Grondstof: Polypropyleen
¬ Kleur : Grijs, RAL 7035
¬ Verbrandingeigenschap voldoet volgens CEI 695-2-1/2.: 630°C
¬ Installatietemperatuur: T°C: -5°C / +35°C
¬ Werkingstemperatuur: T°C: -30°C / +55°C
Beton C20/25
Beton C30/37
Beton C40/50
Volle baksteen
Holle baksteen gestuct
Holle betonblokken
Kalkzandsteen
D.16
D.20
D.25 23.5
D.32
D.40
567214
565032
565033
565034
565035
567215
Staal
Apparaat: P800E
ENKELE & DUBBELE KABELCLIPSEN: VOOR LAGE SPANNINGS BEKABELING EN TIJDELIJKE VERLICHTING
¬ Kabels: 8 kabels 3x1.5 (enkele versie) 16 kabels 3x1.5 (dubbele versie)
¬ Grondstof: Polypropyleen copolymer
¬ Kleur: Grijs, RAL 7035.
¬ Verbrandingeigenschap voldoet volgens CEI 695-2-1/2.: 650°C
¬ Installatie temperatuur: T°C: -5°C / +35°C.
¬ Werkingstemperatuur: T°C: -20°C / +70°C
Nagel indicator
CABLE BOWS
Beton C20/25
Beton C30/37
Beton C40/50
Volle baksteen
Ref. 565915
Apparaat: P800E
Nagel indicator
E-CLIP
SPIT MCC-0
Ref. 155721
TOELAATBARE BELASTING
Basis materiaal
OMSCHRIJVING
¬ Bevestiging voor plafondtoepassingen (veiligheidskabel voor verlichting) met draad
AANBEVOLEN NAGEL
¬ HC6-15 in staal (P800)
¬ HC6-17-22 in beton
¬ SC9-15 in staal (P370)
¬ SC9-25 in beton
APPARATEN
P800 en P370
TOEPASSINGEN
¬ Enkel statische toepassingen
MCC-O
Aanbevolen belasting NRec* (kN) voor een verplaatsing van 1 mm 5 bevestigingen per bevestigd onderdeel 8 bevestigingen per bevestigd onderdeel
SC9 nagel
C 20/25 20
C 50/60 15
Geprefabriceerde
Voorspannen plaat 15
Staal E24 12
C 20/25 tot C 50/60 15
Geprefabriceerde Voorspannen plaat 15
Staal E24 8,5
HC6 nagel
Veiligheidsfactor >3 De aanbevolen belasting houdt rekening met hefboomeffect
BEVESTIGINGSDICHTHEID
¬ De bevestigingsdichtheid wordt bepaald volgens de aanbevolen lading.
¬ Minimaal 5 of 8 bevestigingen per te bevestigen stuk moeten worden gebruikt. Alle foutieve bevestigingen moeten worden vervangen
KRACHT INSTELLING VOOR P370
De krachtinstelling moet op de bouwplaats worden uitgevoerd, om de juiste indringging te verkrijgen die de nagelweerstand mogelijk maakt. (Zie de minimale indrijvingswaarden hnom aangegeven in de tabel voor de aanbevolen lading)
Basismateriaal Patroonkleur Apparaatinstelling
Baton C 20/25
Baton C 50/60
Geprefabriceerde Voorspannen plaat
Staal E24
6,3/10 Groen Minimale kracht
6,3/10 Groen
6,3/10 Geel
Gemiddelde kracht Minimale kracht
SPIT draadstanghanger
MATERIAAL EIGENSCHAPPEN
¬ Staal E24, dikte 1.5 mm
¬ Coating , electrolytisch verzinkt 7 tot 15 µm
¬ TRH-CLIP met binnendraad
APPARATEN
P800 E
AANBEVOLEN NAGELS
¬ HC6-15 in stalen als basismateriaal
¬ HC6-15, HC6-17, HC6-22 in Beton C50/60 en voorgespannen beton
¬ C6-20, C6-25 in beton C30/37 maximum
TOEPASSINGSLIMIET
¬ Statische toepassingen
¬ Maximale draadstanglengte: 600 mm
TOELAATBARE BELASTING
fuk = 410 – 450 N/mm²
= 500 – 550 N/mm²
HC6 nagels
Toelaatbare belasting TRH-CLIP verschuiving voor de toelaatbare belasting
NRec (kN) d(NRep) (mm)
Nrec = NRk / 3: de toelaatbare belasting is berekend voor een karakteristieke belasting en een algemene veiligheidsfactor gelijk aan 3.
Minimum 5 bevestigingen per te bevestigen deel.
TRH-CLIP VERVORMING
VUUR TEST
Test rapport. nb 05-158/A (CSTB)
TRH-Clip + HC6-17 nagel
Karakteristieke sterkte bij blootstelling aan vuur NRk,fi (kN) 30 min.
(kN) 60 min.
(kN) 90 min.
C20/25 Hnom = 15 mm 0.25 0.13 0.02
NRd,fi (t) = NRk,fi / γM, normaal is de veiligheidsfactor bij blootstelling gelijk aan γM,fi = 1.
PIRELLI FIREFIX met SPIT Pulsa nagels
CLIP volgens de bevestigingseisen van BS5839-1:2002 standaard
OMSCHRIJVING
Pirelli heeft samen met ITW Construction Products de FP FirefixTM ontwikkelt. Pirelli heeft speciale kabelclipsen ontwikkeld welke zijn afgestemd op de PULSA 800E.
De Pirelli clip wordt gebruikt voor het bevestigen van één of twee vuurvaste kabels
MATERIAAL EIGENSCHAPPEN
¬ RVS
¬ Verkrijgbaar in rood of wit LSOH poeder coating*
APPARATEN
P800E
AFMETINGEN Omschrijving
TOEPASSINGSGEBIED
¬ Beton
¬ Staal
¬ Staal beton vloer
¬ Metswelwerk
¬ Lijmblokken
Nagel indicator
Beton C20/25
Beton C30/37
Beton C40/50
Prefab/ Voorgespannen Beton
Volle baksteen
Holle baksteen gestuct
Holle betonblokken
Kalkzandsteen
Staal
AFSTANDEN
Aanbevolen maximale afstand van FP FIREFIXTM clips
Kabel
PIRELLI FIREFIX
SPIT HSBR14
Code 030750 (in bulk) / 030760 (in tube)
TOEPASSINGSLIMIETEN
CONTROLE BEVESTIGING
(1) Waardes gelden voor een stalen plaat van 0.75 mm dik.
(2) Franse regels AT CSTB.
OMSCHRIJVING
Dak- en wandbeplating
MATERIAAL EIGENSCHAPPEN
De SBR14 bestaat uit:
¬ Lijf in carbon Staal
• Treksterkte: 2300 N/mm2
• Rekgrens: 1600 N/mm2
• %echanisch verzinkt, min zink coating 10 µm
• Hardheid: 57 HRc
¬ Stalen ring
• Min zink coating 8 µm
• Electrolytisch verzinkt
• De ring is ontworpen om een goede drukkracht tegen de plaat te geven zonder deze te beschadigen tijdens schieten
APPARATEN
P560
KRACHTINSTELLING
Strip 14 1 000 053953
Loose 14 1 000 011390
SPIT HSBR14
¬ Basis materiaal:
Weerstand van het basismateriaal S235 (E24) en een dikte groter dan 6mm volgens het toepassingsgebied zoals weergegeven op de eerste pagina.
VOLGENS DE EUROPEAN TECHNICAL APPROVAL ETA N° 08/0040
¬ Beplating en type connectie:
VRd = VRk / γM: Voor de berekening van de representatieve belasting wordt een partïele veiligheidsfactor gebruikt van γM = 1,25
NRd = acycl x NRk / γM: De rekenwaarde wordt berekend vanuit de karakteristische belasting en de partïele veiligeheidsfactor γM = 1,25 en acycl = 1.
De representatieve belasting (Nrec, Vrec) wortd berekend uit de rekenbelasting en de prtiële veiligheidsfactor γF = 1.5.
NRd = NRec . γf
SPIT SBR9
032650
TOEPASSINGSLIMIETEN
Dikte basismateriaal (mm)
(1) E24 E28 E36 A60
(2) ST37 ST44 ST52 ST60
(3) S235 S275 S355 E335
(1) Franse aanduiding- (2) Duitse aanduiding (3) Aanduiding volgens de Europese richtlijnen NF EN 10027-1
Uiterste treksterkte van het basismateriaal (N/mm2)
CONTROLE BEVESTIGING
¬ Hmini = 5 mm en Hmaxi = 7 mm voor het kunnen garanderen van de aanbevolen belasting binnen de toepassingslimieten.
¬ Maximale plaatdikte: 2 platen met een maximale dikte van 2x1 mm.
OMSCHRIJVING
Bevestiging van wanddozen en stalen hoeken tegen staalconstructie.
MATERIAAL EIGENSCHAPPEN
De SBR9 bestaat uit:
¬ Lijf in carbon Staal
• Treksterkte: 2000 N/mm2
• Rekgrens: 1600 N/mm2
• Hardheid: 54-58 HRc
• Electrolytisch verzinkt, Min zink coating 7 µm
¬ Stalen ring
• Electrolytisch verzinkt 8 µm
• De ring is ontworpen om een goede drukkracht tegen de plaat te geven zonder deze te beschadigen tijdens schieten
APPARATEN
P370
TOELAATBARE BELASTING
De hieronder staande toelaatbare belasting, zijn geschikt voor een basismateriaal met een treksterkte hoger dan 400 N/mm2 en een minimale dikte van 5 mm.
Plaatdikte(1) Fuk > 390N/mm2 (S320GD) Rekenwaarde [kN] Toelaatbare
Frec = FRk / 2.5: de toelaatbare belasting is berekend van de karakteristike belasting met een totale veiligheidsfactor van 2.5.
Toelaatbare belasting is berekend met een veiligheidsfactor van γF = 1.5.
(1) Voor een plaatdikte gelijk aan 2 mm, is het mogelijk om gebruik te maken van 2 platen van 1 mm.
SPIT SC9 - SC9 strip
TOEPASSINGSLIMIETEN
Dikte basismateriaal (mm)
(1) E24 E28 E36 A60
(2) ST37 ST44 ST52 ST60
(3) S235 S275 S355 E335
(1) Franse aanduiding- (2) Duitse aanduiding (3) Aanduiding volgens de Europese richtlijnen NF EN 10027-1
Ultieme treksterkte van het basismateriaal (N/mm2)
CONTROLE BEVESTIGING
¬ Bevestigen van hout
5 mm max
¬ Plaatsingsdiepte in basismateriaal Hnom
Hnom(1) (mm) E24 12 ST 52 10
C30/37 20 - 25
C40/50 15 - 20
OMSCHRIJVING
¬ Hout tegen Beton
¬ Hout tegen Staal
¬ Staal tegen Staal
¬ Staal tegen Beton
MATERIAAL EIGENSCHAPPEN
¬ Hardheid: 54-58 HRC
¬ Electrolytisch verzinkt, min zink coating 7µm
APPARATEN
SC9 enkel met P370
SC9 strip met P370 C60
NAGELLENGTE
¬ Bevestiging van staal
SC9 (SC9-LT)
Beton C20/25
(1) indicatieve waarde
C50/60 15 - 20
Dikte van het Staal Code SC9 strip Code SC9 los E24 C30/37(1)
SC9-15 ≤ 1.5 - 011340 032500
SC9-20 ≤ 3 - 011341 032510
SC9-25 - ≤ 3 011342 032950
¬ Bevestiging van hout
SC9 (SC9-LT) Dikte van het hout Code SC9 strip Code SC9 los C30/37(1)
SC9-25 ≤ 5 011342 032950
SC9-30 5 - 10 011343 032930
SC9-35 10 - 15 011344 032940
SC9-40 15 - 20 011345 032920
SC9-50 25 - 30 011346 032910
SC9-60 35 - 40 011347 032900
SC9-70 45 - 50 - 032890
(1) Voor andere betonklassen,kies de nagellengte met een plaatsingsdiepte zoals hierboven aangegeven wordt.
TOELAATBARE BELASTING (Frep)
Basis materiaal NRep (kN) VRep (kN)
Staal E24 Minimale dikte 5 mm
Beton C20/25 0.5 0.5
De toelaatbare belastingen zijn berekend met een globale veiligheidsfactor
SPIT C9 - CR9
TOEPASSINGS LIMIETEN
¬ Voor harde beton > 25 Mpa, gebruik dezelfde instelling en een kortere nagel of de SC9 nagel met dezelfde lengte.
CONTROLE BEVESTIGING
¬ Dikte van hout ¬ Plaatsingsdiepte in basis materiaal
5 mm max
C16/20 : Hnom = 30 mm
C20/25 : Hnom = 25 mm
(mm)
C16/20 30 - 35
C20/25 25 - 30
C25/30 25 - 28 (1) indicatieve waarden
OMSCHRIJVING
¬ Hout tegen beton
¬ Stalen beplating tegen beton met een max. dikte van 5 mm m.u.v. de CR9
¬ De versie CR9 met stalen ring om splijten te voorkomen.
MATERIAAL EIGENSCHAPPEN
¬ Hardheid: 50-55 HRC
¬ Electrolytisch verzinkt, min zink coating 7 µm
¬ Ring, electrolytisch verzinkt (CR9)
APPARATEN
C9 enkel met P370
C9 strip voor P370 C60
TOEBEHOREN
Toebehoren verkrijgbaar, zie produktcatalogus.
NAGELLENGTE
¬ Bevestiging van hout
C9 (C9-LT) dikte van hout Code van C9 los Code van CR9 R.14 los
C16/20 C20/25
C9-20 032740 -
C9-25 032520 032070
C9-30 ≤ 5 032530 032100
C9-35 ≤ 5 5 - 10 032540 -
C9-40 5 - 10 10 - 15 032550 032090
C9-50 15 - 20 20 - 25 032560 -
C9-55 20 - 25 25 - 30 032210 -
C9-60 25 - 30 30 - 35 032570 -
C9-70 35 - 40 40 - 45 032580 -
C9-80* 45 - 50 50 - 55 032590
C9-90* 55 - 60 60 - 65 032600
*Voorinslag noodzakelijk
TOELAATBARE BELASTING
Basismaterial NRep (kN) VRep (kN)
SPIT CR9TP - CR9P
AANTAL BEVESTIGINGEN
¬ 3 nagels per m2 voor vertikale installatie
¬ 5 nagels per m2 voor plafond installatie.
¬ Maximum afstand tussen de ringen: 0.7 meter.
OMSCHRIJVING
¬ Gebruik in tunnels voor de bevestiging van de waterdichte geotextiel voor drainage.
MATERIAAL EIGENSCHAPPEN
¬ Lijf in carbon Staal
• Hardheid: 50 – 55 HRC
• Electrolytisch verzinkt, min zink coating 7 µm
¬ CR9TP
• platte metalen ring
• Ø 21.75 mm
• Electrolytisch verzinkt, min zink coating 3 µm
• Plastiek tip voor centreren nagel
APPARAAT P370
NAGELLENGTE
Omschrijving Ø ring Code
CR9-35 TP 21.75 011321
CR9-40 TP 21.75 011322
CR9-30 P 35 038090
CR9-40 P 35 038100
SPIT C9 bekistingsdop
OMSCHRIJVING
¬ Afstandhouder voor wapeningsnetten, ronde elementen, bekistingen en pilaren...
MATERIAAL EIGENSCHAPPEN
¬ Polyethyleen
APPARATEN
P370
NAGELLENGTE
Omschrijving Code
Belistingsdop + C9-60 032750
TOELAATBARE BELASTING
Basis materiaal NRep (kN)
Beton C20/25 0.5
AANTAL BEVESTIGINGEN
¬ Bevestigingen in wildverband met een afstand van 1 meter of 1.25 meter in lijn.
SPIT C9 afstandhouder
OMSCHRIJVING
¬ Bekistingswanden.
MATERIAAL EIGENSCHAPPEN
¬ Polyethyleen
APPARATEN
P370
NAGELLENGTE
Omschrijving Kleur Code met nagel
Afstandhouder 160 + C9-60 Grijs 496750
Afstandhouder 180 + C9-60 Groen 496760
Afstandhouder 200 + C9-60 Beige 496710
AANTAL BEVESTIGINGEN
¬ Bevestigen in wildverband met een afstand gelijk aan 0.8 meter in lijn
¬ Bruikbaar voor een maximale druksterkte van 2.5 kN.
SPIT SA12
Dikte van het basismateriaal (mm)
Uiterste treksterkte van het basismateriaal (N/mm2) Toepassings
NAGELLENGTE
SA 12 Draad diameter Draad Lengte Nagel lengte Code
SA12 8 10/25 M8 10 25 033750
SA12-8 15/30 15 30 033760
TOEBEHOREN
¬ Voor SA12-8 nagels, gebruik de adapter voor de P370:
Product code:
P370: - Kit SA12 – 011033
P560: - Kit SA12 – 013969
OMSCHRIJVING
¬ Bevestigen van een draadnagel in staall
¬ Voor gebruik in combinatie met beugels etc.
MATERIAAL EIGENSCHAPPEN
¬ Carbon Staal
¬ Hardheid: 54 - 58 HRC
¬ Electrolytisch verzinkt - min. zink. coating 7 µm
APPARATEN
P560 aanbevolen.
P370 (met adaptor) voor staal < E24.
TOELAATBARE BELASTING
Basis materiaal
Staal E24 dikte min. 5 mm dikte max. 12 mm P560 geen limiet
SPIT SA12-8 / looproostersysteem
TOEPASSING
Bevestigen van looproosters
Bruikbaar voor looproosters van 20 t.e.m. 55 mm in de hoogte, met een minimale vakverdeling van 18 x18mm.
De minimale dikte staal dient 6mm te zijn.
MATERIAAL EIGENSCHAPPEN
nagel
¬ Carbon Staal.
¬ Hardheid: 54 - 58 HRc.
TOEPASSINGSLIMIETEN
(1) E24 E28 E36 A60
(2) ST37 ST44 ST52 ST60
(3) S235 S275 S355 E335
(1) Franse aanduiding- (2) Duitse aanduiding (3) Aanduiding volgens de Europese richtlijnen NF EN 10027-1
Uiterste treksterkte van het basismateriaal (N/mm2)
¬ Electrolytisch verzinkt min. zink coating 7 µm.
Rozet / afstandbus
¬ Bus in staal, zinklaag 15 tot 20 µm.
¬ Ring in thermoplast (anti-UV).
¬ Rozet in staal, zinklaag 15 tot 20 µm.
APPARATEN
P560 aanbevolen.
P370 met adapter, voor staal < E24.
TOEBEHOREN
¬ Voor SA12-8 nagels, gebruik de adapter:
Product code:
• P370: - Kit SA12 – 011033
• P560: - Kit SA12 – 013969
KRACHTINSTELLING
van het basismateriaal (mm) Uiterste treksterkte van het basismateriaal (N/mm2)
SPIT SA12-8 / looproostersysteem
NAGELLENGTE
SA 12-8 10/25
033750
SA 12-8 15/30 Code: 033760RE 30
TOELAATBARE BELASTING
De overtrekwaarde van de rozet is 11,80 kN. Trek
(daN)
van het basismateriaal (mm)
Verplaatsing(mm)
¬ Aantal bevestigingen: 4 à 5 bevestigingen per m² (zie specificaties looprooster).
¬ Positie van bevestigen: Minimale afstand van de rand is 15 mm.
¬ Aanschroeven van rozet: Aandraaimoment 6 Nm (komt overeen met een belasting van 250 kg).
CONTROLE BEVESTIGING
NAGELLENGTE
Omschrijving
CI 6-70
Kop van de nagel ingegoten
Becshermdop
OMSCHRIJVING
¬ Polyethyleen.
¬ CI-6:
• De kop van de nagel is ingegoten om de corrosieweerstand te verbeteren
• Een beschermingsdop om de waterdichtheid te verbeteren alsook de thermische transmissie
MATERIAAL EIGENSCHAPPEN
Plastic schotel
¬ CI6: Ø65 kop – Wit
Nagel
¬ Carbon Staal
¬ Hardheid: 50 - 55 HRC
¬ Electrolytisch verzinkt, min zink coating 7 µm
CI 6-50 Harde isolatie
038520
038540
CI 6-80
CI 6-100
CI 6-120
038550
038560
038570
APPARATEN
P370 met adapter
TOEBEHOREN
Gebruik CI adapter voor P370 P370
Adapter kit voor CI 50 tot CI 120 011030
KRACHTINSTELLING
Kies de juiste, de zo laag mogelijke patroon op de bouw
SPIT CI6
AFSTANDSREGELS
Tussen 2 bevestigingen: min. afstand van 90 mm
Afstand van rand: min. afstand van 100 mm
DIEPTE
TOEPASSINGSLIMIETEN
De gemiddelde druksterkte van de beton moet liggen tussen de C20/25 en C40/50 .
De diepte van de nagel moet tussen de 25 en 31 mm zitten om de toelaatbare waardes te kunnen garanderen.
TOELAATBARE BELASTING
¬ Trek
De toelaatbare belastingen (kN) zijn berekend uit de gemiddelde bezwijkwaarden met een veiligheidsfactor van 4.
Toelaatbare belasting
¬ Afschuiving
De toelaatbare belastingen (kN) zijn berekend uit de gemiddelde bezwijkwaarden met een verplaatsing van 10mm en een veiligheidsfactor van 3
Polystyreen dichtheid =15 kg/m3 0.13
Polystyreen dichtheid =30 kg/m3 0.20
¬ Overtrekwaarde
De aanbevolen overtrekwaarden zijn berekend uit de bezwijkwaarden met een veiligheidsfactor van 3.
Polystyreen dichtheid =15 kg/m3
Polystyreen dichtheid =30 kg/m3
CONTROLE BEVESTIGING Ref
SPIT IF Insulfast
Beschermkap Plastic lijf
NAGELLENGTE
Omschrijving Isolatie dikte Code
IF 60 50 -60 060501
IF 80 70 - 80 060502
IF 100 90 -100 060503
IF 120 110 - 120 060504
IF 140 130 - 140 060505
IF 160 150 - 160 060506
IF 180 170 - 180 060507
IF 200 190 - 200 060508
* ▪ Zachte - halfzachte isolatie
▪ Harde isolatie, indien de te bevestigen isolatiedikte, perfect overeenstemt met deze vermeld in de selectietabel.
* IF-insulfast niet gebruiken voor plafondtoepassingen
TOEPASSINGEN
¬ Bevestigen van isolatie* tegen gevel t.b.v. vliesgevelconstructie
OMSCHRIJVING
¬ Plastic lijf: kop ø 90mm
¬ Voorgemonteerde HC6-27 nagel
¬ Beschermkap voor goede waterdichtheid en de thermische brug te elimineren
MATERIAAL EIGENSCHAPPEN
Plastic lijf
¬ Polyethileen met hoge densiteit
¬ Anti-UV zwart
Nagel HC6-27
¬ Carbon Staal
¬ Hardheid: ≥ 56 HRC
¬ Electrolytisch verzinkt, min zink coating 10 µm
APPARATEN
PULSA Insulfast
WERKGEBIED
¬ Minimale plaatsingstemperatuur: -5°C
¬ Ondergrond:
• Beton C 50/60
• Test van de voorgegoten beton
• Andere materialen: doe een test op de bouwplaats
AFSTANDSVOORWAARDEN
¬ Afstand tussen 2 bevestigingen: 83 mm
¬ Afstand tot de rand: 25 mm
¬ Aantal bevestigingen: 2 bevestigingen / m2 minimum, voor isolatiedikte <1-40 mm
¬ Bij versnijden of enkelvoudige punten kan het nodig zijn om het aantal bevestigingen te verhogen
AANBEVOLEN LADING
¬ Bij trekkracht
De aanbevolen lading (kN) werd berekend op basis van de karakteristieke belasting en een veiligheidscoëfficiënt> 3
Isolatiedikte (mm) 40 -> 200
Beton (Hnom = 15mm) 0,30 kN
Productbladen voor de apparaten
GAS APPARATEN
¬ SPIT PULSA P800 E
¬ SPIT PULSA P800 P
¬ SPIT PULSA P800 P+
¬ SPIT INSULFAST
KRUIT APPARATEN
¬ SPIT SPITFIRE P370
¬ SPIT P560
SPIT P800E
Gegevens apparaat
Naam SPIT P 800 E
Slagkracht ( Joules ) 82
Gewicht ( kg ) 3.7
Afmetingen LxlxH ( mm ) 385/114/309
Voeding Accu & gascellen
Bevestigers ( mm ) 15 tot 40 mm op strip
Karakteristieken
Nagelgeleider voor installatie toepasingen
Vol automatisch apparaat (1000 schoten per uur)
20 nagels in magazijn (10 in strip)
Lage aandrukkracht (4,5 kg)
Automatische energie absorber
Automatisch injectiesysteem (T° - 5 °C tot + 40 °C)
Oplaadtijd batterij: 90 min (25min = 500 nagels)
Gascel: 750 schoten (20 °C), batterij: 3000 schoten
Veiligheidsspecificaties
CE Goedkeuring
Volledige indrukking nodig om apparaat te activeren
Veiligheid met aan / uit LED indicator
Geluidsniveau, EN 12549: LpA,1s,1m = 96 dB(A) / LpA,1s,0 = 135 dB(A)
Vibratie, EN ISO 8662-11: 4.1 m-s-2
Toebehoren
Pulsa lift
Magnetische nagelgeleider
Verbruiksmateriaal
Overeenstemming met: EN 12549
EN 792-13 + A1: 2008E
Directief toestel:
2006/42/EC
2011/65/UE
CEM 2004/108/EC
Gascel: 75/324/CEE
Batterij: 2006/66/EC
Batterijlader: 2006/95/EC
CEM 2004/108/EC
C6 , HC6, CG6, Crocowood, CT-CLIP, E-CLIP, E-CAV, CLIPELEC,.......TRH
Magnetische clipshouder Code: 014642
Pulsa E-lift Code: 018820
Verlengstuk Pulsa E-lift Code: 018849 + Pulsa E-Lift Verlengstuk
SPIT P800P
Gegevens apparaat
Naam
Slagkracht (Joules)
Gewicht (kg)
Afmetingen LxlxH ( mm )
SPIT P800 P
82
3.7
385/114/309
Voeding Accu & gascellen
Bevestigers (mm) 15 tot 40 mm op strip
Karakteristieken
Nagelgeleider voor afbouw en aannemerij
Vol automatisch apparaat (1000 schoten per uur)
20 nagels magazijn (2 x 10 in strip)
Lage aandrukkracht (4.5 kg)
Automatische energie absorber
Automatisch injectiesysteem (T° - 5 °C tot + 40 °C)
Oplaadtijd batterij: 90 min (25min = 500 nagels)
Gascel: 750 schoten (20 °C), batterij: 3000 schoten
Veiligheidsspecificaties
CE Goedkeuring
Volledige indrukking nodig om apparaat te activeren
Veiligheid met aan / uit LED indicator
Geluidsniveau, EN 12549: LpA,1s,1m = 96 dB(A) / LpA,1s,0 = 135 dB(A)
Vibratie, EN ISO 8662-11: 3.2 m-s-2
Toebehoren
Pulsa lift
Magnetische nagelgeleider
Cliphouder
Overeenstemming met:
EN 12549
EN 792-13 + A1: 2008E
Directief toestel:
2006/42/EC
2011/65/UE
1999/5/EC
CEM 2004/108/EC
Gascel: 75/324/CEE
Batterij: 2006/66/EC
Batterijlader: 2006/95/EC
CEM 2004/108/EC
Verbruiksmateriaal
C6 , HC6, Crocowood
Magnetische rondelhouder Code: 014641
P-clip Code: 014642
SPIT P800P+
Gegevens apparaat
Naam
Slagkracht (Joules)
Gewicht (kg)
Afmetingen LxlxH ( mm )
Voeding
SPIT P800 P+
100
3.8
385/114/309
Accu & gascellen
Bevestigers (mm) 15 tot 40 mm op strip
Karakteristieken
Nagelgeleider voor afbouw en aannemerij
Vol automatisch apparaat (1000 schoten per uur)
20 nagels magazijn (2 x 10 in strip)
Lage aandrukkracht (4.5 kg)
Automatische energie absorber
Automatisch injectiesysteem (T° - 5 °C tot + 40 °C)
Oplaadtijd batterij: 90 min (25min = 500 nagels)
Gascel: 600 schoten (20 °C), batterij: 3000 schoten
Veiligheidsspecificaties
CE Goedkeuring
Volledige indrukking nodig om apparaat te activeren
Veiligheid met aan / uit LED indicator
Geluidsniveau, EN 12549: LpA,1s,1m = 96 dB(A) / LpA,1s,0 = 135 dB(A)
Vibratie, EN ISO 8662-11: 3.2 m-s-2
Toebehoren
40 nagels magazijn - Pulsa lift
Magnetische nagelgeleider
Cliphouder
Overeenstemming met: EN 12549
EN 792-13 + A1: 2008E
Directief toestel:
2006/42/EC
2011/65/UE
1999/5/EC
CEM 2004/108/EC
Gascel: 75/324/CEE
Batterij: 2006/66/EC
Batterijlader: 2006/95/EC
CEM 2004/108/EC
Verbruiksmateriaal
C6 , HC6, Crocowood
Magnetische rondelhouder Code: 014641
Magnetische clipshouder Code: 014642
SPIT PULSA 800 INSULFAST
Gegevens apparaat
Naam SPIT PULSA 800 INSULFAST
Slagkracht (Joules)
82
Gewicht (kg) 3.6
Afmetingen LxlxH ( mm ) 544/114/309
Voeding Accu & gascellen
Bevestigers (mm) 60 tot 200 mm
Karakteristieken
Vol automatisch apparaat (1000 schoten per uur)
20 nagels magazijn (2 x 10 in strip)
Lage aandrukkracht (4.5 kg)
Automatische energie absorber
Automatisch injectiesysteem (T° - 5 °C tot + 49 °C)
Oplaadtijd batterij: 90 min (25min = 500 nagels)
Gascel: 750 schoten (20 °C), batterij: 3000 schoten
Veiligheidsspecificaties
CE Goedkeuring
Volledige indrukking nodig om apparaat te activeren
Veiligheid met aan / uit LED indicator
Geluidsniveau, EN 12549: LpA,1s,1m = 96 dB(A) / LpA,1s,0 = 135 dB(A)
Vibratie, EN ISO 8662-11: 3.2 m-s-2
Toebehoren
Verbruiksmateriaal
Cleaning kit IF nagels
Overeenstemming met:
EN 12549
EN ISO 11148 13
Directief toestel:
2006/42/EC
2011/65/UE
1999/5/EC
CEM 2004/108/EC
Gascel: 75/324/CEE
Batterij: 2006/66/EC
Batterijlader: 2006/95/EC
CEM 2004/108/EC
SPITFIRE P370
Gegevens apparaat
Naam
Slagkracht (Joules)
In overeenstemming met: EN 15895+A1: 2018 EN 12549
Enkelschot gereedschap: 2006/42/EC
Ladingen: 2013/29/UE EN 16264
Spitfire P 370 Spitfire P 370 C60
Gewicht (kg) 2.8
Afmetingen LxlxH (mm)
Patroon caliber
435/69/208
6.3/10 (10 ladingen per schijf)
450/69/240
6.3/10 (10 ladingen per schijf)
Patroon kleuren Bruin, Groen, Geel, Rood Bruin, Groen, Geel, Rood
Nagelcapaciteit 1 in Nagelgeleider 10 in magazijn (1 strip)
Lengte bevestigingen (mm) 15 tot 70 (80 en 90 voorgeboord) 15 tot 60 in strip
Karakteristieken
Automatisch terugkerende plunjer door rubberen veer
Volautomatisch apparaat (1 nagel per second met magazijn)
Krachtregeling met een draaischijf met een indicator
Verschillende nagelgeleiders voor verschillende toepassingen
Veiligheidsspecificaties
C.I.P Goedkeuring
Indirect klasse A1 (A*), snelheid < 100 m/s
Volledige indrukking nodig om het apparaat te activeren
Schokabsorbtiebumper voor meer comfort
Makkelijk en snel onderhoud
Venster voor het checken van de aanwezigheid van een patroon
Geluidsniveau bij de gebruiker, EN 12549: LWA,1s = 110 dB(A) / LpA,1s,1m = 106 dB(A) / LpA,1s,0 = 144 dB(A)
Vibratie, EN ISO 8662-11: 6.6 m-s-2
Toebehoren
Enkel schot
Magazijn
Verbruiksmateriaal
C9, CR9, CR9P, SC9, SBR9, SA9, CT30, C9 clip A, Afstandhouders, Bekistingsdop, staff, metalen P-CLIP, CR9TP
C9, SC9 (15 tot 60 mm in strip), metalen P-CLIP
Kit CI 50 tot 120 CI-6
SPITFIRE P560
Gegevens apparaat
Naam SPITFIRE P 560
Slagkracht (Joules)
Gewicht (kg)
Afmetingen LxlxH (mm)
Patroon caliber
Patroon kleuren
Lengte bevestigingen (mm)
Karakteristieken
In overeenstemming met:
EN 15895+A1: 2018 EN 12549
Directief toestel: 2006/42/EC
Ladingen: 2013/29/UE EN 16264
520
4,23 (Enkelschotversie 3,7 kg)
363/277/77 (363/215/77 enkelschotversie)
6.3/16 (10 ladingen per schijf)
Geel, Blauw, Rood, Zwart
26 op strip (enkelschotnagels ook beschikbaar)
Speciaal hulpstuk voor bekleding, dakbedekking en terrasplanken
Automatisch patroon voordeel
Volautomatisch apparaat (1000 nagels per uur)
34 nagelmagaziin in tube
In combinatie met goedgekeurde HSBR14 nagel
Makkelijk in onderhoud
Enkel voor dak- en wandbekleding
Veiligheidsspecificaties
C.I.P Goedkeuring
Volledige indrukking nodig om het apparaat te activeren
Venster voor het checken van de aanwezigheid van een patroon
M.A.C. SYSTEM, hierdoor kan niet door de plaat geschoten worden
Geluidsniveau bij de gebruiker, EN 12549: LWA,1s = 118 dB(A) / LpA,1s,1m = 111 dB(A) / LpA,1s,0 = 144 dB(A)
Vibratie: < 2.5 m-s-2
Toebehoren
Verbruiksmateriaal
Magazijn (code: 013952) HSBR14 strip
Enkelschot nagelgeleider (code: 013955) HSBR14
KIT SA12-8 (code: 013969) SA12-8
NAGELKEUZE GELEIDER HC6 – C6
NAGELKEUZE GELEIDER P370 SC9 – C9
Zacht staal
Ultieme sterkte = 350 N/mm2
Hard staal
Ultieme sterkte =
Staal steunmateriaal:
¬ Minimale dikte = 5 mm
¬ Aanbevolen statische belasting = 200 kg
Beton:
¬ Aanbevolen statische belasting = 50 kg maxi (C20-25)
* met 3-4 mm indringing
Alle waarden dienen gezien te worden als een rchtlijn, een test op de bouwplaats is steeds aanbevolen.
NAGELKEUZE GELEIDER HSBR14
P560 -
TOEPASSINGEN
VOO STAALPLAATSERS
HSBR14 los/strip
S235 E24 / ST37
S275 E28 / ST44
E295 A50 / ST50
S355 E36 / ST52
E335 A60 / ST60
E360* A70 / ST70
Basismateriaal
*Maximum waarde = 740 N/mm2
Patroon
HSBR14
Veiligheidsvoorschriften GAS Apparaten
Lees aandachtig de gebruiksinstructies alvorens het apparaat te hanteren
Draag gehoorbeschermers.
Draag een veiligheidsbril.
Gebruik het apparaat enkel voor de daarvoor bedoelde toepassing.
Gebruik het apparaat enkel voor materiaal dat neerwaards moet vastgemaakt worden.
Dit is geen speelgoed. Richt dit nooit naar mensen.
Verzeker je er steeds van dat het apparaat geladen is.
Draag het apaaraat nooit met je vinger op de trekker.
Plaats nooit de nagelgeleider met de achterzijde van je hand.
Tijdens het onderhoud, ontdoe het apparaat van het gas, batterij en de nagels in het magazijn.
Waarschuwing: de inhoud van het gaspatroon is brandbaar.
Het gaspatroon staat onder druk. Bescherm het tegen temperaturen boven 50°C (zonlicht).
Doe het gaspatroon nooit open, doorboor of verbrand het nooit.
Houdt het gaspatroon weg van vlammen, gensters en hitte. Verstuif het nooit in de buurt van vlammen of gloeiende objecten.
Het gaspatroon kan niet hervuld worden. Niet recycleerbaar.
Houdt het apparaat, gaspatroon en batterij uit de buurt van kinderen.
Gebruik het apparaat enkel in goed verluchte omgevingen. Bewaar de gaspatronen in goed verluchte ruimten.
Gebruik de PULSA 700 niet bij regen of extreem vochtige omgevingen.
Only use PULSA specified Verbruiksmateriaal or compatibles. In accordance with EN 792-13, PULSA has specified, in its operating instructions, PULSA Verbruiksmateriaal as safe to use. In case of use non-specified Verbruiksmateriaal, ensure that they are compatible, safe and lawfully on sale in european Union.
Voor het onderhoud van SPIT Apparaten, gebruik enkel door de fabrikant gespecifieerde onderdelen (Item 7.2.1e).
Veiligheidsvoorschriften poeder Apparaten
Lees aandachtig de gebruiksinstructies alvorens het apparaat te hanteren
Alleen gekwalificeerd personeel van 18 jaar en ouder mag met een kruitschiethamers werken. Deze personen moeten exact weten hoe de schiethamer werkt en dienen exact de gebruikshandleiding volgen. Zij moeten weten hoe de schiethamer onderhouden wordt.
De poederapparaten moeten gecontroleerd worden alvorens deze te gebruiken, dit om zeker te zijn dat het apparaat veilig werkt en dat de loop en de kruitkamer schoon zijn. Ook dienen de bewegende onderdelen makkelijk te bewegen.
Het apparaat moet geladen worden voor gebruik. Indien het apparaat niet in gebruik is, moet het patroon verwijderd worden en in de originele verpakking gedaan worden. Het mag onder geen enkele omstandigheid geladen getransporteerd worden.
Tijdens het schieten moet de gebruiker in een stabiele positie staan. Het apparaat moet haaks staan op het te schieten materiaal.
Indien een schietongeluk zich voordoet moet het patroon uit de schiethamer gehaald worden en dienen alle voorzorgsmaatregelen genomen worden. Indien zich dit vaker voordoet, raadpleeg de fabrikant.
De poederapparaten en de patronen mogen alleen vervoerd worden in de originele verpakking.
Richt de schiethamer nooit op iemand, de kop van de hamer moet altijd naar beneden zijn gericht.
Activeer nooit de kop van de hamer met de vlakke hand.
De gebruiker moet de conditie van de hamer checken, ook als het apparaat niet gebruikt is en minimaal één keer per jaar.
Het is niet toegestaan voor niet gekwalificeerde personen om een schiethamer te gebruiken. Het is niet toegestaan om een aanpassing te maken aan de schiethamer anders dan aangegeven in deze gebruiksaanwijzing..
It is prohibited to operate the tool on profiled sheet or a metal structure before having ensured that there is no-one behind it.
Bevestigingen maken moet niet gemaakt worden indien het gebied van de bevestiging van de geprofileerde plaat beschadigd is . De bevestiging moet hier minimaal 2 cm vandaan zitten.
Het is niet toegestaan om bevestigingen te maken in materialen die niet stijf of sterk genoeg zijn: holle steen, gipsplaat, dun staal etc. etc.
Het is niet toegestaan om nagels te schieten in harde materialen zoals: graniet, gietijzer, natuursteen etc. etc.
It is prohibited to do any fixing on Beton less than 10 cm from the edges.
Het is niet toegestaan om te schieten in ruimtes waar explosiegevaar een risico speelt.
When using the tool, the user and bystanders must wear suitable safety glasses, a hard hat and hearing protection.
The operator must be applied the National regulation.
Safety data sheet on cartridges are available on request.
WENST U
> HET DICHTSTBIJZIJNDE VERKOOPPUNT TE VINDEN?
> EEN TREKPROEF TE LATEN UITVOEREN?
> EEN TECHNISCH ADVIES?
> EEN TRAINING?
SPIT PASLODE behoudt zich het recht om wijzigingen aan zijn producten aan te brengen. Op de afbeeldingen kunnen uitrustingen en toebehoren weergegeven zijn die in optie geleverd worden en niet in de standaard uitrusting zijn inbegrepen.
