GEDUNG PERKULIAHAN & SERBAGUNA - SATTAVA SANGHA UNIVERSITY

SATTAVA SANGHA - University-

Sattava Sangha University adalah lembaga pendidikan yang mengutamakan kebaikan, kemurnian, dan keseimbangan, serta membentuk individu unggul dan berkarakter mulia. selaras dengan namanya "Sattava" mencerminkan kebaikan dan keseimbangan, sedangkan "Sangha" berarti komunitas, mencerminkan tujuan luhur universitas ini.

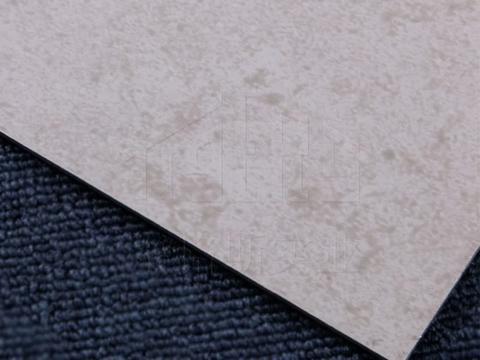

PVDF Alumunium

Embossed

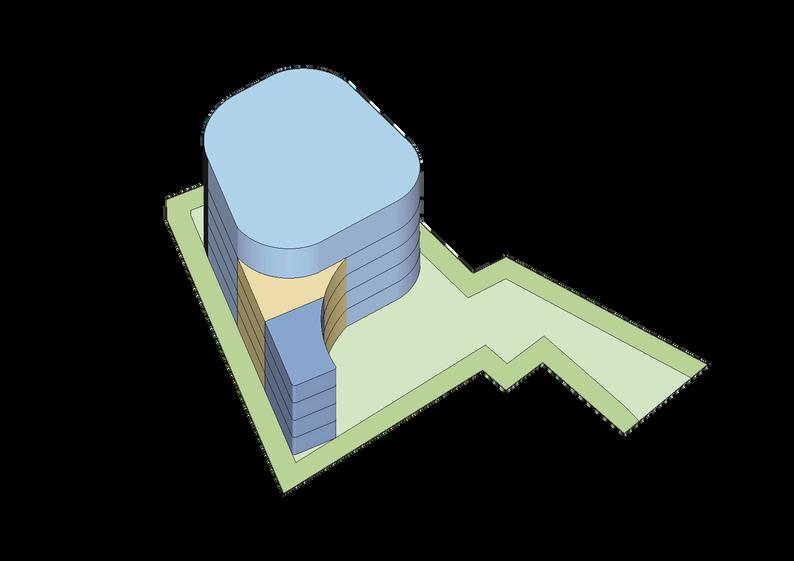

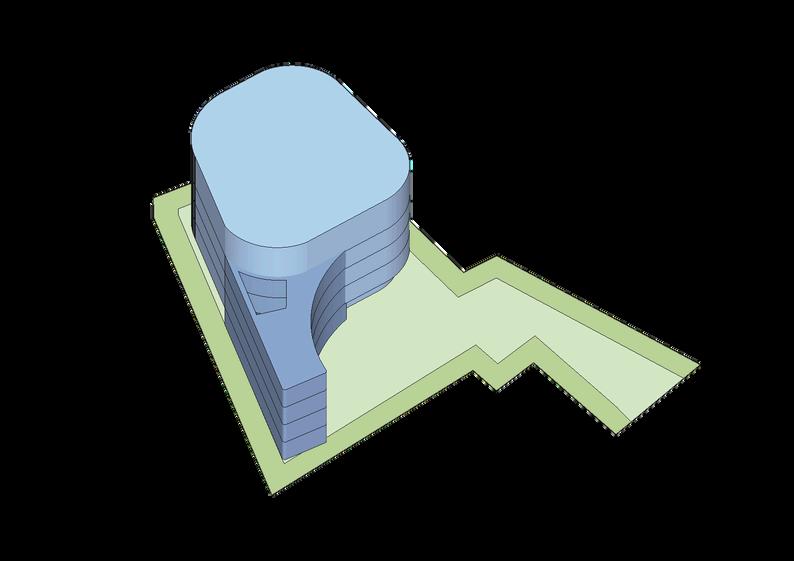

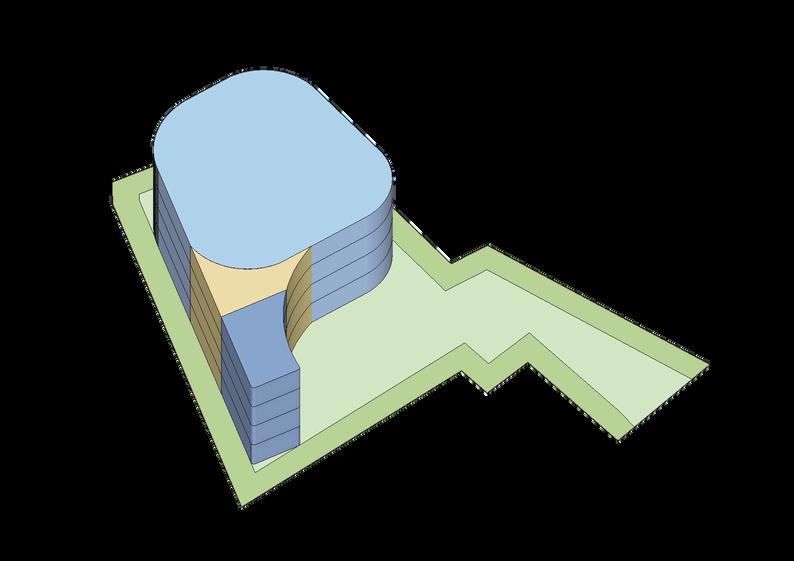

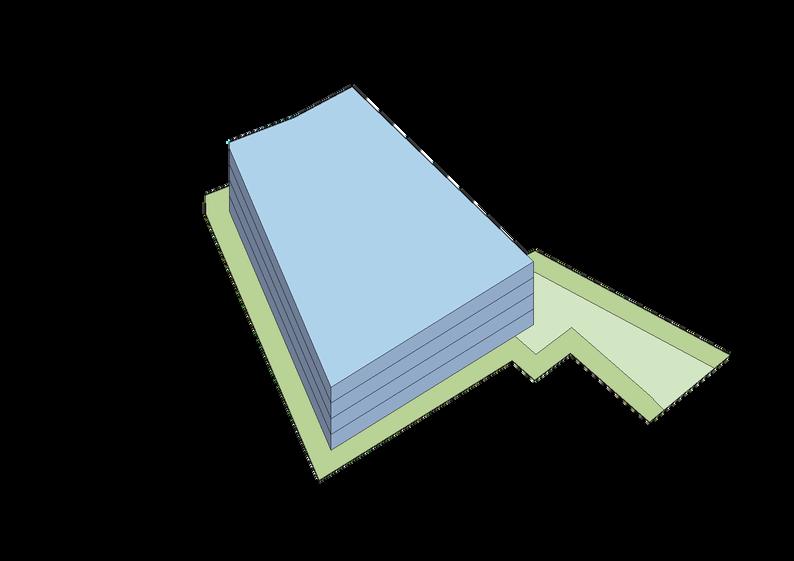

Posisi massa bangunan menyesuaikan dengan garis regulasi yang berlaku

Massa bangunan dipisahkan berdasarkan fungsi administrasi dan serbaguna.

subtraktif diterapkan pada massa bangunan untuk memenuhi kebutuhan sirkulasi kendaraan.

aditif elevasi pada salah satu massa bangunan untuk meningkatkan daya tarik visual

Hasil Desain bangunan yang responsif terhadap kondisi site, fungsi, dan kebutuhan pengguna.

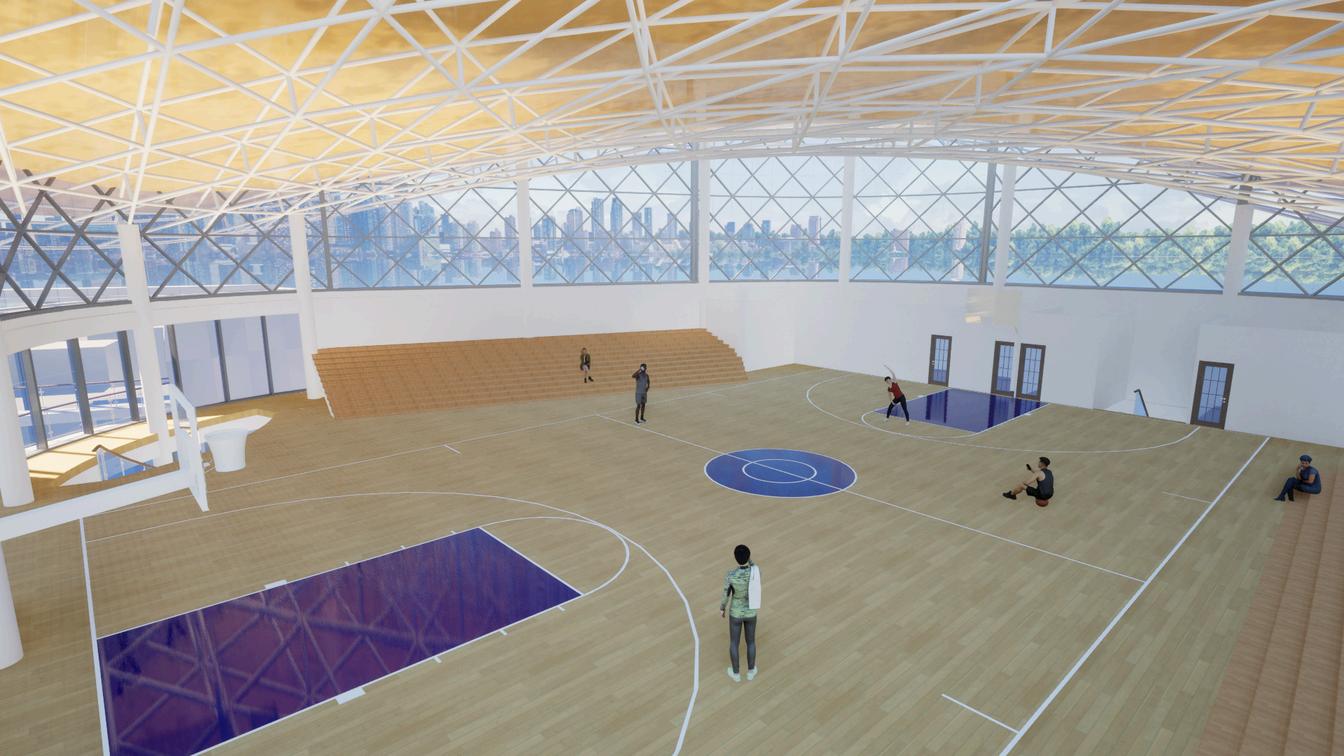

Space Frame

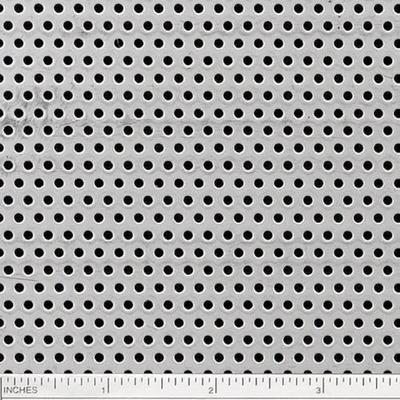

ACP Plat Cutting Hole Pattern

CONCEPT

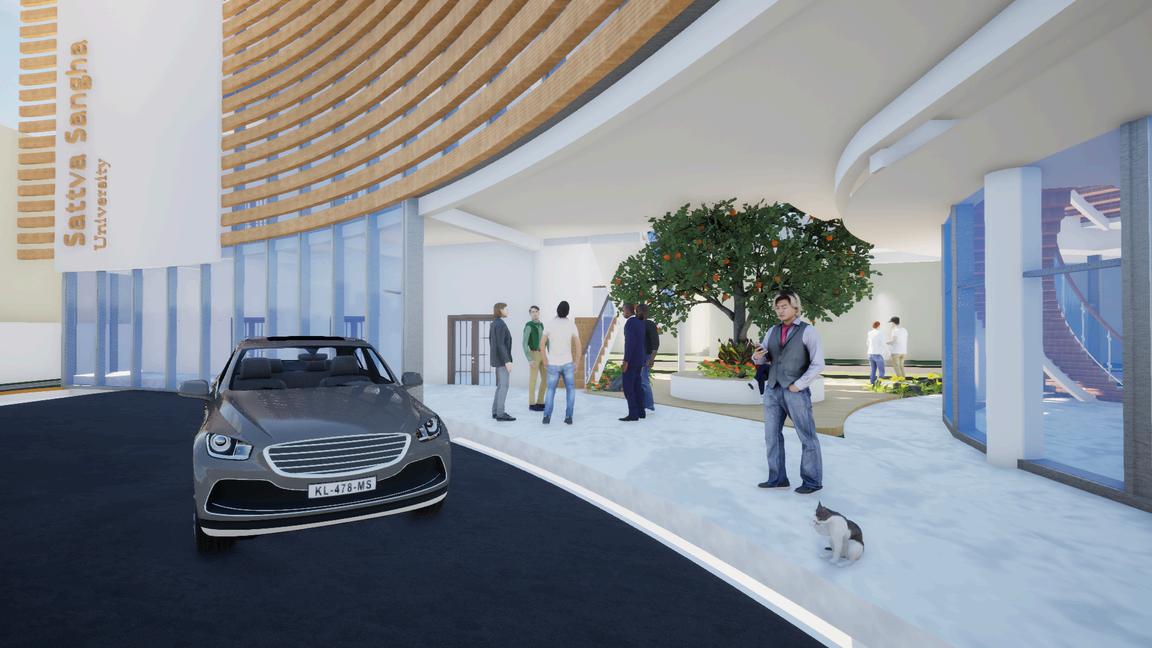

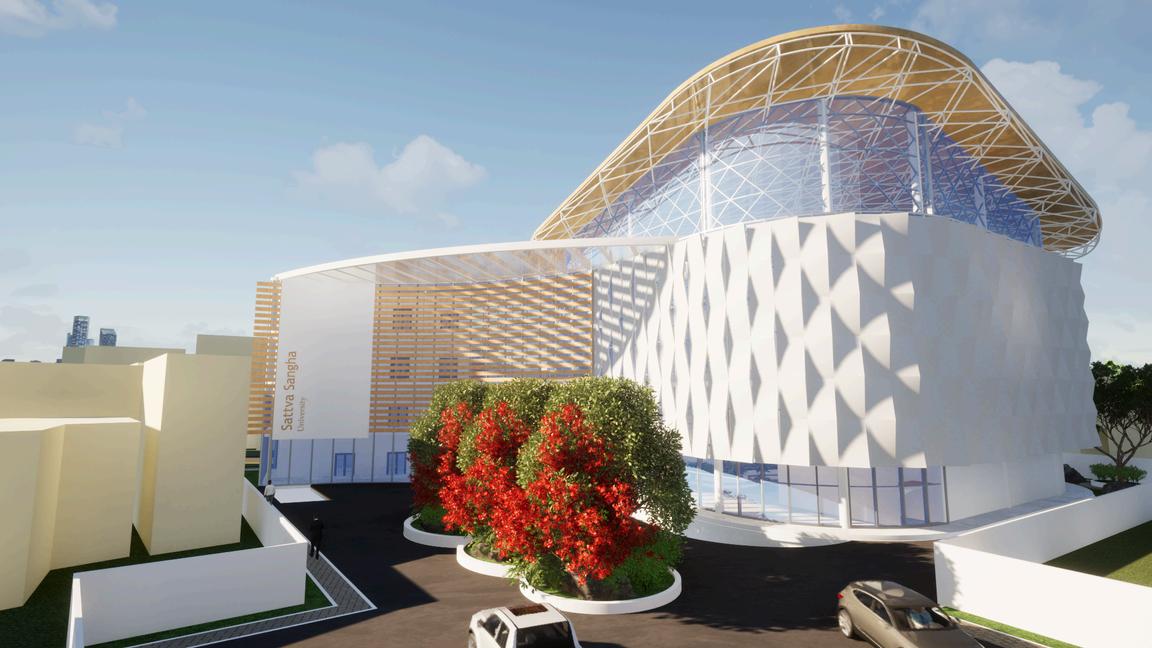

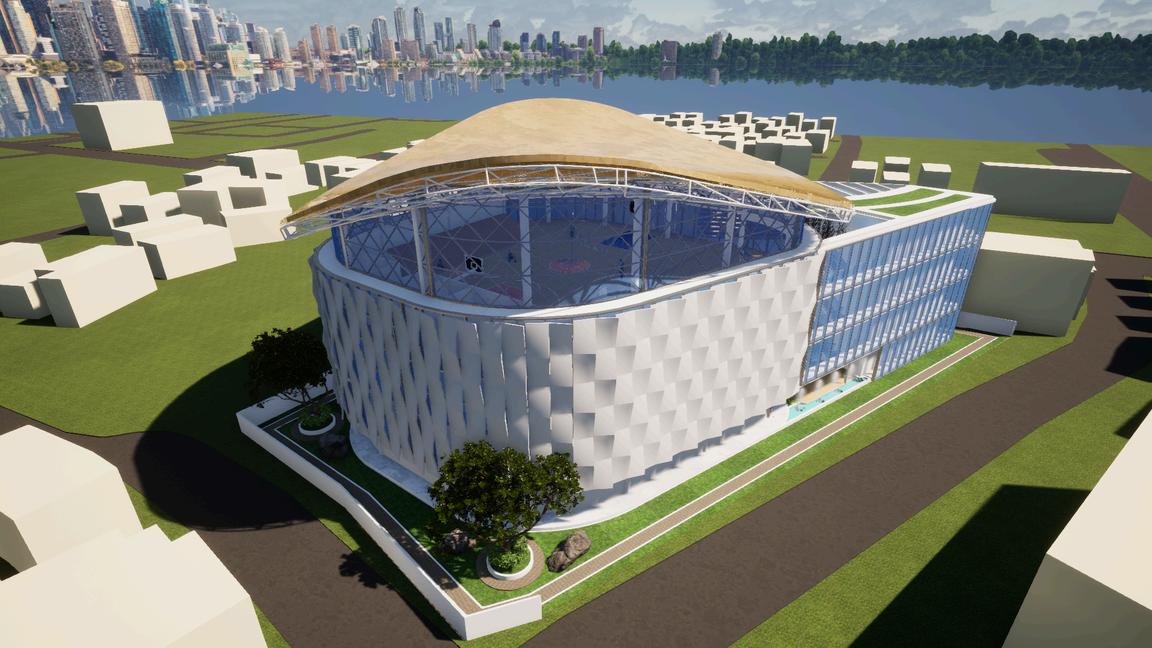

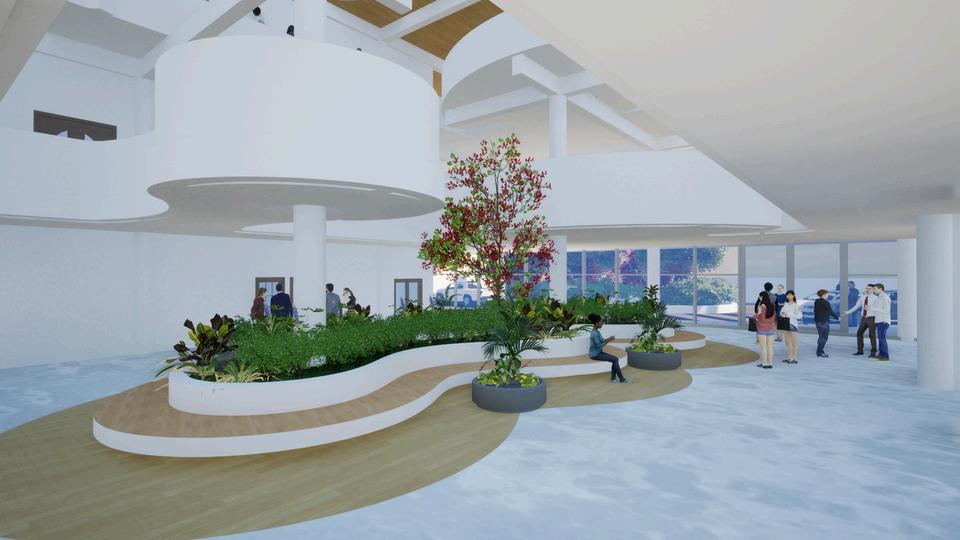

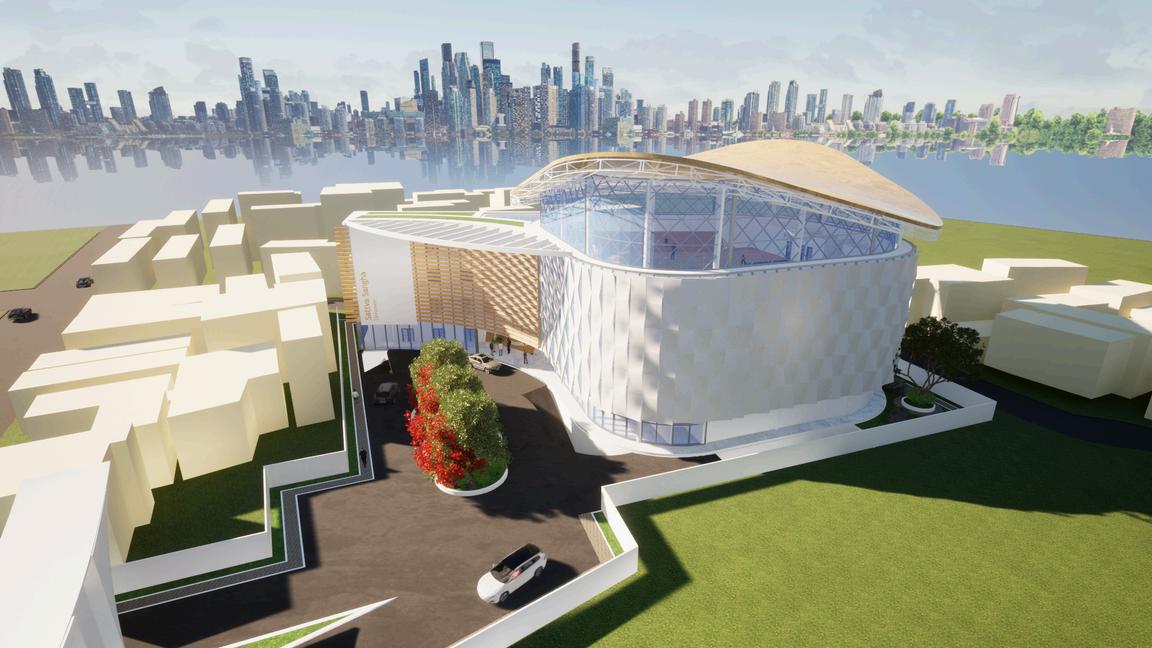

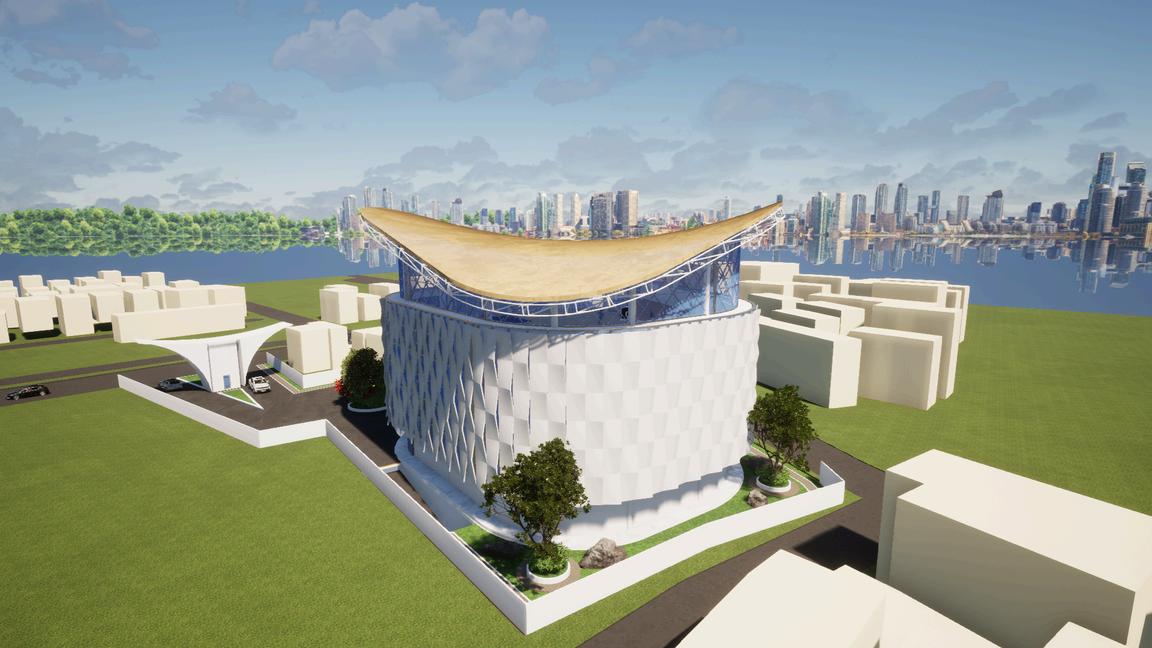

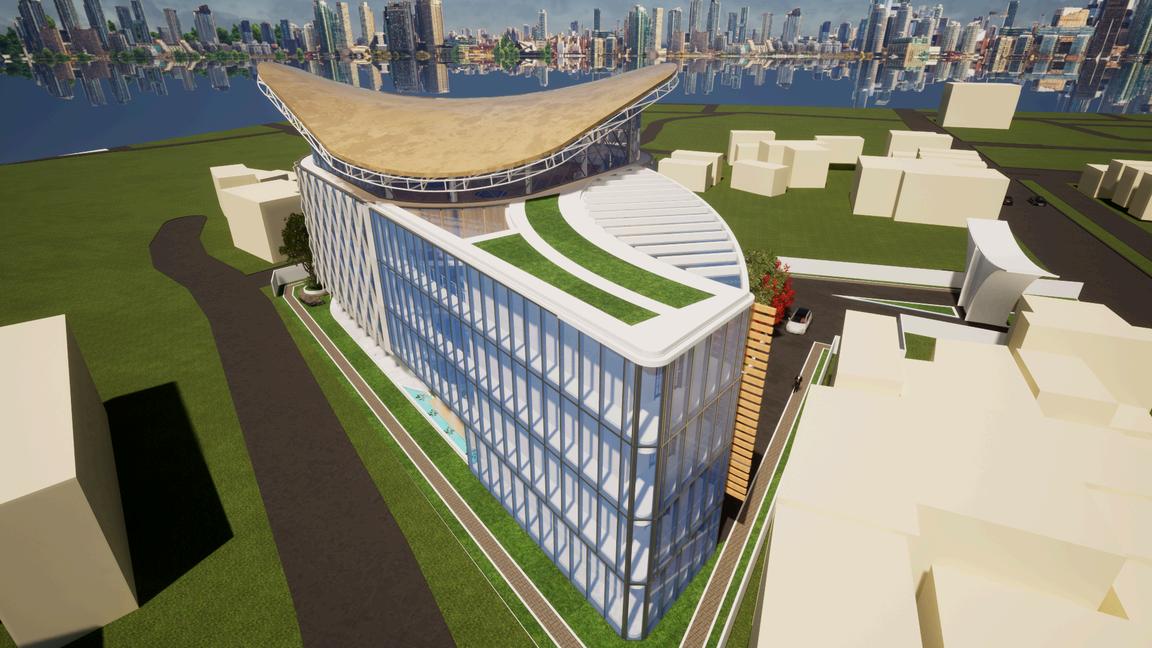

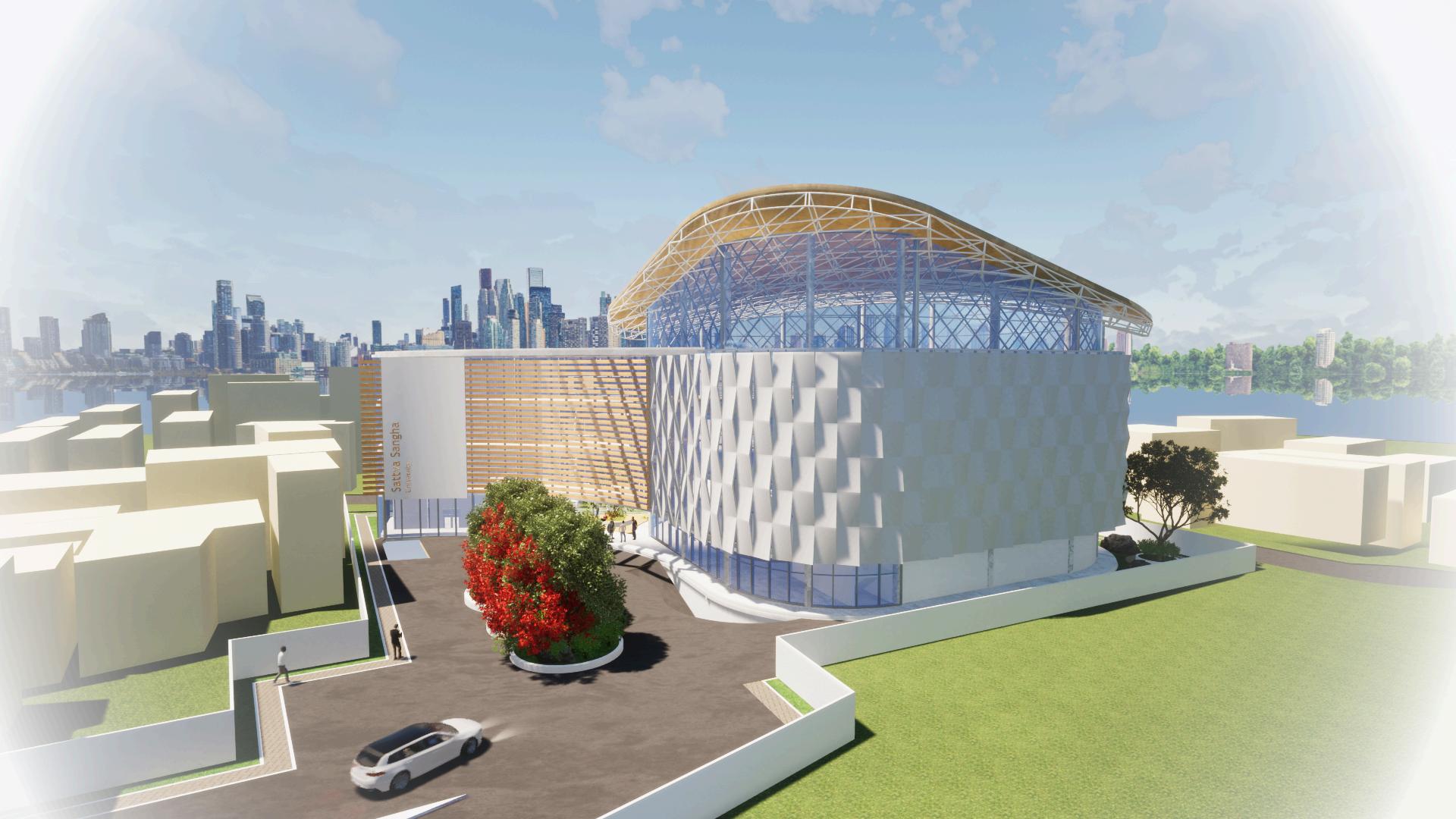

Bangunan ini menerapkan konsep arsitektur kontemporer dengan fasad geometris menunjukkan perhatian pada estetika dan fungsionalitas. penggunaan material modern seperti baja dan kaca, serta struktur atap space frame melengkung yang dinamis. Desain ini memaksimalkan cahaya alami melalui bukaan besar, menciptakan ruang terang dan terbuka. Integrasi elemen hijau dan tata letak yang memperhatikan konteks sekitar menunjukkan respons yang baik terhadap lingkungan, sementara fleksibilitas ruang memungkinkan berbagai fungsi, dari kegiatan akademik hingga acara komunitas. Prinsip-prinsip ini sesusi dengan konsep arsitektur kontemporer yang diterapkan untuk menciptakan bangunan modern, fungsional, dan estetis.

DATA PROJECT

Fungsi Bangunan

Lokasi

Jumlah Massa Bangunan

Luas Lahan

Luas Bangunan

Jumlah Lantai

ISSUE

: Gedung Perkuliahan & sebaguna

: Jl. A.H Nasution No 55, Bandung

:2 Massa

: 3 850 m2

: 4436 m2

USER

SOLUTION

: 4 Lantai + 1 Basement

Site Sattava Sangha University terhalangi oleh kawasan komersil dengan luas terbatas dan terletak di jalur arteri utama yang berpotensi kemacetan. Serta peningkatan jumlah mahasiswa dan aktivitas kampus yang meningkat, perlunya peningkatan fasilitas akademik.

Mahasiswa & Praktisi Penikmat Masyarakat

Fasilitas akademik dan olahraga diperluas dengan desain fasad adaptif yang sesuai dengan konteks sekitar. Akses dan parkir ditingkatkan untuk mengurangi kemacetan, sementara ruang fleksibel mendukung berbagai kegiatan kampus.

I N S T I T U T T E K N O L O G I N A S I O N A L 2 12 0 2 11 6 4 I S M A N U R I N S A N A R B3 0 2 P E R A N C A N G A N A R S I T E K T U R 5 A R D H I A N A M U H S I N , S T , MK E L O M P O K A C

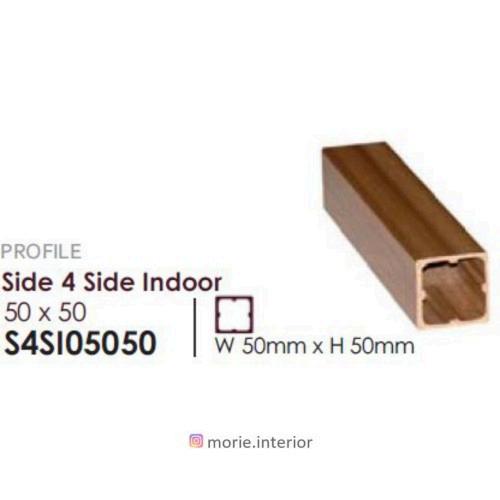

Kisi Kisi WPC Kayu

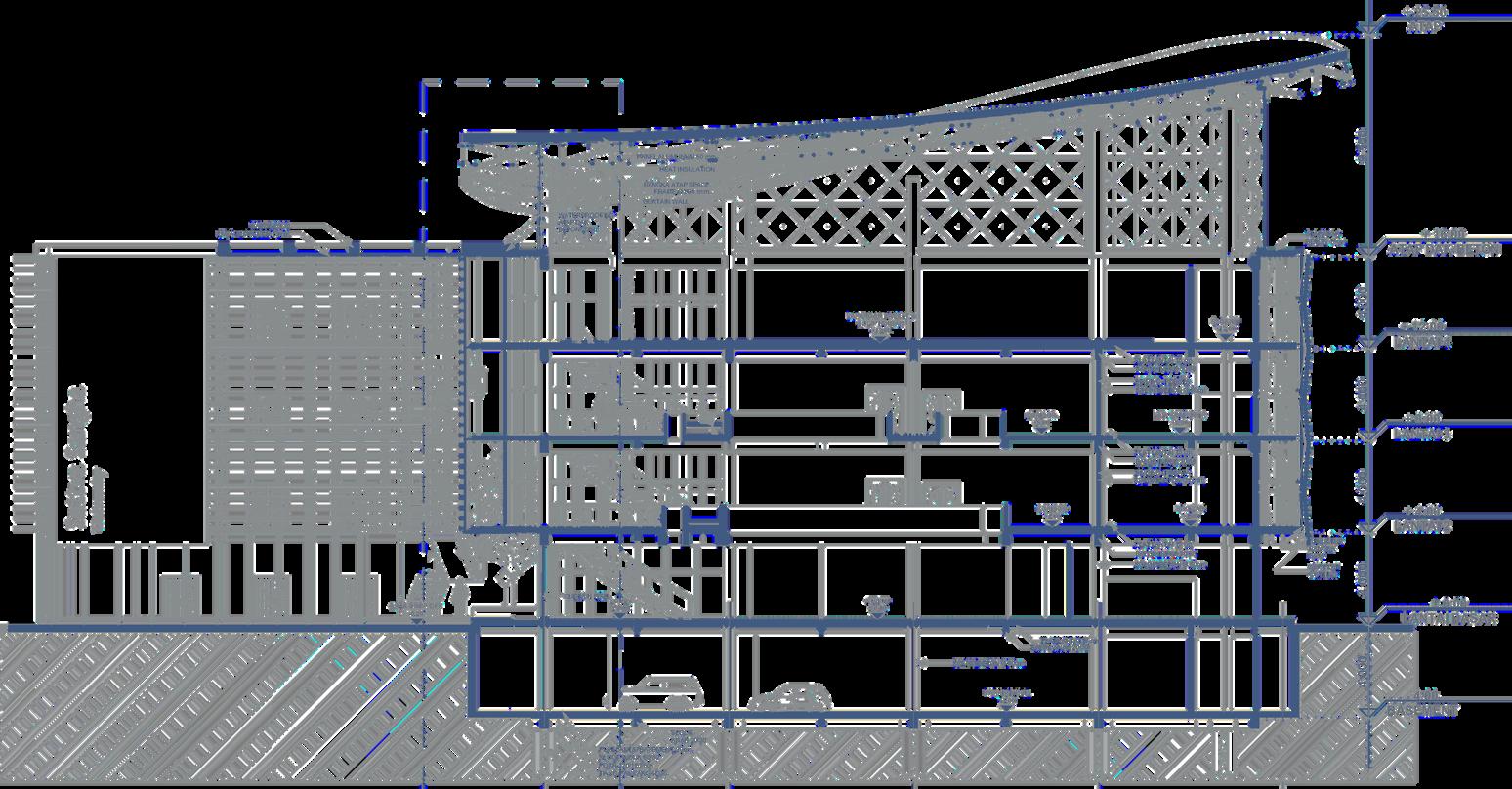

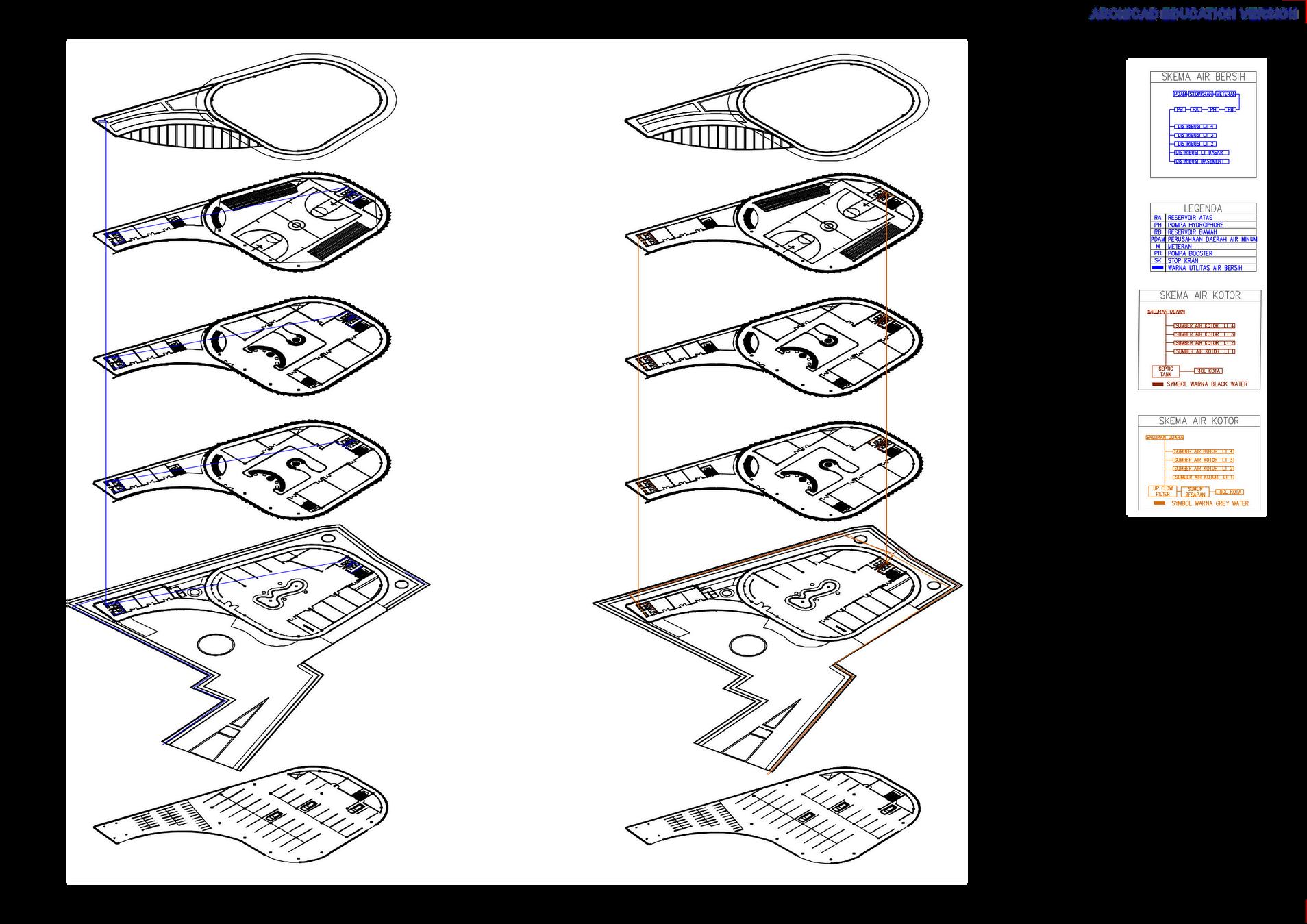

I N S T I T U T T E K N O L O G I N A S I O N A L 2 12 0 2 11 6 4 I S M A N U R I N S A N A R B3 0 2 P E R A N C A N G A N A R S I T E K T U R 5 A R D H I A N A M U H S I N , S T , MK E L O M P O K A C s i d / P A 5I s m a N u r i n s a n SECT ION. STRUC TURE. F L O O R

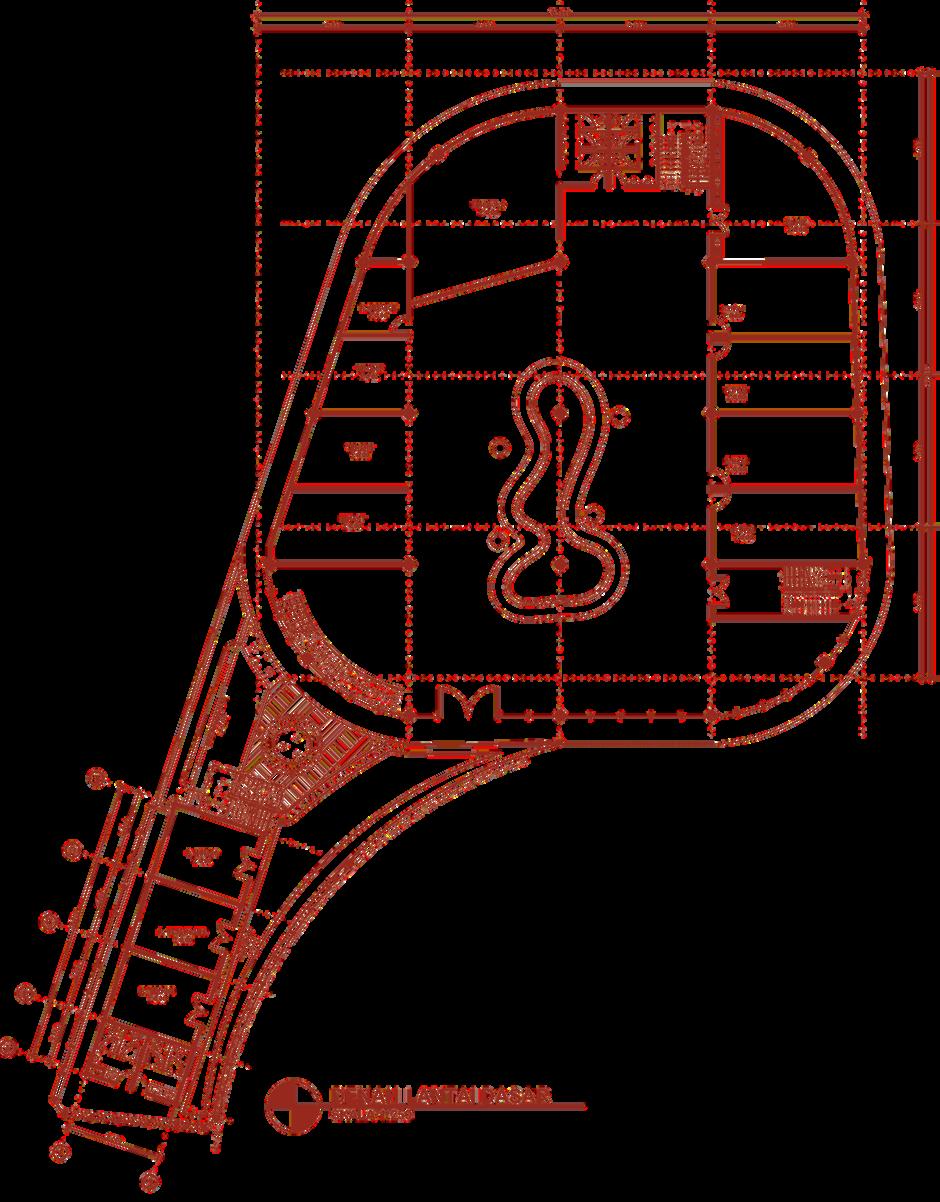

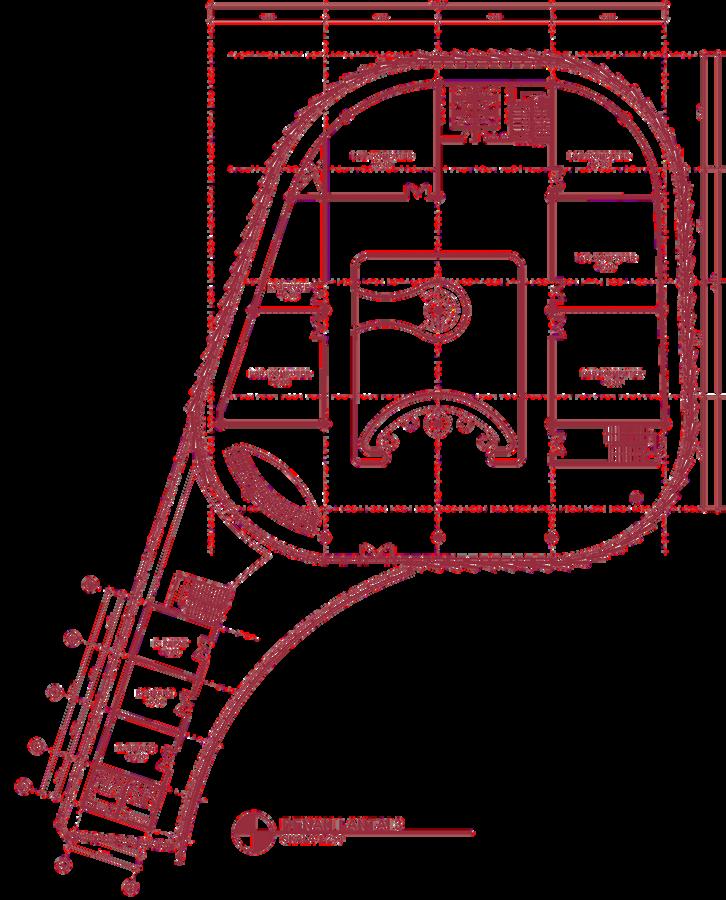

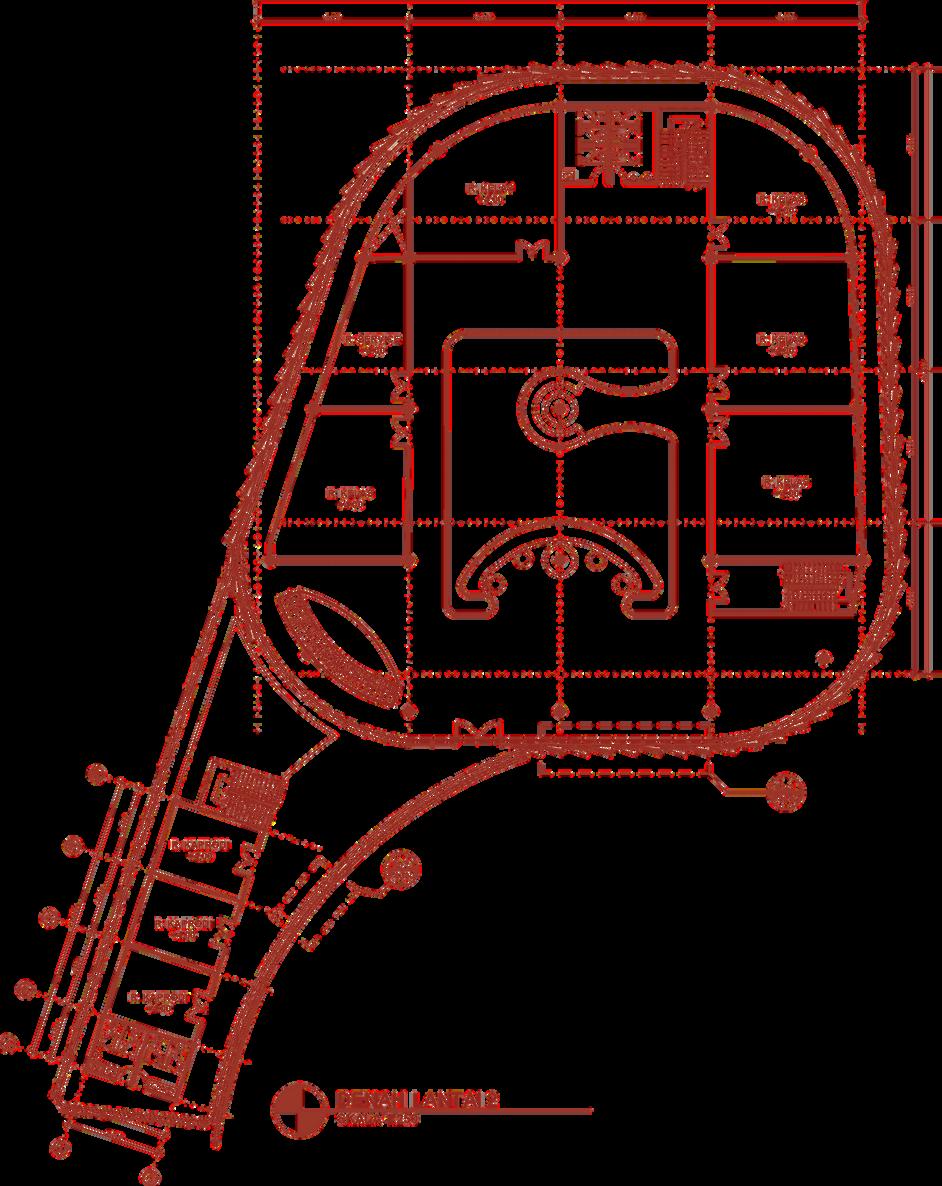

01 GEDUNG PERKULIAHAN &SERBAGUNA 02 GEDUNG ADMINISTREASI 03 POS SECURITY 04 SITE ENTRANCE 05 SITE EXIT 06 DROP OFF 07 MASUK BASEMENT MOBIL 08 MASUK BASEMENT MOTOR 09 KELUAR BASEMENT MOTOR 10 KELUAR BASEMENT MOBIL 11 TAMAN 12 AREA KOMERSIL 13 PENYIMPANAN ALAT BERAT 14 PEMUKIMAN JLA.HNASUTION JL JAMARAS II JL. JAMARAS II LJ SARAMAJ. I 01 02 03 04 05 06 07 08 09 10 11 12 13 14 14 12 LEGEND Pondasi : Tiang Pancang Kolom : Beton ⌀ 50 cm & ⌀ 25 cm Balok Induk : Beton 30/50 Balok Anak : Beton 20/30 Struktur Atap: Space Frame EXTERIOR. INTERIOR. WATER UTLITY. A N I M A T I O N & S H O P D R A W W I G P L A N

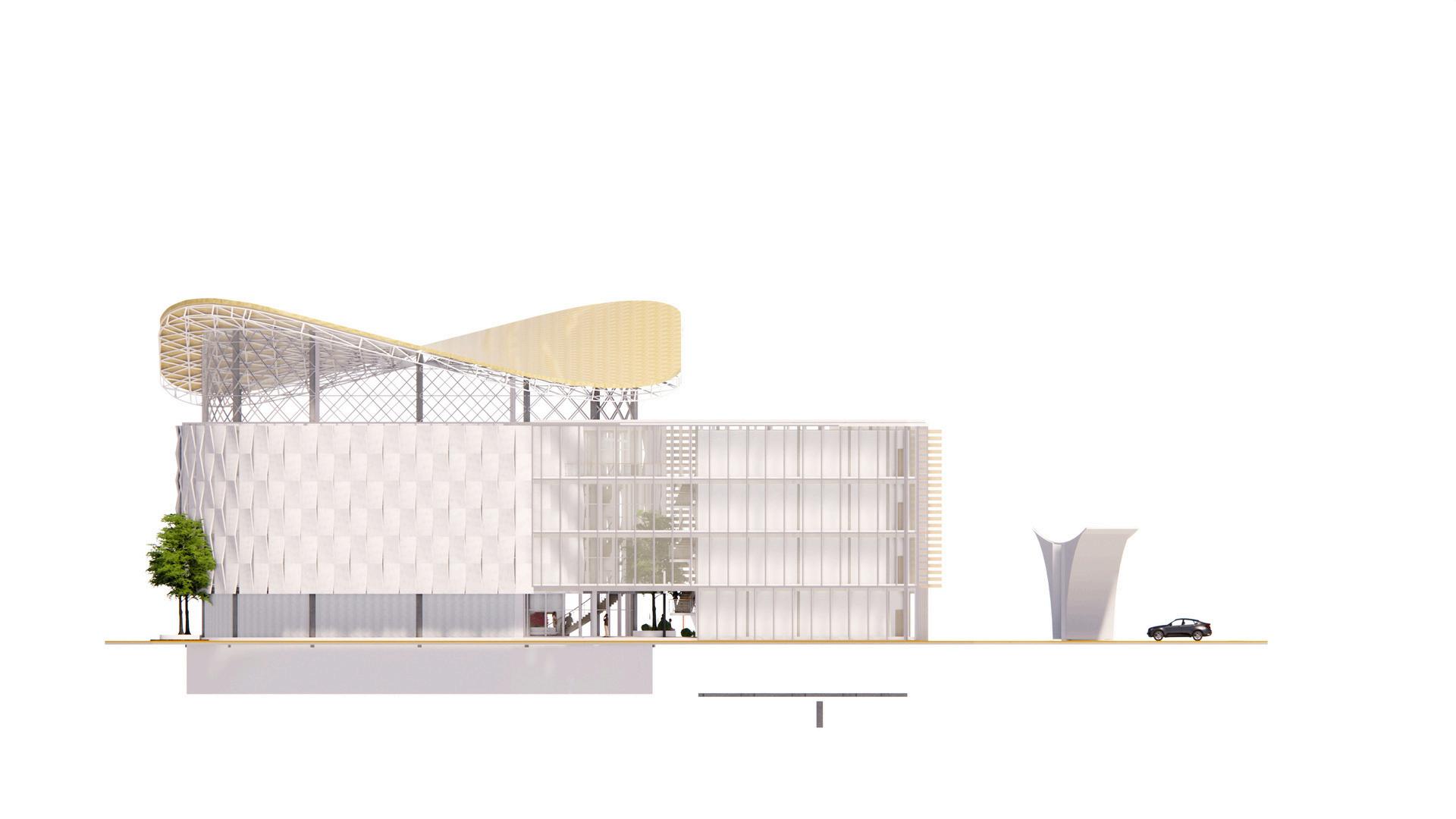

DETAIL FACADE
