Lina Aleknavičiūtė SANDĖLIO KONVERSIJA Į MULTIFUNKCINĮ KŪRYBINIŲ DIRBTUVIŲ CENTRĄ
VILNIAUS DAILĖS AKADEMIJOS VILNIAUS FAKULTETO
INTERJERO DIZAINO KATEDRA
Lina Aleknavičiūtė
SANDĖLIO KONVERSIJa Į MULTIFUNKCINĮ KŪRYBINIŲ DIRBTUVIŲ CENTRĄ
Baigiamojo bakalauro darbo aiškinamasis raštas
Interjero dizaino studijų programa. Valstybinis kodas 6121
Bakalaurantė: Lina Aleknavičiūtė 2018-05-31
darbo vadovas: doc. Audrius Dimavičius 2018-05-31
Tvirtinu. Katedros vedėjas: doc. Rokas Kilčiauskas 2018-05-31
VILNIUS
2018
TURINYS
ĮVADAS LOKACIJA OBJEKTAS
PROJEKTO TIKSLAI PASTATO KONSTRUKTYVAS INTERJERO KONCEPCIJA FUNKCINIS IŠPLANAVIMAS PLANINĖ STRUKTŪRA ERDVIŲ INTERJERO SPRENDINIAI APŠVIETIMO PLANAI
7 8 9 10 11 12 13 14 17 32
ĮVADAS
Vilniaus miesto savivaldybė išreiškė pageidavi mą sukurti patrauklią viešą erdvę, Šv. Stepono g. 41, pasiūlant teritorijoje esančio sandėlio pritaikymo visuomeninėms funkcijoms idėją. Pagrindiniai tikslai: naujo traukos centro sukūrimas atsigaunančioje stoties zonoje, pastato konversija į multifunkcinį kūrybinių dirbtuvių centrą.

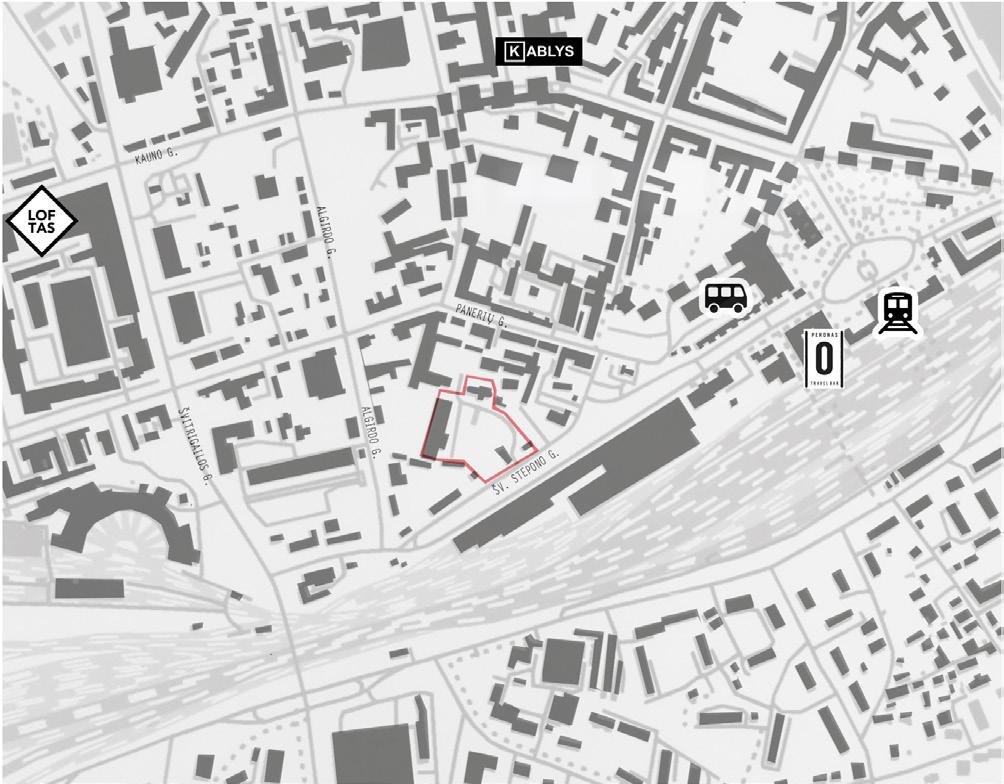

Adresas: Vilnius, Šv. Stepono g. 41 -Teritorija tarp Naujamiesčio, Naujininkų ir stoties zonų
- Patogus susisiekimas, šalia autobusų ir trauk inių stotys
- Netoli esančios kultūros vietos: Loftas, Kablys, Peronas
- Patekimas iš Šv. Stepono g. Teritorijoje yra sovietmečiu pastatytas sandėlys su lauko sijiniu keltuvu, taip pat keli menkaverčiai pastatai, kuriuos planuojama griauti
- Visai šalia Šv. Stepono bažnyčia, kuri šiuo meru restauruojama vėliau bus atverta lanky tojams
8 9

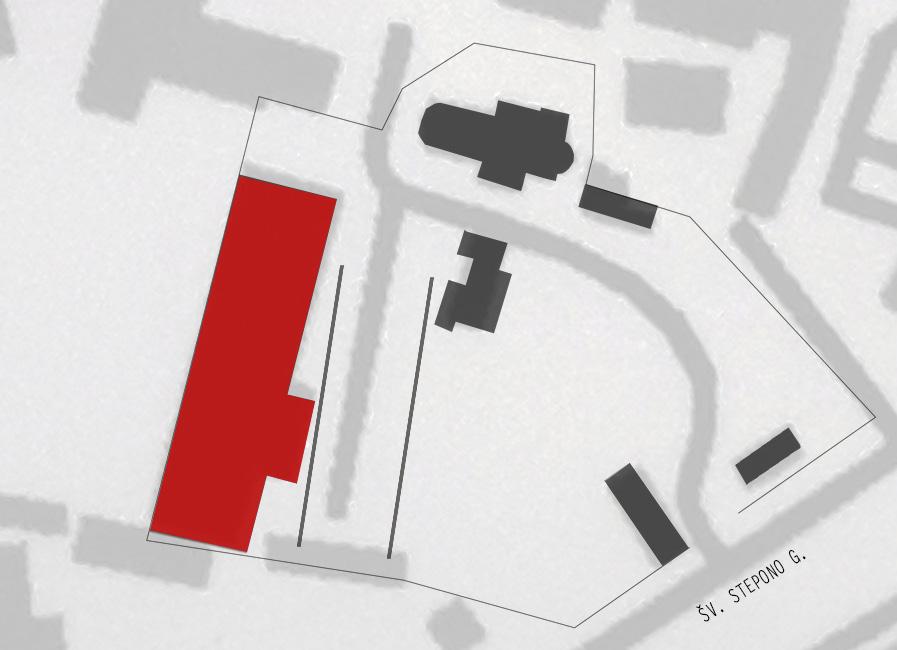

LOKACIJA OBJEKTAS

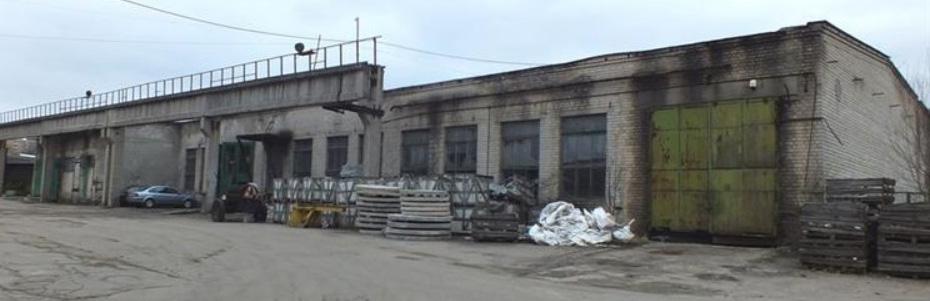

Vaizdas patekus į teritoriją

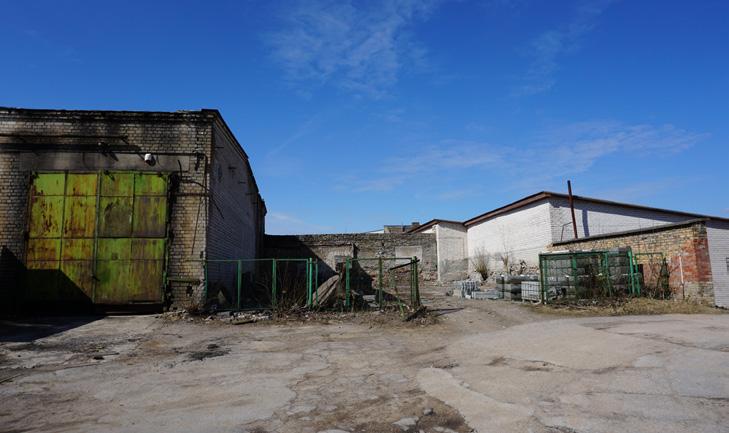

objektas -sandėlys Šalia sandėlio esantis plotas

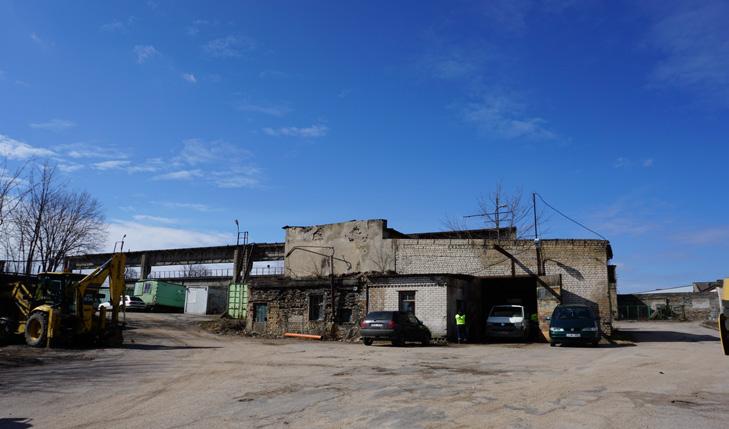

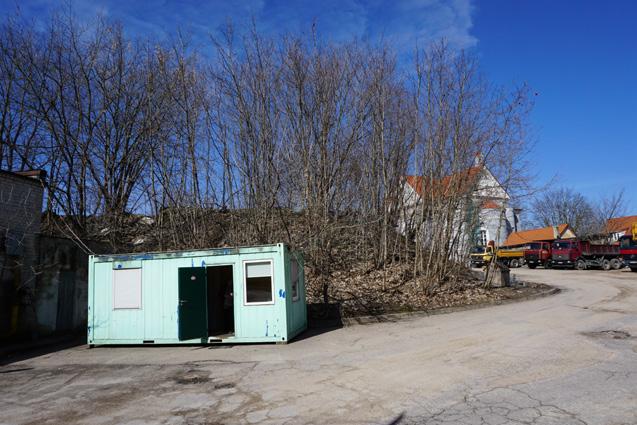

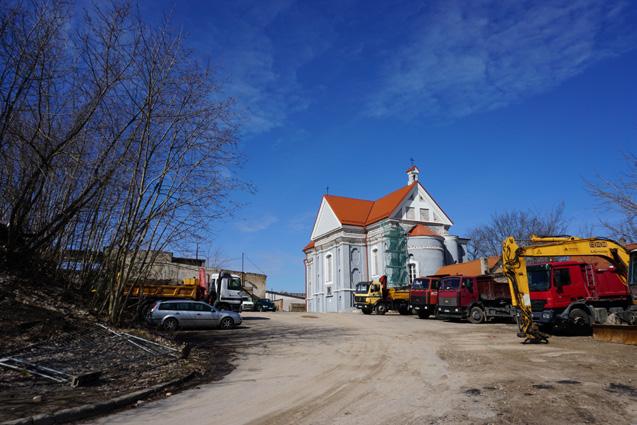

Matoma Šv. Stepono bažnyčia Menkaverčiai griaunami pastatai

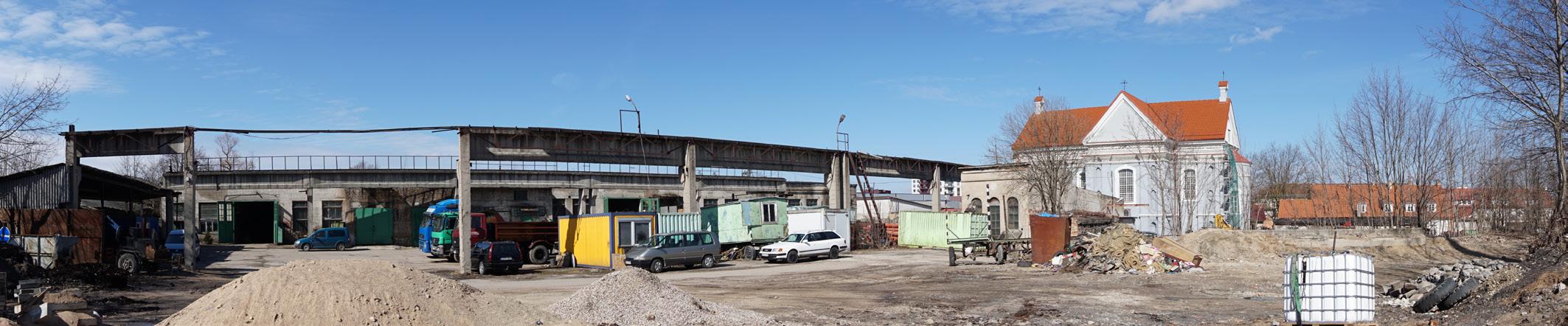

Panoraminė teritorijos nuotrauka
VIZIJA
- Sukurti traukos centrą, kuriame vyktų intensyvi kūrybinė veikla įtraukianti skirtingas bendruomenes - Sukurti erdvę bendravimui ir pažinimui
MISIJA
- Sandėlio pritaikymas visuomeninėms funkcijoms - Kultūros sklaida per atvirą kūrybos proceso demonstra vimą - Bendruomenės kūrimas
VERTYBĖS
- Atvirumas visuomenei - savęs realizacija
-Šalia pastato esantis priestatas nugriaunamas, nes neatlieka jokios funkcijos. Sustiprėja kuriama perspek tyva.
- Demontuotas sijinis kranas atku riamas ir įveiklinamas panaudojant jį sukurti tentinį stogą virš lauko scenos ir amfiteatro

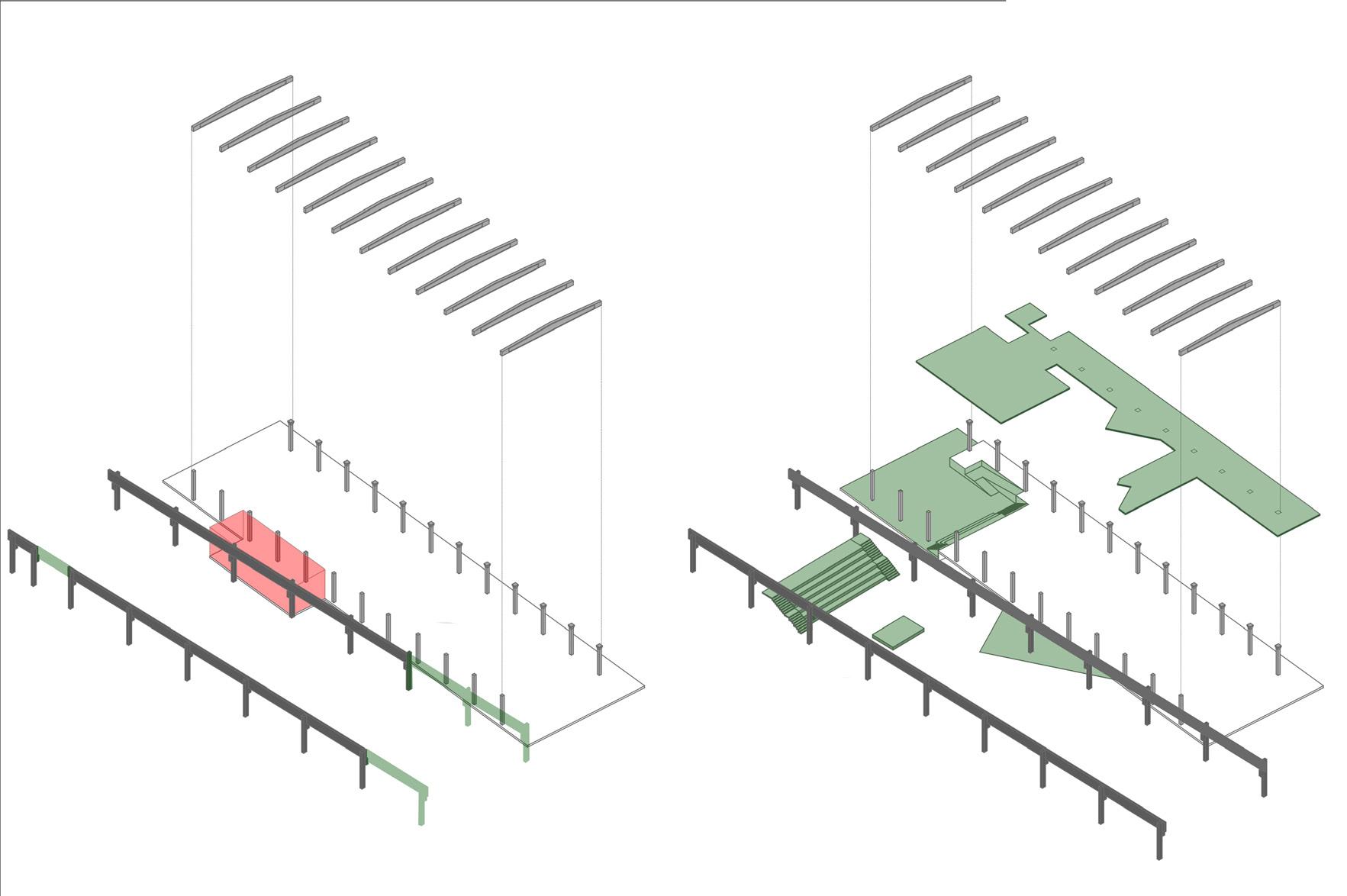

pastato konstruktyvas
- Suprojektuojamas lauko amfite atras ir scena - Lauko terasa sukuria ryšį tarp pastato ir sijinio krano - Įgilinamas grindų lygis (koncertų salės zonoje), aukštoje erdvėje supro jektuojamas balkonas - suprojektuojamas antras aukštas išlaikant perregimumą tarp aukštų
10 11 vizija/ misija/ vertybės
Parodoma tai kas įprastai vyksta už uždarų durų atvirai demonstruojamas kūrybos procesas taip šviečiant žmones, skatinamas bendradarbiavimas tarp įvairių bendruomenių, skatinama laisvė realizuoti save. siekiama suprojektuoti kuo daugiau persilie jančių erdvių taip didinant perma tomumą.
12 13 koncepcija

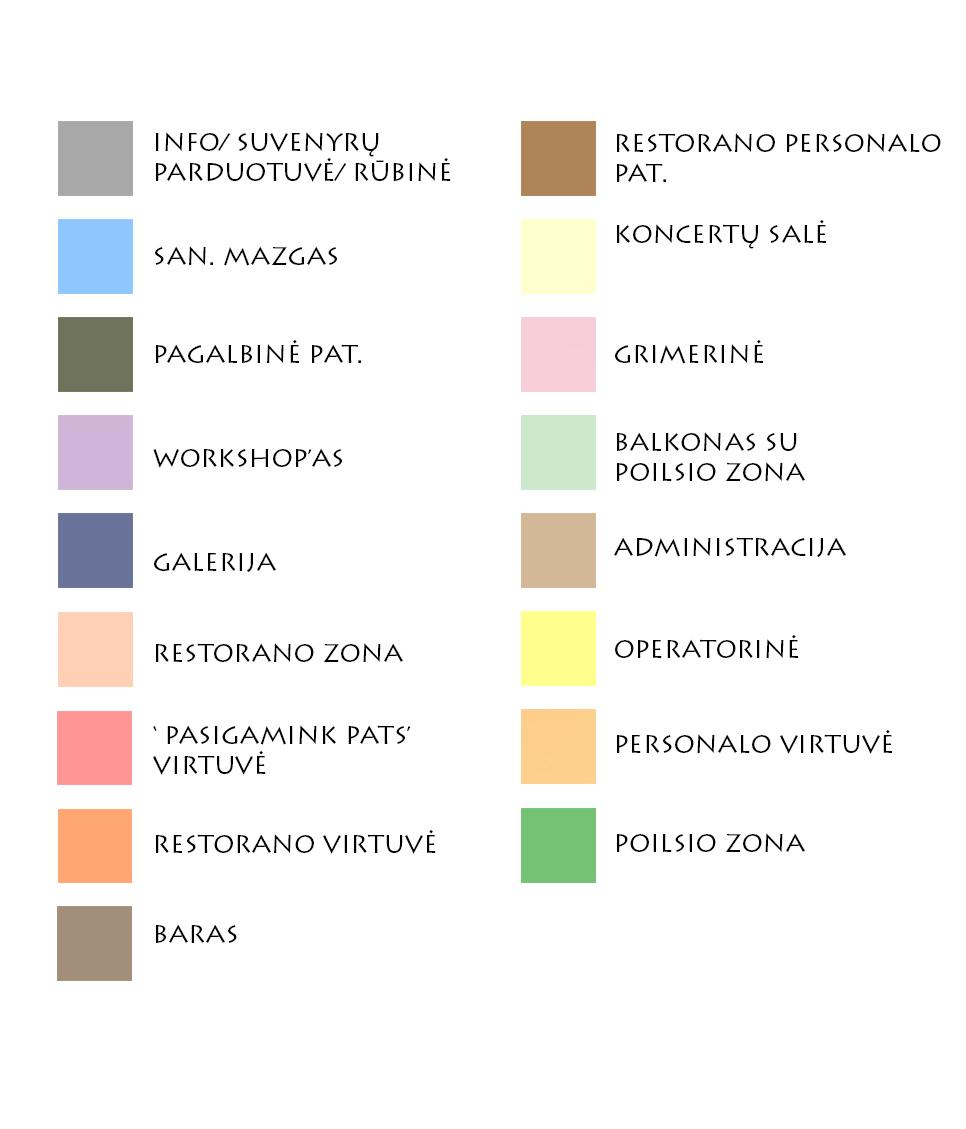

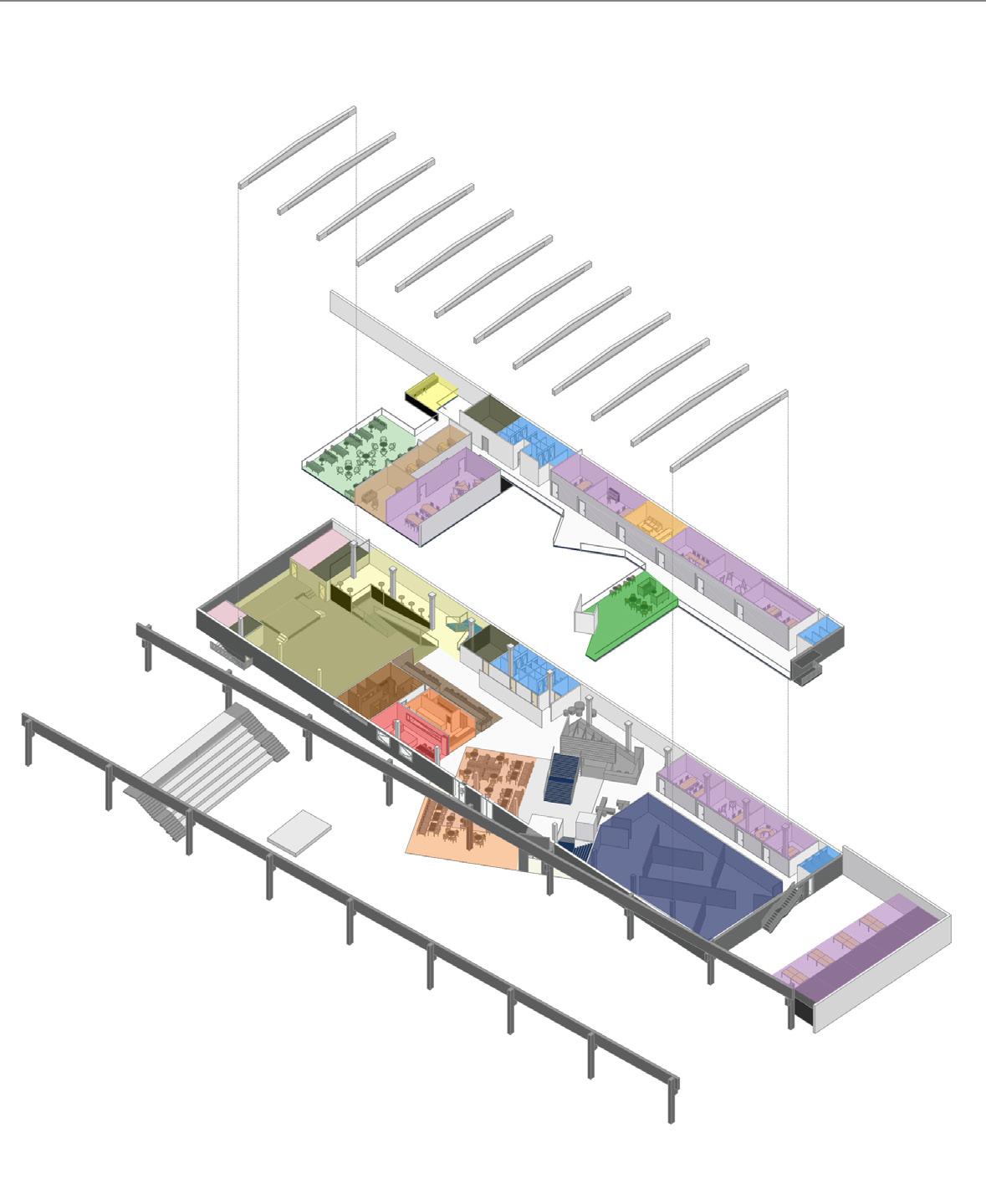

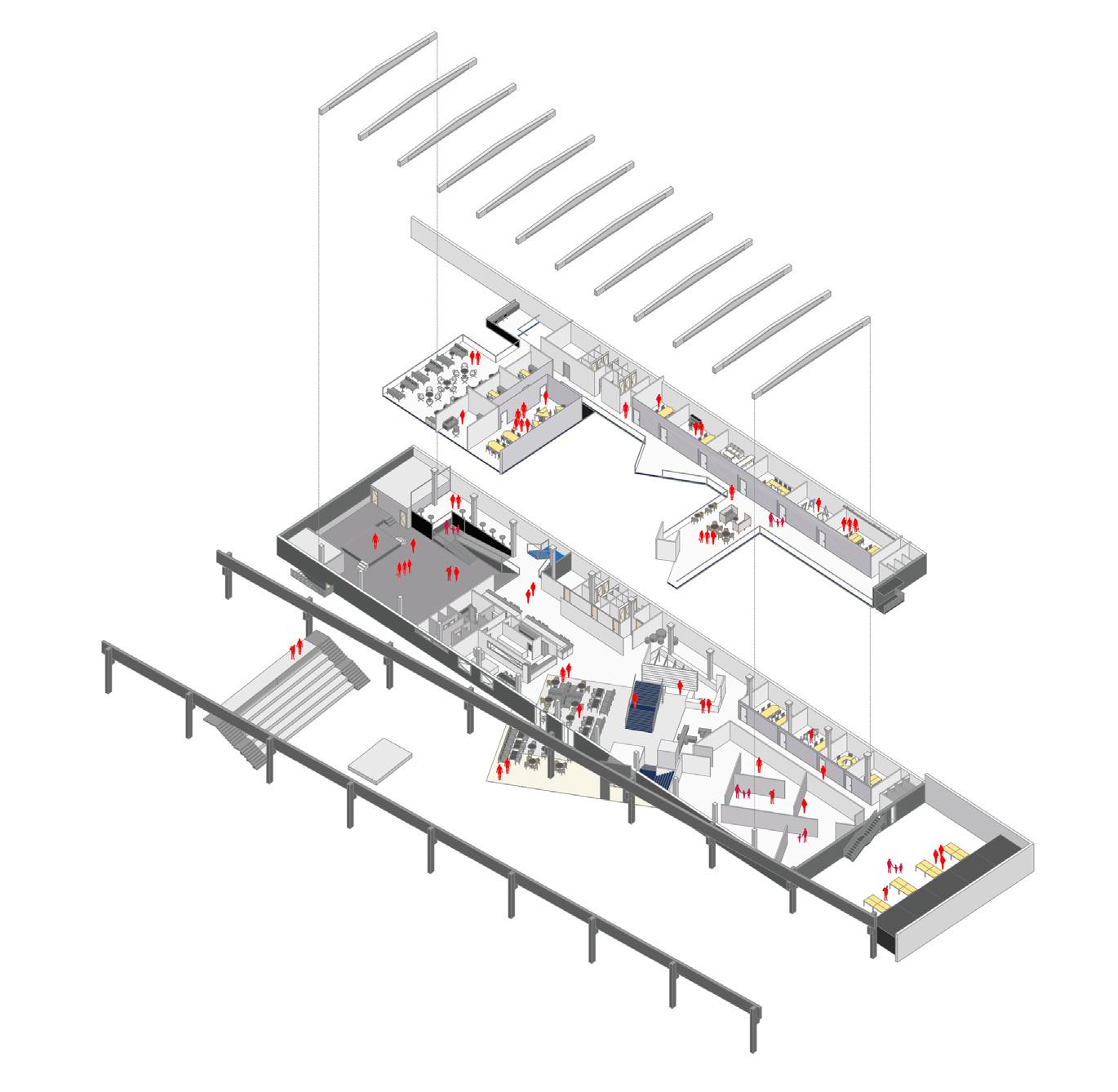

FUNKCIJA
1 AUKŠTO PATALPŲ EKSPLIKACIJA:
1.1.Tambūras 9,15kv. m/1.2.ĮĖJIMO HOLAS 116,1 KV. M 1.3. infor macija 11,3kv. m/ 1.4.SUVENYRŲ PARDUOTUVĖ 17,65KV. M/ 1.5.RŪBINĖ 70,2KV. M/1.6. GALERIJA 271,5KV. M/ 1.7.SAN. MAZGAS 9,1KV. M/ 1.8 KŪRYBINĖS DIRBTUVĖS35,8 KV. M 1.9 KŪRYBINĖS
DIRBTUVĖS 26,3 KV. M / 1.10 KŪRYBINĖS DIRBTUVĖS 26,3 KV. M 1.11 SAN. MAZGAS 40,1KV. M / 1.12. PAGALBINĖ PAT. 18,9 KV. M 1.13.RESTORANO ZONA 107,12
KV. M / 1.14. VIRTUVĖ 33,2 KV. M / 1.15. VIRTUVĖ 25,1 KV. M 1.16
PERSONALO PAT. 41,6 KV. M /1.17. KONCERTŲ SALĖ 300,5 KV. M / 1.18. BALKONAS( SU STOVIVOMIS VIETOMIS) 60,1 KV. M/ 1.19.
PAGALBINĖ PAT. 15,3 KV. M / 1.20. GRIMERINĖ 19,43 KV. M / 1.21.
UŽSCENINĖ ZONA 41,5 KV. M/ 1.22.GRIMERINĖ 12 KV. M 1.23. PAGALBINĖ PAT. 9,5 KV. M/ 1.24. koridorius 142,3 kv. m/ IŠ VISO: 1460,05KV. M
2 AUKŠTO PATALPŲ EKSPLIKACIJA
2.1. POILSIO ZONA 67,2 KV. M / 2.2. SAN. MAZGAS 9 KV. M/ 2.3.KŪRYBINĖS DIRBTUVĖS 36,22 KV. M/ 2.4. KŪRYBINĖS DIRBTUVĖS 26,4 KV. M/ 2.5.PERSONALO VIRTUVĖ 26,4 KV. M/ 2.6.KŪRYBINĖS DIRBTUVĖS 26,4KV. M/ 2.7.
14 15 1 AUKŠTO PLANAS M1:500
2 AUKŠTO PLANAS M1:500
KŪRYBINĖS DIRBTUVĖS 26,4 KV. M 2.8. KŪRYBINĖS DIRBTUVĖS 18,05 KV. M/ 2.9. SAN. MAZGAS 40,5 KV. M/ 2.10. PAGALBINĖ PAT. 18,91 KV. M/ 2.11. OPERATORINĖ 16,20 KV. M/ 2.12. BALKONAS( SU SĖDIMOMIS VIETOMIS IR VAIZDU Į SCENĄ) 109,1 KV. M/ 2.13.ADMINISTRACIJA 51,54 KV. M/ 2.14. KŪRYBINĖS DIRBTUVĖS 32,7 KV. M/ 2.15. KŪRYBINĖS DIRBTUVĖS 30,6 KV. M/ 2.16. KORIDORIUS 156,2 KV. M/ IŠ VISO: 648,5 KV. M GSEducationalVersion AA B B C C AA B B C C 1 1 1 2 1 3 1 4 1 5 1 6 1 7 1 1819110 11 1 12 1 13 1 14 1 15 1 16 1 17 1 18 1 19 1 20 1 21 1 22 1 23 1 24 2 1 2 2 2 3 2 4 2 25262728 9 2 10 2 11 2 12 2 13 2 14 2 15 2 16 EVAKUACINIS IŠĖJIMAS EVAKUACINIS IŠĖJIMAS LAUKO AMFITEATRAS LAUKO DIRBTUVĖS SIJINIS KRANAS
ERDVIŲ INTERJERO SPRENDINIAI
HOLAS

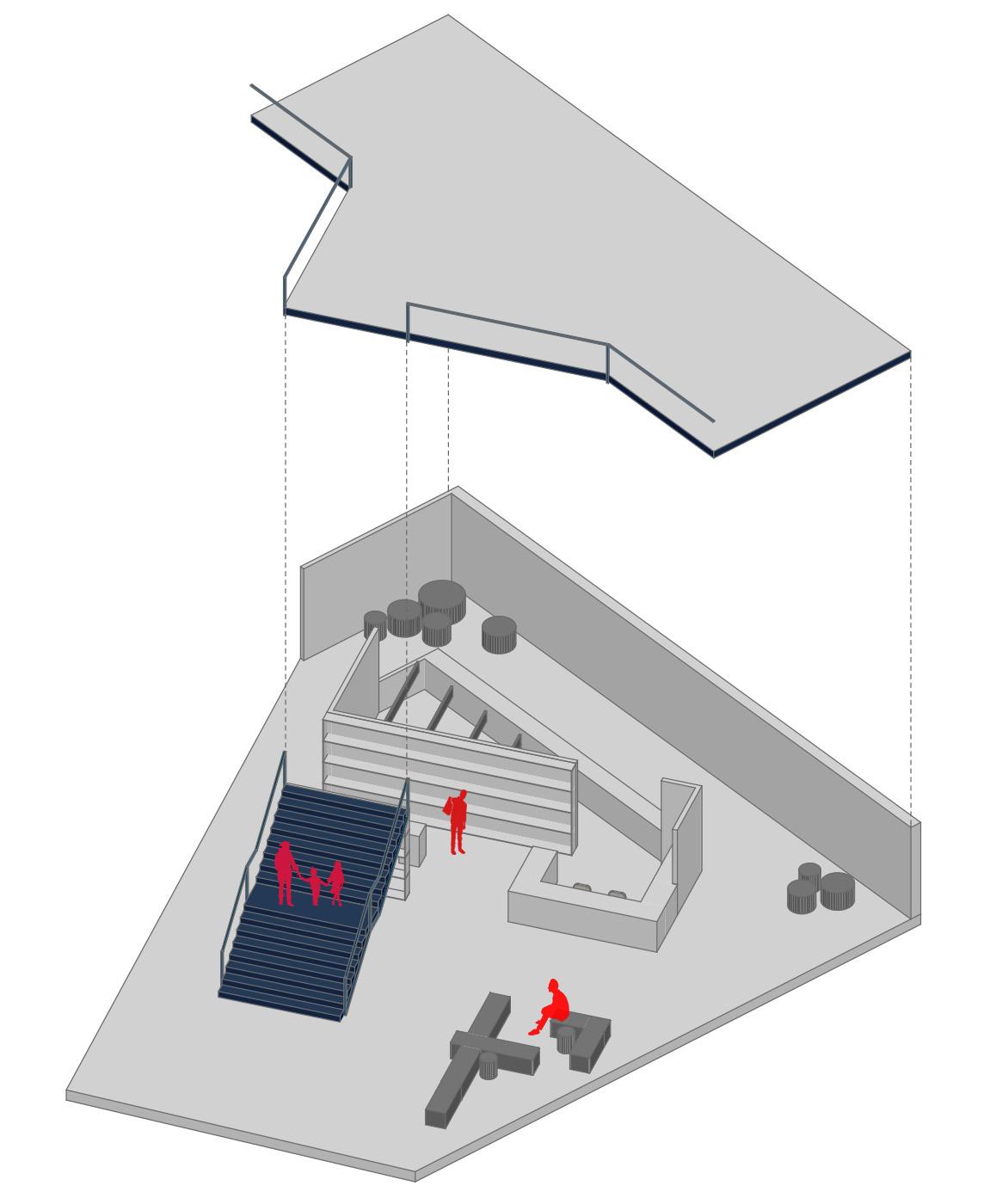

įėjimo holo aksonometrija

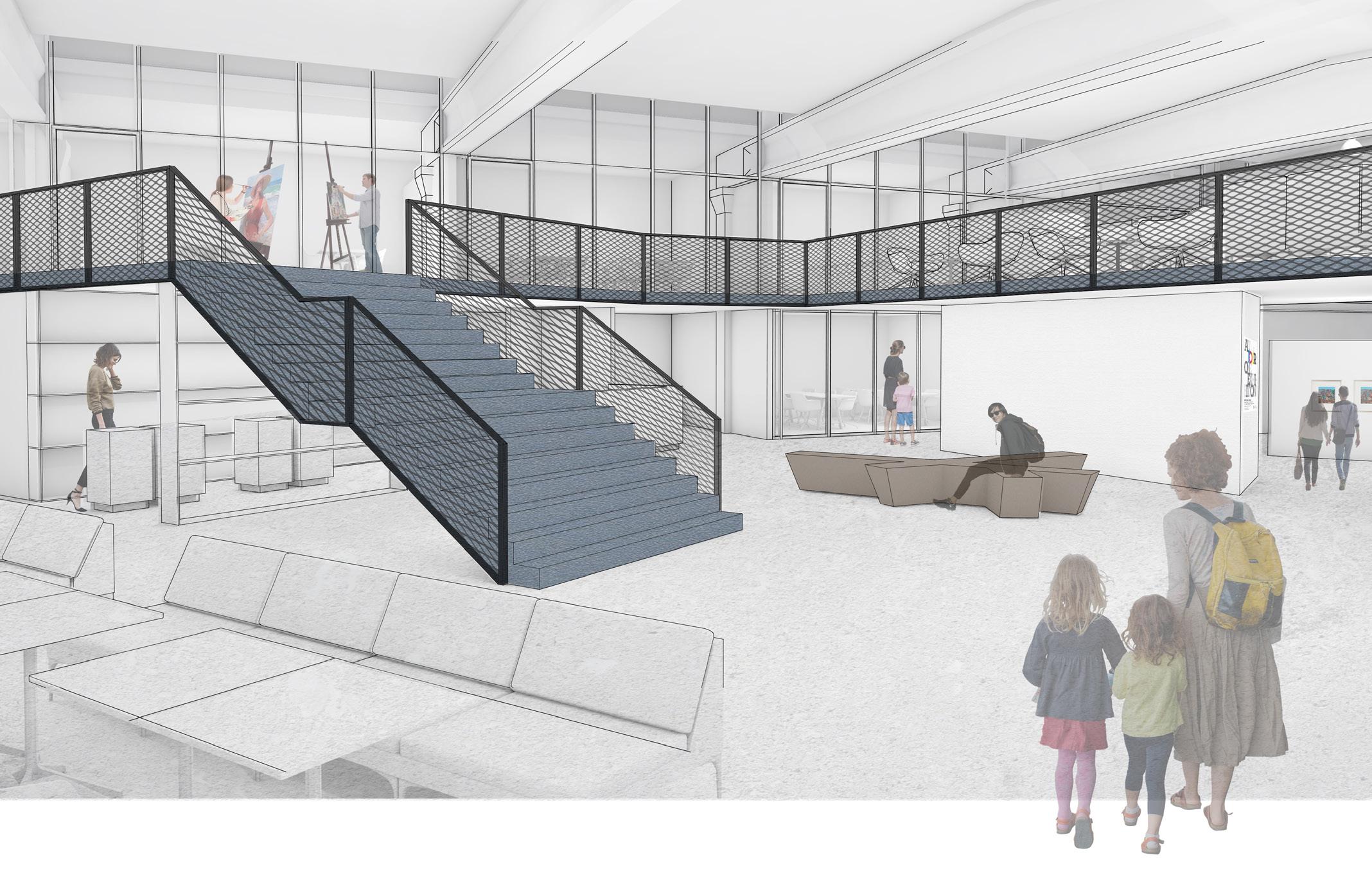

Įėjus į pastatą patenkama į holą, iš kurio atsiveria vaizdas į antrame pastato aukšte išsidėsčiusias kūrybinių dirbtuvių erdves. šalia pagrindinių laiptų projektuojamas tūris, kuris susideda iš 3 zonų: informacijos, suvenyrų parduotuvės ir rūbinės. šis tūris kuriamas siekiant užtikrinti lengvą person alo judėjimą viduje( personalas dirbantis informacijoje administruoja visas 3 zonas). taip pat norit išvengti lankytojų spūsčių prie rūbinės naudojamas judėjimo ratu principas.
įprastai sandėliuose naudojama rėminė ste lažų konstrukcija tampa atspirtimi, apjung iančia visą interjerą.
18 19 ĮĖJIMO
iš holo galima patekti į galeriją, kurios erdvė kaip ir holo projektuojama per du aukštus. būtent dėl to atsiveria vaizdas į antrajame aukšte išsidėsčiusias kūrybines dirbtuves, bei sukurtą rekreacinę zoną virš patekimo į galeriją. šalia šios zonos projektuojama ir nedidelė virtuvė skirta personalui ir kūrybinių dirbtuvių svečiams. taip skatinant laisvą žmonių judėjimą tarp skirtingų zonų. į galeriją ir kūrybinių dirbtuvių erdves natūrali saulės šviesa įsileidžiama per stoglangius.

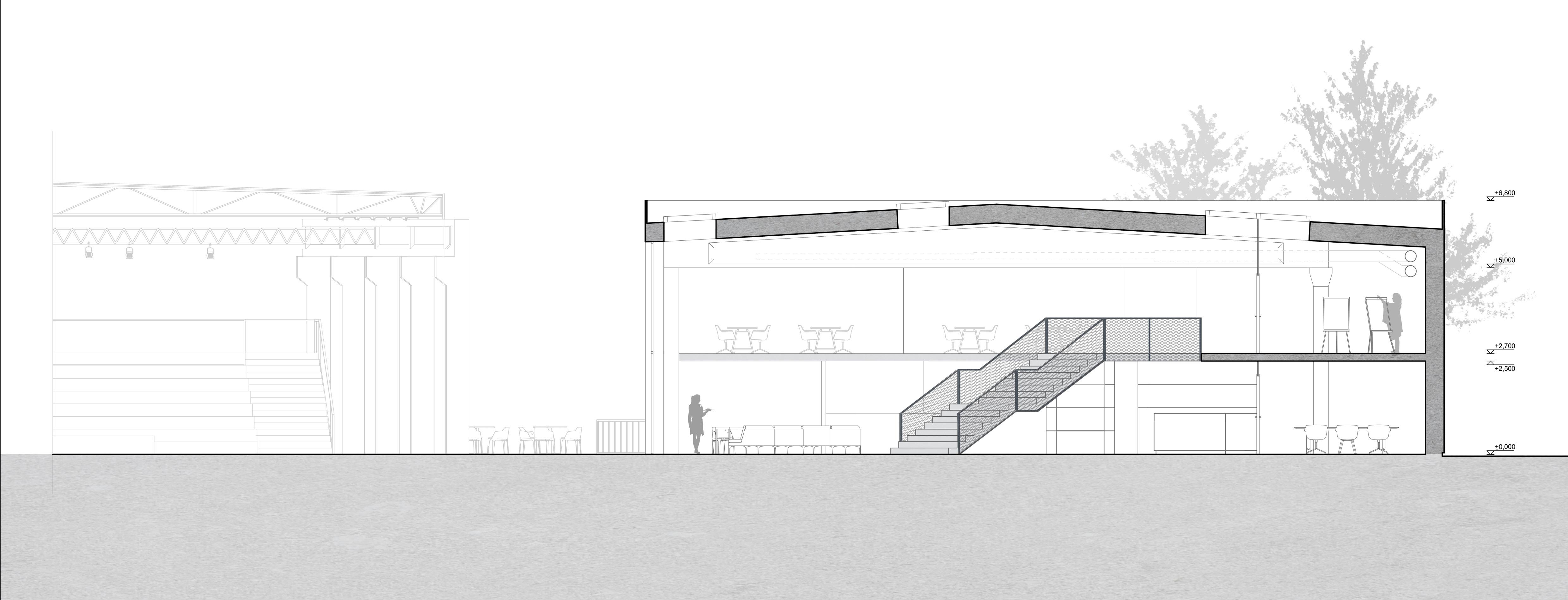

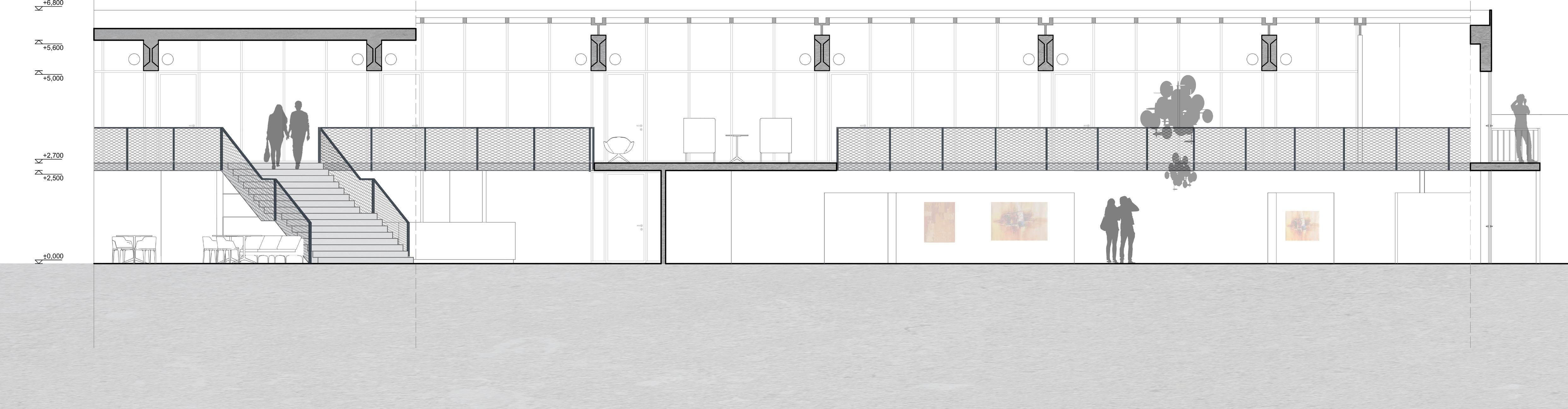

HOLO- GALERIJOS PJŪVIS a-a m1:100

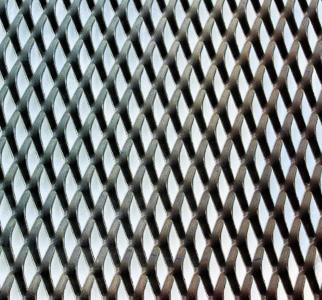

LIETO BETONO LAIPTAI PROJEKTUOJAMAS TURĖKLAS DAŽYTAS METALO PROFILIS 32X45mm, kirstai temptas aliumin io tinklas Minkštas baldas ‘mad chair’ iš poliform sofa ‘senso 2-se ter sofa’ iš fora form KĖDĖ ‘GRACE’ IŠ POLIFORM kirstai temptas ‘LAVINET’ tinklas v tipo, akutės matme nys 30x12,5mm, STORIS 1,5MM lieta epoksiDINĖ GRINDŲ danga DAŽYTAS TIN KAS RAL9016 RAL 5004 KĖDĖ ‘GRACE’ IŠ POLIFORM METALO PROFI LIS 32X45 MINKŠTAS BALDAS ‘MAD CHAIR’ IŠ POLIFORM MINKŠTAS LAUKIMO ZONOS BALDAS RUNWAY’ IŠ +HALLE
PASTATO PJŪVIS B-B M1:100

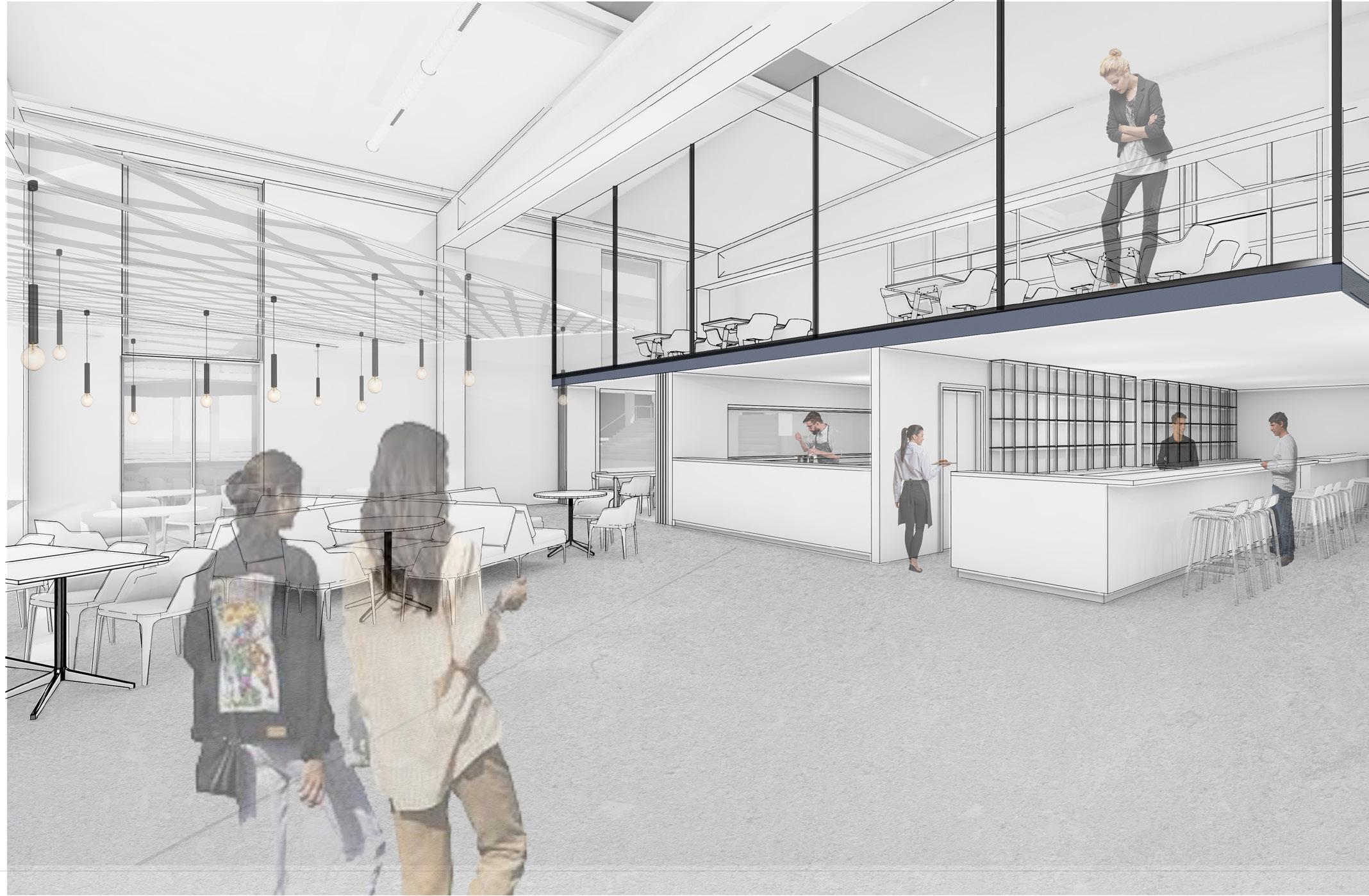

restorano zona sudaryta iš klientų aptarnavi mo zonos, restorano virtuvės, baro, bei restora no personalui skirtų patalpų. laikantis principo parodoma tai kas įprastai vyksta už uždarų durų’ - restorano virtuvė ir baras projektuojami atviro tipo. maisto gamin imo procesas vertinamas kaip kūryba atvirai demonstuojamas lankytojams ir klientams.
klientų aptarnavimo zona įsilieja ir tampa holo dalimi. siekiant sukurti jaukią, šiek tiek uždares nę erdvę pakabinama ažūrinė iš metalo profilių suvirinta konstrukcija dengta kirstai temptu aliuminio tinklu.
šalia restorano virtuvės taip pat projektuoja ma ir kūrybinių dirbtuvių tipo virtuvė atvira lankytojams ir visiems norintiems susipažinti su gaminimo procesu iš arčiau.
24 25 RESTORANo zona
26 27 koncertų salė

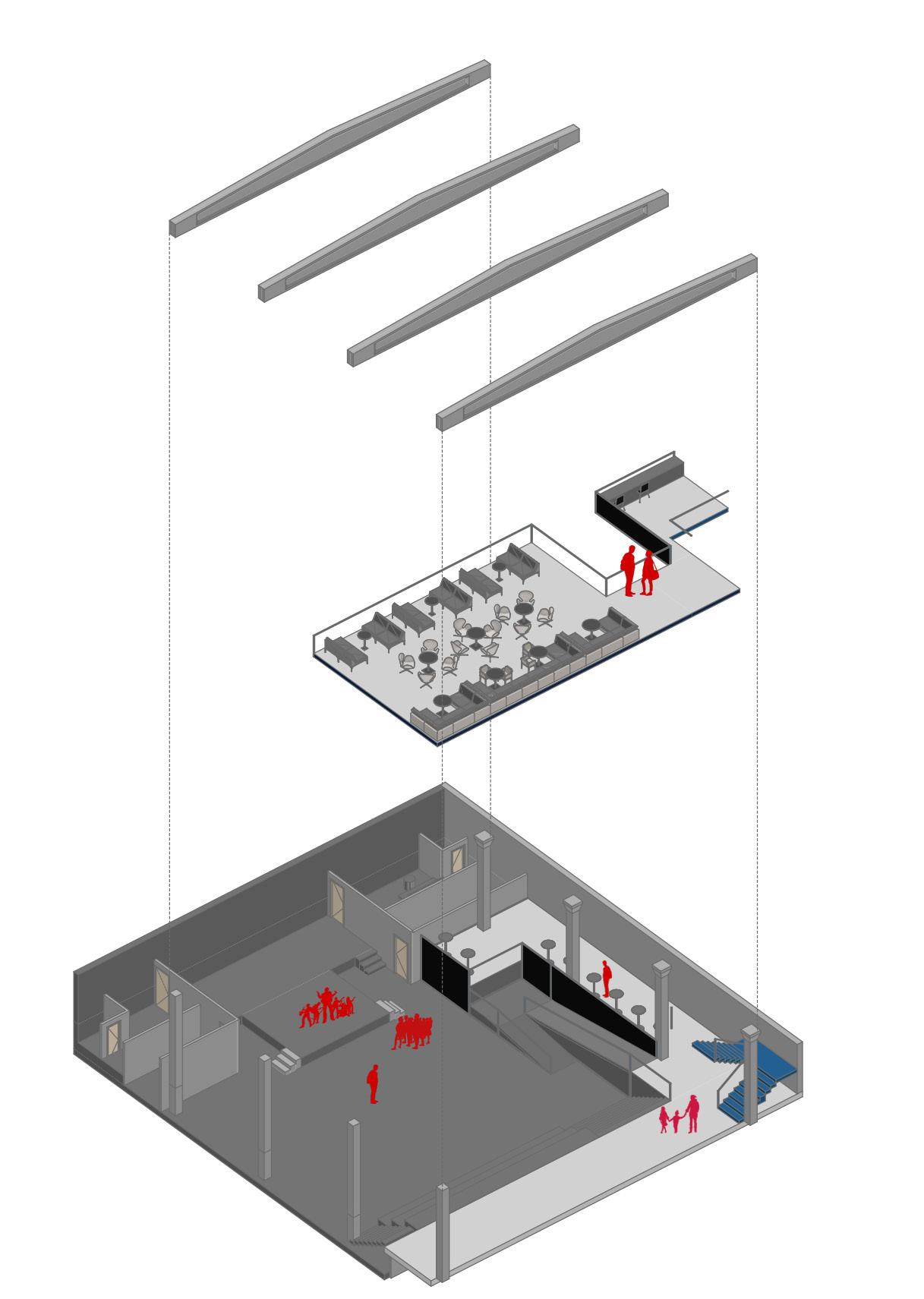

koncertų salės aksonometrija

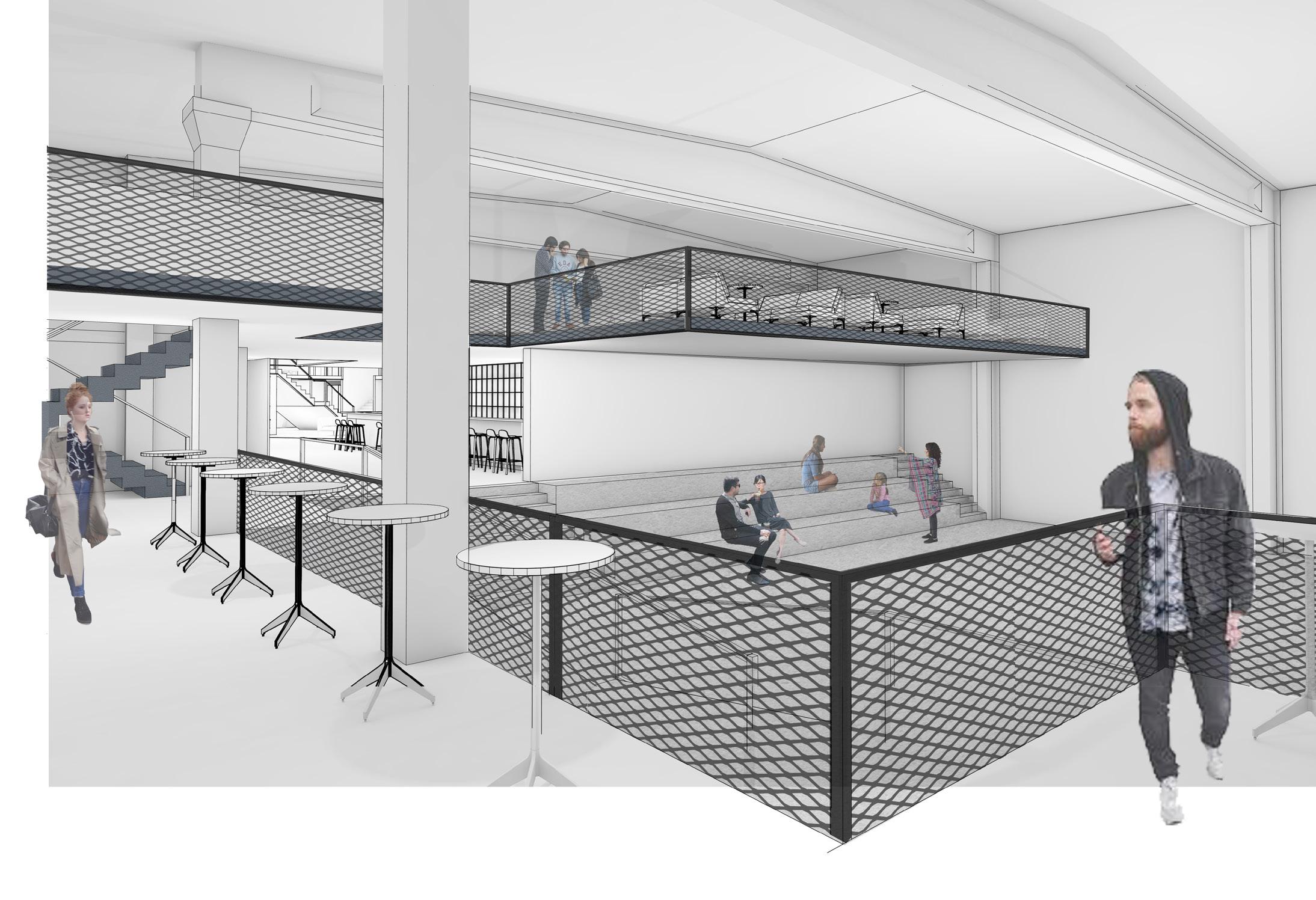

Iš holo praeinant barO zoną galima patekti į koncertų salę. Grindų lygis įgilintas siekiant sukurti didesnės erdvės įspūdį. formuojamas amfiteatras prisėdimui, balkonas su stovivomis vietomis palei sieną ir balkono zona virš koncertų salės su galimybe stebėti vykstančius renginius. išspręsti akustikos problematiką luboms panaudotos spec. akustinės panelės.
EPOKSIDINĖ

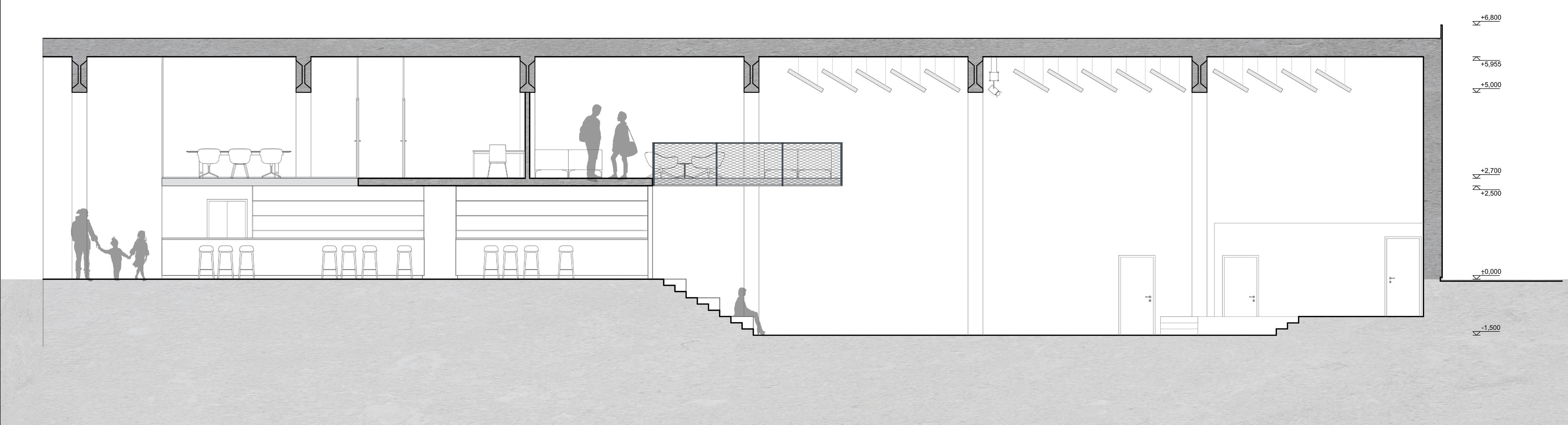

KONCERTŲ SALĖS PJŪVIS C-C M1:100
kėdė ‘smile’ iš icons of den mark modulinė sofa iš vale akustiniai paneliai luboms ‘mODUS’
PROŽEKTORIN
IS ŠVIESTUVAS BARO KĖDĖ VISU BAR STOOL’ IŠ MUUTO kirstai temptas ‘LAVINET’ tinklas ; v tipo, akutės matme nys 30x12,5mm, STORIS 1,5MM
GRINDŲ DANGA Sienos dažytos Ral7021
