3 EKSTREMALAUS SPORTO KULTŪROS CENTRAS turinys TEMA PROBLEMATIKA TIKSLAI - UŽDAVINIAI LOKACIJA PROJEKTAS 5 6 7 9 15

Ekstremalus gatvės sportas dažnai suvokiamas kaip vaikų ir paauglių žaidimas, tačiau toks suvok imas formuojasi tik todėl, kad tuo užsiimti pradedama dar vaikystėje. Užsienio šalyse ši sritis gyvuoja jau daugiau nei tris dešimtmečius, todėl spėjo subręsti ne viena sportininkų karta, o jų amžius kartais perkopia net 40 metų.

Lietuvoje pirmieji ekstremalai atsirado apie 2000 metus, o keli pastaruosius metus populiaru mas smarkiai auga.

Ekstremalaus gatvės sporto kultūra apima ne tik važinėjimą tam tikra priemone: riedlente, BMX dviračiu, paspirtuku ar riedučiais, bet ir daugybękūrybinių bei techninių vaiklos sričių. Už to slypi daiktų dizainas, vaizdinių kūrimas, filmavimas, fotografavimas, techninių įrangos aspektų sprendimas. Tai lėmė dižiulės industrijos susikūrimą. Kurioje galima atsiskleisti netik kaip talentingam sporti ninkui, bet ir kūrybingai asmenybei.

Didejant entuziastų skaičiui atsiranda ir juos suburiančios stovyklos, kuriose sporto užsiemimai derinami su jaunimo ugdymu. Šiose stovyklose lavinami kūrybiniai gebėjimai, ugdomas atsakingas požiūris ekologiją skatinant seną, sulūžusią įrangą prikelti naujam gyvenimui.

4 5
TEMA

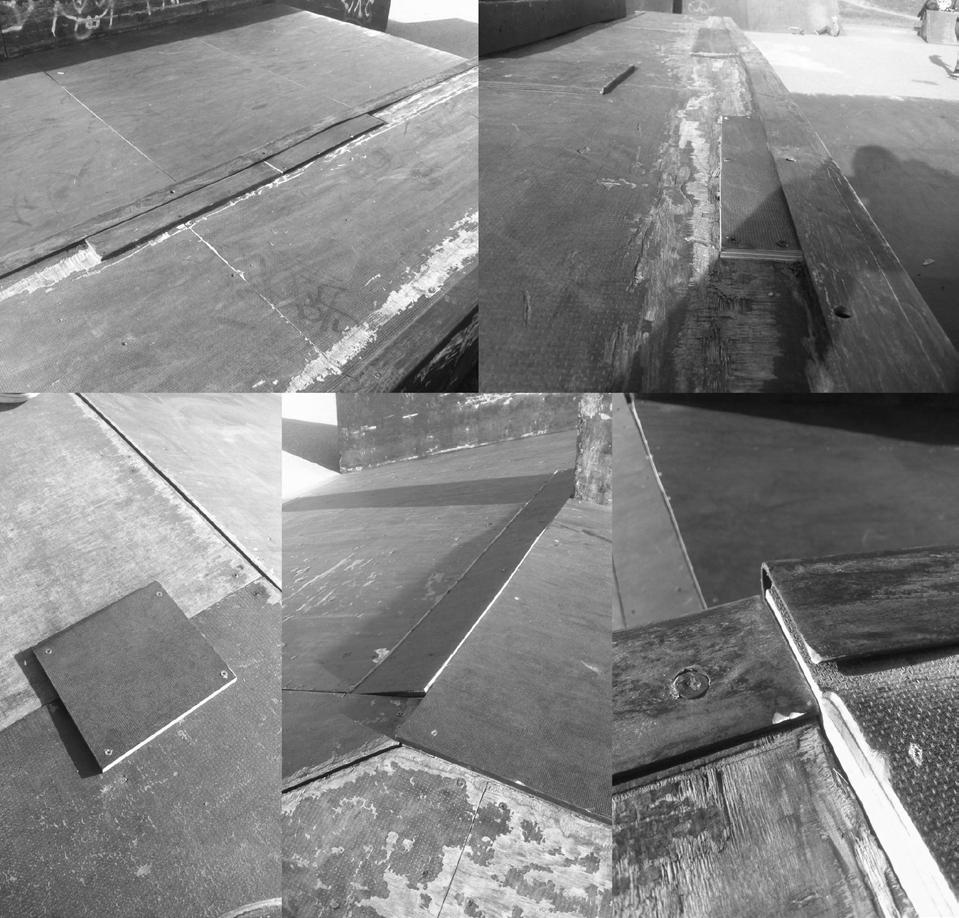

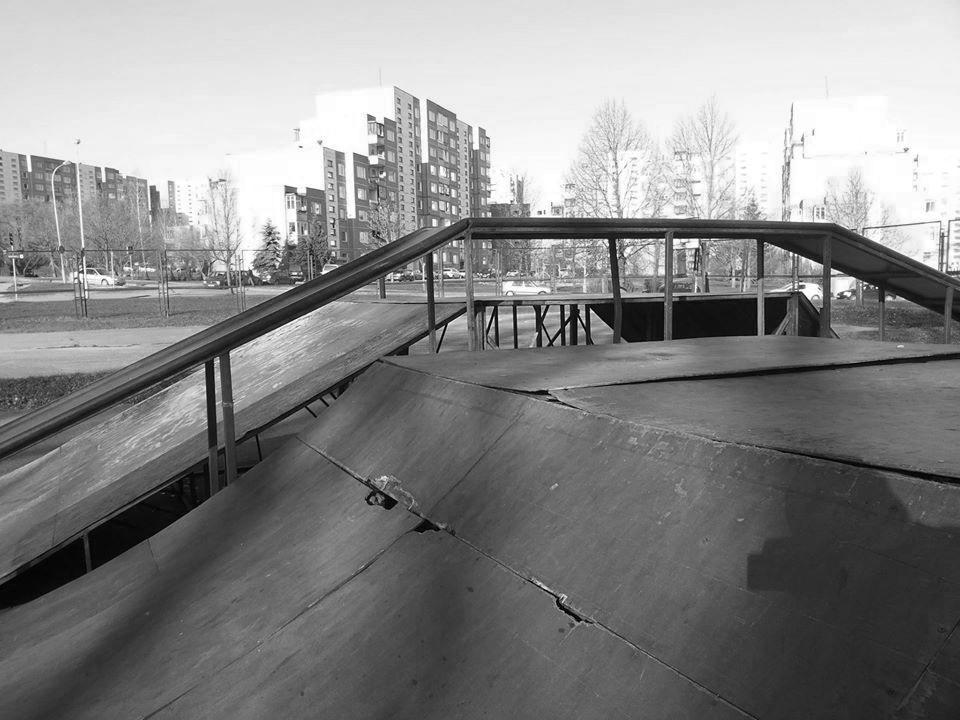

Ekstremalus gatvės sportas Lietuvoje populiarėja, tačiau riedlenčių parkų infrastruktūra ir kokybė nėra gerinama. Vilniuje yra 5 riedlenčių parkai, iš kurių prižiūrimi ir tvarkomi yra tik “balto tilto” ir “kablio” parkai. Bėgdami nuo nobuodžių ir nekokybiškų važinėjimui skirtų konstrukcijų, ekstremalai ieško naujų miesto viešūjų erdvių architektūros panau dojimo būdų ir vis aktyviau veržiasi pagrindines miesto aikštes. Tai tampa problema, kuri sprendžiama draudimo ženklais ir viešosios tvarkos pareigūnų įsikišimu. Imdamiesi iniciatyvos ekstremalai dažnai inicijuoja naujų važinėjimo vietų rengimo peticijas, tačiau dažnai susiduriama su problema rasti tinkamą vietą, taip pat neigiamas aplinkinių nusistatymas. Dėl pastarosios priežasties nutrūko 2014 metais gy vavusi Vilniaus ekstremalų iniciatyva įkurtas uždaras riedlenčių parkas “commune DYI”

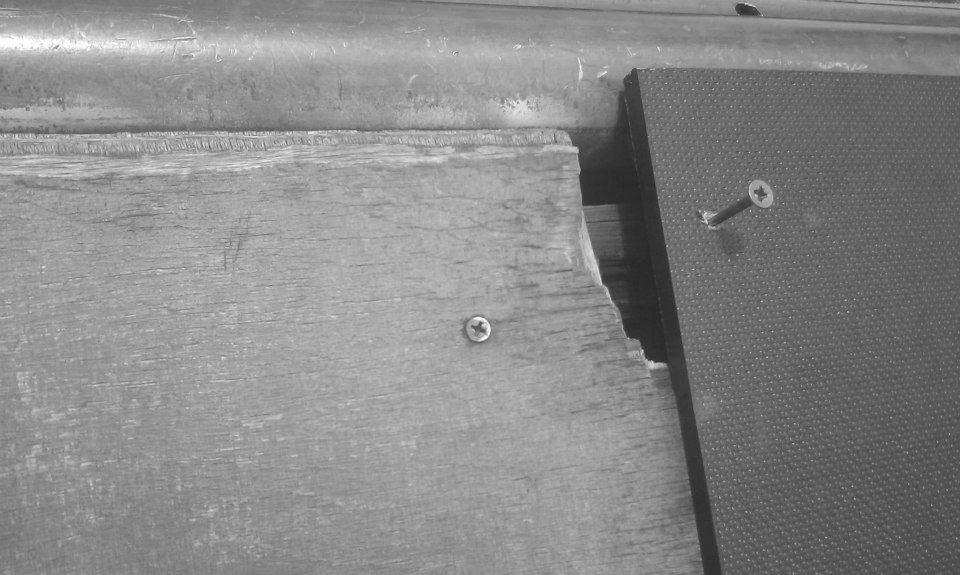

Dabartinė parkų būklė

Pagrindinė tikslas - sukurti ekstremalaus sporto centrą, kuriame riedlenčių parko funkcija būtų papildyta galimybe pilnavertiškai apsistoti centre ilgesniam laikui, suprojektuojant gyvenamasias, maitinimo, higienos palaikymo ir kitas patalpas.

Numatant galimą ekstremalų stovyklų rengimą pastate ir jo teritorijoje numatyti alternatyvių veiklų: video montavimo ir jų peržiūrų, kūrybinių dirbtuvių erdves.

Sukurti autentišką važinėjimui skirtą zoną, kuri būtų modeliujama pagal pačių eks tremalų norus.

TIKSLAI - UŽDAVINIAIPROBLEMATIKA
8 9lokacija

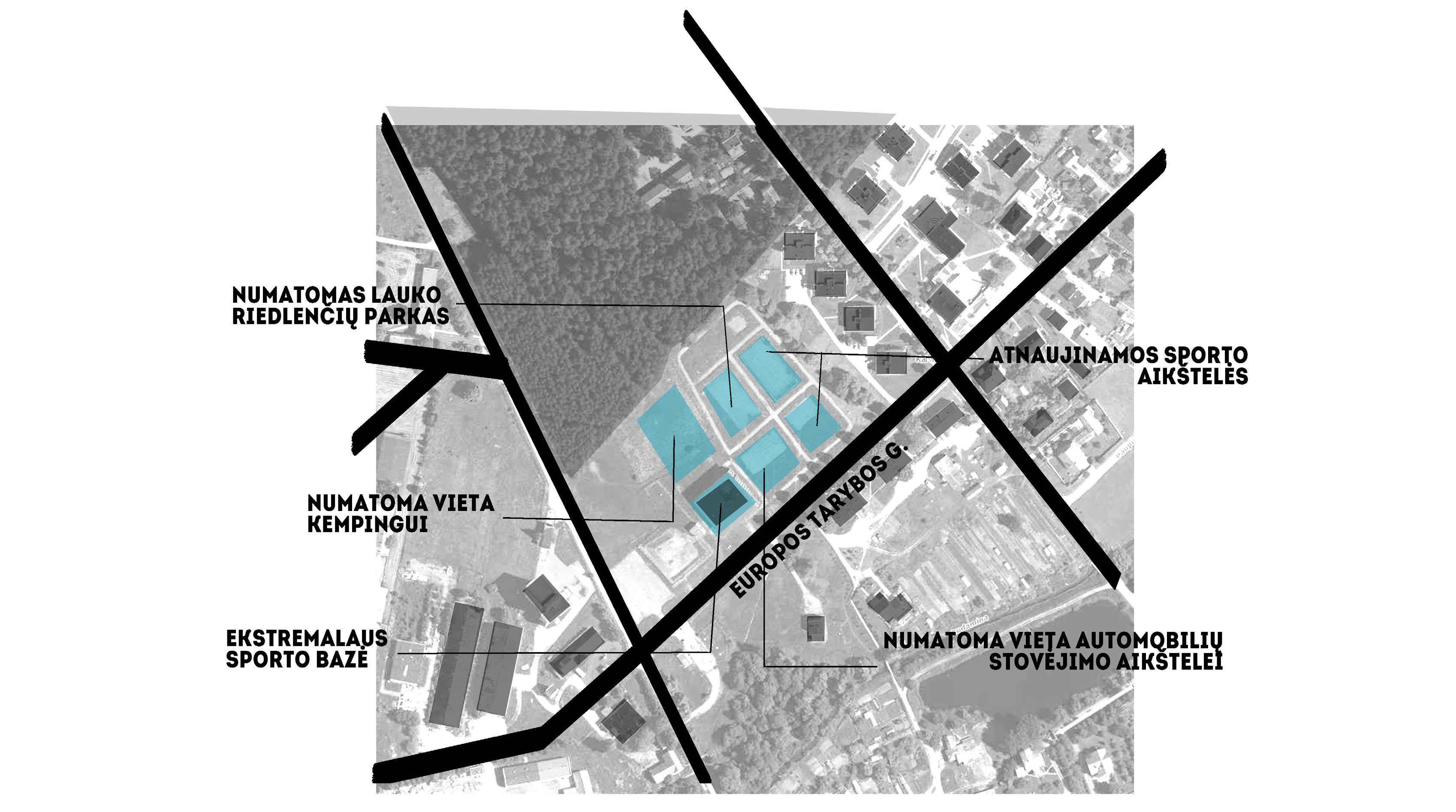

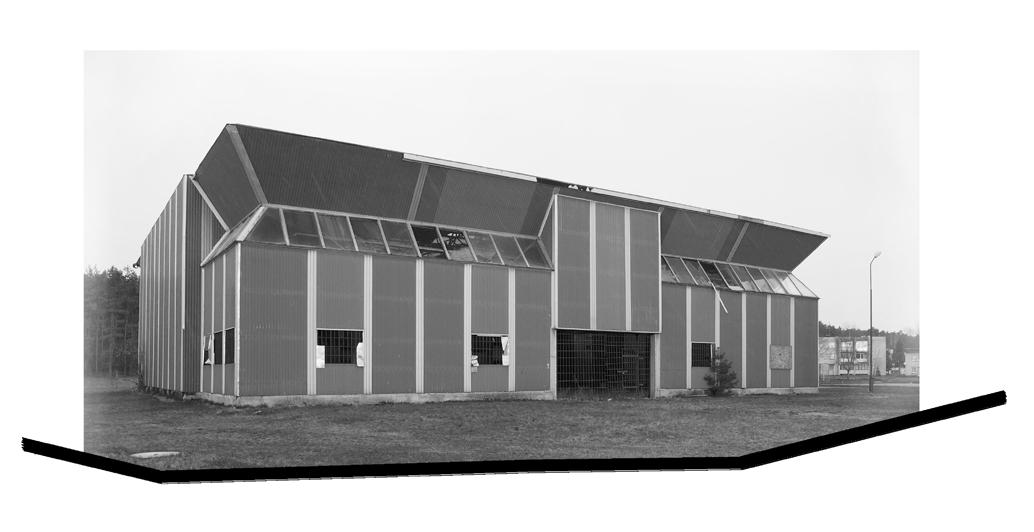

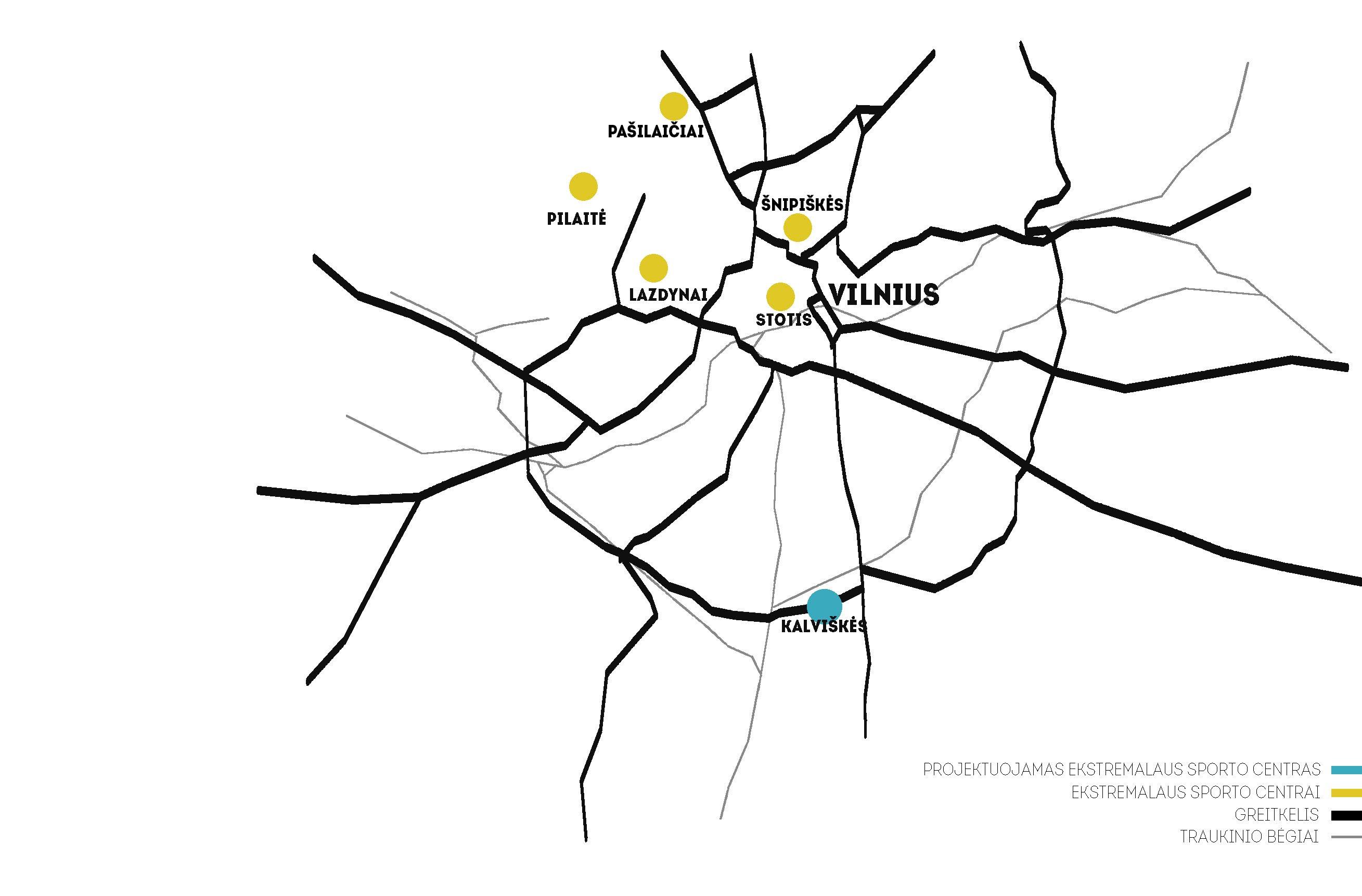

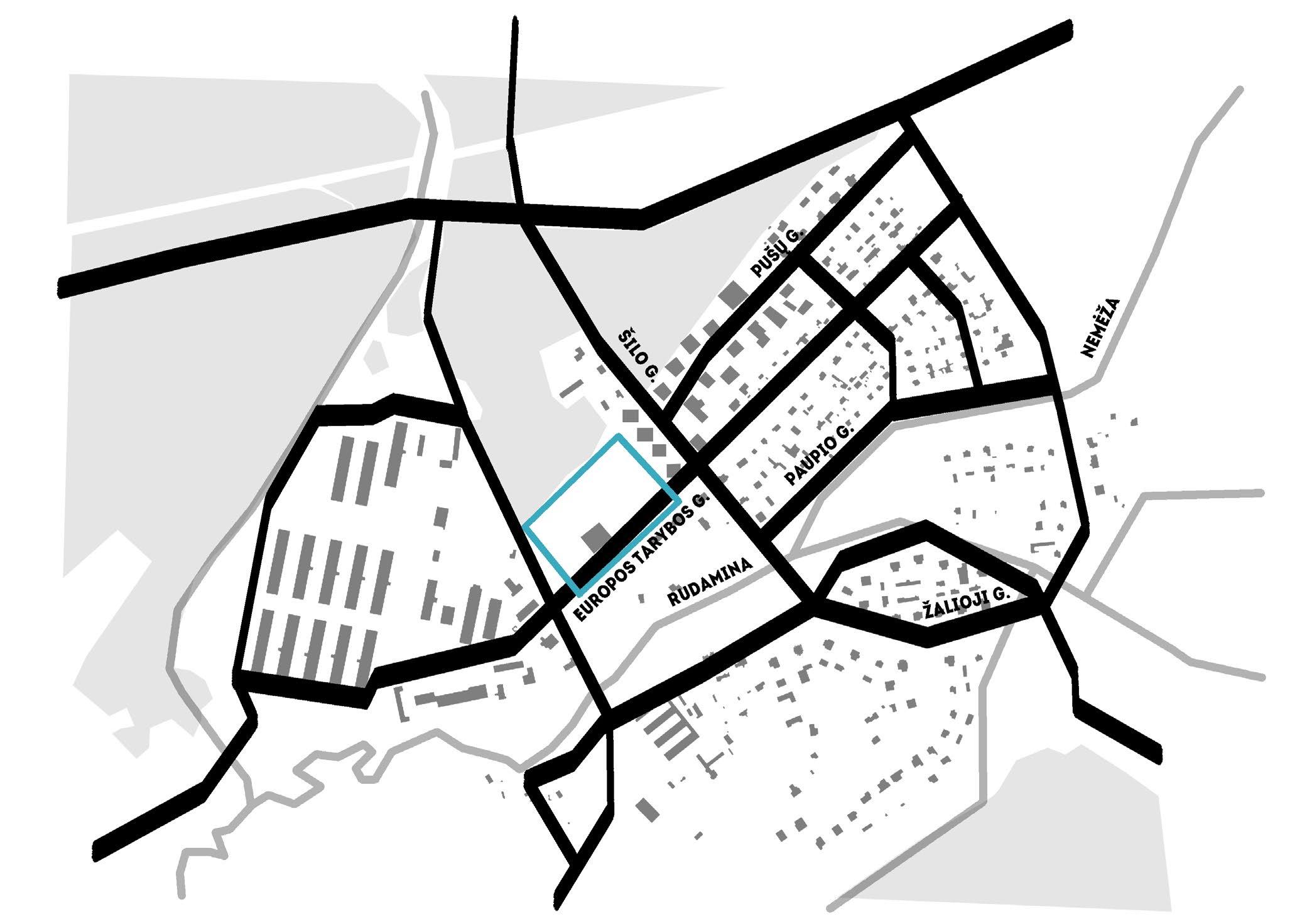

Ektremalaus sporto kultūros cen tras projektuomas Vilniaus rajone, Kalviškių kaime, Europos Tarybos g. 1 esančiame pastate. Pastatas statytas XXa. aštuntajame dešimtmetyje. Šalia pastato buvo įreng tos lauko sporto aikštelės. Pagal paskirtį pastatas gyvavo neilgai. Apie 2000m. salė buvo išnuomota ir veikė kaip populiarus Vilniaus klu bas, švenčių rengimo vieta. Uždarius klubą pastatas tarnavo kaip taros sandelis. Jau beveik dešimt metį pastatas nenaudojamas.

10 LOKACIJA11
12 13

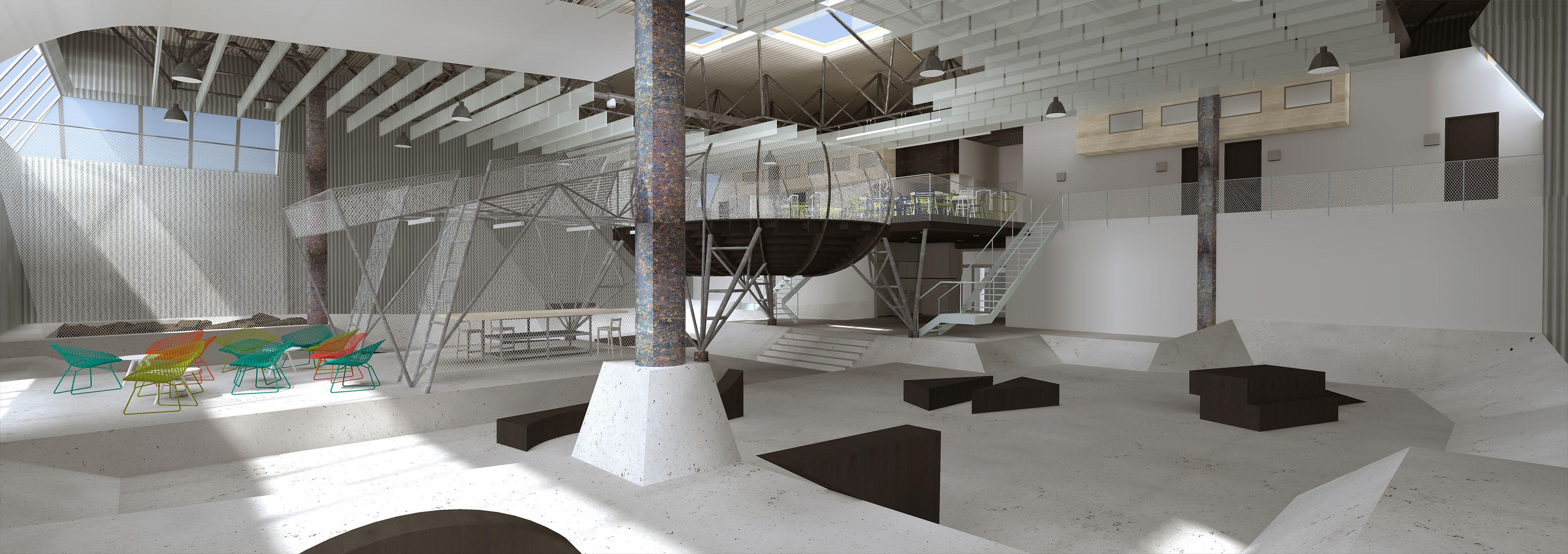

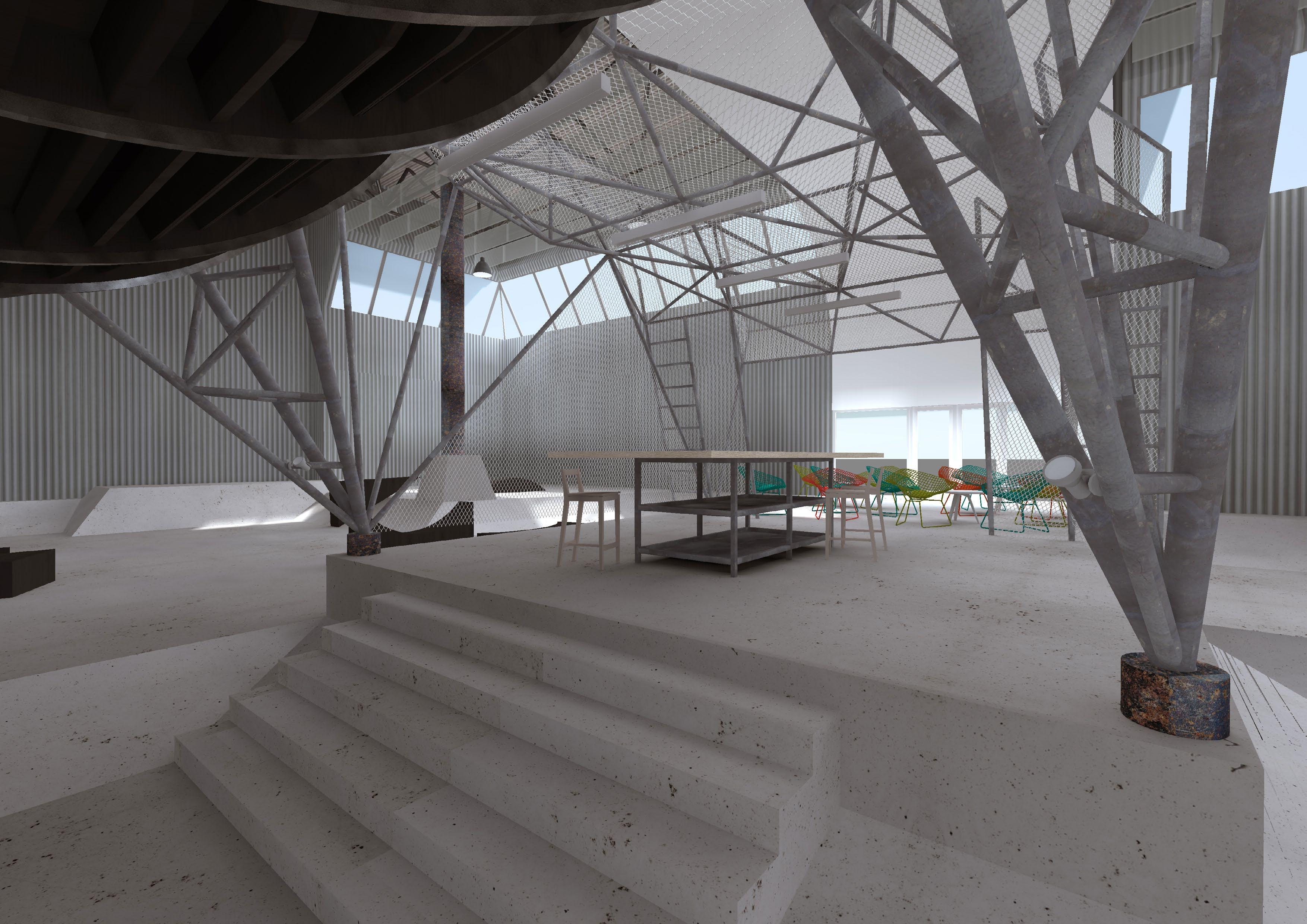

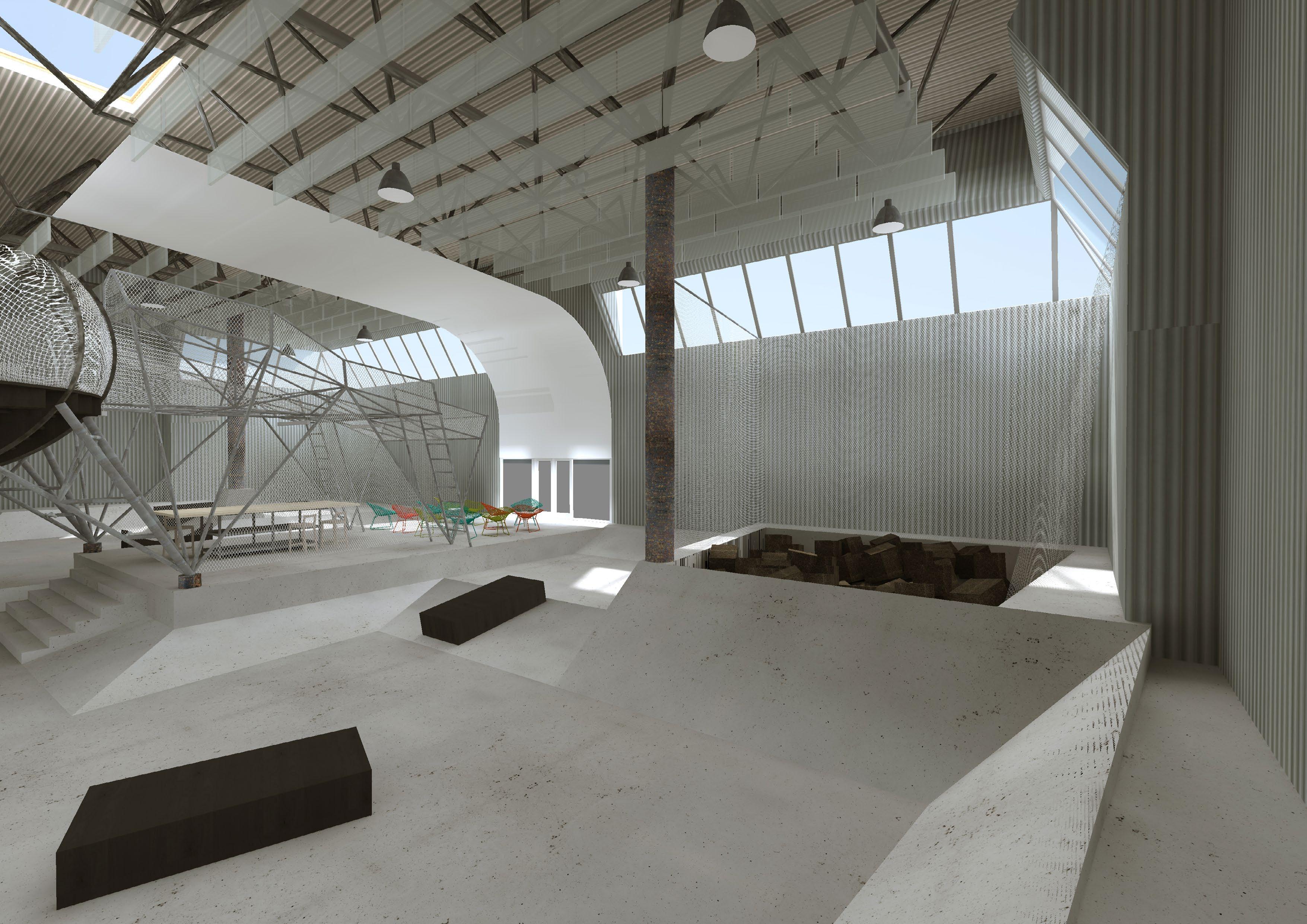

Pirmame aukšte išlaikoma pagrindinė pastato struk tūra. Registratūra, aptarnaujančio personalo patalpos, mediko kabinetas, vaizdo montavimo klasė, persirengimo kabinos ir san mazgai ir techninės patalpos atskiriamos nuo pagrindinės pastato salės, taip siekiant užtikrinti maksimal ią garso izoliaciją. Projektuojami nauji laiptai patekimui antrą aukštą, taip pat centras pritaikomas neįgaliesiems, projektuojant specialiai pritaikytus san mazgus ir liftą. Pagrindinėje pirmo aukšto salėje projektuojamos patalpos važinėjimo parkas, poilsio zona ir dirbtuvės. Išlaikomas atvira erdvė, siekiant kuo efektyviau išnaudoti važinėjimo zonas, bei sukurti didelės erdvės pojūtį. Pastatas turi aiškią geometriją, o esami įėjimai kuria ašinę struktūrą. Jos laikan tis važinėjimui skirta erdvė perskiriama išilgai pastatui pro jektuojant kitas funkcines zonas. Taip suteikiant galimybę sugrupuoti ir atskirti ekstremalų grupes, pvz: dviratininkus, nuo riedlentininkų, pradedančiuosius nuo pažengusių. Tarp šių zonų projektuojamas pravažiavimas, kuris esant reikalui suteikia galimybę apjungti visą važinėjimo zoną. Dirbtuvių bei serviso erdvė atskiriama apsauginiu tinklu, taip siekiant užtikrinti saugumą.

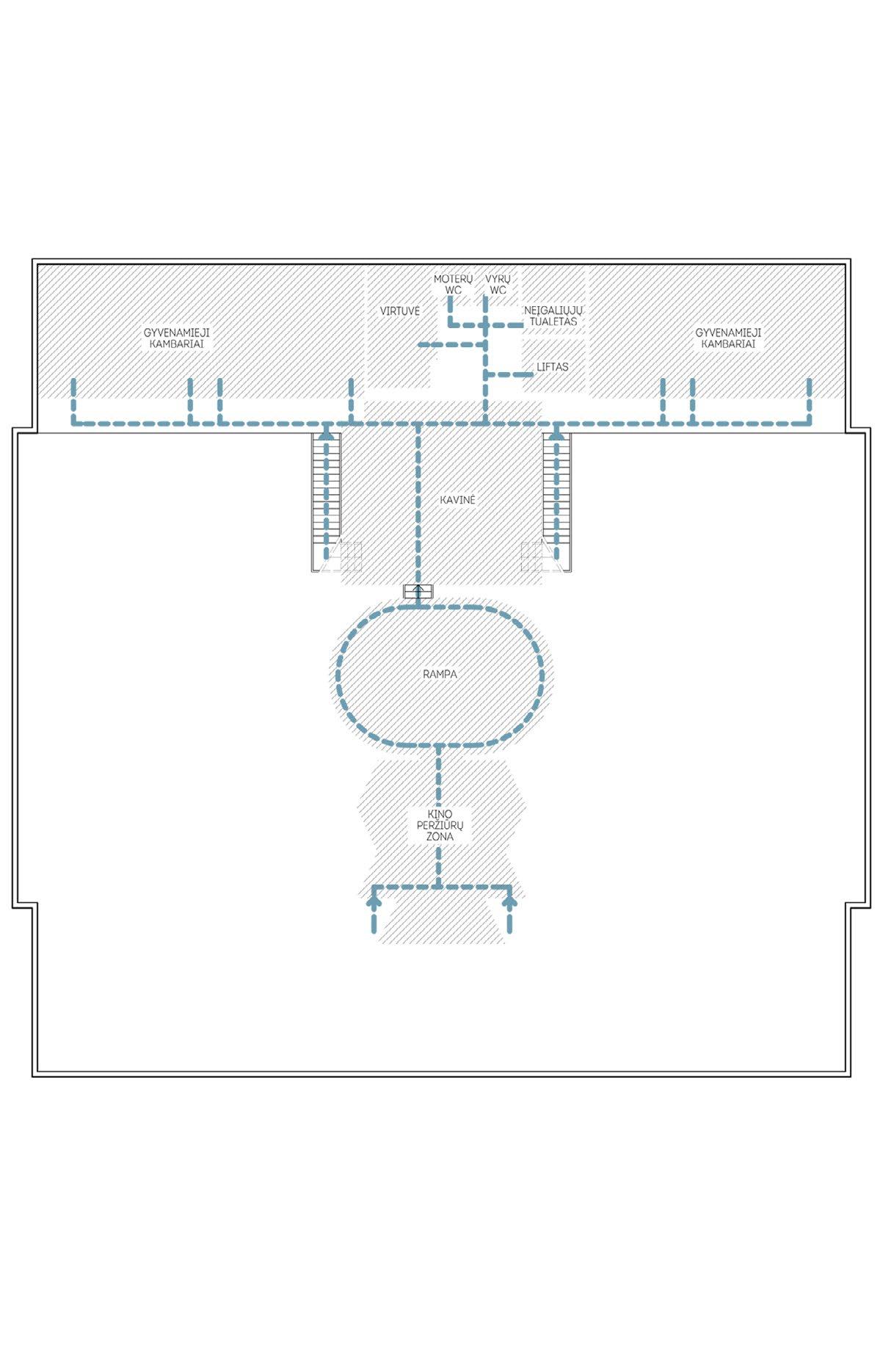

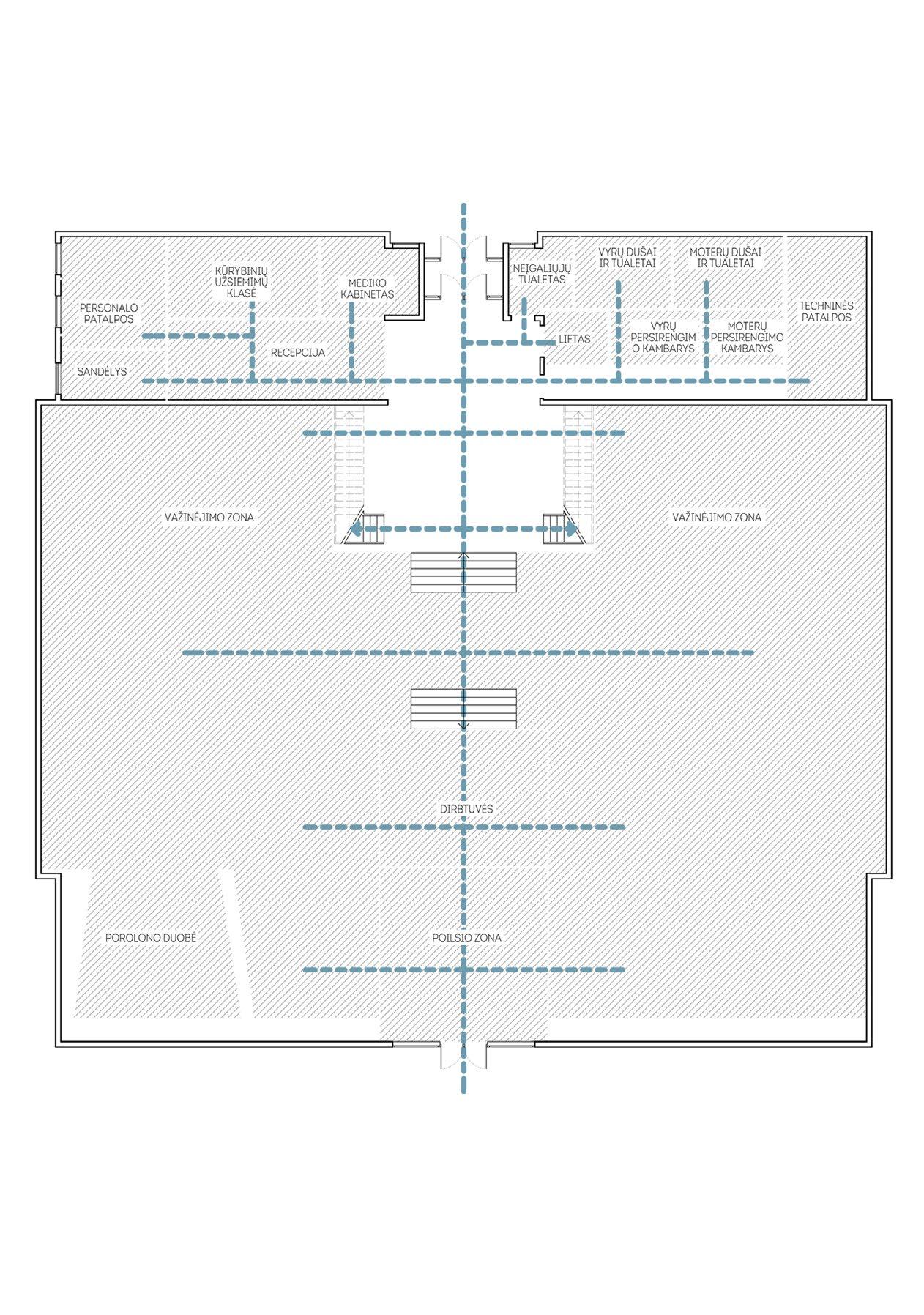

14 15IA FUNKCINIŲ ZONŲ IR SUSISIEKIMO SCHEMA
17IA PLANAS GSEducationalVersion 0 200 1200 0 120 2 060 0 120 2 080700 120 400 1 400 32 100 640 120 200 120 700 120 3 700 200 000 200 2420 120 3620 120 600 120 400 120 080 230 850 2 980 3300 040 960 2 060 0 920 8050 220 3 2170 3 4 6 7 8 9 10 11 12 EKSPLIKACIJA tAMBŪRAS 4 5 m REGISTRATŪRA 26 m MEDICINOS KAMBARYS 10 4m vIDEO MONTAŽO KAMBARYS 17m wc 3 6m pERSONALO KAMBARYS 12 7m wc 4m 8 pERSIRENGIMO KAMBARYS 16 6m pERSIRENGIMO KAMBARYS 16m 10 tECHNINĖS PATALPOS 19 m2 11 KORIDORIUS 10 9m 12 eKSTREMANAUS SPORTO SALĖ 788 13 sandėlis 4m 14 dirbtuvių zona 15 poilsio zona AKUSTINĖ UŽUOLAIDA stiklinė pertvara 0 000 1 000 0 000 porolono duobė 13 0 5 0 600 Įtemptas tinklas a a 13 14 0 600 0 000 h 3
PJŪVIS A-A GSEducationalVersion ±0 000 +3 100 +3 500 +7 100 +9 400 0 600 ±0 000 +2 100 +5 300 +7 119 +9 400 0 900 400 9 181 0 900 300 0 924 595 6 600 30 800 0 5 šviesai laidus akustinis audinys apsauginis tinklas pakabinamas ŠVIESTUVAS thorn equaline 1490x72x85 MM pakabinamas ŠVIESTUVAS thorn equaline 1490x72 85 LANKSTYTAMM SKARDA BETONAS BETONAS GIPSO KARTONO PLOKŠTĖ GLAISTYTA DAŽYTA BALTAI SKAIDRUS STIKLAS

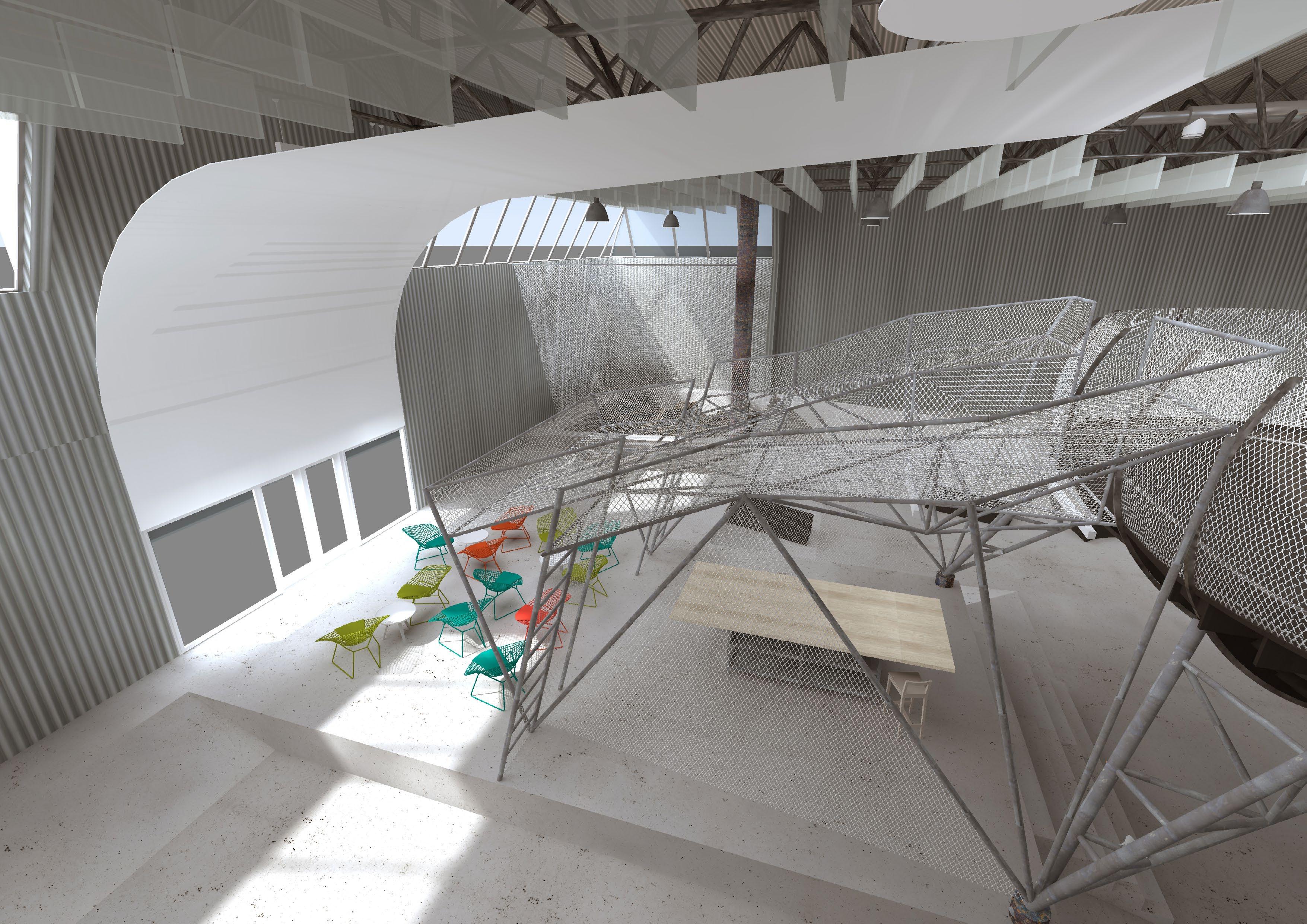

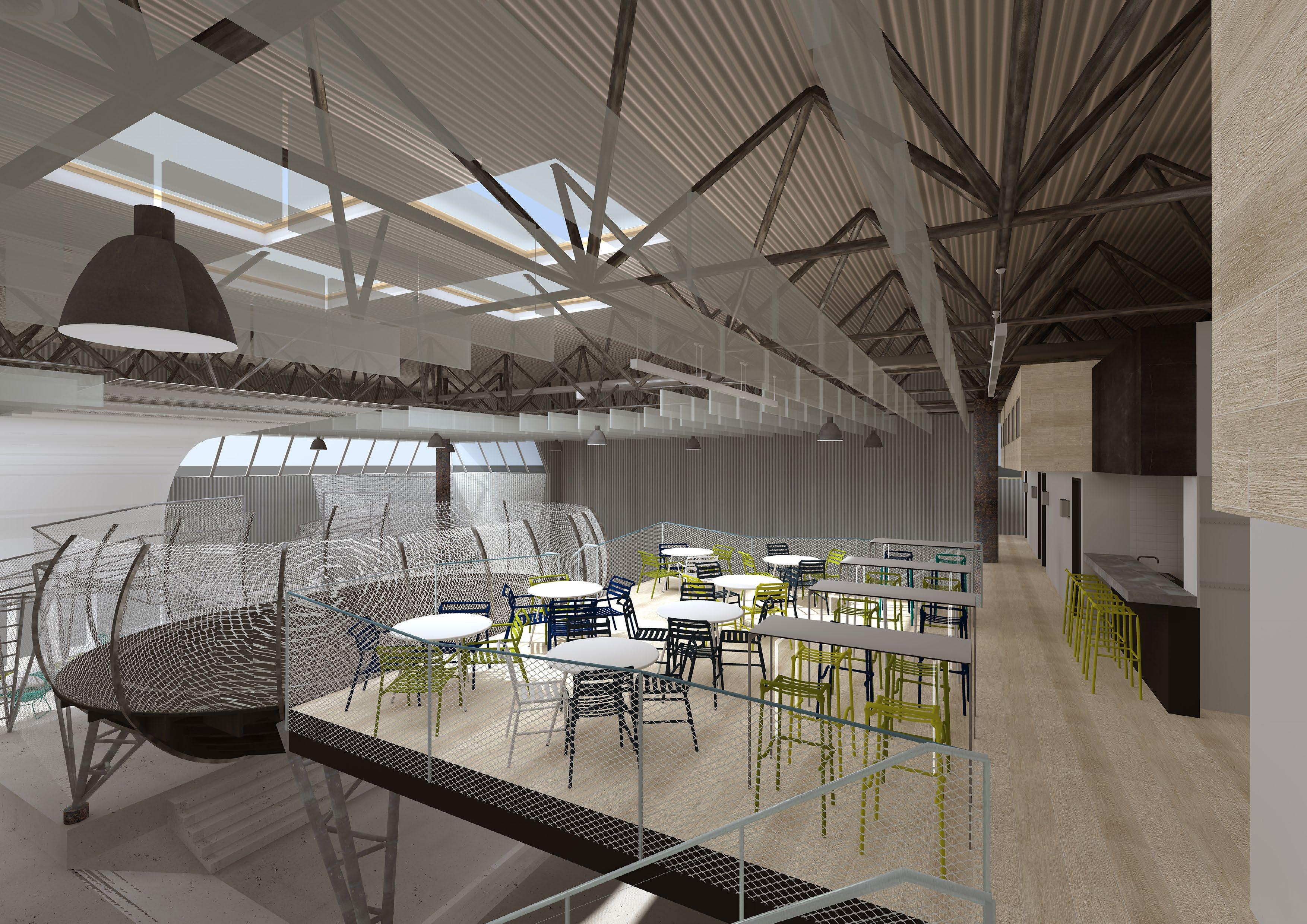

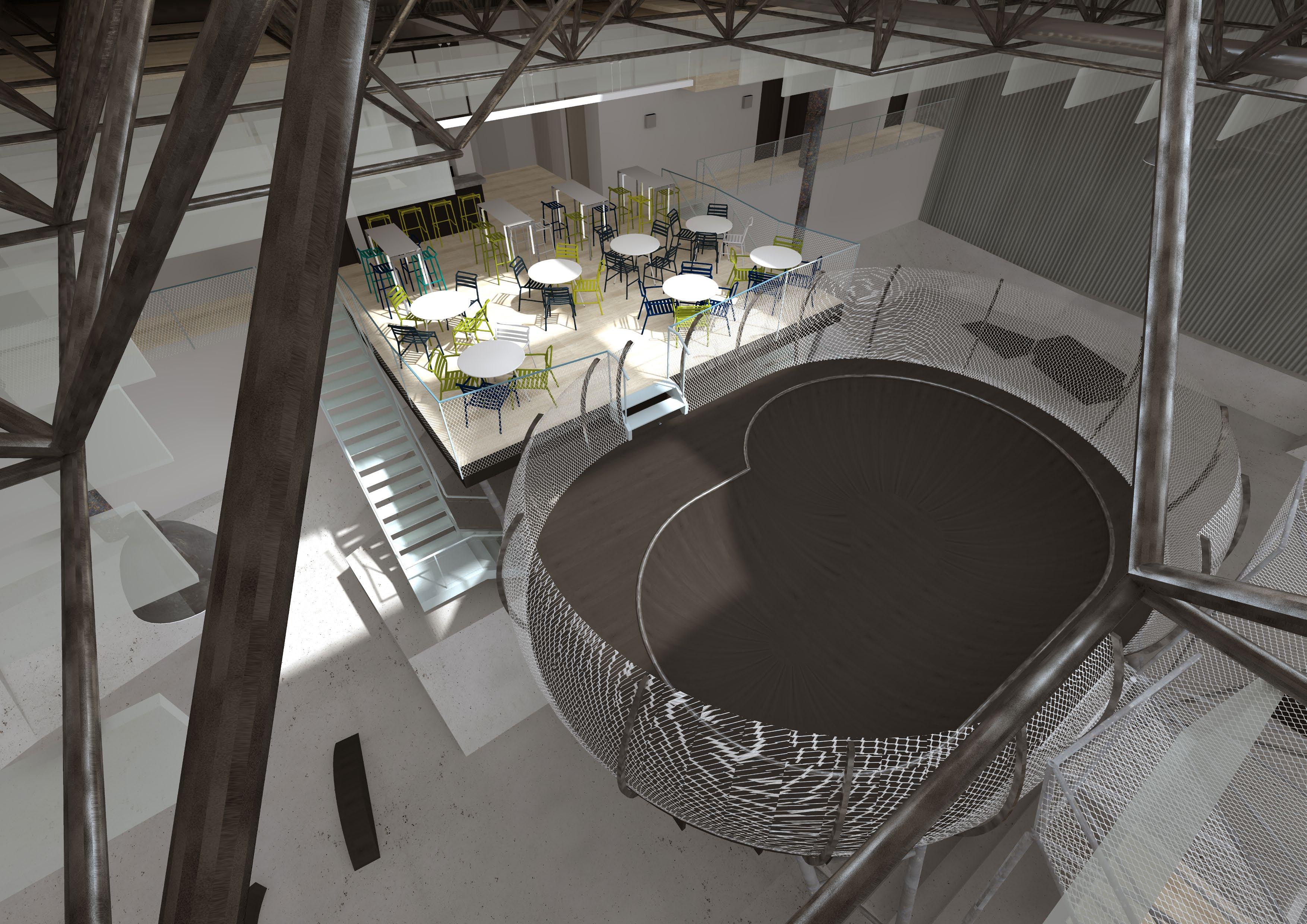

Antrame aukšte projektuojami septyni dviviečiai kambariai centro lankytojams. Kavinės zona 48 lankytojams iš kurios matoma bendras sporto centro erdvė, sudarant galimybę stebėti pirmame aukšte važinėjančius asmenis, rengiamas varžybas. Iš kavinės projektuojamas ptekimas riedlenčių “dubenį”, važinėjimui skirtą medinę rampą, kuri yra pakeliama virš pirmo aukšto grindų, kad atsirastų atviras praėjimas tarp dviejų važinėjimo zonų. Per dubenį patenka ma video peržiūrų zoną. Ji projektuojama amfiteatro prin cipu ant plieninių vamzdžių struktūros įtempiant gulėjimui ar sėdėjimui pritaikomą tinklą.

IIA FUNKCINIŲ ZONŲ IR SUSISIEKIMO SCHEMA
23 GSEducationalVersion 1 400 2 800 650 5 780 600 3 500 2 000 100 eksplikacija Koridorius 47m dvivietis gyvenamasis kambarys 12 2m Vonios kambarys 3 m virtuvė 11 8m wc m wc 2 7m wc 6 4m kavinė 43 m 2 3 4 5 6 7 rampa kino peržiūrų zona 1 000 a a 0 5 240 000 3 000 140 1130 1680 400 13 465 8840 2 670 12 230 640 12 230 IIA PLANAS
25PJŪVIS B-B GSEducationalVersion 000 ±0 000 +3 500 +9 750 586 408 738 418 3 800 330 11 006 514 300 32 100 600 ±0 000 + 500 + 700 0 5 polikarbonato akustinė plokštė akcentinis šviestuvas thorn graffiti m pakabinamas ŠVIESTUVAS skinflint 530x500 MM BETONAS BETONAS GIPSO KARTONO PLOKŠTĖ GLAISTYTA DAŽYTA BALTAI GIPSO KARTONO PLOKŠTĖ GLAISTYTA DAŽYTA BALTAI

PROJEKTUOJAMOS RAMPOS KONSTRUKCIJA SUDARYTA IŠ DVIEJŲ STORIŲ

1MM 2MM) FANEROS IR 40X170MM MEDINIŲ BRUSELIŲ RAMPA PAKELIAMA ANT

TRIJŲ STORIŲ (120MM 80MM 60MM) PLIENINIŲ VAMZDŽIŲ KOSTRUKTYVO JIS

TVIRTINAMAS PLIENINE DETALE KURI PANAUDOJAM ĮTEMPTI APSAUGINĮ tINKLĄ

PROJEKTUOJANT VIRŠ GRINDŲ PAVIRŠIAUS PAKELTĄ RAMPĄ SVARBIAUSIA BUVO

SPRĘSTI AKUSTIKOS PROBLEMĄ SIEKIANTIZOLIUOTI GARSĄ KURĮ SUKELIA ANT

MEDINIO PAVIRŠIAUS VAŽIUOJANČIOS pRIEMONĖS NAUDOJAMA 3MM TAMSIAI PILKA PORĖTA GUMA KURI IŠ IŠORĖS PADENGIAMA FANERA TAIP PAT TARP LAIKANČIO MEDINIO BRUSELIO IR FANEROS DEDAMA GARSĄ DUSLINANTI MEDŽIO PLAUŠŲ TARPINĖ

SIEKIANT STILISTINIO VIENTISUMO FANERA IR BRUSELIAI NUDAŽOMI TAMSIAI PILKAIS DAŽAIS

500

apsauginis tinklas

DAŽYTA fanera 20mm skylė varžtui prakišti varžtas

plieninis vamzdis Ø 60mm

porėta guma medžio pluošto tarpinė

DAŽYTAS medinis bruselis 40x170mm plieninė tvirtinimo detalė

DAŽYTA fanera 10mm m 1:10

27RAMPOS DETALIZACIJAGSEducationalVersion 0200 0 190 1 100 1 800 0 500 plieninis VAMZDIS Ø 120mm 2 plieninis VAMZDIS Ø 80mm 3 plieninis VAMZDIS Ø 60mm RADIUSAS 8M 0 1 2 thorn graffiti s šviestuvas 3 plieninis laikančiosios konstrukcijos postamentas apsauginis tinklas plieninė apsauginį tinklą laikanti detalė 2mm DAŽTOS faneros konstrukcinė detalė plieninė tvirtinimo detalė

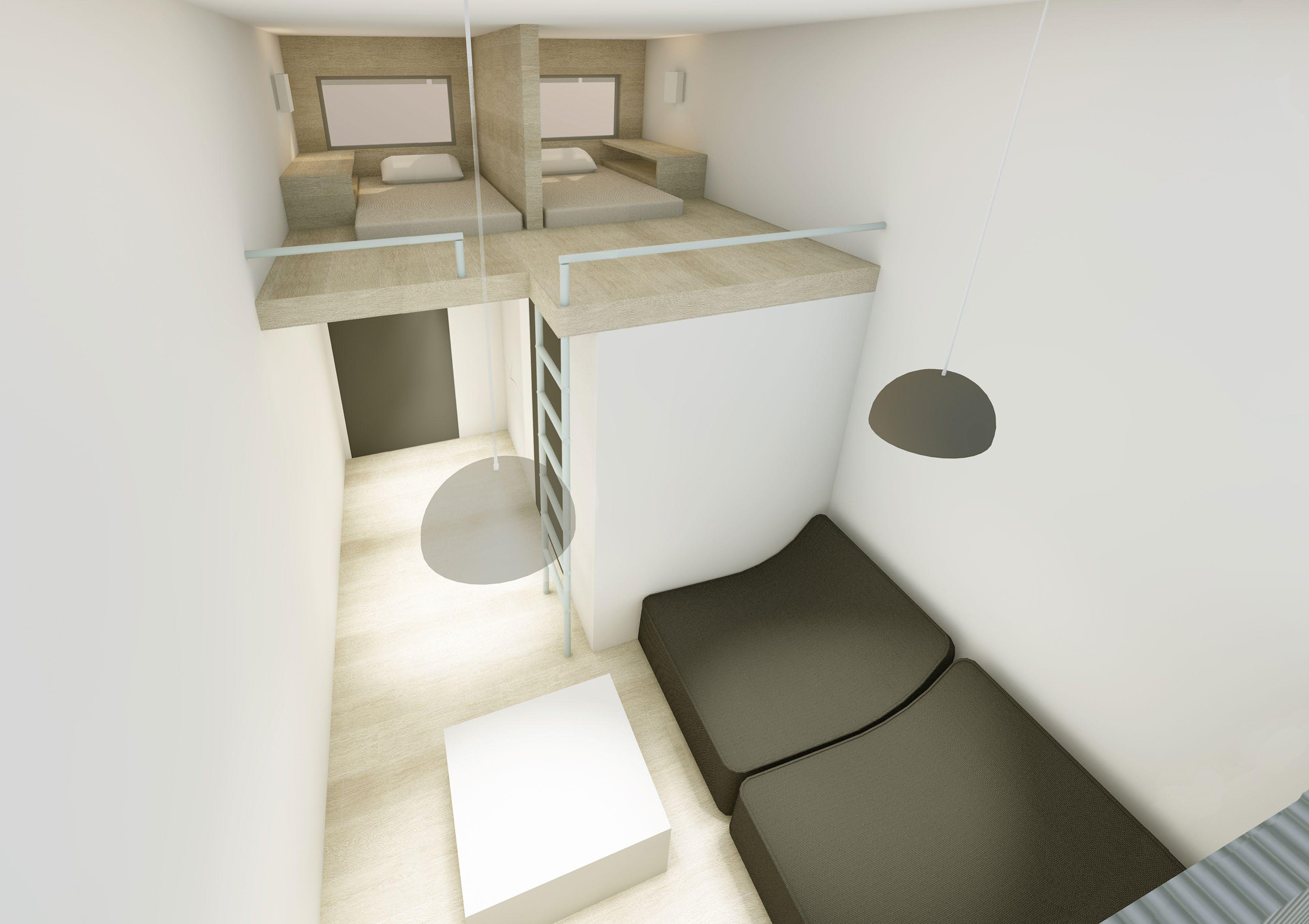

28 29 GSEducationalVersion 1 380 0 100 400 1 250 0 180 1 500 2 200 0 850 0 350 0 400 0 1 2 kambario pjūvis l l paola float sedmaisis focus square sviestuvaI oro padavimo difuzorius 2 200 0 500 0 600 0 400 1 250 1 800 1 800 0 720 2 000 1 520 2 280 3 600 0 600 0 2 kambario pjūvis k k ka SONER thinner stalas paola float sedmaisis MRS BILL SPINTA focus pendel sviestuvas oro ištraukimo difuzorius oro padavimo difuzorius DVIVIEČIO GYVENAMOJO KAMBARIO DETALIZACIJA DVIVIEČIO GYVENAMOJO KAMBARIO DETALIZACIJA GSEducationalVersion 0 720 500 1 380 0 800 0 600 2 150 0 600 2 330 0 200 1 220 1 250 1 000 0 400 0 900 paola float sėdmaisis ka SONER thinner stalas MRS BILL SPINTA LAUFEN KARTELL DUŠO PADĖKLAS laufen pro praustuvas laufen pro unitazas LAMINATAS KERAMINĖS PLYTELĖS 0 1 2 PLANAS h2 2 h2 2 h3 6 k k l l 0 600 1 400 0 650 0 640 0 640 0 740 0 600 1 400 0 750 0 750 1 380 0 750 1 265 1 065 roca led sviestuvas focus pendel pakabinami šviestuvaI focus square sieniniai šviestuvaI 0 2 KAMBARIO apšvietimo schema h 8 h3 2 h3 2 h2 2 h 2 thorn chalice įleidžiami šviestuvai
31GSEducationalVersion GSEducationalVersion 2 770 200 0 970 0 850 0 850 0 600 2 800 0 770 1 400 200 400 5 8 3 7 52 4 5 11 10 8 9 12 13 16 18 4 3 14 1715 v v 0 BARO IR VIRTUVĖS planas 1 100 1 100 0 800 0 900 0 500 0 400 0 500 0 900 0 840 0 320 0 850 0 400 2 400 0 600 0 800 baro ir virtuvės PJŪVIS V v oro filtras oro ištraukimo difuzorius oro padavimo difuzorius 0 2 10 džiovinimas 11 šaldytuvas 600x700x2080 12 daržovių pjaustyklė 215x425x495 13 stovas pjaustymo lentoms 340x315x278 14 šaldomas stalas sus spintele 800x650x900 15 šildomas stalas su spintele 800x650x900 16 kepimo plokštuma 40x650x295 17 kontaktinis keptuvas 400x210x175 18 plautuvė 1200x600x880 kasos aparatas 2 švarūs indai 3 plautuvė 500X400 4 šiukšliadėžė 5 nešvarūs indai 6 kavos aparatas 7 ledo drožlių aparatas 245x430x490 8 baro šaldytuvas 602x514x850 9 sulčiaspaudė 200x355x395 BARO IR VIRTUVĖS DETALIZACIJA

FOTO SPECIFIKACIJA

BARO KEDĖ

SPECIFIKACIJA

FOTO SPECIFIKACIJA

akcentinis ŠVIESTUVAS

THORN GRAFFITI m

STATION

STATION

STALAS

KEDĖ

WOODS

KEDĖ MASONRY DIAMOND

praustuvas laufen

pakabinamas unitazas laufen

PAKABINAMAS ŠVIESTUVAS

FOCUS PENDEL

SIENINIS ŠVIESTUVAS

FOCUS INTERIOR SQUARE

SIENINIS ŠVIESTUVAS

FOCUS INTERIOR SQUARE 250X250

įleidžiamas šviestuvas thorn chalice Ø 205x190

įleidžiamas šviestuvas thorn chalice Ø 205x190

pakabinamas ŠVIESTUVAS skinflint

ŠVIESTUVAS

ROCA

32 33BALDŲ IR APŠVIETIMO SPECIFIKACIJABALDŲ IR APŠVIETIMO SPECIFIKACIJA 0 5 A BALDŲ IR APŠVIETIMO SPECIFIKACIJA 13 11 0 5 A BALDŲ IR APŠVIETIMO SPECIFIKACIJA stalas ka soner trippo 1200X700X720 MM stalas ka soner mill Ø 900X720 MM sėdmaišis paola float 1150X1250x700 MM
BLA STATION KAFFE Ø 950x720 MM SPINTA MRS BILL 1967X900X360 MM
pro 500x360 MM
pro 360x500X345 MM 10 11 12 13 14 15 16 ŽYM
BLA STATION STRAW 900X470X400 MM biuro
EFG
880X640X640 MM
840X790X660 MM stalas ka soner thinner 1000X2400X900 MM stalas ka soner thinner 800X800X480 MM KEDĖ BLA
STRAW 850X480X570 MM KEDĖ BLA
STRAW 750X610X660 MM 1 2 3 4 5 6 7 8 9 kedė stolab excelsa 520X800X480 MM kedė stolab allegro 390X860X470 MM
Ø 136x257 MM 50w
Ø 380 MM 70w
MM 18w
LED 130X35X450 MM 6w ip44
530x500 MM 400w
MM 70w ŽYM
MM 70w ip44
270X270 MM 32w pakabinamas ŠVIESTUVAS thorn equaline 1490x72x85 MM 49w pakabinamas ŠVIESTUVAS thorn equaline 1190x72x85 MM 54w 1 2 3 4 5 6 7 8 9 10 ŽYM FOTO
36 37APLINKOS PLĖTROS GALIMYBĖS

Vilniaus Dailės Akademija Vilniaus Fakultetas

Interjero Dizaino Katedra

Bakalauro baigiamasis darbas: “Ekstremalaus sporto kultūros centro Vilniaus rajone projektas.”

Autorius: Domantas Jakučionis

Vadovas: Audrius Dimavičius

38 39
