ALPINIZMO CENTRAS
INDUSTRINĖS ERDVĖS PRITAIKYMO VISUOMENINEI
VEIKLAI INTERJERO PROJEKTAS
LAIPIOJIMAS UOLOMIS LIETUVOJE
AUKŠTO PLANAS
AUKŠTO PLANAS
BOULDERING
LAIPIOJIMO ZONA. RECEPCIJA
/ IŠLOTINĖ
PARKŪRO ZONA. KAVINĖ / BARAS
IŠKLOTINĖ D-D
IŠKLOTINĖ
- II AUKŠTO APŠVIETIMO PLANAS
HOSTELIS
I AUKŠTO PLANAS
AUKŠTO PLANAS
AUKŠTO ANTRESOLĖS PLANAS
PJŪVIS IŠKLOTINĖ
HOSTELIO APŠVIETIMO PLANAI
TURINYS: 4 5 6 8-9 10 11 15 17 23 25 27 31 35 37 39 41 44-45

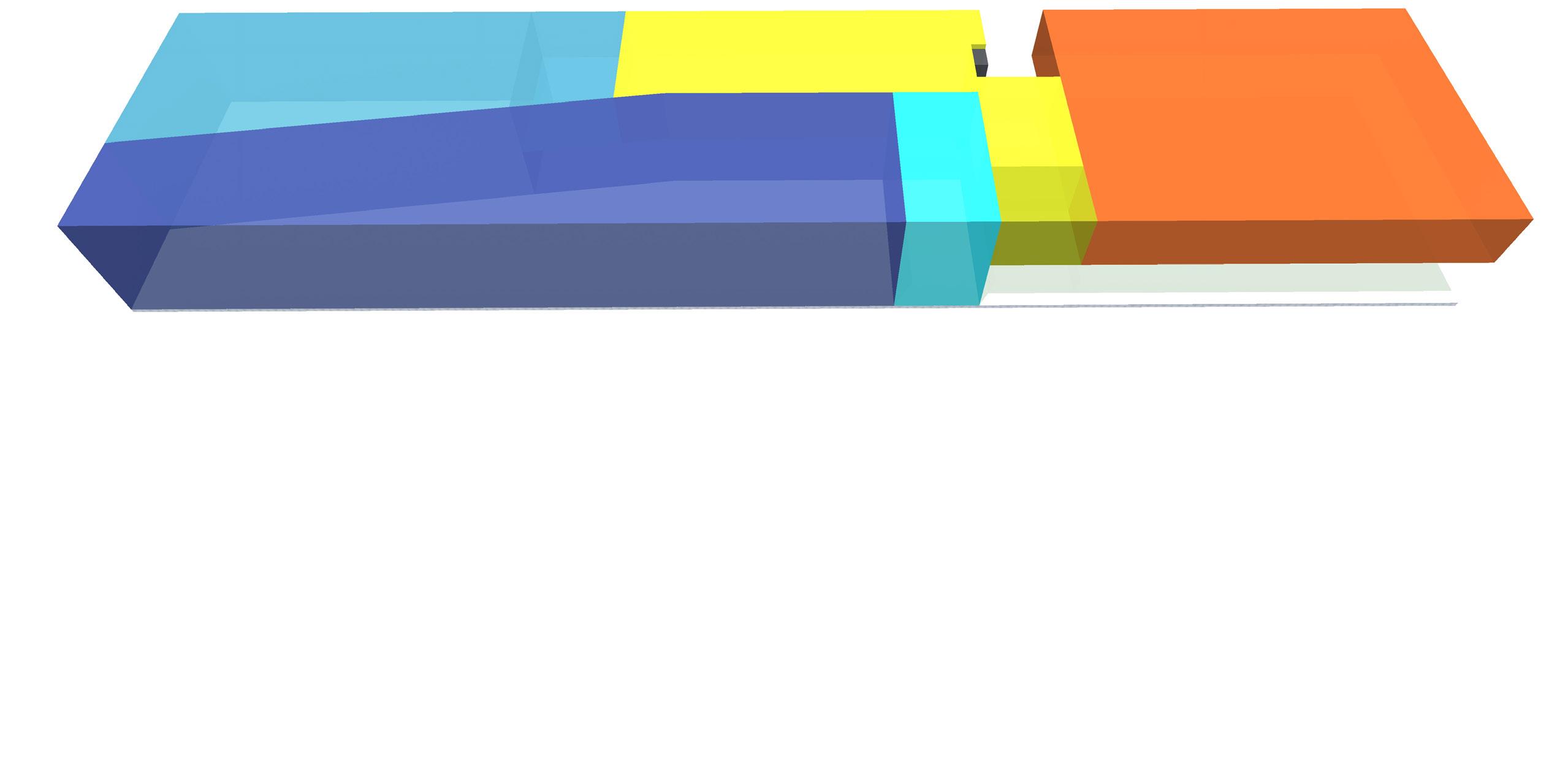

LOKACIJA TIKSLAI TŪRINĖ SCHEMA I
II
PJŪVIS
A-A PARKŪRAS
PJŪVIS
PJŪVIS
B-B I
II
II
C-C
ALPINIZMAS LIETUVOJE
Alpinizmo pradžia – 1957 m. V. Vosyliaus organizuota Kauno alpinistų kelionė į Kaukazą. Organizuoto alpinizmo pradininkai – G. Akstinas, V. Vosylius ir F. Mieliauskas. Jų iniciatyva įkurtos alpinizmo sekcijos Kaune (1956) ir Vilniuje (1957). 1957-10-27 Kaune įkurta pirmoji Lietuvos alpinistų organizacija – Respublikinė alpinizmo sekcija. 1959 m. įkurta Lietuvos alpinizmo federacija, nuo 1996 m. – Lietuvos alpinizmo asociacija. 1964 m. pirmoji Lietuvos alpinistų aukštuminė ekspedicija (vad. K. Monstvilas) Šachdaros kalnagūbryje (Pietvakarių Pamyras) įkopė į bevardes viršūnes ir pavadino jas Lietuvos, M. K. Čiurlionio ir Donelaičio vardais. V. Vitkauskas, pirmasis iš Baltijos šalių, 1993-05-10 įkopė į aukščiausią pasaulio viršūnę – Džomolungmą (8840 m Everestą), o 1993–96 įkopė į visų žemynų kalnų aukščiausias viršūnes.
LAIPIOJIMAS UOLOMIS LIETUVOJE.
Lietuvoje laipiojimo uolomis varžybos rengiamos nuo 1958 m. Beveik visos laipiojimo uolomis pirmenybės vyko Latvijoje (Pliavinios, Bauskė) ir Estijoje (Kochtla Jarvė, Saremos sala); 1966 m. vyko ant Nemunėlio dolomitinių skardžių (prie Nemunėlio Radviliškio), 1977 – ant iš akmenų sumūrytų Panevėžio malūnų. Lietuvos sportininkai dalyvauja (nuo 1959 m.) ir Baltijos šalių uolų laipiojimo čempionatuose. Lietuvos laipiojimo sporto asociacija – tai savanoriškas laipiojimo klubų susivienijimas, kuris pradėjo formuotis nuo 2000-jų metų. Šiandien LLSA sudaro 5 didžiųjų Lietuvos miestų klubai (Kauno laipiotojų uolomis klubas, Klaipėdos kalnų sporto klubas, „Miegantys drambliai“ laipiotojų klubas (Kaunas), „Montis Magia“ laipiojimo mokykla (Vilnius), „Scala Dream“ laipiojimo uolomis klubas (Klaipėda). 2007 metais pradėtos rengti Lietuvos Boulderingo Taurės varžybos. Pirmąją laipiojimo mokyklą įkūrė organizacija “Montis Magia” (2003m.) su tikslu populiarinti laipiojimo uolomis sportą bei kalnų keliones, skatinti aktyvų poilsį ir laisvalaikį.
LAIPIOJIMO RŪŠYS.
Laipiojimo būdų yra daug: alpinizmas, uolų laipiojimas, ledo laipiojimas, laipiojimas virš vandens, bouldering'as ir kt. Įvairių laipiojimo rūšių atsiradimą lemia ne tik gamtos sąlygos: reljefas, uola, ledas, meteorologiniai reiškiniai, bet ir socialiniai bei nacionaliniai aspektai. Laipiojimo rūšys pagal pakilimo būdą skirstomos į:
Free climbing (laisvasis laipiojimas) - nenaudojama jokia įranga, o jei naudojama, tai tik apsaugai, o ne kilimui palengvinti. Naudojamasi laipiojimo bateliais ir magnezijos milteliais rankų prakaitui suger ti.
Aid climbing (laipiojimas su pagalba) - naudojamos visos pakilimą lengvinančios priemonės - vir vės, kaiščiai, dirbtinės saugos ir pan.
4

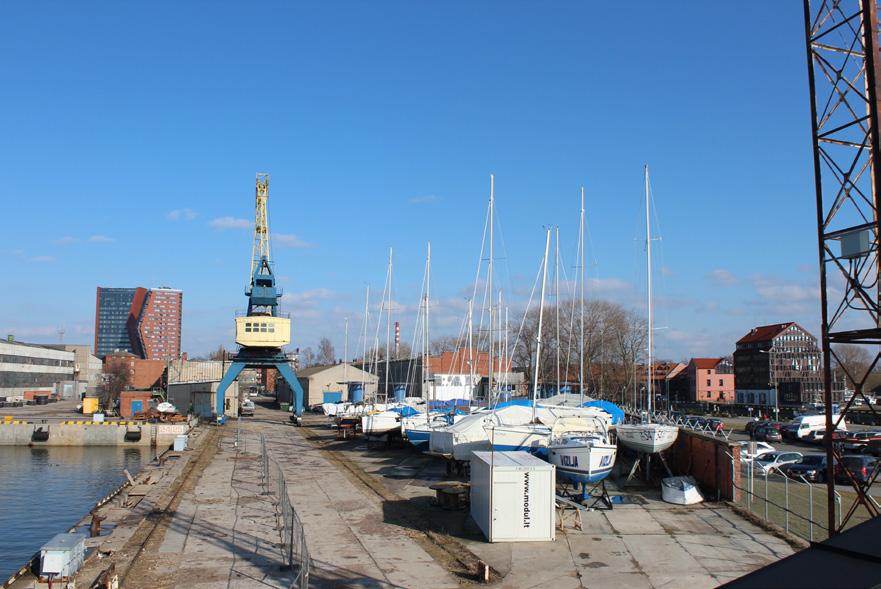

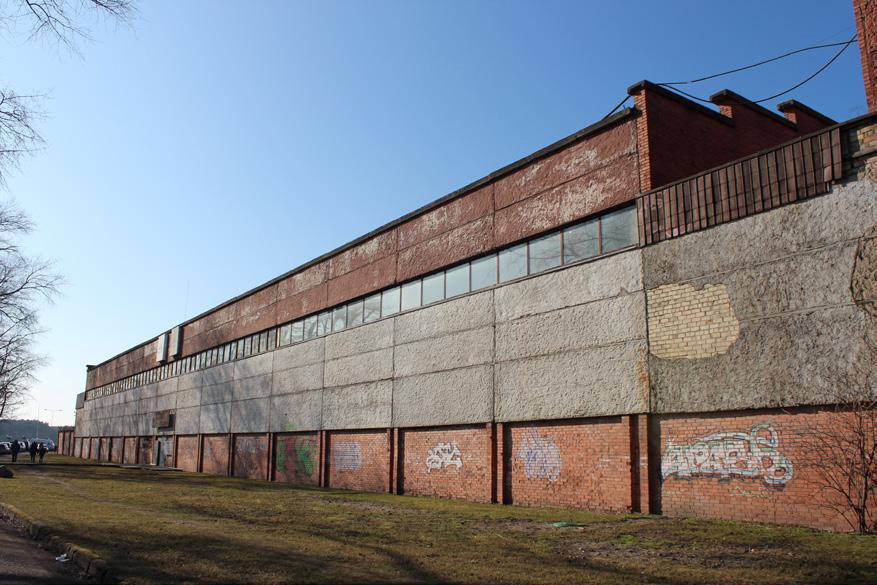

LOKACIJA. Klaipėdos miesto centras, Smiltynės perkėla, Šiaurės ragas, Naujoji Uosto g. 3. Pasiekiama nuosavu ir viešuoju transportu. Angaras ribojasi su rekonstruota dešiniąja Danės upės krantine. Buvusi įmonė “Laivitė” - laivų remontas ir modernizacija. Esamas pastato plotas: 1482.44 m2
SMILTYNĖSPERKĖLA
DANĖSUPĖ
SENAMIESTIS

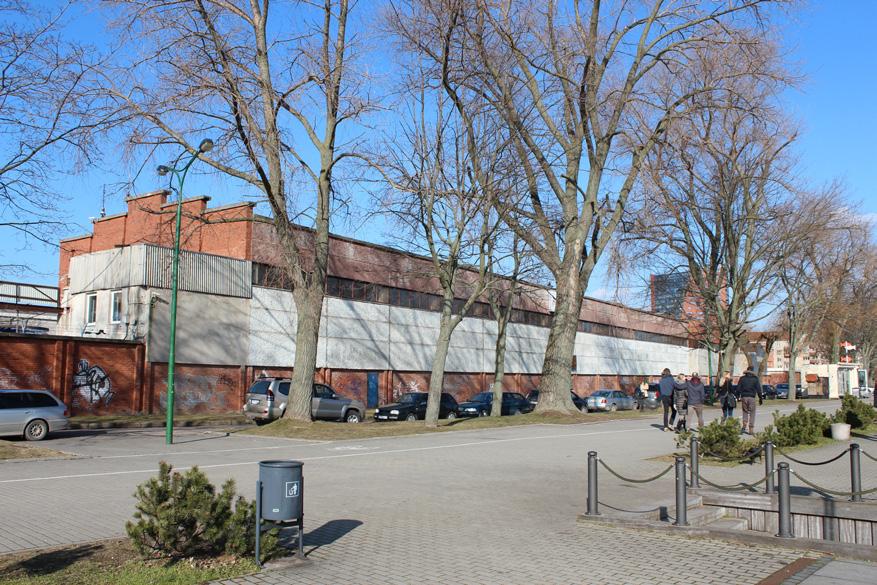

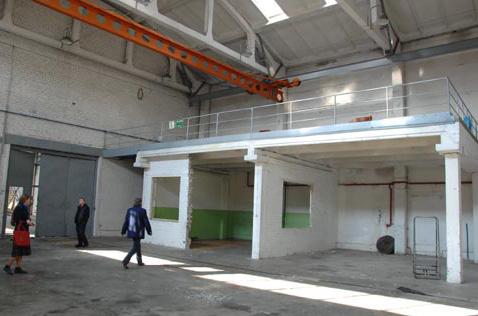

Teritorija oficialiai pradėjo veikti 1946 m. rugsėjį įkūrus laivų remonto įmonę “Laivitė”, kuri čia savo veiklą vykdė iki 2007m. Erdvė buvo naudojama laivams statyti bei remontuoti. Ši teritorija dešiniajame Danės upės krante ilgą laiką priklausė uostui, 2008 m. birželį Vyriausybės nutarimu atiteko miestui. 2006 metais pastatų kompleksą įsigijo bendrovė „Memelio miestas“. Čia buvo planuojama rekreacinė zona su gyvenamaisiais pastatais. Žlugus projektui teritorija liko uždara miestiečiams, taip pat pilnai neišnaudojama uosto reikmėms. Nuo 2010 iki 2013 m. pab. pasirinktame pastate veikė “Švyturio menų dokas”. Čia buvo organizuojami kino festivaliai, muzikos vakarai, koncertai, spektakliai, mugės, uždari įmonių renginiai, konferencijos.
Ši lokacija pasirinkta, kadangi tai reprezentacinė Klaipėdos miesto dalis. Dideli žmonių srautai juda į Smiltynės perkėlą, Kuršių Neriją, Nidą, Juodkrantę. Tikslas išnaudoti pastatą kaip tarpinį sustojimo tašką prieš persikeliant ar persikeliant atgal į Klaipėdą. Kadangi pastatas centre aktyvus laisvalaikis pritrauktų netik Klaipėdos gyventojus, bet ir aplinkinių miestų.
5
KURŠIŲ MARIOS
TIKSLAI:
Industrinės erdvės - laivų remonto įmonės angaro konversija į visuomeninės veiklos objektą.

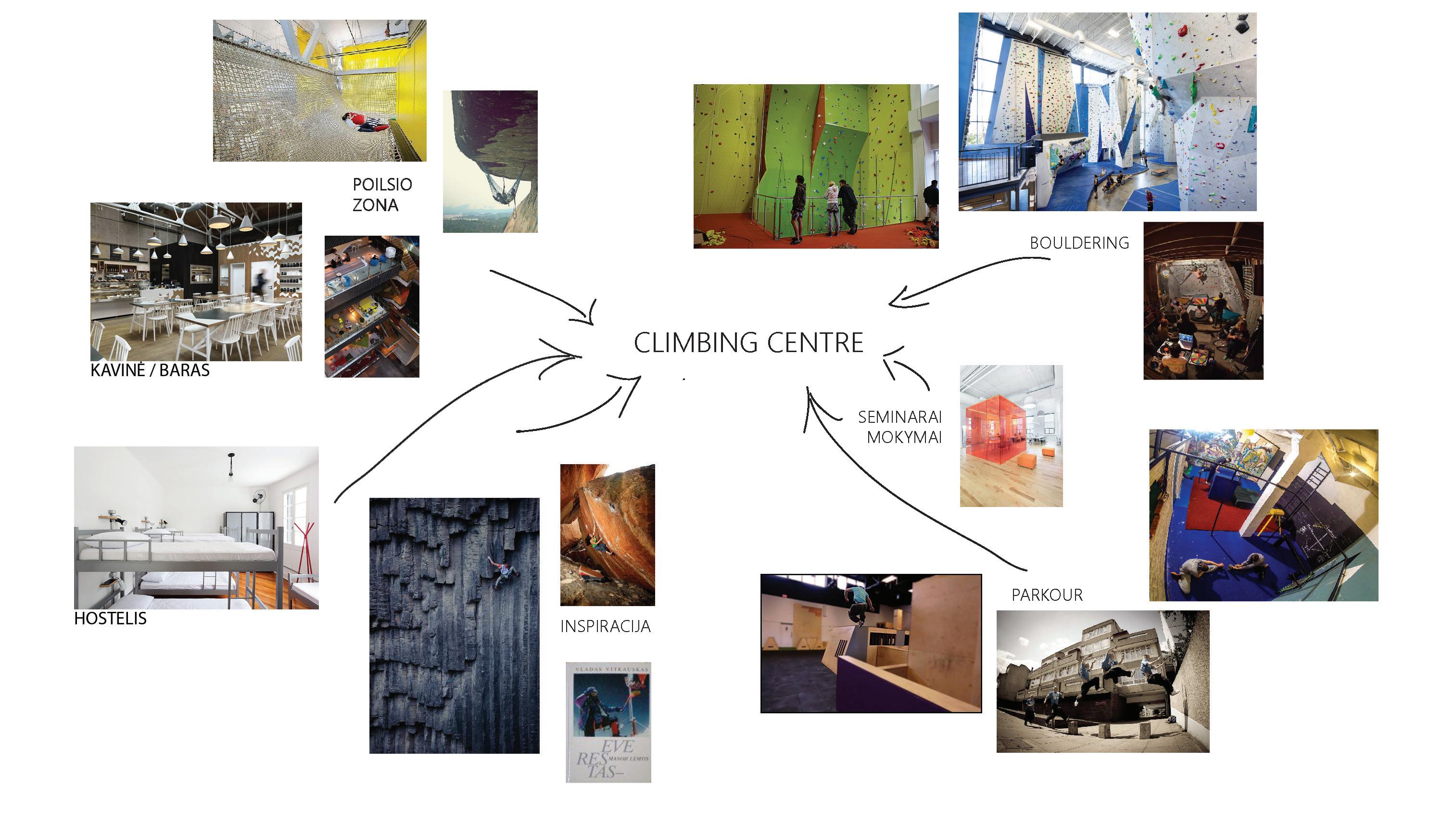

Erdvės pritaikymas sportui, konferencijoms ir edukaciniams užsiėmimams, kelionių organizavimui. Alpinizmas, laipiojimas uolomis (Bouldering) ir parkūras vienoje erdvėje, sukuriant komunikaciją tarp skirtingų sporto šakų.
Hostelyje atspindima alpinizmo centro, bendrųjų erdvių, stilistika. Apgyvendinimas varžybų dalyviams, kitų miestų sportininkas. Stilistiškai išlaikyti industrinės erdvės, angaro, pojūti.
Atvira aplinka. Matomumas iš kavinės / baro į bendras erdves. Galimybė stebėti treniruotes, varžybas nesportuojanties ar tėvams, taip pritraukiant didesnius žmonių srautus.
6
BOULDERING: PARKŪRAS:
Bouldering’as – tai trumpų trasų įveikimas, reikalaujantis didelių fizinių ir pusiausvyros išlaikymo pastangų. Lipama rieduliais arba ant mažų uolienų atodangų. Saugai naudojamasi ne virvėmis kaip uolų laipiojime, o čiužiniu. Bouldering’e vieni iš pagrindinių dalykų yra judėjimas, lygsvara bei išsidėstymas. Šiame sporte nėra svarbu užlipti į uolos viršūnę ar pabaigti kokią nors trąsą, čia svarbiausia yra lipimo stilius, būdas, judesys. Lietuvoje daugiausia užsiiminėjama uždarų patalpų bouldering’u (indoor bouldering).
Parkūras (pranc. parkour ‘distancija, kliūčių ruožas’) – sportinio tipo veikla, kurios pagrindinis principas yra judėjimas, patekimas iš vienos vietos į kitą kiek įmanoma greičiau ir efektyviau. Viskas aplinkui traktuojama kaip kliūtys, kurias siekiama įveikti pasikliaujant vien savo galimybėmis. Parkūre naudojamos gimnastikos, lengvosios atletikos, kovos menų, buildering’o ir kt. technikos. Žmonės, užsiimantys parkūru, vadinami treiseriais. Lietuvoje šis sportas atsirado prieš keletą metų, nors pasaulyje žinomas nuo 9-ojo dešimtmečio.
7
8 GSPublisherEngine 0.83.100.100 GSEducationalVersion RECEPCIJA PARKŪRAS SPORTO SALĖ PERSIRENGIMO KAMBARIAI PAGALBINĖS PATALPOS LIFTAS LAIPIOJIMO ZONA MOKYMŲ / KONFERENCIJŲ ZONA ADMINISTRACIJA HOSTELIS SPORTINĖ AVALYNĖ LAUKO AVALYNĖ GSPublisherEngine 0.88.100.100 GSEducationalVersion I AUKŠTO TŪRINĖ SCHEMA

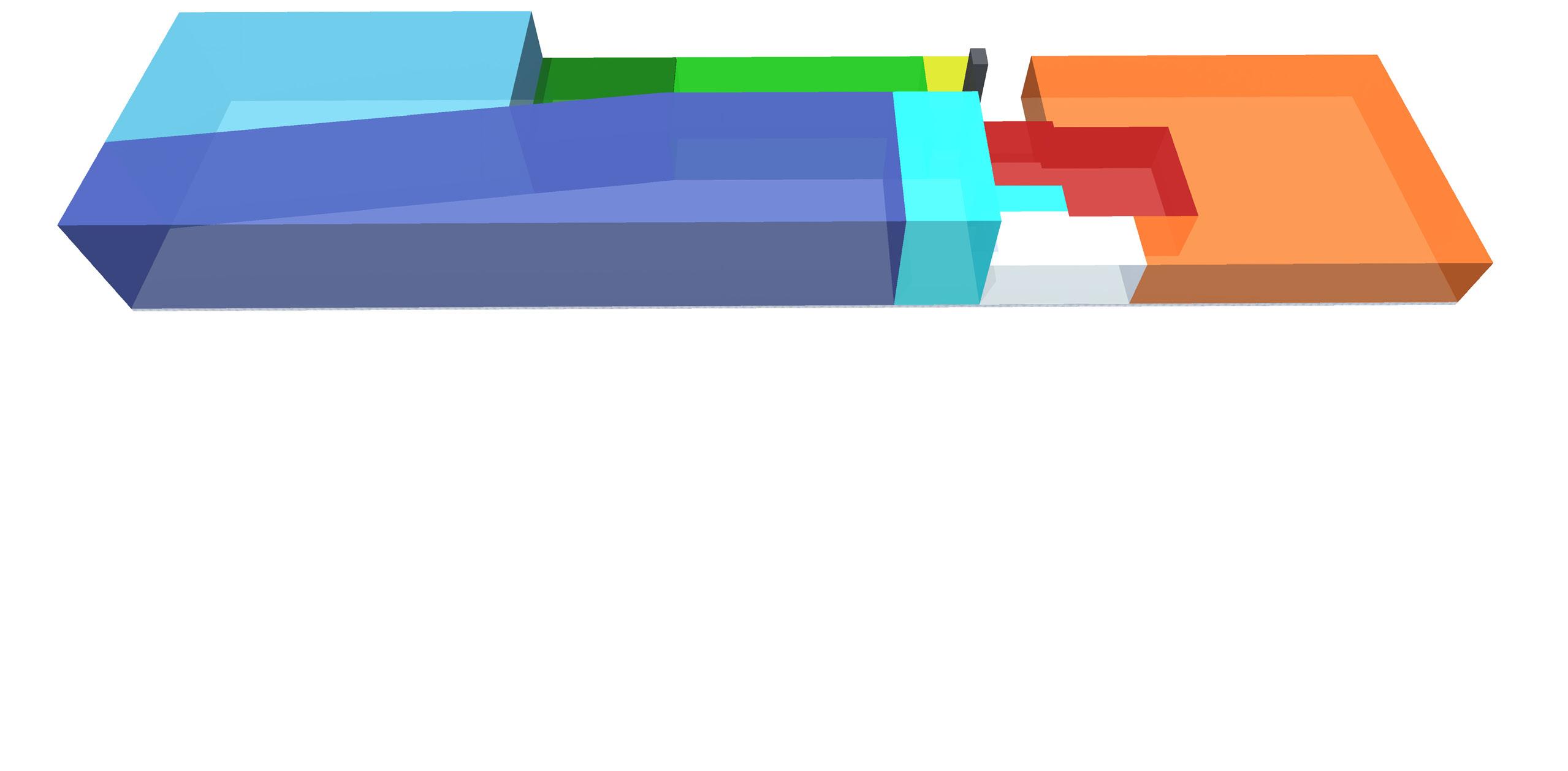

9 GSPublisherEngine 0.83.100.100 GSEducationalVersion KAVINĖ / BARAS PAGALBINĖS PATALPOS HOSTELIS LAUKO AVALYNĖ GSPublisherEngine 0.88.100.100 GSEducationalVersion II AUKŠTO TŪRINĖ SCHEMA
ALPINIZMO CENTRO
HOSTELIO EKSPLIKACIJA:
KAMBARYS
NAUDOJIMO
KORIDORIUS
MOTERŲ
NEĮGALIĄJAM
MAZGAS
10 A A BB C C D D A B B A C C D I AUKŠTO PLANAS I A.
EKSPLIKACIJA: 1. RECEPCIJA 2. NUOMOS PUNKTAS 3. KONFERENCIJŲ SALĖ 4. MOKYMŲ KLASĖ 5. DIREKTORIAUS KAB. 6. ADMINISTRACIJA 7. MOTERŲ PERSIRENGIMO KAMBARYS 8. VYRŲ PERSIRENGIMO KAMBARYS 67.80 m257.67 m2 29.87 m2 15.86 m2 16.91 m2 56.31 m2 58.90 m2 16.82 m215.56 m2 77.12 m2 424.34 m2 296.32 m2 8.24 m2 9. EVAKUACINIS KORIDORIUS 10. LIFTAS 11. DARBUOTOJŲ PATALPOS 12. APŠILIMO SALĖ 13. LAIPIOJIMO SALĖ 14. PARKŪRO SALĖ 15. PIRMOSIOS PAGALBOS KAB. 15. 13. 14. 1. 11. 11. 12. 12. 13. 14. 10. 10. 9. 9.1. 9.2. 7. 7. 8. 8. 5. 5. 6. 6. 4. 4. 3. 2. 2. 1. 65.04 m2 13.50 m29.97 m2 19.14 m2 20.05 m2 20.68 m2 22.72 m2 I A.
1. RECEPCIJA 2. DIREKTORIAUS KAB. 3. KONFERENCIJŲ SALĖ 4. EVAKUACINIS
5. PATALYNĖS KAMBARYS 6. DARBUOTOJŲ PATALPOS 7. KETURVIETIS KAMBARYS 8. PENKIAVIETIS KAMBARYS 29.76 m2 30.91 m2 33.98 m2 14.51 m2 14.12 m2 7.48 m2 38.86 m2 1482.44 m2 9.1. ŠEŠIAVIETIS
9.2. ŠEŠIAVIETIS KAMBARYS 10. BENDRO
VIRTUVĖ 11.
SAN.
12. VYRŲ SAN. MAZGAS 13.
PRITAIKYTAS SAN. MAZGAS 14. KORIDORIUS BENDRAS I AUKŠTO PLOTAS M 1 5
A. HOSTELIO EKSPLIKACIJA:
KORIDORIUS
ŠEŠIAVIETIS KAMBARYS
ŠEŠIAVIETIS KAMBARYS
ŠEŠIAVIETIS KAMBARYS
VĖDINIMO KAMERA
VALYTOJOS
EVAKUACINIS KORIDORIUS
AUKŠTO PLOTAS
AUKŠTAI
11 GSPublisherEngine 0.92.100.100 GSEducationalVersion D F A B B A C C D D II AUKŠTO PLANAS II A. ALPINIZMO CENTRO EKSPLIKACIJA: 1. KAVINĖ / BARAS 2. SAN. MAZGAI 3. LIFTAS 4. EVAKUACINĖ LAIPTINĖ 5. PAGALBINĖS PATALPOS 6. KORIDORIUS II
1.
2.1. TRIVIETIS KAMBARYS 2.2. TRIVIETIS KAMBARYS 3. KETURVIETIS KAMBARYS 4. PENKIAVIETIS KAMBARYS 5.1. ŠEŠIAVIETIS KAMBARYS 1. 1. 5.1. 8. 5.2. 5.3. 5.4. 6. 6. 5. 7. 4. 4. 3. 3. 2.2. 2.1. 2. 41.17 m2 31.48 m2 22.74 m2 31.82 m2 26.67 m2 31.44 m2 32.78 m2 33.26 m2 31.45 m2 40.62 m2 3.29 m2 6.08 m2 613.89 m2 2096.33 m2 187.22 m2 25.95 m2 19.02 m2 21.08 m2 27.83 m2 5.2.
5.3.
5.4.
6.
7.
PATALPA 8.
BENDRAS II
I - II
M 1 5
12
BOULDERING

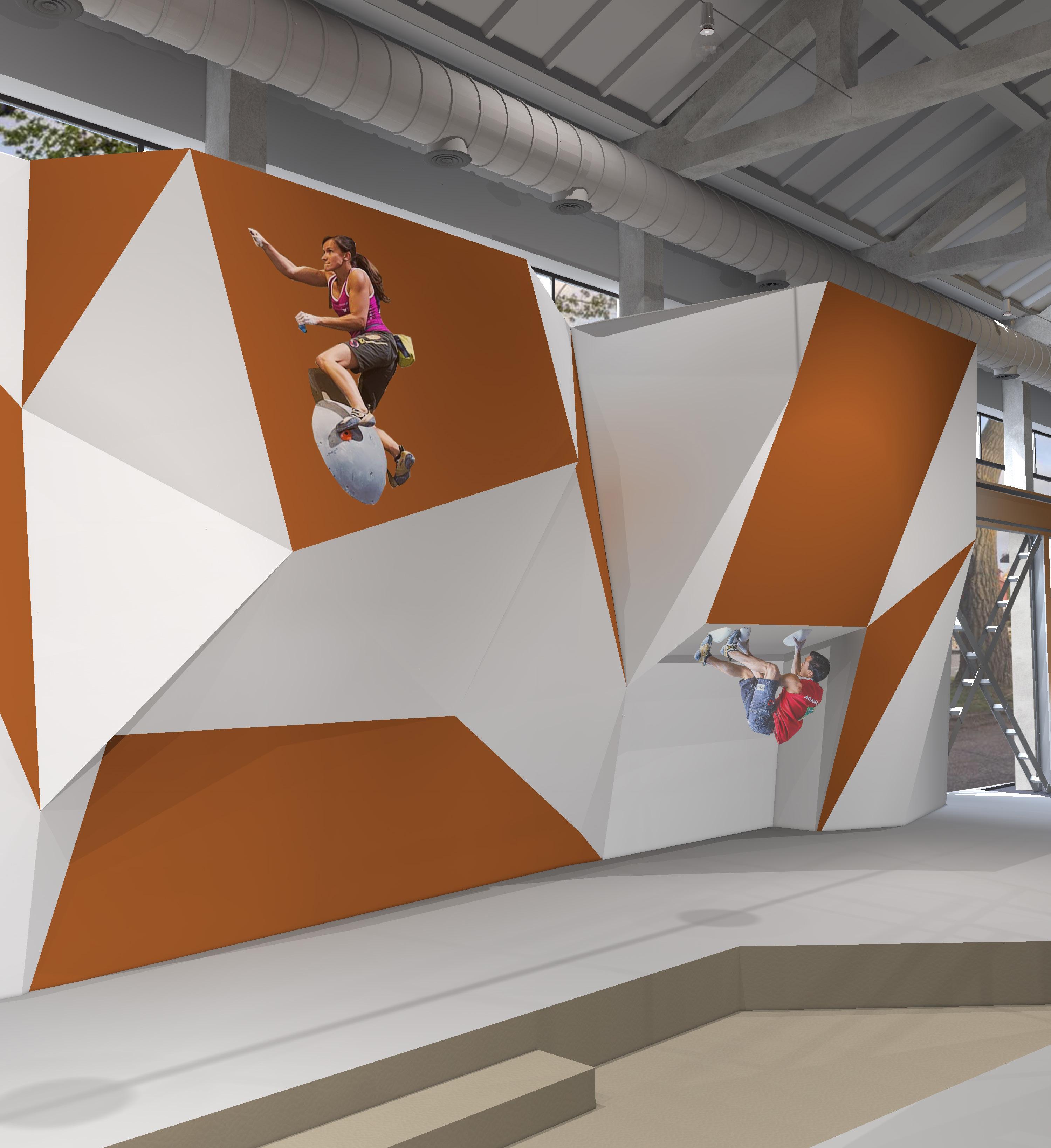

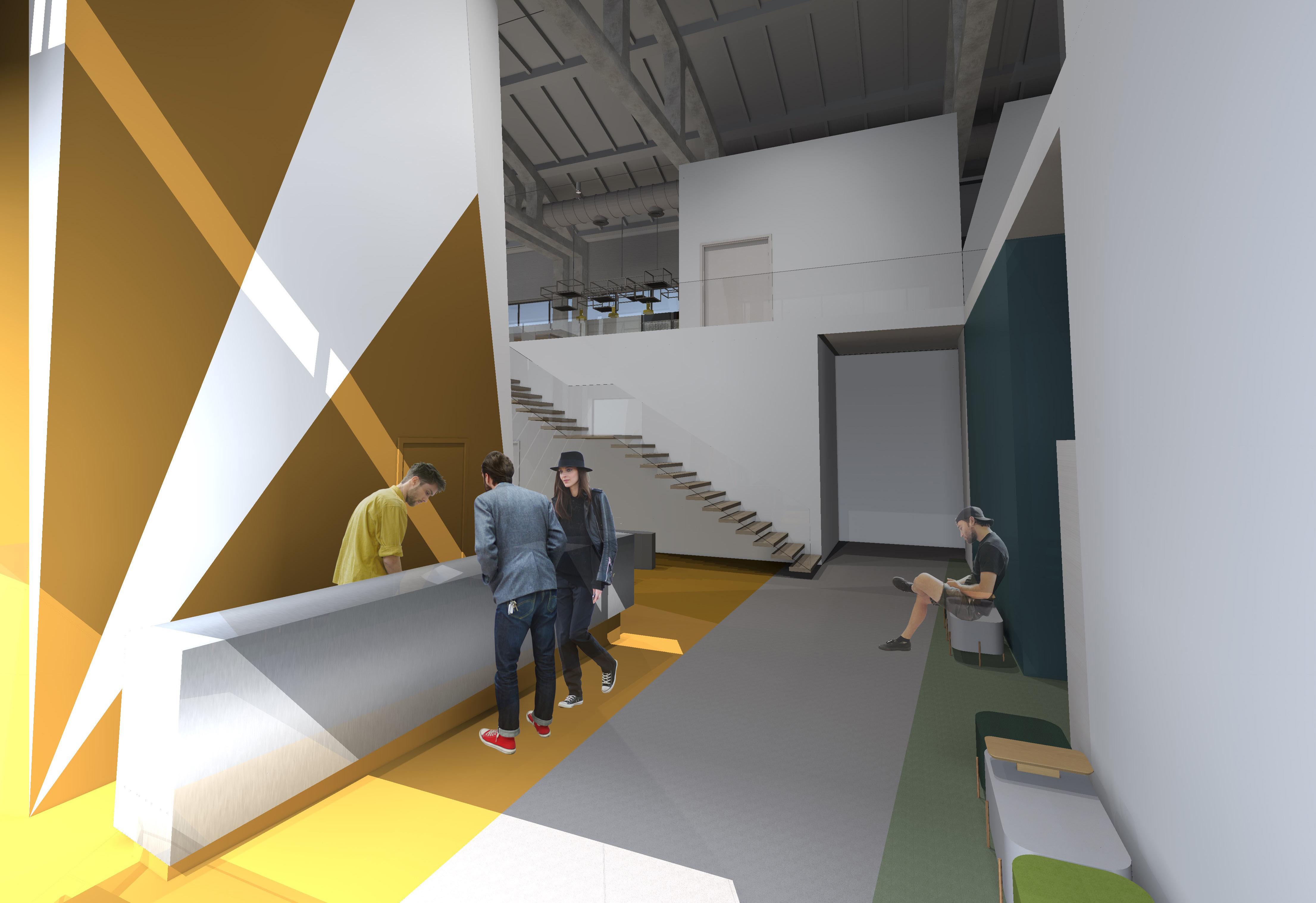

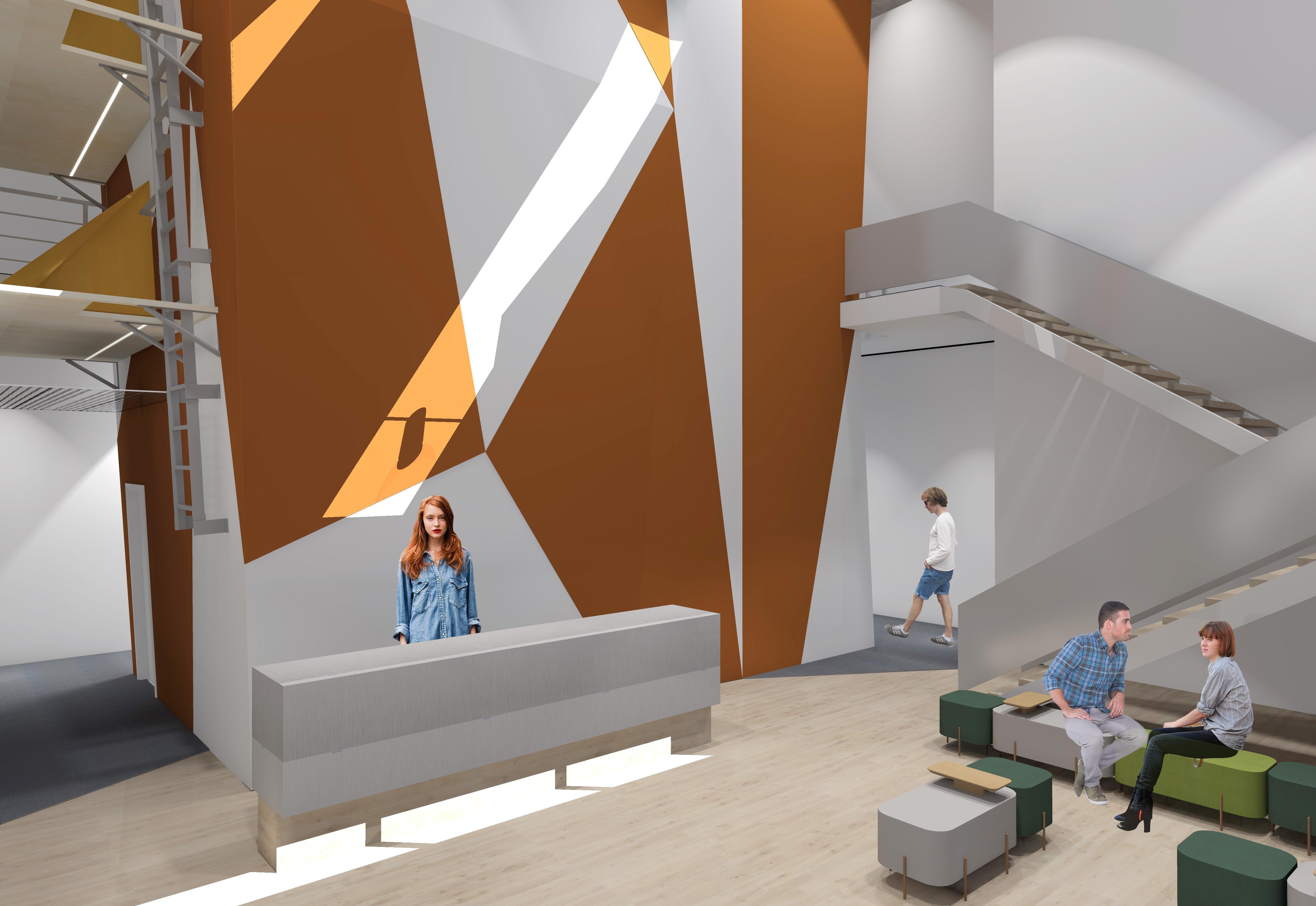

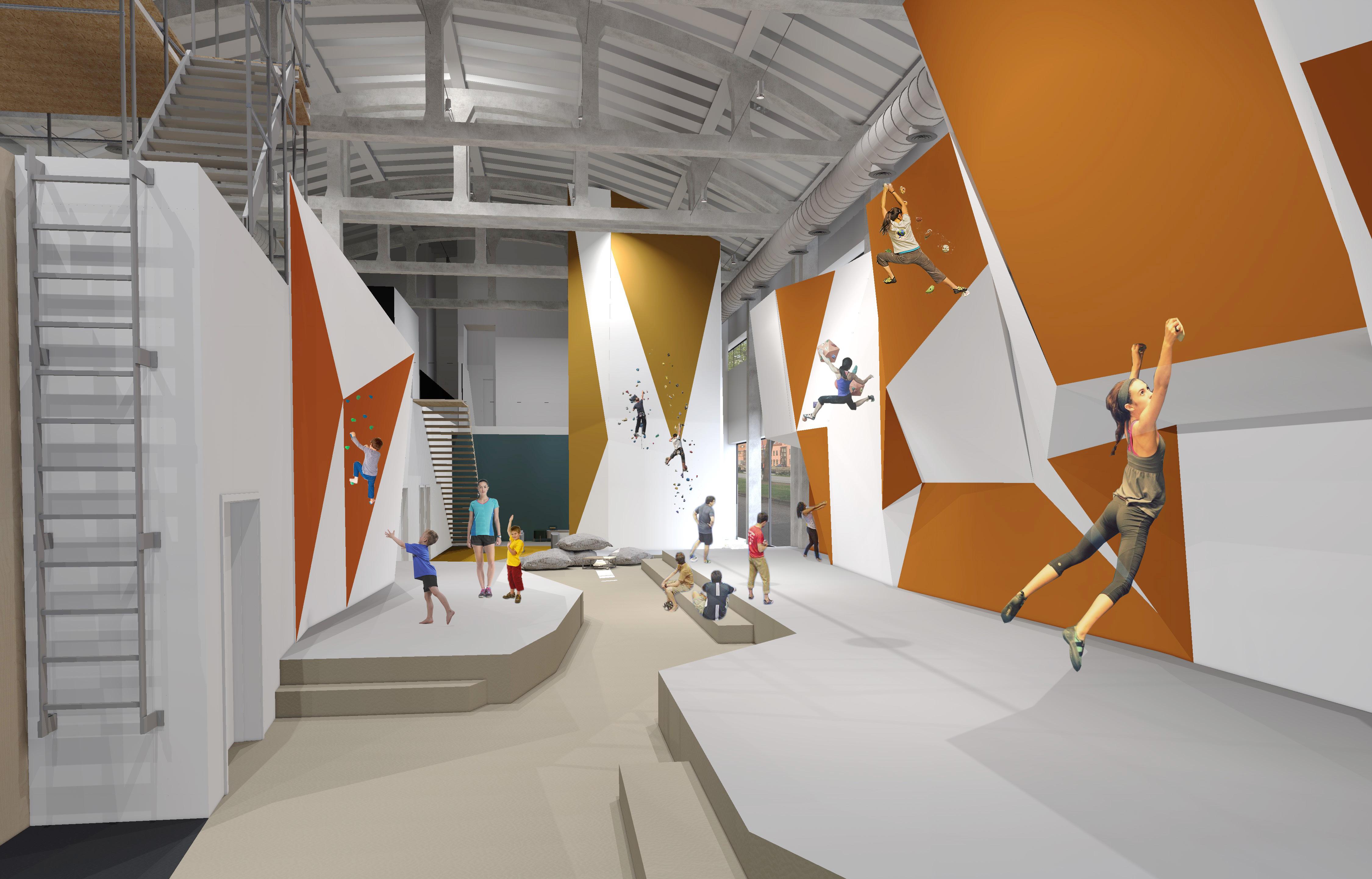

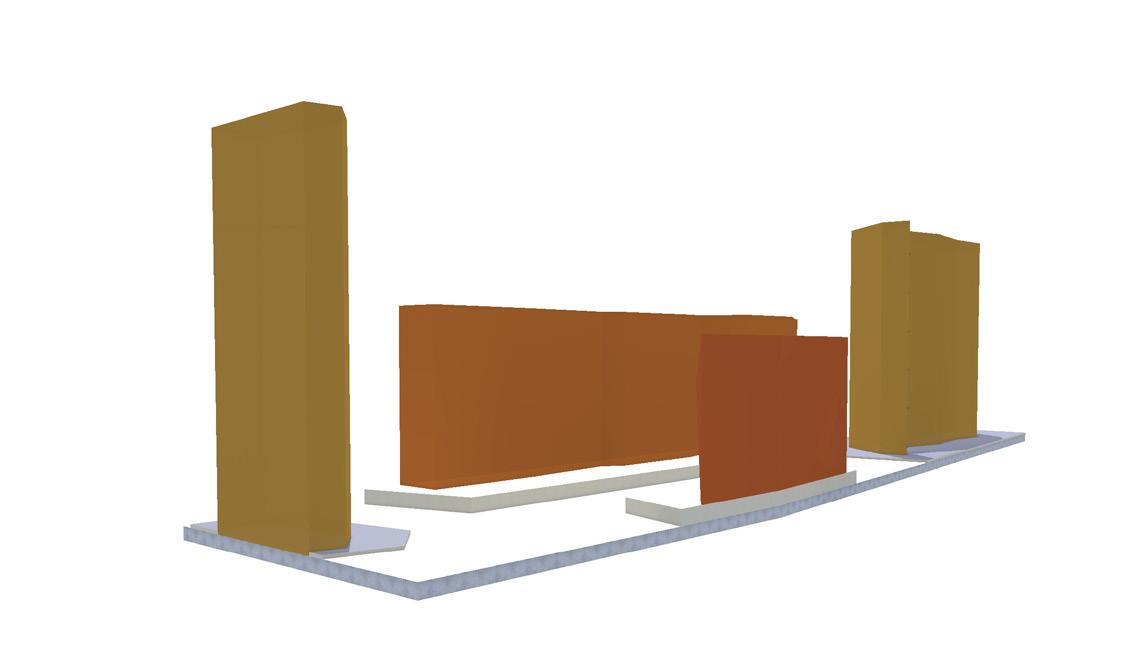

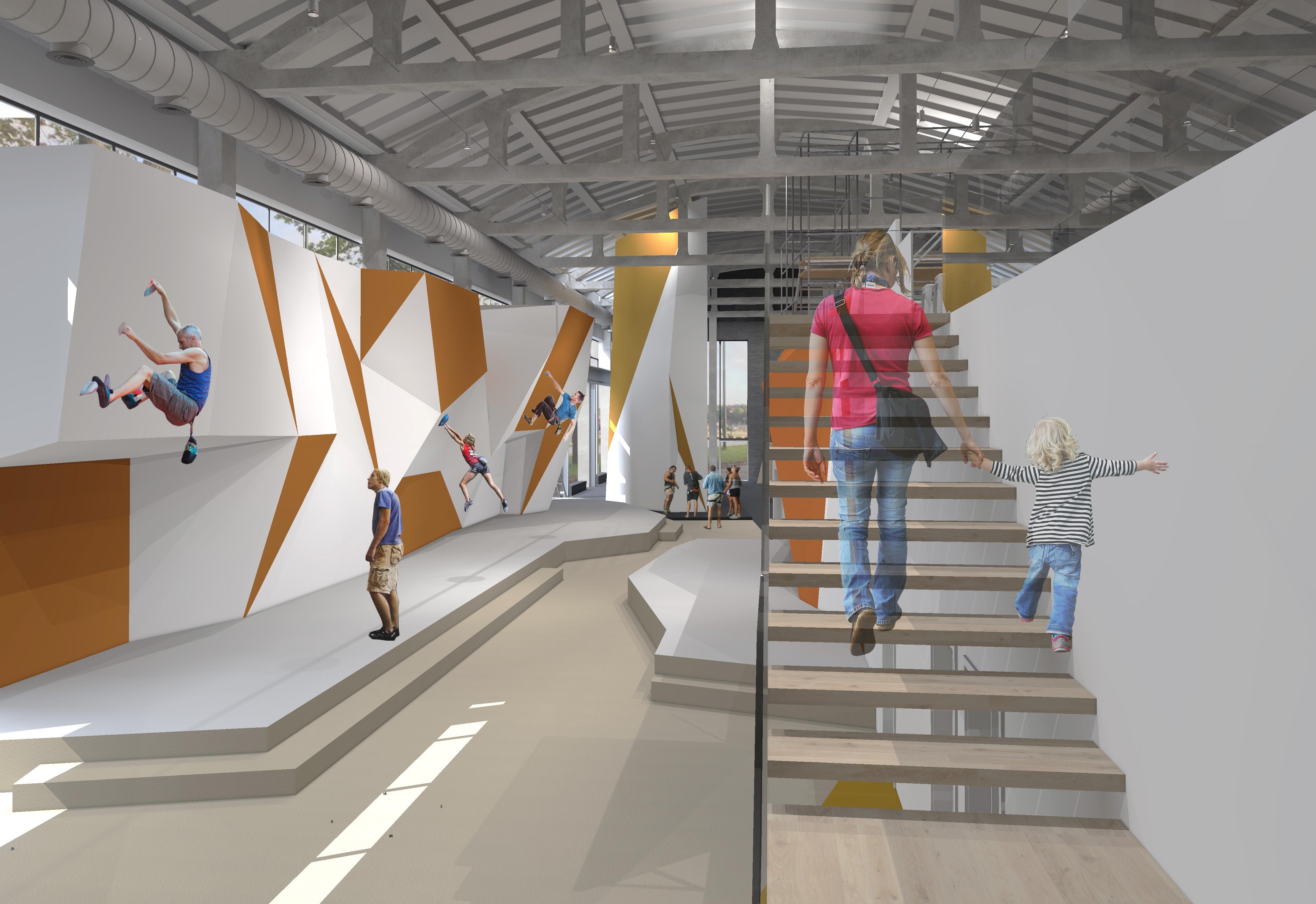

Laipiojimo salė matoma iškart įėjus. Recepciją nuo laipiojimo erdvės skiria aukšta siena su automatinėmis saugomis. Trijų skirtingų aukščių sienos sukuria dinamišką ir laisvą erdvę.
13

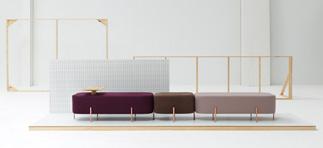

15 A A GSEducationalVersion I AUKŠTAS: 1. RECEPCIJA 2. NUOMOS PUNKTAS 3. LAIPIOJIMO ZONA 4. MOTERŲ PESIRENGIMO KAMBARYS 5. VYRŲ PERSIRENGIMO KAMBARYS 6. PAGALBINĖS PATALPOS 7. LIFTAS 8. EVAKUACINIS KORIDORIUS 9. MOKYMŲ KLASĖ 10. ADMINISTRACIJA LAIPIOJIMO ZONA. RECEPCIJA INVENTORIUS NUOMAI 1.SPORTUI SKIRTA PVC GRINDŲ DANGA 12 8 93 7 6 4 5 3.NUSILEIDIMO ČIŪŽINYS PVC AUDINYS 500 mm 4.PVC GRINDŲ DANGA RECEPCIJA 5.PVC GRINDŲ DANGA RECEPCIJA 7.PVC GRINDŲ DANGA RECEPCIJA 6.PVC GRINDŲ DANGA RECEPCIJA 2.NUSILEIDIMO ČIŪŽINYS 100 mm 9.ELEPHANT BY NADADORA8.ZILALILA SĖDMAIŠIS POILSIO ZONA SANDĖLYS. SALĖS INVENTORIUS VAIKŲ ZONA LAIPIOJIMAS BE APSAUGŲ LAIPIOJIMAS SU AUTOMATINE SAUGA H - 6M H - 5M H - 10M H - 10M LAIPIOJIMAS SU AUTOMATINE SAUGA M 1 5 1. 2.3. 9. 5. 8. 4. 7. 10. 6.

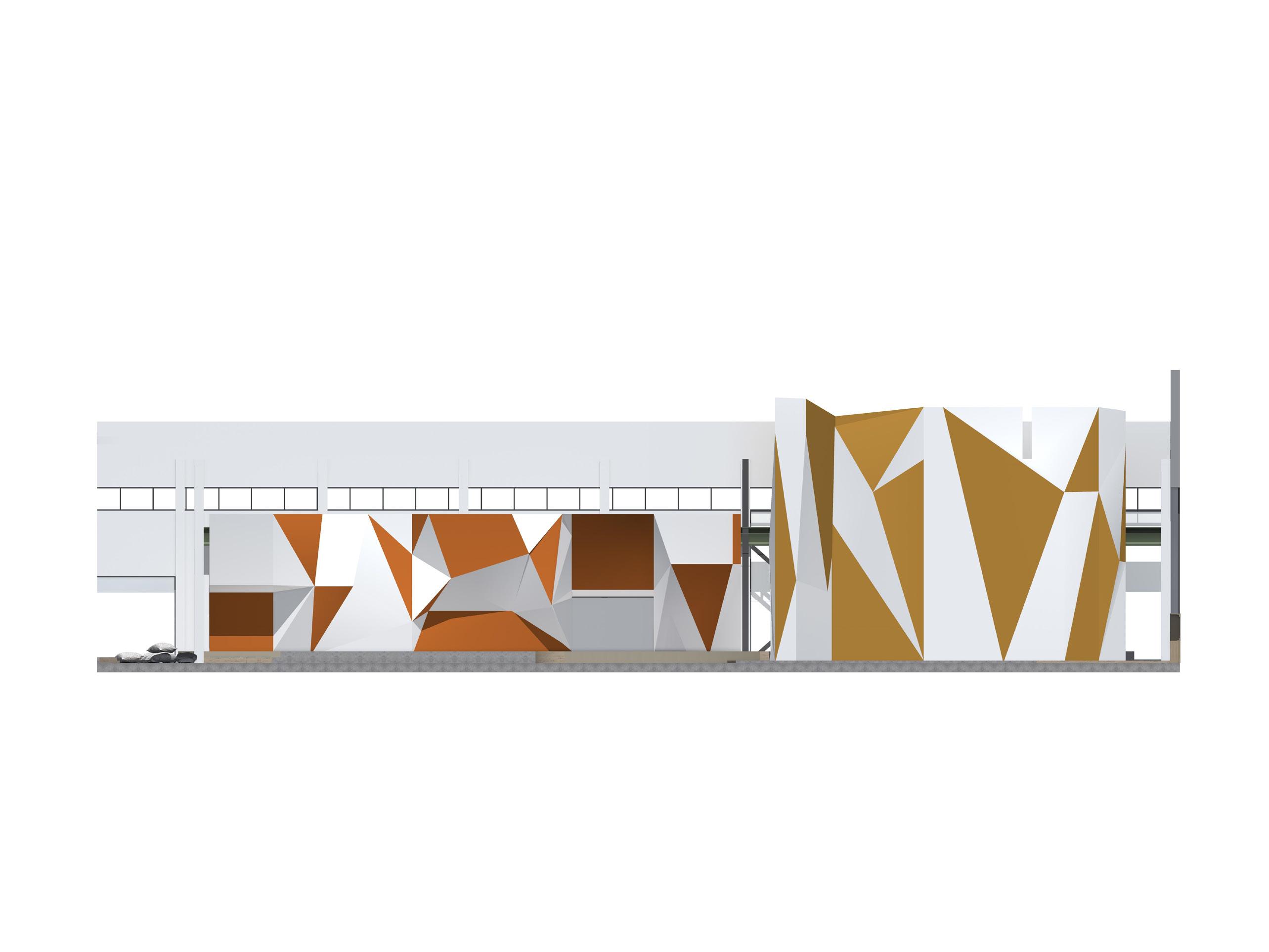

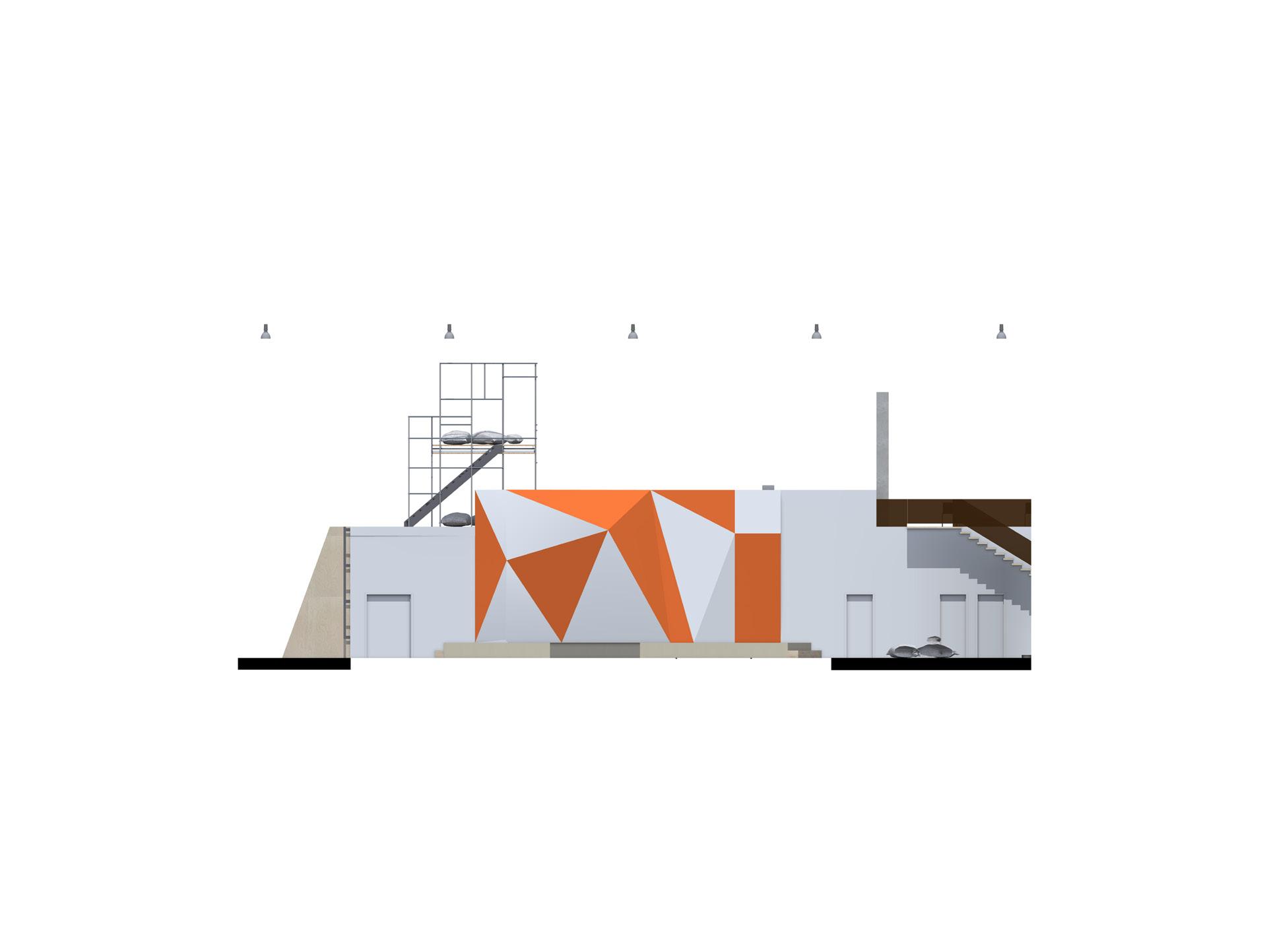

17 6000 +-0 00 +4 30 +8 70 +10 90 +11 40 5,545 3,762 0,603 1,106 1,505 1,977 11,578 2,198 +-0 00 +10 90 +11 40 +7 50 +8 70 +7 50 +7 88 PJŪVIS / IŠKLOTINĖ A-A GSEducationalVersion NUOMOJAMO INVENTORIAUS SANDĖLYS VĖDINIMO VAMZDIS ORO PADAVIMAS NUSILEIDIMO KOPĖČIOS DRABUŽINĖ M 1 5 1.PLAUNAMI DAŽAI RAL 2009 3.NUSILEIDIMO ČIŪŽINYS PVC AUDINYS 500 mm 4.BALTI PLAUNAMI DAŽAI 5.THORN CONCAVIA S 2.PLAUNAMI DAŽAI RAL 1007 6.ZILALILA SĖDMAIŠIS 1 236 4 5

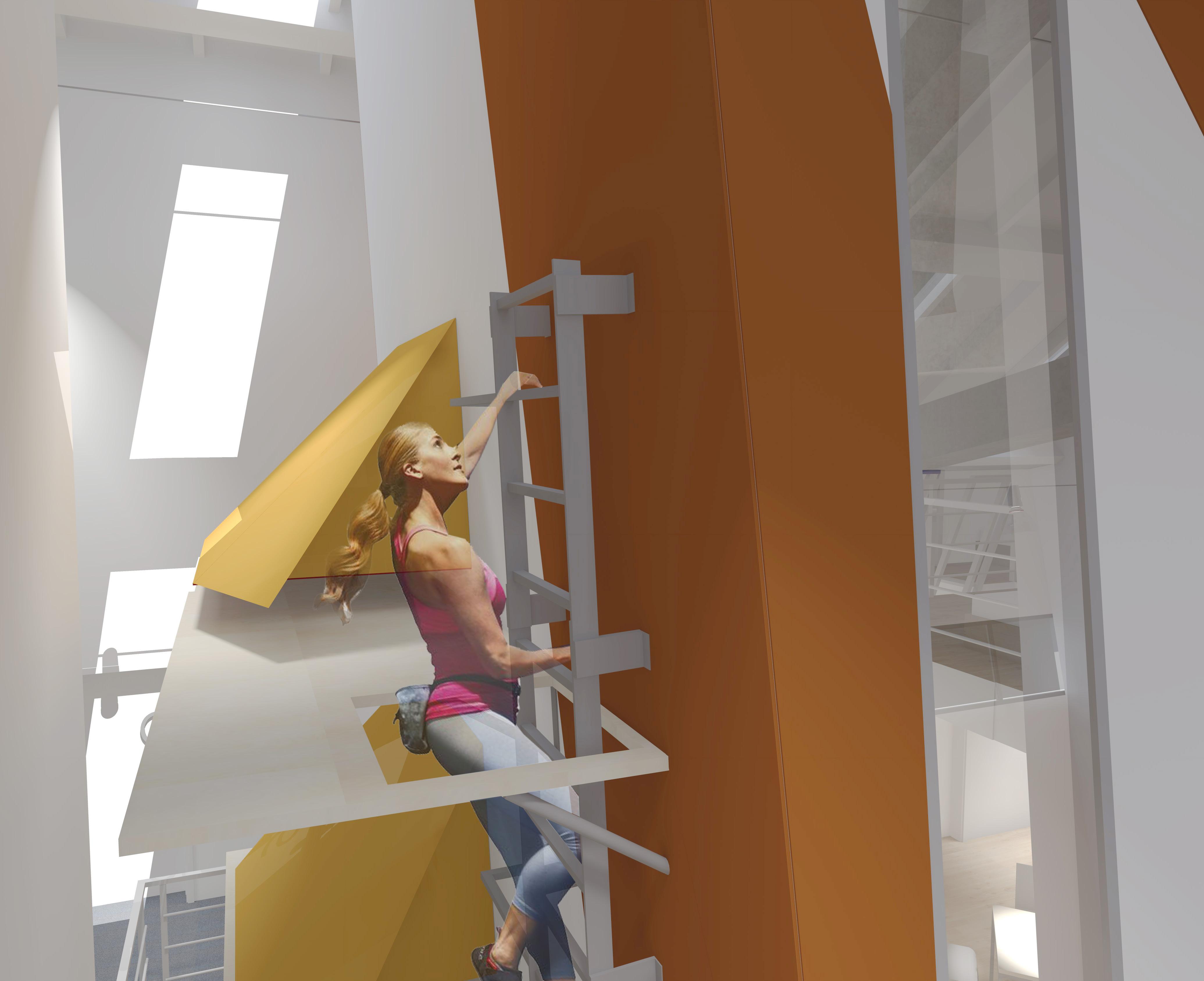

Laipiojimo salėje išnaudojamas maksimalus lubų aukštis, todėl galima suprojektuoti kelių rūšių sienas - 5 m, 6 m ir 10m. Poilsio zons išsidėsčiusi aplink čiūžinius. Jos atlieka netik poilsio funkciją, bet ir pakilimo ant laipiojimo čiūžinio.
18
20

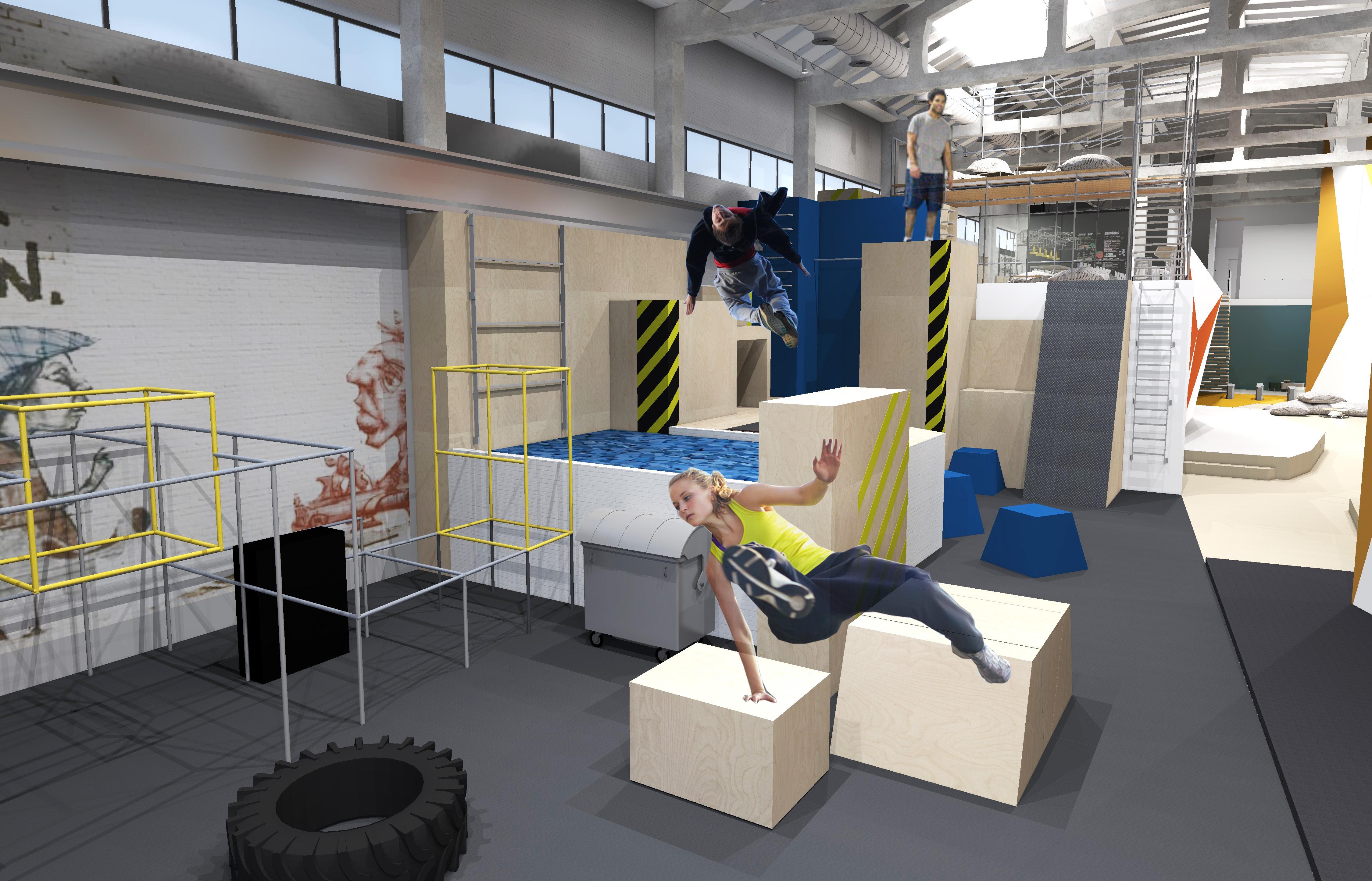

PARKŪRAS

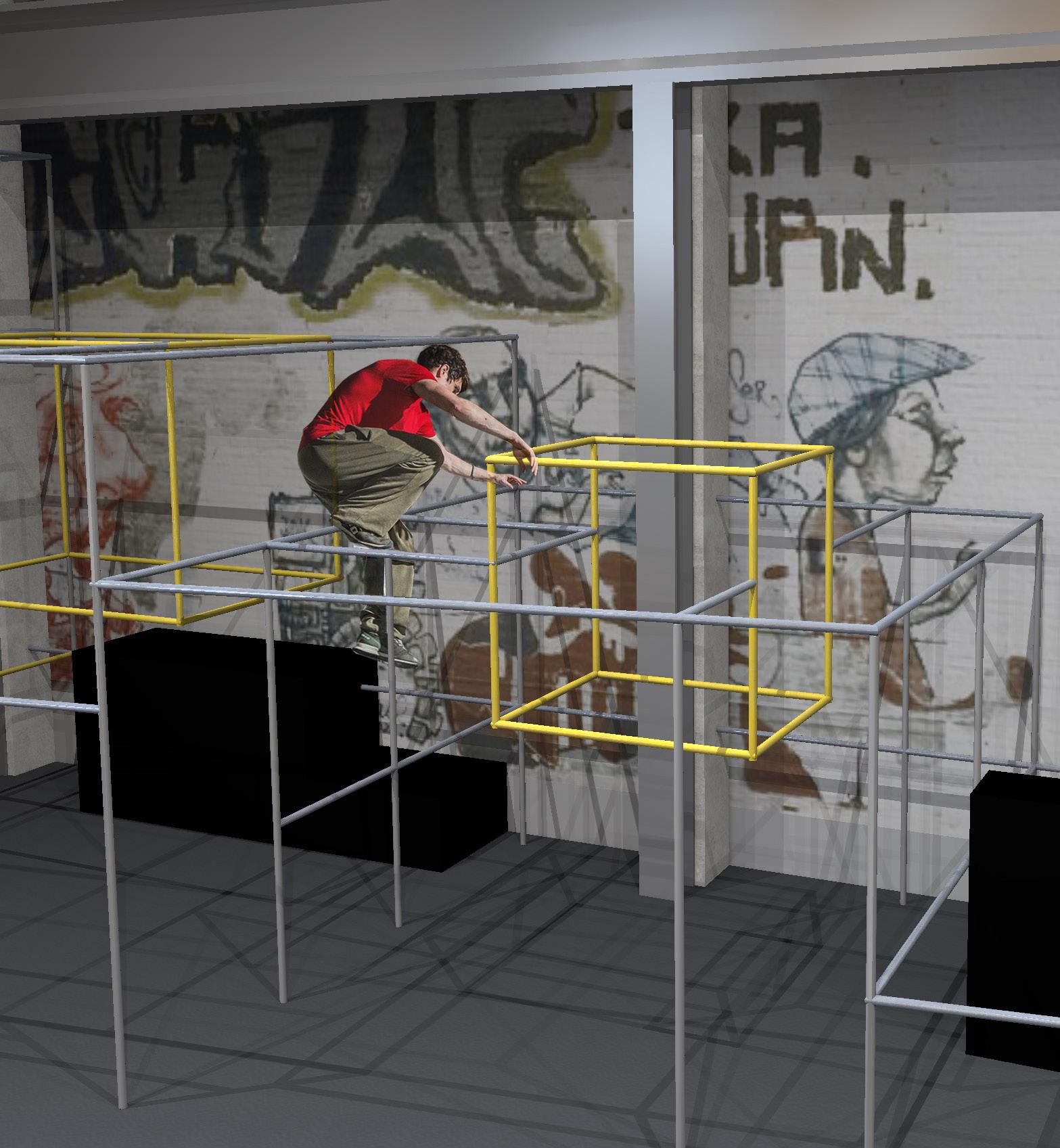

Siekiant komunikacijos ir bendravimo tarp skirtingų sporto šakų, erdvė nėra atskiriama ar uždaroma nuo laipiojimo zonos. Parkūrui skirtos kliūtys pakyla iki antrojo aukšto, kuriame yra poilsio zonos kostrukcija.
21

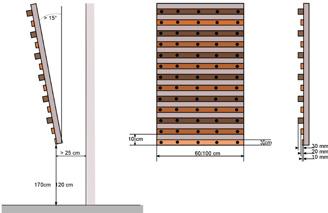

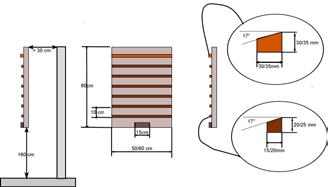

23 A B B D D D D I AUKŠTO PLANAS II AUKŠTO PLANAS CAMPUS POILSIO ZONA KNYGOS ŽURNALAI ĮĖJIMAS IŠ HOSTELIO “MIŠKAS” 9 1 BATUTAS4 6 PARKŪRO ZONA. KAVINĖ / BARAS GSEducationalVersion M 1 5 I AUKŠTAS: PARKŪRO ZONA 1. APŠILIMO SALĖ 2. II AUKŠTAS: KAVINĖ / BARAS 1. VIRTUVĖ 2. MOTERŲ SAN. SAN MAZGAS 3. VYRŲ SAN. MAZGAS 4. NEĮGALIŲJŲ SAN. MAZGAS 5. LIFTAS 6. EVAKUACINĖ LAIPTINĖ 7. 1. 1. 2. 2. 3. 5. 4. 6. 7. 1.SPORTUI SKIRTA PVC GRINDŲ DANGA 3. METALAS RAMPAI 4.KEMPINIŲ BASEINAS 5.OSB PLOKŠTĖ PADENGTA LAKU 6.FANERA 7.BARO KĖDĖ TONIC 2. ŠVIESAUS ĄŽUOLO PARKETAS 8.ZILALILA SĖDMAIŠIS 9. ŠOKINĖJIMO DĖŽĖS 6 7 25 8
25 GSPublisherEngine 0.90.100.100 GSEducationalVersion OSB PLOKŠTĖ 25MM MEDŽIO MASYVAS METALINIS VAMZDIS 40 OSB PLOKŠTĖ 25MM +-0 00 +7 50 +6 50 +8 70 +-0 00 +4 30 +9.35 +6.11 +7 50 +8 70 +12 00 +9.35 0,500 3,780 1,500 2,4274,104 1,800 +6 97 GSEducationalVersion PJŪVIS / IŠKLOTINĖ D-D VĖDINIMO VAMZDIS ORO PADAVIMAS VĖDINIMO VAMZDIS ORO IŠTRAUKIMAS POILSIO ZONOS DETALIZACIJA NR.1. PERDANGA NR.1. OSB PLOKŠTĖ 25 mm MEDŽIO MASYVAS 70 mm METALINIS VAMZDIS 40 mm OSB PLOKŠTĖ 25 mm M 1 3 1.PLAUNAMI DAŽAI RAL 2009 3. MĖLYNAI DAŽYTA FANERA 4.THORN CONCAVIA S 2.MATINIU LAKU PADENGTAS BETONAS 5. METALAS RAMPAI 6.FANERA 3 6 5 4 1 2
27 +-0 00 +4 30 +8 70 +11 89 +-0 00 +4 30 11 89 +7 50 +5 80 +8 70 5000 PJŪVIS / IŠKLOTINĖ B-B GSEducationalVersion MOKYMŲ KLASĖVYRŲ PERSIRENGIMO KAMBARYS MOTERŲ PERSIRENGIMO KAMBARYS MEDICINOS PUNKTAS VĖDINIMO VAMZDIS ORO PADAVIMAS VAISIAI GRAFITI PIEŠINYS BALTAI DAŽYTOS PLYTOS “MIŠKAS” M 1 5 1.PLAUNAMI DAŽAI RAL 2001 3. MĖLYNAI DAŽYTA FANERA 4.THORN CONCAVIA S 2.BALTI PLAUNAMI DAŽAI 5. PILKOS PLYTOS 6.FANERA 7. BALTAI DAŽYTOS PLYTOS 9.ARNE DOMUS 8.BARO KĖDĖ TONIC 4 7 9 8 216 3

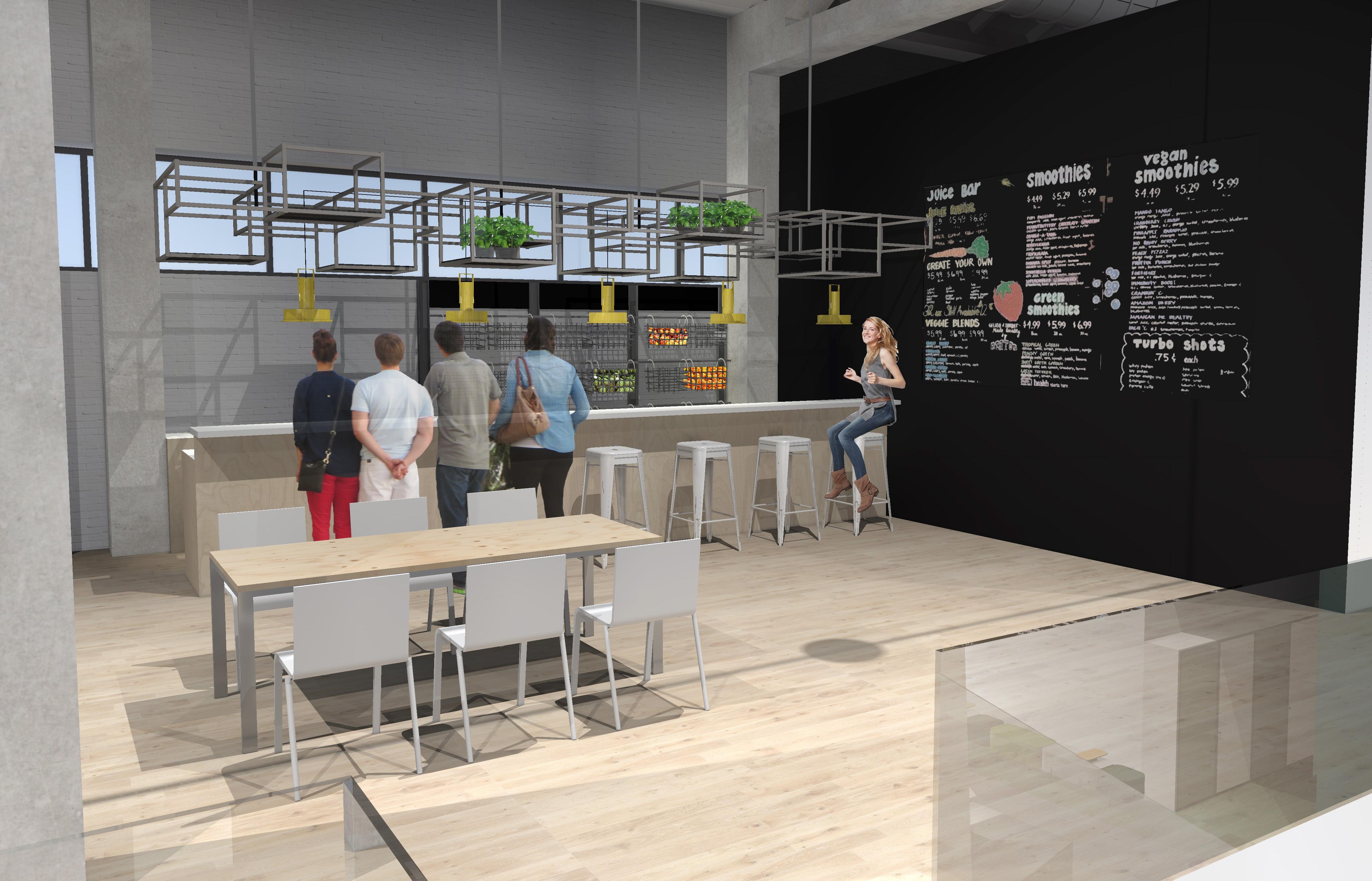

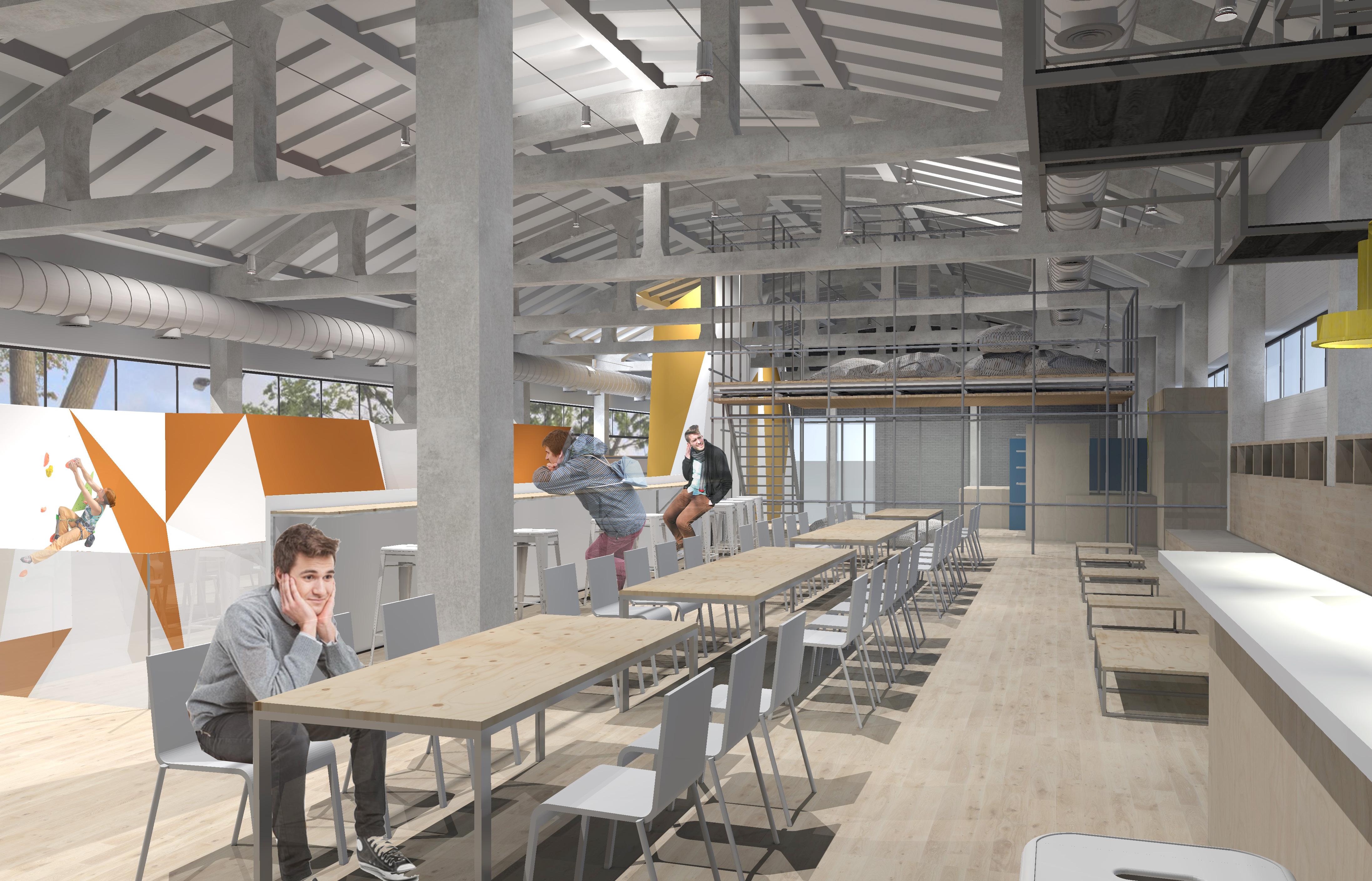

Po treniruotės ar palaukti kol vaikai palaipios yra suprojektuojama kavinė / baras. Bare gaminami šviežių vaisių / daržovių kokteiliai. Dideli stalai sukuria galimybę padiskutuoti po treniruotės grupėje žmonių. Arba galima tiesiog atsisėsti prie baro tipo stalo ir stebėti laipiojiančius žmones.
28
I AUKŠTO APŠVIETIMO LENTELĖ
DELTA MIDILINE
PROFILE
DELTA MIDILINE
PROFILE
DELTA BEAM 124
BEAM
DELTA RANDOM
DELTA RANDOM C
DIRO
DELTA DIRO
II AUKŠTO APŠVIETIMO LANTELĖ
30
DELTA C MAX Circle 350° Ø89 350° 82 100 max.35 C-MAX Hi S1 202 23 25 C-MAX Hi S2 202 23 35 ALU FIXED GU10 230-240V 50-60Hz QPAR51 35-50W 850°C 0,5 Ø95Ø95 51 S1 82 70 max.15 CIRCLE S1 202 11 10 A ALU ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 70 CIRCLE S2 202 01 10 ALU M ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 100 max.35 C-MAX S1 202 23 05 C-MAX S2 202 23 15 A ALU W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W 850°C 0,5 Ringo Ø8Ø80 Deep Ringo Ø82 70 70 max.15 RINGO S1 202 11 13 A ALU FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 76 100 max.15 DEEP RINGO S1 202 11 16 ALU B W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 OPTIONS PLASTERKIT 101 202 11 19 70 70 RINGO S2 202 01 13 ALU FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE DELTA
124
154
100
226 SBL S1 DIRO OK HIM ALU INCL. REFLECTOR FL-28° GLASS IP20 850°C 0,5 PLASTERKIT 164 207 01 164 DIRO OK HIM INCL.1x REFLECTOR S-12° GLASS Diro 126 SBL 202 26 INCL.1 PC SBL G24q-3 230-240V 50-60Hz 1~EVG OPTIONS 206 125 max.25 202 226 G24q-3 230-240V 50-60Hz 2~EVG IP20 850°C 0,1 PLASTERKIT 174 207 01 174 DIRO 226 S1 ALU IP20 850°C 0,1 PLASTERKIT 174 207 01 174 DELTA DIRO IRIS S 1 2 7 6 1 x QR C51 35W IP 44 145 X 95 mm THORN CHALICE MV 1 x 50 W IP44; 76 x 100MM 1 x T16 24W IP 44 593 x 52 x 62 mm 1 x T16 54W IP 20 1234 x 45x 90 mm Max L Profile : 6m 102 x 124 mm 2 x TC DEL 26W IP 20 120 x 213 mm 1 1 x POWERLED WHITE 1 3W IP 20 60 x 42 mm DELTA C MAX DELTA BEAM 124 SANTACOLE ARNE DOMUS DELTA MIDILINE 100 PROFILE INT 17 INTERIOR LIGHTING CEILING RECESSED Circle S1 RINGO DEEP RINGO CIRCLE C-MAX 82 100 max.35 C-MAX Hi S1 202 23 25 C-MAX Hi S2 202 23 35 ALU FIXED GU10 230-240V 50-60Hz QPAR51 35-50W 850°C 0,5 5145 S1 82 70 max.15 CIRCLE S1 202 11 10 A ALU ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 70 CIRCLE S2 202 01 10 ALU M ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 100 max.35 C-MAX S1 202 23 05 C-MAX S2 202 23 15 A ALU W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W 850°C 0,5 Ringo Ø8Ø80 S1 S2 Deep Ringo 10 70 70 max.15 RINGO S1 202 11 13 A ALU FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 76 100 max.15 DEEP RINGO S1 202 11 16 ALU B W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 OPTIONS PLASTERKIT 101 202 11 19 70 70 RINGO S2 202 01 13 ALU FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 3 5 7 4 6 1 x QR C51 35W IP 44 145 X 95 mm THORN PRISMA PO 2 x 49 W; IP44 1515 x 167 x 64 THORN CHALICE MV 1 x 50 W IP44; 76 x 100MM 1 x T16 24W IP 44 593 x 52 x 62 mm LED 30W 310 mm Max L Profile : 6m 102 x 124 mm THORN CONCAVIA S 1 x 150 W IP23; Ø316 x 190 DELTA C MAX Circle Ø89 30° Ø89 C-Max 82 100 max.35 C-MAX Hi S1 202 23 25 C-MAX Hi S2 202 23 35 ALU FIXED GU10 230-240V 50-60Hz QPAR51 35-50W 850°C 0,5 Ø95Ø95 5145 S1 82 70 max.15 CIRCLE S1 202 11 10 A ALU ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 70 CIRCLE S2 202 01 10 ALU M ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 100 max.35 C-MAX S1 202 23 05 C-MAX S2 202 23 15 A ALU W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W 850°C 0,5 Deep Ringo Ø82 IP20 850°C 0,5 ACCESSORIES TUBE 76 100 max.15 DEEP RINGO S1 202 11 16 ALU B W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 OPTIONS PLASTERKIT 101 202 11 19 IP20 850°C 0,5 ACCESSORIES TUBE
C 154
100
DELTA
226 SBL S1 DIRO OK HIM ALU INCL. REFLECTOR FL-28° GLASS IP20 850°C 0,5 PLASTERKIT 164 207 01 164 DIRO OK HIM INCL.1x REFLECTOR S-12° GLASS Diro ST OK 70 HIM Diro 126 SBL Diro 226 SBL Diro 226 202 26 INCL.1 PC SBL G24q-3 230-240V 50-60Hz 1~EVG OPTIONS 206 125 max.25 202 226 G24q-3 230-240V 50-60Hz 2~EVG IP20 850°C 0,1 PLASTERKIT 174 207 01 174 DIRO 226 S1 ALU IP20 850°C 0,1 PLASTERKIT 174 207 01 174 DELTA DIRO IRIS S 1 2 3 5 7 4 6 1 x QR C51 35W IP 44 145 X 95 mm THORN CHALICE MV 1 x 50 W IP44; 76 x 100MM 1 x T16 24W IP 44 593 x 52 x 62 mm 1 x T16 54W IP 20 1234 x 45x 90 mm Max L Profile : 6m 102 x 124 mm 2 x TC DEL 26W IP 20 120 x 213 mm 1 1 x POWERLED WHITE 1 3W IP 20 60 x 42 mm DELTA C MAX DELTA BEAM 124 SANTACOLE ARNE DOMUS DELTA MIDILINE 100 PROFILE INT 17 INTERIOR LIGHTING CEILING RECESSED Circle S1 30° S2 RINGO DEEP RINGO CIRCLE C-MAX C-Max 82 100 max.35 C-MAX Hi S1 202 23 25 C-MAX Hi S2 202 23 35 ALU FIXED GU10 230-240V 50-60Hz QPAR51 35-50W 850°C 0,5 S1 82 70 max.15 CIRCLE S1 202 11 10 A ALU ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 70 CIRCLE S2 202 01 10 ALU M ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 100 max.35 C-MAX S1 202 23 05 C-MAX S2 202 23 15 A ALU W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W 850°C 0,5 Ringo Ø8Ø80 69 S1 S2 Deep Ringo 10 70 70 max.15 RINGO S1 202 11 13 A ALU FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 76 100 max.15 DEEP RINGO S1 202 11 16 ALU B W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 OPTIONS PLASTERKIT 101 202 11 19 70 70 RINGO S2 202 01 13 ALU FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 1 2 3 5 7 4 6 1 x QR C51 35W IP 44 145 X 95 mm THORN PRISMA PO 2 x 49 W; IP44 1515 x 167 x 64 THORN CHALICE MV 1 x 50 W IP44; 76 x 100MM 1 x T16 24W IP 44 593 x 52 x 62 mm LED 30W 310 mm Max L Profile : 6m 102 x 124 mm THORN CONCAVIA S 1 x 150 W IP23; Ø316 x 190
31 1 x QR C51 35W IP 44 145 X 95 mm 2 x 49 W IP44 1515 167 x 64 1 x T16 24W IP 44 593 52 x 62 mm LED 30W 50Hz 60 Hz 310 mm Max L Profile 6m 102 x 124 mm 1 x 150 W IP23 Ø316 190 1 1 x QR C51 35W IP 44 145 X 95 mm 1 x 50 W IP44 76 x 100MM 1 x T16 24W IP 44 593 52 x 62 mm 1 x T16 54W IP 20 1234 45x 90 mm Max L Profile 6m 102 x 124 mm 2 x TC DEL 26W IP 20 120 213 mm II AUKŠTAS I AUKŠTAS APŠVIETIMO PLANAI
32

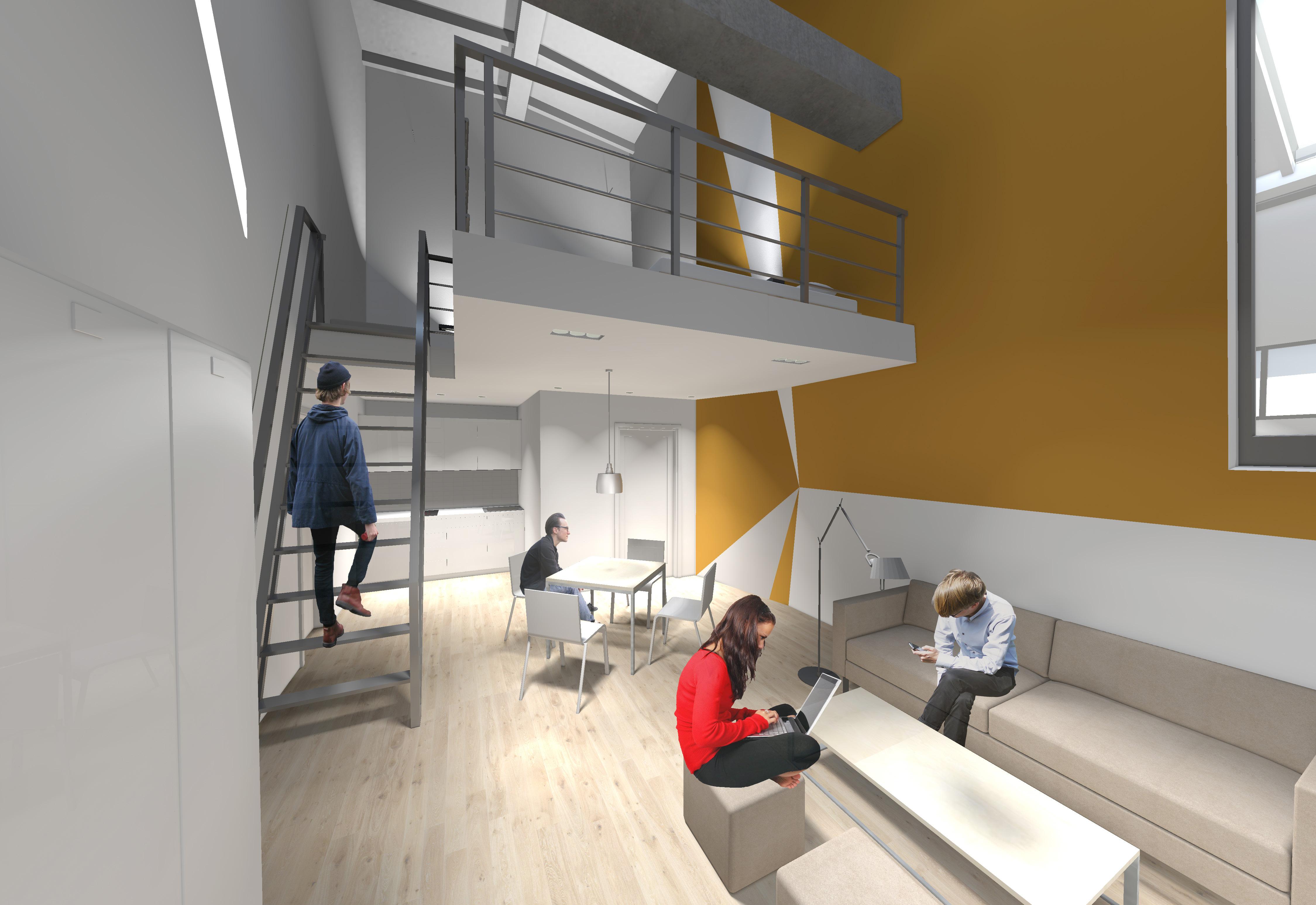

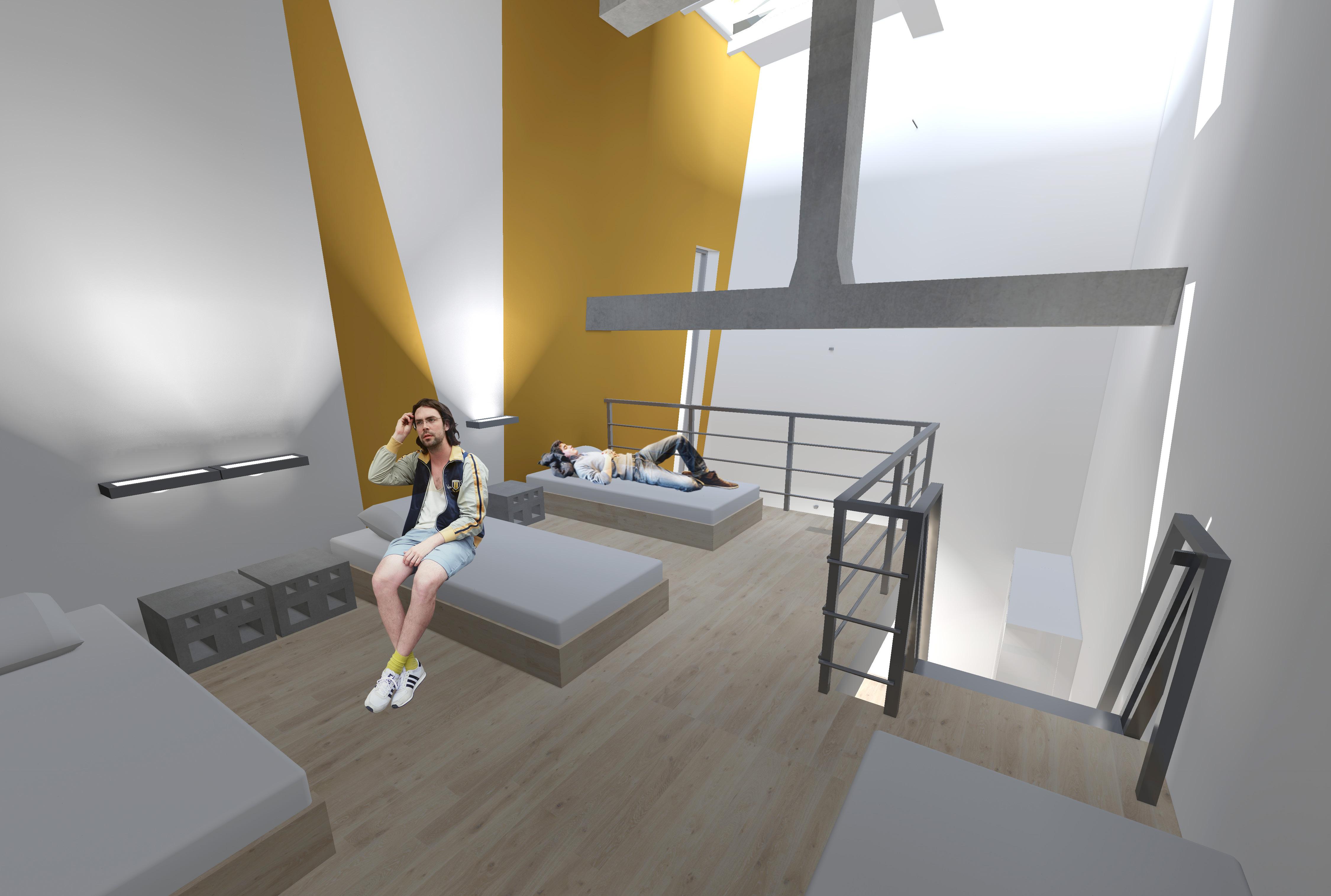

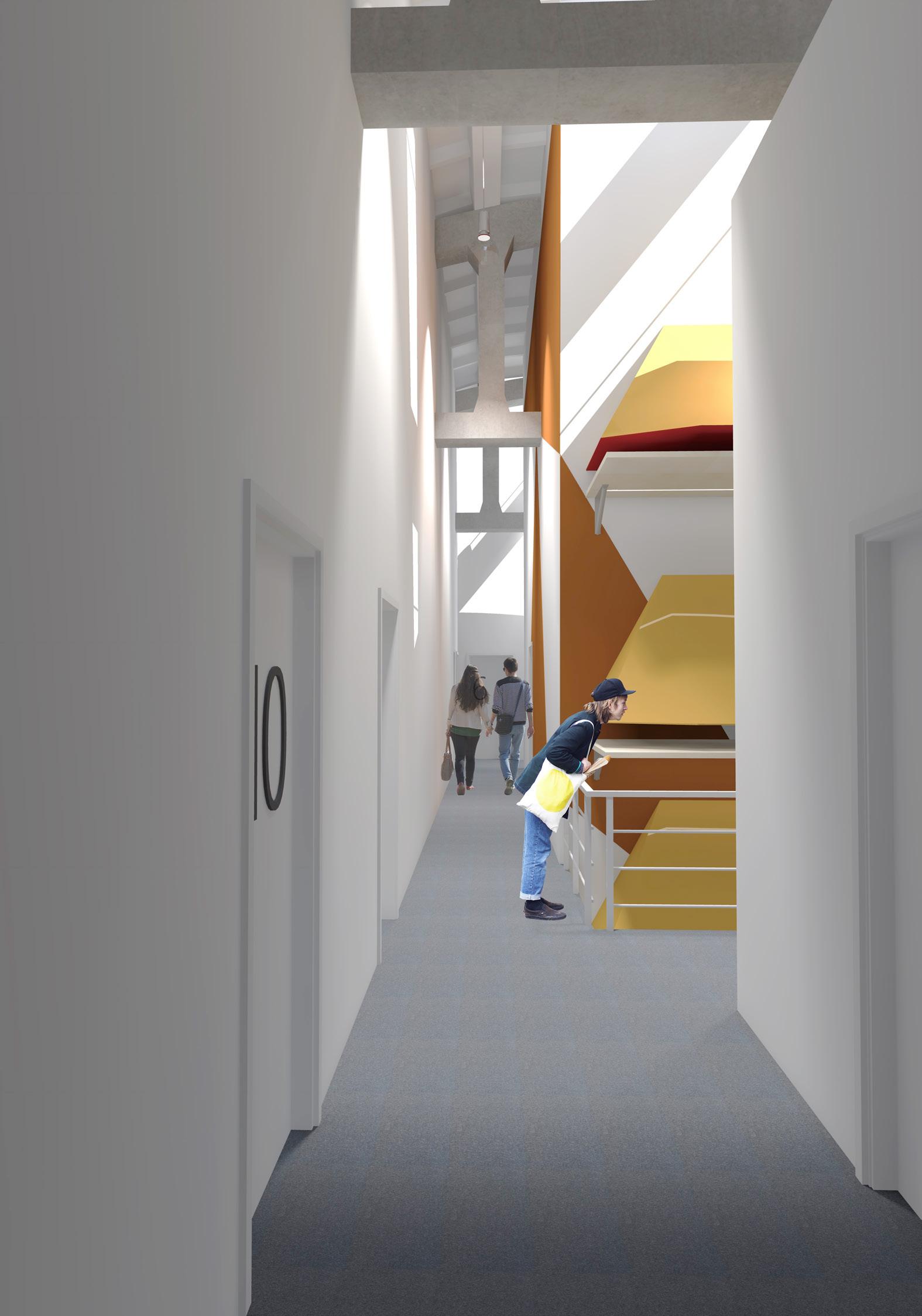

HOSTELIS

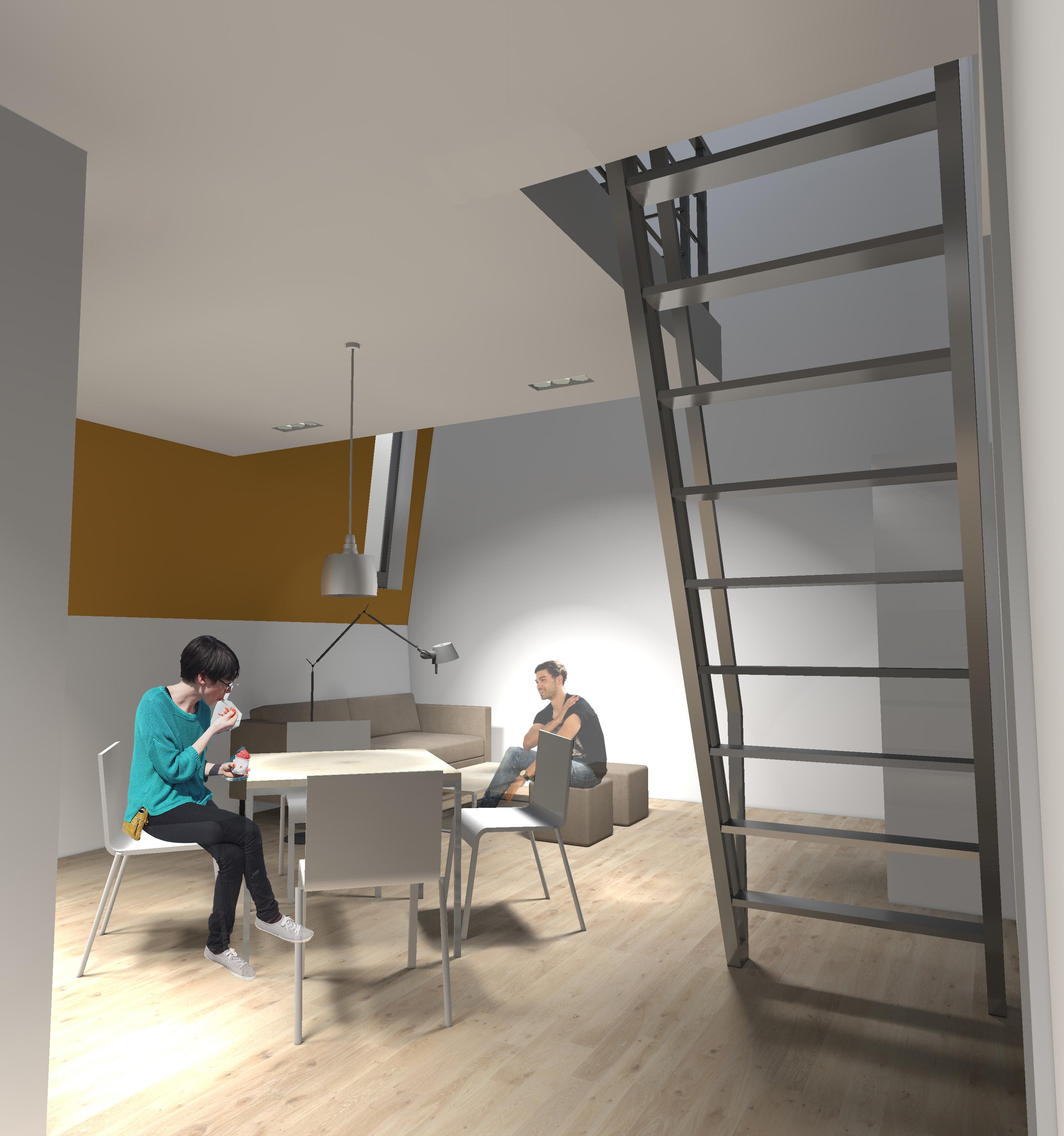

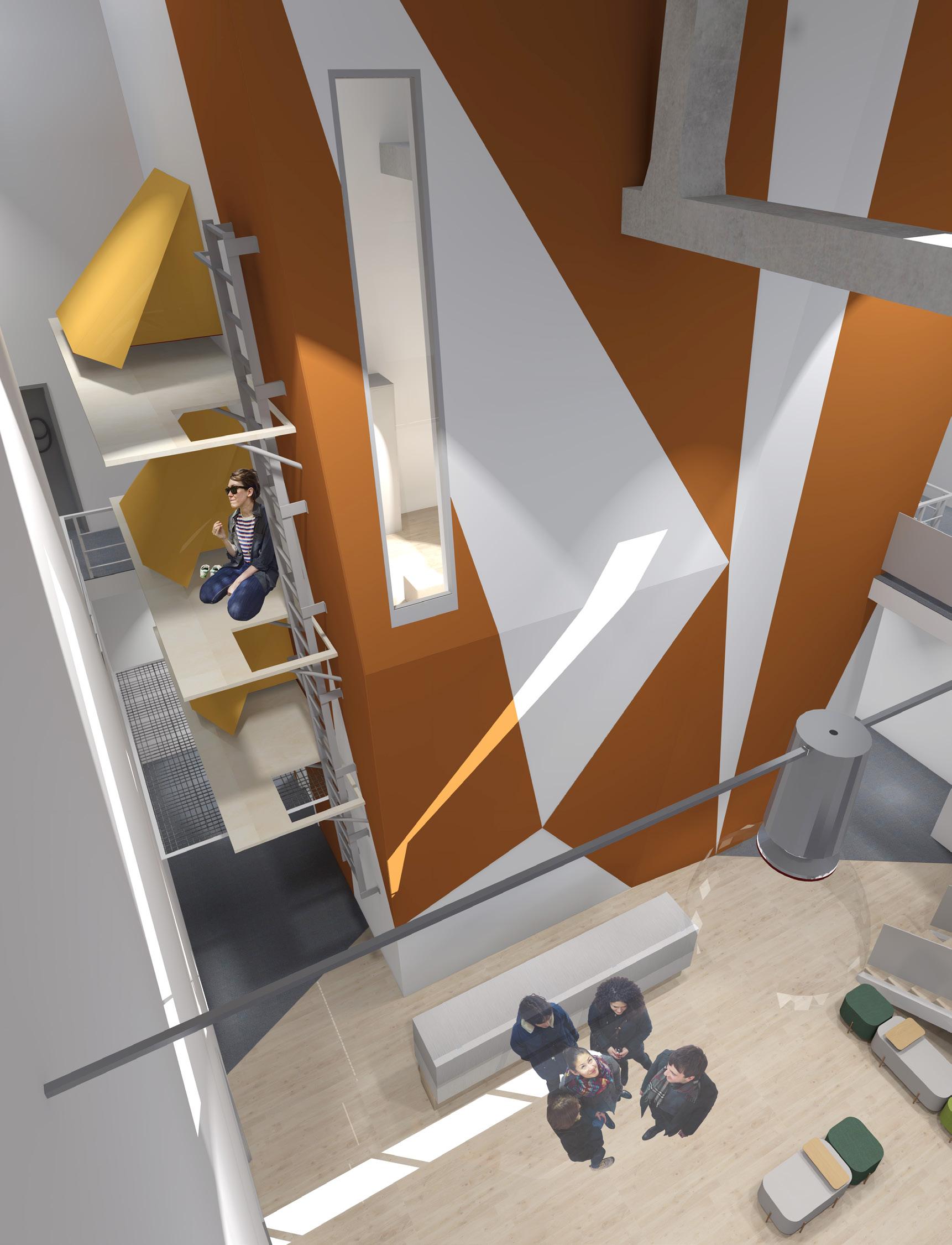

Centrinė ašis laužytos formos, skirtingų posvyrio sienų, tūris. Ant šios struktūros šono pakabintos trys palapinės. Žmonėms kurie nori pasijusti lyg nakotų kalnuose.
33
35 GSEducationalVersion P C C I AUKŠTO PLANAS I A. HOSTELIO EKSPLIKACIJA: 1. RECEPSIJA 2. DIREKTORIAUS KAB. 3. KONFERENCIJŲ SALĖ 4. EVAKUACINIS KORIDORIUS 5. PATALYNĖS KAMBARYS 6. DARBUOTOJŲ PATALPOS 7. KETURVIETIS KAMBARYS 8. PENKIAVIETIS KAMBARYS 9. ŠEŠIAVIETIS KAMBARYS 10. BENDRO NAUDOJIMO VIRTUVĖ 11. MOTERŲ SAN. MAZGAS 12. VYRŲ SAN. MAZGAS 2. 3. 1. 6. 4. 5. 7. 8.8. 10. 9 12.11. M 1 3 1. ŠVIESAUS ĄŽUOLO PARKETAS 2. KILIMĖ GRINDŲ DANGA 3.ELEPHANT BY NADADORA 31 1 2
37 GSEducationalVersion F F C C II AUKŠTO PLANAS II A. HOSTELIO EKSPLIKACIJA: 1. KORIDORIUS 2. TRIVIETIS KAMBARYS 3. KETURVIETIS KAMBARYS 4. PENKIAVIETIS KAMBARYS 5. ŠEŠIAVIETIS KAMBARYS 6. VĖDINIMO KAMERA 7. VALYTOJOS PATALPA PALAPINĖ SPINTELĖS SU UŽRAKTU ĮTEMTAS APSAUGINIS TINKLAS M 1 3 2. 2. 7. 3. 5. 5. 5. 5. 4. 1. 6. 1. ŠVIESAUS ĄŽUOLO PARKETAS 2. KILIMĖ GRINDŲ DANGA 2 1
39 C C II AUKŠTO ANTRESOLĖS PLANAS II A. ANTRESOLĖS EKSPLIKACIJA: 1. TRIVIETIS KAMBARYS 2. KETURVIETIS KAMBARYS 3. PENKIAVIETIS KAMBARYS 4. ŠEŠIAVIETIS KAMBARYS GSEducationalVersion M 1 3 1. 1. 2. 4. 4. 4. 4. 3. 1. ŠVIESAUS ĄŽUOLO PARKETAS 1 NAKTINIS STALIUKAS
40
41 +- 0 00 +4 30 +7 10 +11.87 +- 0 00 +4 30 +7 10 +11.87 +2 70 +5 50 +8 70 3 290 2200 2200 1350 +8 70 +6 50 +2 90 3600 PJŪVIS / IŠLOTINĖ C-C GSEducationalVersion M 1 3 1.PLAUNAMI DAŽAI RAL 2009 2.BALTI PLAUNAMI DAŽAI 4.ŠVIETUVAI HANG ON HONEY 3.KĖDĖS 03: NON - STACKING 12ŠVIESOS ŠULINYS PIRMO AUKŠTO KORIDORIUI 4 4 3 APSAUGINIS TINKLAS PROJEKTORIAUS EKRANAS PALAPINĖ 5.THORN CONCAVIA S
Žmonėms kuriems nereikia konforto, nori pasijusti lyg kalnuose suprojektuojama palapinių grupė. Po jomis įtempiamas tinklas, kiekviena palapinė kabo virš aikštelės, tai sukuriamas saugumas.
42
44 I AUKŠTO APŠVIETIMO PLANAS GSPublisherEngine 0.95.100.100 GSEducationalVersion DELTA C MAX Circle CIRCLE C-Max 202 23 202 23 FIXED 850°C 0,5 202 11 10 ADJUSTABLE 0°- 35° 350° IP20 850°C 0,5 TUBE 202 01 ADJUSTABLE 35° 350° IP20 850°C TUBE 202 23 05 202 23 15 FIXED 850°C 0,5 Ringo Deep Ringo 202 11 13 FIXED IP20 850°C 0,5 TUBE DEEP RINGO S1 FIXED PLASTERKIT 101 202 202 01 FIXED IP20 850°C TUBE DELTA BEAM 124 DELTA RANDOM C 154 DELTA MIDILINE 100 PROFILE DELTA DIRO 226 SBL S1 Diro ST OK 70 HIM Diro 226 DELTA JETI PLANO L 1160 2 3 5 7 1 x T16 R 60W IP20; 620 x 620 x 70 4 6 1 x QR C51 35W IP 44 145 X 95 mm 8 THORN PRISMA PO 2 x 49 W IP44; 1515 x 167 x 64 THORN CHALICE MV 1 x 50 W IP44; 76 x 100MM 1 x T16 24W IP 44 593 x 52 x 62 mm 1 x T16 54W IP 20 1234 x 45x 90 mm Max L / Profile 6m 102 x 124 mm 2 x TC DEL 26W IP 20 120 x 213 mm GSPublisherEngine 0.95.100.100 GSEducationalVersion DELTA MIDILINE 100 PROFILE DELTA DIRO 226 SBL S1 DELTA DIRO IRIS S 1 DIRO ST OK HIM S1 ALU INCL. REFLECTOR FL-28° GLASS HIT-TC-CE 20W IP20 850°C 0,5 PLASTERKIT 164 207 01 164 DIRO ST OK HIM SP S1 INCL.1x REFLECTOR S-12° GLASS Diro ST OK 70 HIM Diro 126 SBL Diro 226 SBL Diro 226 156 100 max.25 202 29 INCL.1 PC SBL G24q-3 230-240V 50-60Hz 1~EVG TC-DEL 26W IP20 850°C 0,1 PLASTERKIT 169 207 01 169 DIRO 226 SBL ALU OPTIONS 206 125 max.25 202 30 226 ALU OPTIONS DELTA RANDOM C 154 DELTA BEAM 124 DELTA C MAX INT 17 INTERIOR LIGHTING CEILING RECESSED Circle Ø89 S1 30° Ø89 S2 RINGO DEEP RINGO CIRCLE C-MAX C-Max 82 100 max.35 C-MAX Hi S1 202 23 25 C-MAX Hi S2 202 23 35 ALU W FIXED GU10 230-240V 50-60Hz QPAR51 35-50W 850°C 0,5 Ø95Ø95 55 S2 82 70 max.15 CIRCLE S1 202 11 10 ALU W ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO 1 QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 70 CIRCLE S2 202 01 10 ALU W ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 100 max.35 C-MAX S1 202 23 05 C-MAX S2 202 23 15 ALU W FIXED GX5.3 12V EXCL.TRANSFO 1 QR-C51 20-35-50W 850°C 0,5 Ringo Ø8Ø80 Deep Ringo Ø82 S1 70 70 max.15 RINGO S1 202 11 13 ALU W FIXED GX5.3 12V EXCL.TRANSFO 1 QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 76 100 max.15 DEEP RINGO S1 202 11 16 ALU B W FIXED GX5.3 12V EXCL.TRANSFO 1 QR-C51 20-35-50W IP20 850°C 0,5 OPTIONS PLASTERKIT 101 202 11 19 70 70 RINGO S2 202 01 13 ALU W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE DELTA JETI PLANO L 1160 2 3 1 x T16 R 60W IP20; 620 x 620 x 70 THORN PRISMA PO 2 x 49 W; IP44; 1515 x 167 x 64 THORN CHALICE MV 1 x 50 W; IP44; 76 x 100MM 7 8 9 Max L / Profile : 6m 102 x 124 mm 2 x TC DEL 26W IP 20 120 x 213 mm 1 x POWERLED WHITE 1 3W IP 20 60 x 42 mm 6 1 x T16 54W IP 20 1234 x 45x 90 mm 1 x T16 24W IP 44 593 x 52 x 62 mm 4 1 x QR C51 35W IP 44 145 X 95 mm 5 GSPublisherEngine GSEducationalVersion
45 II AUKŠTO APŠVIETIMO PLANAS F F GSPublisherEngine 0.95.100.100 GSEducationalVersion GSPublisherEngine 0.95.100.100 GSEducationalVersion TABLET LED 42 DELTA MINIGRID IN 3 50 DELTA MIDILINE 100 PROFILE DELTA BEAM 124 DELTA C MAX INT 17 INTERIOR LIGHTING CEILING RECESSED Circle Ø89 S1 30° Ø89 69 S2 RINGO DEEP RINGO CIRCLE C-MAX C-Max 82 100 max.35 C-MAX S1 202 23 25 C-MAX S2 202 23 35 ALU W FIXED GU10 230-240V 50-60Hz QPAR51 35-50W 850°C 0,5 Ø95Ø95 55 82 70 max.15 CIRCLE S1 202 11 10 ALU M W ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 70 CIRCLE S2 202 01 10 ALU M W ADJUSTABLE 0°- 35° 350° GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 82 100 max.35 C-MAX S1 202 23 05 C-MAX S2 202 23 15 ALU W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W 850°C 0,5 Ringo Ø8Ø80 Deep Ringo Ø82 S1 70 70 max.15 RINGO S1 202 11 13 ALU M W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 76 100 max.15 DEEP RINGO S1 202 11 16 ALU B C W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 OPTIONS PLASTERKIT 101 202 11 19 70 70 RINGO S2 202 01 13 ALU W FIXED GX5.3 12V EXCL.TRANSFO QR-C51 20-35-50W IP20 850°C 0,5 ACCESSORIES TUBE 10 LED 19W 3000K 95 x 419 x 162 mm 3 x QR C51 35W IP 20 119 x 319 x 130 mm DELTA JETI PLANO L 1160 2 3 1 x T16 R 60W; IP20; 620 x 620 x 70 THORN PRISMA PO 2 x 49 W; IP44; 1515 x 167 x 64 THORN CHALICE MV 1 x 50 W; IP44; 76 x 100MM 7 8 9 Max L / Profile : 6m 102 x 124 mm 6 1 x T16 24W IP 44 593 x 52 x 62 mm 4 1 x QR C51 35W IP 44 145 X 95 mm 5 240, H HANG270 ON HONEY THORN CONCAVIA S 1 x 150 W; IP23; Ø316 x 190
46
VILNIAUS DAILĖS AKADEMIJA
VIILNIAUS FAKULTETAS
INTERJERO DIZAINO KATEDRA STUD. GINTARĖ BRUŽAITĖ
PROJEKTO VADOVAS SAULIUS VINGRAS
47
2015 M.
