Seven-Twentyfour Meetingpoint Stationsplein Eindhoven Door: Inge Geboers
2
3 Introductie 4 6 Concept 6-7 Sfeerbeelden 8 Renderbeelden en tekeningen 9-17 Meubelplan per verdieping 20 29 Lichtplan per verdieping 30-39 Materialenplan 40 41 Maatwerkmeubel 42 43 Doorsneden 44 46 INHOUDSOPGAVE
5 INTRODUCTIE
Pand Voor de afstudeeropdracht bij Perk Interieuropleidingen zal een bestaande pand, centraal gelegen aan het Stationsplein in Eindhoven, een nieuwe bestemming krijgen. In het pand was lange tijd Hotel Schimmelpenninck gevestigd en tegenwoordig bevinden zich hier een restaurant, poolcafé en kantoorruimtes. Het pand telt vijf verdiepingen inclusief kelder en zolderverdieping. Het pand werd in 1878 herbouwd na een fikse brand in 1971 en heeft in de loop der jaren enkele interne verbouwingen ondergaan. Ontwerpopgave Ontwerp een ontmoetingsplek, geopend van 07:00 uur tot 24:00 uur. De ruimtelijkheid van het pand als geheel zal de meerwaarde zijn van ontmoetingen in werksfeer, privésfeer en verbindende activiteiten voor groepen van verschillende samenstellingen. Minimumeisen ontwerp Atrium als ruimtelijke attractie. Ontsluiten en verbinden van de verdiepingen met licht en Geenlucht.winkels
6 Rust +3 Vergaderruimte 6-10 personen +2 Flexwerkplekken/ Studieplekken +1 Meetingplekken 2-4 personen/ samenwerken 0 Horeca/ lounge en leesplekken Reuring -1 multifunctionele ruimte + CONCEPT Huidige situatie
proefrender conceptpresentatie
In het ontwerp van ‘seven twentyfour’ staat ontmoeten en dynamiek centraal. Een verspringend atrium, waarin de trappen zich bevinden, zorgt voor de dynamiek. Deze dynamiek stimuleert de verschillende bezoekers elkaar te ontmoeten. Door de positionering van de trappen en de daaruit voorvloeiende routing zijn er plekken van rust en reuring ontstaan. Voor extra licht en ruimtelijkheid zijn grote daklichten en brede vides gecreëerd. De bestaande constructie met pilaren en balken is hierbij het uitgangspunt voor het atrium. Deze ruimtelijke ingrepen in het ontwerp zorgen voor verbinding tussen de verschillende verdiepingen en functies. Het pand is een plek waar bezoekers alleen of met anderen naartoe kunnen komen. Een plek om te ontmoeten en te verbinden, te studeren, te werken, geïnspireerd te raken en te ontspannen. Een plek waar rust en reuring samenkomen.
7
8 SFEERBEELDEN
9 RENDERS EN TEKENINGEN Entree begane grond
10
zich enkele loungeplekken en is de open keuken. Achterin het pand zijn zitplekken met tafels of banken met een groot daklicht en een plantenbak die in direct contact staat met de buitenlucht. De grote schuiframen kunnen bij mooi weer open gezet worden zodat je binnen ook een beetje buiten bent.
11

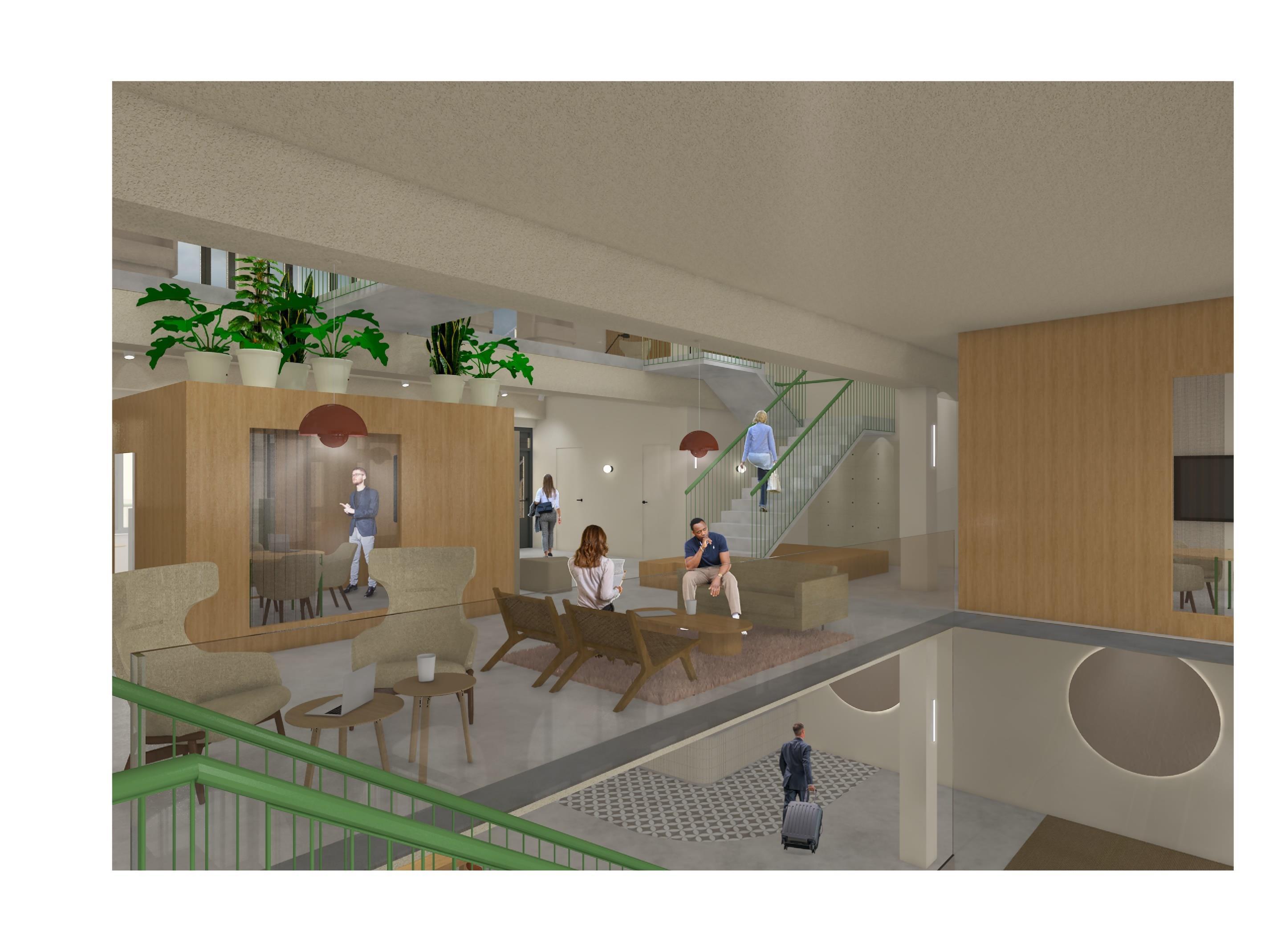

Begane grond De entree bevindt zich op de begane grond. Bij binnenkomst is direct het hoge atrium aan de voorgevel van het pand te zien, met daarin de trappen naar de kelder en de 1e verdieping. Op de begane grond is voldoende ruimte gecreëerd om te ontmoeten, te werken en een hapje te eten. Vooraan bevinden zich de bar met ontvangst en een leestafel met ruimte voor zo’n 10 personen. Bij de leestafel is een grote kast aanwezig met plek voor boeken, bord en gezelschapsspellen.Inhetmiddenbevinden
12
Kelder: Sanitair en bagageruimte Op de kelderverdieping, direct aan de voorzijde van het pand, bevinden zich de toiletten en de bagageruimte. De ruimtes zijn uitstekend bereikbaar via de trap of de lift. Hier bevinden zich de hoofdtoiletten, inclusief invalide toilet en ruime familietoilet. Via de doorgang kan de multifunctionele ruimte bereikt worden.
Wanneer de ruimte niet in gebruik is voor een speciale gelegenheid zal deze gebruikt kunnen worden als game area met een pingpongtafel en een interactieve gamewand.

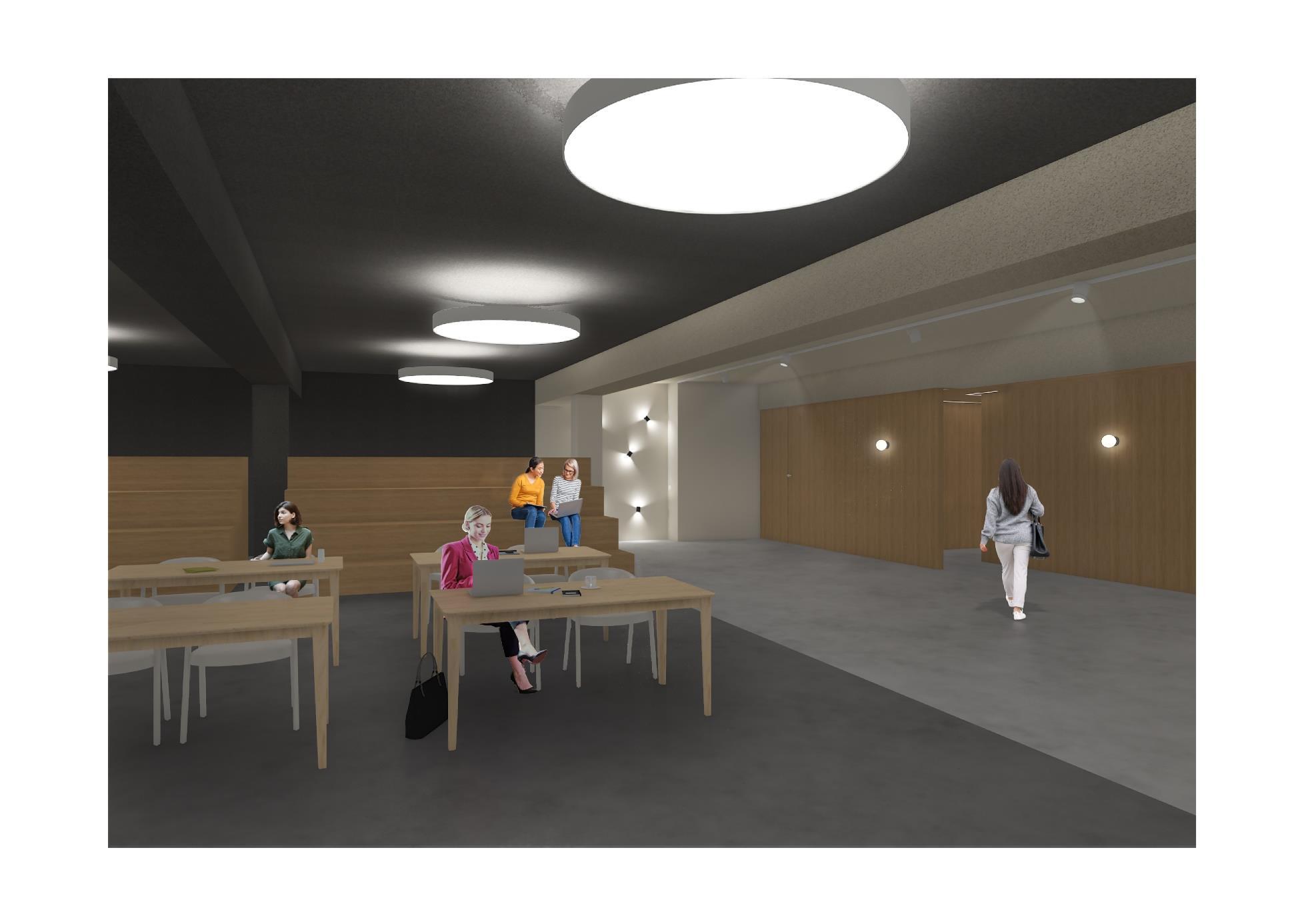

Kelder: Multifunctionele ruimte Verderop in de kelder kunnen lezingen, exposities en presentatie gehouden worden. De verrijdbare tribunetrappen kunnen, al dan niet samen met stapelbare tafels en stoelen, in verschillende opstellingen gebruikt worden. De ruimte is voorzien van een groot projectiescherm en akoestische wandbekleding.
13
14
Eerste verdieping Op deze etage is goed te zien dat er een verspringend atrium in het pand is aangebracht. Deze dynamische verdieping staat in het teken van samenwerken en ontmoeten. Er zijn twee afgesloten ruimtes voor maximaal 5 personen. Er zijn diverse flexibele zitplekken met poefen en enkele vaste zitplekken met onder andere akoestische zitjes. Op deze verdiepingen bevinden zich ook drie toiletten waarvan een invalidetoilet.
15
17

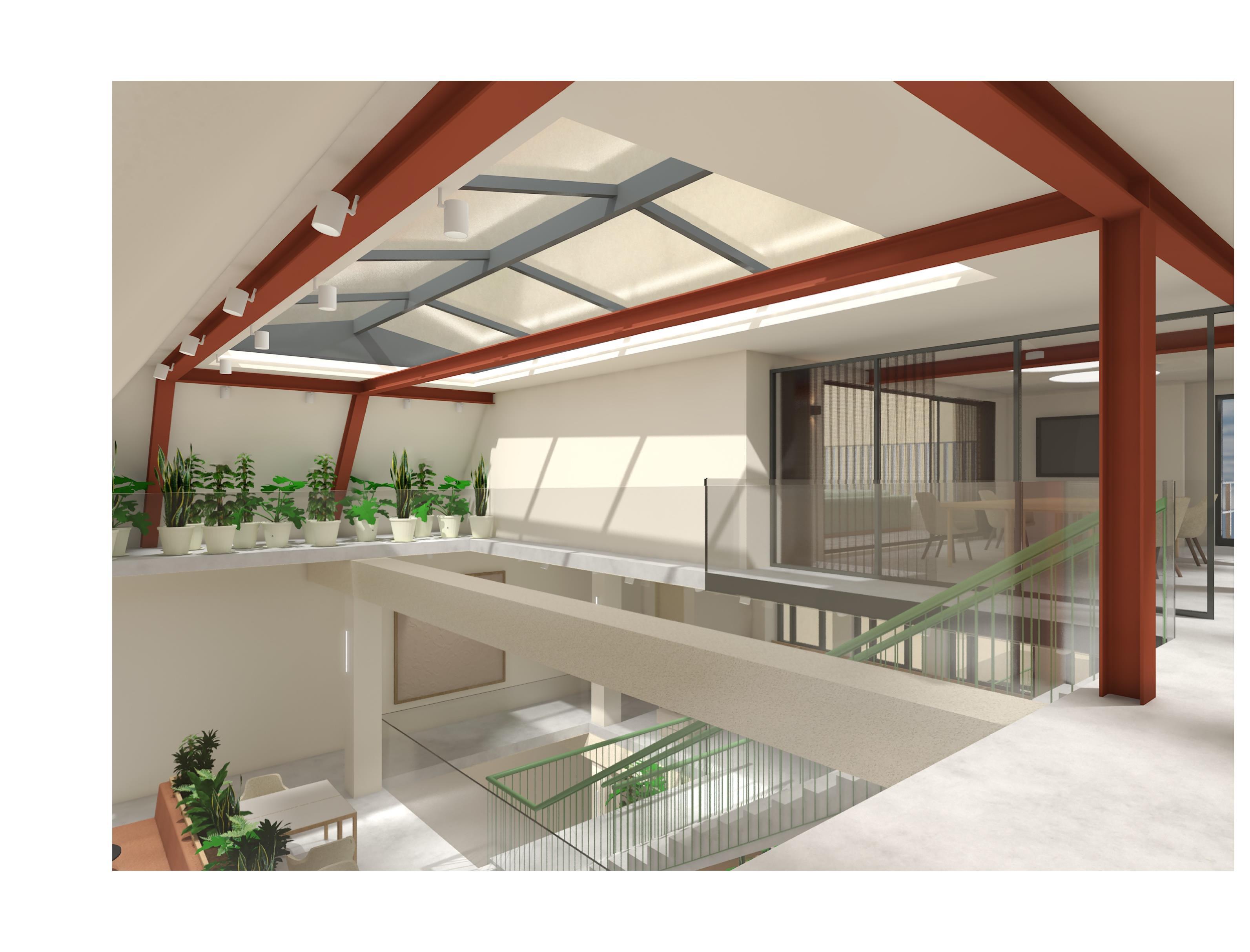

Tweede verdieping Op de volgende verdieping zijn individuele zitplekken gecreëerd. Aan de achtergevel zijn werkplekken voor het raam en aan de rand van het atrium staan enkele akoestische Aanfauteuils.devoorzijde is een lange bank met verschuifbare tafeltjes. Aan de achterzijde van deze bank staan enkele ruime bureaus.
Een plantenbak als scheiding zorgt voor privacy. Aan de voorzijde komt laat op de middag het zonlicht door de ramen naar binnen. Door het grote dakraam is het een lichte plek om te zitten.

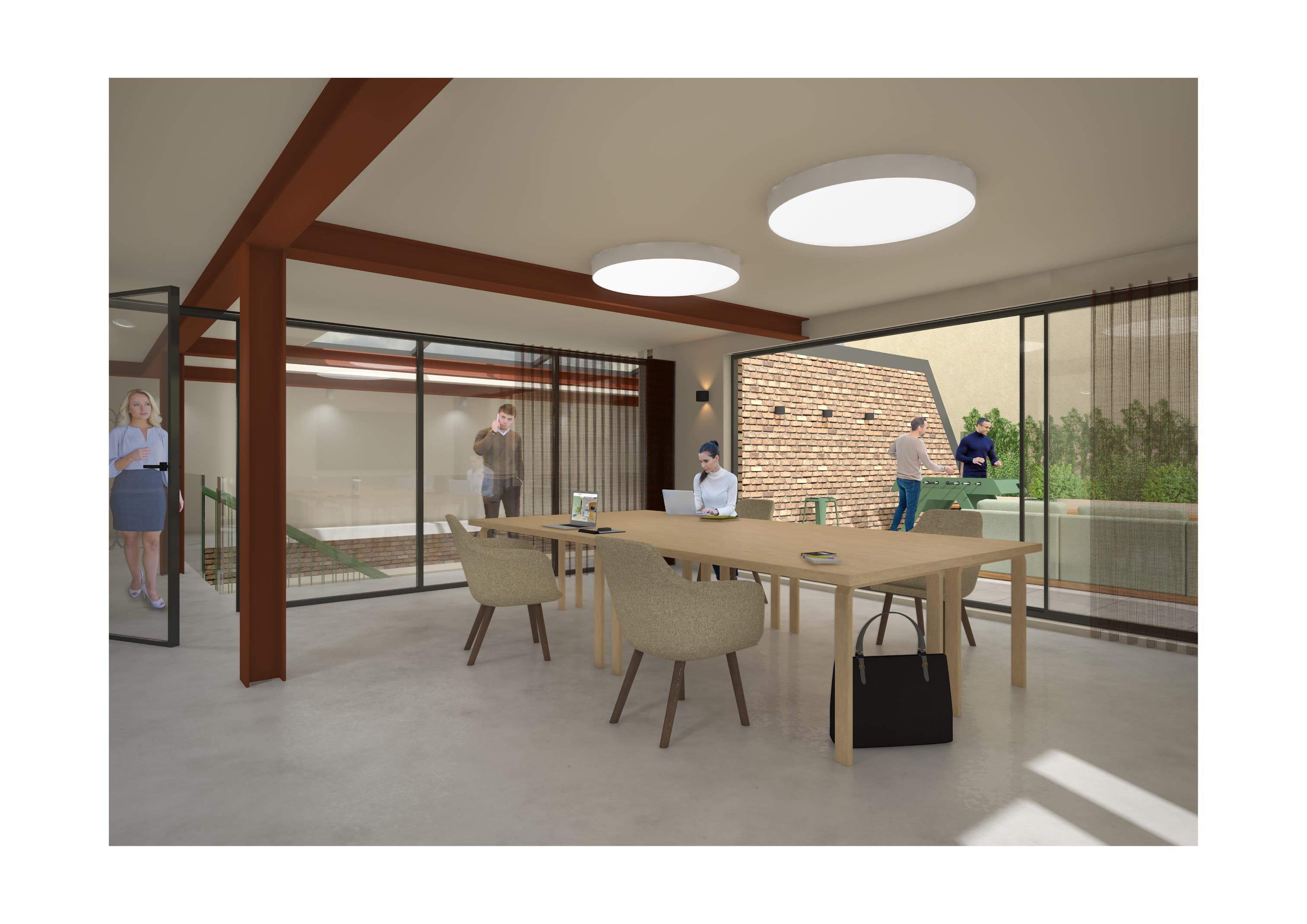

Zolderverdieping Op de bovenste verdieping is een afsluitbare ruimte voor maximaal 12 personen. Op deze verdieping bevindt zich ook een keukenblok waardoor deze ruimte geschikt is voor besloten bijeenkomsten. De trap kan beneden, indien nodig, gemakkelijk afgesloten worden. Er is een dakterras met voetbalspel en lounge set welke gebruikt kan worden in combinatie met de ruimte. Maar als deze niet in gebruik is, is deze voor alle bezoekers toegankelijk.
De bovenste verdieping is alleen bereikbaar met de trap.
18
19
De kelder is een multifunctionele ruimte. In de opslag is voldoende ruimte voor het opbergen van stapelbare tafels en stoelen. Ook kan hier de opklapbare en verrijdbare pingpongtafel opgeborgen worden. Op deze manier kan de ruimte gebruikt worden voor meerdere doeleinden en in verschillende opstellingen.
20
MEUBELPLAN KELDER
De verrijdbare tribunetrappen kunnen op vele manier gebruikt worden. Ze kunnen tegenover elkaar staan voor een meeting, naar elkaar gericht naar een presentatie of met de ruggen tegen elkaar voor een expositie. 4. Pedrale Ara 315 stapelbare stoel 5. Dutchglobe A line Ultra stapelbare en koppelbare tafel

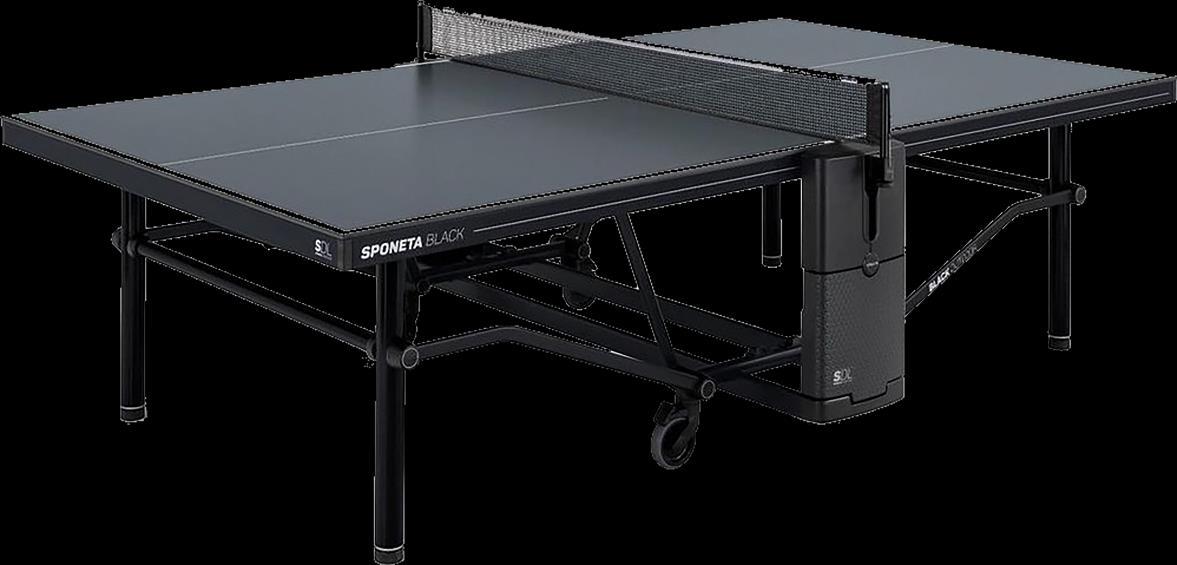

21 1. Montis domino.18 deep seater 2. Sponeta inklapbaarpingpongtafelenverrijdbaar 3. Maatwerk verrijdbare tribunetrap met opbergruimte 3 2 Alle gekozen meubelen zijn richtlijnen. Materialen en stoffen nader te bepalen.

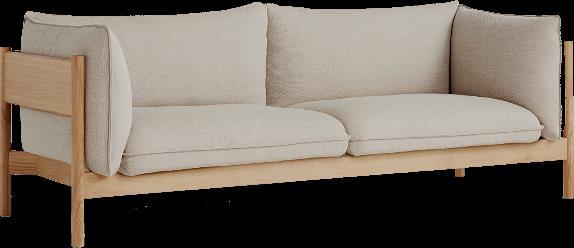

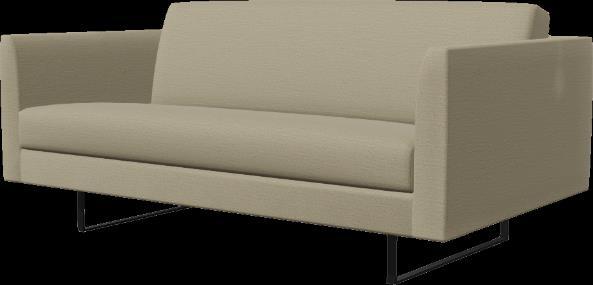

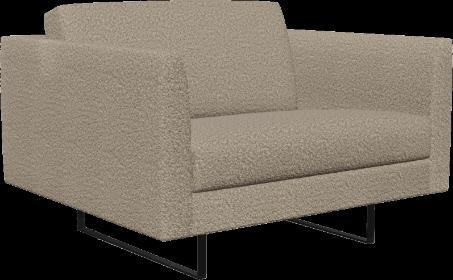

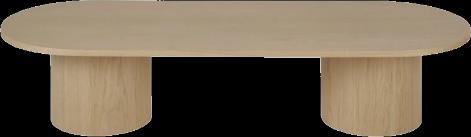

MEUBELPLAN BEGANE GROND 712 8 9 11 Op de begane grond zijn loungeplekken met verschillende type banken en fauteuils. Met een aangenaam vloerkleed met de hoogste gebruikersklasse voor de akoestiek en warmte. 7. Montis Axel 2,5 seater 8. Montis Axel 1,5 seater 9. Hay Arbour 10. Maisons du monde Caldera 11. HSM collection loungstoel teak/rotan 12. JABO 1631 515
23 3 2 1 4 5 6 Er zijn verschillende zitplekken op deze verdieping om bijvoorbeeld te kunnen lezen, wachten, eten, werken en ontmoeten. In de maatwerk leestafel is ruimte voor tijdschriften en kranten. 1. Montis Domino.18 deep seater 2. Maatwerk leestafel Decolegno S128 Pembroke 3. Satelliet meubelen camelia m986C UU AC 4. Maatwerk zitbank Decolegno S128 Pembroke/ Kirkby Design Flow Magma Rust 5. Satelliet meubelen Rush SC 6. Satelliet meubelen – onderstel: Amelie RND 45 TB/ blad: Decolegno S128 Pembroke Alle gekozen meubelen zijn richtlijnen. Materialen en stoffen nader te bepalen.

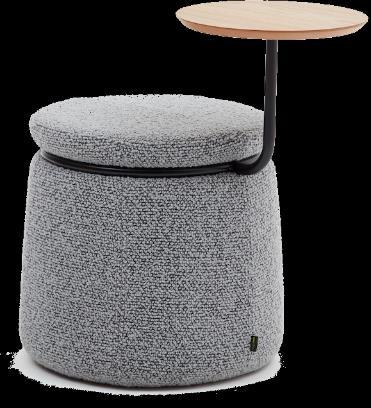

24 11 MEUBELPLAN 1E VERDIEPING 8 9 10 OP de 1e verdieping zijn verschillende zithoeken gecreëerd om ontmoeten en samenwerken te stimuleren. Flexibele plekken en vaste plekken vormen een dynamische sfeer. De poefjes van de Ice Floe kunnen gemakkelijk erbij gepakt worden als extra zitplek. Om een telefoongesprek te kunnen voeren zijn hier tevens 2 callbooths aanwezig. 8. WernerWorks Parkour Ice Floe 9. Liqui contract callbooth Robin 10. Herman Miller Reframe 11. Hay Bella bijzettafel 12. Herman Miller Lasso

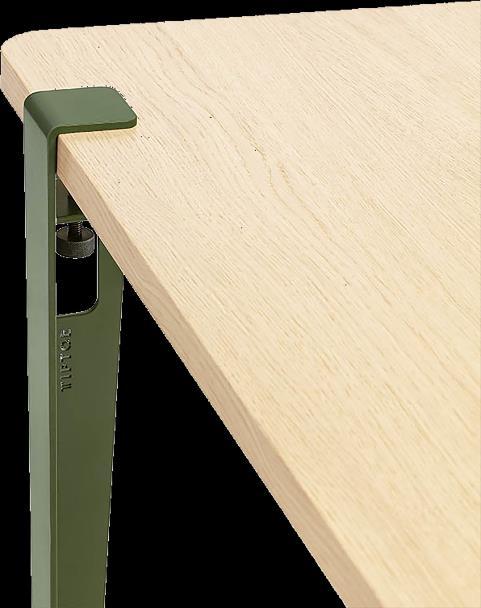

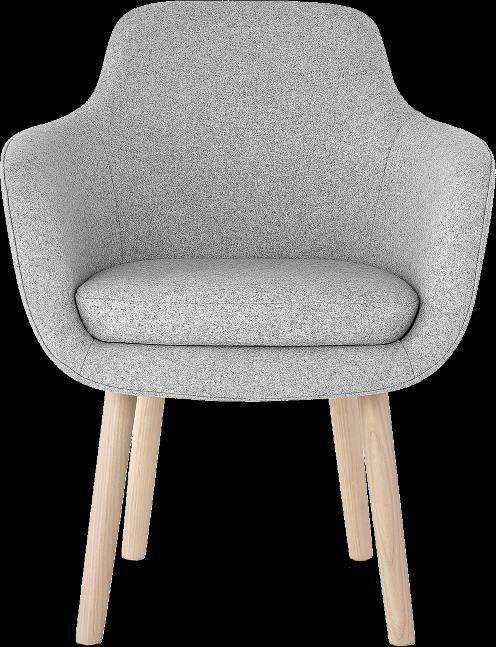

25 Alle gekozen meubelen zijn richtlijnen. Materialen en stoffen nader te bepalen. 1 2 4 6 5 7 3 In de 2 afgesloten ruimtes is plek voor 4 5 personen. De ruimtes zijn standaard voorzien van een ronde tafel, comfortabele stoelen en een tv scherm. De tafels zijn gemakkelijk te verplaatsen door de losse tafelpoten, mocht de ruimte voor een andere functie nodig zijn. De akoestische bankjes bieden plek voor 2 personen en vormen een rustige plek op de dynamische verdieping. 1. TipToe tafelpoot rozemarijn 2. Herman Miller Sabia 3. Herman Miller Pullman 2 personen 4. Montis Axel 2,5 seater 5. HSM collection loungstoel teak/rotan 6. Maisons du monde Caldera 7. Jabo 2628 280
MEUBELPLAN 2E VERDIEPING 7. Maatwerk individuele werkplekken met afscheiding 8. Herman Miller Sabia 9. Herman Miller Pullman 1 persoon 9 8 7
27 Alle gekozen meubelen zijn richtlijnen. Materialen en stoffen nader te bepalen. Op de 2e verdieping zijn rustige zit en werkplekken gecreëerd. Akoestische fauteuils, een bank met verschuifbare tafeltjes, werkplekken voor het raam en ruime bureaus zijn aanwezig. 8. Herman Miller Reframe 9. Hay Bella bijzettafel 10. Jabo 2628 280 11. Maatwerk – bank met verschuifbare tafels 12. Maatwerk tafels met tafelblad van Forbo Desktop Mushroom 4176 13. Herman Miller Sabia bureaustoel 2 1 3 4 6 5
28 MEUBELPLAN ZOLDER Op de bovenste verdieping bevindt zich een dakterras gekoppeld aan de vergaderruimte. Een outdoor voetbaltafel en een lounge set zorgen voor verbinding en ontspanning. Door de glazen plaat op de voetbaltafel kan deze tevens gebruik worden als tafel. 1. RS Barcelona voetbaltafel met glasplaat groen 2. RS Barcelona barstoeltjes 3. SUNS lounge set Aspen 5 6 7

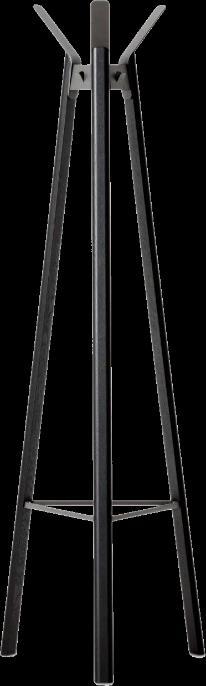

29 Alle gekozen meubelen zijn richtlijnen. Materialen en stoffen nader te bepalen. OP de 3e verdieping bevindt zich een vergaderruimte voor maximaal 12 personen. De tafels zijn stapelbaar waardoor de ruimte flexibel gebruikt kan worden in verschillende opstellingen.14.Dutchglobe A line Ultra stapelbare en koppelbare tafel 15. Herman Miller Sabia 16. Cascando Fuse kapstok 17. STRUIS designboard 1 2 4 3

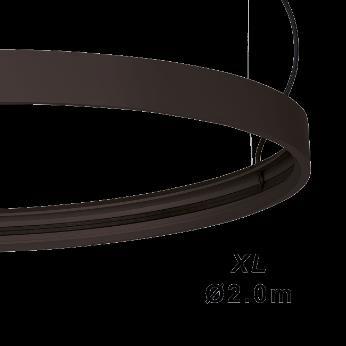

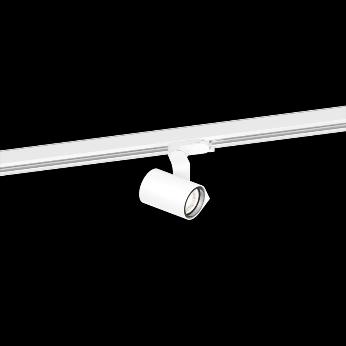

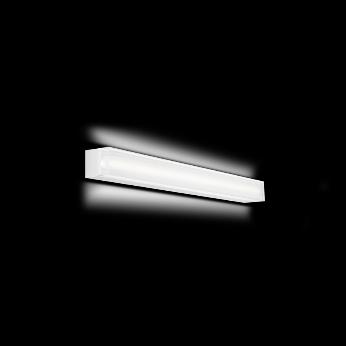

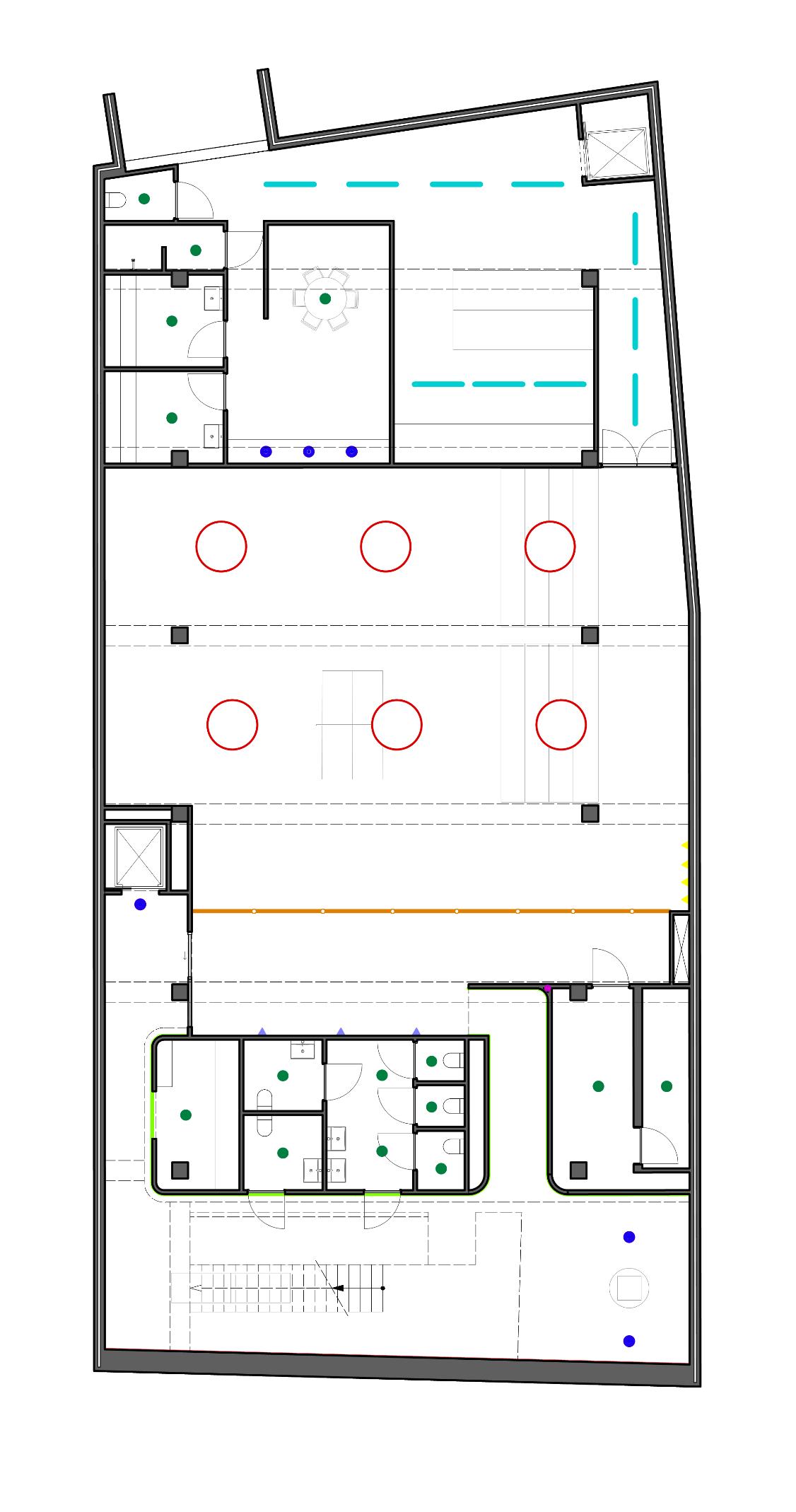

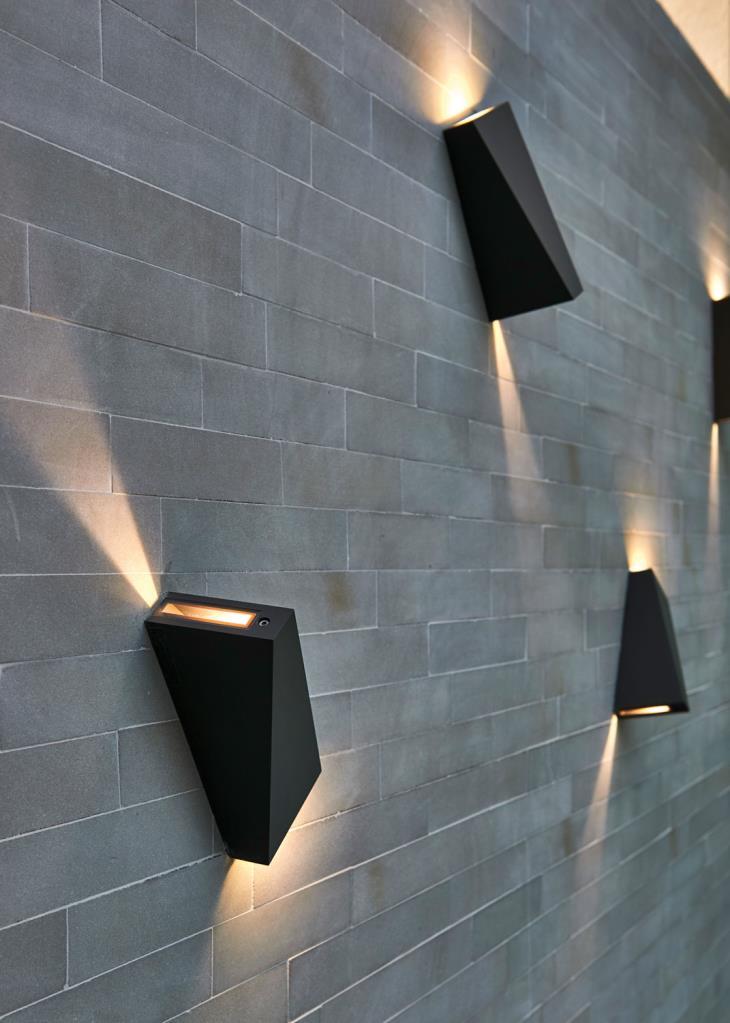

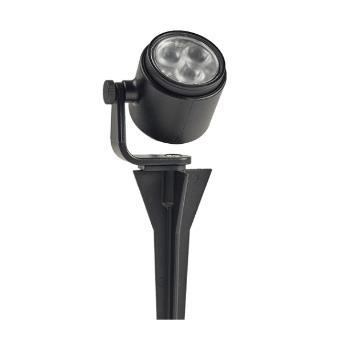

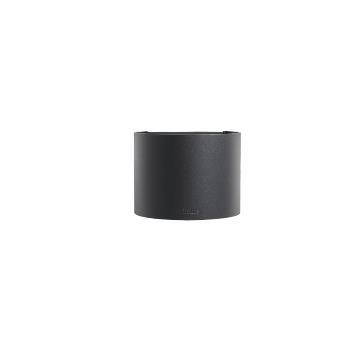

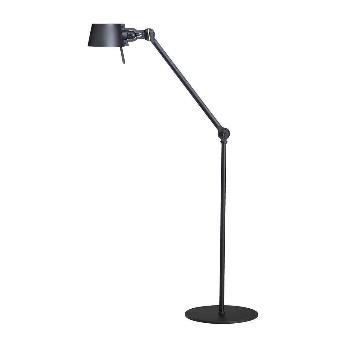

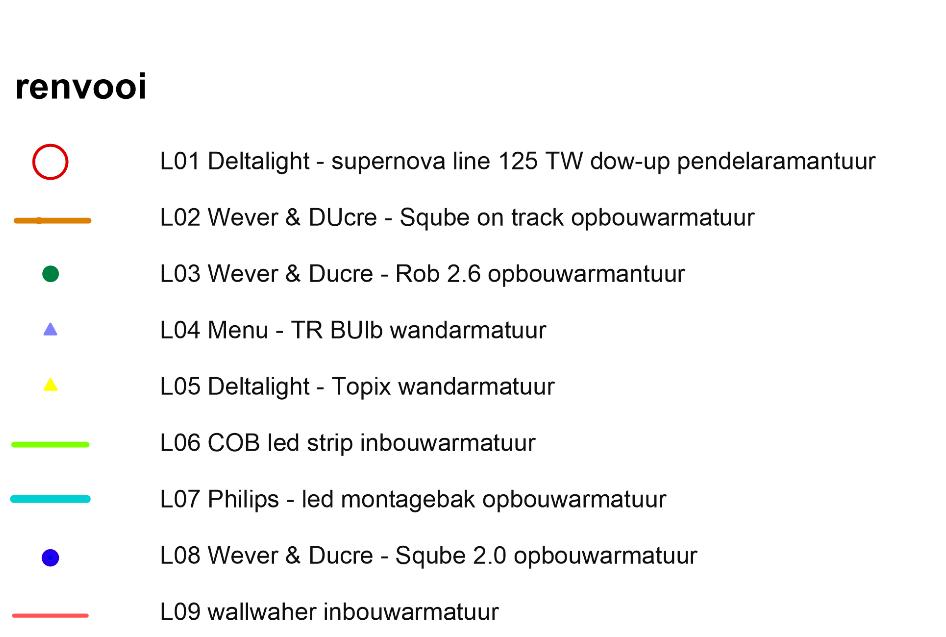

30 LICHTPLAN KELDER L05 L06 L09 L06
31 L01 L02 L03 L0L048L07L05 L06

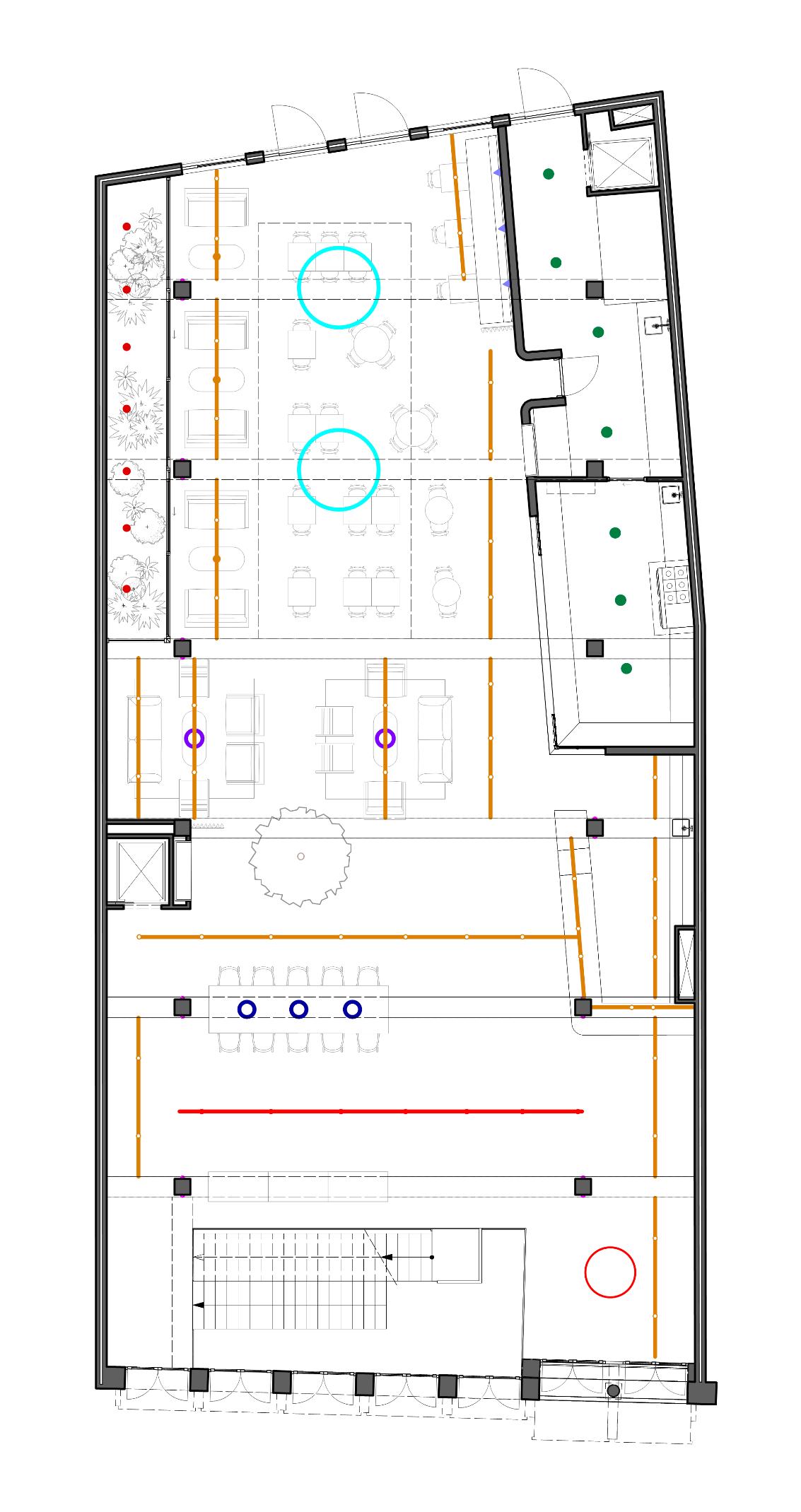

32 LICHTPLAN BEGANE GROND L13 L10 L12
33 L01 L02 L03 LL0413L12L11L10 L14
34 LICHTPLAN 1E VERDIEPING L5 L04
35 L02 L03 L04 LL0815L14L11
LICHTPLAN 2E VERDIEPING L17 L01 L11
37 L01 L02 L03 LL0617L16L11
38 LICHTPLAN ZOLDER L01 L18 L19
39 L01 L02 LL0619L18
MATERIALENPLAN Akoestische materialen 1. Spuitplafond cellulosevezelsvanAcoustIQ 2. Kleur op maat spuitplafond (suggestie F&B 228) 3. I wood panel LijnM 4. Vilt antracietAangenaamkelderverdiepingAkoestiek23 12 3 4
41 5. Gietvloer (definitieve kleur iom leverancier op locatie te bepalen) 6. Kozijnen RAL 7043 7. Metalen spanten zolder Sikkens C8.40.30 8. Maatwerk kasten Decolegno FA44 Penelope 9. Trapleuningen Sikkens K2.30.50 10. Glas keuken Ribglas Glazz.nl 11. Tegels bar en keuken Mesilla tegels 5x25cm 12. Maatwerk meubels en tafels Decolegno S128 pembroke 13. Transparante gordijnen Vescom Teon 8085.02 14. Patroontegels horeca Cementtegels mosaic factory kleuren GTL / GPL 15. Wanden F&B 274657 89510 512511 131415
42 MAATWERKMEUBEL
43

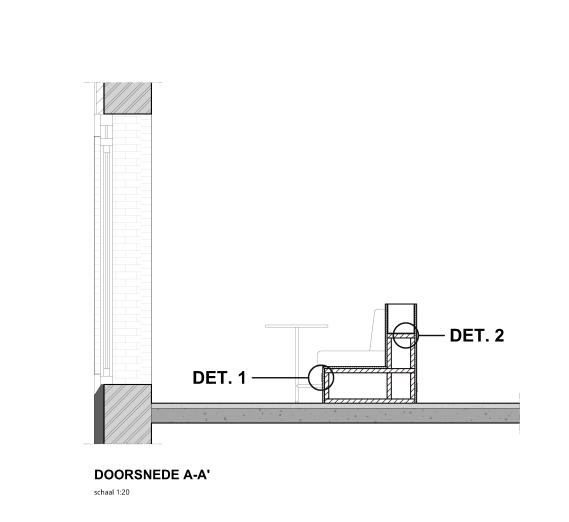

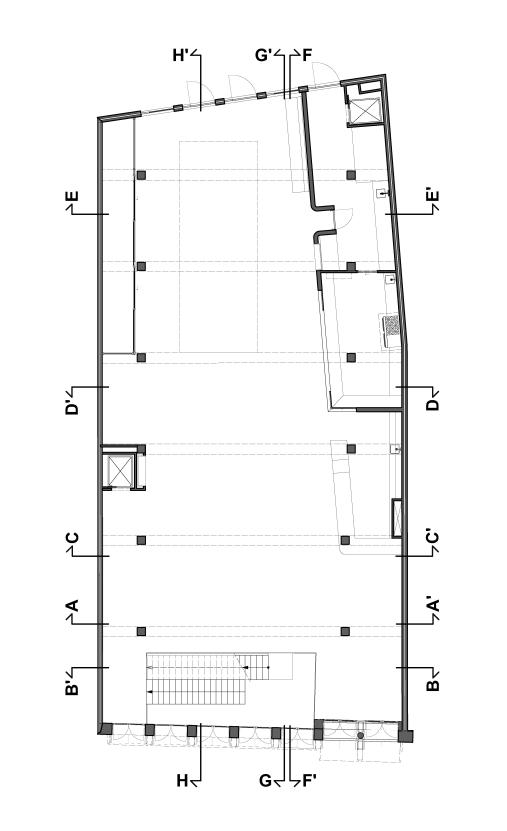

44 DOORSNEDEN
