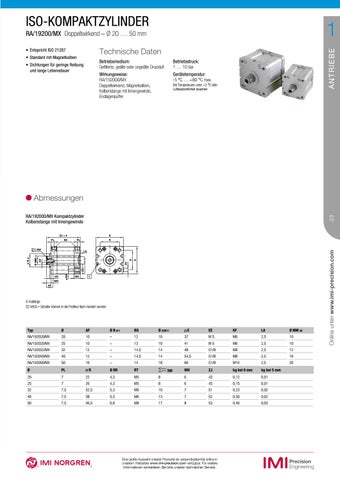

ISO-KOMPAKTZYLINDER
1
RA/19200/MX Doppeltwirkend – Ø 20 … 50 mm
• Standard mit Magnetkolben • Dichtungen für geringe Reibung und lange Lebensdauer
Betriebsmedium: Gefilterte, geölte oder ungeölte Druckluft
Betriebsdruck: 1 … 10 bar
Wirkungsweise: RA/192000/MX Doppeltwirkend, Magnetkolben, Kolbenstange mit Innengewinde, Endlagenpuffer
Gerätetemperatur: -5 °C … +80 °C max.
A N TR I E B E
Technische Daten
• Entspricht ISO 21287
Bei Temperaturen unter +2 °C bitte Luftbeschaffenheit beachten
Abmessungen 23
RA/192000/MX Kompaktzylinder Kolbenstange mit Innengewinde E
ZJ + # EE
R RT
ø CD H 11 ø RR
VD WH
BG
E
LA
KF
ø B d11
SW Ø MM h 9
R
PL
1
AF
# Hublänge 1 M/50 – Schalter können in die Profilnut flach montiert werden
Typ
Ø
AF
Ø B d11
BG
Ø CDH11
RA/192020/MX
20
10
–
12
10
E 37
EE
KF
LA
Ø MM h9
M5
M6
2,5
10
RA/192025/MX
25
10
–
13
10
41
M5
M6
2,5
10
RA/192032/MX
32
12
–
14,5
14
48
G1/8
M8
2,5
12
RA/192040/MX
40
12
–
14,5
14
54,5
G1/8
M8
2,5
16
RA/192050/MX
50
16
–
14
18
66
G1/8
M10
2,5
20
Ø
PL
Ø RR
RT
WH
ZJ
kg bei 0 mm
kg bei 5 mm
R
SW
20
7
22
4,3
M5
8
6
43
0,12
0,01
25
7
26
4,3
M5
8
6
45
0,15
0,01
32
7,5
32,5
5,3
M6
10
7
51
0,23
0,02
40
7,5
38
5,3
M6
13
7
52
0,30
0,02
50
7,5
46,5
6,8
M8
17
8
53
0,46
0,03
Eine große Auswahl unserer Produkte ist versandkostenfrei online in unserem Webstore www.imi-precision.com verfügbar. Für weitere Informationen kontaktieren Sie bitte unseren technischen Service.
Online unter www.imi-precision.com
