5 anni senza rotture

Prodotto selezionato per:

ITALIANO

5 anni senza rotture

+30% capacità raffrescamento -30% consumo energetico

Risultati raggiunti dai dry cooler solo se dotati del programma di manutenzione preventiva “5 anni senza rotture”.

IDROTECH Copyright© Idrobase Group. All rights reserved. Raffreddamento adiabatico per dry cooler con manutenzione programmata Manutenzione pompa 750 ore Manutenzione pompa 1500 ore Manutenzione macchina 3000 ore Manutenzione macchina 750 ore

FOG Adiabatico 5 Anni Senza Rotture

FOG Adiabatico 5 Anni Senza Rotture è un sistema adiabatico ad alta pressione per dry cooler pensato, studiato e ingegnerizzato per mantenere le performance costanti e ottimali per 5 Anni, eliminando così fermi macchina e richiesta di assistenza.

Descrizione

ZX.75IBG10 - Set

Optional

B, 750 ore, pompa 4L

ZX.150IBG10 - Set manutenzione D, 1500 ore, pompa 4L

ZX.75F70-C - Set manutenzione E, 750 ore, Fog 70 Extra

ZX.300F70-B - Set manutenzione F, 3000 ore, Fog 70 Extra

Descrizione

Kit lavaggio completo di pistola ECO1, Lancia CdR 80, pressofusa, con piega - uscita 1/4” NPT-F 900mm, tubo 10m.

Vantaggi principali

• Aumento della capacità di raffreddamento fino al 30%

• Riduzione del consumo energetico fino al 30%

• Aumenta l’efficienza del sistema HVAC e riduce i costi di esercizio

• La manutenzione è ridotta al minimo e prolunga la vita del sistema

• Bassi costi di investimento

• Rapida installazione

Copyright© Idrobase Group. All rights reserved.

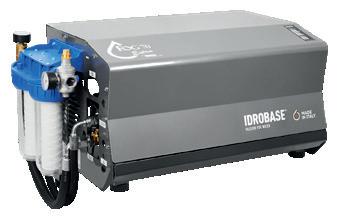

Kit Sistema Adiabatico Descrizione ZX.FAD-0401 1 dry cooler FOG 70, 70bar modulo misting, 4l/min 1,5kW (3x100V) • Tubo in poliammide per alte pressione ø9,6mm (in metri) 1 Tubo in acciaio inox AISI 303 ø9,6mm 52 Slip lock smart ø9,6mm, in acciaio inox AISI 303 50 Pinza troncatubi per tubo poliammide ø2-12mm 1 Raccordo rapido giunzione tubi, “tee”, ø9,6mm 4 Tappo fine linea in acciaio inox AISI, ø9,6mm 4 Kit Manutenzione
manutenzione

5 anni senza rotture

Copyright© Idrobase Group. All rights reserved. IDROTECH

ore

MANUTENZIONE

Set A

A

Manutenzione pompa a:

500 ore, 1.500 ore, 2.500 ore, ecc

Set B

B

Manutenzione pompa a:

750 ore, 2.250 ore, 3.750 ore, ecc

Set C

C

Manutenzione pompa a:

1.000 ore, 2.000 ore, 3.000 ore, ecc

Set D

D

E

Manutenzione pompa a: 1.500 ore, 3.000 ore, 4.500 ore, ecc

Set E

Manutenzione macchina a:

750 ore, 1.500 ore, 2.250 ore, 3.750 ore, ecc

Set F

F

Manutenzione macchina a: 3.000 ore, 6.000 ore, 9.000 ore, ecc

• • • • • • • • • • • • • • • • • • • • • Copyright© Idrobase Group. All rights reserved. SET MANUTENZIONE
MANUTENZIONE POMPA E MACCHINA
POMPA
500
750
1.000 ore 1.500 ore 2.000 ore 2.250
2.500
3.000
3.500
3.750
4.000
4.500
→ ∞
E MACCHINA
ore
ore
ore
ore
ore
ore
ore
ore

MANUTENZIONE POMPA

IDROBASE SERIE FS2 (21L)

Set B - manutenzione pompa 750 ore composto da:

750hrs - h.p. industrial pumps maintenance

Frenafiletti

Grasso Tecnico

Set D - manutenzione pompa 1500 ore composto da:

1500hrs - h.p. industrial pumps maintenance

Frenafiletti

Grasso Tecnico

Copyright© Idrobase Group. All rights reserved. IDROTECH ESEMPIO
Kit valvoline + O-ring Kit anelli tenuta Olio minerale per pompe a.p. Kit revisione completa pistone Kit valvoline + O-ring Set paraolio pistoni Set pistoni ceramica Kit fissaggio pistoni Olio minerale per pompe a.p.

MANUTENZIONE MACCHINA

FOG 70 EXTRA (ZX.F70X21)

Set E - manutenzione macchina 750 ore composto da:

750hrs - HP industrial fog module maintenance

revisione

Set F - manutenzione macchina 3000 ore composto da:

Elettrovalvola in ottone, NC, 3/8” FF, 230V (1)

Elettrovalvola in ottone, NC, 1/4” FF, 230V (2)

Pressostato (3)

Valvola by pass (4)

3000hrs - HP industrial fog module maintenance Copyright©

Cartuccia in filo avvolto da 1micron (5)

Cartuccia in filo avvolto da 5micron (6)

Interruttore termico Tubo trasparente Ø7x10mm

(1) (3) (5) (2) (4) (6)
Idrobase Group. All rights reserved.
Kit valvola by-pass Viti cave con rosetta Cartuccia in filo avvolto da 1micron Cartuccia in filo avvolto da 5micron Frenafiletti Grasso Tecnico
ESEMPIO
Frenafiletti Grasso Tecnico
