Programación de las puertas en sentido de cierre y de apertura
Abrir/bloquear
Programación de las puertas en sentido de cierre y de apertura
Indicación:
Condición previa: vehículo parado, freno de estacionamiento accionado, presión del sistema > 7 bares, tensión de la batería 24 V, red de a bordo conectada, sistema eléctrico conectado.
Indicación:
La programación no es una reparación de averías. Si aparece de nuevo una avería después de efectuar la programación, deberá eliminarse la causa de dicha avería.
Indicación:
Programar siempre las puertas en dirección de cierre y en dirección de apertura.
Precaución:
La unidad de control de la puerta 1 está siempre programada específicamente en función del vehículo. No efectuar la sustitución de unidades de control a modo de prueba.
Indicación:
En caso de aparecer simultáneamente averías en la puerta 1 y en otra puerta, programar siempre primero la puerta 1.
M72_00-0066-01
Desenclavar (2) la tapa de mantenimiento (1) situada sobre la puerta respectiva y abrirla.
M72_00-0068-01
Presionar el interruptor de taller (3) y mantenerlo presionado para programar la puerta en dirección de cierre.
Se cierra la puerta. Abrir/bloquear
M72_00-0067-01

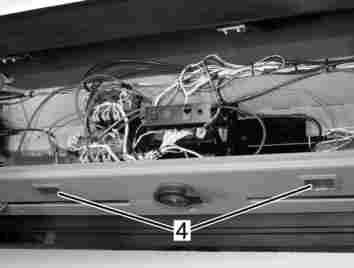

Esperar a que se ilumine intermitentemente la luz de umbral (4).
Indicación:
La luz de umbral (4) se ilumina intermitentemente una vez en la puerta 1, dos veces en la puerta 2 y tres veces en la puerta 3, etc.
Indicación:
La iluminación intermitente señaliza que se ha efectuado un proceso de reprogramación correcto en dirección de cierre.
Abrir/bloquear
M72_00-0068-01
Soltar el interruptor de taller (3).
Indicación:
Soltar el interruptor de taller (3) sólo una vez finalizada la secuencia de intermitencias (una vez en la puerta 1, dos veces en la puerta 2 y tres veces en la puerta 3, etc.).
La puerta ha quedado reprogramada en dirección de cierre. Presionar el interruptor de taller (3) y mantenerlo presionado para programar la puerta en dirección de apertura. Se abre la puerta.
M72_00-0067-01
Esperar a que se ilumine intermitentemente la luz de umbral (4).
Indicación:
La iluminación intermitente señaliza que se ha efectuado un proceso de reprogramación correcto en dirección de apertura.
Indicación:
La luz de umbral (4) se ilumina intermitentemente una vez en la puerta 1, dos veces en la puerta 2 y tres veces en la puerta 3, etc.
M72_00-0068-01
Soltar el interruptor de taller (3).
Indicación:
Soltar el interruptor de taller (3) sólo una vez finalizada la secuencia de intermitencias (una vez en la puerta 1, dos veces en la puerta 2 y tres veces en la puerta 3, etc.).
La puerta ha quedado reprogramada en dirección de apertura. Desconectar primero el sistema eléctrico, a continuación la red de a bordo y esperar aprox. 5 segundos. Los valores reprogramados se memorizan en la unidad de control. Conectar nuevamente la red de a bordo y a continuación el sistema eléctrico. La puerta trabaja con los valores reprogramados.
Abrir/bloquear
M72_00-0066-01
Cerrar y bloquear (2) la tapa de mantenimiento (1) situada sobre la puerta respectiva.
