Arranque mediante alimentación ex- terna con las baterías del vehículo dispuestas una junto a la otra
Autoayuda
Indicación:
Antes de desconectar el cable auxiliar de arranque, activar un consumidor importante del vehículo receptor de energía tal como las luces del vehículo, el calefaccionado de cristales o la ventilación, a fin de evitar picos de tensión.
Arranque mediante alimentación externa con las baterías del vehículo dispuestas una junto a la otra
¡Peligro!
¡Peligro de sufrir accidentes! Asegurar el vehículo para impedir su desplazamiento.
Girar la llave en el interruptor de encendido y arranque hacia atrás hasta el tope (posición "0").
M54_00-0531-01
Abrir la tapa de mantenimiento del compartimento de las baterías (1).
Autoayuda
M54_00-0684-01

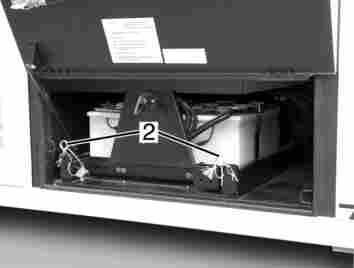

Extraer la clavija elástica de fijación (2) del bastidor de soporte de baterías.
M54_00-0685-01
Sacar el bastidor portante de las baterías tirando con ambas manos de los asideros de transporte (3).
Conectar primero un extremo del cable positivo en el polo (+) de la batería descargada y el otro extremo en el polo (+) de la batería transmisora. Conectar el cable negativo en el polo (-) de la batería transmisora y a continuación unir el otro extremo a una pieza de metal maciza atornillada al armazón del vehículo que recibe corriente.
Indicación:
¡Embornar a la mayor distancia posible de la batería en carga!
Poner en marcha el motor del vehículo transmisor a un número de revoluciones de ralentí más elevado. Arrancar el motor del vehículo receptor de la forma habitual y mantenerlo al ralentí. Parar el motor del vehículo transmisor. Desconectar completamente de negativo o masa el cable auxiliar de arranque, a continuación desconectar el cable positivo.
