Combiné d'instruments

Combiné d'instruments

Rep. Description Page

20 Horloge de programmation du chauffage auxiliaire (option) 21 Contacteur de démarrage 22 Commutateur à clé pour l'abaissement du véhicule 23 Interrupteur général de sécurité (arrêt d'urgence) 24 Bouton d'urgence mode de secours (boîte de vitesses Voith seulement) 25 Bouton "réglage colonne de direction" 26 Interrupteur général de sécurité 122

124

Rep. Description Page

26 Bouton mémoire de données d'accidents (UDS) 27 Contacteur de desserrage de secours frein antidémarrage 28 Levier frein de stationnement

Combiné d'instruments

Remarque :

Les symboles s'affichant sur le combiné d'instruments peuvent varier en fonction des souhaits du client.

Danger !

Risque d'accident ! Lorsque le "voyant d'alerte rouge" (6) s'allume, arrêter immédiatement (faire attention à la circulation). Le comportement du véhicule en roulage et au freinage peut changer. Avertir un Point Service OMNIplus !

Prudence :

Lorsque le "voyant d'alerte jaune" (7) s'allume, vous pouvez continuer à utiliser le véhicule avec prudence, mais vous devez vous rendre à la prochaine occasion dans un Point Service OMNIplus.

Remarque :

Si le système antimise en portefeuille présente un incident signalé par l'allumage du voyant d'alerte rouge associé au message "Incident antimise en portefeuille", le véhicule est automatiquement freiné à une vitesse maximale de 50 km/h.

Combiné d'instruments

Combiné d'instruments

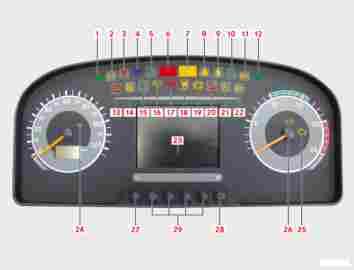

Rep. Description Page

1 Voyant de contrôle clignotant gauche 2 Voyant de contrôle trappes 3 Voyant de contrôle radio 4 Voyant de contrôle feux de route/appel de phares 5 Voyant de contrôle feux de croisement 6 non occupé 7 non occupé 8 Arrêt demandé 9 Arrêt demandé personnes âgées

Rep. Description Page

10 Voyant de contrôle position de porte 11 Arrêt demandé 12 Voyant de contrôle clignotant droit 13 Voyant de contrôle pression des pneus 14 Voyant de contrôle composteur 15 Voyant de contrôle de la régénération du FAP 16 Indication correcteur d'assiette 17 Indication frein de halte

Combiné d'instruments

Rep. Description Page

18 Voyant de contrôle ESP 19 Voyant de contrôle incident freinage 20 Voyant de contrôle de la rampe 21 Indication demande de rampe 22 Arrêt demandé 23 Écran (afficheur) 24 Voyant tachygraphe 25 Signalisation d'anomalie, défauts liés aux émissions (MIL)

Combiné d'instruments

Rep. Description Page

26 Signalisation d'anomalies du système d'épuration des gaz d'échappement (système SCR) 27 Remise à zéro du compteur kilométrique journalier 28 Touche de variateur 29 Touches dont la fonction varie selon l'affichage
