Écarter, rabattre le projecteur, ou le pare-chocs d'angle
Danger !
Risque de blessure ! Risque de coupures ! Attention en sortant du véhicule à ne pas se blesser sur la vitre cassée !
Écarter, rabattre le projecteur, ou le pare-chocs d'angle.
Remarque :
Conditions : véhicule calé et sécurisé pour empêcher tout démarrage inopiné, trappe avant ouverte.
Danger !
Ne pas déplacer le véhicule lorsque le pare-chocs d'angle est déverrouillé ou déployé !

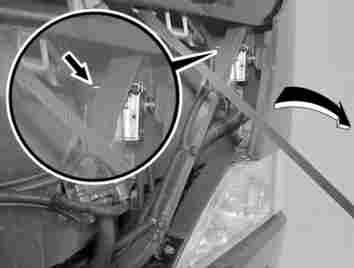

M88_20-0001-01
Déplacer vers la gauche le levier (flèche) situé à l'arrière de la serrure de la trappe.
Remarque :
Le sens du mouvement "vers la gauche" (par rapport au sens de la marche) vaut pour les deux pare-choc d'angle.
Remarque :
Le pare-chocs d'angle est également retenu par une serrure à arrachage.
Prendre le pare-chocs d'angle au-dessus du projecteur et le tirer dans le sens de la flèche contre la résistance de la serrure à arrachage.
Remarque :
Le sens de la flèche signifie : obliquement, du milieu du véhicule vers l'avant.
Remarque :
L'angle de déploiement est limité à 60°C environ par une sangle de retenue.
Pour refermer le pare-chocs d'angle, le faire pivoter vers le haut et l'enfoncer contre la serrure de la trappe.
Prudence :
Avant de refermer le pare-chocs d'angle, respecter la position de la languette de fermeture de la serrure à arrachage, corriger si nécessaire.
Danger !
Risque d'accident par ouverture spontanée du pare-chocs d'angle. Il faut sentir le verrouillage de la serrure à arrachage et de la serrure de la trappe. Le cas échéant, vérifier que la serrure de trappe est bien en place en tirant légèrement ou en remuant le pare-chocs d'angle dans le sens d'ouverture.
