Wpasowywanie drzwi w kierunku zamykania i otwierania
M72_00-0066-01
Zamknąć pokrywę serwisową (1) nad właściwymi drzwiami i zaryglować (2). Wpasowywanie drzwi w kierunku zamykania i otwierania
Wskazówka: Warunek: Pojazd zatrzymany, hamulec postojowy uruchomiony, zapas ciśnienia > 7 bar, napięcie akumulatora 24 V, sieć pokładowa włączona, instalacja elektryczna włączona.
Wskazówka: Wpasowanie drzwi nie jest usunięciem zakłócenia! Jeśli po wpasowaniu drzwi zakłócenie wystąpi ponownie, wówczas należy usunąć przyczynę zakłócenia.
Wskazówka: W przypadku jednoczesnego wystąpienia zakłócenia w drzwiach 1 i innych drzwiach należy najpierw wpasować drzwi 1. Wskazówka: Drzwi wpasowywać zawsze w kierunku zamykania i otwierania.
Ostrożnie: Sterownik drzwi 1 jest zaprogramowany odpowiednio do pojazdu. Nie przeprowadzać wymiany sterowników na próbę.
M72_00-0066-01
Odryglować (2) i otworzyć pokrywę serwisową (1) nad właściwymi drzwiami.
M72_00-0068-01
Przytrzymać wciśnięty przycisk warsztatowy (3), aby wpasować drzwi w kierunku zamykania. Drzwi zamykają się.
M72_00-0067-01

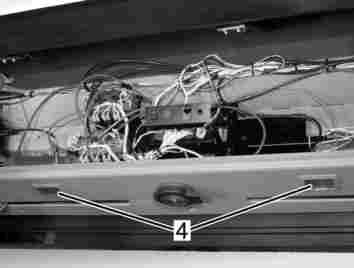

Odczekać, póki nie zacznie migać kontrolka wsiadania (4).
Wskazówka: Miganie sygnalizuje właściwy przebieg wpasowania drzwi w kierunku zamykania.
Wskazówka: Kontrolka wsiadania (4) miga raz przy drzwiach 1, dwa razy przy drzwiach 2 i trzy razy przy drzwiach 3 itd.
M72_00-0068-01
Zwolnić przycisk warsztatowy (3).
Wskazówka: Przycisk warsztatowy (3) można zwolnić dopiero wtedy, gdy wyłączone zostanie miganie (jeden raz w przypadku drzwi 1, dwa razy w przypadku drzwi 2 i trzy razy w przypadku drzwi 3 itd.). Otwieranie/Zamykanie Wpasowywanie drzwi w kierunku zamykania i otwierania
Drzwi zostały wpasowane w kierunku zamykania. Przytrzymać wciśnięty przycisk warsztatowy (3), aby wpasować drzwi w kierunku otwierania. Drzwi otwierają się.
M72_00-0067-01
Odczekać, póki nie zacznie migać kontrolka wsiadania (4).
Wskazówka: Miganie sygnalizuje właściwy przebieg wpasowania drzwi w kierunku otwierania.
Wskazówka: Kontrolka wsiadania (4) miga raz przy drzwiach 1, dwa razy przy drzwiach 2 i trzy razy przy drzwiach 3 itd.
M72_00-0068-01
Zwolnić przycisk warsztatowy (3).
Wskazówka: Przycisk warsztatowy (3) można zwolnić dopiero wtedy, gdy wyłączone zostanie miganie (jeden raz w przypadku drzwi 1, dwa razy w przypadku drzwi 2 i trzy razy w przypadku drzwi 3 itd.).
Drzwi zostały wpasowane w kierunku otwierania. Najpierw wyłączyć instalację elektryczną, a następnie sieć pokładową i odczekać ok. 5 sekund. Dopasowane na nowo wartości zapisane zostaną w sterowniku. Włączyć sieć pokładową a następnie z powrotem włączyć instalację elektryczną. Drzwi pracują na dopasowanych na nowo wartościach.
M72_00-0066-01
Zamknąć pokrywę serwisową (1) nad właściwymi drzwiami i zaryglować (2).
