Składanie i rozkładanie reflekto- rów lub odbojników
Składanie i rozkładanie reflektorów lub odbojników
Wskazówka: Warunki: Pojazd zabezpieczony przed samoczynnym ruszeniem, maskownica otwarta.
Niebezpieczeństwo! Nie ruszać pojazdem jeśli jest odbezpieczony lub rozłożony odbojnik!
M88_20-0001-01

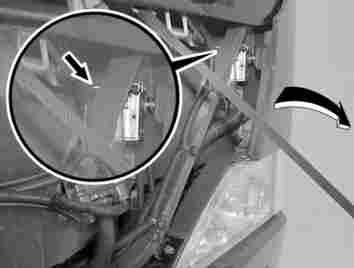

Przestawić w lewo dźwignię (strzałka) umieszczoną z tyłu zamka klapkowego.
Wskazówka: Kierunek ruchu "w lewo" (względem kierunku jazdy) odnosi się do obydwu odbojników. Wskazówka: Odbojnik zabezpieczony jest dodatkowo zamknięciem tasiemkowym.
Przytrzymać odbojnik powyżej reflektora i pociągnąć w kierunku strzałki pokonując opór zamknięcia tasiemkowego.
Wskazówka: Kierunek strzałki oznacza: w poprzek od środka pojazdu do przodu.
Wskazówka: Kąt rozkładania ograniczony jest przez tasiemkę i wynosi ok. 60°.
W celu złożenia, wychylić odbojnik do góry i docisnąć do zamka klapkowego.
Ostrożnie: Przed złożeniem odbojnika należy zwrócić uwagę na prawidłowe ustawienie języczka zamknięcia tasiemkowego, w razie potrzeby nastawić.
Niebezpieczeństwo! Zagrożenie wypadkowe na skutek samoczynnego rozłożenia odbojnika. Zamknięcie tasiemkowe jak również zamek klapkowy powinny zatrzasnąć się wyczuwalnie w odpowiednim położeniu. W razie konieczności należy skontrolować zablokowania zamka klapkowego pociągając lekko lub potrząsając odbojnikiem w kierunku rozkładania. Pomoc we własnym zakresie Składanie i rozkładanie reflektorów lub odbojników
312 CITARO (Euro VI)/02.2015 PL
