Rampe, électrique : commande de secours Remarques importantes Avertissement

Risque d'accident et de blessure ! par un mouvement involontaire du véhicule ou un freinage générant des secousses. ▶ Serrer le frein de halte seulement lorsque le véhicule est arrêté, ne pas l'utiliser pour ralentir le véhicule roulant sur son erre. ▶ En quittant le poste de conduite, toujours serrer le frein de stationnement. ▶ Lorsque les haltes sont situées dans des montées ou des descentes de plus de 15 %, serrer le frein de stationnement.

Avertissement Risque de coincement et d'écrase-

ment ! Les interventions manuelles entre des pièces en mouvement mécanique peut provoquer des blessures graves par cisaillement ou écrasement de parties du corps. ▶ Lorsque des pièces sont en mouvement, aucune partie du corps ni membre ne doit se trouver dans la zone de mouvement. ▶ Surveiller la zone dangereuse. ▶ Lorsque des pièces sont en mouvement, sécuriser la zone dangereuse pour empêcher les interventions.

Commande de secours de la rampe intérieure Rentrer la marche, rampe intérieure

▶ Respecter ( → page 378) les consignes de sécurité figurant au début du chapitre. ▶ Couper le contact.

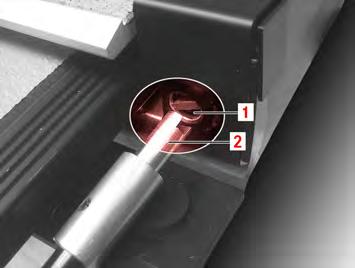

M54.00-2572-71 ▶ Présenter la manivelle de secours (2) sur le point d'appui (1).

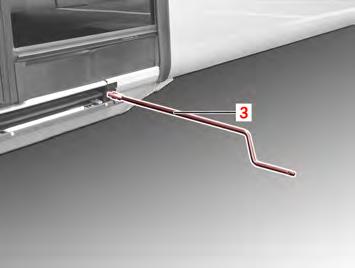

M54.00-2573-71 ▶ Tourner la manivelle (3) dans le sens contraire des aiguilles d'une montre. ◁ La marche rentre.

Rampe, électrique : commande de secours

Commande de secours de la rampe à caisson Sortir la marche en la tirant

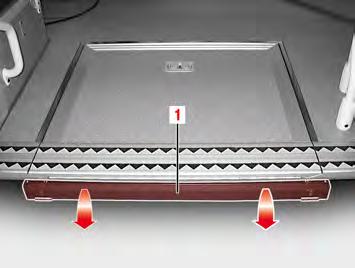

M86.00-0594-71 ▶ Respecter ( → page 378) les consignes de sécurité figurant au début du chapitre. ▶ Couper le contact. ▶ Ouvrir la trappe (1).

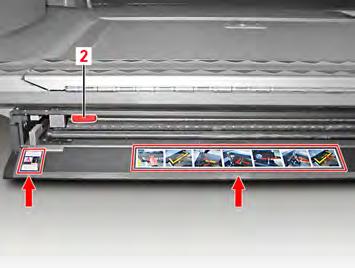

M86.00-0595-71 ▶ Tirer le levier de déverrouillage (2).

Remarque

Un autocollant imagé expliquant le fonctionnement de la commande de secours se trouve sur la face intérieure de la trappe.

Rampe, électrique : commande de secours

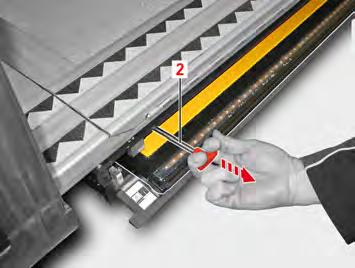

M86.00-0597-71 ▶ Sortir le levier de déverrouillage (2) d'env. 100 mm. ◁ La marche sort de la gaine du caisson.

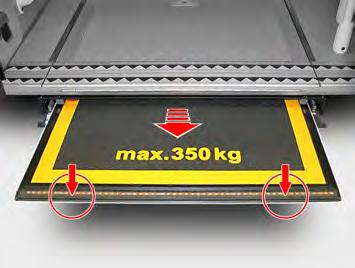

M86.00-0598-71 ▶ Prendre la marche au niveau du bord avant et la sortir.

Alignement de la marche

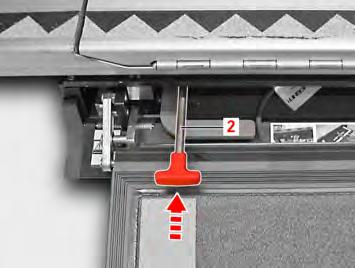

M86.00-0599-71 Le levier (2) doit être rentré (flèche) avant de mettre la marche en place.

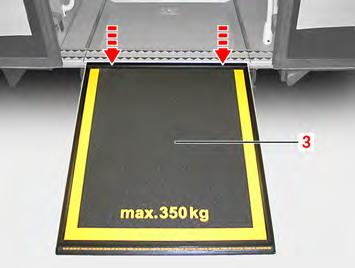

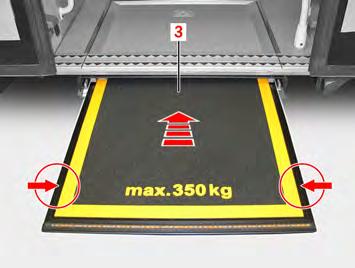

M86.00-0600-71 ▶ Saisir la marche (3) (flèches) et la soulever jusqu'au seuil.

Remarque

Le profilé en caoutchouc de la marche doit reposer uniformément sur le seuil.

Rampe, électrique : commande de secours

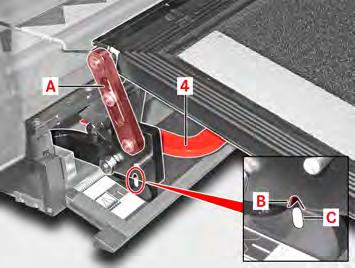

M86.00-0601-71 Tirer sur le levier (4) pour verrouiller la marche. L'encoche (B) doit être amenée en tirant le levier (4) sur le repère (C).

M86.00-0602-71 Le levier coudé (A) doit se trouver à un angle d'environ 20 ° par rapport à la marche. Pour une charge sûre, l'encoche (B) doit être alignée sur le repère (C).

Rampe, électrique : commande de secours

Effectuer un test de charge

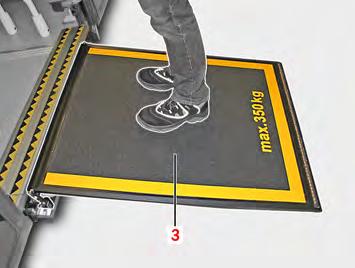

M86.00-0603-71 ▶ Marcher sur la marche (3). ◁ Le plateau de la marche ne doit pas s'abaisser lorsqu'il est soumis à une charge.

Rentrer la marche

M86.00-0604-71

Avertissement

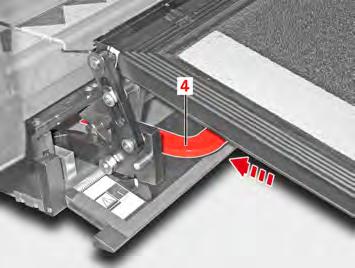

Risque d'accident et de blessure ! par déploiement spontané de la rampe après utilisation de la commande de secours. ▶ Rentrer entièrement la rampe jusqu'à ce que la trappe sur la face avant de la rampe soit entièrement fermée. ▶ Déplacer le levier (4) dans le sens de la flèche.

M86.00-0605-71 ▶ Abaisser la marche (3) à la main.

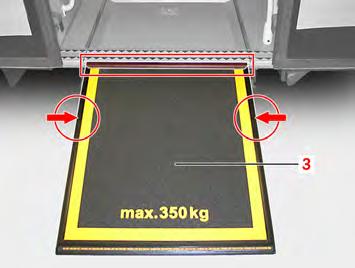

M86.00-0606-71 ▶ Saisir le bord de la marche (3) (flèche) et la faire glisser.
