Utilisation des rampes

Utilisation des rampes

Utilisation des rampes Consignes de sécurité pour l'utilisation de rampes Danger

Risque de blessure en raison de mouvements involontaires d'une utilisation non autorisée du véhicule. ▶ Lorsque le véhicule est arrêté et stationné, il faut le sécuriser au moyen du frein de stationnement ; bloquer entièrement le levier. ▶ En quittant le poste de conduite, toujours retirer la clé de contact. ▶ Toujours surveiller le véhicule ou bien le fermer et le verrouiller correctement. ▶ Dans les montées et les descentes, utiliser des cales et braquer les roues vers le bord du trottoir.

Danger

Risque d'accident en cas de dysfonctionnement, de contrôle déficient, de fausse manœuvre et de détériorations externes de la rampe ou de dispositifs de levage. ▶ Confier la réparation seulement à un atelier spécialisé et qualifié. ▶ Contrôler régulièrement la rampe et les dispositifs de levage. ▶ Actionner une fois par jour la rampe et les dispositifs de levage. ▶ Se familiariser avec le fonctionnement.

Risque de dommage matériel

Avant d'utiliser une rampe, il faut en vérifier l'état de fonctionnement et d'entretien en recherchant en particulier les éventuels dommages.

Risque de dommage matériel

Pour protéger la rampe des surcharges, ne pas la mettre en charge pendant son mouvement de sortie ou de rentrée. Utiliser la rampe en respectant la charge utile maximale.

Entretiens

Toutes les opérations de maintenance sont décrites dans une notice séparée.

Remarque

Pour en savoir plus, adressez‐vous à votre Point Service OMNIplus.

Demande de rampe par un passager Remarque

Condition : circuit électrique activé.

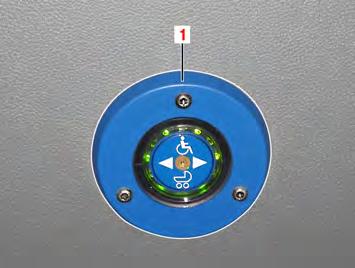

M54.00-2487-71 ▶ Passager : appuyer sur le bouton (1). ◁ Un signal sonore retentit.

Utilisation des rampes

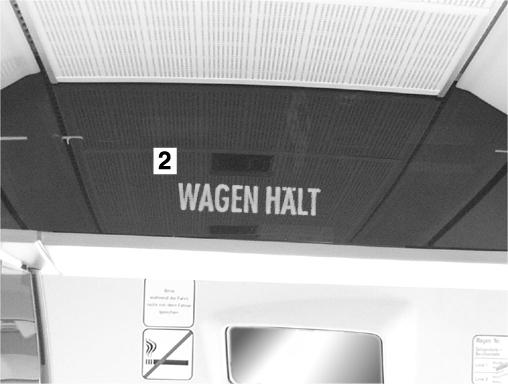

M82_00-0005-01 ◁ L'information passagers "Arrêt demandé" ou "Arrêt" (2) s'allume.

◁ Sur l'écran, le symbole "fauteuil roulant" (alerte jaune) s'affiche. ◁ Dans la barre d'état, le symbole "fauteuil roulant" s'affiche. ◁ S'il y a une rampe, le symbole "fauteuil roulant" s'éteint une fois que la porte située au niveau de la rampe est fermée.

Déploiement, repliage de la rampe Avertissement Risque de coincement et d'écrase-

ment des doigts et des mains lors de la fermeture et de l'ouverture de trappes, de rampes repliables, de lanterneaux, de couvercles ou pare-chocs d'angle. ▶ Saisir de l'extérieur. ▶ Utiliser la poignée s'il y en a une. ▶ Faire attention aux autres personnes.

Remarque

Condition : véhicule arrêté, frein de stationnement serré, porte ouverte.

Risque de dommage matériel

Respecter les plaques d'information et la plaque indiquant la capacité (maxi 350 kg).

Utilisation des rampes

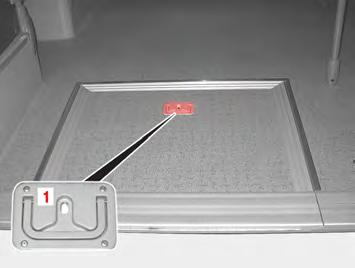

M72.00-0516-71 ▶ Lever la rampe de l'extérieur au moyen de la poignée (1).

Remarque

Une fois que la rampe est déployée, il n'est plus possible d'actionner la porte.

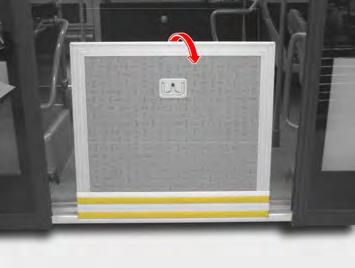

M72.00-0517-71 ▶ Relever et maintenir la rampe en position haute.

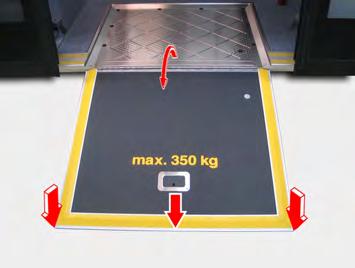

M72.00-0518-71 ▶ Abaisser la rampe jusqu'à ce qu'elle repose sur le sol.

Remarque

La rampe doit reposer sur une grande surface, parallèlement au bus.

M54.00-2519-71 ▶ Tenir compte du message affiché lorsque la rampe est déployée.

Remarque

Le repliage de la rampe s'effectue dans l'ordre inverse. Si la rampe n'est pas entièrement repliée et si la porte est fermée, un incident est signalé sur l'écran. ◁ Le symbole (1) "rampe déployée" s'affiche.

Utilisation des rampes

Sortir, rentrer la rampe électrique (option) Danger

Risque d'accident en cas de dysfonctionnement, de contrôle déficient, de fausse manœuvre et de détériorations externes de la rampe ou de dispositifs de levage. ▶ Confier la réparation seulement à un atelier spécialisé et qualifié. ▶ Contrôler régulièrement la rampe et les dispositifs de levage. ▶ Actionner une fois par jour la rampe et les dispositifs de levage. ▶ Se familiariser avec le fonctionnement.

Remarque

La fonction de commande de la rampe peut être différente, selon les souhaits du client.

Risque de dommage matériel

Tenir compte de la plaque indiquant la capacité de charge (maximum 350 kg). ● Conditions : ● Véhicule à l'arrêt ● Porte fermée ● Frein de stationnement serré

Sortir la rampe électrique

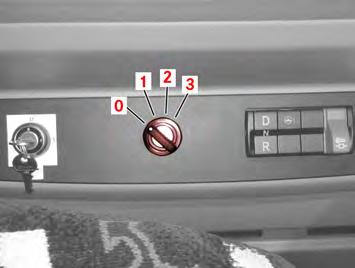

M54.002470-71 ▶ Tourner le contacteur de démarrage en position (3).

Utilisation des rampes

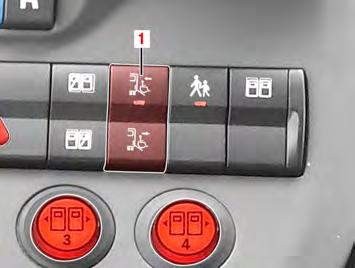

M54.00-3351-71 ▶ Appuyer vers le bas sur le bouton (1) et le maintenir enfoncé. ◁ Un signal sonore retentit. ◁ Un signal d'alerte visuel apparaît sur le bord avant de la rampe. ◁ La rampe sort.

Remarque

Pendant la sortie et la rentrée, il est impossible de manœuvrer la porte.

M54.00-2519-71

Remarque

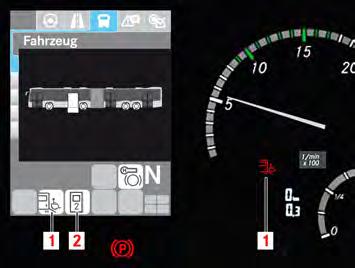

Le symbole rouge (1) visible dans la zone du compte‐tours et le symbole visible dans la barre d'état (1) indiquent que la rampe est en train de sortir.

M54.00-2371-71

Remarque

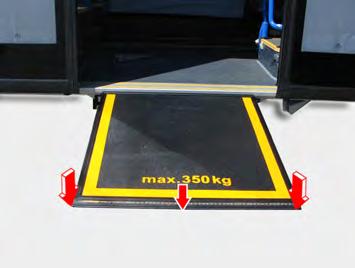

La rampe doit reposer sur une grande surface, parallèlement au bus.

▶ Pendant la sortie et la rentrée, ne pas marcher sur la rampe.

Remarque

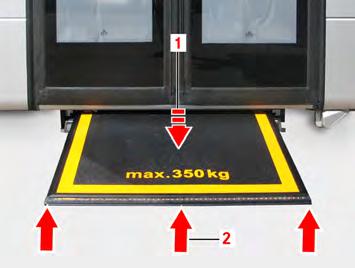

Capteur de présence : la rampe s'arrête si elle détecte une charge supérieure à 15 kg pendant le mouvement de sortie ou de rentrée. Une fois la charge enlevée, elle reprend

le mouvement de sortie ou de rentrée.

M54.00-2370-71

Remarque

Capteur de bord de contact : si la rampe heurte un obstacle durant le mouvement de sortie, elle s'arrête puis inverse son mouvement.

Utilisation des rampes

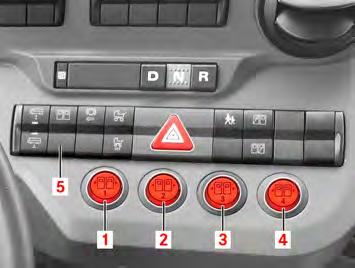

M54.00-2483-71 ▶ Ouvrir la porte au moyen du bouton (2).

Rentrer la rampe électrique.

▶ Appuyer sur le bouton de la porte (2). ◁ La rampe rentre.

M54.00-2519-71

Remarque

L'indication (1) visible dans la barre d'état de l'écran et le symbole rouge visible dans la zone du compte‐tours (1) s'éteignent lorsque la rampe est entièrement rentrée.

Utilisation des rampes

M54.00-3351-71

Remarque

Si la rampe a été sortie sans ouverture de la porte, il est possible de la faire rentrer au moyen du bouton (1). Pour ce faire, appuyer vers le haut sur le bouton.
