Trappes de visite

Trappes de visite Trappes de maintenance Avertissement Risque de coincement et d'écrase-

ment ! Les interventions manuelles entre des pièces en mouvement mécanique peut provoquer des blessures graves par cisaillement ou écrasement de parties du corps. ▶ Lorsque des pièces sont en mouvement, aucune partie du corps ni membre ne doit se trouver dans la zone de mouvement. ▶ Surveiller la zone dangereuse. ▶ Lorsque des pièces sont en mouvement, sécuriser la zone dangereuse pour empêcher les interventions.

Trappes de maintenance, vue d'ensemble Remarque

Selon la version du véhicule, le positionnement des trappes de maintenance peut être différent de la photo.

Trappes de visite

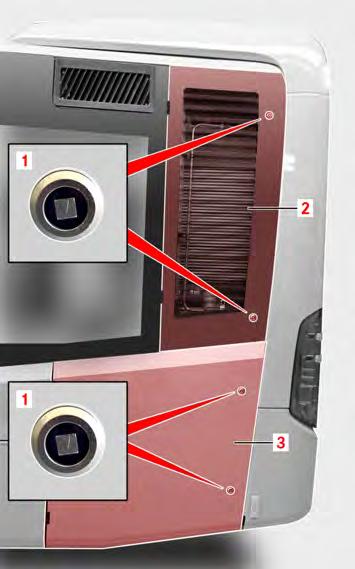

M62.10-0016-73 ● (1) serrure à carré ● (2) haut de la trappe de maintenance ● (3) bas de la trappe de maintenance

Trappes de visite

Ouverture, fermeture des trappes de maintenance

Conditions requises pour l'ouverture et la fermeture des trappes de maintenance : ● Véhicule à l'arrêt. ● Frein de stationnement actionné

Risque de dommage matériel

Pour éviter d'endommager ou de rayer la peinture pendant l'ouverture, s'assurer qu'il y a assez de place pour que le mouvement des trappes ne soit pas gêné.

Ouvrir la trappe de maintenance

M62.10-0015-81 ▶ Tourner vers la gauche jusqu'à la butée les deux serrures à carré au moyen d'une clé adéquate (dans le sens de la flèche 1). ◁ La trappe de maintenance (2) s'ouvre. ▶ Ouvrir la trappe de maintenance (2) dans le sens de la flèche jusqu'à la position voulue.

Fermer la trappe de maintenance

▶ La trappe (4) étant ouverte, tourner vers la droite jusqu'à la butée les deux serrures à carré au moyen d'une

clé adéquate (dans le sens de la flèche 3). ▶ Fermer la trappe de maintenance dans le sens de la flèche, (4) en exerçant une force peu élevée.
