RIJDEN MET MACHINE

Rijden met machine W AARSCHUWING

bediening kan zijn omgekeerd! normale rijpositie bevindt cabine zich boven geleidewielen bevinden tietandwielen voor rijaandrijving zich aan achterkant van bovenkant van maIndien bovenkant van machine 180 graden gedraaid ten opzichte van het onderstel, wordt bediening omgekeerd. Als u zich hier niet aan kan dit leiden tot ernstig dodelijk letsel.

W0289A

LET OP: Hef altijd eerst het hulpstuk voordat u gaat rijden.

OPMERKING: rijsnelheid hangt van hoek van rijregelhendels - van gekozen rijver -

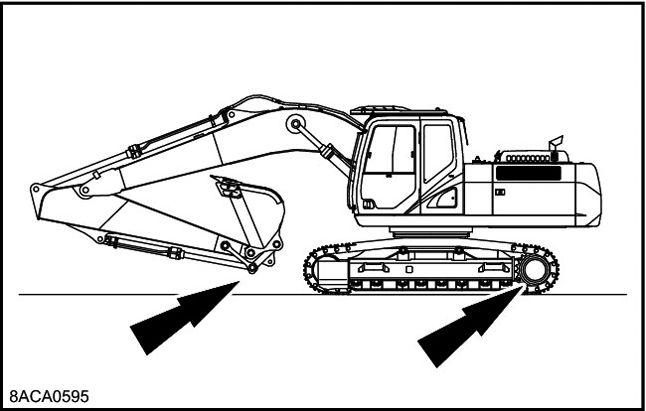

OPMERKING: verschillende hierna beschreven configuraties zijn allemaal met rijreductietandkasten aan achterkant van bovenbouw 8ACA0595 1

Rij - alarmsignaal (optioneel)

Het rij - alarmsignaal klinkt permanent gedurende seconden, afhankelijk van stand van schakelaar . (Zie pagina 3 -

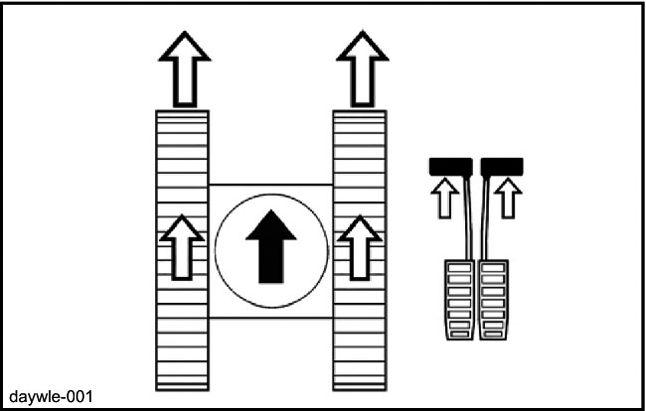

Rijden een rechte lijn (vooruit rijden)

Druk twee pedalen (of twee hendels) tegelijk naar YWLE - 001 2

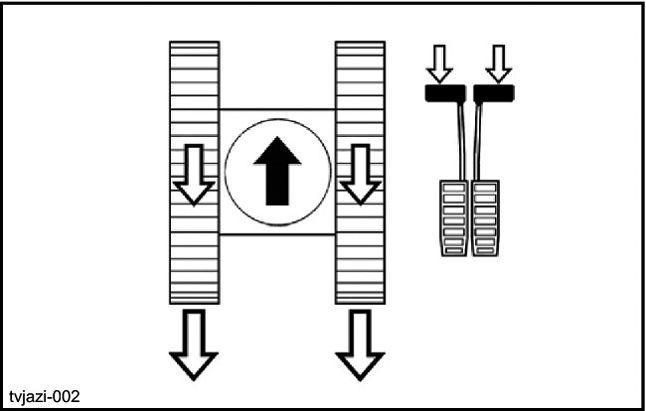

Rijden een rechte lijn (achteruit rijden)

Druk twee pedalen (of trek twee hendels) tegelijk naar

TVJAZI - 002 3

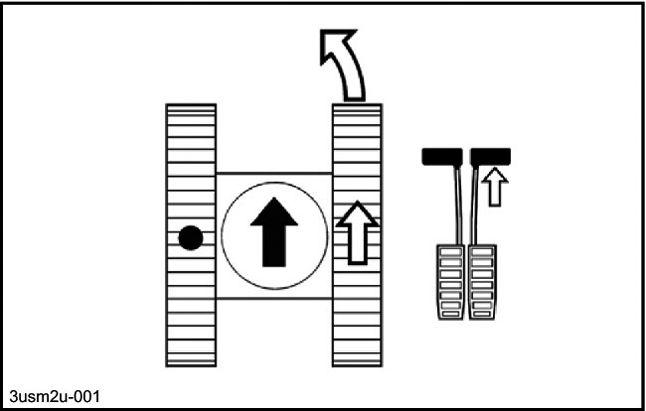

Naar links sturen (bij vooruit rijden)

Druk het rechter pedaal (of rechter hendel) naar voren.

3USM2U - 001 4

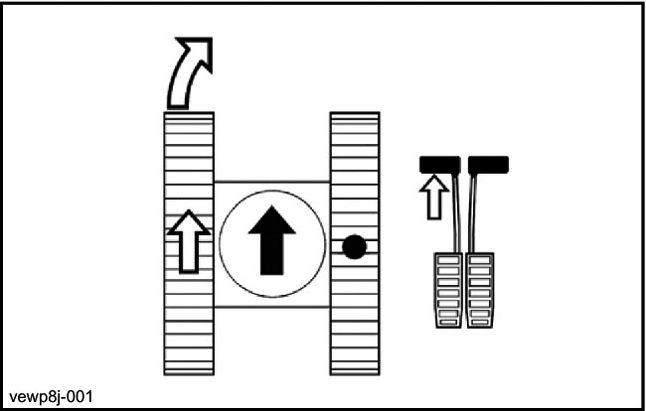

Naar rechts sturen (bij vooruit rijden)

Druk het linker pedaal (of linker hendel) naar

VEWP8J - 001 5

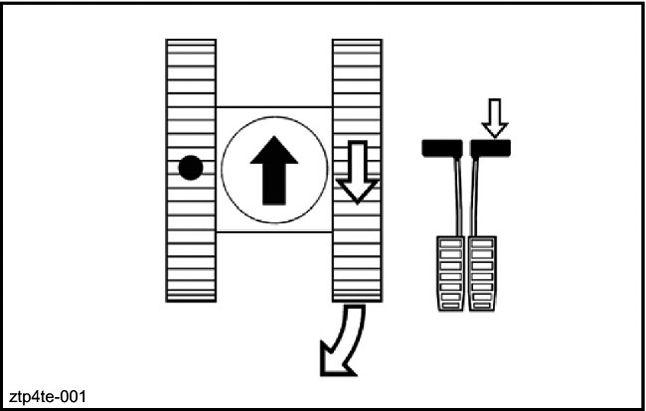

Naar links sturen (bij achteruit rijden)

Druk het rechter pedaal (of trek rechter hendel) naar

ZTP4TE - 001 6

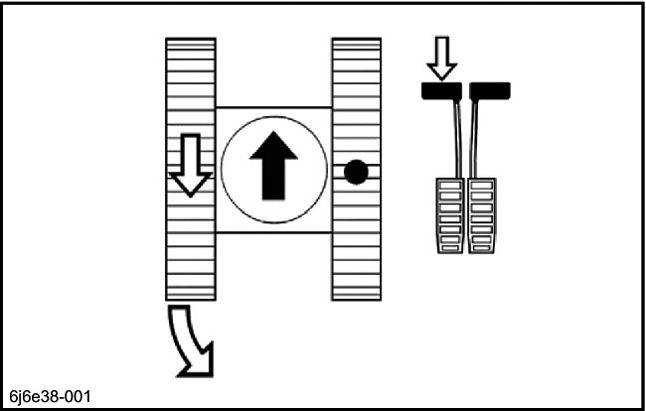

Naar rechts sturen (bij achteruit rijden)

Druk het linker pedaal (of linker hendel) naar

6J6E38 - 001 7

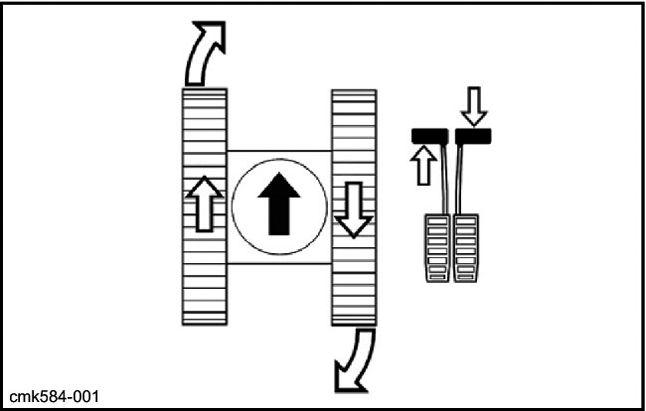

Rechtsom plaats draaien

Druk het linker pedaal (of linker hendel) naar voren druk tegelijk het rechter pedaal (of rechter hendel) naar

CMK584 - 001 8

Linksom plaats draaien

Druk het rechter pedaal (of rechter hendel) naar voren druk tegelijkertijd het linker pedaal (of linker hendel) naar

LET OP: plaats draaien niet mogelijk worden als rijden hoge versnelling geselecteerd.

ZOCMTZ - 001 9

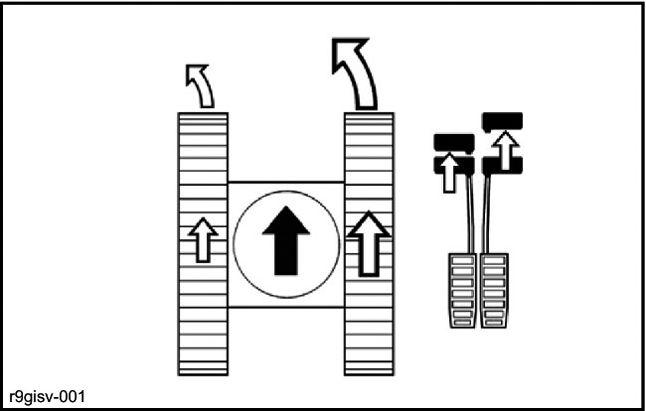

Geleidelijk draaien tijdens het rijden

Druk een van pedalen (of hendels) naar voren naar druk tegelijkertijd het andere pedaal (of hendel) dezelfde maar iets verder

Stoppen met rijden

Laat hendels pedalen los Deze zullen naar neutrale stand

R9GISV - 001

Hanteren van machine W AARSCHUWING

Onjuiste bediening onjuist onderhoud van deze machine kunnen leiden tot W ijs een supervisor aan voor het coördineren van werkzaamheden locatie. Maak afspraken over alle veiligheidsmaatregelen, procedures geschikte handsignalen.

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk

W Aarschuwing

Gevaar van verbrijzeling!

W0287A hefsystemen moeten worden bediend door hiertoe bevoegd personeel dat hoogte van juiste procedures. Zorg ervoor dat alle hefsystemen goede staat verkeren alle haken zijn voorzien van

Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel.

W Aarschuwing

Gevaar van verbrijzeling!

W0256A

Deze handeling kan gevaarlijk W adviseren u dringend geschikte kleding dragen alle relevante veiligheidsvoorschriften acht nemen.

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk

W Aarschuwing

Gevaar voor omstanders!

W0283A

Zorg TIJD voor dat geen andere personen / dieren het werkterrein aanwezig zijn voordat u deze procedure start. W ees u bewust van het volledige gebied dat machine kan bestrijken indien hij beweegt. Laat tijdens deze procedure niemand het gebied binnengaan waarin machine kan

Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel.

W0245A

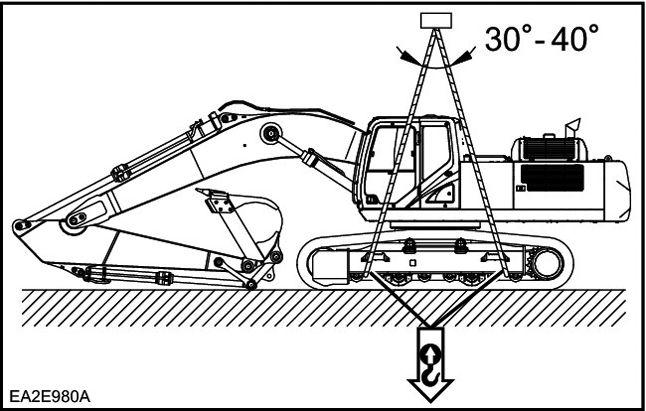

T rek het hulpstuk met volledig uitgeschoven bakknikarmcilinders plaats daarna het hulpstuk Zet motor uit verlaat het partiment.

LET OP: Controleer voor het ophijsen van machine hijsbanden goede staat verkeren staat zijn het gewicht van machine (Zie pagina 8 - 4

LET OP: Het verplicht hijspunten gebruiken die machinestickers zijn (Zie pagina 2 - 7

LET OP: machine moet uiterst langzaam zontaal worden

Hanteren van lasten W AARSCHUWING

Gevaar van verbrijzeling!

T ijdens het hanteren met lasten het zeer belangrijk u strikt houden aan instructies deze handleiding lokale wetgeving.

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk W0257A

W Aarschuwing

Onjuiste bediening onjuist onderhoud van deze machine kunnen leiden tot ongevallen.

Bij het heffen van een last moet machine zijn uitgerust met: - - een indicator voor overbelasting, - een lastbevestigingspunt, - een tabel voor het hanteren van lasten corresponderend met machineversie het

Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel.

W Aarschuwing

Onjuiste bediening onjuist onderhoud van deze machine kunnen leiden tot ongevallen. Zorg ervoor dat tabel voor het hanteren van lasten zich speciaal meegeleverde stofomslag bevindt dat tabel correspondeert met machineversie het gemonteerde voorzetstuk. Als u zich hier niet aan kan dit leiden tot ernstig dodelijk

LET OP: Geen enkel ander systeem apparaat mag plaats innemen van CASE CONSTRUCTIONkleppen wanneer lasten gehesen

V ergeet bij het hijsen van lasten het volgende nooit:

Parkeer machine een horizontale

Maak last vast aan het lastbevestingingspunt (lasthijsoog) dat zich snelkoppeling (indien geïnstalleerd) aan bakverbindingsstang Het verboden haken oren bodemplaat van bak

Gebruik perfecte conditie verkerende banden kettingen die geschikt zijn voor hijsen last zijn uitgerust met veiligheidshaken die niet per ongeluk open kunnen

Controleer veiligheidskleppen juist drukinstelling moet elke 6 maanden worden overeenstemming met geldende voorschriften / instructies van fabrikant. Raadpleeg CASE

CONSTRUCTION - dealer

Het verplicht overbelastingsindicator schakelaar “On” - positie zetten.

Selecteer “A” - (Zie pagina 3 -

• Overschrijd tabel aangegeven lasten niet. Raadpleeg CASE CONSTRUCTION - dealer indien u een hijstabel nodig geef daarvoor alle bijzonderheden door omtrent het model van het gewicht van het lengte het type giek

• Laat niemand toe binnen het werkgebied van

• Bedien bedieningsorganen soepel nauwkeurige controle krijgen over het hulpstuk

• Breng last een paar centimeter boven grond tot stilstand zien deze perfect evenwicht alvorens

• Alle bewegingen moeten soepel met vaste hand gebeuren. Snel verplaatsen betekent niet ruw verplaatsen.

Doe het volgende bij het rijden met een last: Zet bovenbouw lijn met het onderstel.

Breng last dicht mogelijk bij het onderstel

Zorg dat u altijd met lage snelheid rijdt.

OPMERKING: Het hijsen van lasten met een CASE CONSTRUCTION - machine overeenstemming met norm 474 - 1 norm EN 474 - 5 met betrekking tot richtlijn 2006 / /

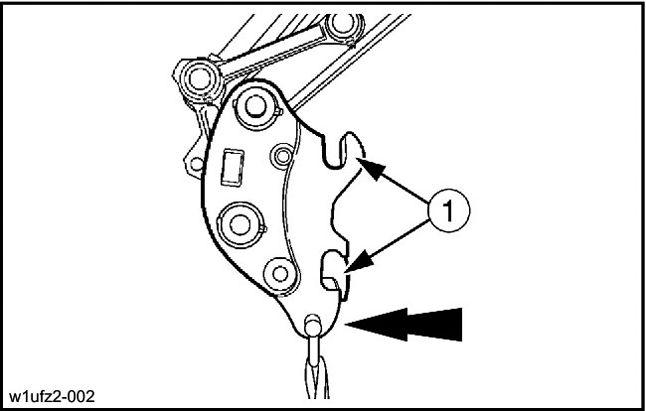

Hijswerkzaamheden met snelkoppeling (optioneel) last moet met snelkoppeling gehesen worden terwijl bakcilinderstang volledig uitgeschoven

LET OP: Houd deze positie aan gedurende gehele verplaatsingsoperatie.

T ijdens gehele lasthijs bewerking moet het lasthijsoog uit cabine worden

LET OP: V oor het hijsen van last het strikt verboden bevestigingspunten voor achter (1) peling

OPMERKING: Het hijsoog snelkoppeling mag worden gebruikt voor lasten tot maximaal t .

OPMERKING: Het hijsen van lasten met een CASE STRUCTION - machine overeenstemming met norm 474 - 1 norm EN 474 - 5 met betrekking tot richtlijn

2006 / /

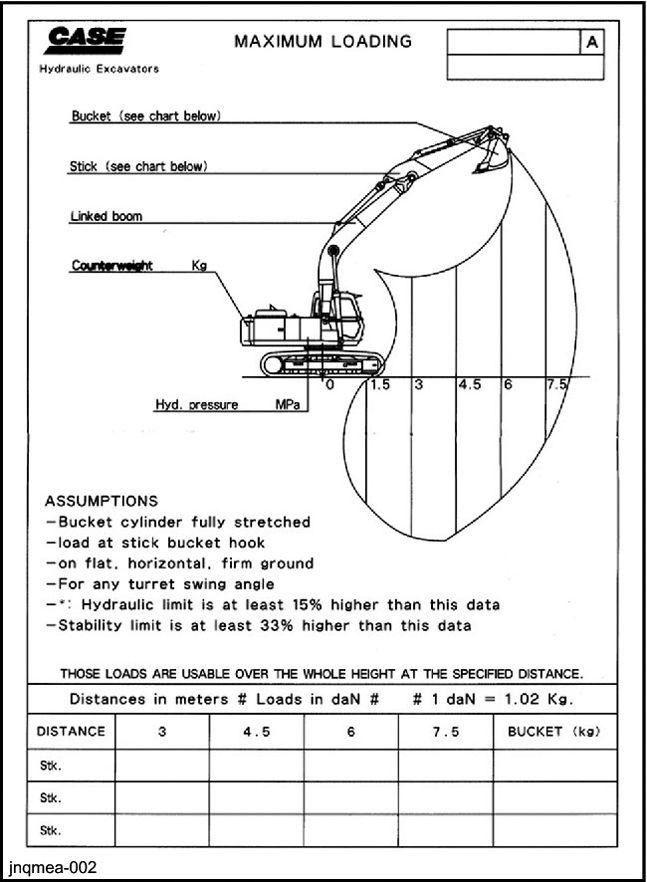

Hijslimieten kaart hijstabel (die zich cabine bevindt) geeft schillende maximaal toegestane lasten aan die kunnen worden afhankelijk van het bereik het type hulpstuk machine moet een stevige dergrond staan.

Lasten zijn aangegeven daN daN = kg) voor een machine met bak met volledig uitgeschoven derstang voor een volledige zwenk van bovenbouw , met een ingebouwde veiligheidsmarge - factor van:

• 33% voor

• 15% voor hydraulische waarbij het oog verbindingsstang wordt gebruikt als

LET OP: Het gewicht van snelkoppeling (indien stalleerd) moet worden afgetrokken van gegeven

(Zie pagina 8 - 4

OPMERKING: gegeven lasten gelden voor totale werkbereikhoogte bij het aangegeven

Bedienen van machine

W erken met machine water

Zorg dat bodem van rivier sloot het gewicht van machine kan dragen.

Alleen het onderstel mag zich onder waterlijn bevinden. Het water mag maximaal tot aan hoogte van rupsen dat m ( )

LET OP: Nooit water werken wanneer het waterpeil hoger dan

V oordat u water moet u draaikranslager draaikranslagertanden goed

LET OP: machine niet gebruiken sterk stromend water machine gebruiken hellingen

W AARSCHUWING

Gevaar tijdens het rijden!

W erken hellingen kan gevaarlijk sneeuw , los een zachte kunnen bodemgesteldheid veranderen. U moet beoordelen het veilig met machine werken een heuvel helling.

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk

W Aarschuwing

Gevaar van omslaan!

V oordat u machine moet u controleren ondergrond stabiel Plan werkplek dusdanig, dat machine een vlakke, harde, horizontale ondergrond staat.

Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel. W0258A

W ees extra voorzichtig bij gebruik

• Schakel altijd lage schakelgroep

V ermijd bij het graven een helling het zwenken van bovenbouw naar voet van helling met een volle

• Plaats rijreductiekasten altijd richting van voet van

• Rijd altijd dezelfde richting als helling (niet dwars voorkomen dat machine

(indien aanwezig) U moet letten stabiliteit hellingen wanneer u gelede giek Het risico van omrollen bestaat het geval van werken over draaien van helling

Bedienen van dieplepelbak

V ullen

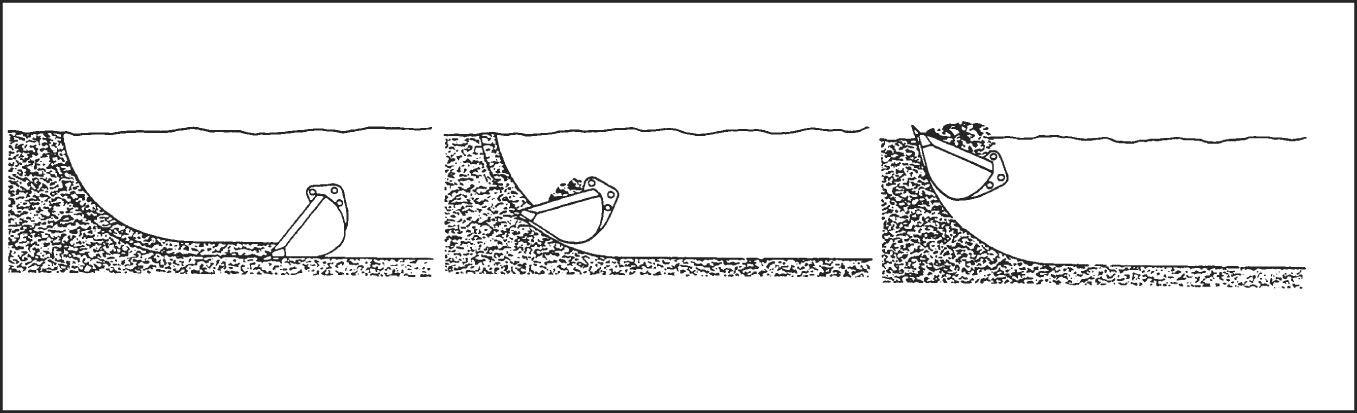

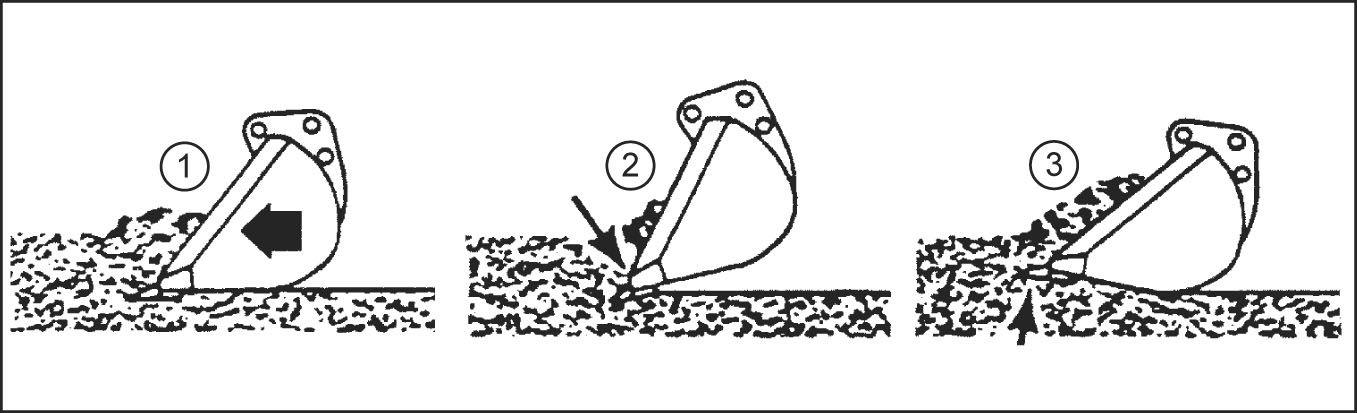

V dieplepelbak door knikarm Houd bodem van dieplepelbak parallel met tanden het mes van dieplepelbak moeten grond snijden zoals het lemmet van een mes. diepte van uitgraving hangt van het type

Uitgravingsmethode dieplepel zal zich ingraven blijven bak wordt naar boven Dit verhoogt ook

Snelkoppeling (optioneel)

W Aarschuwing

Gevaar van verbrijzeling!

Steek handen nooit snelkoppeling terwijl motor draait. Zet motor uit wacht tot alle beweging Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk

W0252A

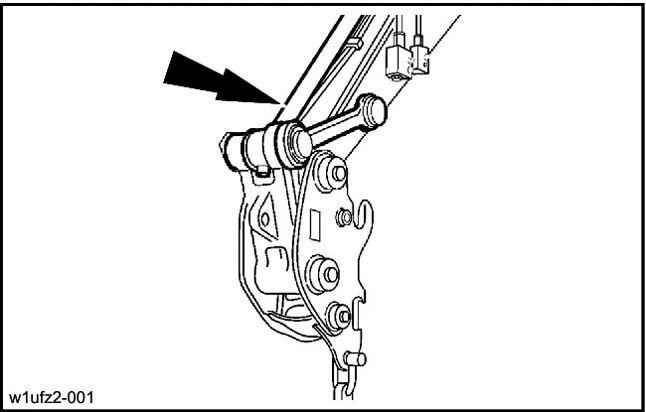

Installeer met behulp van meegeleverde CASE STRUCTION - koppelpennen (1) snelkoppeling knikarm verbindingsstang sluit dan leidingen

LET OP: snelkoppeling kan worden gebruikt binatie met een hydraulische breker , maar niet bestand tegen excessieve trillingen gedurende lange perioden. Daarom adviseren wij u snelkoppeling verwijderen het risico voortijdige defecten uitval Indien u besluit een hydraulische breker richt breker dan altijd naar machine gebruik hem nooit als hefboom, aangezien cilinder van snelkoppeling dan spanning

Snel installeren verwijderen hulpstuk W AARSCHUWING

Gevaar voor omstanders!

Zorg TIJD voor dat geen andere personen / dieren het werkterrein zig zijn voordat u deze procedure W ees u bewust van het volledige gebied dat machine kan bestrijken indien hij beweegt. Laat tijdens deze procedure niemand het gebied binnengaan waarin machine kan bewegen. Als u zich hier niet aan kan dit leiden tot ernstig dodelijk letsel.

W0245A

LET OP: Deze snelkoppeling speciaal ontworpen voor gebruik met CASE CONSTRUCTION - U kunt echter ook andere bakken onder voorwaarde dat diameter van pennen afstand tussen bakoren aangepast voor het passen van pelingen Raadpleeg

CASE CONSTRUCTION - dealer

Installatie

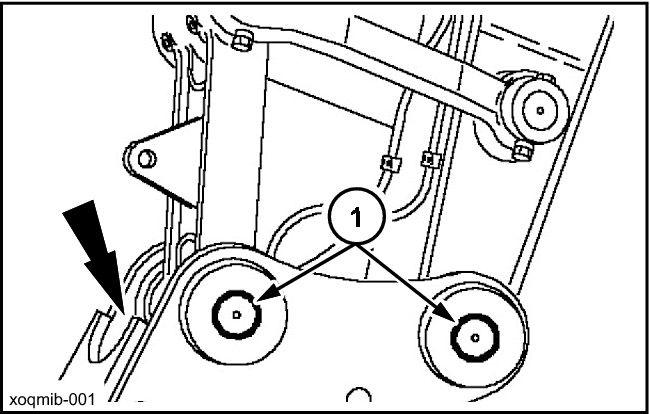

Zorg dat het installeren hulpstuk veilig een vlakke, stevige ondergrond ligt dat het voorzien van met snelkoppeling meegeleverde

XOQMIB - 001A 1

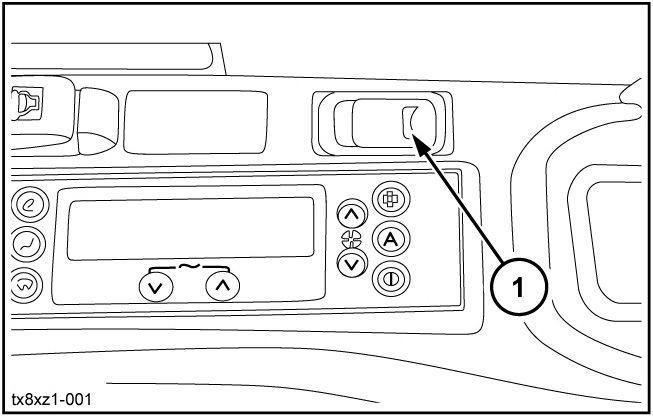

Zet schakelaar (1) Het alarmsignaal zal dan klinken. (Zie pagina 3 -

Zet knikarm met behulp van knikarm - bakregeling praktisch schuin naar cabine zodat u beveiliging kunt Schuif linderstang helemaal uit houd hydraulische druk stand zodat grendelhaak zich terugtrekt.

TX8XZ1 - 001 2

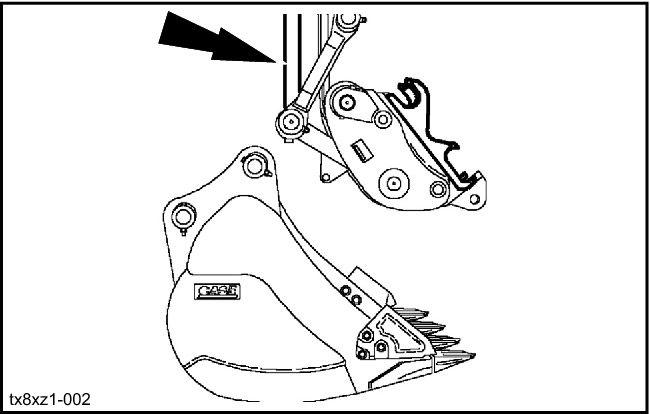

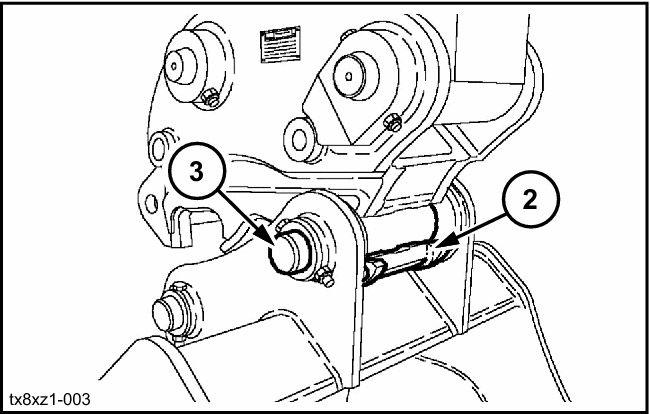

Breng met behulp van knikarmbedieningshendel haak van snelkoppeling (2) hulpstukpen (3)

TX8XZ1 - 002A 3

Bedien bakregelhendel zodat pen volledig vast zit haak van

TX8XZ1 - 003A 4

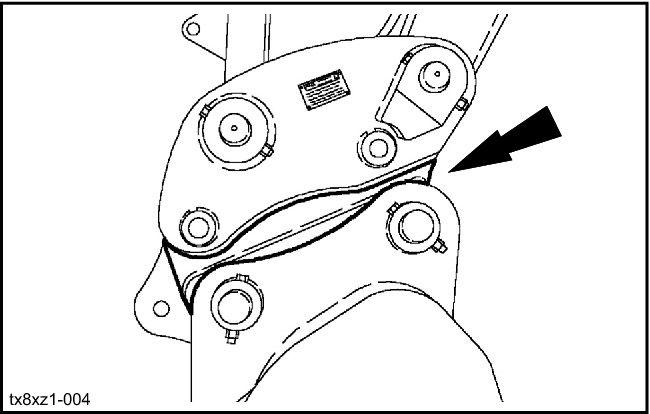

TX8XZ1 - 004A 5

Breng knikarm omhoog schuif met behulp van bakregeling bakcilinderstang helemaal uit.
