Attach the decals (38) and (21) shown
INSTRUCTIONS D'INST ALLA TION
TEMPS D'INST ALLA TION APPROXIMA TIF : 6.0 heure(s)
Rac 51695356_FR Date publication Octobre 2019 REMPLACE 47997866
CASE CONSTRUCTION
580ST 590ST 695ST
NEW HOLLAND CONSTRUCTION
B100B 10B 15B B95B
1 - INFORMA TION DE SECURITE ###_2_###
Message sécurité regroupé
A VERTISSEMENT
Pièces rotation ! Couper systématiquement moteur débrancher commutateur principal avant d'ouvrir capot. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.
W1072B
A VERTISSEMENT
Risque renversement d'un équipement ! Essayez toujours stationner machine sur une surface plane. Evitez stationner machine pente; Calez les roues dans les deux sens. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.
W0265A
A VERTISSEMENT
Risque chute ! N'utilisez jamais les leviers commande guise main courante lorsque vous entrez sortez cabine. Montez descendez toujours machine respectant les règles sécurité. Conservez trois points contact avec les marchepieds, les échelles / les mains courantes. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.
W1340B
2 - CONTENU DU KIT
Aperçu kit
Élément Description Quantité Référence pièce
1–41 Kit, climatisation, partie machine 1 47779884 1 V is M10 x 2 11 106421 2 V is M10 x 1 11 107421 3 Rondelle, Belleville 10.5 x x 2.3 x 2.75 2 11 190574 4 Rondelle, Belleville 8.4 x x 1.4 x 1.85 3 11 193874 5 Rondelle 10.5 x x 2 2 14496601 6 Écrou, M10 1 1257721 1 7 Rondelle, W ave 10.5 x x 4.2 2 12601474 8 V is X 7 43127 9 Rondelle, Rosetta 5 14496534 V is, x 2 120104 11 V is 1 15213921 V is M10 x 130 1 14421621 Écrou, 2 87597953
V is Courroie 7 85819184 1 87565328
Capteur pression
1 85804065 Support, condenseur , supérieur 1 87630384 Support, condenseur 1 87646126 Support, condenseur , inférieur gauche 1 87630386 Support, condenseur , inférieur droit 1 87630383 Autocollant, Important 1 85804441 Compresseur 1 85817170 Support, filtre 1 87315236 Collier 2 87315239 Condenseur 1 87314566 Filtre, climatisation 1 87315241 Kit, bride sur la soupape 1 85021 131 Flexible, filtre vers condenseur 1 87315364 Flexible, filtre vers évaporateur 1 87315368 Flexible, compresseur vers condensateur 1 8756531 1 Flexible, compresseur vers évaporateur 1 87495914 Support, compresseur 1 87565321 Support, serrage la poulie 1 87565322 Poulie, serrage 1 87565326 Bloc 1 87315459 Protection manuelle 1 87565346 Écrou hexagonal, autobloquant 4 1404071 1 Autocollant 1 87324469 V is 1 10903421 Support montage supérieur condenseur climatisation 2 47703656 Support montage inférieur condenseur climatisation 2 47703658 Extension, climatisation 1 87569316 Fusible, A 1 1 1054990 Attache câble, 199.3 x 3.65 2 14560187 Collier 4 47048451 Relais, A 1 85821537 Réfrigérant 1 87314755 Joint, capot fixe 1 84525074
Élément Description Quantité Référence pièce
Bouche sortie d'air 2 87362068 Attache câble, 290 x 4.8 3 12712 Collier pour flexible 4 13000690 Support droite condenseur 1 87319438 Support gauche condenseur 1 87319441 Fixation, plastique 81870039 Bouchon, garniture 1 85805777 Climatisation, ensemble cabine 1 51666586 57–61 Kit, dif fuseurs climatisation, garniture 1 47930014 T ube, papier , 040 L870 2 47930010 T ube, papier , 040 L1000 1 47930012 Gicleur , rectangulaire 2 47930016 Connecteur , rectangulaire 1 47930019 Raccord, rectangulaire 1 47930021 62–67 Kit, raccords sortie conduite climatisation 1 47929997 T ube, papier , 045 L1400 1 47930007 T ube, papier , 045 L1250 1 47929999 Raccord traversant 1 47930001 Manchon caoutchouc, 050 3 47929989 Manchon caoutchouc, 045 1 47930003 Jonction L58 1 47930005 V is, x 4 14440327 Robinet 5162852 Commande, vitesse ventilateur température chauf fage, ventilation climatisation (Heating, V entilation, and Air Conditioning : AC) 1 47839903
3 - AV ANT -ASSEMBLAGE
PREP ARA TION POUR L'ASSEMBLAGE
Unité réchauffeur d'air cabine - Préparer
AV ANT MONT AGE KIT , LIRE NOTICE D'INSTRUCTION COMPLETE
Les numéros référence les lettres sur les illustrations sont les mêmes que ceux indiqués dans les instructions. Les spécifications couple serrage spécial sont incluses dans les instructions. Si tel n'est pas le cas, utiliser les spécifications couple serrage standard. Référez - vous manuel service contactez votre concessionnaire agréé pour prendre connaissance.
Préparation mise à niveau des composants kit
Stationner la machine sur une surface plane. Relever les bras chargeur engager la béquille sécurité. Arrêter le moteur serrer le frein stationnement. Placer le sectionneur principal position d'arrêt.
RAIL13SSL0013AA 1
4 - ASSEMBLAGE
INSTRUCTIONS
Unité réchauffeur d'air cabine - Pose
Déposer la grille calandre avant. Conserver tout le matériel fixation. Ouvrir soulever le capot moteur . Installer le support compresseur (32) entre le support silencieux le moteur , à l'aide matériel fixation existant d'une vis M10 x (1) une rondelle 10.5 x x 2.3 x 2.75 (3) kit. Installer le support serrage la poulie (33) à l'avant bloc - moteur . fixer avec trois vis x vis (8) trois rondelles 7.4x x 1.4 x 1.85 (4) .
RAIL14TLB0657BA 1
Installer le compresseur (22) sur le support compresseur (32) . fixer à l'aide d'une vis M10 x 130 (12) d'une rondelle (7) .
Poser le tendeur courroie (34) à l'aide d'une vis d'une rondelle (9) .
Fixer le compresseur à l'aide bloc (35) , la vis
M10 x (2) , d'une rondelle (9) , d'une rondelle (5) l'écrou M10 (6) . 10. Placer la rondelle (9) sur la vis . 1 Placer la vis l'écrou (13) entre le bloc (35) , l'écrou (13) le tendeur courroie (34) . 12. Mettre la courroie (15) place la tendre. 13. Installer la protection manuelle (36) à l'aide d'un boulon M10 x (1) la rondelle (7) .
14. Brancher le faisceau électrique compresseur faisceau électrique moteur . 15. Apposer les autocollants (38) (21) , comme illustré.
RAIL16TLB1043BA 2
RAIL14TLB0658BA 3
RAIL14TLB0681BA 4
16. Poser le support supérieur condenseur (17) le support inférieur condenseur (18) sur le condenseur (25) avec les sept vis (14) . 17. Poser le support inférieur gauche condenseur (19) le support inférieur droit condenseur (20) sur le support inférieur condenseur (18) avec les deux vis (10) , les deux écrous (37) les quatre rondelles (9) . 18. Fixer l'ensemble condenseur sur le groupe liquide refroidissement avec les deux supports supérieurs (40) les deux supports inférieurs (41) , avec les quatre vis (8) , les quatre écrous (37) les quatre rondelles (9) .
19. Poser le capteur pression (16) sur le filtre (26) .
Poser le filtre (26) sur le support (23) moyen des deux colliers (24) . Brancher le connecteur rallonge capteur pression (16) . 20. Guider la rallonge faisceau le long l'intérieur canal droit châssis. 21. Brancher la rallonge faisceau connecteur faisceau électrique moteur situé à proximité démarreur .
RAIL16TLB0458GA 5
RAIL15TLB0519BA 6
22. Brancher le flexible (28) entre le condenseur (25) le filtre (26) . Brancher le flexible (30) condenseur (25) . Brancher le flexible (14) sur le filtre (26) l'acheminer le long châssis, vers la partie supérieure la cabine avant le brancher bas l'ensemble climatisation (56) . Fixer les flexibles à l'aide kit soupape à bride (27) . REMARQUE: avant raccorder les flexibles, lubrifier les joints toriques.
23. Déposer le siège l’opérateur . Déposer les panneaux des montants droit gauche à l'intérieur la cabine, déposer le panneau pavillon intérieur la cabine déposer le panneau droit. REMARQUE: mettre rebut tous les boutons garniture qui ont été déposés. 24. Percer le panneau pavillon cabine poser les bouches d'aération (60) (61) . Placer les flexibles (57) (58) sur le panneau pavillon. Brancher les flexibles (57) (58) aux bouches d'aération (60) (61) à l'aide des colliers (51) . Brancher les flexibles (57) (58) pavillon cabine à l'aide des attaches pour câbles (50) .
25. Poser les dif fuseurs (59) sur les bouches d'aération (60) (61) moyen des vis (68) . Positionner fixer le panneau pavillon à l'aide des bouchons (55) .
RAIL14TLB0662BA 7
RAIL14TLB0663BA 8
RAIL14TLB0664BA 9
26. Laisser les flexibles (57) (58) sortir l'ouverture correspondante panneau pavillon cabine, sur le côté montant droit.
27. Laisser le second flexible (57) sortir l'ouverture correspondante panneau pavillon cabine, sur le côté montant gauche.
28. Percer le panneau montant gauche positionner la bouche d'aération (67) dif fuseur (49) . Brancher le flexible (57) à la bouche d'aération (67) à l'aide d'un manchon (66) . Remonter le panneau montant gauche à l'aide des bouchons (54) .
RAIL14TLB0665BA 10
RAIL14TLB0666BA 11
RAIL14TLB0668BA 12
29. Déposer l'ensemble chauf fage uniquement plancher la cabine le remplacer par l'ensemble chauf fage, ventilation climatisation (Heating, ventilating and cooling : AC) (56) avec le matériel fixation les flexibles liquide refroidissement chauf fage existants. 30. Brancher le flexible entre le compresseur climatisation la cabine (31) le flexible entre le filtre la cabine (29) bas l'ensemble chauf fage, ventilation climatisation (56) avec le matériel fixation la soupape à bride (27) .
31. Brancher le flexible (30) à l'orifice D compresseur (22) . Brancher le flexible (31) à l'orifice S compresseur (22) . REMARQUE: avant raccorder les flexibles, lubrifier les joints toriques. REMARQUE: Déposer les bouchons des raccords orifices compresseur juste avant brancher les flexibles.
RAIL14TLB0673BA 13
RAIL14TLB0680BA 14
RAIL15TLB0521BA 15
32. Brancher les flexibles (62) (63) convoyeur (56) à l'aide des colliers (65) .
33. Déposer le commutateur commande ventilateur uniquement côté droit la console latérale, conserver le matériel fixation. 34. Poser le contrôleur température chauf fage, ventilation climatisation vitesse ventilateur (70) dans la console droite avec le matériel fixation déposé précédemment.
35. Poser le panneau intérieur pavillon cabine le panneau côté droit avec les boutons garniture (54) . Poser les panneaux des montants droit gauche à l'intérieur la cabine avec les boutons garniture (54) . Poser le siège l'opérateur . 36. Suivre la procédure AC pour vidanger charger le système climatisation avec la quantité appropriée réfrigérant climatisation R134a. 37. Vérifier que le système climatisation présente aucune fuite réfrigérant, après l'avoir chargé actionné. 38. Poser le siège l'opérateur . Rebrancher le commutateur principal la batterie. Abaisser fermer la protection moteur . Déposer la béquille support sécurité abaisser ensuite l'accessoire chargeur . Vérifier le fonctionnement système climatisation.
RAIL14TLB0682BA 16
RAIL16TLB0431BA 17
CNH Industrial America - Main 700 State Street Racine, W isconsin United States 53404
SER VICE - T echnical Publications & T ools
IMPRIME EN U.S.A.
© 2019 CNH Industrial America LLC. T ous droits réservés.
Aucune partie texte des illustrations cette publication peut être reproduite.
CNH Industrial America LLC réserve le droit d’apporter des améliorations à la conception des modifications aux specifications l’équipement à tout moment sans préavis, sans obligation modifier les machines fabriquées antérieurement. Les spécifications, descriptions illustrations reproduites ici reflètent le degré précision connu moment la publication mais sont susceptibles d’être modifiées sans préavis.
disponibilité certains modèles équipements peut varier selon le pays dans lequel ils seront utilisés. Pour des informations précises concernant produit, consultez votre concessionnaire CNH Industrial.
CNH Industrial est une marque déposée aux États-Unis dans nombreux autres pays, détenue pleine propriété sous licence par CNH Industrial N.V ses filiales sociétés lui appartenant.
T outes les marques mentionnées dans document, relatives à des biens et/ou services appartenant à des entreprises autres que celles détenues sous licence CNH Industrial N.V sont la propriété ces entreprises.
INSTRUCCIONES INST ALACIÓN
TIEMPO INST ALACIÓN APROXIMADO: 6.0 horas
Rac 51695356_ES Fecha publicación Octubre 2019 SUSTITUYE A 47997866 ES
CASE CONSTRUCTION
580ST 590ST 695ST
NEW HOLLAND CONSTRUCTION
B100B 10B 15B B95B
1 - INFORMACIÓN DE SEGURIDAD ###_2_###
Mensaje seguridad agrupado
ADVERTENCIA
Piezas marcha. Apague siempre motor apagado y desconecte interruptor desconexión principal antes abrir capó. Si cumplen estas instrucciones, pueden producirse muertes o graves lesiones.
W1072B
ADVERTENCIA
¡Peligro vuelco del equipo! Procure siempre aparcar máquina sobre una superficie firme y nivelada. Evite aparcar las pendientes. Bloquee movimiento las ruedas ambas direcciones. Si cumplen estas instrucciones, pueden producirse muertes o graves lesiones.
W0265A
ADVERTENCIA
¡Peligro caída! entrar o salir cabina, utilice las palancas control como puntos apoyo. Suba a máquina y baje ella forma segura. Utilice las barandillas, los peldaños y las escaleras como puntos apoyo. Si cumplen estas instrucciones, pueden producirse muertes o graves lesiones.
W1340B
2 - CONTENIDO DEL KIT
Descripción general del kit
Elemento Descripción Cantidad Referencia
1–41 Kit piezas para máquinas con aire acondicionado 1 47779884 1 Perno, M10 x 2 11 106421 2 Perno, M10 x 1 11 107421 3 Arandela Belleville, 10.5 x x 2.3 x 2.75 2 11 190574 4 Arandela Belleville, 8.4 x x 1.4 x 1.85 3 11 193874 5 Arandela, 10.5 x x 2 2 14496601 6 T uerca M10 1 1257721 1 7 Arandela ondulada, 10.5 x x 4.2 2 12601474 8 Perno, x 7 43127 9 Arandela Rosetta 5 14496534 Perno, x 2 120104 11 T ornillo 1 15213921 Perno, M10 x 130 1 14421621 T uerca, 2 87597953 T ornillo 7 85819184 Correa 1 87565328 Interruptor presión 1 85804065 Soporte del condensador , parte superior 1 87630384 Soporte del condensador 1 87646126 Soporte del condensador , parte inferior izquierda 1 87630386 Soporte del condensador , parte inferior derecha 1 87630383 Rótulo importante 1 85804441 Compresor 1 85817170 Soporte del filtro 1 87315236 Abrazadera 2 87315239 Condensador 1 87314566 Filtro A/A 1 87315241 Kit válvula brida 1 85021 131 Manguera flexible del filtro condensador 1 87315364 Manguera flexible del filtro evaporador 1 87315368 Manguera flexible del compresor condensador 1 8756531 1 Manguera flexible del compresor evaporador 1 87495914 Soporte del compresor 1 87565321 Soporte ajuste la polea 1 87565322 Ajuste la polea 1 87565326 Bloque 1 87315459 Salvamanos 1 87565346 T uerca hexagonal autoblocante 4 1404071 1 Etiqueta 1 87324469 Perno 1 10903421 Soporte, montaje superior del condensador del A/A 2 47703656 Soporte, montaje inferior del condensador del A/A 2 47703658 Extensión, A/A 1 87569316 Fusible A 1 1 1054990 Brida para cables, 199.3 x 3.65 2 14560187 Abrazadera 4 47048451 Relé, A 1 85821537 Refrigerante 1 87314755 Junta del capó fijo 1 84525074 Rejilla, salida aire 2 87362068 Brida para cables, 290 x 4.8 3 12712
Elemento Descripción Cantidad Referencia
Abrazadera manguera 4 13000690 Soporte del condensador , lado derecho 1 87319438 Soporte del condensador , lado izquierdo 1 87319441 Fijador plástico 81870039 T apa, revestimiento del techo 1 85805777 Aire acondicionado, conjunto la cabina 1 51666586 57–61 Kit rejillas del A/ A, revestimiento del techo 1 47930014 T ubo, papel, 040 L870 2 47930010 T ubo, papel, 040 L1000 1 47930012 Boquilla rectangular 2 47930016 Conector rectangular 1 47930019 Racor rectangular 1 47930021 62–67 Kit racores salida del conducto A/A 1 47929997 T ubo, papel, 045 L1400 1 47930007 T ubo, papel, 045 L1250 1 47929999 Racor transversal 1 47930001 Manguito goma, 050 3 47929989 Manguito goma, 045 1 47930003 Derivación L58 1 47930005 T ornillo, x 4 14440327 Válvula 5162852 Control temperatura AC y velocidad del ventilador 1 47839903
3 - PREENSAMBLADO
PREP ARACIÓN P ARA MONT AJE
Unidad calefactor aire cabina - Preparación
ANTES INST ALAR ESTE KIT , LEA A TENT AMENTE HOJA INSTRUCCIONES
Los números referencia y las letras las ilustraciones son los mismos que los números referencia y las letras las instrucciones. En las instrucciones incluyen especificaciones par apriete especial. Si las instrucciones incluyen especificaciones par apriete, utilice las especificaciones par apriete estándar . Consulte manual servicio o concesionario autorizado necesita conocer las especificaciones par apriete estándar .
Preparación para actualización componentes del kit
Estacione la máquina sobre una superficie nivelada. Levante los brazos del cargador y acople tirante seguridad. Pare motor y aplique freno estacionamiento. Ponga la desconexión maestra la posición desconexión (OFF).
RAIL13SSL0013AA 1
4 - MONT AJE
INSTRUCCIONES
Unidad calefactor aire cabina - Instalar
Extraiga la rejilla delantera. Conserve los tornillos. Abra y levante capó del motor . Instale soporte del compresor (32) entre soporte del silenciador y motor utilizando la tornillería existente, tornillo M10 x (1) y una arandela 10.5 x x 2.3 x 2.75 (3) del kit. Instale soporte apriete la polea (33) la parte delantera del bloque motor . Fíjela lugar con tres pernos x (8) y tres arandelas 7.4x x 1.4 x 1.85 (4) .
RAIL14TLB0657BA 1
Instale compresor (22) soporte del compresor (32) .
Fíjela posición con perno M10 x 130 (12) y la arandela (7) .
Instale tensor la correa (34) con tornillo y la arandela (9) .
Fije compresor mediante bloque (35) , perno
M10 x (2) , una arandela (9) , una arandela (5) y la tuerca M10 (6) . 10. Coloque la arandela (9) tornillo . 1 Coloque tornillo y la tuerca (13) entre bloque (35) , la tuerca (13) y tensor la correa (34) . 12. Coloque la correa (15) posición y ténsela. 13. Instale salvamanos (36) utilizando perno M10 x (1) y la arandela (7) .
14. Conecte mazo cables del compresor mazo cables del motor . 15. Coloque las etiquetas (38) y (21) como muestra.
RAIL16TLB1043BA 2
RAIL14TLB0658BA 3
RAIL14TLB0681BA 4
16. Instale soporte superior del condensador (17) y soporte inferior del condensador (18) condensador (25) con los siete tornillos (14) . 17. Instale soporte inferior izquierdo del condensador (19) y soporte inferior derecho del condensador (20) soporte inferior del condensador (18) con los dos pernos (10) , las dos tuercas (37) y las cuatro arandelas (9) . 18. Fije conjunto del condensador bloque refrigeración con los dos soportes superiores (40) y los dos soportes inferiores (41) ; utilice los cuatro pernos (8) , las cuatro tuercas (37) y las cuatro arandelas (9) .
19. Instale presostato (16) filtro (26) . Instale filtro (26) soporte (23) mediante las dos abrazaderas (24) . Conecte mazo cables la extensión del presostato presostato (16) . 20. Dirija la extensión del mazo cables a lo largo del interior del conducto derecho del chasis. 21. Conecte la extensión del mazo cables conector del mazo cables del motor situado junto motor arranque.
RAIL16TLB0458GA 5
RAIL15TLB0519BA 6
22. Conecte la manguera (28) entre condensador (25) y filtro (26) . Conecte la manguera (30) condensador (25) . Conecte la manguera (14) filtro (26) y colóquela a lo largo del bastidor hasta la parte superior la cabina antes conectarla a la parte inferior del conjunto del aire acondicionado (56) . Fije las mangueras con kit válvula brida (27) . NOT Antes conectar las mangueras, lubrique las juntas tóricas.
23. Retire asiento del operador . Desmonte los paneles los montantes derecho e izquierdo del interior la cabina, panel interior del techo la cabina y panel lateral derecho. NOT Deseche todas las grapas guarnecido que haya retirado. 24. Perfore panel del techo la cabina e instale las salidas aire (60) y (61) . Coloque las mangueras (57) y (58) panel del techo. Conecte las mangueras (57) y (58) a las salidas aire (60) y (61) con las abrazaderas (51) . Conecte las mangueras (57) y (58) techo la cabina con las bridas (50) .
25. Instale los difusores (59) las salidas aire (60) y (61) con los tornillos (68) . Coloque y fije panel del techo con los tapones (55) .
RAIL14TLB0662BA 7
RAIL14TLB0663BA 8
RAIL14TLB0664BA 9
26. Deje que las mangueras (57) y (58) sobresalgan la abertura correspondiente del panel del techo la cabina montante derecho.
27. Deje que la segunda manguera (57) sobresalga la abertura correspondiente del panel del techo la cabina montante derecho.
28. Perfore panel del montante izquierdo y coloque la salida aire (67) y difusor (49) . Conecte la manguera (57) a la salida aire (67) con manguito (66) . V uelva a montar panel del montante izquierdo con los tapones (54) .
RAIL14TLB0665BA 10
RAIL14TLB0666BA 11
RAIL14TLB0668BA 12
29. Desmonte conjunto del calefactor del techo la cabina y sustitúyalo por conjunto calefacción, ventilación y refrigeración (HV AC) (56) con la tornillería existente y las mangueras refrigerante del calefactor . 30. Conecte compresor del aire acondicionado a la manguera la cabina (31) y filtro a la manguera la cabina (29) , a la parte inferior del conjunto AC (56) , con la tornillería la válvula brida (27) .
31. Conecte la manguera (30) puerto D del compresor (22) . Conecte la manguera (31) puerto S del compresor (22) . NOT Antes conectar las mangueras, lubrique las juntas tóricas. NOT Retire los tapones los racores y los puertos del compresor justo antes conectar las mangueras.
RAIL14TLB0673BA 13
RAIL14TLB0680BA 14
RAIL15TLB0521BA 15
32. Conecte las mangueras (62) y (63) transportador (56) mediante las abrazaderas (65) .
33. Retire interruptor control del ventilador calefacción del lado derecho la consola lateral; conserve la tornillería montaje. 34. Instale controlador temperatura del AC y velocidad del ventilador (70) la consola derecha con la tornillería que extrajo anteriormente.
35. Instale panel interior del techo la cabina y panel derecho con las grapas guarnecido (54) . Instale los paneles los montantes derecho e izquierdo interior la cabina con las grapas guarnecido (54) . Instale asiento del operario. 36. Siga procedimiento purga del AC y cargue sistema del aire acondicionado con la cantidad adecuada refrigerante para aire acondicionado R134a. 37. Inspeccione sistema aire acondicionado busca fugas refrigerante una vez lo haya cargado y vuelto a encender . 38. Instale asiento del operario. V uelva a conectar interruptor principal la batería. Baje y cierre la protección del motor . Desmonte puntal apoyo seguridad y baje cargador . Compruebe funcionamiento del sistema aire acondicionado.
RAIL14TLB0682BA 16
RAIL16TLB0431BA 17
CNH Industrial America - Main 700 State Street Racine, W isconsin United States 53404
SER VICE - T echnical Publications & T ools
IMPRESO EN U.S.A.
© 2019 CNH Industrial America LLC. T odos los derechos reservados.
Queda prohibida la reproducción total o parcial del texto y las ilustraciones del presente manual.
CNH Industrial America LLC reserva derecho realizar mejoras diseño y cambios las especificaciones cualquier momento sin previo aviso, sin que ello implique la responsabilidad instalar los componentes modificados las máquinas vendidas. Las especificaciones, las descripciones y las ilustraciones del material que aquí proporciona tienen la máxima precisión este momento, pero pueden variar sin previo aviso.
disponibilidad algunos modelos y equipos variará función del país que vaya a utilizar la máquina. Para obtener información exacta sobre producto concreto, consulte a concesionario CNH Industrial.
CNH Industrial una marca registrada Estados Unidos y muchos otros países, cuyo propietario o licenciatario
CNH Industrial N.V sus sociedades filiales o sus asociadas.
T odas las marcas mencionadas presente documento relacionadas con productos y/o servicios sociedades, cuyo propietario o licenciatario una sociedad distinta a CNH Industrial N.V sus filiales o sus asociadas, son propiedad dichas sociedades.
ISTRUZIONI INST ALLAZIONE
TEMPO MONT AGGIO APPROSSIMA TIVO: 6.0 ore
Rac 51695356_IT Data pubblicazione Ottobre 2019 SOSTITUISCE 47997866
CASE CONSTRUCTION
580ST 590ST 695ST
NEW HOLLAND CONSTRUCTION
B100B 10B 15B B95B
1 - INFORMAZIONI DI SICUREZZA ###_2_###
Messaggi sicurezza raggruppati
A VVERTENZA
Parti rotanti! Spegnere sempre motore e scollegare l'interruttore disinnesto principale prima aprire cofano. mancata osservanza tali indicazioni potrebbe causare infortuni gravi o mortali.
W1072B
A VVERTENZA
Pericoli derivanti dal rotolamento dell'attrezzatura! T entare parcheggiare sempre macchina una superficie piana solida. Non parcheggiare pendenze. Bloccare ruote entrambe direzioni. mancata osservanza tali indicazioni potrebbe causare infortuni gravi o mortali.
W0265A
A VVERTENZA
Pericolo caduta! Durante l'accesso o l'uscita dalla cabina, non utilizzare mai leve comando come appigli. Utilizzare sempre modo sicuro per salire e scendere dalla macchina. Mantenere contatto tre punti gradini, scalette e/o appigli. mancata osservanza tali indicazioni potrebbe causare infortuni gravi o mortali.
W1340B
2 - CONTENUT O DEL KIT
Descrizione generale del kit
Componente Descrizione Quantità Riferimento parte
1–41 Kit, componente della macchina impianto climatizzazione 1 47779884 1 Bullone, M10 x 2 11 106421 2 Bullone, M10 x 1 11 107421 3 Rondella, Belleville 10.5 x x 2.3 x 2.75 2 11 190574 4 Rondella, Belleville 8.4 x x 1.4 x 1.85 3 11 193874 5 Rondella, 10.5 x x 2 2 14496601 6 Dado, M10 1 1257721 1 7 Rondella, ondulata 10.5 x x 4.2 2 12601474 8 Bullone, x 7 43127 9 Rondella, Rosetta 5 14496534 Bullone, x 2 120104 11 V ite 1 15213921 Bullone, M10 x 130 1 14421621 Dado, 2 87597953
V ite Nastro 7 85819184 1 87565328
Pressostato
1 85804065 Staf fa, condensatore, superiore 1 87630384 Staf fa, condensatore 1 87646126 Staf fa, condensatore, lato sinistro, inferiore 1 87630386 Staf fa, condensatore, lato destro, inferiore 1 87630383 Decalcomania, importante 1 85804441 Compressore 1 85817170 Staf fa, filtro 1 87315236 Fascetta 2 87315239 Condensatore 1 87314566 Filtro, A/C 1 87315241 Kit, flangia valvola 1 85021 131 Flessibile - tubo flessibile, dal filtro condensatore 1 87315364 Flessibile - tubo flessibile, dal filtro all'evaporatore 1 87315368 Flessibile - tubo flessibile, dal compressore condensatore 1 8756531 1 Flessibile - tubo flessibile, dal compressore all'evaporatore 1 87495914 Supporto, compressore 1 87565321 Supporto, serraggio della puleggia 1 87565322 Puleggia, serraggio 1 87565326 Blocco 1 87315459 Protezione 1 87565346 Dado esagonale, autobloccante 4 1404071 1 Decalcomania 1 87324469 Bullone 1 10903421 Staf fa, superiore, montaggio condensatore A/C 2 47703656 Staf fa, inferiore, montaggio condensatore A/C 2 47703658 Prolunga, A/C 1 87569316 Fusibile, 10A 1 1 1054990 Fascetta serrafili, 199.3 x 3.65 2 14560187 Fascetta 4 47048451 Relè, A 1 85821537 Fluido refrigeratore 1 87314755 Guarnizione, cofano fisso 1 84525074 Bocchetta, uscita aria 2 87362068
Componente Descrizione Quantità Riferimento parte
Fascetta serrafili, 290 x 4.8 3 12712 Fascetta stringitubo 4 13000690 Staf fa, condensatore lato destro 1 87319438 Staf fa, condensatore lato sinistro 1 87319441 Dispositivo fissaggio, in plastica 81870039 T appo, rivestimento padiglione 1 85805777 Climatizzatore, complessivo cabina 1 51666586 57–61 Kit, bocchette A/ rivestimento padiglione 1 47930014 T ubo, carta, 040 L870 2 47930010 T ubo, carta, 040 L1000 1 47930012 Ugello, rettangolare 2 47930016 Connettore, rettangolare 1 47930019 Raccordo, rettangolare 1 47930021 62–67 Kit, raccordi uscita condotto A/C 1 47929997 T ubo, carta, 045 L1400 1 47930007 T ubo, carta, 045 L1250 1 47929999 Raccordo, passante 1 47930001 Manicotto, in gomma, 050 3 47929989 Manicotto, in gomma, 045 1 47930003 Giunzione L58 1 47930005 V ite, x 4 14440327 Rubinetto 5162852 Comando, velocità ventola e temp AC 1 47839903
3 - PRE-ASSEMBLAGGIO
OPERAZIONI PRELIMINARI PER MONT AGGIO
PRIMA MONT ARE QUEST O KIT LEGGERE FOGLIO ISTRUZIONI COMPLET O
I numeri e le lettere riferimento sulle figure sono identici numeri e alle lettere riferimento nelle istruzioni. istruzioni includono specifiche coppia speciali. Se le specifiche coppia non sono incluse nelle istruzioni, utilizzare specifiche coppia standard. V edere il manuale d'of ficina o rivolgersi a concessionario autorizzato per le specifiche coppia standard.
Preparazione per l'aggiornamento dei componenti del kit
Parcheggiare la macchina terreno piano. Sollevare i bracci del caricatore e innestare il puntone sicurezza. Arrestare il motore inserire il freno stazionamento. Commutare l'interruttore staccabatteria in posizione OFF .
RAIL13SSL0013AA 1
4 - MONT AGGIO
ISTRUZIONI
Smontare la mascherina della griglia anteriore. Con-
servare tutta la bulloneria. Aprire e alzare il cofano motore. Montare il supporto del compressore (32) tra il supporto della marmitta e il motore, mediante la bulloneria esistente e una vite M10 x (1) e una rondella 10.5 x x 2.3 x 2.75 (3) dal kit. Montare il supporto serraggio della puleggia (33) sul lato anteriore del monoblocco. Fissare in posizione con tre bulloni x (8) e tre rondelle 7.4x x 1.4 x 1.85 (4) .
RAIL14TLB0657BA 1
Montare il compressore (22) sul relativo supporto (32) .
Fissare in posizione con il bullone M10 x 130 (12) e la rondella (7) .
Montare il tendicinghia (34) con la vite e una rondella (9) .
Fissare il compressore mediante il blocco (35) , il bullone M10 x (2) , una rondella (9) , una rondella (5) e il dado M10 (6) . 10. Posizionare la rondella (9) sulla vite . 1 Posizionare la vite e il dado (13) tra il blocco (35) , il dado (13) e il tendicinghia (34) . 12. Disporre la cinghia (15) in posizione e metterla in tensione. 13. Montare la protezione (36) con bullone M10 x (1) e la rondella (7) .
14. Collegare il cablaggio del compressore cablaggio del motore. 15. Applicare le decalcomanie (38) e (21) come mostrato in figura.
RAIL16TLB1043BA 2
RAIL14TLB0658BA 3
RAIL14TLB0681BA 4
16. Montare la staf del condensatore superiore (17) e la staf del condensatore inferiore (18) sul condensatore (25) con le sette viti (14) . 17. Montare la staf del condensatore lato sinistro inferiore (19) e la staf del condensatore lato destro inferiore (20) sulla staf del condensatore inferiore (18) con i due bulloni (10) , i due dadi (37) e le quattro rondelle (9) . 18. Collegare il complessivo condensatore gruppo raf freddamento con le due staf superiori (40) e le due staf inferiori (41) con i quattro bulloni , (8) i quattro dadi (37) e le quattro rondelle (9) .
19. Montare il pressostato (16) sul filtro (26) . Montare il filtro (26) sul supporto (23) utilizzando le due fascette (24) . Collegare la prolunga cablaggio pressostato pressostato stesso (16) . 20. Disporre la prolunga cablaggio lungo la parte interna del canale telaio lato destro. 21. Collegare la prolunga del cablaggio connettore del cablaggio motore situato vicino motorino avviamento.
RAIL16TLB0458GA 5
RAIL15TLB0519BA 6
22. Collegare il tubo flessibile (28) tra il condensatore (25) e il filtro (26) . Collegare il tubo flessibile (30) condensatore (25) . Collegare il tubo flessibile (14) filtro (26) e disporlo lungo il telaio fino alla sommità della cabina, prima collegarlo sul fondo del complessivo climatizzatore (56) . Fissare i tubi flessibili mediante il kit flangia - valvola (27) . NOT prima collegare i tubi flessibili, lubrificare gli
Oring.
23. T ogliere il sedile dell’operatore. Smontare i pannelli dai montanti lato destro e sinistro all'interno della cabina, smontare il pannello del tettuccio cabina interno e il pannello laterale destro. NOT gettare tutti i bottoni a pressione del rivestimento che sono stati rimossi. 24. Alesare il pannello del tettuccio cabina e montare le bocchette (60) e (61) . Posizionare i tubi flessibili (57) e (58) sul pannello del tettuccio. Collegare i tubi flessibili (57) e (58) alle bocchette (60) e (61) mediante le fascette (51) . Collegare i tubi flessibili (57) e (58) tettuccio cabina mediante le fascette serrafili (50) .
25. Montare i dif fusori (59) sulle bocchette (60) e (61) mediante le viti (68) . Posizionare e fissare il pannello del tettuccio mediante dei tappi (55) .
RAIL14TLB0662BA 7
RAIL14TLB0663BA 8
RAIL14TLB0664BA 9
26. Lasciare che i tubi flessibili (57) e (58) fuoriescano dall'apposita apertura nel pannello del tettuccio cabina sul lato destro del montante.
27. Lasciare che il secondo tubo flessibile (57) fuoriesca dall'apposita apertura nel pannello del tettuccio cabina sul lato sinistro del montante.
28. Alesare il pannello del montante sinistro e posizionare la bocchetta (67) e dif fusore (49) . Collegare il tubo flessibile (57) alla bocchetta (67) mediante manicotto (66) . Riassemblare il pannello del montante sinistro mediante i tappi (54) .
RAIL14TLB0665BA 10
RAIL14TLB0666BA 11
RAIL14TLB0668BA 12
29. Rimuovere il complessivo riscaldatore solo dal pianale cabina e sostituirlo con il complessivo riscaldamento, ventilazione e raf freddamento, Heating V entilating and Cooling (HV AC) (56) con la bulloneria esistente e tubi flessibili liquido raf freddamento del riscaldatore. 30. Collegare il compressore climatizzatore tubo flessibile cabina (31) e il filtro tubo flessibile cabina (29) sul fondo del complessivo AC (56) con la bulloneria flangia - valvola (27) .

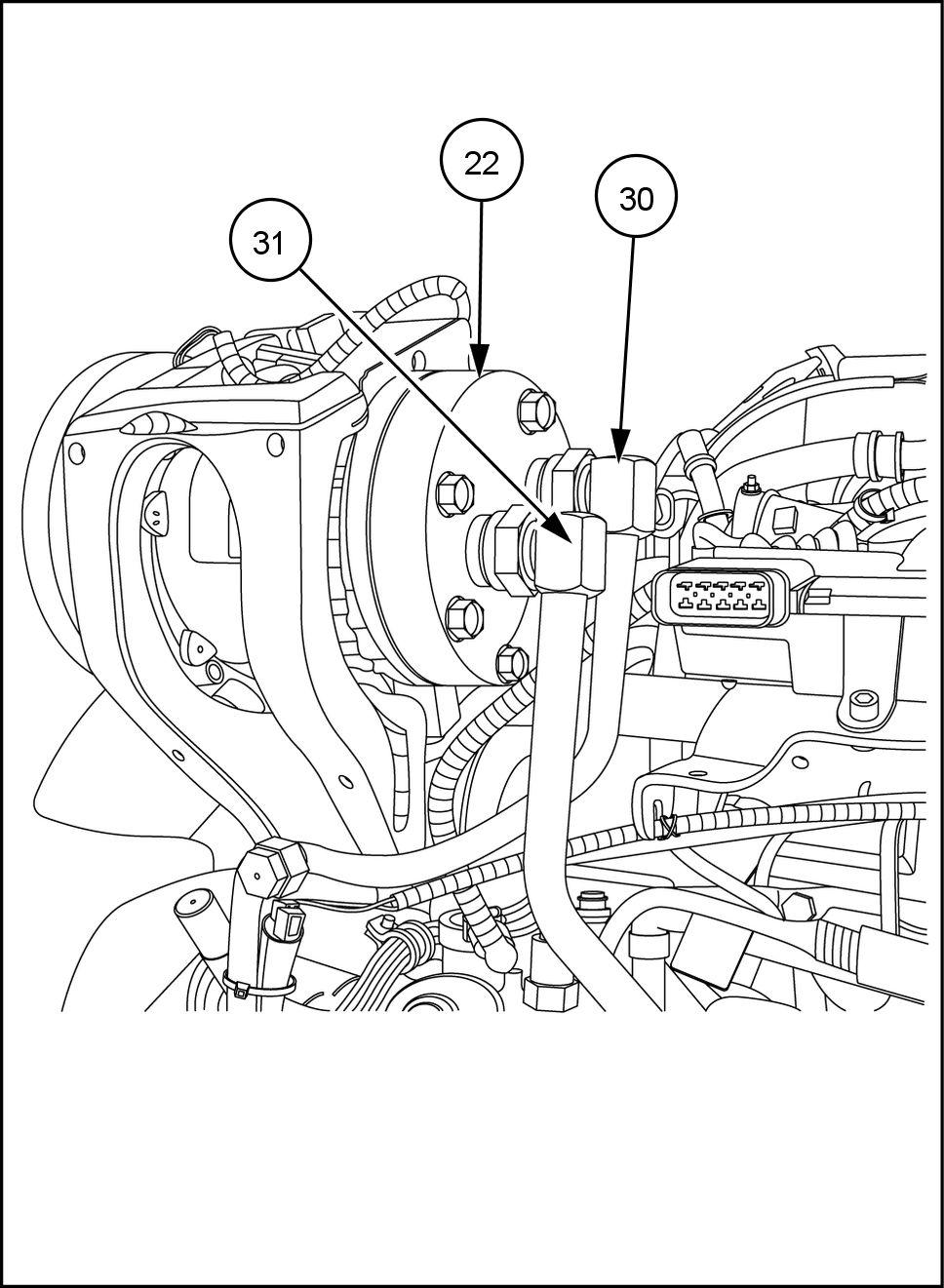

31. Collegare il tubo flessibile (30) alla luce D del compressore (22) . Collegare il tubo flessibile (31) alla luce
S del compressore (22) . NOT prima collegare i tubi flessibili, lubrificare gli
Oring. NOT rimuovere i tappi dai raccordi del compressore e dalle luci prima del collegamento dei tubi flessibili.
RAIL14TLB0673BA 13
RAIL14TLB0680BA 14
RAIL15TLB0521BA 15

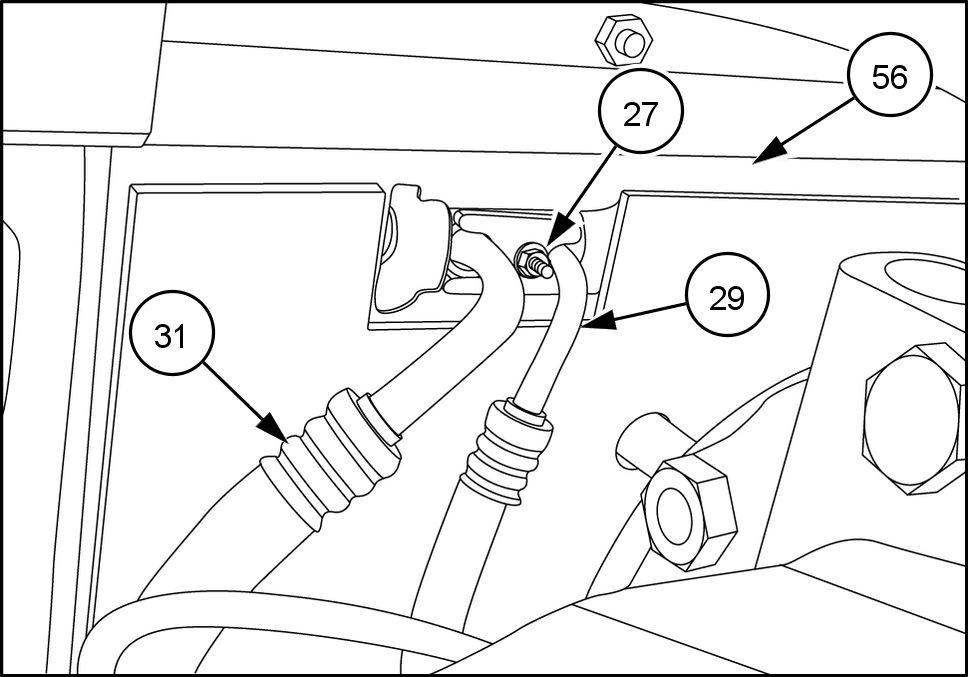

32. Collegare i tubi flessibili (62) e (63) convogliatore (56) mediante le fascette (65) .
33. Rimuovere il calore dell'interruttore comando ventola solo dal lato destro della console laterale; conservare la bulloneria montaggio. 34. Montare la centralina velocità ventola e temperatura
AC (70) nella console lato destro con la bulloneria rimossa in precedenza.
35. Montare il pannello del tettuccio cabina interno e il pannello laterale destro con i bottoni a pressione del rivestimento (54) . Montare i pannelli dai montanti destro e sinistro all'interno della cabina con i bottoni a pressione del rivestimento (54) . Montare il sedile operatore. 36. Seguire la procedura AC per scaricare e caricare l'impianto climatizzazione con la quantità appropriata refrigerante del climatizzatore R134a. 37. Ispezionare l'impianto climatizzazione per verificare eventuali perdite refrigerante, dopo che il sistema è stato caricato, quindi attivato e disattivato. 38. Montare il sedile operatore. Ricollegare l'interruttore staccabatteria. Abbassare e chiudere la protezione motore. Rimuovere il montante supporto sicurezza e abbassare il caricatore. Controllare il funzionamento dell’impianto climatizzazione.
RAIL14TLB0682BA 16
RAIL16TLB0431BA 17
CNH Industrial America - Main 700 State Street Racine, W isconsin United States 53404
SER VICE - T echnical Publications & T ools
ST AMP ATO U.S.A.
© 2019 CNH Industrial America LLC. T utti i diritti riservati.
Nessuna parte del testo e nemmeno le illustrazioni questa pubblicazione possono essere riprodotte.
CNH Industrial America LLC riserva il diritto apportare migliorie alla progettazione e modifiche alle specifiche in qualsiasi momento, senza preavviso e senza obbligo installazione sulle unità vendute in precedenza. specifiche, le descrizioni e il materiale illustrativo contenuti in questo documento sono accurati rispetto alle informazioni note momento della pubblicazione possono essere soggetti a modifica senza preavviso.
disponibilità alcuni modelli e tipi attrezzature varia in base paese utilizzo. Per informazioni dettagliate riguardo a particolare prodotto, rivolgersi concessionario CNH Industrial.
CNH Industrial è marchio registrato negli Stati Uniti e in molti altri paesi, proprietà o concesso in licenza a CNH Industrial N.V società essa controllato o facente parte del suo gruppo.
I marchi indicati nel presente documento, in riferimento a prodotti e/o servizi società terze, diversi quelli cui CNH Industrial N.V società essa controllate o facenti parte del suo gruppo siano proprietarie o licenziatarie, appartengono rispettivi titolari.
INST ALLA TIONSANWEISUNG
UNGEFÄHRE EINBAUZEIT : 6.0 Stunden
Rac 51695356_DE Ausgabedatum Oktober 2019 ERSETZT 47997866
CASE CONSTRUCTION
580ST 590ST 695ST
NEW HOLLAND CONSTRUCTION
B100B 10B 15B B95B
1 - SICHERHEITSINFORMA TIONEN ###_2_###
Gruppierte Sicherheitsmeldung
W ARNUNG
Rotierende Bauteile! Schalten Sie stets den Motor aus, und trennen Sie den Haupt -T rennschalter , bevor Sie die Motorhaube öffnen. Die Nichtbeachtung kann schweren oder tödlichen V erletzungen führen.
W1072B
W ARNUNG
Gefahr des W egrollens! V ersuchen Sie stets, die Maschine auf festem und ebenem Boden abzustellen. Stellen Sie die Maschine möglichst nicht Hängen ab. Blockieren Sie die Räder beiden Richtungen. Die Nichtbeachtung kann schweren oder tödlichen V erletzungen führen.
W0265A
W ARNUNG
Gefahr des Herunterfallens! Halten Sie sich beim Einsteigen und Aussteigen aus der Kabine nicht den Bedienhebeln fest.
Betreten und verlassen Sie die Maschine immer auf sichere Art und W eise. Achten Sie darauf, dass Sie stets drei Punkten (Stufen, Leitersprossen, Handläufe -/ griffe) Kontakt zum Fahrzeug haben. Die Nichtbeachtung kann schweren oder tödlichen V erletzungen führen.
W1340B
2 - TZINHAL T
Übersicht Montagesatz
Artikel Beschreibung Anzahl T eilereferenz
1–41 Montagesatz, Klimaanlage Maschinenteil 1 47779884 1 Schraube, M10 x 2 11 106421 2 Schraube, M10 x 1 11 107421 3 Unterlegscheibe, T ellerfeder 10.5 x x 2.3 x 2.75 2 11 190574 4 Unterlegscheibe, T ellerfeder 8.4 x x 1.4 x 1.85 3 11 193874 5 Unterlegscheibe, 10.5 x x 2 2 14496601 6 Mutter , M10 1 1257721 1 7 Unterlegscheibe, W ellenfeder 10.5 x x 4.2 2 12601474 8 Schraube, x 7 43127 9 Unterlegscheibe, Rosetta 5 14496534 Schraube, x 2 120104 11 Schraube 1 15213921 Schraube, M10 x 130 1 14421621 Mutter , 2 87597953 Schraube 7 85819184 Riemen 1 87565328 Schalter , Druck 1 85804065 Halterung, Kondensator , oben 1 87630384 Halterung, Kondensator 1 87646126 Halterung, Kondensator , links, unten 1 87630386 Halterung, Kondensator , rechts, unten 1 87630383 Aufkleber , Wichtig 1 85804441 Kompressor 1 85817170 Halterung, Filter 1 87315236 Schelle 2 87315239 Kondensator 1 87314566 Filter , Klimaanlage 1 87315241 Montagesatz, Flansch V entil 1 85021 131 Flexibler Schlauch, Filter Kondensator 1 87315364 Flexibler Schlauch, Filter V erdampfer 1 87315368 Flexibler Schlauch, Kompressor Kondensator 1 8756531 1 Flexibler Schlauch, Kompressor V erdampfer 1 87495914 Stütze, Kompressor 1 87565321 Stütze, Riemenscheibe Festziehen 1 87565322 Riemenscheibe, Festziehen 1 87565326 Sektor 1 87315459 Handschutz 1 87565346 Sechskantmutter , selbstsichernd 4 1404071 1 Aufkleber 1 87324469 Schraube 1 10903421 Halterung, oberer Klimaanlagen - Kondensator Befestigung 2 47703656 Halterung, unterer Klimaanlagen - Kondensator Befestigung 2 47703658 Erweiterung, Klimaanlage 1 87569316 Sicherung, 10A 1 1 1054990 Kabelbinder , 199.3 x 3.65 2 14560187 Schelle 4 47048451 Relais, 40A 1 85821537 Kältemittel 1 87314755 Dichtung, feststehende Motorhaube 1 84525074
Artikel Beschreibung Anzahl T eilereferenz
Lüftungsschlitz, Luftauslass 2 87362068 Kabelbinder , 290 x 4.8 3 12712 Schlauchschelle 4 13000690 Halterung, rechter Kondensator 1 87319438 Halterung, linker Kondensator 1 87319441 Befestigungselement, Kunststof f 81870039 Stopfen, Dachinnenverkleidung 1 85805777 Klimaanlage, Kabinenbaugruppe 1 51666586 57–61 Montagesatz, Klimaanlagen Lüftungsschlitze, Dachinnenverkleidung 1 47930014 Rohr , Papier , 040 L870 2 47930010 Rohr , Papier , 040 L1000 1 47930012 Düse, rechteckig 2 47930016 Steckverbinder , rechteckig 1 47930019 Anschlussstück, rechteckig 1 47930021 62–67 Montagesatz, Klimaanlagen - Kanal Auslass Anschlussstücke 1 47929997 Rohr , Papier , 045 L1400 1 47930007 Rohr , Papier , 045 L1250 1 47929999 Anschlussstück, Durchgang 1 47930001 Hülse, Gummi, 050 3 47929989 Hülse, Gummi, 045 1 47930003 Anschlussdose L58 1 47930005 Schraube, x 4 14440327 Hahn 5162852 Steuerung, HLK -T emperatur und Lüfterdrehzahl 1 47839903
3 - VORMONT AGE
VORBEREITUNG ZUR MONT AGE
LESEN SIE DIESE ANWEISUNG UNBEDINGT VOLLSTÄNDIG DURCH, BEVOR SIE MIT DER MONT AGE DIESES TZES BEGINNEN.
Referenznummern und - buchstaben auf Abbildungen sind die gleichen wie die Referenznummern und - buchstaben in den Anweisungen. Besondere Drehmomentangaben sind im Anweisungstext enthalten. Sollten in den Anweisungen keine Drehmomentangaben genannt werden, gelten die Standard Drehmomentangaben. Die Standard - Drehmomentangaben sind im W artungshandbuch finden oder können bei einem V ertragshändler erfragt werden.
V orbereitung für die Aktualisierung von Bauteilen Satz
Stellen Sie die Maschine auf ebenem Boden ab. Heben Sie die Laderarme und schalten Sie die Sicherheitsstrebe zu. Den Motor abstellen und die Feststellbremse betätigen. Stellen Sie den Haupttrennschalter auf OFF (AUS).
RAIL13SSL0013AA 1
4 - MONT AGE
ANWEISUNGEN
Entfernen Sie das vordere Gitter . Bewahren Sie alle Befestigungsteile auf. fnen Sie die Motorhaube, und heben Sie sie an. Montieren Sie die Kompressorstütze (32) zwischen der Schalldämpferstütze und dem Motor mit Hilfe der vorhandenen Befestigungsteile und einer M10 x - Schraube (1) und einer 10.5 x x 2.3 x
2.75
- Unterlegscheibe (3) aus dem Montagesatz. Montieren Sie die Riemenscheiben - Befestigungsstütze (33) auf der V orderseite des Motorblocks. Befestigen Sie die T eile mit drei x - Schrauben (8) und drei 7.4x x 1.4 x 1.85 - Unterlegscheiben (4) .
RAIL14TLB0657BA 1
Montieren Sie den Kompressor (22) der Kompressorstütze (32) .
Befestigen Sie die T eile mit der M10 x 130 - Schraube (12) und der Unterlegscheibe (7) .
Montieren Sie den Riemenspanner (34) mit der
Schraube und einer Unterlegscheibe (9) .
Befestigen Sie den Kompressor mit Hilfe des Blocks (35) , der M10 x - Schraube (2) , einer Unterlegscheibe (9) , einer Unterlegscheibe (5) und der M10 - Mutter (6) . 10. Setzen Sie die Unterlegscheibe (9) auf die
Schraube . 1 Platzieren Sie die Schraube und die Mutter (13) zwischen dem Block (35) , der Mutter (13) und dem
Riemenspanner (34) . 12. Bringen Sie den Riemen (15) in seine Position, und spannen Sie ihn. 13. Montieren Sie den Handschutz (36) mit Hilfe einer
M10 x - Schraube (1) und der Unterlegscheibe (7) .
14. Schließen Sie den Kabelbaum des Kompressors den Kabelbaum des Motors an. 15. Bringen Sie die Aufkleber (38) und (21) wie gezeigt an.
RAIL16TLB1043BA 2
RAIL14TLB0658BA 3
RAIL14TLB0681BA 4
16. Montieren Sie die obere Kondensatorhalterung (17) und die untere Kondensatorhalterung (18) Kondensator (25) mit den sieben Schrauben (14) . 17. Montieren Sie die untere linke Kondensatorhalterung (19) und die untere rechte Kondensatorhalterung (20) der unteren Kondensatorhalterung (18) mit den zwei Schrauben (10) , den zwei Muttern (37) und den vier Unterlegscheiben (9) . 18. Befestigen Sie die Kondensatorbaugruppe Kühlmittelpaket mit den zwei oberen Halterungen (40) und den zwei unteren Halterungen (41) mit den vier
Schrauben (8) , den vier Muttern (37) und den vier
Unterlegscheiben (9) .
19. Montieren Sie den Druckschalter (16) Filter (26) .
Montieren Sie den Filter (26) der Stütze (23) mit zwei Schellen (24) . Schließen Sie den Druckschalter -
Erweiterungskabelbaum den Druckschalter (16) an. 20. V erlegen Sie die Kabelbaumverlängerung entlang der
Innenseite des rechten Fahrwerkkanals. 21. Schließen Sie die Kabelbaumverlängerung den
Motorkabelbaum - Steckverbinder in der Nähe des
Anlassers an.
RAIL16TLB0458GA 5
RAIL15TLB0519BA 6
22. Setzen Sie den Schlauch (28) zwischen Kondensator (25) und Filter (26) an. Schließen Sie den
Schlauch (30) den Kondensator (25) an. Schließen Sie den Schlauch (14) den Filter (26) und verlegen Sie ihn entlang des Rahmens bis zur Oberseite der Kabine, bevor Sie ihn die Unterseite der
Klimaanlagenbaugruppe (56) anschließen. Befestigen Sie die Schläuche mit Hilfe des Flanschventilsatzes (27) . HINWEIS: Schmieren Sie die ORinge, bevor Sie die Schläuche anschließen.
23. Den Fahrersitz entfernen. Entfernen Sie die V erkleidungen der rechten und linken Säule in der Kabine, entfernen Sie die Innenverkleidung des Kabinendachs sowie die rechte Seitenverkleidung. HINWEIS: Entsorgen Sie alle abmontierten V erkleidungsknöpfe. 24. Bohren Sie die Kabinendachverkleidung und montieren Sie die Luftdüsen (60) und (61) . Positionieren
Sie die Schläuche (57) und (58) der Dachverkleidung. Schließen Sie die Schläuche (57) und (58) die Luftdüsen (60) und (61) mit den Schellen (51) an.
Sichern Sie die Schläuche (57) und (58) mit Hilfe der
Kabelbinder (50) Kabinendach.
25. Montieren Sie die Luftverteiler (59) den Luftdüsen (60) und (61) mit den Schrauben (68) . Positionieren und befestigen Sie die Dachverkleidung mit den Stopfen (55) .
RAIL14TLB0662BA 7
RAIL14TLB0663BA 8
RAIL14TLB0664BA 9
26. Ziehen Sie die Schläuche (57) und (58) durch die entsprechende fnung in der Kabinendachverkleidung auf der Seite der rechten Säule.
27. Ziehen Sie den zweiten Schlauch (57) durch die entsprechende fnung in der Kabinendachverkleidung auf der Seite der linken Säule.
28. Bohren Sie die V erkleidung der linken Säule und positionieren Sie die Luftdüse (67) und einen Luftverteiler (49) . Schließen Sie den Schlauch (57) die Luftdüse (67) an, verwenden Sie dazu die Manschette (66) . Bauen Sie die V erkleidung der linken
Säule mithilfe der Stopfen (54) wieder ein.
RAIL14TLB0665BA 10
RAIL14TLB0666BA 11
RAIL14TLB0668BA 12
29. Entfernen Sie die reine Heizungsbaugruppe vom Kabinenboden und ersetzen Sie sie durch die Heizungs
Lüftungs - und Kühlungsbaugruppe (HV AC) (56) mit den vorhandenen Befestigungsteilen und den Heizungs Kühlmittelschläuchen. 30. Schließen Sie den Klimaanlagenkompressor den
Kabinenschlauch (31) und den Filter den Kabinenschlauch (29) der Unterseite der AC - Baugruppe (56) mit den Flanschventil - Befestigungsteilen (27) an.
31. Schließen Sie den Schlauch (30) Anschluss D des Kompressors (22) an. Schließen Sie den
Schlauch (31) Anschluss S des Kompressors (22) an. HINWEIS: Schmieren Sie die ORinge, bevor Sie die Schläuche anschließen. HINWEIS: Entfernen Sie die Stopfen von den Anschlussstücken des Kompressors und Anschlüssen, unmittelbar bevor Sie die Schläuche anschließen.
RAIL14TLB0673BA 13
RAIL14TLB0680BA 14
RAIL15TLB0521BA 15
32. Schließen Sie die Schläuche (62) und (63) mithilfe der Schellen (65) den Förderer (56) an.
33. Entfernen Sie den Steuerschalter des reinen Heizgebläses von der rechten Seite der Seitenkonsole und bewahren Sie die Befestigungsteile auf. 34. Montieren Sie das AC -T emperatur - und Gebläsedrehzahl - Steuergerät (70) mit den zuvor entfernten
Befestigungsteilen in die rechte Seitenkonsole.
35. Montieren Sie die innere Kabinendachverkleidung und die rechte Seitenverkleidung mit den V erkleidungsknöpfen (54) . Montieren Sie die V erkleidungen der rechten und linken Säule in der Kabine mit den V erkleidungsknöpfen (54) . Montieren Sie den
Fahrersitz. 36. Befolgen Sie das AC -V erfahren zum Evakuieren und Befüllen der Klimaanlage mit der korrekten
Menge des Klimaanlagen - Kältemittels R134a. 37. Überprüfen Sie die Klimaanlage auf etwaige Kältemittellecks, nachdem das System befüllt und aus - und wieder eingeschaltet worden ist. 38. Montieren Sie den Fahrersitz. Schließen Sie den Batteriehauptschalter wieder an. Senken Sie die Motorhaube und schließen Sie sie. Entfernen Sie die
Blockierstange, und senken Sie das Laderanbaugerät ab. Überprüfen Sie die ordnungsgemäße Funktion der Klimaanlage.
RAIL14TLB0682BA 16
RAIL16TLB0431BA 17
CNH Industrial America - Main 700 State Street Racine, W isconsin United States 53404
SER VICE - T echnical Publications & T ools
GEDRUCKT U.S.A.
© 2019 CNH Industrial America LLC. Alle Rechte vorbehalten
Die auch teilweise V ervielfältigung des T extes bzw . der Abbildungen ist verboten.
CNH Industrial America LLC behält sich das Recht vor , jederzeit und ohne Ankündigung V erbesserungen der Konstruktion oder Änderungen den technischen Daten vorzunehmen, und dies ohne jegliche V erpflichtung, diese V erbesserungen bzw . Änderungen bereits verkauften Maschinen vorzunehmen. Hier enthaltene Spezifikationen, Beschreibungen und Illustrationen entsprechen dem Stand zum Zeitpunkt der V eröf fentlichung, können jedoch jederzeit ohne Ankündigung geändert werden.
Die V erfügbarkeit einiger Modelle und Ausrüstungsstände varriiert je nach Land, in dem die Ausrüstung erworben wird. W eitergehende Informationen bestimmten Produkten erhalten Sie bei Ihrem CNH Industrial-Händler .
CNH Industrial ist eine eingetragene Marke in den USA und vielen anderen Ländern und Eigentum der CNH Industrial N.V ihrer T ochtergesellschaften oder verbundenen Unternehmen oder diese lizenziert.
Alle hier in V erbindung mit W aren und/oder Dienstleistungen von Firmen erwähnten Marken, die nicht Eigentum der CNH Industrial N.V ihrer T ochtergesellschaften oder verbundenen Unternehmen sind oder diese lizenziert wurden, sind Eigentum dieser jeweiligen Firmen.
