3.2.3 Commande externe pour prise de force arrière
27203 L'Automatisme de prise de force peut être connecté et déconnecté à volonté en appuyant à chaque fois le commutateur(1) vers l'avant. La prise de force reste connectée ou est connectée.
La fenêtre centrale sur l'indicateur de travail affiche le régime de prise de force(2).
–Mémoriser le régime de prise de force, voir la
Notice d'utilisation. Déconnecter l'automatisme de prise de force et la prise de force: –Déconnecter le commutateur(1). L'Automatisme est également désactivé dans les conditions suivantes: •la prise de force n'a pas fonctionné pendant plus de 5minutes, •le commutateur de déplacement sur route est sur déplacement sur route, •la vitesse d'avancement est supérieure à 23km/h, •le siège conducteur est quitté, •la touche externe de commande de prise de force arrière (à l'intérieur ou à l'extérieur sur l'aile arrière) est actionnée.
66278
Danger!
Au démarrage du moteur, les prises de force peuvent effectuer quelques tours. Les vêtements ou les objets peuvent se prendre dedans et entrer en rotation.
–Avant de démarrer le moteur, s'assurer qu'il n'y a personne dans la zone des prises de force.
Danger!
Dispositifs de protection manquants. Les vêtements ou les objets peuvent se prendre dedans et entrer en rotation. –Tous les dispositifs de protection doivent impérativement être en place pour mettre la prise de force en service:
Le tube de protection et la cloche de protection de l'arbre à cardan et la protection de prise de force.
Voir la Notice d'utilisation de l'arbre à cardan. –Une fois l'arbre à cardan déposé, placer le bouchon de protection sur l'embout de prise de force.
1

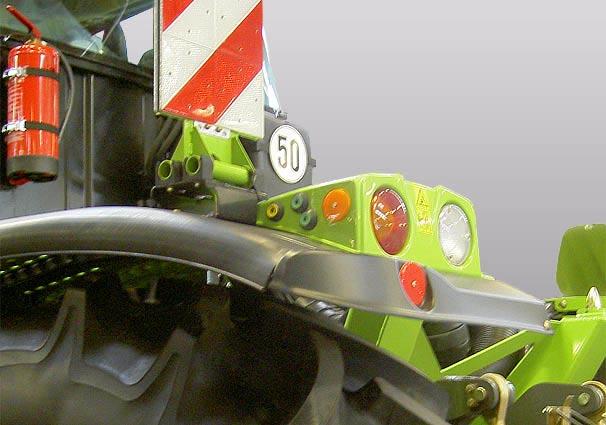

Commande externe du relevage hydraulique à l'arrière
18840
6
27203 La commande externe pour la prise de force arrière peut être utilisée: •pour accoupler les outils, •pour un test de fonctionnement des outils portés. Connecter brièvement la prise de force: –Appuyer sur la touche (1) et la maintenir appuyée jusqu'à ce que la prise de force démarre. –Relâcher la touche (1) pour déconnecter la prise de force. Connecter durablement la prise de force: –Maintenir la touche (1) appuyée pendant encore 3secondes environ après le démarrage.
1

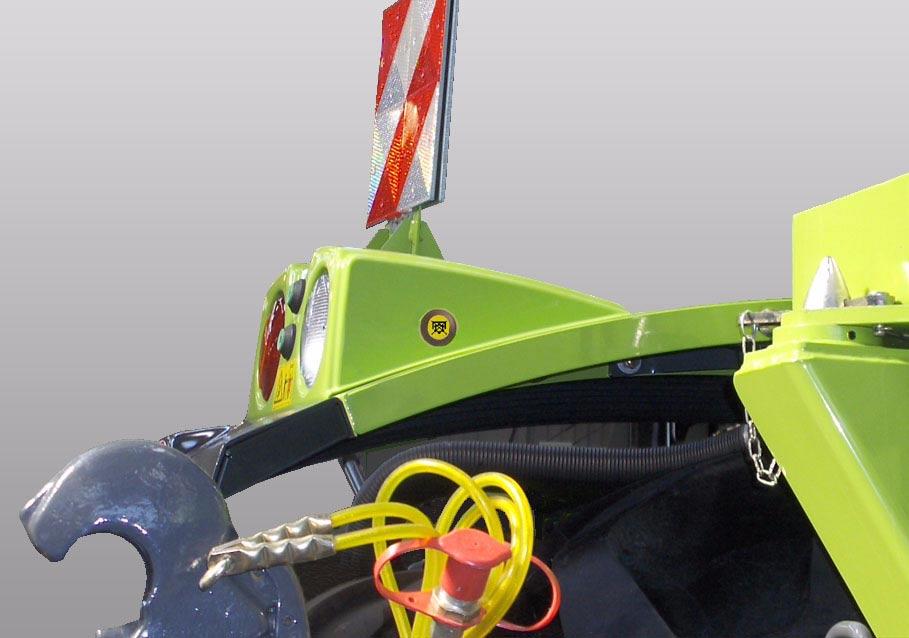

Commande externe du relevage hydraulique sur le côté
6964
7
2
Commande externe du relevage hydraulique à l'arrière
Déconnecter la prise de force et l'automatisme de prise de force: –Appuyer sur la touche(1) ou(2).
18841
8
2
Commande externe du relevage hydraulique sur le côté
22518
