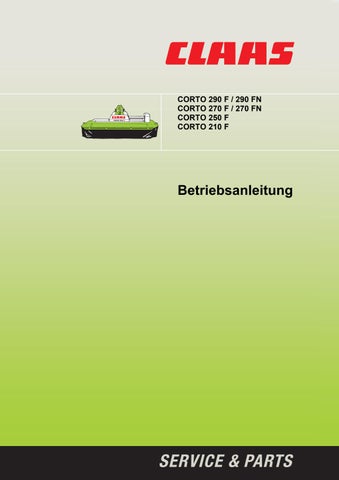

Class CORTO 290 F 290 FN CORTO 270 F 270 FN CORTO 250 F CORTO 210 F Betriebsanleitung - PDF DOWNLO

CORTO 290 F / 290 FN CORTO 270 F / 270 FN CORTO 250 F CORTO 210 F

Betriebsanleitung

Or igi na lbe tri eb sa n

lei tu ng

0

EG-Konformitätserklärung Wir

Diese Konformitätserklärung ist die Originalkonformitätserklärung entsprechend der EG-Richtlinie 2006/42/EG CLAAS Saulgau GmbH Zeppelinstraße 2, D - 88348 Bad Saulgau

erklären in alleiniger Verantwortung, dass das Produkt Trommelmähwerk (Typ - Seriennummer - Handelsbezeichnung) 341 - ab 34101951 - CORTO 290 F / 290 FN Profil 345 - ab 34502861 - CORTO 270 F / 270 FN Profil 343 - ab 34302751 - CORTO 250 F Profil 342 - ab 34201847 - CORTO 210 F Profil auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42/EG Anhang I entspricht.

Zur sachgerechten Umsetzung der in den EG-Richtlinien genannten Sicherheits- und Gesundheitsanforderungen wurde(n) folgende Norm(en) und / oder technische Spezifikation(en) herangezogen: EN ISO 4254-1, EN 745 Der Dokumentationsverantwortliche in der Europäischen Gemeinschaft ist: M. Geng, CLAAS Saulgau GmbH, Zeppelinstraße 2, D - 88348 Bad Saulgau

Technical Management

Quality Management

(M. Geng)

(J. Switalski) Bad Saulgau, 28.12.09

Einleitung

Einleitung

1 Einleitung EINLEITUNG Diese Betriebsanleitung ist die Originalbetriebsanleitung. In folgenden Texten wird diese nur als Betriebsanleitung bezeichnet.

Die vorliegende Betriebsanleitung gibt Ihnen Auskunft über die Verwendung, Einstellung und Bedienung des CLAAS Trommelmähwerkes.

Befolgen Sie die Ratschläge für die richtige Pflege und Wartung Ihrer Maschine, dann werden Sie eine ständige Betriebsbereitschaft und lange Lebensdauer der Maschine erzielen.

Lassen Sie auch die Montage der Maschine und die regelmäßigen Inspektionen durch Ihre Fachwerkstatt durchführen. Versäumnisse in der Wartung oder falsche Bedienung führen zu Leistungsminderung und bringen Zeitverlust.

Nutzen Sie durch richtige Bedienung und sorgfältige Pflege die in dieser Maschine verwerteten Erfahrungen und neuesten Erkenntnisse, dann wird Ihr Mähwerk stets gute Arbeit leisten.

Ihr CLAAS-Kundendienst

GÜLTIGKEIT Diese Betriebsanleitung ist gültig für alle Trommelmähwerke CORTO 290 F / 290 FN Typ 341 ab Maschinen-Nr. 341 0 1951 CORTO 270 F / 270 FN Typ 345 ab Maschinen-Nr. 345 0 2861 CORTO 250 F Typ 343 ab Maschinen-Nr. 343 0 2751 CORTO 210 F Typ 342 ab Maschinen-Nr. 342 0 1847

1.1

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F - 00 0186 777 9

Inhalt

Inhalt

2 Inhalt 1. Einleitung Einleitung .............................................................................. 1.1 Gültigkeit ............................................................................... 1.1

2. Inhalt 3. Vorwort Besonders zu beachten ........................................................ 3.1 Typenschild ........................................................................... 3.2

Zur Sicherheit 1 Bestimmungsgemäße Verwendung ......................................

Vernünftigerweise vorhersehbare Fehlanwendung ..............

Außerbetriebnahme und Entsorgung ....................................

Kennzeichnung von Warn- und Gefahrenhinweisen ............

Allgemeine Sicherheits- und Unfallverhütungs - Vorschriften Angebaute Geräte ................................................................

Angehängte Geräte ..............................................................

Zapfwellenbetrieb .................................................................

Hydraulikanlage ....................................................................

Reifen ...................................................................................

Wartung ................................................................................

Schalldruckpegel ..................................................................

Sicherheitsaufkleber mit Warnhinweisen ..............................

4.1 4.1 4.2 4.3 4.3 4.4 4.5 4.5 4.6 4.6 4.6 4.6 4.7

5. Technische Daten Technische Daten ................................................................. 5.1 Achslasten, Mindestballastierung und Gesamtgewicht berechnen ................................................... 5.2 Schallpegel der Trommelmähwerke CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F 5.5

6. Zusammenbau Montage ................................................................................ 6.1 Anbau des Niederhalters ................................................ 6.1 Messereinbau ................................................................. 6.2

7. Vor Inbetriebnahme Vor Inbetriebnahme prüfen und beachten! ........................... 7.1 Anhängen ............................................................................. 7.2 Dreipunktanbau mit Accord-Schnellkuppler .................... 7.2 Einstellung des Oberlenkers ........................................... 7.6 Gelenkwellenmontage .................................................... 7.7 Gewichtsentlastung ...................................................... 7.11 Maschine abbauen/abstellen .............................................. 7.15 Vor dem Transport .............................................................. 7.16 Straßenfahrt .................................................................. 7.17

Zusatzausrüstung ................................................................

Gleittellererhöhung für Hochschnitt (C03 0010) ............

Hochschnitteinrichtung C03 0040 .......................................................................

Stufenlose Schnitthöhenverstellung (C03 0050) ...........

Geschränkte Messerklingen ..........................................

Gewölbte Mähklingen ....................................................

Verstärkte Mähklingen ..................................................

Messerhalter ohne Anschlagbolzen ..............................

Zusatzschwadscheiben .................................................

Schwadeinrichtung (CORTO 250 F) .............................

Schwadeinrichtung (CORTO 210 F) .............................

Aufsteckgabel - Kit (M03 0010) .....................................

Anbau Seitenversatz (R03 0070) ..................................

Umbausatz bei großer Frontbereifung ..........................

8.12 8.12 8.12 8.13 8.13 8.13 8.14 8.14 8.15 8.15 8.15 8.15 8.16 8.16

9. Wartung Wichtige Wartungshinweise .................................................. 9.1 Hydraulikanlage .............................................................. 9.1 Schrauben ....................................................................... 9.1 Schmierung ..................................................................... 9.1 Schutzeinrichtungen (Schutzbügel) ................................ 9.1 Antriebe ................................................................................. 9.2 Spannen der Antriebsriemen .......................................... 9.2 Keilriemen wechseln ....................................................... 9.3 Rahmentrog .................................................................... 9.3 Hauptgetriebe .................................................................. 9.4 Schnitthöhenverstellung ........................................................ 9.5 Mähklingen ............................................................................ 9.6 Mähklingen wechseln ...................................................... 9.6 Mähklingenhalter ................................................................... 9.8 Gelenkwelle ........................................................................... 9.8 Allgemeine Hinweise zu Gelenkwellen ............................ 9.9 Wartung der Scheibenkupplung ...................................... 9.9 Schwadeinrichtung (CORTO 290 F / 290 FN / 270 F / 270 FN) ......................... 9.10 CORTO 250 F ..................................................................... 9.11 CORTO 210 F ..................................................................... 9.12 Verbindungselemente ......................................................... 9.14 Schraubenverbindungen ..................................................... 9.14 Überwinterung ..................................................................... 9.14

10. Schmierplan Zur Sicherheit ...................................................................... 10.1 Schmierstoffe ...................................................................... 10.1 Schmierung ......................................................................... 10.1

8. Bedienung Einsatz ..................................................................................

Arbeitsstellung ................................................................

Transportstellung ............................................................

Schnitthöhe einstellen .....................................................

Dreipunktbockverriegelung .............................................

Mähen .............................................................................

00 0186 777 9

8.1 8.1 8.1 8.2 8.3 8.5

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

2.1

Vorwort

Vorwort

3 Vorwort Besonders zu beachten Beachten Sie auch, dass in den folgenden Kapiteln das CLAAS Trommelmähwerk auch Maschine oder nur Mähwerk genannt wird.

Die Hinweise in dieser Betriebsanleitung müssen zur Abwendung von Gefahren von allen Personen gelesen und beachtet werden, die diese Maschine einsetzen, warten, instandhalten oder kontrollieren.

Zur besseren bildlichen Darstellung wurden einige Schutzeinrichtungen, -abdeckungen nur für diesen Zweck entfernt. Alle Schutzeinrichtungen, -abdeckungen müssen angebracht sein bevor die Maschine in Betrieb genommen wird!

Lesen Sie insbesondere die Abschnitte »Zur Sicherheit« und »Vor Inbetriebnahme«.

Die Verwendung von Ersatzteilen, Zubehör und Zusatzgeräten, die nicht original von CLAAS stammen und nicht von CLAAS geprüft und freigegeben sind, können konstruktiv vorgegebene Eigenschaften der CLAAS-Maschine oder ihre Funktionstüchtigkeit negativ verändern und dadurch die aktive und/oder passive Fahrsicherheit sowie Arbeitssicherheit (Unfallschutz) beeinträchtigen.

Für Schäden, die insoweit durch die Verwendung von Nicht-CLAAS-Original-Teilen, -Zubehör und -Zusatzgeräten entstehen, ist jedwede Haftung von CLAAS ausgeschlossen.

Technische Angaben, Maße und Gewichte verstehen sich mit entsprechenden Toleranzen.

Vorn, hinten, rechts und links gilt immer in Fahrtrichtung.

3.1

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F - 00 0186 777 9

Vorwort Typenschild Bei allen Ersatzteilbestellungen und technischen Rückfragen die Maschinennummer (Fz-Ident-Nr.) (2) angeben. Dies ist erforderlich, da es sonst zu Ersatzteilfalschlieferungen kommen kann.

Das Typenschild (1) mit der Maschinennummer (Fz-Ident-Nr.) (2) ist rechts am Rahmentrog befestigt.

(Abb. 1, 2)

1 1 Bezeichnung/Désignation

Mähwerk/Faucheuse

Typ/Type: Fz-Ident.-Nr.:

34101951

UTyp/Variante ASF

Baujahr/Annee

GRP

Reception à la DRIRE

Zul. Ges. Gewicht

Zul. Stützlast

Zul.Achslast

PTAC

Masse max. admissible attelage

charge max. admissible

CLAAS SAULGAU GMBH 88348 Bad Saulgau Made in Germany

80966

2

2

00 0186 777 9 - BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

3.2

Zur Sicherheit

Zur Sicherheit

4 Zur Sicherheit

VERNÜNFTIGERWEISE VORHERSEHBARE FEHLANWENDUNG

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten!

Die Nutzung außerhalb der bestimmungsgemäßen Verwendung ist ein vom Hersteller der Maschine nicht vorgesehener Einsatz und stellt damit eine Fehlanwendung im Sinne der Maschinenrichtlinie dar. Für hieraus resultierende Schäden haftet der Hersteller nicht, sondern ausschließlich der Benutzer.

BESTIMMUNGSGEMÄßE VERWENDUNG Das CLAAS Trommelmähwerk ist ausschließlich für den fachlichen Einsatz nach den anerkannten Regeln der landwirtschaftlichen Praxis bei landwirtschaftlichen Erntearbeiten von Futterpfanzen gebaut.

Derartige Fehlanwendungen des CLAAS Vorsatzgeräts (Direktschneidwerk) sind:

Das Trommelmähwerk ist eine landwirtschaftliche Arbeitsmaschine zum Anbauen an einen vom Hersteller zugelassenen / freigegebenen Traktor / Zugmaschine, die dazu geeignet und vorgesehen ist, auf Feldern während der Fahrt Futterpflanzen zu mähen. Mit Futterpflanzen sind Halmgüter wie Gras, Luzerne, Gerste und Roggen gemeint.

Durchführung von Einstellarbeiten, Reinigungsarbeiten und Wartungsarbeiten entgegen den Angaben in der Betriebsanleitung.

Das Trommelmähwerk schneidet mit einem Schneidaggregat stehende oder wenig geneigte Futterpflanzen vom Feld ab. Die Futterpflanzen werden mit oder ohne Förderaggregat hinter dem Scheibenmähwerk für die weitere Bearbeitung abgelegt.

Nichtbeachtung von Warnhinweisen an der Maschine und in der Betriebsanleitung.

Beim Fahren auf öffentlichen Straßen kann das Trommelmähwerk, abhängig von den Bestimmungen der geltenden Straßenverkehrsordnung, an einen vom Hersteller zugelassenen / freigegebenen Traktor / Zugmaschine vorne angebaut und mitgeführt oder hinten angebaut und mitgeführt werden..

Die Maschine darf nur von Personen genutzt, gewartet und instand gesetzt werden, die mit dem Umgang der Maschine vertraut sind und über die funktionsbedingten Gefährdungen im Umgang mit der Maschine unterwiesen sind.

Zur bestimmungsgemäßen Verwendung gehört unter anderem die Einhaltung der Angaben in der Betriebsanleitung sowie der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten sicherheitstechnischen, arbeitsmedizinischen und straßenverkehrsrechtlichen Regeln sind durch Benutzer und Eigentümer einzuhalten.

Durchführung von Störungsbeseitigung und Instandhaltungsarbeiten bei laufenden Antrieben und / oder Dieselmotor.

Durchführung von Instandhaltungsarbeiten und Reparaturarbeiten von nicht hierfür geschultem Personal.

Eigenmächtige Veränderungen an der Maschine.

Anbringung von nicht zugelassener / freigegebener Zusatzausrüstung.

Verwendung von nicht Original-CLAAS-Ersatzteilen.

Verwendung für stationären Einsatz.

Verwendung zum Mähen / Schneiden von Gütern, die nicht als Futterpflanzen bezeichnet sind wie zum Beispiel Hecken, Büschen, Maisstoppeln oder holzigen Sträuchern.

Verwendung zum Mähen von Straßenrändern / Wegrändern / steinigen Flächen.

Verwendung zum unterflurigen Arbeiten (Mähen / Schneiden).

Transport von Personen.

Transport von Gütern.

Jede darüber hinausgehende Verwendung gilt als „nicht bestimmungsgemäß“; für hieraus resultierende Schäden haftet der Hersteller nicht, sondern ausschließlich der Benutzer.

Im Einzelnen können Sie bei CLAAS entsprechende Hinweise zu der bestimmungsgemäßen Verwendung für Sonderfälle anfordern.

4.1

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F - 00 0186 777 9

Zur Sicherheit AUßERBETRIEBNAHME UND ENTSORGUNG Wird das Gebrauchsende der Maschine oder deren Komponenten erreicht und diese zur Verschrottung übergeben, müssen die Komponenten ordnungsgemäß entsorgt werden. Dabei müssen die Vorschriften der zuständigen örtlichen Behörden beachtet werden.

Die Betriebsstoffe in der Maschine erfordern eine besondere Entsorgung und dürfen nicht in die Umwelt gelangen. Weitere Informationen bezüglich der Entsorgung sind über die zuständige örtliche Behörde, die CLAAS Fachwerkstatt oder den CLAAS Kundendienst erhältlich.

– Produkte mit dem Symbol (1) am Ende ihrer Lebensdauer nicht in den Hausmüll werfen.

– Altbatterien sind schadstoffhaltig und müssen vom Vertreiber zurückgenommen, ordnungsgemäß entsorgt oder bei einer Sammelstelle abgegeben werden. Altbatterien nicht in den Hausmüll werfen.

– Betriebsstoffe wie zum Beispiel Öle, Hydraulikflüssigkeiten, Bremsflüssigkeiten oder Kraftstoffe wie Sondermüll behandeln und ordnungsgemäß entsorgen.

– Kältemittel nur von Fachfirmen mit sachkundigem Personal und der erforderlichen technischen Ausstattung entsorgen lassen.

Kältemittel darf keinesfalls in die Atmosphäre gelangen. Kältemitteln von einer CLAAS Fachwerkstatt entsorgen lassen. Länderspezifische Vorschriften beachten.

– Die Vorschriften der zuständigen örtlichen Behörden beachten.

1

1 – Verwendete Werkstoffe mit dem Symbol (2) gemäß ihrer Kennzeichnung wiederverwerten.

2

56515

2

– Verpackungsmaterialien recyceln, einer Wiederverwertung zuführen und nicht in den Hausmüll werfen.

– Kunststoffe, die mit der Angabe des Werkstoffs wie zum Beispiel PPTV20 gekennzeichnet sind, recyceln, einer Wiederverwertung zuführen und nicht in den Hausmüll werfen.

00 0186 777 9 - BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

4.2

Zur Sicherheit KENNZEICHNUNG VON WARN- UND GEFAHRENHINWEISEN

ALLGEMEINE SICHERHEITS- UND UNFALLVERHÜTUNGS - VORSCHRIFTEN

In dieser Anleitung haben wir alle Stellen, die Ihre Sicherheit und die Sicherheit der Maschine betreffen, mit den nachfolgenden Zeichen versehen. Geben Sie alle Sicherheitshinweise auch an andere Benutzer weiter.

Grundregel: Vor jeder Inbetriebnahme die Maschine und den Traktor auf Verkehrs- und Betriebssicherheit überprüfen!

Allgemeines:

Gefahr!

Kennzeichnung von Hinweisen, bei deren Nichtbeachtung Gefahren für Leib und Leben des Bedieners oder seiner Mitmenschen besteht.

– Maßnahmen zur Vermeidung der Gefahr.

Die angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb; die Beachtung dient Ihrer Sicherheit!

Bei Benutzung öffentlicher Verkehrswege die jeweiligen Bestimmungen beachten!

Achtung!

Kennzeichnung von Hinweisen, bei deren Nichtbeachtung Schäden an der Maschine auftreten können.

– Maßnahmen zur Vermeidung der Gefahr für die Maschine.

Vor Arbeitsbeginn sich mit allen Einrichtungen und Betätigungselementen sowie mit deren Funktionen vertraut machen. Während des Arbeitseinsatzes ist es dazu zu spät!

Während des Betriebes ist zu den Schneidwerkzeugen ein ausreichender Sicherheitsabstand einzuhalten!

Der sichere Betrieb des Mähwerks ist nur bei vorschriftsmäßig eingebauten Mähklingen gewährleistet. Zur Montage sind die mitgelieferten Spezialwerkzeuge zu benutzen!

Hinweis!

Mähwerk vor jeder Inbetriebnahme auf beschädigte, fehlende und verschlissene Mähklingen kontrollieren und ggf. Mähklingen ersetzen!

Kennzeichnung von Hinweisen, die eine effektivere und wirtschaftlichere Nutzung der Maschine ermöglichen.

Fehlende und beschädigte Mähklingen nur Satzweise nach Vorschrift des Herstellers erneuern, damit keine gefährlichen Unwuchten entstehen!

Umwelt!

Bei jedem Mähklingenwechsel Befestigungsteile nach Vorschrift des Herstellers kontrollieren und ggf. austauschen!

Kennzeichnung von Hinweisen, bei deren Nichtbeachtung Gefahren für die Umwelt bestehen.

Eine Umweltgefährdung besteht bei nicht ordnungsgemäßem Umgang mit umweltgefährdenden Stoffen (z. B. Altöl) und/oder deren Entsorgung.

Die an der Maschine angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb. Die Beachtung dient Ihrer Sicherheit!

Beachten Sie neben den Hinweisen in dieser Betriebsanleitung die allgemein gültigen Sicherheits- und Unfallverhütungsvorschriften!

Vor allem ist zu prüfen, wieweit der Mähklingenhaltebolzen an seinem inneren Radius durch die Mähklinge eingearbeitet ist. Spätestens nach Erreichen einer Rillentiefe von 3 mm, d.h. einer Verminderung des inneren Radius um 3 mm, ist der Mähklingenhalter durch einen neuen mit einem unverbrauchten Mähklingenhaltebolzen zu ersetzen.

Ebenso ist die Nietung des Mähklingenhaltebolzens im Mähklingenhalter sowie der Verschleiß des Mähklingenhalters an der Außenkante zu prüfen. Im Bedarfsfalle sind alle Mähklingenhalter der Mähtrommel durch neue Mähklingenhalter zu ersetzen.

Die Schutztücher sind regelmäßig zu überprüfen und verschlissene oder beschädigte Schutztücher sind zu ersetzen!

4.3

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F - 00 0186 777 9

Zur Sicherheit Die Schutzeinrichtungen am Mähwerk, z.B. Tücher und Hauben schützen vor wegfliegenden Steinen und dgl. sowie vor dem Zugriff zu Gefahrstellen.

Deshalb sind sie vor Arbeitsbeginn in Schutzstellung zu bringen!

Betätigungseinrichtungen (Seile, Ketten, Gestänge usw.) fernbetätigter Einrichtungen müssen so verlegt sein, dass sie in allen Transport- und Arbeitsstellungen nicht unbeabsichtigte Bewegungen auslösen!

Beim Umschwenken des Mähwerks von Transportin Arbeitsstellung und umgekehrt entstehen Quetsch- und Scherstellen. Daher nicht zwischen Traktor und Mähwerk treten. Der Schwenkvorgang muss bei waagerechter Stellung des Mähwerks erfolgen.

Maschine für die Straßenfahrt in vorgeschriebenen Zustand bringen und nach Vorschrift des Herstellers verriegeln!

Vor Inbetriebnahme und während der Arbeit müssen die Gleitteller auf dem Boden aufliegen!

Auch bei bestimmungsgemäßem Betrieb des Mähwerks können Steine und dgl. fortgeschleudert werden. Deshalb darf sich niemand im Gefahrenbereich aufhalten.

Besondere Vorsicht ist während der Arbeit in der Nähe von Straßen und Gebäuden geboten!

Nach Abschalten des Antriebes können die Arbeitswerkzeuge des Mähwerks nachlaufen. Annäherung nur bei Stillstand der Arbeitswerkzeuge.

Nach dem Auffahren auf ein Hindernis Mähwerk sofort ausschalten und auf Beschädigungen überprüfen!

Die Bekleidung des Benutzers soll eng anliegen.

Locker getragene Kleidung vermeiden!

Zur Vermeidung von Brandgefahr Maschine sauberhalten!

Vor dem Anfahren und vor Inbetriebnahme Nahbereich kontrollieren (Kinder!). Auf ausreichende Sicht achten!

Das Mitfahren während der Arbeit und der Transportfahrt auf dem Arbeitsgerät ist nicht gestattet!

Maschine vorschriftsmäßig ankuppeln und nur an den vorgeschriebenen Vorrichtungen befestigen und sichern!

Beim An- und Abbauen die Stützeinrichtungen in die jeweilige Stellung bringen! (Standsicherheit!)

Beim An- und Abkuppeln der Maschine, an oder von dem Traktor, ist besondere Vorsicht nötig!

Ballastgewichte immer vorschriftsmäßig an den dafür vorgesehenen Befestigungspunkten anbringen!

Zulässige Transportabmessungen beachten!

Zulässige Achslasten und Gesamtgewichte beachten!

Transportausrüstung - wie z.B. Beleuchtung, Warneinrichtungen und evtl. Schutzeinrichtungen überprüfen und anbauen!

Während der Fahrt Fahrerstand niemals verlassen!

Die gefahrene Geschwindigkeit muss immer den Umgebungsverhältnissen angepasst werden! Bei Berg- und Talfahrt und Querfahrten zum Hang plötzliches Kurvenfahren vermeiden!

Fahrverhalten, Lenk- und Bremsfähigkeit werden durch angebaute oder angehängte Geräte und Ballastgewichte beeinflusst! Daher ausreichende Lenkund Bremsfähigkeit achten!

Bei Kurvenfahrt die weite Ausladung und/oder die Schwungmasse der Maschine berücksichtigen!

Maschine nur in Betrieb nehmen, wenn alle Schutzvorrichtungen angebracht und in Schutzstellung sind!

Der Aufenthalt im Arbeitsbereich und Gefahrenbereich ist verboten!

Nicht im Dreh- und Schwenkbereich der Maschine aufhalten!

An fremdkraftbetätigten Teilen (z.B. hydraulisch) befinden sich Quetsch- und Scherstellen!

Vor dem Verlassen des Traktors Maschine sichern!

Anbaugeräte ganz absenken! Motor abstellen und Zündschlüssel abziehen!

Zwischen Traktor und Maschine darf sich niemand aufhalten, ohne dass das Fahrzeug gegen Wegrollen durch die Feststellbremse und/oder durch Unterlegkeile gesichert ist!

ANGEBAUTE GERÄTE Vor dem An- und Abbau der Maschine an die Dreipunktaufhängung Bedienungseinrichtung in die Stellung bringen, bei der unbeabsichtigtes Heben oder Senken ausgeschlossen ist!

Beim Dreipunktanbau müssen die Anbaukategorien von Traktor und Gerät unbedingt übereinstimmen oder abgestimmt werden!

Im Bereich des Dreipunktgestänges besteht Verletzungsgefahr durch Quetsch- und Scherstellen!

Bei Betätigung der Außenbedienung für den Dreipunktanbau nicht zwischen Traktor und Maschine treten!

00 0186 777 9 - BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

4.4

Zur Sicherheit In der Transportstellung der Maschine immer auf ausreichende seitliche Arretierung des Traktor-Dreipunktgestänges achten!

Bei Straßenfahrt mit ausgehobener Maschine muss der Bedienungshebel gegen Senken verriegelt sein!

Achtung, nach dem Abschalten der Zapfwelle Gefahr durch nachlaufende Schwungmasse! Während dieser Zeit nicht zu nahe an die Maschine herantreten! Erst wenn sie ganz stillsteht, darf daran gearbeitet werden!

Reinigen, Schmieren oder Einstellen der zapfwellengetriebenen Maschine oder der Gelenkwelle nur bei abgeschalteter Zapfwelle, abgestelltem Motor und abgezogenem Zündschlüssel!

ANGEHÄNGTE GERÄTE Geräte gegen Wegrollen sichern!

Max. zulässige Stützlast der Anhängekupplung, Zugpendel oder Hitch beachten!

Abgekoppelte Gelenkwelle auf der vorgesehenen Halterung ablegen, oder mit Kette hochhängen!

Bei Deichselanhängung ist auf genügend Beweglichkeit am Aufhängepunkt zu achten!

Nach Abbau der Gelenkwelle Schutzhülle auf Zapfwellenstummel aufstecken!

ZAPFWELLENBETRIEB Es dürfen nur die vom Hersteller vorgeschriebenen Gelenkwellen verwendet werden!

Bei Schäden diese sofort beseitigen, bevor mit der Maschine gearbeitet wird!

Schutzrohr und Schutztrichter der Gelenkwelle sowie Zapfwellenschutz müssen angebracht sein und sich in einem ordnungsgemäßen Zustand befinden! Bei Gelenkwellen auf die vorgeschriebenen Rohrüberdeckungen in Transport- und Arbeitsstellung achten!

An- und Abbau der Gelenkwelle nur bei ausgeschalteter Zapfwelle, abgestelltem Motor und abgezogenem Zündschlüssel!

Bei Verwendung von Gelenkwellen mit Überlastoder Freilaufkupplungen, die nicht durch die Schutzeinrichtung am Traktor abgedeckt werden, sind Überlast- bzw. Freilaufkupplungen geräteseitig anzubringen!

Immer auf richtige Montage und Sicherung der Gelenkwelle achten!

Gelenkwellenschutz durch Einhängen der Kette gegen Mitlaufen sichern!

Vor Einschalten der Zapfwelle sicherstellen, dass die gewählte Drehzahl und Drehrichtung der Zapfwelle des Traktors mit der zulässigen Drehzahl und Drehrichtung des Gerätes übereinstimmen!

Vor Einschalten der Zapfwelle darauf achten, dass sich niemand im Gefahrenbereich der Maschine befindet!

Zapfwelle nie bei abgestelltem Motor einschalten!

Bei Arbeiten mit der Zapfwelle darf sich niemand im Bereich der drehenden Zapf- oder Gelenkwelle aufhalten!

Zapfwelle immer abschalten, wenn zu große Abwinklungen auftreten oder sie nicht benötigt wird!

4.5

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F - 00 0186 777 9

Zur Sicherheit HYDRAULIKANLAGE Hydraulikanlage steht unter hohem Druck!

Beim Anschließen von Hydraulikzylindern und -motoren ist auf vorgeschriebenen Anschluss der Hydraulikschläuche zu achten!

Beim Anschluss der Hydraulikschläuche an die Traktor-Hydraulik ist darauf zu achten, dass die Hydraulik sowohl traktor- als auch maschinenseitig drucklos ist!

Reparaturen an vorgespannten Energiespeichern (Federn, Druckspeicher etc.) setzen ausreichende Kenntnisse und vorschriftsmäßiges Montagewerkzeug voraus und dürfen nur in Fachwerkstätten vorgenommen werden!

Muttern und Schrauben regelmäßig auf festen Sitz prüfen und ggf. nachziehen!

Bei Wartungsarbeiten an der angehobenen Maschine stets Sicherung durch geeignete Abstützelemente vornehmen!

Bei hydraulischen Funktionsverbindungen zwischen Traktor und Maschine sollten Kupplungsmuffen und -stecker gekennzeichnet werden, damit Fehlbedienungen ausgeschlossen werden! Bei Vertauschen der Anschlüsse umgekehrte Funktion (z.B. Heben/ Senken) – Unfallgefahr!

Beim Auswechseln von Arbeitswerkzeugen geeignetes Werkzeug und Handschuhe benutzen!

Hydraulikschlauchleitungen regelmäßig kontrollieren und bei Beschädigung und Alterung austauschen! Die Austauschschlauchleitungen müssen den technischen Anforderungen des Herstellers entsprechen!

Unterliegen Schutzeinrichtungen einem Verschleiß, sind sie regelmäßig zu kontrollieren und rechtzeitig auszutauschen!

Bei der Suche nach Leckstellen wegen Verletzungsgefahr geeignete Hilfsmittel verwenden!

Öle, Fette und Filter ordnungsgemäß entsorgen!

Vor Arbeiten an der elektrischen Anlage stets Stromzufuhr trennen!

Ersatzteile müssen mindestens den vom Gerätehersteller festgelegten technischen Anforderungen entsprechen! Dies ist z.B. durch Originalersatzteile gegeben!

Unter hohem Druck austretende Flüssigkeiten (Hydrauliköl) können die Haut durchdringen und schwere Verletzungen verursachen! Bei Verletzungen sofort einen Arzt aufsuchen!

– Infektionsgefahr!

SCHALLDRUCKPEGEL

Vor Arbeiten an der Hydraulikanlage Maschine absenken, Anlage drucklos machen und Motor abstellen!

Übersteigt der Schalldruckpegel am Ohr des Fahrers 85 dB (A) (siehe »Technische Daten«), so ist ein Gehörschutz zu tragen.

Bei Ausführung von elektrischen Schweißarbeiten am Traktor und angebauten Geräten, Kabel am Generator und der Batterie abklemmen!

REIFEN Bei Arbeiten an den Reifen ist darauf zu achten, dass das Gerät sicher abgestellt ist und gegen Wegrollen gesichert wurde (Unterlegkeile)!

Das Montieren von Reifen und Rädern setzt ausreichende Kenntnisse und vorschriftsmäßiges Montagewerkzeug voraus!

Reparaturarbeiten an Reifen und Rädern dürfen nur von Fachkräften und mit dafür geeigneten Werkzeug durchgeführt werden!

Luftdruck regelmäßig kontrollieren! Vorgeschriebenen Luftdruck beachten!

WARTUNG Instandsetzungs-, Wartungs- und Reinigungsarbeiten sowie die Beseitigung von Funktionsstörungen grundsätzlich nur bei abgeschaltetem Antrieb und stillstehendem Motor vornehmen!

– Zündschlüssel abziehen!

Absoluten Stillstand der Mähtrommel abwarten!

00 0186 777 9 - BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

4.6

Zur Sicherheit

Zur Sicherheit SICHERHEITSAUFKLEBER MIT WARNHINWEISEN An den Gefahrenbereichen dieser Maschine sind Warnbildzeichen angebracht. Die Warnbildzeichen sollen helfen, die Verletzungsgefahr zu erkennen. Mit den Bildzeichen dieser Aufkleber wird dargestellt, wie durch richtiges Verhalten Verletzungen und Unfälle vermieden werden können.

Die Platzierung der Sicherheitsaufkleber an der Maschine und kurze Texterläuterungen sind nachfolgend aufgeführt.

Die CLAAS ET.-Nr. des Aufklebers ist vor dem Text aufgeführt.

Die Zahlen in () zeigen die korrekte Platzierung der entsprechenden Aufkleber an der Maschine im nebenstehenden Bild.

Beschädigte und unkenntlich gewordene Warnbildzeichen sind zu erneuern.

Wenn Teile mit Warnbildzeichen erneuert werden, so ist sicherzustellen, dass an den Neuteilen die entsprechenden Warnbildzeichen wieder aufgeklebt werden.

4.7

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Zur Sicherheit

1

2 1

2 Warnbildzeichen 0514 945.0 (1) Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

(Abb. 1, 2)

3 Warnbildzeichen 0514 826.0 (2) Vor Wartungs- und Reparaturarbeiten Motor abstellen und Zündschlüssel abziehen.

(Abb. 1, 3)

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

4.8

Zur Sicherheit

3

4

7 4

Warnbildzeichen 514 821.0 (3) (8 x 168) Warnbildzeichen 514 877.0 (4) (60 x 116) Bei laufendem Motor ausreichend Abstand zum Mähmesser halten.

(Abb. 4, 5, 6, 7) 5

4

6

4.9

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Zur Sicherheit

5

8

11

6

Warnbildzeichen 0514 744.1 (5) (88 x 168) Warnbildzeichen 0514 878.0 (6) (60 x 116) Keine sich bewegenden Maschinenteile berühren.

Abwarten bis sie ganz zum Stillstand gekommen sind.

(Abb. 8, 9, 10, 11) 9

6

10

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

4.10

Zur Sicherheit

7

12

15

8

Warnbildzeichen 0514 825.0 (7) (88 x 168) Warnbildzeichen 0514 876.0 (8) (60 x 116) Bei laufenden Motor Abstand halten.

(Abb. 12, 13, 14, 15)

13

8

14

4.11

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Zur Sicherheit

9

16

17 Warnbildzeichen 0514 815.0 (9) Schutzvorrichtungen bei laufendem Motor nicht öffnen oder entfernen.

(Abb. 16, 17)

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

4.12

Technische Daten

Technische Daten

5 Technische Daten TECHNISCHE DATEN Hinweis!

Technische Angaben, Maße und Gewichte verstehen sich mit entsprechenden Toleranzen.

CORTO 290 F / 290 FN

CORTO 270 F / 270 FN

CORTO 250 F

CORTO 210 F

kW (PS)

45 (60)

37 (50)

33 (45)

30 (40)

m

2,82

2,65

2,45

2,10

Zapfwellendrehzahl

1/min

540 / 1000

540 / 1000

540 / 1000

540 / 1000

Mähtrommeldrehzahl

1/min

2200

2200

1900

1450

Schnitthöhe (stufenlos verstellbar)

mm

30 - 52

30 - 52

30 - 52

30 - 52

Schnitthöhe (FN Modelle)

mm

36

36

-

-

kg

630

605

530

451

Anzahl der Mähtrommeln

4

4

3

2

Anzahl der Mähklingen

12

12

9

8

Erforderliche Schlepperleistung Arbeitsbreite

Gewicht

5.1

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Technische Daten ACHSLASTEN, MINDESTBALLASTIERUNG UND GESAMTGEWICHT BERECHNEN Die Vorderachse des Traktors muss immer mit mindestens 20% des Leergewichtes des Traktors belastet sein.

Der Anbau von Maschinen im Front- und Heck- Dreipunktgestänge darf nicht zu einer Überschreitung des zulässigen Gesamtgewichts, der zulässigen Achslasten und der Reifentragfähigkeiten des Traktors führen. Überzeugen Sie sich, dass diese Voraussetzungen erfüllt sind, indem Sie die folgenden Berechnungen durchführen oder die Traktor-Maschinen-Kombination wiegen.

Für die Berechnung benötigen sie folgende Daten:

TL GV a $&% "2

00 0186 777 9

GH

TH

TV b

c

TL (kg)

Leergewicht des Traktors, - siehe Betriebsanleitung Traktor

TV (kg)

Vorderachslast des leeren Traktors, - siehe Betriebsanleitung Traktor

TH (kg)

Hinterachslast des leeren Traktors, - siehe Betriebsanleitung Traktor

GH (kg) Gesamtgewicht Heckanbau-Maschine / Heckballast bei gezogener Maschine GH = Stützlast – patrz strona 5.1 , „Technische Daten”

d 1

GV (kg) Gesamtgewicht Frontanbau-Maschine / Frontballast, – patrz strona 5.1 , „Technische Daten” a (m)

Abstand zwischen Schwerpunkt Frontanbau-Maschine / Frontballast und Mitte Vorderachse, - abmessen

b (m)

Radstand des Traktors -lsiehe Betriebsanleitung Traktor

c (m)

Abstand zwischen Mitte Hinterachse und Mitte Unterlenkerkugel, - abmessen

d (m)

Abstand zwischen Mitte Unterlenkerkugel und Schwerpunkt Heckanbau-Maschine / Heckballast, -abmessen Bei gezogener Maschine d = 0

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

5.2

Technische Daten

GVmin =

GH x (c + d) - TV x b + 0,2 x TL x b a+b

Berechnung der Mindestballastierung Front Heckanbau-Maschine, bzw. Front-Heckkombination Hinweis!

Tragen Sie die berechnete Mindestballastierung, die in der Front des Traktors benötigt wird, in die Tabelle ein.

GHmin =

GV x a - TH x b + 0,45 x TL x b b+c+d

Berechnung der Mindestballastierung Heck Frontanbau-Maschine Hinweis!

Tragen Sie die berechnete Mindestballastierung, die am Heck des Traktors benötigt wird, in die Tabelle ein.

TVtat =

GV x (a + b) + TV x b - GH x (c x d) b

Berechnung der tatsächlichen Vorderachslast Wird mit der Frontanbau-Maschine (GV) die erforderliche Mindestballastierung Front (GVmin) nicht erreicht, muss das Gewicht der Frontanbau-Maschine auf das Gewicht der Mindestballastierung Front erhöht werden.

Hinweis!

Tragen Sie die berechnete tatsächliche und die in der Betriebsanleitung des Traktors angegebene zulässige Vorderachslast in die Tabelle ein.

Gtat = GV + TL + GH

Berechnung des tatsächlichen Gesamtgewichts Wird mit der Heckanbau-Maschine (GH) die erforderliche Mindestballastierung Heck (GHmin) nicht erreicht, muss das Gewicht der Heckanbau-Maschine auf das Gewicht der Mindestballastierung Heck erhöht werden.

Hinweis!

Tragen Sie das berechnete tatsächliche und das in der Betriebsanleitung des Traktors angegebene zulässige Gesamtgewicht in die Tabelle ein.

5.3

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Technische Daten Berechnung der tatsächlichen Hinterachslast

THtat = Gtat - TVtat

Hinweis!

Tragen Sie die berechnete tatsächliche und die in der Betriebsanleitung des Traktors angegebene zulässige Hinterachslast in die Tabelle ein.

Reifentragfähigkeit Tragen Sie den doppelten Wert (zwei Reifen) der zulässigen Reifentragfähigkeit in die Tabelle ein (siehe z.B. Unterlagen der Reifenhersteller).

TABELLE

Mindestballastierung Front / Heck Gesamtgewicht Vorderachslast Hinterachslast

Tatsächlicher Wert lt.

Berechnung

Zulässiger Wert lt.

Betriebsanleitung

Doppelte zulässige Reifentragfähigkeit (zwei Reifen)

/

---

---

kg kg

<

kg

---

kg

<

kg

<

kg

kg

<

kg

<

kg

Hinweis!

Die Mindestballastierung muss als Anbaumaschine oder Ballastgewicht am Traktor angebracht werden.

Die berechneten Werte müssen kleiner / gleich (<) den zulässigen Werten sein.

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

5.4

Technische Daten

Schallpegel der Trommelmähwerke CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F Ausführung der Messungen des Schallpegels nach dem Messverfahren gemäß Dokument

Soweit nicht näher definiert sind die Versuchsbedingungen identisch mit den in der ISO-Norm 5131 festgelegten Bedingungen.

HM Agricultural Inspectorate AGRICULTURAL MACHINERY NOISE Legislation and guidance on methods of testing (Annex to AIC 1986/117 REV) February 1988 Health and Safety Executive

Der bei der Messung eingesetzte Traktor hat eine Leistung von 57 kW (78 PS).

Bei der Messung steht die Maschine stationär auf einer Fläche mit kurzem Gras, und läuft mit einer Betriebsdrehzahl von 1000 1/min. l

Das angewandte Messverfahren entspricht dem in diesem Dokument beschriebenen Verfahren Nr. 4.

Mikrofon-Anordnung 1 Mikrofon-Anordnung 2

Horizontale Ebene

Maschine

%#& '

A-bewerteter äquivalenter Dauerschalldruckpege CORTO 290 F / 290 FN

Traktor ohne Maschine

Traktor mit Maschine

Kabinenfenster

geöffnet

geschlossen

geöffnet

geschlossen

Mikrofon-Anordnung - 1 L(A) eq

85,7 dB (A)

74,4 dB (A)

89,6 dB (A)

77,1 dB (A)

Mikrofon-Anordnung - 2 L(A) eq

90,9 dB (A)

91,4 dB (A)

96,0 dB (A)

96,1 dB (A)

CORTO 270 F / 270 FN

Traktor ohne Maschine

Traktor mit Maschine

Kabinenfenster

geöffnet

geschlossen

geöffnet

geschlossen

Mikrofon-Anordnung - 1 L(A) eq

86,3 dB (A)

74,5 dB (A)

89,8 dB (A)

76,6 dB (A)

Mikrofon-Anordnung - 2 L(A) eq

92,1 dB (A)

92,1 dB (A)

96,7 dB (A)

96,6 dB (A)

CORTO 250 F

Traktor ohne Maschine

Traktor mit Maschine

Kabinenfenster

geöffnet

geschlossen

geöffnet

geschlossen

Mikrofon-Anordnung - 1 L(A) eq

85,9 dB (A)

74,3 dB (A)

89,0 dB (A)

76,2 dB (A)

Mikrofon-Anordnung - 2 L(A) eq

91,6 dB (A)

91,7 dB (A)

95,9 dB (A)

95,4 dB (A)

CORTO 210 F

Traktor ohne Maschine

Kabinenfenster

geöffnet

geschlossen

geöffnet

geschlossen

Mikrofon-Anordnung - 1 L(A) eq

85,6 dB (A)

74,2 dB (A)

87,2 dB (A)

75,8 dB (A)

Mikrofon-Anordnung - 2 L(A) eq

91,0 dB (A)

91,3 dB (A)

95,1 dB (A)

95,1 dB (A)

5.5

Traktor mit Maschine

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Zusammenbau

Zusammenbau

6 Zusammenbau MONTAGE Anbau des Niederhalters

CORTO 290 F / 290 FN / 270 F / 270 FN / 210 F

Aus Transportgründen ist der Niederhalter in zurückgesetzter Stelllung montiert.

Niederhalter (1) abschrauben und wie in Abb. 1 und Abb. 2 dargestellt, auf dem vorderen Schutzblech 6 mit Flachrundschrauben (6) (M8 x 25), Flachrundschrauben (7) (M8 x 30) und Contact-Scheiben (B10) festschrauben.

6

7

1

(Abb. 1)

1

Beim CORTO 250 F muß die Schraube (2) so montiert werden, dass die Gummistrippe (3) eingehängt werden kann.

(Abb. 2)

CORTO 250 F

3 2 7 1

6

2

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

6.1

Zusammenbau Messereinbau

2

Vor der Erstinbetriebnahme müssen die Messer montiert werden.

1

CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F:

4

5

Das Mähwerk ist mit geschränkten Messerklingen ausgerüstet. Den Montagehebel (1) zwischen Gleitteller (4) und Mähteller (5) einführen. Montagehebel nachoben ziehen und das Messer so einhängen, dass die tieferliegende Schneide der Klinge in Drehrichtung der Mähtrommel zeigt.

3 3

(Abb. 3) CORTO 210 F: Das Mähwerk ist mit geraden Messerklingen ausgerüstet. Den Montagehebel (1) zwischen Gleitteller 4) und Mähteller (5) einführen. Montagehebel nach oben ziehen und das Messer mit der Schneide nach unten im Messerbolzen einhängen.

(Abb. 3) Beachten!

Bei der Montage der Mähklingen auf die Drehrichtung achten!

6.2

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Vor Inbetriebnahme

Vor Inbetriebnahme

7 Vor Inbetriebnahme Gefahr!

Arbeiten an der Maschine grundsätzlich nur bei stillstehendem Motor vornehmen.

– Zündschlüssel abziehen!

VOR INBETRIEBNAHME PRÜFEN UND BEACHTEN! 1. Ölstand in dem Getriebe und im Rahmentrog prüfen.

2. Vor Inbetriebnahme die Maschine gründlich abschmieren – siehe Schmierplan, Seite 10.1.

3. Prüfen, ob die Mähklingen richtig befestigt sind – siehe Mähklingen, Seite 9.6.

4. Festen Sitz der Schrauben überprüfen.

5. Mähwerk nur im abgelassenem Zustand einschalten.

6. Sicherheitseinrichtungen (z.B. Überlastkupplungen, Abdeckungen von Antriebsteilen, ...) auf Funktion und korrekten Sitz überprüfen.

7. Gelenkwellenschutz durch Einhängen der Ketten gegen Mitlaufen sichern!

8. Zapfwellendrehzahl des Traktors überprüfen, ob sie mit der Zapfwellendrehzahl der Maschine übereinstimmt.

9. Max. Zapfwellendrehzahl und Drehrichtung beachten – siehe Technische Daten, Seite 5.1!

10. Schutztücher auf Verschleiß und Beschädigungen überprüfen.

11. Nach dem Anhängen des Mähwerks und dem Anschließen der Gelenkwelle vorsichtig prüfen, ob die Gelenkwelle frei beweglich ist, dazu: • Maschine vorsichtig Ausheben und Ablassen.

12. Mähwerk nur in Arbeitsstellung einschalten.

13. Die Traktorzapfwelle nur bei Leerlaufdrehzahl und in Arbeitsstellung abgelassene Maschine einkuppeln.

14. Mähwerk niemals unbeaufsichtigt laufen lassen.

15. Personen aus dem Gefahrenbereich verweisen, nähern sich Personen dem Gefahrenbereich, Mähwerk sofort abschalten.

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

7.1

Vor Inbetriebnahme ANHÄNGEN Gefahr!

Arbeiten an der Maschine grundsätzlich nur bei stillstehendem Motor vornehmen.

– Zündschlüssel abziehen!

Vor der Erstinbetriebnahme der Maschine Anhängung und Gelenkwelle den Traktor anpassen.

Gefahr!

Beim Anbauen, Ausheben und Ablassen der Maschine besteht im Bereich des Anhängebügels Verletzungsgefahr durch Quetschund Scherstellen.

– Niemals in den Quetschgefahrenbereich greifen solange sich dort Teile bewegen können.

– Es darf sich keine Person zwischen Traktor und Maschine befinden.

Dreipunktanbau mit Accord-Schnellkuppler Das Gummiseil (1) auf beiden Seiten aus der Schraube (2) aushängen, damit das Schutztuch beim Ankuppeln der Maschine an den Traktor nicht beschädigt wird.

1

(Abb. 1)

2 1 CORTO 290 F / 290 FN / 270 F / 270 FN: Die äußeren Schutzbleche (5) hochschwenken und das Zugseil (2) der Schwadscheiben auf beiden Seiten in der Schraube (4) einhängen.

5

Dadurch werden die Schwadscheiben nach außen geschwenkt und beim Anbau an den Traktor nicht beschädigt.

2 4

(Abb. 2)

2

7.2

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Vor Inbetriebnahme Bei Maschinen des Types CORTO 290 F / 290 FN / 270 F / 270 FN, die mit einer „Klapp- und Verstelleinrichtung“ (Sonderwunsch) ausgestattet sind, muss das Zugseil (1) am Hebel (2) festgeknotet und zum Traktor verlegt werden.

1

2

Zum Anbau der Maschine an den Traktor den Hebel (2) ganz nach hinten ziehen. Die Schwadscheiben werden dadurch nach außen und die Schutzbleche nach oben geschwenkt.

(Abb. 3) 3 Fronthydraulik ganz ablassen.

An die Maschine heranfahren und mit der Hydraulik den Accord-Kuppler in den Dreipunktrahmen einfahren.

(Abb. 4)

4

62939F

Der Riegel (1) muss in der Lasche (2) einrasten.

Gefahr!

2

Alle Arbeiten unter der angehobenen Maschine nur bei sicherer Abstützung durchführen.

1

3

4 65869F

– Geeignete Abstützelemente verwenden.

5

Die Lasche (2) muss nach dem Lösen der Schrauben (3) nachgestellt werden.

Die Lasche (2) so einstellen, dass sie am Riegel (1) des Schnellkupplers anliegt.

Die Anschlagschraube (4) nachdrehen und wieder sichern.

Schrauben (3) wieder anziehen.

Beachten!

Diese Einstellung bei ausgehobenem Mähwerk vornehmen.

(Abb. 4, 5)

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

7.3

Vor Inbetriebnahme

Achtung!

1

Bei nicht gesichertem Riegel kann sich das Mähwerk während der Fahrt aus dem Schnellkuppler lösen.

4

– Riegel (4) mit dem Federstecker (1) sichern.

(Abb. 6, 7) 6 Nach erfolgtem Anbau ist das hintere Schutztuch mit den Gummiseilen (1) wieder hochzuhängen.

1 7

7.4

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Vor Inbetriebnahme Dreipunktanbau ohne Schnellkuppler Wenn kein Schnellkuppler vorhanden ist, müssen die Anbauteile für den Dreipunktanbau (VAR.5383 Zusatzausrüstung) montiert werden.

1

Die erforderlichen Teile sind über unseren Ersatzteildienst erhältlich.

Bestell-Nr.:

305 383.0

Der Anbau ist wie folgt vorzunehmen:

2 8

Das Gummiseil (1) auf beiden Seiten aus der Schraube (2) aushängen, damit das Schutztuch beim Ankuppeln nicht beschädigt wird (Abb. 8).

Den Träger (1) von unten in den Dreipunktbock einfahren und auf beiden Seiten mit der Schraube (2) festschrauben. Mit dem Traktor an die Maschine heranfahren und die Unterlenker in die Bolzen (3) einhängen (Kat. II).

2

Bolzen mit Klappfederstecker sichern.

Je nach Montage der Bolzen (3) kann die Maschine um jeweils 100 mm nach links oder rechts versetzt werden (Abb. 9).

1

Den Bock (1) für den Oberlenker mit den Schrauben (2) am Dreipunktbock festschrauben.

3 9

4

Den Oberlenker (3) traktor- und maschinenseitig montieren.

Den Bolzen (4) des Oberlenkers mit einem Federsplint sichern (Abb. 10).

1

(Abb. 8, 9, 10)

2

3 61190

00 0186 777 9

10

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

7.5

Vor Inbetriebnahme Einstellung des Oberlenkers Das Mähwerk muss beim Ausheben seine waagerechte Lage beibehalten, d.h. es soll weder nach hinten noch nach vorne geneigt ausheben, damit der Winkel der beiden Gelenke der Gelenkwelle etwa gleich groß bleibt (a = a).

a

Wenn sich die Lage des Mähwerkes beim Ausheben stark verändert, entstehen ungleich große Winkel und dies führt zu einem unruhigen Lauf der Maschine. a 62330

(Abb. 11) 11 In diesem Falle muss der Oberlenker maschinenseitig im Oberlenkerbock oder im Schnellkuppler tiefer oder höher eingehängt werden.

Dazu:

D

• Traktor und Mähwerk auf ebenen Boden abstellen.

• Oberlenker so einstellen, dass der Dreipunktrahmen (D) senkrecht steht.

(Abb. 12, 13) 62945

12

D

62331

7.6

13

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Vor Inbetriebnahme Gelenkwellenmontage Vor der Montage der Gelenkwelle ist sicherzustellen, dass die Drehzahl und die Drehrichtung der Traktorzapfwelle mit der zulässigen Drehzahl und Drehrichtung des Mähwerkes übereinstimmen.

Umstellung der Drehrichtung auf Seite 7.9 Kleine Scheibe oben = bei Zapfwellendrehzahl 1000 1/ min auf Seite 7.10 Wird das Frontmähwerk an einen Traktor mit hydraulisch oder pneumatisch geschalteter Frontzapfwelle angebaut, so muss eine Gelenkwelle mit Scheibenkupplung und Freilauf verwendet werden.

Gelenkwelle mit Scheibenkupplung und Freilauf: Bestell-Nr.:

VAR. 5769

Bei Traktoren mit extrem tiefliegender Frontzapfwelle kann eine Einfach-Weitwinkelgelenkwelle verwendet werden.

Einfach-Weitwinkelgelenkwelle: Bestell-Nr.:

VAR. 5922

Anpassen der Gelenkwelle Bei der Verschiedenartigkeit der Zapfwellenlage an den einzelnen Traktortypen ist oft eine Längenkorrektur der Gelenkwelle nötig.

Länge anpassen Gelenkwelle auseinanderziehen und die Gelenkwellenhälften mit dem Freilauf und der Scheibenkupplung auf die Antriebswelle der Maschine und die andere Hälfte auf die Traktorzapfwelle aufschieben.

Maschine in Arbeitsstellung schwenken. Gelenkwellenhälften nebeneinander halten und die Länge bei abgelassener und ausgehobener Maschine überprüfen.

(Abb. 14) 61286

14 Maximale Betriebslänge (LB) beachten.

Größtmögliche Überdeckung anstreben. Die Gelenkwelle darf im Betrieb nur um die Hälfte der im zusammengeschobenen Zustand (LZ) vorhandenen Schiebeprofilüberdeckung (PU) auseinandergezogen werden.

In der am weitesten zusammengeschobenen Stellung dürfen die Gelenkwellenhälften nicht aufeinander aufstoßen. Es muss noch ein Schiebeweg von (a) = 40 mm vorhanden sein.

61955

00 0186 777 9

15

Innen- und Außenschutzrohr gleichmäßig kürzen.

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

7.7

Vor Inbetriebnahme Inneres und äußeres Schiebeprofil um die gleiche Länge wie das Schutzrohr kürzen.

Trennkanten abrunden und Späne sorgfältig entfernen.

Schiebeprofile einfetten.

(Abb. 15) Gelenkwelle anschließen Gefahr!

Niemals Gelenkwellen ohne oder mit beschädigtem Schutz in Betrieb nehmen.

– Gelenkschutz und Schutzrohre montieren.

8

– Die Schutzvorrichtungen (8) der Gelenkwelle niemals entfernen!

4 62363

8

– Schutz gegen mitdrehen sichern!

– Gelenkwellen nur in technisch einwandfreiem Zustand betreiben.

16

Achtung!

Vor jeder Inbetriebnahme der Gelenkwelle prüfen, ob die Verschlüsse sicher eingerastet sind.

Die Zapfwelle darf nur bei in Arbeitsstellung geschwenkter Maschine eingeschaltet werden!

Zur Schonung der Antriebe langsam einkuppeln. Hinweise des Gelenkwellenherstellers beachten.

Die Befestigungsketten (4) für den Gelenkwellenschutz mit dem Haken an der Maschine und am Traktor einhängen.

(Abb. 16)

7.8

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Vor Inbetriebnahme Umstellung der Drehrichtung Der Antrieb des Mähwerkes ist für eine rechtsdrehende Frontzapfwelle vorgesehen. Bei Traktoren mit linksdrehender Frontzapfwelle muss das Mähwerkgetriebe umgerüstet werden.

8

7 Umwelt!

Beim Abnehmen des Getriebes läuft aus dem Antriebsrohr Fließfett aus.

9 17

Auslaufendes Fließfett auffangen und ggf. ordnungsmäßig entsorgen.

CORTO 290 F / 290 FN / 270 F / 270 FN

Das Mähwerk auf der rechten Seite unterbauen.

Schrauben (7) rechts und links entfernen. Bei der Schraube die Mutter (8) soweit lösen, dass die Haube (9) nach hinten geschwenkt werden kann.

2

(Abb. 17, 18) CORTO 290 F / 290 FN / 270 F / 270 FN: Zur Drehrichtungsänderung muss die montierte Welle mit Kegelrad und Lager gegen die neue Welle (2) mit aufgezogenem Kegelrad und Lager getauscht werden.

(Abb. 18) 63937

18

CORTO 250 F / 210 F

Bestell-Nr.: Umrüstsatz-Nr.:

949 222.0

CORTO 250 F / 210 F:

2

Zur Drehrichtungsänderung muss die montierte Kegelwelle um 180° gedreht und auf die neue Welle (1) montiert werden.

(Abb. 19) Bestell-Nr.: Umrüstsatz-Nr.:

63937

19

949 219.0

Zusätzlich zu den beiden Umrüstsätzen muß je nach Gelenkwellenausrüstung ein Freilauf oder eine Freilaufkupplung mitbestellt werden.

Gelenkwellenausführung mit Freilauf: Bestell-Nr.: (Freilauf)

941 811.0

Gelenkwellenausführung mit Freilauf und Rutschkupplung: Bestell-Nr.: (Freilaufkupplung)

1

Beachten!

2

20

00 0186 777 9

941 094.1

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

Bei neuen Antriebskeilriemen muß das Getriebe so ausgerichtet werden, dass die Eingangswelle (2) leicht nach unten geneigt ist.

7.9

Vor Inbetriebnahme Verändern der Drehzahl Die Maschinen werden ab Werk für die Zapfwellendrehzahl 1000 1/min ausgeliefert.

Bei Traktoren mit einer Zapfwellendrehzahl von 540 1/min kann die Maschine durch gegenseitigen Tausch der Antriebsscheiben auf diese Drehzahl umgestellt werden.

1

Dazu die Schutzverkleidung abnehmen.

1

21

Keilriemen ganz entspannen. Schrauben (1) der oberen und der unteren Keilriemenscheiben ausdrehen.

Beide Scheiben gemwinsam abziehen. Scheiben gegeneinander vertauschen.

Scheiben mit aufgelegtem Keilriemen wieder auf die Wellen aufschieben und Schrauben (1) montieren.

Anziehdrehmoment der Schrauben (1) = 78 Nm (Abb. 21) Kleine Scheibe oben = bei Zapfwellendrehzahl 1000 1/min Große Scheibe oben = bei Zapfwellendrehzahl 540 1/min

22

Keilriemen wieder auflegen, spannen und Schutzverkleidung montieren.

(Abb. 22) Bei Traktoren mit einer Zapfwellendrehzahl von 750 1/min kann das Mähwerk mit einer Keilriemenscheibe D = 176 mm und einem Keilriemensatz umgerüstet werden (Abb. 23).

Keilriemenscheibe D = 176 mm und Keilriemensatz sind über unseren Ersatzteildienst erhältlich.

Bestell-Nr.: Keilriemenscheibe Keilriemensatz

23

0948 580.0 0949 670.0

Zur Umrüstung die Schutzverkleidung abnehmen.

Keilriemen ganz entspannen und abnehmen.

Große Keilriemenscheibe (D = 232 mm) demontieren.

Kleine Keilriemenscheibe (D = 176 mm) auf die Welle aufschieben und mit den Schrauben (1) montieren.

Anziehdrehmoment der Schrauben (1) = 78 Nm. Es müssen jetzt oben und unten gleiche Keilriemenscheiben (D = 176 mm) montiert sein.

Neue Keilriemen auflegen und spannen.

Schutzverkleidung montieren.

(Abb. 21, 22, 23)

7.10

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Vor Inbetriebnahme Durch die Anfangslängung der Antriebskeilriemen ändert sich die Lage der Getriebeeingangswelle (2).

Nach ca. 50 Betriebstunden ist zu prüfen, ob die Eingangswelle (2) etwa waagerecht verläuft.

1

Bei leicht nach oben gerichteter Eingangswelle (2) sind die vier Schrauben (1) um max. eine Umdrehung zu lösen und das Getriebe waagerecht oder leicht nach unten geneigt auszurichten.

2

(Abb. 24) 24

Gewichtsentlastung Die Ketten der Entlastungsfedern (3) im ausgehobenen Zustand je nach Ernteverhältnissen und Bodenbeschaffenheit in ein Kettenglied einhängen. Je länger der Federweg beim Ablassen der Maschine durch entsprechendes Einhängen der Kette wird, desto größer ist die Gewichtsentlastung (geringerer Bodendruck).

Je kürzer der Federweg durch entsprechendes Einhängen der Kette wird, desto geringer ist die Entlastung der Maschine (größerer Bodendruck).

3

(Abb. 25) 66034

25 Die Kette der Entlastungsfeder in der Lasche so einhängen, dass bei abgelassenem Mähwerk 70 - 90 mm Federweg vorhanden ist, d.h. wenn bei abgelassener Maschine (Arbeitsstellung) die Zugfeder um 70 - 90 mm Länge vorgespannt ist.

4

Die größte Entlastung der Maschine ist bei max. 120 mm Federweg gegeben (geringster Bodendruck).

Die Kette mit Federstecker (4) sichern.

(Abb. 26) 26

66037F 66037F

Reicht diese Gewichtsentlastung (z.B. bei empfindlichen Böden) nicht aus, so muss der Einhängepunkt der Entlastungsfedern nach oben verlegt werden.

A

Die Einhängelaschen müssen dazu wie in Abbildung 27 gezeigt am Traktor angebaut werden.

Der Drehpunkt (A) der Einhängelasche soll im Abstand 550 - 700 mm vom Unterlenkerdrehpunkt (B) liegen.

B 27

00 0186 777 9

Eine Anbaumöglichkeit der Einhängelaschen für verschiedene Traktortypen ist in den Abb. 30 – 34 ab Seite 7.12 gezeigt (Selbstanfertigung).

(Abb. 27)

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

7.11

Vor Inbetriebnahme Entlastungsfeder für Bodenreibung:

5

F

Ab Werk sind die Zugfedern (5) auf das Maß von ca. 85 mm vorgespannt.

Diese Einstellung kann bei Bedarf verändert werden.

Bei nach vorne geneigtem Mähwerk die Federn (5) stärker vorspannen - Maß 85 mm wird kleiner. Bei nach hinten geneigtem Mähwerk die Federn (5) entlasten - Maß 85 mm wird größer.

5

(Abb. 28) 28 Die Vorspannung der Federn (5) sollte so eingestellt sein, dass sich der Bolzen (7) während des Betriebes im ersten Drittel des Langloches der Führungsschiene (8) befindet (1/3 Pendelweg der Maschine nach unten - 2/3 Pendelweg nach oben).

8

F 7

Hinweis: Die Führung (F) muss vorher entriegelt werden!

(Abb. 29) 5 29

MB-Trac Baureihe 440 VAR. 5482

FENDT 308 LSA

30

7.12

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Vor Inbetriebnahme FENDT 365 GTA 380 GTA 380 GHA

31 FENDT 204 P

32

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

7.13

Vor Inbetriebnahme FENDT 260 S

33 JCB Fastrac

15

80 50

17

100 150 500

40 55 35 55 13

7.14

200 135 55

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

34

- 00 0186 777 9

Vor Inbetriebnahme MASCHINE ABBAUEN/ABSTELLEN

F

Gefahr!

Arbeiten an der Maschine grundsätzlich nur bei stillstehendem Motor vornehmen.

– Zündschlüssel abziehen!

Hinweis!

35

1

Das Mähwerk nur auf festem und ebenen Boden abstellen.

• Vor dem Abbau der Maschine muss die Führung (F) in der vorderen Bohrung verriegelt werden. Der Dreipunktbock wird somit nicht durch die Zugkraft der Federn nach vorne gezogen. Das Mähwerk kann dadurch leichter wieder angehängt werden.

3

4

• Die Ketten (3) der Entlastungsfedern (4) aushängen und in die Schraube (1) einhängen.

36

• Mähwerk auf den Boden ablassen.

• Gelenkwelle abkoppeln und mit der Kette (2) am Dreipunktbock hochhängen.

• Federstecker am Riegel abziehen.

Bei Anbau mit Schnellkuppler:

2

• Schnellkuppler entriegeln und aus dem Dreipunktrahmen ausfahren.

Bei Dreipunktanbau ohne Schnellkuppler:

• Ober- und Unterlenker aushängen.

• Mit dem Traktor vorsichtig rückwärts wegfahren.

(Abb. 35, 36, 37) 37

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

7.15

Vor Inbetriebnahme VOR DEM TRANSPORT Gefahr!

Arbeiten an der Maschine grundsätzlich nur bei stillstehendem Motor vornehmen.

– Zündschlüssel abziehen!

1. Maschine anhängen – siehe Anhängen, Seite 7.2.

2. Gelenkwelle anschließen – siehe Gelenkwellenmontage, Seite 7.7.

3. Mähwerk mit der Dreipunkthydraulik anheben.

4. Ketten der Entlastungsfedern einhängen – siehe Gewichtsentlastung, Seite 7.11.

5. Maschine in Transportstellung bringen – siehe Transportstellung, Seite 8.1.

6. Maschine anheben – Bodenfreiheit.

7. Maschine nur in ausgeschaltetem Zustand transportieren.

Während der Fahrt darauf achten, dass die Steuerhebel der Hydraulik nicht unbeabsichtigt betätigt werden.

Beachten!

Die zulässigen Achslasten und das Gesamtgewicht nicht überschreiten.

7.16

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Vor Inbetriebnahme Straßenfahrt Gefahr!

Bei Straßenfahrt mit angehobener Maschine muss der Steuerhebel der Hydraulik gegen Senken verriegelt sein.

– Steuerhebel verriegeln!

• Beim Befahren von öffentlichen Straßen sind die dafür geltenden Vorschriften/Bestimmungen zu beachten!

• Für die Bundesrepublik Deutschland gilt die “Straßenverkehrszulassungsordnung” (StVZO).

Wenn bei Frontanbau der Abstand von Hinterkante Lenkrad des Traktors und Vorderkante Mähwerk (Maß A) (Abb. 38) mehr als 3,5 m beträgt, muss durch geeignete betriebliche Maßnahmen die an Hofausfahrten, Straßenmündungen und -kreuzungen auftretenden Sichtfeldeinschränkungen gegebenenfalls ausgeglichen werden, z.B. durch einen Einweiser oder Heckanbau.

A

In anderen Ländern gelten die entsprechenden nationalen (länderspezifischen) Bestimmungen.

62341

38

• Die Fahrgeschwindigkeit ist den Verkehrs- und Straßenverhältnissen anzupassen. Für die maximal zulässige Fahrgeschwindigkeit sind die nationalen (länderspezifischen) Bestimmungen zu beachten! Bei Kurvenfahrten Geschwindigkeit entsprechend reduzieren.

F

• Maschine für den Transport vorbereiten – siehe Vor dem Transport, Seite 7.16.

• Zur Straßenfahrt müssen die beiden äußeren Schutztücher nach oben geschwenkt und gesichert werden.

Hinweis!

39

Zur Straßenfahrt, beim An- und Abbau des Mähwerkes, muss die Führung (F) in der vorderen Bohrung verriegelt werden.

(Abb. 38, 39)

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

7.17

Vor Inbetriebnahme Kenntlichmachung der Maschine zur Straßenfahrt 1

1

3

3

2

Wird die Beleuchtungseinrichtung (Fahrtrichtungsanzeiger, Begrenzungsleuchten und Scheinwerfer) des Traktors durch das Front-Anbaugerät verdeckt, muss sie wiederholt werden.

2

40

73982

5

Die zu wiederholende Einrichtung mit Ausnahme der Scheinwerfer für Fern- und Abblendlicht dürfen auf Leuchtenträgern angebracht sein. Beim Verkehr auf öffentlichen Strassen müssen alle Einrichtungen ständig betriebsbereit sein.

4

4

2

Ragt das Anbaugerät seitlich mehr als 40 cm über den äußeren Punkt der leuchtenden Fläche der Begrenzungsleuchte oder Rückstrahler des Traktors hinaus, sind folgende Einrichtungen erforderlich:

5

2

41

73983

Ein zusätzliches Scheinwerferpaar (1) ist am Traktor anzubringen. Es darf aber nur ein Scheinwerferpaar eingeschaltet werden. Für die Anbringung des zweiten Schweinwerferpaares ist eine Ausnahmegenehmigung durch die zuständige Landesbehörde erforderlich.

• • • •

Warntafeln (2) nach hinten und vorne Begrenzungsleuchten (3) Schlussleuchten (4) Rückstrahler (5)

Beleuchtungshalter für Leuchtenträger (VAR. 5382) 2

Ist für die Maschine eine zusätzlich Beleuchtung erforderlich, kann sie mit den Beleuchtungshaltern an der Maschine befestigt werden. Abbildung 42 zeigt die Lage der Beleuchtungshalter auf der linken Seite.

Die Montage des rechten Halters erfolgt in gleicher Weise.

Auf die Stellung des Winkels (1) achten.

1 42

Für den Heckanbau werden die Beleuchtungshalter um 180° gedreht.

Bestell-Nr.:

VAR-Nr. 5382

(Abb. 42) CORTO 210 F: In dem vorderen Schutzblech (1) ist links und rechts je eine Bohrung Ø 9mm anzubringen. Beleuchtungshalter, wie Abb. 42 zeigt, auf der linken und rechten Seite montieren.

Auf die Stellung des Winkels (2) achten. Abb. 42 zeigt die Montage der Halter beim Frontanbau.

Für den Heckanbau werden die Beleuchtungshalter um 180° gedreht. Beim Anbringen der Beleuchtungshalter müssen die weißen Positionsleuchten stehts in Fahrtrichtung zeigen.

7.18

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Vor Inbetriebnahme CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F Abb. 43 zeigt die Lage der Beleuchtungshalter beim CORTO 250 F auf der linken Seite.

2

Die Montage des rechten Halters erfolgt in gleicher Weise. Auf die Stellung des Winkels (2) achten.

Für den Heckanbau werden die Beleuchtungshalter um 180° gedreht.

43

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

7.19

Bedienung

Bedienung

8 Bedienung EINSATZ Gefahr!

Arbeiten an der Maschine grundsätzlich nur bei stillstehendem Motor vornehmen.

– Zündschlüssel abziehen!

Es dürfen sich keine Personen im Schwenkbereich des Mähwerks aufhalten.

– Personen aus dem Gefahrenbereich verweisen!

– Ggf. Maschine sofort abschalten!

– Zapfwelle erst nach vollständigem Absenken des Mähwerks einschalten.

Beim Ablassen der Maschine von Transportin Arbeitsstellung und umgekehrt besteht im Bereich der Gelenkstellen Verletzungsgefahr durch Scher- und Quetschstellen.

– Niemals in den Gefahrenbereich greifen, solange sich dort Teile bewegen können!

Arbeitsstellung

• Mähwerk auf den Boden ablassen.

• Seitliche Schutztücher (1) nach unten schwenken.

(Abb. 1) 1

62959

1

Transportstellung

• Zapfwelle ausschalten.

• Das Mähwerk ganz ausheben.

• Für Straßenfahrten seitliche Schutztücher (1)

1

nach oben schwenken – siehe Straßenfahrt, Seite 7.17.

Während der Fahrt darauf achten, dass die Steuerhebel der Hydraulik nicht unbeabsichtigt betätigt werden.

(Abb. 2) 2

8.1

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Bedienung Schnitthöhe einstellen Gefahr!

Arbeiten an der Maschine grundsätzlich nur bei stillstehendem Motor und Mähtrommeln vornehmen.

– Zündschlüssel abziehen!

Durch den Einsatz des Mähwerks können an den Gleittellern scharfe Kanten entstehen.

Verletzungsgefahr!

– Handschuhe tragen!

Verletzungsgefahr durch fortgeschleuderte Fremdkörper.

– Bei unebenen Bodenverhältnissen die Schnitthöhe vergrößern. Dies mindert die Gefahr des Fortschleuderns von Fremdkörpern.

Achtung!

Eine zu geringe Schnitthöhe verursacht einen starken Verschleiß der Mähtrommeln und Mähklingen.

Die Schnitthöhe wird durch Ein- oder Ausdrehen des Gleittellers (5) verändert.

2

Dazu den Montagehebel (4) zwischen Mähteller und Gleitteller (5) einführen und das U-Profil (3) bis zur Nabe (2) schieben.

3

Das U-Profil ist jeweils zwischen den Mähklingenhaltern montiert.

Schnitthöhenunterschied von Raste zu Raste = 3 mm.

5 62182

Montagehebel (4) halten und Gleitteller (5) von Hand drehen.

4 3

Beachten!

Beim Verstellen der Schnitthöhe den Gleitteller (5) immer so weit drehen bis er eingerastet ist.

Im Uhrzeigersinn = größere Schnitthöhe Entgegen dem Uhrzeigersinn = kleinere Schnitthöhe (Abb. 3)

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

8.2

Bedienung Beim CORTO 250 F sind nur die beiden äußeren Trommeln höhenverstellbar.

Schnitthöheneinstellung bei unebenem Gelände (CORTO 290 F / 290 FN / 270 F / 270 FN) Zur besseren Bodenanpassung die beiden mittleren Gleitteller um zwei Rasten weniger als die äußeren Gleitteller herausdrehen.

Das Mähwerk liegt somit mehr auf den äußeren Trommeln auf und passt sich Bodenunebenheiten quer zur Fahrtrichtung besser an.

(Abb. 4) 4

Dreipunktbockverriegelung Gefahr!

Gefahr durch rotierende Werkzeuge und fortgeschleuderte Fremdkörper!

Arbeiten an den Mähklingen oder deren Befestigungsteilen nur bei stillstehendem Antrieb und Mähtrommeln vornehmen!

– Zapfwelle ausschalten.

5

– Motor stillsetzen.

– Zündschlüssel abziehen.

Führung (F) in der vorderen Bohrung verriegelt: Das Mähwerk kann nur nach unten pendeln.

• Bei Lagergras und wenn häufig rückwärts gefahren werden muss; das Mähwerk kann mit dem Oberlenker dichter an den Boden angestellt und somit tiefer gemäht werden.

• Bei Tiefschnitt.

• Beim An- und Abbau des Mähwerks.

(Abb. 5a, 6) 6

8.3

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Bedienung Führung (F) entriegelt:

F

Das Mähwerk kann nach oben und unten pendeln.

• Bei Normalbetrieb.

(Abb. 5b, 7)

7 Führung (F) in der hinteren Bohrung verriegelt: FF

Das Mähwerk kann nur nach oben pendeln.

• Wenn das Mähwerk dazu neigt einzustechen.

(Abb. 5c, 8)

8

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

8.4

Bedienung Mähen Gefahr!

Gefahr durch rotierende Werkzeuge und fortgeschleuderte Fremdkörper!

– Personen aus dem Gefahrenbereich verweisen!

– Ggf. Maschine sofort abschalten!

– Während des Einsatzes muss das Mähwerk mit dem Schutztuch ausgerüstet sein.

– Alle Schutzrahmen müssen nach unten geklappt sein.

– Beschädigtes oder verschlissenes Schutztuch unverzüglich ersetzen!

– Auf keinen Fall sich am Schutztuch anlehnen oder auf das Schutztuch treten.

– Das zu mähende Gelände ist von Fremdkörpern freizuhalten.

Bei Arbeiten an den Mähklingen oder deren Befestigung besteht Verletzungsgefahr!

Arbeiten an den Mähklingen oder deren Befestigungsteilen nur bei stillstehendem Antrieb und Mähtrommeln vornehmen!

– Zapfwelle ausschalten.

– Motor stillsetzen.

– Zündschlüssel abziehen.

– Handschuhe tragen!

Achtung!

Vor jedem Einsatz und nach Auffahren auf ein Hindernis Mähwerk auf beschädigte, fehlende oder verschlissene Mähklingen überprüfen.

– Richtigen Sitz der Mähklingen prüfen.

1. Frontkraftheber auf einfachwirkend (nur heben, nicht drücken) umstellen. Das Senken des Mähwerks erfolgt durch das Eigengewicht des Mähwerks. Das Mähwerk darf nicht über den Frontkraftheber zusätzlich belastet werden.

8.5

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Bedienung

Hinweis!

Beim Einsatz von Traktoren mit Vorderachsfederung ist die optimale Bodenanpassung des Mähwerkes nicht mehr gewährleistet. Dies gilt insbesondere bei unebenen Bodenverhältnissen.

2. Ggf. Vorderachsfederung deaktivieren, damit die eingestellte Gewichtsentlastung gegeben ist.

Kann die Vorderachsfederung nicht deaktiviert werden: – Gewichtsentlastung schwächer einstellen – siehe Gewichtsentlastung, Seite 7.11 und – die Fahrgeschwindigkeit beim Mähen reduzieren.

3. Arbeitsschritte „Vor Inbetriebnahme“ durchführen – siehe Vor Inbetriebnahme prüfen und beachten!, Seite 7.1.

1

4. Maschine in Arbeitsstellung bringen – siehe Arbeitsstellung, Seite 8.1.

– Mähwerk auf den Boden ablassen.

– Seitliche Schutztücher (1) nach unten schwenken (Abb. 9).

9

5. Beim Arbeiten muss der Hydrauliksteuerhebel für den Frontkraftheber auf „Schwimmstellung (Freigang)“ stehen.

6. Den Oberlenker des Traktors so einstellen, dass die rote Markierung (M) an der Führungsschiene (8) mit der roten Markierung (M) an der Haube (6) bündig ist (Abb. 10).

8

7. Vor dem Einfahren in das Mähgut die Traktorzapfwelle bei Leerlaufdrehzahl einschalten und langsam auf die höchstzulässige Drehzahl beschleunigen (max. Drehzahl – siehe Technische Daten, Seite 5.1).

M 6

8. In das Mähgut einfahren.

10

9. Während des Einsatzes grundsätzlich mit Handgas fahren, um Drehzahlschwankungen zu vermeiden.

10. Die Fahr- und Schnittgeschwindigkeit richtet sich nach den jeweiligen Einsatzbedingungen (Bodenverhältnisse, Dichte, Höhe und Beschaffenheit des Mähgutes).

11. Beim Mähen von dichten oder lagernden Beständen und beim mähen in Kurven sollte die Fahrgeschwindigkeit verringert werden.

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

8.6

Bedienung 12. Beim Mähen auf steinigen Böden ist es empfehlenswert die verstärkten Mähklingen zu verwenden – siehe Verstärkte Mähklingen, Seite 8.14.

Gefahr!

Beim Mähen mit einem Traktor ohne Kabine oder mit geöffneten Kabinenfenstern und -türen werden die zulässigen Geräuschpegel (– siehe Technische Daten, Seite 5.1) überschritten.

– Gehörschutz zu tragen.

– Gehörschutz bei Straßenfahrt abnehmen.

Achtung!

2

Beim Mähen mit dem Frontmähwerk können die Ansaugsiebe und Kühler des Traktormotors stark verschmutzen.

Traktormotor und Hydraulikanlage können überhitzen und Schaden nehmen.

– Ansaugsiebe (1) und Kühler (2) des Traktors mehrmals täglich reinigen!

(Abb. 11)

1

11 Gefahr!

Beim Beseitigen von Verstopfungen oder zum Entfernen von Fremdkörpern besteht Verletzungsgefahr.

– Zapfwelle ausschalten.

– Motor stillsetzen.

– Warten bis die Mähtrommeln zum vollständigen Stillstand gekommen sind, erst dann den Traktor verlassen!

– Zündschlüssel abziehen!

– Handschuhe tragen!

8.7

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Bedienung Stellung der Schwadscheiben (CORTO 290 F / /290 FN / 270 F / 270 FN) Durch Verstellen der Schwadscheiben kann die Schwadbreite verändert werden.

2

1

Schmaler Schwad: 3

Zugseile (2) links und rechts von Halterung (3) aushängen.

12 Breiter Schwad: Zugseile (2) links und rechts in Halterung (3) einhängen.

2

1

3

13

Mitnehmerband (CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F) Beim CORTO 250 F ist die mittlere Trommel mit einem schraubbaren Mitnehmerband (1) ausgerüstet.

Beim CORTO 290 F / 290 FN und CORTO 270 F / 270 FN sind die beiden inneren Trommeln mit Mitnehmerbändern ausgerüstet.

Bei schwachem Futterbestand oder bei sich verschlechternder Schwadbildung kann dieses Band abgenommen werden.

1

Bei starkem Bestand das Band wieder montieren.

2

Schraube (2) so montieren, daß der Schraubenkopf in Drehichtung der Trommel zeigt (Abb. 14).

14

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

8.8

Bedienung CORTO 210 F: Bei starkem Futterbestand können die Mitnehmerbänder (1) eingebaut werden (VAR. 6030).

1 2

Bei der Montage der Bänder darauf achten, daß die Schraubenköpfe der Schrauben (2) in dieDrehrichtung der Trommel zeigen.

(Abb. 15) Bei schwachem Futterbestand die Bänder wieder abnehmen.

15

Diese Mitnehmerbänder sind auch in der Variante 5812 (Schwadscheiben) enthalten.

Mitnehmer (CORTO 250 F) Wenn der Mähschwad zu glatt liegt, (Pick-up nimmt schlecht auf) oder wenn der Schwad bei starkem Futter verschleppt und lückenhaft ist, dann können die Mitnehmer (1) auf den mittleren Mähteller montiert werden (Abb. 16).

Ein Satz Mitnehmer befindet sich beim Zubehör.

1 16

8.9

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Bedienung Schwierige Einsatzbedingungen Gefahr!

Besondere Vorsicht ist bei schwierigen Arbeitsbedingungen oder unebenen Bodenverhältnissen geboten. Um ein Fortschleudern von Fremdkörpern zu vermeiden, sind folgende Punkte zu beachten: – Personen aus dem Gefahrenbereich verweisen.

– Ggf. Mähwerk sofort stillsetzen!

– Schnitthöhe vergrößern – siehe Schnitthöhe einstellen, Seite 8.2.

– Die Fahrgeschwindigkeit verringern.

– Prüfen, ob die Mähklingen beim Aufprall gegen ein Hindernis zurückschwenken können.

Empfehlung zum Umweltschutz Eine einfache Veränderung der gewohnten Mähtechnik hilft, die Verluste im Wildbestand zu verringern.

Gleichzeitig erhöht sich die Qualität des Mähgutes.

Umwelt!

Beim Mähen von außen nach innen haben Wildtiere kaum Fluchtchancen!

– Von innen nach außen mähen.

Zur Mitte der Parzelle fahren und von innen nach außen mähen.

Das Zentrum kann gemäht werden, wenn ausreichend Platz zum Wenden entstanden ist.

Wildtiere haben so die Chance, nach außen zu flüchten.

(Abb. 17)

69018

00 0186 777 9

17

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

8.10

Bedienung Bei schmalen und langen Parzellen erst die Vorgewende, dann die Längsseiten nach außen mähen.

(Abb. 18, 19)

69019

18

69020

19 Für besonders lange und straßennahe Parzellen ist diese Technik - besonders für Frontmähwerke - sinnvoll.

(Abb. 20)

69021

8.11

20

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Bedienung ZUSATZAUSRÜSTUNG Gleittellererhöhung für Hochschnitt (C03 0010) 1

Für den Hochschnitt oder bei steinigen, aggressiven Böden können Gleittellererhöhungen mit 25 mm angebaut werden.

2

Es wird empfohlen bei angebauter Gleittellererhöhung die stufenlos verstellbare Schnitthöhenverstellung nicht voll auszunützen.

3

Anbau:

4 21

An allen Mähtrommeln drei von sechs Sechskantschrauben (M12x 30) herausschrauben und Gleittellererhöhung (2) mit drei Sechskantschrauben (4) (M12 x 55) und Contact-Scheiben (3) (A12) unter die Gleitteller (1) schrauben (Abb. 21).

Die erforderlichen Teile sind über unseren Ersatzteildienst erhältlich.

CORTO 290 F / 290 FN Bestell-Nr.:

00 0936 047.0

CORTO 270 F / 270 FN: Bestell-Nr.:

00 0936 046.0

CORTO 250 F: estell-Nr.:

00 0306 204.0

CORTO 210 F: Bestell-Nr.:

00 0306 203.0

(Abb. 21)

Hochschnitteinrichtung C03 0040 (Corto 290 FN / 270 FN) Mit dem Umrüstsatz (2) kann die Schnitthöhe des Mähwerkes auf 42 mm vergrößert werden.

Bestell-Nr.:

00 0936 064.0

(Abb. 22) 2 22

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

8.12

Bedienung Stufenlose Schnitthöhenverstellung (C03 0050) (CORTO 290 FN / 270 FN) Schnitthöhe = 30 - 52 mm Bestell-Nr.:

0936 064.0

(Abb. 23)

92446C/01

23

Geschränkte Messerklingen (CORTO 210 F) Bei Lagergras und niedrigen Futterbeständen können beim CORTO 210 F anstelle der geraden Messerklingen die geschränkten Messerklingen eingebaut werden.

Um beide Schneiden der Messerklingen verwenden zu können, müssen die Messerklingen gedreht werden.

2 1

24

Es ist darauf zu achten, daß die tieferliegende Schneide der Messerklinge in Drehrichtung der Mähtrommel zeigt. Die Messerklingen sind über unseren ET-Verkauf erhältlich.

Bestellnummer: Messerklinge (1) Messerklinge (2)

904 178.7 (L) 904 177.7 (R)

(Abb. 24)

Gewölbte Mähklingen Für extrem tiefen Schnitt können gewölbte Mähklingen eingebaut werden (Abb. 25).

Diese Mähklingen sind über unseren Ersatzteildienst erhältlich.

Bestell-Nr.:

0104 004.1

(Abb. 25)

62903

8.13

25

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Bedienung Verstärkte Mähklingen Beim Mähen auf steinigen Böden empfehlen wir die Verwendung von 4 mm starken Mähklingen.

6

Bestellnummer: 7

Mähklinge (6) (L)

0949 242.1

Mähklinge (7) (R)

0949 241.1

(Abb. 26)

62902

26

Messerhalter ohne Anschlagbolzen

1

Bei steinigen Böden empfehlen wir auch die Verwendung von Messerhaltern ohne Anschlagbolzen.

(Abb. 27)

2

Das Messer stößt somit bei einem Rückschlag nicht gegen den Anschlagbolzen.

3

Bestellnummer:

62902

27

CORTO 290 F / 290 FN 12x

950 371.0 (1)

CORTO 270 F / 270 FN 6x 6x

950 371.0 (1) 950 372.0 (2)

CORTO 250 F

9x

950 371.0 (1)

CORTO 210 F

6x

950 370.0 (3)

(Abb. 27)

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

8.14

Bedienung Zusatzschwadscheiben B

1

G03 0040 An die schon vorhandenen Schwadscheiben können zusätzlich noch Schwadscheiben angebaut werden.

C

Bestell-Nr.:

0922 495.0

(Abb. 28)

28

Schwadeinrichtung (CORTO 250 F) Die Schwadanlage kann durch den Einbau einer zusätzlichen Schwadscheibe verbessert werden.

Bestell-Nr.:

9

0305 812.0

(Abb. 29)

29

Schwadeinrichtung (CORTO 210 F)

9

6

Beim CORTO 210 F können nachträglich Schwadscheiben angebaut werden.

12

8

Bestell-Nr.:

11

0305 812.0

(Abb. 30)

13 11 10

30

Aufsteckgabel - Kit (M03 0010) Das Aufsteckgabel-Kit ermöglicht den Anschluss an Traktor mit einer 8-teiligen Zapfwelle (ø=1 3/8“).

Hierzu wird die Aufsteckgabel (1) der Gelenkwelle ausgetauscht.

Der Kit ist über unseren Ersatzteildienst erhältlich.

1

Bestell-Nr.:

0922 511.0

(Abb. 31)

80946

8.15

31

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Bedienung Anbau Seitenversatz (R03 0070) In Kombination mit dem Schnellkuppler kann je nach Montage der Bolzen (2) das Frontmähwerk um 100 mm nach links oder rechts (je nach Lage der Traktorzapfwelle) versetzt angebaut werden.

Beachten!

Die Gelenkwelle muss zum Dreipunktbock noch genügend Freiraum haben.

2 B

2 B

63926F 63926F

32 Hinweis!

Bei JCB-Traktoren kann das Mähwerk nur nach rechts versetzt angebaut werden.

Bei MB-Trac Traktoren kann das Mähwerk nur nach links versetzt angebaut werden.

Die erforderlichen Teile sind über unseren Ersatzteildienst erhältlich.

Bestell-Nr.:

0306 464.0

(Abb. 32)

Umbausatz bei großer Frontbereifung Wenn bei Traktoren mir großer Frontbereifung und kurzen Unterlenkern (z.B. FENDT GTA und GHA) nicht genügent Freiraum zwischen Mähwerk und Rädern ist, müssen längere Schlitzplatten (1) eingebaut werden .

1

Dadurch wird das Mähwerk um ca. 70 mm vom Dreipunktbock nach vorne versetzt.

Bestell-Nr.:

0922 511.0

(Abb. 34) 63926F

00 0186 777 9

33

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

8.16

Bedienung Dreipunkterhöhung Für Traktoren mit kurzen Unterlenkern um die Aushubhöhe zu verbessern.

Anbau: Bolzen (1) mit Spannstift (2) und Klappstecker (3) in den unteren Bohrungen der Laschen montieren.

3 B

2

A

1

Laschen (4) links und rechts am Dreipunktbock mit vorhandenem Bolzen (A) und Klappsteckern (B) montieren.

4 34

Dreipunktbock mit Laschen (4) an Unterlenker montieren.

Oberlenker montieren und einstellen.

Die erforderlichen Teile sind über den CLAAS Ersatzteildienst erhältlich.

Bestell-Nr.:

0925 689.0

(Abb. 34)

8.17

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Wartung

Wartung

9 Wartung WICHTIGE WARTUNGSHINWEISE Gefahr!

Instandsetzungs-, Wartungs- und Reinigungsarbeiten und die Beseitigung von Funktionsstörungen grundsätzlich nur bei abgestelltem Antrieb und stillgesetztem Traktor-Motor vornehmen.

– Gelenkwelle abkuppeln!

– Zündschlüssel abziehen!

Gefahr!

Bei Instandsetzungs-, Wartungs- und Reinigungsarbeiten an der angehobenen Maschine stets nur bei sicherer Abstützung durchführen.

Schrauben Alle Schrauben auf festen Sitz überprüfen und ggf. nachziehen.

Kontrollieren, ob alle Splinte und Spannstifte vorhanden sind.

Schmierung Die vorgeschriebenen Ölwechselzeiten und Ölsorte im Getriebe beachten. Zum Abschmieren der Maschine nur gutes Markenschmierfett bzw. Markenöl verwenden. Vor dem Abschmieren den Schmutz an den Schmiernippeln entfernen. Regelmäßiges Abschmieren gemäß dem Schmierplan vornehmen.

Die angegebenen Schmierzeiten gelten nur für normale Einsatzbedingungen. Wird die Maschine unter schwierigen Bedingungen eingesetzt, ist ein häufigeres Schmieren erforderlich.

Alle Gelenke von Zeit zu Zeit ölen.

Umwelt! Öle und Fette ordnungsgemäß entsorgen!

– Geeignete Abstützelemente verwenden!

Schutzeinrichtungen (Schutzbügel) Hydraulikanlage Gefahr!

Gefahr!

Schutzeinrichtungen dürfen nur bei abgeschaltetem Antrieb und stillgesetztem Motor geöffnet werden.

Bei Arbeiten an der Hydraulikanlage diese unbedingt drucklos machen und hochgeschwenkte Maschine absenken!

Unter hohem Druck austretende Flüssigkeit (Hydrauliköl usw.) kann die Haut durchdringen und schwere Verletzungen verursachen. Im Schadensfall sofort einen Arzt aufsuchen, da andernfalls schwere Infektionen entstehen können.

– Zündschlüssel abziehen!

Nach jeder Wartungs- und Reparaturarbeit die Schutzeinrichtungen wieder vollständig montieren.

Schutzeinrichtungen regelmäßig überprüfen.

Beschädigte Schutzeinrichtungen durch neue ersetzen.

Umwelt! Öle und Fette ordnungsgemäß entsorgen!

Hydraulikschlauchleitungen regelmäßig kontrollieren und bei Beschädigungen und Alterung austauschen!

Die Austauschschlauchleitungen müssen den technischen Anforderungen des Geräteherstellers entsprechen!

Reparaturarbeiten an der Hydraulikanlage dürfen nur von autorisierten Fachwerkstätten durchgeführt werden.

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

9.1

Wartung

Wartung ANTRIEBE Spannen der Antriebsriemen Gefahr!

3

Alle Arbeiten an den Keilriemen nur bei abgeschaltetem und gegen Wiedereinschalten gesicherten Zustand des Mähwerkes vornehmen.

2 1

– Zündschlüssel abziehen!

1 Nach Erstinbetriebnahme des Mähwerkes die Riemenspannung nach den ersten 5 Betriebsstunden überprüfen.

Ggf. Keilriemen nachspannen.

3

Danach in regelmäßigen Zeitabständen Kontrollen vornehmen.

2 1

Antrieb Mähtrommeln:

5 4 2

Die vier Antriebskeilriemen werden durch die in den Distanzbüchsen (1) liegenden Federn automatisch gespannt (Abb. 1, 2).

Die Federn sollen soweit vorgespannt sein, dass zwischen der Distanzbüchse (1) und der Scheibe (2) ein Abstand von 1-2 mm vorhanden ist.

Dieses Maß ist von Zeit zu Zeit zu überprüfen und ggf. durch Nachdrehen der beiden Muttern (3) zu korrigieren.

3

Abb. 3 zeigt die Nachspannvorrichtung auf der Seite der Keilriemenscheiben.

2

Auf der Getriebeseite ist die Nachspannung wie folgt vorzunehmen:

1

3

Beide Muttern (4) zurückdrehen. Die Muttern (3) soweit nachdrehen bis ein Abstand von 1-2 mm zwischen der Distanzbüchse (1) und der Scheibe (2), sowie ein Abstand von 2-3 mm zwischen den Muttern (4) und der Lasche (5) vorhanden ist.

Die Muttern (3) und (4) gegeneinander kontern (Abb. 1, 2).

3 2

Die Keilriemen können nach Abnahme des Schutzbleches überprüft werden.

1

(Abb. 1, 2, 3, 4)

5 4 4

9.2

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Wartung

Keilriemen wechseln Beachten!

Bei Abnutzung oder Bruch eines Keilriemens den ganzen Keilriemensatz austauschen.

1 Bei der Montage von einem neuen Keilriemensatz muss wegen der Anfangslängung der Keilriemen das Getriebe entsprechend ausgerichtet werden.

2 5

Die vier Schrauben (1) lösen und das Getriebe so ausrichten, dass die Eingangswelle (2) leicht nach unten geneigt ist. Schrauben (1) wieder anziehen.

(Abb. 5)

Rahmentrog Zur Schmierung des Antriebes im Rahmentrog nur Hypoid-Getriebeöl SAE 90 nach (MIL-L-2105) API-G-L- 5-90 verwenden. Ölfüllmenge: CORTO 290 F / 290 FN = 5,50 Liter CORTO 270 F / 270 FN= 5,25 Liter CORTO 250 F = 4,25 Liter CORTO 210 F = 4,00 Liter

4

6

4 = Einfüll- und Kontrollöffnung (Abb. 6) 5 = Ölablaßschraube (rechte Seite) (Abb. 7) Ölstandskontrolle: Der Ölstandshöhe muss bei waagerecht stehendem Rahmentrog 1 cm betragen. Ölstandshöhe durch die Nachfüllöffnung (4) am Rahmentrog überprüfen. Ölwechsel: Nach Erstinbetriebnahme oder nach einer Getriebeüberholung den ersten Ölwechsel nach 30 Betriebsstunden, dann alle 100 Betriebsstunden, spätestens nach jeder Erntesaison vornehmen.

5 7

Öl ablassen: Öl im Rahmentrog über die Ablaßschraube (5) ablassen. Dazu Rahmentrog schräg zur Ablaßschraube (5) nach untenschwenken. Ablaßschraube (5) vor dem Wiedereinbau reinigen.

(Abb. 6)

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

9.3

Wartung Hauptgetriebe

1

Zur Schmierung des Hauptgetriebes nur Hypoid-Getriebeöl SAE 90 nach (MIL-L-2105) API-GL-5-90 verwenden. Ölfüllmenge: 0,80 Liter 1 = Entlüftungsschraube, Nachfüllöffnung

2

2 = Kontrollschraube 3 = Ölablaßschraube (Abb. 8)

3

8 Getriebeölwechsel:

8

Nach Erstinbetriebnahme oder nach einer Getriebeüberholung den ersten Ölwechsel nach 30 Betriebsstunden, dann alle 100 Betriebsstunden, spätestens nach jeder Erntesaison vornehmen.

Bei jedem Ölwechsel Magnetstopfen reinigen.

7

Zum Ölwechsel die Flachrundschraube (7) rechts und links entfernen. Bei Flachrundschraube (8) Mutter soweit lösen, dass die Haube (9) nach hinten geschwenkt werden kann.

9 9

9.4

(Abb. 8, 9)

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Wartung SCHNITTHÖHENVERSTELLUNG Alle beweglichen Teile der Verstellung (Gewindeeinsatz, Nocken usw.) müssen bei Wartungs- und Reparaturarbeiten, jedoch mindestens alle 1000 Betriebsstunden demontiert, gereinigt und mit neuem Langzeitfett versehen werden.

(Abb. 10)

10 Bei den Mähwerken ab Baujahr 2005 muss die Verstellung nicht mehr demontiert und zerlegt werden. Die Verstellung kann über eine Schraube mit Schmiernippel (1) abgeschmiert werden. Dazu eine Sechskantschraube (2) unten am Gleitteller (3) herausschrauben, Schraube mit Schmiernippel (1) eindrehen und mit Langzeitfett abschmieren. Danach Schraube mit Schmiernippel (1) wieder entfernen und normale Sechskantschraube (2) mit Scheibe wieder eindrehen.

2

1

(Abb. 11, 12, 13) 11

Diese Schmierung mindestens alle 500 Betriebsstunden vornehmen.

Dieses Langzeitfett hat die Spezifikation: DIN 51 502 KPF 2 G und ist im Handel bzw. über unseren Ersatzteildienst erhältlich.

2

Beachten!

Es darf nur das o.g. Fett verwendet werden, da andernfalls die Funktion der Verstellung nicht gewährleistet ist.

12

3

Bestell-Nr.: 0,85 kg Dose

0241 583.0

1

13

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

9.5

Wartung MÄHKLINGEN Mähklingen wechseln Gefahr!

Arbeiten an den Mähklingen oder deren Befestigung grundsätzlich nur bei abgestelltem Antrieb und stillstehendem Motor und Mähtrommeln vornehmen.

– Mähantrieb ausschalten.

– Motor stillsetzen.

– Warten bis die Mähtrommeln zum vollständigen Stillstand gekommen sind, erst dann den Traktor verlassen!

– Zündschlüssel abziehen!

– Bei Arbeiten an den Mähklingen Handschuhe tragen!

Achtung!

Die Mähklingen vor jedem Einsatz und nach Auffahren auf ein Hindernis überprüfen!

– Unbedingt auf richtigen Sitz der Mähklingen achten!

– Abgenutzte, beschädigte oder verformte Klingen sind unverzüglich zu erneuern.

– Es müssen grundsätzlich alle Mähklingen pro Mähtrommel angebracht sein bzw. erneuert werden, da sonst durch Unwucht Schäden am Schneidwerk entstehen können.

Ersatzmähklingen müssen mindestens den von CLAAS festgelegten technischen Anforderungen entsprechen. Dies ist bei Verwendung von original CLAAS Mähklingen gewährleistet!

9.6

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Wartung

Hinweis!

Nur mit scharfen Mähklingen arbeiten, damit ein gutes Schnittbild erreicht wird.

Beim Einsatz mit stumpfen Klingen steigt der Kraftbedarf und die Schnittqualität vermindert sich.

Stumpfe Klingen können umgedreht und an derselben Mähtrommel wieder befestigt werden, so dass mit der zweiten Klingenschneide gemäht wird.

Zum Wechseln der Mähklingen:

• Montagehebel (3) zwischen Gleitteller (6) und

2

Mähteller (5) einführen.

3

• Montagehebel nach oben ziehen und die Klinge (4) herausnehmen.

• Neue Klinge so einhängen, dass die tieferliegende Schneide der Klinge in Drehrichtung der Mähtrommel zeigt.

4 6

5

• Richtigen Sitz der Mähklingen kontrollieren!

14

Beachten!

Bei der Montage der Mähklingen auf die Drehrichtung achten!

(Abb. 14, 15, 17) Geschränkte Mähklingen:

7

Um beide Schneiden der geschränkten Klingen verwenden zu können, müssen die Klingen nur gedreht werden. Es ist dabei darauf zu achten, dass die tieferliegende Schneide (7) der Klinge (4) in Drehrichtung der Mähtrommel zeigt.

4 7 15

(Abb. 15) Gerade Mähklingen: Um beide Schneiden der geraden Klingen verwenden zu können, ist ein Umwechseln der Klingen von der rechten auf die linke Trommel oder umgekehrt möglich.

(Abb. 16)

16

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

9.7

Wartung MÄHKLINGENHALTER Bei jedem Mähklingenwechsel ist zu prüfen, wie weit der Mähklingenhaltebolzen an seinem inneren Radius durch die Mähklinge eingearbeitet ist. Spätestens nach Erreichen einer Rillentiefe von 3 mm ist der Mähklingenhalter durch einen mit einem unverbrauchten Mähklingenhaltebolzen zu ersetzen.

Ebenso ist die Nietung des Mähklingenbolzens im Klingenhalter sowie der Verschleiß des Klingenhalters an der Außenkante zu prüfen (Pfeil) 17

(Abb. 17).

Beschädigte oder abgenützte Klingenhalter grundsätzlich austauschen.

Ersatzmähklingenhalter müssen mindestens den von CLAAS festgelegten technischen Anforderungen entsprechen. Dies ist bei Verwendung von original CLAAS Mähklingenhaltern gewährleistet!

Gebrochene Mähklingenhalter niemals schweißen.

Im Bedarfsfalle sind alle Mähklingenhalter der Mähtrommel zu erneuern.

(Abb. 17) Bei verschlissenem Mähteller im Bereich der Mähklingen müssen alle Mähklingenhalter in das andere Lochbild ummontiert werden.

(Abb. 18)

18

GELENKWELLE Gefahr!

Arbeiten an den Gelenkwellen grundsätzlich nur bei abgeschaltetem Antrieb und stillstehendem Motor vornehmen.

– Zündschlüssel abziehen!

Die Gelenkwelle entsprechend den Anweisungen des Gelenkwellenherstellers warten (siehe Betriebsanleitung des Gelenkwellenherstellers).

Sicherheitsbestimmungen des Herstellers beachten!

9.8

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Wartung Allgemeine Hinweise zu Gelenkwellen Gefahr!

Niemals Gelenkwellen ohne oder mit beschädigtem Schutz in Betrieb nehmen.

– Gelenkschutz und Schutzrohre montieren.

– Schutz gegen mitdrehen sichern!

– Gelenkwellen nur in technisch einwandfreiem Zustand betreiben.

Schadhafte oder fehlende Schutzrohre, Schutztrichter und Befestigungsketten sofort ersetzen.

Die Gelenkwellen vor Witterungseinflüssen schützen.

Nach der Arbeitssaison Gelenkwellen in allen Teilen gründlich reinigen und abschmieren.

Im Winterbetrieb sind die Schutzrohre zu fetten, um ein Festfrieren zu verhindern.

Nach jeder längeren Stillstandzeit sind die Gelenkwellen bei Wiederaufnahme der Arbeit neu zu schmieren und deren Betriebsfähigkeit zu überprüfen.

Wartung der Scheibenkupplung Nach jeder längeren Standzeit ist die Kupplung zu lüften.

Dazu die Sechskantmuttern der Stiftschrauben ganz anziehen.

Festgeklebte Reibscheiben durch Drehen der Kupplungsnabe von Hand lösen.

Anschließend die Sechskantmuttern der Stiftschrauben wieder bis zum Gewinde zurückdrehen.

62194

00 0186 777 9

19

(Abb. 19)

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

9.9

Wartung Verschlissene Reibscheiben rechtzeitig erneuern.

Die Reibscheiben sind verschlissen, wenn die Druckscheibenkante (Pfeil) nicht mehr sichtbar ist, wie Abb. 20 zeigt.

Abb. 21 = Neuzustand (Abb. 20, 21)

62196

20

62195

21 Drehmoment der Reib-Freilaufkupplung = 1200 Nm (Abb. 22)

66927 66927C

22

6 8

5

3

SCHWADEINRICHTUNG (CORTO 290 F / 290 FN / 270 F / 270 FN)

1

4

Eine Überprüfung der Schwadformerstellung ist von Zeit zu Zeit vorzunehmen.

6

7

2

Die beiden Schwadformer müssen wie folgt eingestellt sein: 10

Der Abstand der Schwadscheibe (1) zur Mitnehmerleiste (2) soll ca. 15 mm betragen. Nachstellung durch Verschieben des Rohres (3).

9 62354

9.10

23

Schrauben (4) dazu lösen. Der Abstand der Scheiben zum Mähteller soll ebenfalls 15 mm betragen.

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Wartung Nachstellung durch Ummontieren von U-Scheiben (6) zwischen dem Bügel (7) und dem Lagerrohr (8).

Abstand der Schwadscheiben (10) zum Boden = 30 mm.

Zur Einstellung der Scheibe die Schrauben (9) lösen und die Schwadscheibe entsprechend einrichten.

(Abb. 23) Schrägstellung der Schwadscheiben: Beim CORTO 290 F / 290 FN / 270 F / 270 FN sollen die Schwadscheiben senkrecht bzw. bis 30 mm unten nach innen geschwenkt sein (Abb. 24).

Nachstellung durch Lösen der Klemmschrauben (4) und Drehen des Rohres (3) (Abb. 23).

Bei stark unebenen Gelände können die hinteren Schwadscheiben durch Umstecken der Schraube (9) (Abb. 23) in den verschiedenen Bohrungen in der Höhe verstellt werden.

62355

24

6 5

CORTO 250 F

8

Eine Überprüfung der Schwadformerstellung ist von Zeit zu Zeit vorzunehmen.

1

Die beiden Schwadformer müssen wie folgt eingestellt sein:

4 2 3

62356

(Abb. 23, 24)

7

Der Abstand der Schwadscheibe (1) zur Mitnehmerleiste (2) soll ca. 15 mm betragen. Nachstellung durch Verschieben des Rohres (3).

6

Schrauben (4) dazu lösen. Der Abstand der Scheiben zum Mähteller soll ebenfalls 15 mm betragen.

25

Nachstellung durch Ummontieren von U-Scheiben (6) zwischen dem Bügel (7) und dem Lagerrohr (8).

(Abb. 25) Ebenso ist die Schrägstellung der Schwadscheiben zu prüfen. Diese sollen unten 30 - 50 mm nach innen geschwenkt sein.

(Abb. 27) Nachstellung durch Lösen der Klemmschrauben (4) und Drehen des Rohres (3).

(Abb. 25) Anbau der Zusatzschwadscheibe:

26

Die Schwadablage kann durch den Anbau einer zusätzlichen Schwadscheibe verbessert werden (VAR. 5970).

Diese zusätzliche Schwadscheibe wird auf der rechten Seite anstelle der Gummischürze (5) montiert.

(Abb. 25)

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

9.11

Wartung Der Abstand der Schwadscheibe zum Boden soll ca.

30 mm betragen.

Zur Einstellung der Scheibe die Schrauben (9) lösen und die Schwadscheibe entsprechend einrichten.

9

(Abb. 27)

27

CORTO 210 F Nachträglicher Anbau: (Zusatzausrüstung) 1

2

Gefahr!

Mähwerk ganz hochnehmen und unterbauen - Unfallgefahr!

Die Schrauben (1) und (2) herausschrauben.

28

(Abb. 28) Anstelle der montierten Schraube (1) eine längere Schraube (3) (M12x65) mit Scheibe (4) (13x37x3) und Mutter (5) montieren.

Zugfeder (6) mit der kurzen Öse in der Schraube (3) einhängen.

4

(Abb. 29)

3 5 6

29

9.12

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Wartung Lagerbügel (8) mit dem überstehenden Teil nach hinten zeigend am Schutzblechträger (9) mit Schrauben (M10x35) festschrauben.

9

6

12

Die beiden vormontiertenSchwadscheiben sind mit „L“ (links) und „R“ (rechts) gekennzeichnet (in Fahrtrichtung gesehen).

8 11

Zugfeder (6) mit Rohr einhängen.

13

(Abb. 30) 11 10

30 Stellung der Schwadscheiben zum Trommelmantel und zum Mähteller einstellen.

Abstand der Schwadscheibe zum Trommelmantel (Mitnehmerleiste) = 15 mm.

Abstand der Schwadscheibe zum Mähteller = 15 mm.

(Abb. 31)

31 Bei der Einstellung muss darauf geachtet werden, dass der Anschlag (12) am Anschraubflansch für die Mähtrommel anliegt.

9

6

12

Der Abstand Schwadscheibe -Trommelmantel kann durch Verschieben des Trägerrohres (10) nach Lösen der Klemmschrauben (13) eingestellt werden.

8 11

Der Abstand Schwadscheibe -Mähteller kann durch Ummontieren der Scheiben (11) von unten nach oben oder umgekehrt eingestellt werden

13 11 10

(Abb. 32) 32

Ebenso ist die Schrägstellung der Schwadscheiben zu prüfen.

Diese sollten unten um 30 - 50 mm nach innen geschwenkt sein.

(Abb. 33) Zum Nachstellen die Klemmschrauben (13) (Abb. 32) lösen und das Rohr (10) entsprechend drehen.

Nach erfolgter Nachstellung die Klemmschrauben wieder gut festziehen.

33

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

9.13

Wartung VERBINDUNGSELEMENTE Alle sicherheitsrelevanten Verbindungselemente wie Bolzen, Schrauben, Stifte usw. regelmäßig auf Verschleiß und Verformung überprüfen. Bei Bedarf Verbindungselemente durch Neue austauschen.

SCHRAUBENVERBINDUNGEN Nach 10 Betriebsstunden alle Schrauben und Muttern der Maschine nochmals überprüfen und nachziehen.

Regelmäßig kontrollieren!

ÜBERWINTERUNG 1. Die Maschine von Schmutz reinigen.

2. Öl aus den Getrieben und dem Mähbalken ablassen und mit neuem ÖL zum vorgeschriebenen Ölstand auffüllen.

3. Alle Schmierstellen gründlich schmieren, bis das Fett aus den Lagern tritt – siehe Schmierplan, Seite 10.1.

Das Mähwerk kurz durchlaufen lassen.

4. Maschine auf Verschleiß und Beschädigungen prüfen und instandsetzen lassen.

5. Roststellen reinigen und Farbschäden ausbessern.

6. Maschine in einem trockenen, witterungsgeschützten Raum unterstellen, in dem kein Kunstdünger lagert.

9.14

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

- 00 0186 777 9

Schmierplan

Schmierplan

10 Schmierplan ZUR SICHERHEIT Gefahr!

Abschmieren des Mähwerks grundsätzlich nur bei stillgesetztem Traktor-Motor vornehmen.

– Zündschlüssel abziehen!

SCHMIERSTOFFE Markenschmierfett, z.B.: FINA

»Marson EPL 2«

ARAL

»Aralub HLP 2«

FUCHS »Rendit TEP 2« SHELL

»Retinax EP 2« oder »Alvania G3«

DEA

»Glisando EP«

FAG

»Arcanol L 135 V«

SKF

»LGEP2«

Marken-Getriebeöl SAE90 - API-GL-4

SCHMIERUNG

Diese Schmierstellen alle 8 Betriebsstunden schmieren.

Diese Schmierstellen alle 50 Betriebsstunden schmieren.

Diese Schmierstellen alle 500 Betriebsstunden schmieren.

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

10.1

Schmierplan

Schmierplan Walterscheid

10.2

BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F - 00 0186 777 9

Schmierplan Bondioli

– siehe Schnitthöhenverstellung auf Seite 9.5

00 0186 777 9

- BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F

10.3

Die CLAAS KGaA mbH arbeitet ständig an der Verbesserung ihrer Produkte im Zuge der technischen Weiterentwicklung. Darum müssen wir uns Änderungen gegenüber den Abbildungen und Beschreibungen dieser Betriebsanleitung vorbehalten, ohne dass daraus ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen abgeleitet werden kann.

Technische Angaben, Maße und Gewichte verstehen sich mit entsprechenden Toleranzen. Irrtümer vorbehalten.

Nachdruck oder Übersetzung, auch auszugsweise, nur mit schriftlicher Genehmigung der CLAAS KGaA mbH. Alle Rechte nach dem Gesetz des Urheberrecht vorbehalten.

CLAAS KGaA mbH 33426 Harsewinkel Germany

CLAAS KGaA mbH Postfach 1163 33426 Harsewinkel - Germany Tel.: +49 (0) 5247 12-0 www.claas.com

00 0186 777 9 BA CORTO 290 F / 290 FN / 270 F / 270 FN / 250 F / 210 F de - 12.09 Printed in Germany
