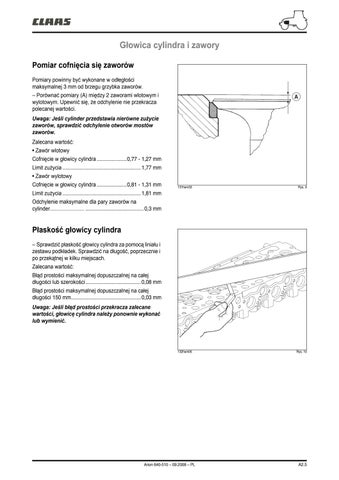

Głowica cylindra i zawory Pomiar cofnięcia się zaworów Pomiary powinny być wykonane w odłegłości maksymalnej 3 mm od brzegu grzybka zaworów. – Porównać pomiary (A) między 2 zaworami wlotowym i wylotowym. Upewnić się, że odchylenie nie przekracza polecanej wartości.
A
Uwaga: Jeśli cylinder przedstawia nierówne zużycie zaworów, sprawdzić odchylenie otworów mostów zaworów. Zalecana wartość: • Zawór wlotowy Cofnięcie w głowicy cylindra .....................0,77 - 1,27 mm Limit zużycia ....................................................... 1,77 mm • Zawór wylotowy Cofnięcie w głowicy cylindra .....................0,81 - 1,31 mm
131hsm33
Rys. 9
132hsm05
Rys. 10
Limit zużycia ....................................................... 1,81 mm Odchylenie maksymalne dla pary zaworów na cylinder........................ ......................................... 0,3 mm
Płaskość głowicy cylindra – Sprawdzić płaskość głowicy cylindra za pomocą liniału i zestawu podkładek. Sprawdzić na długość, poprzecznie i po przekątnej w kilku miejscach. Zalecana wartość: Błąd prostości maksymalnej dopuszczalnej na całej długości lub szerokości....................................... 0,08 mm Błąd prostości maksymalnej dopuszczalnej na całej długości 150 mm................................................. 0,03 mm Uwaga: Jeśli błąd prostości przekracza zalecane wartości, głowicę cylindra należy ponownie wykonać lub wymienić.
Arion 640-510 – 09.2008 – PL
A2.5
