Montage des ressorts et de la carrosserie

S S Montage des ressorts et de la carrosserie

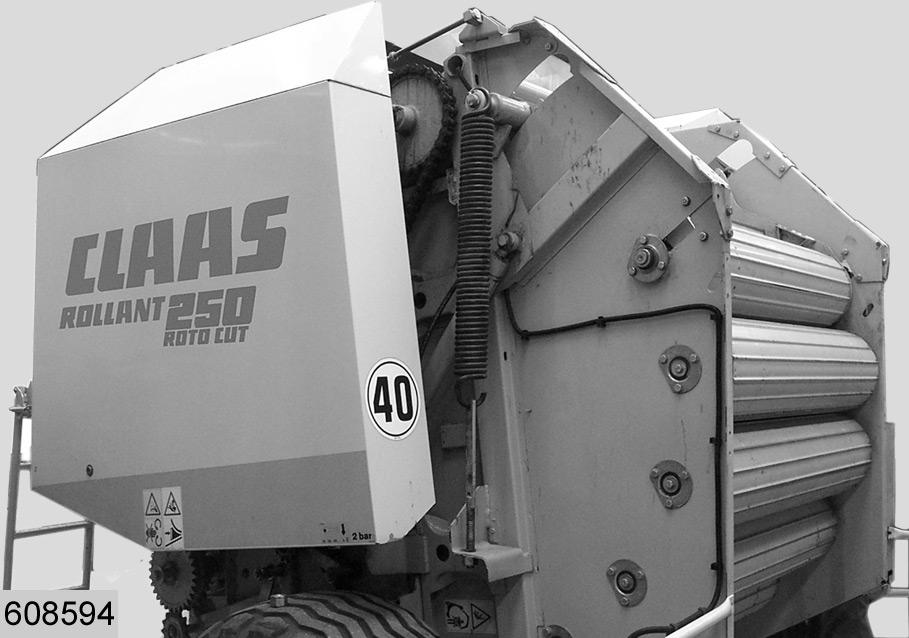

Revisser les tôles (S) de fixation de carrosserie. Couple de serrage : 48,5 Nm (Fig.17,18)

17

T

Y U 18

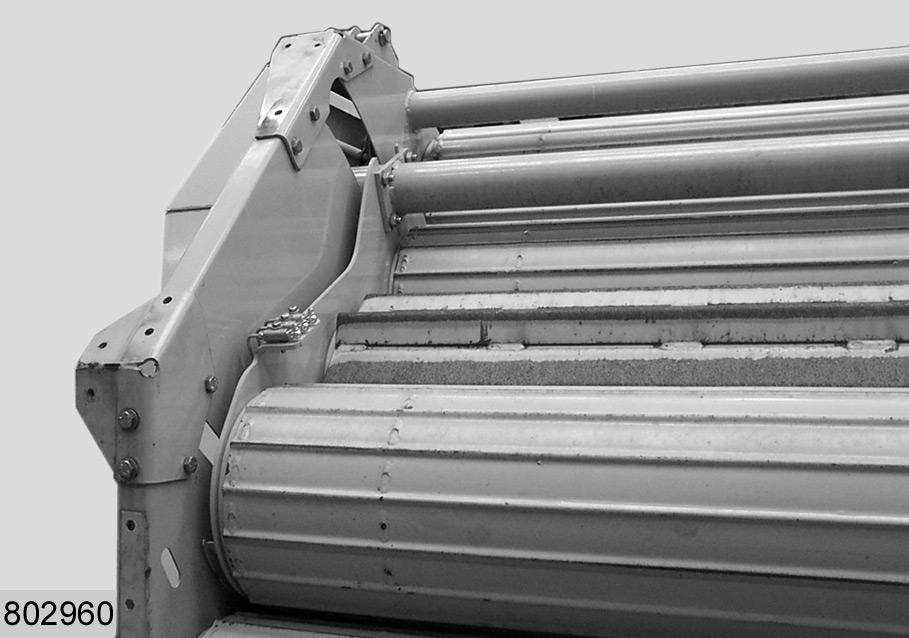

Remettre les ressorts (T) droit et gauche en place et les tendre. (Fig.19)

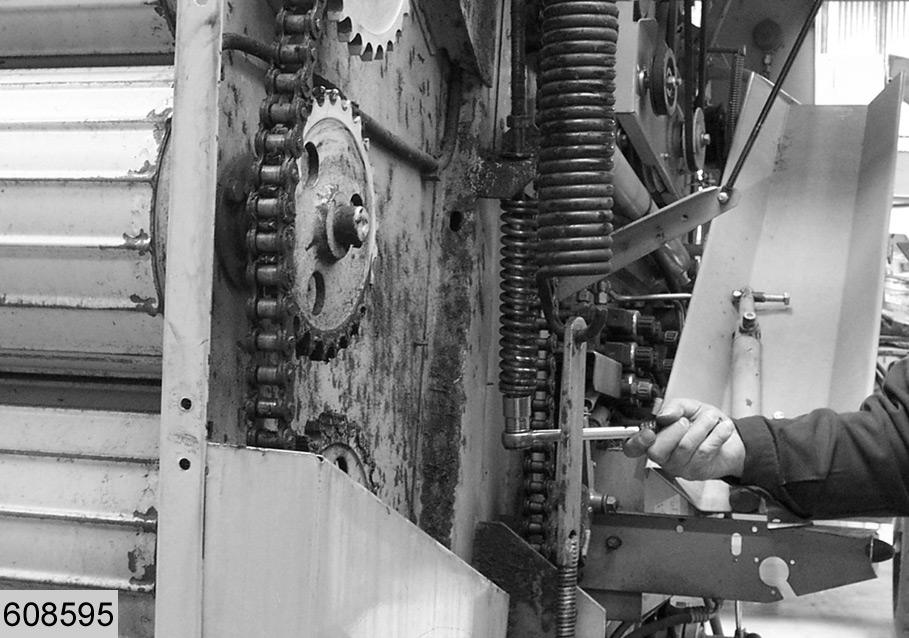

Retendre le ressort (U). Longueur (Y) du ressort : 140 mm (Fig.20)

19

20

V

W

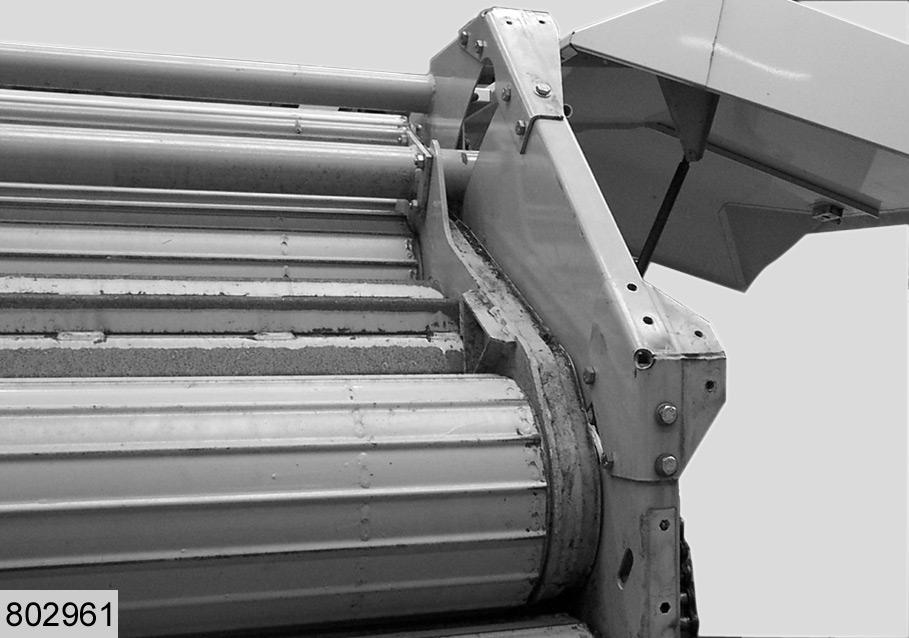

Remonter la tôle modifiée (V), la tôle (W) et les tôles (Z) côtés droit et gauche. (Fig.20)

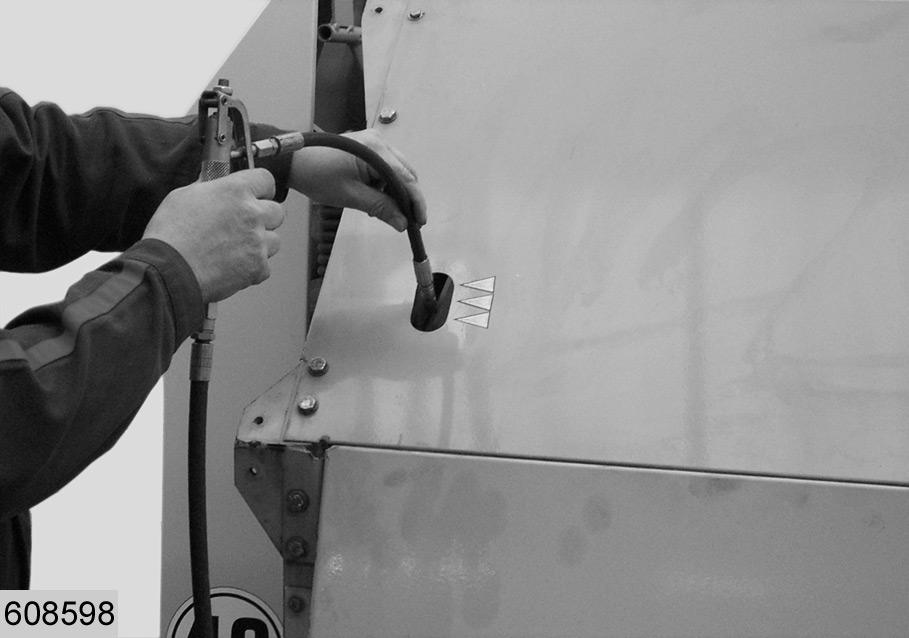

Graisser les trois graisseurs du kit MPS modifié à l’aide d’une pompe à main à levier. Intervalle de graissage : toutes les 50 heures. (Fig.22)

Z

21

22
