Anpassung für das Einsetzen der Karosserie

M

N X

O

P

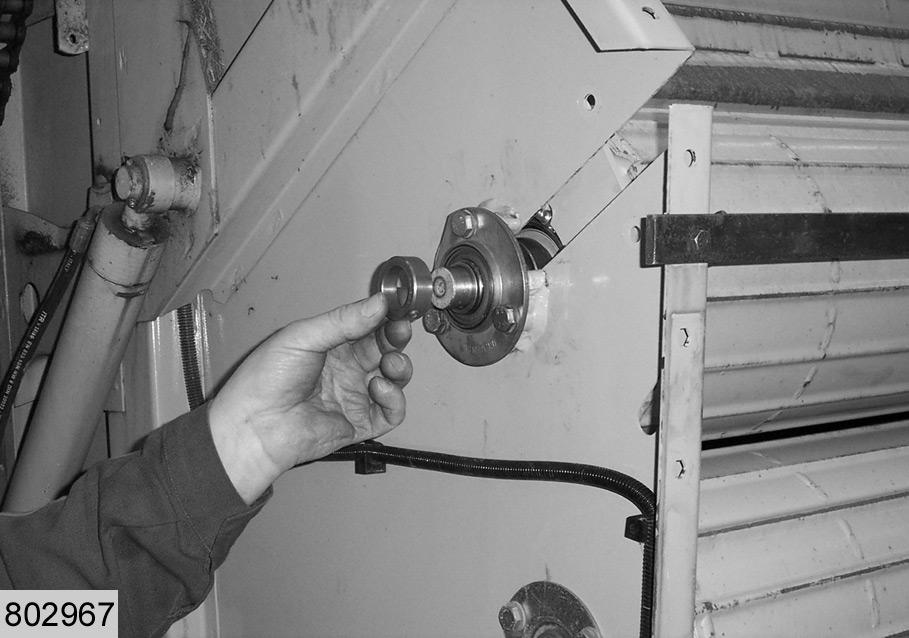

Spannring (M) auf die Achse schieben und in dieser Position blockieren. (Abb.9)

O 9

10 Anpassung für das Einsetzen der Karosserie

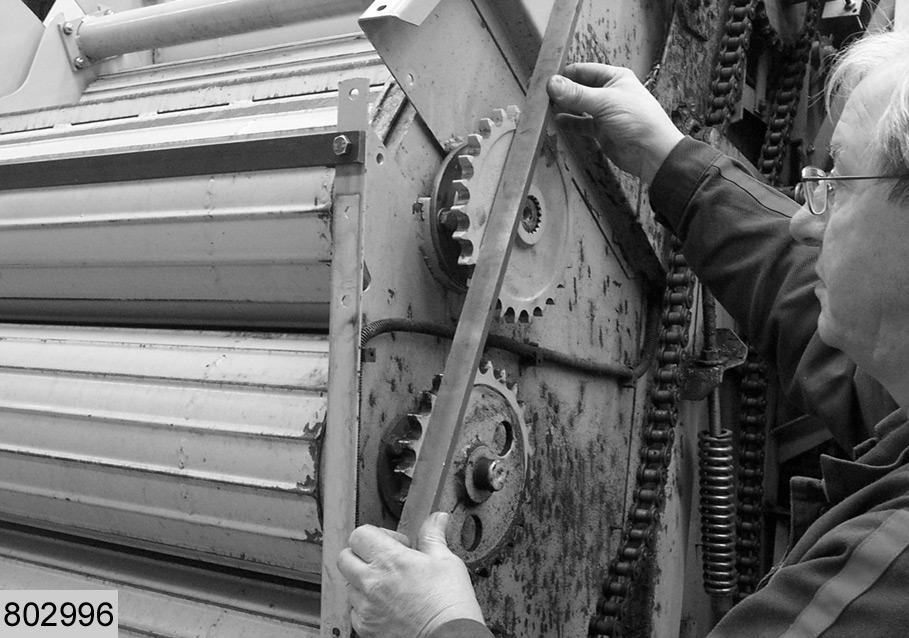

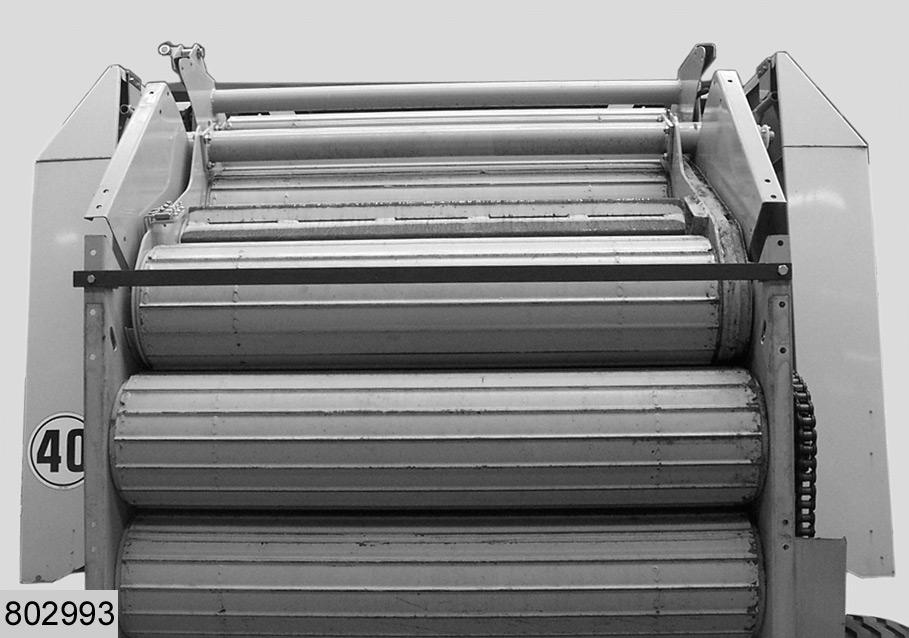

Eine Geräteschablone (N) zwischen den zwei Wänden der Presskammer befestigen, damit sie parallel sind und um Reibungen zu vermeiden.

Beachten!

Der Abstand (X) zwischen den Wänden der Presse und den Wänden der MPS muss 1200mm betragen.

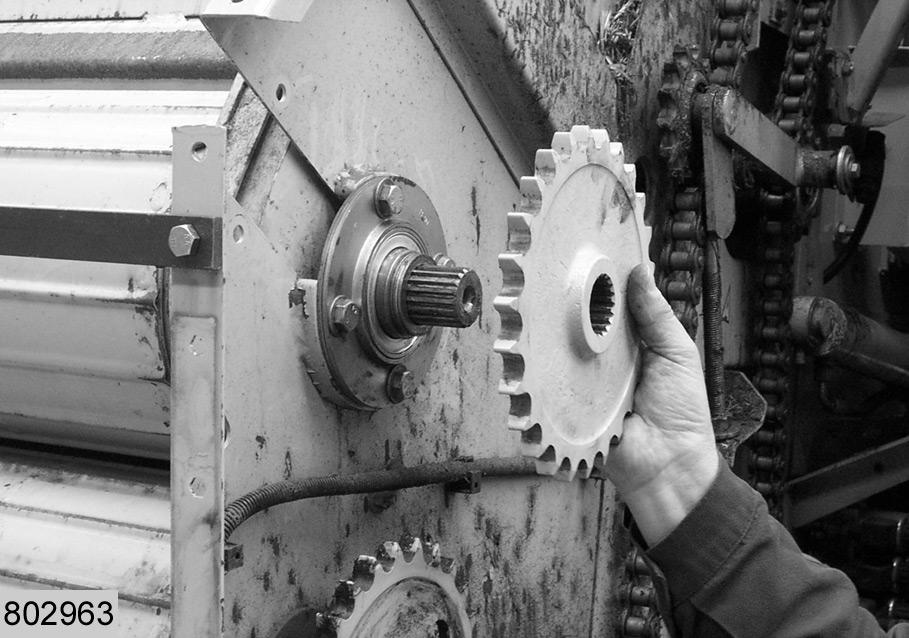

(Abb.10) Kettenrad (O) bis zum Anschlag auf die Achse der Rolle Nr. 8 schieben. (Abb.11)

Die Ausrichtung der Zahnräder (O) und (P) überprüfen. (Abb.12)

11

12

Q O

R

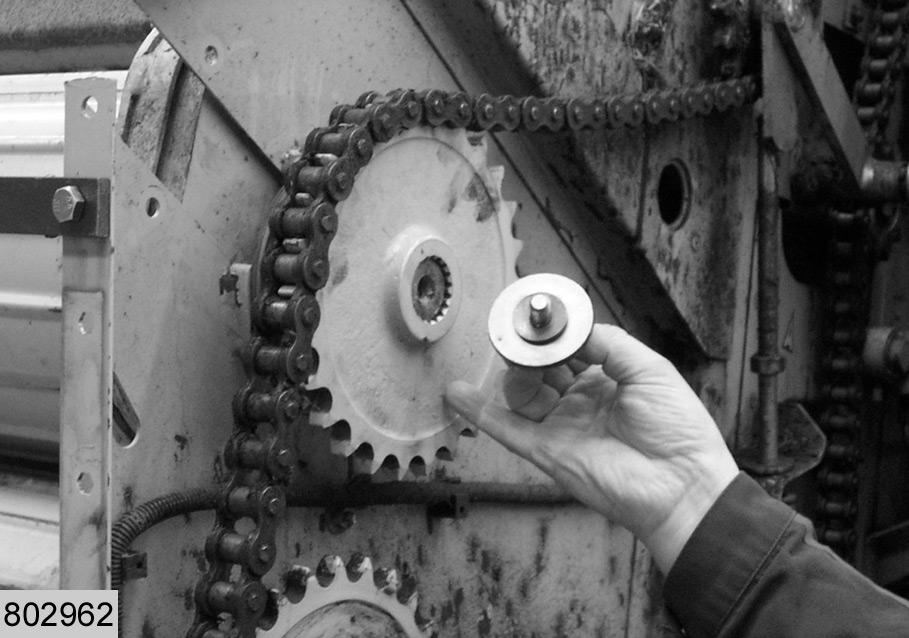

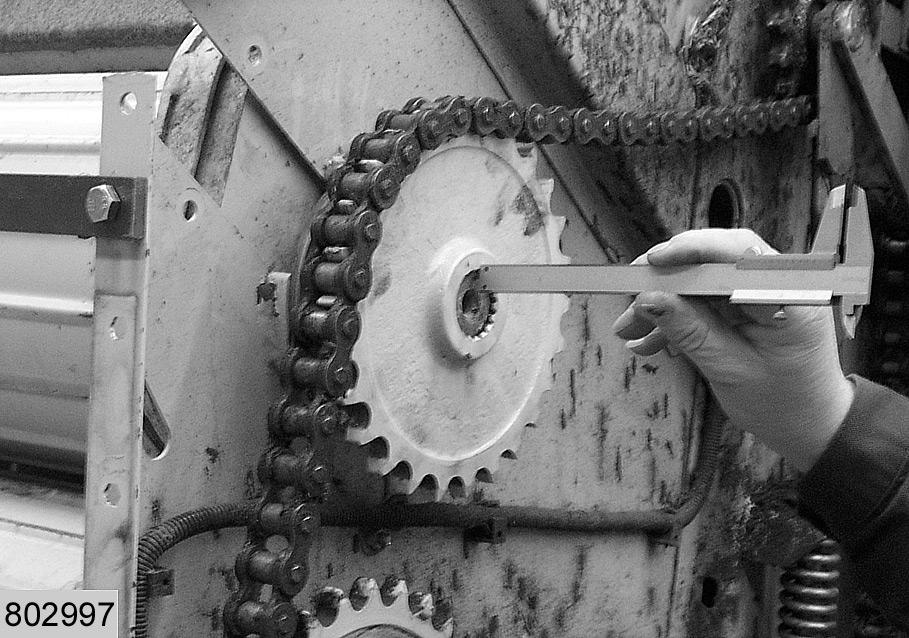

Kette (Q) wiedereinbauen. Die Tiefe zwischen dem Rad und Achse der Rolle Nr. 8 messen. Eine Scheibe einsetzen, die weniger dick ist als der in der Radblende gemessene Abstand, um Verformungen während des Betriebs der Presse zu vermeiden. (Abb.13)

Die Einheit aus Sechskantschrauben, Kontaktscheiben und Beilegescheiben (R) wieder anschrauben. Anzugsdrehmoment: 83,5 Nm (Abb.14)

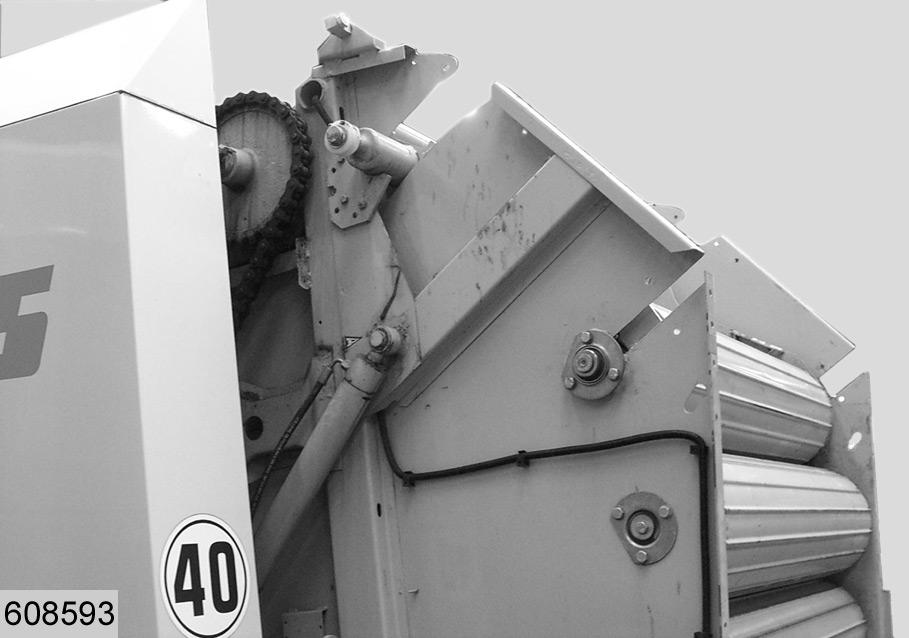

In Abbildung (15) ist die rechte Seitenwand dargestellt.

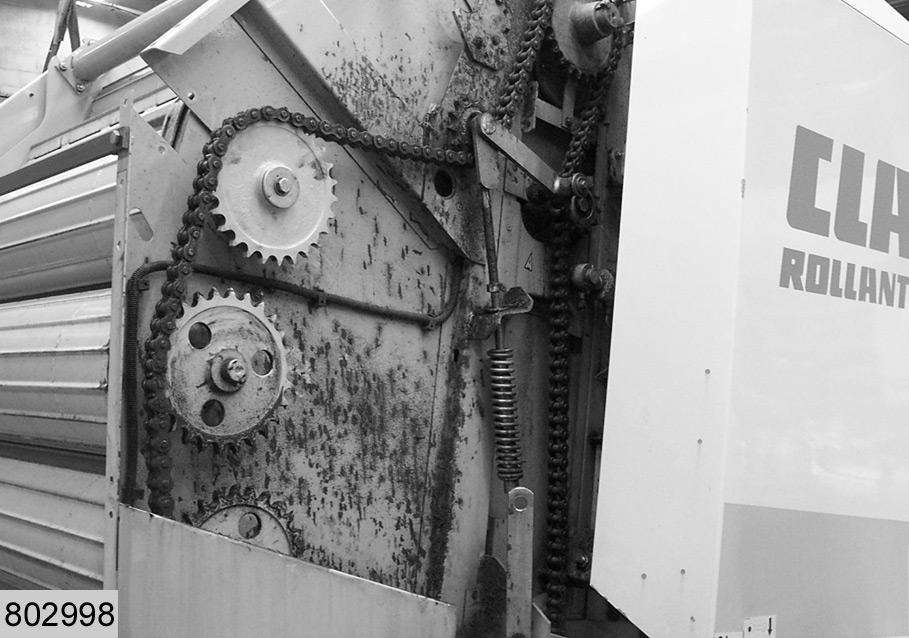

In Abbildung (16) ist die linke Seitenwand dargestellt.
