Démontage des fixations du MPS

H G

J

I 5 Démontage des fixations du MPS Côté droit

Démonter la vis 6 pans, les rondelles de contact et les rondelles de calage (G) qui maintiennent la roue à chaîne en place. Démonter la chaîne (H). (Fig.5)

Démonter la roue à chaîne (I). Démonter les rondelles de calage (J). (Fig.6)

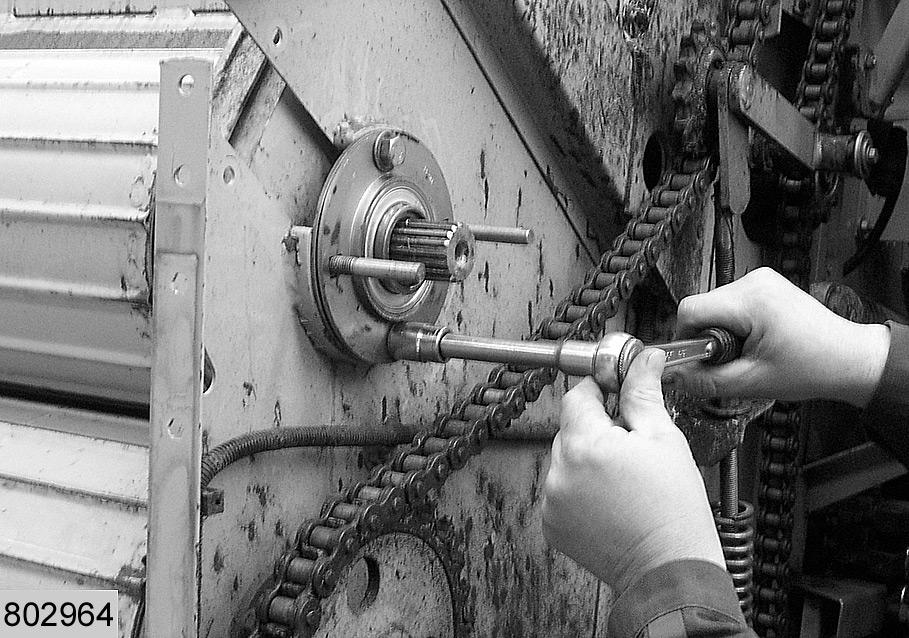

Démonter les quatre vis (K). Mettre en place deux goujons (L) pour maintenir les paliers tôles en position. (Fig.7)

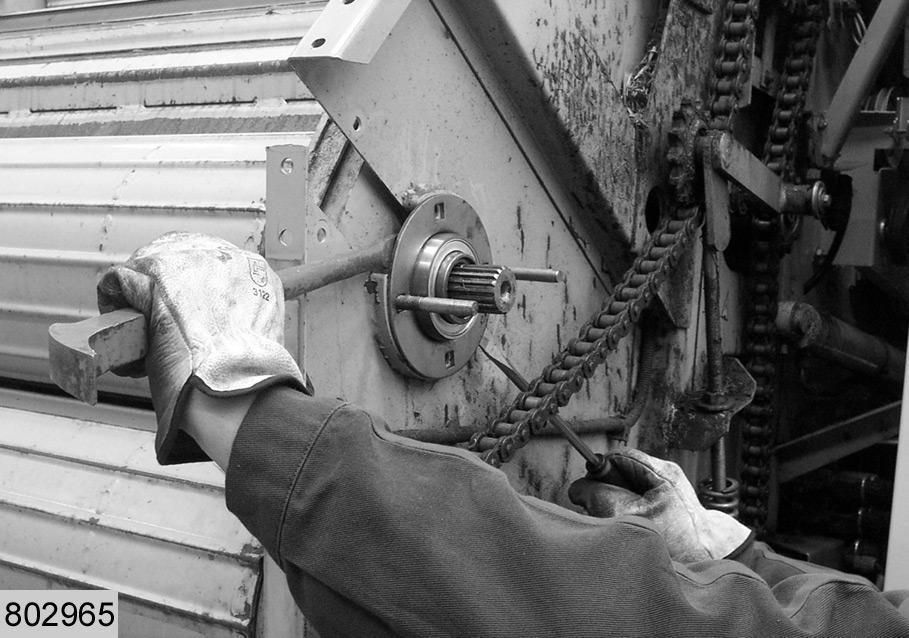

Démonter l’ensemble roulement - palier tôle (M). (Fig.8)

L K

K

M 6

7

8

9

N

O

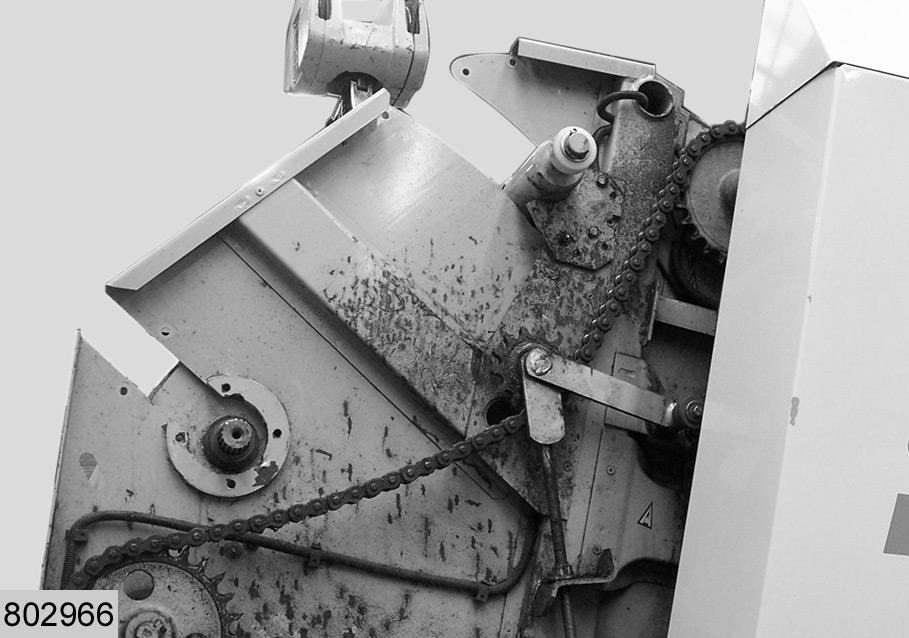

La figure (9) présente le côté droit de la presse sans le système de maintien du MPS.

Côté gauche

Démonter la bague de serrage (N). Démonter les trois vis (O). (Fig.10)

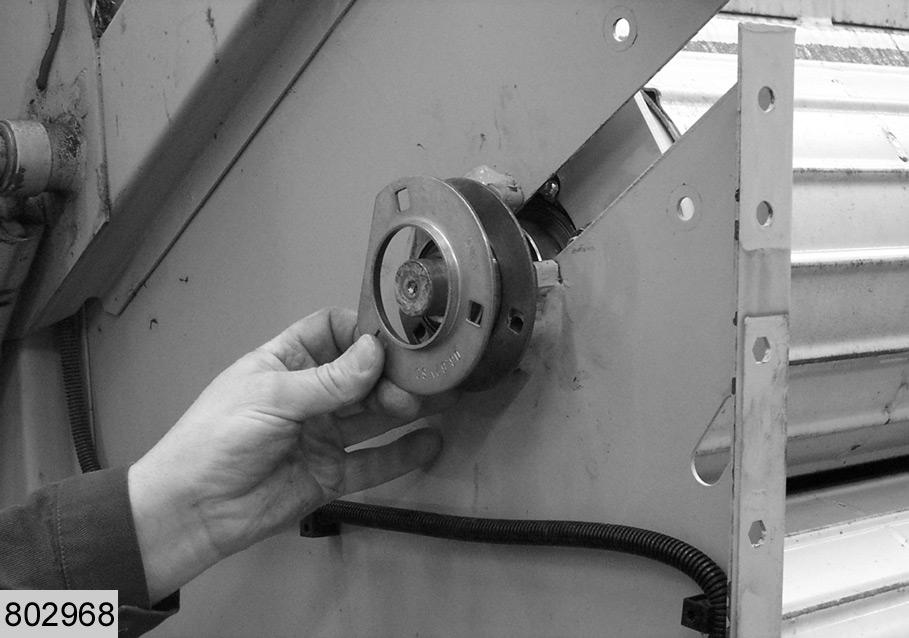

Démonter le palier tôle (P). Démonter le roulement (Q). Démonter le palier tôle (R). (Fig.11)

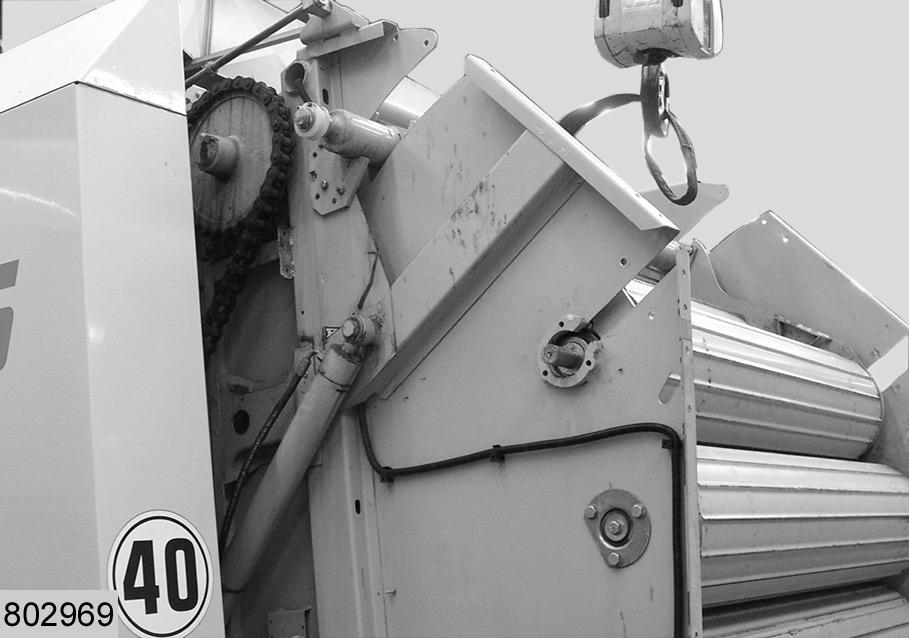

Démonter le MPS (S) de la presse à l’aide d’un palan. Placer le MPS (S) sur un plan de travail solide. (Fig.12)

P

Q

R 10

S 11

12
