Innenlamellle

Typ :

CL 16 Planeten Lenkachse in Grünlandmaschine SFM Bezeichnung: LAP 7501.102 Gültig ab Fbrik-Nr.: 01 Erstellungsdatum: 14.05.2004 Author: Rauh

2.5 Bremsen

2.5.1 Lamellenverschleiß prüfen

(Siehe Bild 13) • Radnabe so verdrehen das die Öffnung der Restölablaßschraube (Nr.52) in der oberen Hälfte zu stehen kommt (oberhalb des Ölstandes). • Lamellenpaket in gebremsten Zustand bringen und Prüfung in gebremster Stellung vornehmen. • Restölablaßschraube (Nr.52) entfernen. • Mit Meßschieber von der Planfläche für Dichtring der Verschlußschraube (Nr.52) zur

Prüfnase der 3.Außenlamelle messen. (Sollmaß für neue Lamellen 50,5 +0,9 / -0,4 mm) (Eingreifmaß für verschlissene Lamellen 47,5-0,8 mm)

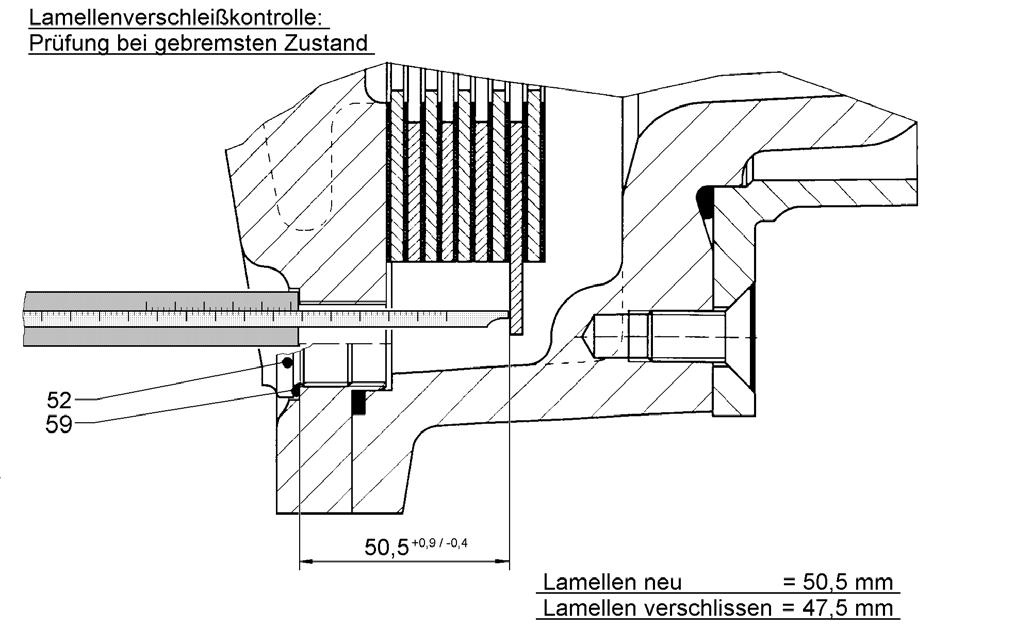

Bild 13
