Trabantenrad

Typ :

CL 16 Planeten Lenkachse in Grünlandmaschine SFM Bezeichnung: LAP 7501.102 Gültig ab Fbrik-Nr.: 01 Erstellungsdatum: 14.05.2004 Author: Rauh

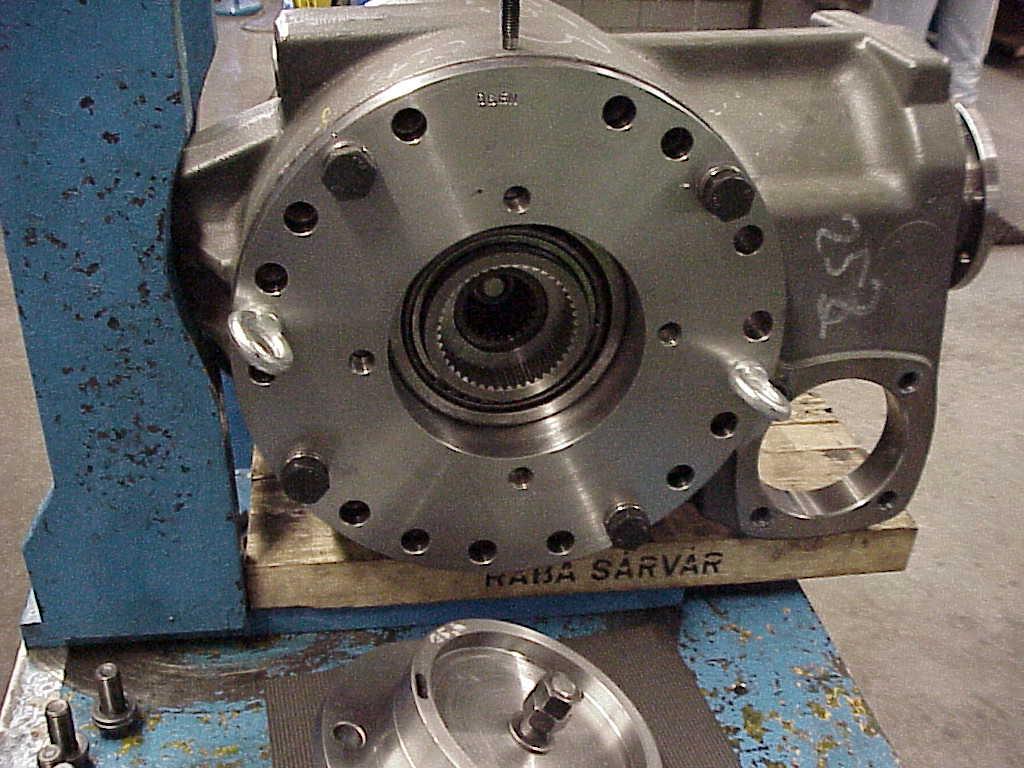

• Innenteil der Messvorrichtung WZ 622 abschrauben und die errechnete Einstellscheibe für die Prüfung einlegen. (Siehe Bild unten)

• Nach der Montage der ausgewählten Einstellscheiben und des Deckels kann die Vorspannung der Lagerung mit einer Messuhr überprüft werden.

Hinweis: durch anziehen der mittigen Schraube im Einstellflansch wirkt keine zusätzliche

Kraft der Druckfedern auf die Lagerung. • Ist die richtige Lagervorspannung erreicht, Messflansch WZ 622 gegen original MDDL-

Flansch (Nr.36) austauschen und dabei die gewählte Einstellscheibe in den Flansch einsetzen und O-Ringe (Nr.7 / Bild 6) erneuern. • Eingestelltes Lagerreibmoment notieren.
