Hydraulikzylinder mit Vakuumventil

123

1

1 124

Die Druckspeicher sind mit Stickstoff gefüllt. Der Vorspanndruck beträgt 40 bar. Bei Druckspeichern kommt es pro Jahr zu einem Druckverlust von ca. 2 - 3%. Daher ist es empfehlenswert, die Speicher alle 5 Jahre überprüfen und gegebenenfalls korrigieren zu lassen. Die Druckspeicher sind ansonsten wartungsfrei. (Abb. 123)

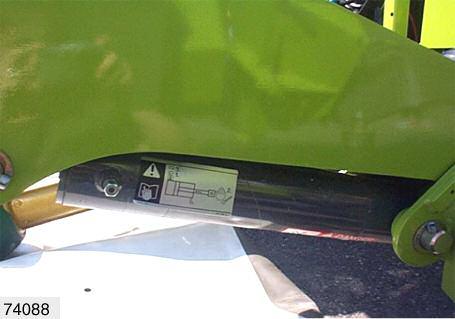

13.18.3 Hydraulikzylinder mit Vakuumventil

Gefahr!

Infolge des Vakuums im Hydraulikzylinder kann es beim Demontieren zu einem unerwarteten Einziehen des Kolbens kommen. – Vor dem Ausbauen des Zylinders die

Sechskantschraube (1) am Zylinderrohr herausdrehen!

Zylinder abbauen oder anbauen: • Sechskantschraube (1) am Zylinderrohr herausdrehen.

• Kolben kann jetzt von Hand herausgezogen oder eingeschoben werden. • Sechskantschraube(1) wieder eindrehen. (Abb. 124, 125)

125
