Winkelsensor Hubwerk

19 X

20

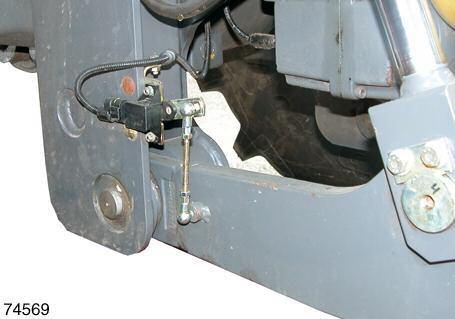

110 13.15.4 Winkelsensor Hubwerk

Nach einem Austausch des Winkelsensors oder einer Beschädigung des Gestänges muss die Einstellung überprüft bzw. neu justiert werden. Wartungsintervall: – siehe Wartungstabelle –Mähwerke, Seite 313. Zum Einstellen: • Kontermutter (19) lösen. • Kugelkopf (20) am Unterlenker demontieren. • Gestänge auf das Maß X einstellen. • Kontermutter wieder festziehen • Kugelkopf wieder montieren. Einstellmaß: X = 59 mm (zwischen den Kontermuttern gemessen)

Einstellung kontrollieren, dazu: • Hydraulikzylinder vom Hubwerk ganz ausfahren (Unterlenker ganz absenken). • Die Ausgangsspannung am Sensors messen – siehe Messkabel, Seite 360. Messwert: Hydraulikzylinder ausgefahren = 0,5 ± 0,25 V (Abb. 110)
