Zugfedern - Aufbereiterwalzen

Mähwerk front mitte, Mähwerk mitte links / rechts

1

2

3

Mähwerk front mitte, Mähwerk mitte links / rechts

Mähwerk front links / rechts

1

2

3 X

Mähwerk front links / rechts

X 92

93 13.13.4 Zugfedern - Aufbereiterwalzen

Die Andruckkraft der oberen Rolle des Walzenaufbereiters wird über die Zugfedern (3) aufgebracht.

Hinweis!

Die Zugfedern (3) müssen auf beiden Seiten gleich stark gespannt werden!

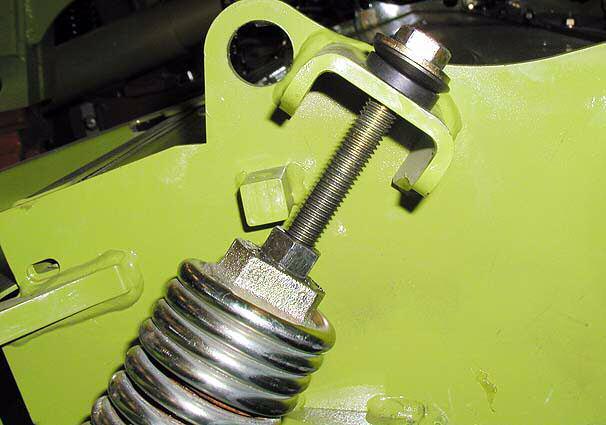

Die Zugfedern (3) können nach Bedarf eingestellt werden. Spannen: • Kontermutter (2) lösen. • Schraube (1) eindrehen. • Kontermutter (2) anziehen. Entspannen: • Kontermutter (2) lösen. • Schraube (1) herausdrehen. • Kontermutter (2) anziehen. Grundeinstellung Zugfeder:

Maß X = 55 mm

(Abb. 92–95)

94

95
