Antriebsstrang – Mähwerk mitte links / rechts

16

18 17

19

20 14

15 13.5.2 Antriebsstrang – Mähwerk mitte links / rechts

Achtung!

Mangelhafte Schmierung der Profilrohre des Antriebstrangs führt zu Schäden am Antriebsstrang. – Profilrohre gründlich abschmieren. – Schmierintervall siehe Schmierplan – Mähwerke, Seite 409.

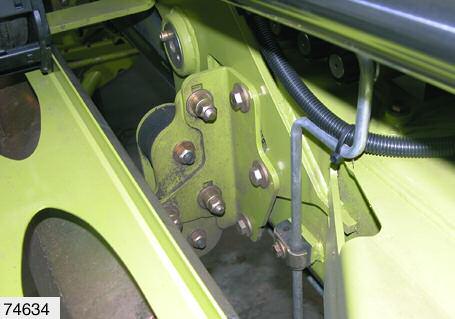

Die teleskopierbaren Antriebsstränge für den Antrieb der Mähwerke mitte links / rechts sind mit Silentblöcken (16) am Teleskoparm gelagert. Nach einer Reparatur bzw. nach einer Kollision sind die Lagerungen (17, 18 ) neu einzustellen. Zum Einstellen wie folgt vorgehen: • Befestigungsschrauben (19, 20) an beiden Lagerungen am Teleskoparm lockern. • Teleskoparm auf die Hälfte zusammenfahren. • Lagerungen in den Langlöchern ggf. verschieben. • Befestigungsschrauben am Teleskoparm wieder fest anziehen.

Dabei darauf achten, dass die Silentblöcke nicht verspannt werden. Verspannte bzw. verdrehte

Silentblöcke fallen früher aus. (Abb. 14, 15, 16)
