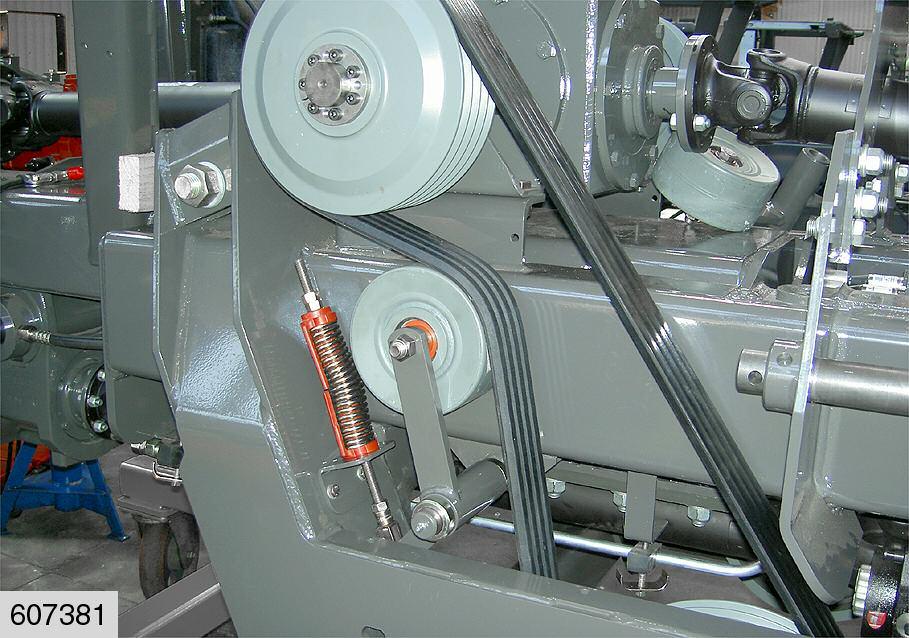

54 12.11.2 Antriebsriemen Mähwerk mitte links / rechts auflegen und spannen

– Antriebsriemen (A) auf die Keilriemenscheiben auflegen. – Federzylinder (F) einstellen:

Die Sechskantmuttern (L) und (M) so verstellen, dass die Enden der beiden Messstäbe (D) spielfrei voreinander stehen.

Sechskantmuttern (L) und (M) kontern. – Mutter (K) wieder gegen den Gabelkopf kontern. – Schutzverkleidung (V) wieder montieren. – Antriebsriemen auf der anderen Fahrzeugseite auf die gleiche Weise auflegen und spannen. (Abb. 51, 52, 53, 54)
