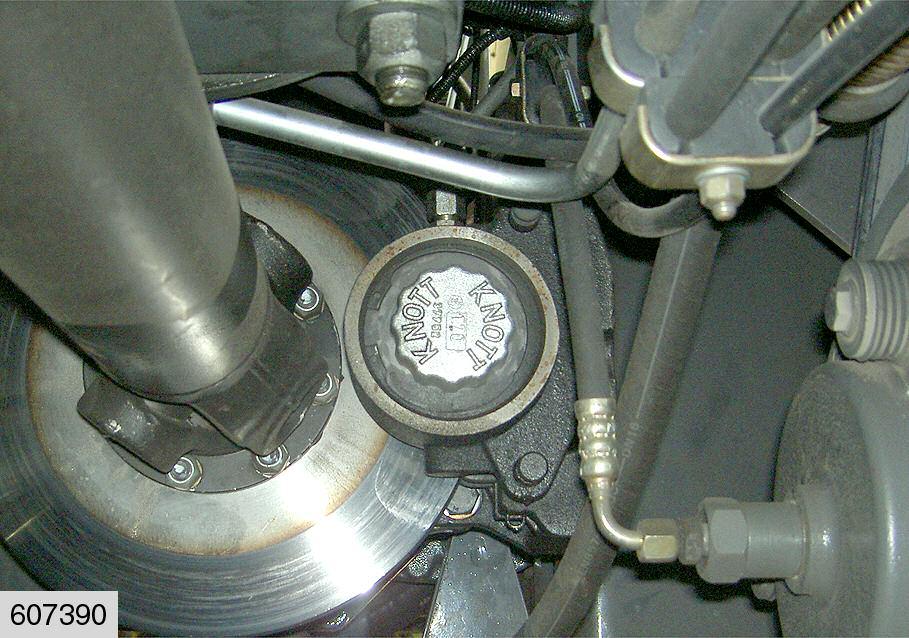

50 12.10.6 Feststellbremse lösen

Um bei einem Ausfall der hydraulischen Druckversorgung die Feststellbremse notzulösen:

Gefahr!

Maschine gegen Wegrollen sichern.

– Schutzkappe (1) lösen und abschrauben. – Sicherungsmutter (2) (Schlüsselweite 24) lösen. – Nachstellschraube (3) mit Stiftschlüssel (Schlüsselweite 8) von Hand gegen den Uhrzeigersinn drehen, bis die Bremsscheibe frei ist.

Hinweis!

Zum Notlösen ist ein Drehmoment von mindestens 40 Nm an der Nachstellschraube (3) erforderlich!

– Sicherungsmutter (2) handfest kontern und

Schutzkappe (1) einige Gewindegänge aufsetzen (Schutz gegen Verschmutzung).

Gefahr!

In diesem Zustand verfügt die Maschine über keinerlei Feststellbremse und muss somit anderweitig gegen Wegrollen gesichert werden!

Einstell- und Reparaturarbeiten an der Bremsanlage dürfen nur von Fachwerkstätten oder anerkannten Bremsendienst vorgenommen werden.

– Vor Wiederinbetriebnahme die Bremse einstellen lassen.

(Abb. 49, 50)
